桥式起重机安装方案1 施工工艺流程：2 轨道安装2。
1轨道安装前的准备工作1）熟悉图纸2)检查安装轨道需用的一切料具的规格、数量,是否齐全。
3）施工现场应清理平整。
4）为了安全施工，须在吊车梁内侧搭架子，或架设安全绳。
5）检查轨道的质量如发现弯曲、变形，应校正调直。
6)吊车梁检查及质量要求(1）检查方法●吊车梁中心线可用经纬仪测量,每根柱子处测一点.●吊车梁的水平度用水准仪测量，每根柱子处测一点.●跨距测量用钢卷尺、弹簧称测量。
（2）吊车梁的质量要求●吊车梁检查时,必须保证沿梁横向及纵向的预简螺栓孔,位置偏差均为≤5mm，螺栓孔直径应比螺栓直径大2mm～7mm。
●两行车梁上平面相对标高，在柱子处不得大于10mm，其它处不得大于15mm.●梁中心线位置,在设计定位轴线的偏差不得大于5mm。
●梁的顶面标高，对设计标高的偏差+10mm~5mm.●梁的预留孔及螺丝，两个中心线的位置偏移允差5mm。
●螺栓处400mm宽范围内，顶面不水平度小于等于2mm.●任意6m长度中螺栓处的顶面标高差小于等于±3mm。
●沿车间全长，各螺栓处顶面标高差小于等于±5mm。
●检查预留孔是否有歪斜堵塞情况。
●吊车梁基准中心线与柱子边尺寸，必须符合吊车的B1加66mm。
●根据吊车梁检查实际情况，提出加工件，主要是穿订螺丝的长度.2。
2轨道安装程序2.2。
1重轨、轨道的安装1）放线吊车梁放线，用经纬仪在轨道中心的一边约40mm～80mm处，按吊车梁的纵向位置每隔2m至3m打一点,然后弹上线作为安装轨道找下用的基准线。
2）轨道上位把调直好的轨道吊到吊车梁上，把轨道分布放置在所需位置。
(在轨道下边，热上钢垫板或防震垫片)。
3）轨道找正、定位、紧固安装轨道的一切料具、用工具袋吊到吊车梁上，用鱼尾板把轨道联成一体，轨道接头间隙应小于2mm，根据中心线大至找成一直线,用螺栓压板把轨道初步固定,最后进行全面找正，正弄要求为止。
桥式起重机安装施工方案一、项目背景桥式起重机作为重型起重设备，在工业领域中扮演着重要的角色。
安装施工是保证桥式起重机正常运行的关键步骤，在施工中必须严格按照规范进行操作，以确保设备的安全性和稳定性。
二、施工准备1. 人员准备确保施工人员具有相关工程经验和资质，并进行安全培训。
在施工前，需要确定好每个人员的职责分工，以保证施工流程的顺利进行。
2. 设备准备检查桥式起重机的各个零部件是否完好，确保设备能够正常使用。
同时准备好相关的安装工具和设备，以便在施工过程中使用。
3. 施工方案制定根据实际情况制定详细的施工方案，包括起重机的安装位置、安装顺序、吊装方案等内容。
施工方案必须符合相关的安全标准和规范要求。
三、施工步骤1. 地基处理首先需要对起重机安装位置的地基进行处理，确保地基承载能力满足起重机的要求。
在地基处理过程中，要注意避免对周围环境造成影响。
2. 安装主梁和端梁根据施工方案，先安装起重机的主梁和端梁，确保横梁安装牢固。
在安装过程中要注意横梁的平整度和垂直度。
3. 安装电气设备安装好主梁和端梁后，需要将电气设备进行安装。
电气设备的布局要符合工作要求，同时要确保电气连接的可靠性。
4. 吊装主体最后，进行起重机主体的吊装工作。
在吊装过程中，要根据实际情况选择合适的吊装方案，确保主体吊装过程平稳安全。
四、验收与调试施工完成后，对桥式起重机进行全面的验收和调试工作。
包括机械结构的检查、电气系统的测试等内容。
只有经过严格的验收和调试，起重机才能投入正常使用。
五、施工总结桥式起重机的安装施工是一项复杂的工程，需要施工人员具有丰富的经验和技术，并按照严格的规范要求操作。
只有在施工过程中严格遵循施工方案，确保每一个细节的质量，才能保证起重机的安全稳定运行。
大型桥式起重机安装工艺（一）、安装前准备安装前应组织有关人员认真研究，熟悉图纸，依据GB50278-98《起重机安装工程施工及验收规范》、GB/T10183-xx《桥式和门式起重机制造及轨道安装公差》等标准执行。
参加安装、架设的人员必须取得相应岗位上岗资格证。
1、开工前应组织有关人员认真研究，熟悉图纸，依据规定执行。
2、设备到货后，应汇同有关部门一并进行开箱检查，检查起重设备的型号，产品合格证，技术资料安装说明书及装箱单，检查随机专用工具及零部件是否与装箱单相符，设备有无明显碰撞及变形，作好开箱检查记录，并做好签字手续。
3、设备的起吊、搬运应特别注意避免扭弯、撞击，吊起时捆扎点应依生产厂指定位置，禁止捆扎走台或其它机械零件，搬运时禁止直接在地面上翻滚拖动，存放时应平稳。
并用枕木对称垫平以防桥架变形。
4、根据所安装桥式起重机的实际情况配备合适的起重设备及安装所需的各种工具。
各工种施工人员必须带齐全相应的作业工具，并要求各自集中在工具包中存放。
（二）主梁的安装组装主梁时，应先在工地选好地段，把几段桥架用预装螺栓连接成一体。
连接时，要利用已铺好的大车运行轨道作为水平基准。
将主梁横放在轨道上或架子上。
最好架在与支腿连接用的支承边上。
用水准仪测出两端支承面上小车轨道的水平高度。
如果是单梁，只有一条轨道，只需找出两端各一点的标高相同即可；如果是双梁，有两条轨道，则需找出两端各四点的标高相同。
以这两点或四点做零点，按技术要求，用千斤顶垫出抛物线形的跨中上拱度和悬臂端的上翘度。
垫拱度和翘度时，箱形梁应垫在大箱板下面，桁架梁应垫在节点处，小车轨道下的工字梁也要垫好。
达到技术要求后，将主梁接头处的螺栓拧紧。
（三）、支腿与下横梁的安装双梁箱形结构的支腿，一般设有上拱梁，分段制作，分段运输。
单主梁箱形结构的支腿，一般整体制作，整体运输。
对分段的支腿，到使用单位工地后，按生产厂家已加工完的连接板上孔，用规定的螺栓坚固起来。

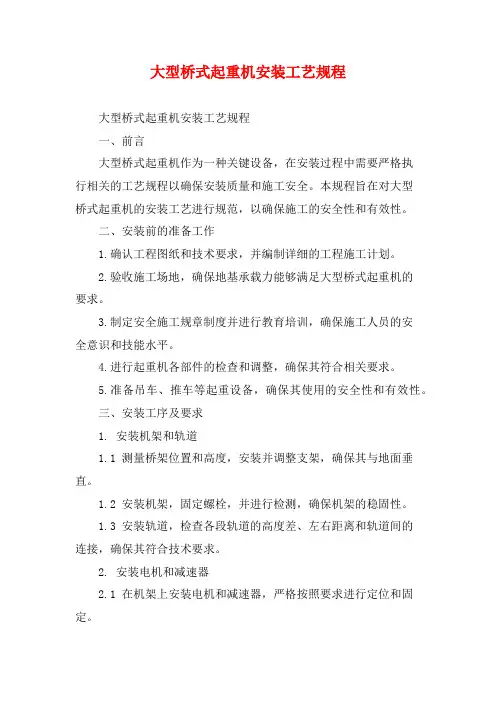

大型桥式起重机安装工艺规程大型桥式起重机安装工艺规程一、前言大型桥式起重机作为一种关键设备，在安装过程中需要严格执行相关的工艺规程以确保安装质量和施工安全。
本规程旨在对大型桥式起重机的安装工艺进行规范，以确保施工的安全性和有效性。
二、安装前的准备工作1.确认工程图纸和技术要求，并编制详细的工程施工计划。
2.验收施工场地，确保地基承载力能够满足大型桥式起重机的要求。
3.制定安全施工规章制度并进行教育培训，确保施工人员的安全意识和技能水平。
4.进行起重机各部件的检查和调整，确保其符合相关要求。
5.准备吊车、推车等起重设备，确保其使用的安全性和有效性。
三、安装工序及要求1. 安装机架和轨道1.1 测量桥架位置和高度，安装并调整支架，确保其与地面垂直。
1.2 安装机架，固定螺栓，并进行检测，确保机架的稳固性。
1.3 安装轨道，检查各段轨道的高度差、左右距离和轨道间的连接，确保其符合技术要求。
2. 安装电机和减速器2.1 在机架上安装电机和减速器，严格按照要求进行定位和固定。
2.2 进行电气接线，在接线前检查各线路的连接情况，并严格按照电路图进行接线。
2.3 进行电气调试和测试，并进行相关的仪表校准，确保其符合技术要求。
3. 安装机械部分和电气控制系统3.1 安装主梁、端梁和梁架，并调整其位置和水平度。
3.2 安装齿条、齿轮、联接机构等机械部分，并进行调整和检测，确保其运行畅通。
3.3 安装配电室和控制室，安装电气设备和控制器，并进行接线、测试和校准。
4. 调试和保养4.1 进行整机的安装调试和试运行，检查其各项性能指标，并进行整机保养。
4.2 进行各项安全事项的检查和保养，确保施工的安全和有效性。
4.3 根据项目的要求进行特殊部位和场景的安装和调试，并进行测试和保养。
四、安全预防和安全措施1. 在施工现场严格遵守安全规定，做好安全意识教育和培训。
2. 在进行吊装前，对吊装点进行评估和确认，并采取相应的安全措施。
一、工程概况本项目为某工厂桥式起重机的安装工程，主要设备为桥式起重机。
桥式起重机型号为LD10-23.12A3，起重量10T，跨度23.12m，起升高度9m，地面室操纵。
本工程需完成桥式起重机的安装、调试及验收工作。
二、施工准备1.施工人员：组织具备桥式起重机安装、调试经验的施工队伍，进行技术交底和安全教育。
2.施工材料：准备桥式起重机安装所需的螺栓、垫片、连接件等材料。
3.施工设备：准备50吨吊车、卷扬机、千斤顶、水准仪、经纬仪等设备。
4.施工工具：准备扳手、螺丝刀、锤子、手电筒等工具。
三、施工工艺1.设备进场验收：对桥式起重机进行检查，确保设备无损坏、变形、锈蚀等问题。
2.桥架组装：将桥架分为两片，分别用吊车吊至轨道上，进行组装。
组装时，确保大车行走的四个车轮底部在同一个水平面上。
3.桥架对角线检测：用弹簧秤拉钢卷尺测量L1、L2的距离，将钢尺上的读数加上附表的修正值，作为桥架对角线的实测数据。
4.主梁水平旁弯测量：将钢丝绳固定在所要测量的主梁上盖板中心线上，作为测量中心线，测量两边缘的距离X1、X2，计算主梁的水平旁弯。
5.主梁上拱度（下挠度）测量：选用一根直径为0.49~0.52mm的钢丝，一端固定在带有滑轮的固定架上，另一端通过滑轮并坠有重锤（15Kg拉紧），主梁跨中上拱度（下挠值）可通过测量并按照下式计算：上拱度=FH—(h1-h2)。
6.电气设备安装：按照电气原理图和接线图进行电气设备的安装。
7.调试：完成桥式起重机的组装后，进行试运行调试，确保设备运行正常。
四、安全措施1.施工人员必须穿戴安全帽、安全带等防护用品。
2.施工过程中，注意高空作业，防止坠落。
3.吊装作业时，确保吊车和吊具安全可靠。
4.调试过程中，注意设备运行状态，防止发生意外。
五、验收1.设备安装完毕后，进行自检，确保设备安装符合设计要求。
2.组织相关部门进行验收，包括质量、安全、运行等方面。
3.验收合格后，办理相关手续，交付使用。
大型桥式起重机安装工艺大型桥式起重机的安装工艺是一个复杂且关键的过程，需要经过多个步骤和严格的操作规范。
下面将详细介绍大型桥式起重机的安装工艺。
1.基础施工在安装大型桥式起重机之前，首先需要进行基础施工。
包括确定起重机的基础尺寸、挖掘土方、浇筑混凝土基础等。
基础的稳定性对于起重机的安装和使用至关重要，因此需要确保基础的平整、坚固和承重能力。
2.主梁安装主梁是大型桥式起重机的重要组成部分，其安装需要经过以下步骤：(1)将主梁用起重机吊装到基础上，并进行初步定位。
(2)使用水平仪和测量工具，调整主梁的水平度和平行度，确保其垂直度和水平度达到要求。
(3)使用螺栓将主梁固定在基础上，保证其稳定性和安全性。
(4)进行主梁的最终定位和调整，确保其在使用过程中的稳定性和安全性。
3.支腿安装桥式起重机的支腿安装是为了增加其稳定性和承重能力，主要包括以下步骤：(1)将支腿用起重机吊装到主梁上，并进行初步定位。
(2)使用水平仪和测量工具，调整支腿的水平度和平行度，确保其垂直度和水平度达到要求。
(3)使用螺栓将支腿固定在主梁上，保证其稳定性和安全性。
(4)进行支腿的最终调整和固定，确保其在使用过程中的稳定性和安全性。
4.电气系统安装大型桥式起重机的电气系统是起重机正常运行的重要组成部分。
安装电气系统的步骤如下：(1)根据电气系统的设计图纸，将电缆和电气设备按照要求布置在起重机上。
(2)进行电气设备的连接和接线，确保接线正确、牢固和安全。
(3)进行电气系统的调试和测试，确保电气设备的正常运行和工作效果。
5.安全装置安装大型桥式起重机的安全装置是保障起重机运行安全的重要设备。
安装安全装置的步骤如下：(1)根据设计要求，将各种安全装置安装在起重机的关键部位，如限位器、重载保护器、防碰撞装置等。
(2)进行安全装置的调试和测试，确保其能够准确、可靠地发挥作用。
6.性能测试与调整完成起重机的安装后，需要进行性能测试和调整，以确保起重机在使用过程中能够达到设计要求和安全标准。
桥式起重机安装作业指导书（二）引言：本文档为桥式起重机安装作业指导书的第二部分，旨在指导操作人员进行桥式起重机的安装作业。
本文将从以下五个大点进行详细阐述：起重机组件的准备工作、安装基坑的准备工作、主梁的安装、钢丝绳和吊钩的安装以及最后的测试和调试工作。
希望本文能帮助操作人员顺利、高效地完成桥式起重机的安装作业。
正文：一、起重机组件的准备工作1. 准备好起重机所需的各种组件和配件，包括主梁、大车、小车、配重、电器设备等。
2. 对起重机组件进行检查，确保其完好无损，并按照制造商提供的说明书进行组装。
3. 准备好各种安装工具和设备，如螺丝刀、扳手、起重机等。
二、安装基坑的准备工作1. 清理基坑内的杂物和泥土，确保基坑的平整和干燥。
2. 根据设计图纸确定基坑的尺寸和位置，在基坑底部挖掘基础沟槽，加固地基。
3. 安装基坑的支架和支撑物，确保起重机的稳定。
4. 将基坑内的墙壁和底部进行防腐处理，以延长起重机的使用寿命。
三、主梁的安装1. 按照设计要求，将主梁吊装到基坑内，利用起重机吊装设备进行安装。
2. 在主梁的两侧安装支撑杆，以确保主梁的稳定。
3. 检查主梁的水平度和垂直度，调整并固定主梁位置，使其符合设计要求。
4. 安装主梁上的轨道和大车，确保其灵活运行，无卡顿现象。
5. 进行主梁的固定和锚定，以增加其稳定性和安全性。
四、钢丝绳和吊钩的安装1. 根据起重机的要求，选择合适的钢丝绳和吊钩，并进行检查，确保其质量合格。
2. 将钢丝绳穿过主梁上的滑轮和滑车，正确安装吊钩。
3. 进行钢丝绳和吊钩的调试，确保其正常运行和安全使用。
五、测试和调试工作1. 对起重机进行功能性测试，包括大车和小车的运行、起升机构的上升和下降等。
2. 进行起重机的负载测试，检测其承载能力和安全性能。
3. 检查起重机的各项安全装置是否正常，如限位开关、断电保护等。
4. 对起重机进行各项参数的调试和校准，确保其工作稳定、准确。
总结：本文档详细介绍了桥式起重机安装作业的五个大点，包括起重机组件的准备工作、安装基坑的准备工作、主梁的安装、钢丝绳和吊钩的安装以及最后的测试和调试工作。
2024年大型桥式起重机安装工艺
大型桥式起重机的安装工艺一般包括以下步骤：
1. 施工准备：确定好施工现场并进行标示，检查施工设备和工具的完好性，确保施工区域的安全。
2. 基础施工：先进行起重机的基础施工，包括地质勘探、地基处理以及混凝土浇筑等。
确保基础稳定可靠。
3. 桥墩安装：将桥墩部分进行组装和安装，包括立柱、跨梁、支承、密封等。
4. 梁体安装：分段进行预制梁或现场浇筑的梁体进行搭设，根据设计要求进行精确定位和安装。
5. 动态调整：进行梁体的动态调整，包括水平调整、垂直调整和横向调整等，确保梁体的准确定位和平稳运行。
6. 结构连接：进行各个组件之间的连接和固定，包括焊接、螺栓连接、紧固等。
确保结构的牢固性和稳定性。
7. 安装维护装置：安装维护设备，如梯子、工作平台、防护设施等，以便后续的维修和维护工作。
8. 试运行和调试：进行起重机的试运行和调试，测试其各项功能和性能。
9. 完工验收：对起重机进行最终的验收和测试，确保其达到设计和规范要求。
10. 清理和保养：及时清理施工现场，并做好起重机的保养工作，延长其使用寿命。
需要注意的是，具体的安装工艺和步骤可能会因不同的起重机型号和工程要求而有所差异，在实际施工中应根据具体情况进行具体安排和执行。
如果您需要更为详细和具体的信息，建议参考相关的起重机安装工艺标准和规范文件。
桥式起重机及水泵组的安装一、安装前的检验（一）设备检验1.外观检验（1）设备开箱检查前，必须查明所到设备的名称、型号和规格，检查设备的箱号和箱数以及包装情况有无损坏等。
（2）设备开箱验收时，先将设备顶板上的尘土打扫干净，防止尘土落入设备内。
开箱时一般自顶板开始，查明情况后，再采取适当办法拆除其他箱板，要选择合适的开箱工具，不要用力过猛，以免损坏箱内设备。
（3）设备的清点应根据制造厂提供的设备装箱清单进行，清点时，首先应核实设备的名称、型号和规格，清点设备的零件、部件、附件、备件、专用工具及技术文件是否与装箱单相符，对于缺件或规格不符等情况，要及时填写在清点、检查记录内，并经厂家代表、责任公司代表认可签字并落实补救办法。
（4）检查设备的外观质量，如有缺陷、损坏和锈蚀等情况，填写检查记录内，并经厂家确认，分析原因，查明责任，报主管部门进行研究处理。
2.内部尺寸和性能检验检验内容如下：（1）水泵在安装过程中必须按说明书和原装图中的规定进行尺寸检验。
（2）高压电动机安装前的检验。
（3）风机、排水泵安装前应检验盘动转子是否灵活，有无卡阻碰装，润滑油是否完好。
（4）蝶阀、伸缩节应检验：闸板、套管的密封性，转轴回转配合情况；液控系统油箱、油管、配电箱等设备情况。
（5）桥式起重机应检验：根据供货清单清点各类设备、材料，对于缺损件要及时反馈，以免影响设备的安装，调试及试运行。
（二）设备基础检验工程主机泵，桥式起重机均为钢筋混凝土基础，由于设备安装要求保持相对位置不变，以及设备重量和运行振动力的存在，要求基础必须有足够的强度和刚度。
因此，设备安装前必须对设备基础进行检验。
1.主机泵基础检验（1）按照主机泵、电动机的实际组合尺寸和设计图纸给定的标高，检验基础高程，偏差不大于±10mm。
（2）基础纵向中心线应垂直于横向中心线，与泵站纵横中心线要平行，偏差不大于±5mm。
（3）基础预留螺栓孔方位尺寸要符合设计尺寸的要求，内孔无积水杂物，孔位垂直。
桥式起重机安装作业指导书完整版一、引言桥式起重机是一种常见的起重设备，广泛应用于工业、建筑等领域。
为了确保桥式起重机的安装作业顺利进行，本指导书旨在提供详细的安装作业步骤和要求，以确保安全、高效地完成安装工作。
二、安装前准备1. 安全检查在进行桥式起重机安装作业之前，首先要进行全面的安全检查。
包括检查起重机各部件的完好性，检查安装场地的平整度和承重能力，检查安装所需的工具和设备是否齐全，并确保有足够的人员参与安装作业。
2. 安装计划制定详细的安装计划，包括安装顺序、时间安排、人员分工等。
确保每个环节都有明确的安装步骤和要求，并进行合理的资源调配。
3. 材料准备准备好安装所需的材料和配件，包括起重机主体结构、电气设备、钢丝绳等。
确保材料质量符合要求，并按照规定进行分类、标识和储存。
三、安装作业步骤1. 安装基础根据设计要求，在安装场地上进行基础施工。
包括挖掘基础坑、浇筑混凝土、安装基础螺栓等。
确保基础的平整度和承重能力符合要求。
2. 安装主梁将主梁吊装到基础上，并进行定位和调整。
确保主梁与基础的连接紧固可靠，并进行必要的校正。
3. 安装支架和轨道根据设计要求，安装起重机的支架和轨道。
确保支架和轨道的安装位置准确，连接牢固，并进行必要的校正。
4. 安装起升机构安装起升机构，包括电机、减速器、制动器等。
确保起升机构的安装位置准确，连接牢固，并进行必要的校正和调试。
5. 安装移动机构安装移动机构，包括电机、齿轮、链条等。
确保移动机构的安装位置准确，连接牢固，并进行必要的校正和调试。
6. 安装电气设备根据设计要求，安装起重机的电气设备，包括电控柜、控制按钮、电缆等。
确保电气设备的安装位置准确，连接牢固，并进行必要的校正和调试。
7. 安装安全保护装置安装起重机的安全保护装置，包括限位器、重载保护器、断电保护器等。
确保安全保护装置的安装位置准确，连接牢固，并进行必要的校正和调试。
8. 安装钢丝绳根据设计要求，安装起重机的钢丝绳。
字号：大中小1．桥式起重机安装工艺流程土建验收、测量放点轨道安装二期砼浇筑行走机构安装小车组装各齿轮、连接轴、制动器安装调试滑轮、钢丝绳、卷筒主、副钩连接防腐负荷试验移交电气设备安装、检查、调整、试验联合调试桥机大梁安装组合2 作业方法及要求2.1 轨道安装（适用于安装在砼、钢梁结构基础上的P型QU型轨道）2.1.1 作业方法2.1.1.1 按图纸设计的位置、高程安装轨道、钢轨铺设前，应对钢轨的端面、直线度和扭曲进行检查，合格后方可铺设。
安装前应确定轨道的安装基准线，轨道的安装基准线宜为吊车梁的定位轴线。
2.1.1.2 钢梁上铺设轨道结构的，轨道的实际中心线对钢梁实际中心线的位置偏差不应大于10mm，且不大于钢梁腹板厚度的一半。
2.1.1.3 轨道铺设在钢梁上，轨道底面应与钢梁顶面贴紧。
当有间隙、且长度超过200mm时，应加垫板垫实，垫板长度不应小于100mm，宽度应大于轨道底面10--20 mm，每组垫板不应超过3层，垫好后与钢梁焊接固定。
2.1.1.4 轨道的实际中心线对安装基准线的水平位置的偏差，对于通用的桥式起重机不应大于5 mm2.1.1.5 起重机轨道跨度小于或等于10m时，轨道跨距允许偏差为±3.0 mm。
2.1.1.6 当起重机跨度大于10m时，偏差按下式计算，但最大不应超过±15 mm。
△S=±[3+0.25(S－10)] 式中: △S—起重机跨度的允许偏差（mm）S—起重机轨道跨度（m）2.1.1.7 轨道顶面对其设计位置的纵向倾斜度，通用桥式起重机不应大于1／1000，每2m测一点，全行程内高低差不应大于10 mm。
2.1.1.8 轨道顶面基准点的标高相对于设计标高的允许偏差，对于通用桥式起重机为±10 mm。
同一截面两平行轨道的标高相对差，桥式起重机为±10 mm。
2.1.1.9 两平行轨道的接头位置应错开，其错开距离不应等于起重机前后轮的基距。
2.1.1.10 轨道接头应符合下列要求：1）轨道接头采用焊接时，焊条应符合钢轨母材的要求，焊接质量应符合电熔焊的有关规定，接头顶面及侧面焊缝处，应打磨平整。
2）轨道接头采用鱼尾板连接时，接头高低差及侧向错位不应大于1.0 mm。
间隙不应大于2.0 mm。
3）伸缩缝处的间隙应符合设计现定，允许偏差±1.0 mm。
4）用垫板支承的轨道，接头处垫板的宽度（沿轨道长度方向）应比其它处增加一倍。
2.1.2 质量检验2.1.2.1 检验依据：合同文件及技术条款；GB50278-98起重设备安装工程施工及验收规定第三章；设计图纸及技术说明。
2.1.2.2 检验方法及器具：检验用尺及仪器，需经省一级认可的计量部门检定合格，并在有效期内。
测量轨道时，钢卷尺应配弹簧称，拉力应符合有关规定，计算绝对值时，应修正钢卷尺的误差和挠度值。
2.2 行走机构安装（设备符合设计和技术文件要求，并有出厂合格证）2.2.1 作业方法2.2.1.1 安装前对安装段轨道进行验收。
对所安装设备进行清点、检查，符合有关规定。
2.2.1.2 桥机安装控制点的设置，放出桥机中心线于砼面和轨道顶面上，基准点线误差＜1.0 mm，对角线相对差＜3.0 mm。
2.2.1.3 视大车行走机构重量，起吊能力，整体或部分吊装就位，并按控制点进行调整，加固。
要求：1）所有行走轮均应与轨道面接触。
2）车轮滚动平面中心应与轨道基准中心线重合，允许S≤10m，±2.0mm。
S＞10m，±[2+0.1(S-10)]。
3) 起重机前后轮距相对差不大于5.0 mm。
4）大车轮水平偏斜值为P，当M1时，P≤0.001 mm。
当M2－M4时，P≤0.0008 mm 。
当M5－M8时，P≤0.0006 mm。
注：M1、M2……M8为运行机构工作级别。
5）同一端梁下大车轮同位差：≤2.0 mm。
2.2.1．4有平衡梁或平衡架结构的上部法兰面允许偏差为：跨距±2.0 mm,基距±2.0 mm,高程相对差≤3.0 mm,对角线相对差≤3.0 mm。
2.2.2 质量检验2.2.2.1 检验依据：合同文件及技术条款；设计图纸及技术说明；GB/T14405-93通用桥式起重机、GB50278-98起重设备安装工程施工及验收规范2.2.2.2 检验方法及器具：用尺及仪器应经省一级认可的计量部门检定合格并在有效期内。
2.3 桥式起重机桥架梁组装2.3.1 作业方法2.3.1.1 行走大梁与行走机构采用螺栓连接的，紧固后，用0.2 mm塞尺检查，螺栓根部应无间隙。
2.3.1.2 行走大梁与端梁采用高强螺栓连接，应遵守JGJ82《金属结构高强螺栓连接的设计、施工及验收规程》中高强螺栓的有关规定。
2.3.1.3 行走大梁组合后对角相对差：正轨箱形梁允许偏差≤5.0 m m，扁轨箱形梁，单腹板和桁架梁允许偏差≤10 mm。
2.3.1.4 小车轨距：正轨箱形梁，跨端±2.0mm,跨中S≤19.5 m+1～+5 mm，S＞19.5m+1～+7 mm。
其它结构梁±3.0mm。
2.3.1.5 同一截面小车轨道高低差当K≤2m时，允许偏差不大于3.0mm。
2m＜K≤6.6m不大于0.0015K。
K＞6.6m允许偏差不大于10mm。
2.3.2 质量检验2.3.2.1 检验依据：合同件及技术条款；GB/T14405-93通用桥式起重机、GB50278-98起重设备安装工程施工及验收规范；设计图纸及技术说明。
2.3.2.2 检验方法及器具：检验用尺及仪器应经省一级认可的计量部门检定合格，并在有效期内。
2.3.2.3 用水准仪、钢板尺检查轨道高低差。
2.3.2.4 用钢卷尺检查轨道跨距、对角线相对差。
2.4 齿轮安装调整2.4.1 作业方法2.4.1.1 用塞尺测量齿轮侧向啮合间隙，其最小值应符合有关规定，若用压铅法测量时，铅丝沿齿轮外缘布丝长度不少于5个齿距，转动齿轮，待齿轮将铅丝压扁后、取出，分别用千分尺测量压扁铅丝的厚度，其最小值应符合规定。
2.4.1.2 用红丹着色法，检查测量齿轮啮合接触情况，方法是：红丹薄而均匀地涂在小齿轮的两侧齿面上，转动高速轴，使大齿轮正反方向转动，查看接触痕迹，并计算出接触的百分比，其值应符合有关规定。
2.4.1.3 开式齿轮的安装调整要求同上，但接触点精度等级可降1-2级，可按8-9级检查。
2.4.2 质量检验2.4.2.1 检验依据：合同文件及技术条款；GB50231机械设备安装工程施工及验收规范；图纸及技术说明。
2.4.2.2 检验方法及器具：安装调试过程中，质检人员跟班检测。
所用量具需经省一级认可的计量部门检验合格并在有效期内。
2.5 联接轴安装调整2.5.1 作业方法2.5.1.1 联轴节安装调整时，测量调整两根轴端间隙，同心度和倾斜度。
先用塞尺测量联轴节两端径向、轴向间隙，平齐后精调，可将联轴节穿上组合螺柱（不拧紧）装设千分表，使联轴节顺次转至00、900、1800、2700。
在每个位置上测量联轴节的径向和轴向读数，使各联轴节符合有关规定。
2.5.2 质量检验2.5.2.1 检验依据：合同文件及技术条；GB50231机械设备安装工程施工及验收规范；图纸及技术说明。
2.5.2.2 检验方法及器具：安装调试过程中，质检人员跟班检测。
所用量具，需经省一级认可的计量部门检验合格，并在有效期内。
2.6 制动器的安装调整2.6.1 作业方法2.6.1.1 安装前应检查各部件的灵活及可靠性，制动瓦块的磨擦片固定牢固，使用铆钉固定的磨擦片，铆钉头应沉入衬料约25%以内。
2.6.1.2 长行程制动器的调整。
1) 松开调节螺母，转动螺栓，使块瓦抱住制动轮，然后，锁住调节螺母。
2) 取出滚子，松开螺母，调整叉板与瓦块轴销间隙，它应与制动闸瓦退程间隙一致，其值应符合有关规定。
3) 松开磁铁调整螺母，转动调节螺杆，调整电磁铁行程符合有关规定。
4) 用撬棍抬起电磁铁，在吸合的状态下，测量制动器闸瓦间隙，并转动调节螺杆，使它符合规定值，两侧间隙相等后，锁紧调节螺母。
5) 松开调节弹簧螺母，夹位拉杆尾部方头，转动螺母，调整工作弹簧的安装长度符合有关规定。
2.6.1.3 短行程制动器的安装调整。
1) 松开调节螺母，夹住顶杆的尾部方头，转动调节螺母，使顶杆端头顶开衔铁，使衔铁行程调整符合有关规定。
2) 松开弹簧压缩螺母，用其顶开轴瓦两侧立柱，直至衔铁处于吸合状态。
3) 调整限位螺钉，使左右侧闸瓦间隙相等符合有关规定，锁紧螺母。
4) 调整螺母使工作弹簧达到安装长度，并将螺母拧回锁紧。
2.6.1.4 液压制动器的安装调整，液压制动器的调整与电磁制动器的安装方法基本相同，但应注意以下几点：1）在确保闸瓦最小间隙的情况下，推杆的工作行程愈小愈好，因此可用连杆调整推杆使安装高度，符合有关规定。
2）为了保证随着闸瓦磨损时瓦间隙仍能保持一致，液压电磁制动器带有补偿行程装置，应用连杆调整推杆接头端面与缸盖的距离，该值称为补偿装置的行程，其值应符合规定。
3）当推杆上升到最高位置时，在保证闸瓦最小间隙的情况下，调整两侧压杆限位螺钉，使闸瓦与制动轮两边间隙保持相等。
4）液压制动器弹簧力距，安装长度及安装力应符合有关规定。
5）液压制动器的工作油压应符合图纸要求，。
图纸无要求时，可按使用环境温度，推荐采用用油，液压制动器推荐使用油液使用环境温度推荐采用油液凝固点（0C）（0 C）+40～0 10号变压器油 -100～-15 25号变压器油 -25-15～-30 仪表油 -6010号航空油加油方法如下：a对电动液压制动器，拧下加油螺塞，将油注至油标所示位置，然后拧紧加油螺塞。
b对电磁液压制动器，把推杆压到最低位置。
拧开注油螺塞和排气螺塞，将油注入。
当油从排气孔溢出，稍停几分钟，继续把油加至注油孔30—40mm处，用手上下拉动推杆数次，排放积气、拧紧排气、注油螺塞即可。
2.6.2 质量检验2.6.2.1 检验依据：合同文件及技术条款；GB450231机械设备安装工程施工及验收规范，JB／T6406电力液压块式制动器，JB／T7019盘式制动器、制动盘；图纸及技术说明。
2.6.2.2 检验方法及器具：行程间距：用尺检测。
2.7 滑轮、钢丝绳、卷筒、主、副钩连接。
2.7.1 作业方法2.7.1.1 截取钢丝绳时，要在截断处两侧先捆扎细铁丝，以防松散，捆扎长度不应小于钢丝绳直径的5倍。
2.7.1.2 穿绕钢丝绳时，不得使钢丝绳形成扭结、硬弯、轧扁、刮毛等。
成卷钢丝绳应滚动或吊起旋转方法，使钢丝绳辅平后再穿。
2.7.1.3 钢丝绳无论采用哪种固定方法，绳头一定要固定牢固，所有固定连接螺栓应加锁紧装置，并报经技术检验部门复检。
