喷油器电路分析

教学步骤顺序喷射的特点是能够设立最佳喷油时间，对混合气形成有利；喷油正时在排气上止点前60-70°；但是其控制软件复杂。

二、喷油量控制发动机在不同工况下运转，对混合气浓度的要求也不同。

特别是在一些特殊工况下(如起动、急加速、急减速等)，对混合气浓度有特殊的要求。

电脑要根据有关传感器测得的运转工况，按不同的方式控制喷油量。

喷油量的控制方式可分为起动控制、运转控制、断油控制和反馈控制。

喷油量的控制方式可分为起动控制、运转控制、断油控制和反馈控制。

1．起动喷油控制起动时，发动机由起动马达带动运转。

由于转速很低，转速的波动也很大，因此这时空气流量传感器所测得的进气量信号有很大的误差。

基于这个原因，在发动机起动时，电脑不以空气流量传感器的信号作为喷油量的计算依据，而是按预先给定的起动程序来进行喷油控制。

电脑根据起动开关及转速传感器的信号，判定发动机是否处于起动状态，以决定是否按起动程序控制喷油。

当起动开关接通，且发动机转速低于300转/分时，电脑判定发动机处于起动状态，从而按起动程序控制喷油。

在起动喷油控制程序中，电脑按发动机水温、进气温度、起动转速计算出一个固定的喷油量。

这一喷油量能使发动机获得顺利起动所需的浓混合气。

冷车起动时，发动机温度很低，喷入进气道的燃油不易蒸发。

为了能产生足够的燃油蒸气，形成足够浓度的可燃混合气，保证发动机在低温下也能正常起动，必须进一步增大喷油量。

由电脑控制，通过增加各缸喷油器的喷油持续时间或喷油次数来增加喷油量。

所增加的喷油量及加浓持续时间完全由电脑根据进气温度传感器和发动机水温传感器测得的温度高低来决定。

60分钟重点喷油器控制电路的工作原理、电路分析和检修10分钟PPT讲解10分钟教师点评计算机与设定的目标空燃比值进行比较，将误差信号经放大器控制电磁喷油器喷油量，使空燃比保持在设定目标值附近。

二、喷油器的结构与工作原理1．喷油器的功用根据ECU指令，控制燃油喷射量。

汽车ECU电路分析 ECU电路解析正如在本章开始时我们讲到的，不同厂商的汽车电脑在功能上不是完全相同的，但结构组成和主要功能是基本一样的，因此我们以有代表性的BOSCH MOTRONIC系统为例进行ECU的电路分析。

1、BOSCH MOTRONIC系统结构图BOSCH MOTRONIC系统在电子燃油喷射系统中极具代表性，国内生产的大部分车型采用的都是BOSCH电子喷射系统。

图5.11为MOTRONIC系统框图，在此图中介绍了曲型电子燃油喷射系统的组成，各部分的联系情况，对于更好的了解电脑的工作过程，以至于分析故障与维修都是大有帮助的。

图11Motronic系统框图1－燃油箱；2－燃油泵；3－燃油滤清器；4－燃油压力调节器；5－燃油脉动衰减器；6－电子控制单元；7－分电器；8－喷油嘴；9－冷起动喷油嘴；10－节气门；11－节气门开关门；12－空气流量计；13－氧传感器；14－热敏开关；15－水温传感器；16－辅助空气阀；17－曲轴位置传感器；18－主继电器；19－燃油泵继电器在图11中，电子控制单元作为电控发动机的核心部分，由一8位/16位单片微机、集成电路和相关电子元件组成，英文表示为Electric control unit简称ECU。

其作用是接收各种传感器送来的信息，以它们进行运算、处理、判断后再发出指令信号，经输出电路进行功率放大后驱动想应的执行单元，从而实现对发动机的各种工况的控制。

这里提级的ECU是各种控制单元的统称，ECM/PCM 则是发机控制模组或动力控制模组的缩写，是包含于ECU范围之内的。

2、BOSCH MOTRONIC1.3电路分析汽车电子控制单元（ECU），不论是BOSCH的MOTRONIC，福特的EEC IV、V，通用的P4、P6等，其最终的目的只有一个，让发动机工作的更出色，表现为动力更强劲，噪声小，污染低。

这是针对发动机系统而言，其他系统也是一样，每个系统都有自己的目标，这就好像是电视机一样，世界各国生产的电视机，无论是哪个厂家的，都是要以接收电视节目为目的。

喷油器电路检修对汽车平稳运行和低排放的严格要求使得每一个工作循环都需要提供完全精确的混合气配制。

喷射的燃油量必须精确计量以匹配吸入的空气量，因此，每个气缸都配有一个电磁喷油器。

喷油器由发动机ECU控制，在准确的时间点将精确的燃油量直接喷向气缸进气门。

这样大大避免了沿进气管壁的凝结现象。

多点喷射系统的喷油器安装在各缸进气歧管或汽缸盖上的各缸进气道处。

一、喷油器组成与工作原理1.喷油器的分类按喷油口的结构不同，喷油器可分为轴针式和孔式两种，如图1所示为轴针式喷油器结构原理图。

目前主要采用球阀式喷油器。

按喷油器电磁线圈阻值大小的不同，喷油器可分为低阻型(1-3 Ω)和高阻型(13-18 Ω)两种。

图1 轴针式喷油器结构原理图2.喷油器的结构及工作原理喷油器主要由滤网、线束连接器、电磁线圈、回位弹簧、衔铁和针阀等组成，针阀与衔铁制成一体。

燃油供给管路中的滤网防止污物进入喷油器，同时，两个O形圈分别对油轨和进气歧管与喷油器连接处进行密封。

线圈中不通电时，弹簧和燃油压力将针阀紧压在阀座上，使燃油轨道与进气歧管分隔开来。

当喷油器电磁阀绕组通电时，线圈即产生电磁场。

电磁场使衔铁升起，针阀随之离开阀座，燃油从喷油器喷出。

系统压力和喷油嘴量孔开度是单位时间内喷油量的决定因素。

触发电流中止，针阀立即关闭。

喷油器通常采用顺序燃油喷射，即曲轴每转两圈，各缸的喷油器按照发动机的点火顺序，依次在最合适的曲轴转角位置进行燃油喷射。

发动机的喷油量通过电控单元控制喷油器的通电时间（喷油脉冲宽度）来确定。

发动机电脑根据发动机运转工况及各种影响因素进行计算，最后确定喷油器通电时间。

二、喷油器的检测使发动机转速达到2500r/min以上.听喷油器的工作声音.发动机工作时用手指或听诊器(触杆式)接触喷油器,通过声音来判断喷油器是否动作。

1.喷油器的电阻检查拨开喷油器的导线连接器,用万用表欧姆挡测量喷油器上两个接线端子间的电阻,阻值应为12~17Ω,如果阻值不符,则应更换喷油器。

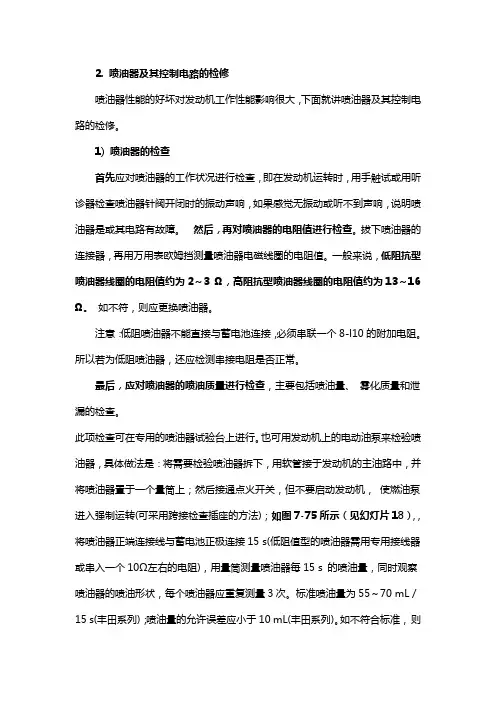

2. 喷油器及其控制电路的检修喷油器性能的好坏对发动机工作性能影响很大，下面就讲喷油器及其控制电路的检修。

1) 喷油器的检查首先应对喷油器的工作状况进行检查，即在发动机运转时，用手触试或用听诊器检查喷油器针阀开闭时的振动声响，如果感觉无振动或听不到声响，说明喷油器是或其电路有故障。

然后，再对喷油器的电阻值进行检查。

拔下喷油器的连接器，再用万用表欧姆挡测量喷油器电磁线圈的电阻值。

一般来说，低阻抗型喷油器线圈的电阻值约为2～3 Ω，高阻抗型喷油器线圈的电阻值约为13～16 Ω。

如不符，则应更换喷油器。

注意：低阻喷油器不能直接与蓄电池连接，必须串联一个8-l10的附加电阻。

所以若为低阻喷油器，还应检测串接电阻是否正常。

最后，应对喷油器的喷油质量进行检查，主要包括喷油量、雾化质量和泄漏的检查。

此项检查可在专用的喷油器试验台上进行。

也可用发动机上的电动油泵来检验喷油器，具体做法是：将需要检验喷油器拆下，用软管接于发动机的主油路中，并将喷油器置于一个量筒上；然后接通点火开关，但不要启动发动机，使燃油泵进入强制运转(可采用跨接检查插座的方法)；如图7-75所示（见幻灯片18），，将喷油器正端连接线与蓄电池正极连接15 s(低阻值型的喷油器需用专用接线器或串入一个10Ω左右的电阻)，用量筒测量喷油器每15 s 的喷油量，同时观察喷油器的喷油形状，每个喷油器应重复测量3次。

标准喷油量为55～70 mL／15 s(丰田系列)；喷油量的允许误差应小于10 mL(丰田系列)。

如不符合标准，则应清洗或更换喷油器。

图7-75 喷油器喷油量的测量另外还要进行漏油量的检查。

在进行喷油量的检测后，脱开喷油器和蓄电池的连接，检查喷油器喷嘴处有无漏油，要求每分钟喷油器的泄漏量应少于一滴为正常，否则应更换喷油器。

2）喷油器控制电路的检查喷油器控制电路一般均由点火开关直接或通过继电器间接提供电源，再由ECU控制喷油器的搭铁回路。

其检查内容与方法如下：(1) 检测喷油器电源供给电路。
