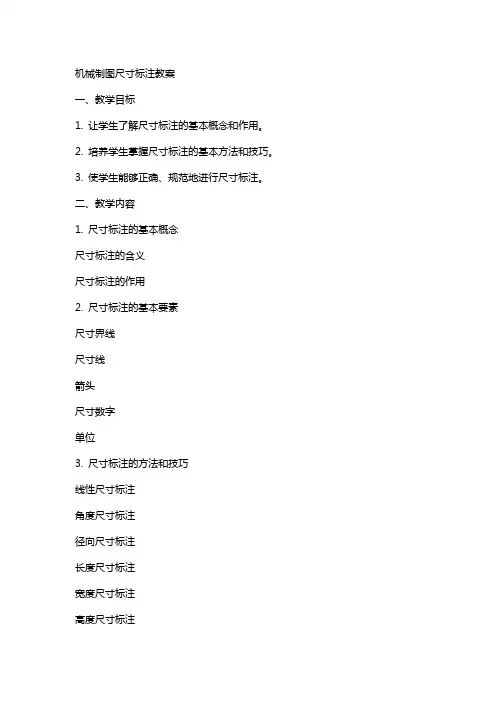

机械制图尺寸标注教案一、教学目标1. 让学生了解尺寸标注的基本概念和作用。
2. 培养学生掌握尺寸标注的基本方法和技巧。
3. 使学生能够正确、规范地进行尺寸标注。
二、教学内容1. 尺寸标注的基本概念尺寸标注的含义尺寸标注的作用2. 尺寸标注的基本要素尺寸界线尺寸线箭头尺寸数字单位3. 尺寸标注的方法和技巧线性尺寸标注角度尺寸标注径向尺寸标注长度尺寸标注宽度尺寸标注高度尺寸标注4. 尺寸标注的注意事项尺寸标注的位置尺寸标注的顺序尺寸标注的简化尺寸标注的换算三、教学重点与难点1. 教学重点:尺寸标注的基本概念、方法和技巧。
2. 教学难点:尺寸标注的注意事项和实际应用。
四、教学方法1. 讲授法:讲解尺寸标注的基本概念、方法和技巧。
2. 示范法:展示尺寸标注的实际操作过程。
3. 练习法:让学生通过实际操作练习尺寸标注。
五、教学准备1. 教材或教参:机械制图尺寸标注相关内容。
2. 的黑板或投影仪:展示尺寸标注的实际操作过程。
3. 练习图纸:供学生练习尺寸标注。
4. 尺子、圆规、三角板等绘图工具:辅助学生进行尺寸标注练习。
六、教学过程1. 导入新课:简要介绍尺寸标注在机械制图中的重要性,激发学生的学习兴趣。
2. 讲解尺寸标注的基本概念和作用:解释尺寸标注的含义,阐述尺寸标注在机械制图中的作用。
3. 讲解尺寸标注的基本要素:介绍尺寸界线、尺寸线、箭头、尺寸数字和单位等基本要素。
4. 讲解尺寸标注的方法和技巧:讲解线性尺寸标注、角度尺寸标注、径向尺寸标注、长度尺寸标注、宽度尺寸标注和高度尺寸标注的方法和技巧。
5. 讲解尺寸标注的注意事项:强调尺寸标注的位置、顺序、简化换算等注意事项。
6. 示范尺寸标注的实际操作过程:在黑板或投影仪上展示尺寸标注的实际操作过程。
7. 学生练习:让学生在练习图纸上进行尺寸标注练习,教师巡回指导。
8. 总结与评价:对学生的练习进行点评,指出优点和不足,给予鼓励和建议。
七、作业布置1. 绘制一个简单的机械零件图,并进行尺寸标注。
基本形体的视图及尺寸标注各种机械设备及其零件,虽然形状结构各异,一般都可看作由若干个基本几何形体组成的组合体;而任何基本形体又都可以看作是由一个或若干个面围成的。
根据这些表面性质,几何体可分为两类:平面立体——由若干个平面围成的几何体,如棱柱、棱锥体等;曲面立体——由曲面或曲面与平面形所围成的几何体,最常见的是回转体,如圆柱、圆锥、圆台、圆球、圆环等。
一、平面立体的投影平面立体主要有棱柱、棱锥等,在投影图上表示立体就是把组成立体的平面和棱线表示出来,然后判断其可见性。
看得见的棱线投影画成粗实线,看不见的棱线的投影画成细实线。
1.棱柱在一个平面立体中,若各棱面互相平行,则该平面立体称为棱柱,如图2—36所示为一正四棱柱,它由四个棱面、顶面和底面组成。
(1)分析投影其顶面和底面为水平面,该两面的水平投影反映实形;正面、侧面投影分别积聚成直线;棱柱的前、后棱面为正平面,该两面的投影反映实形,水平面、侧平面投影积聚成直线;棱柱的左、右两棱面为侧平面,该两面的侧面投影反映实形,水平面、正平面积聚成直线。
棱线EC 、FD 为铅锤线,水平投影积聚成一点c (e )、d (f ),正面投影、侧面投影反映实长,即:e c ''=e c ''''=CE ,f d ''=f d ''''=DF ,其它各棱线的投影分别与此类似。
画图时,应先画出三个视图的中心线作为投影图的基准线,先画出反映实形的那个投影图(注意放高位置),再根据投影规律画出其他两个投影。
画完底稿后一般应检查各投影图是否符合点、直线、平面形的投影规律,最后擦去不必要的作图线,加深需要的各种图线,使其符合国家标准,如图2—36。
图2—36四柱的投影、三视图及表面求点(2)棱柱表面上求点立体表面上的点,其投影一定位于立体表面的同面投影上。
例题1:已知CDEF 棱面上B 点的正面投影b ',求:它的水平投影b 和侧面投影b ''。
组合体及尺寸标注教案一、教学目标1. 让学生理解组合体的概念及其分类。
2. 让学生掌握组合体的视图绘制方法。
3. 让学生学会尺寸标注的基本原则和方法。
4. 培养学生具备一定的空间想象能力和绘图能力。
二、教学内容1. 组合体的概念及其分类2. 组合体的视图绘制方法3. 尺寸标注的基本原则4. 尺寸标注的方法5. 组合体视图与尺寸标注的综合训练三、教学重点与难点1. 教学重点:组合体的概念、分类,组合体的视图绘制方法,尺寸标注的基本原则和方法。
2. 教学难点:组合体的视图绘制,尺寸标注的准确性和规范性。
四、教学方法1. 采用讲授法,讲解组合体的概念、分类,组合体的视图绘制方法,尺寸标注的基本原则和方法。
2. 采用演示法,展示组合体视图绘制和尺寸标注的实例。
3. 采用练习法,让学生通过练习掌握组合体视图绘制和尺寸标注的方法。
五、教学准备1. 教师准备组合体的图片或模型,用于讲解和展示。
2. 教师准备尺寸标注的实例,用于讲解和练习。
3. 学生准备绘图工具,如铅笔、橡皮、直尺等。
4. 教室准备投影仪,用于展示组合体视图和尺寸标注的实例。
六、教学过程1. 导入新课:通过展示实际工程图纸,引导学生了解组合体在工程中的重要性。
2. 讲解组合体的概念和分类:介绍组合体的定义,举例说明组合体的分类,如叠加组合、挖空组合等。
3. 讲解组合体的视图绘制方法:讲解主视图、俯视图、左视图的绘制方法,以及局部视图、斜视图的运用。
4. 讲解尺寸标注的基本原则:介绍尺寸标注的目的、基本原则,如准确、清晰、规范等。
5. 讲解尺寸标注的方法:讲解线性尺寸、角度尺寸、径向尺寸等的标注方法,以及组合体尺寸的标注技巧。
七、课堂练习1. 让学生根据给定的组合体图片,绘制其主视图、俯视图和左视图。
2. 让学生根据给定的组合体图纸,进行尺寸标注,注意标注的准确性和规范性。
八、课堂讨论1. 讨论组合体视图绘制中遇到的问题,分享解决方法。
2. 讨论尺寸标注中遇到的问题,分享标注技巧。
