空气源热泵原理热泵热水机组是目前世界上最先进、能效比最高的热水设备之一，它根据逆卡诺循环原理，采用电能驱动，通过传热工质把自然界的空气、水、土壤或其它低温热源中无法被利用的低品热能有效吸收，并将吸收回来的热能提升至可用的高品位热能并释放到水中的设备。
在不同的工况下热泵热水机组每消耗1kW电能就从低温热源中吸收2~6kW的免费热量，节能效果非常显著。
★热泵热水机组由压缩机、蒸发器、膨胀阀、冷凝器等部件组成。
工作原理是通过压缩机做功，使工质产生物理变相（气态--液态--气态），利用这一往复循环相变过程不断吸热和放热，由吸热装置吸取免费的热量，经过热交换器使冷水升温，制取的热水通过水循环系统送至用户。
★传热工质是一种特殊的物质，在实际运行当中，传热工质的蒸发温度可达－20℃左右，因此即使－5℃的环境温度相对于它来说也是"高温热源"，也能正常吸热。
此外工质的冷凝温度可达75℃，确保产出60℃的热水。
空气源热泵技术是基于逆卡诺循环原理建立起来的一种节能、环保制热技术。
空气源热泵系统通过自然能(空气蓄热)获取低温热源，经系统高效集热整合后成为高温热源，用来取(供)暖或供应热水，整个系统集热效率甚高。
热泵有四大优点，第一是节能，有利于能源的综合利用，第二点是有利于环境保护，第三点是冷热结合，设备应用率高，节省出投资，第四因为它是电驱动，所以它调控比较方便，因此热泵备受大家的关心。
热泵技术就二十一世纪的一个能源技术，能通过热泵的形式，可以提高能效的利用，能效的利用有两个含义，从环境角度来讲，可以减少温室气体的排放，减少对环境的有害的因素，从另外一个方面来说，就是解决电力高空负荷的一项技术。
★热泵产品属于太阳能产品吗？从工作原理上讲，不属于传统太阳能产品。
热泵产品与常规太阳能产品区别较大，常规太阳能产品利用水为介质，必须依靠太阳光的直射或辐射才能达到供热效果，而产品，利用制冷剂吸收空气中的热能和太阳辐射能，并通过压缩机压缩制热后与水交换热量来达到供热效果，因此产品与空调原理相同。
热泵热水机组标准
热泵热水机组是一种利用热泵技术来加热水的设备。
它通常由压缩机、蒸发器、冷凝器和膨胀阀等组件组成。
热泵热水机组的标准通常包括以下几个方面：
1. 安全标准，热泵热水机组在设计和制造过程中需要符合相关的安全标准，以确保设备在运行过程中不会对使用者造成伤害。
这包括电气安全、防护性能、防火性能等方面的标准。
2. 能效标准，热泵热水机组需要符合能效标准，以确保其在加热水的过程中能够高效利用能源，降低能源消耗，减少对环境的影响。
3. 性能标准，热泵热水机组的性能标准包括加热水的速度、温度控制精度、噪音水平等方面的要求，以确保设备能够稳定可靠地运行，并且满足用户的实际需求。
4. 环保标准，热泵热水机组需要符合相关的环保标准，包括使用环保制冷剂、减少噪音污染、降低能源消耗等方面的要求，以减少对环境的负面影响。
5. 质量标准，热泵热水机组在制造过程中需要符合相关的质量标准，以确保设备的可靠性和耐用性，减少故障率，延长设备的使用寿命。
总的来说，热泵热水机组的标准涉及安全、能效、性能、环保和质量等多个方面，这些标准的制定和执行对于保障用户的权益，推动整个行业的健康发展具有重要意义。

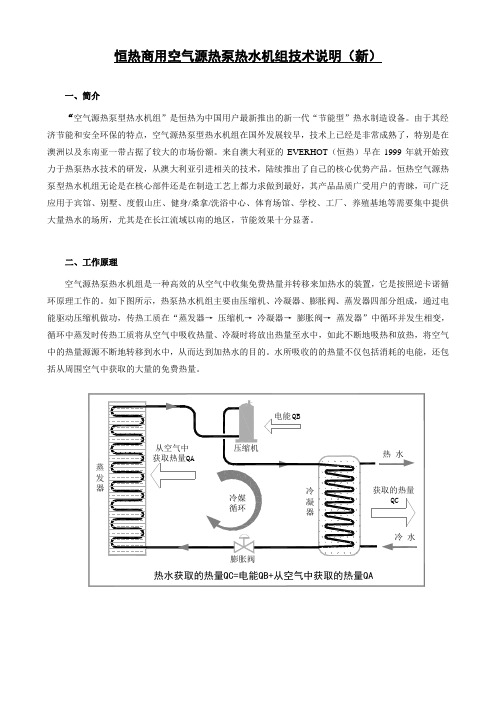

恒热商用空气源热泵热水机组技术说明（新）一、简介“空气源热泵型热水机组”是恒热为中国用户最新推出的新一代“节能型”热水制造设备。
由于其经济节能和安全环保的特点，空气源热泵型热水机组在国外发展较早，技术上已经是非常成熟了，特别是在澳洲以及东南亚一带占据了较大的市场份额。
来自澳大利亚的EVERHOT（恒热）早在1999年就开始致力于热泵热水技术的研发，从澳大利亚引进相关的技术，陆续推出了自己的核心优势产品。
恒热空气源热泵型热水机组无论是在核心部件还是在制造工艺上都力求做到最好，其产品品质广受用户的青睐，可广泛应用于宾馆、别墅、度假山庄、健身/桑拿/洗浴中心、体育场馆、学校、工厂、养殖基地等需要集中提供大量热水的场所，尤其是在长江流域以南的地区，节能效果十分显著。
二、工作原理空气源热泵热水机组是一种高效的从空气中收集免费热量并转移来加热水的装置，它是按照逆卡诺循环原理工作的。
如下图所示，热泵热水机组主要由压缩机、冷凝器、膨胀阀、蒸发器四部分组成，通过电能驱动压缩机做功，传热工质在“蒸发器→压缩机→冷凝器→膨胀阀→蒸发器”中循环并发生相变，循环中蒸发时传热工质将从空气中吸收热量、冷凝时将放出热量至水中，如此不断地吸热和放热，将空气中的热量源源不断地转移到水中，从而达到加热水的目的。
水所吸收的的热量不仅包括消耗的电能，还包括从周围空气中获取的大量的免费热量。
三、产品特点1、高效节能、产水量大●平均能效比（COP）为4.6，最高达5.7；同等能耗下单位时间内的产水量大大高于其他热水装置。
2、绿色环保●空气能热泵热水机组通过吸收环境中的热量来制取热水，能源消耗极低，属于绿色环保型产品，符合目前我国能源和环保的基本政策。
●无任何燃烧外排物。
●对大气及环境无任何污染；3、运行稳定、安全、可靠●灵活应用热泵原理所独创的冷媒系统管路设计+先进的水路设计+业内领先的微电脑控制技术，使机组运转压力始终维持在设计压力左右，波动极小，保证系统稳定运行。
空气源热泵热水机组说明书概述空气源热泵热水机组是一种新型的热水供应设备，通过利用空气中的热能，将热能转移到热水中，实现热水的加热功能。
本说明书将介绍空气源热泵热水机组的工作原理、使用方法和注意事项等内容，帮助用户正确、安全地使用该设备。
工作原理空气源热泵热水机组的工作原理基于热泵技术。
该设备通过内部的压缩机、蒸发器、冷凝器、换热器等部件，将空气中的热能传递到热水中。
具体工作流程如下：1.压缩机工作：空气中的低温低压制冷剂被压缩机吸入，通过压缩将其转化为高温高压制冷剂。
2.换热器传热：高温高压制冷剂通过换热器与热水进行热交换，将热能传递到热水中。
3.膨胀阀节流：经过换热之后的制冷剂通过膨胀阀进行节流，使其温度和压力降低。
4.蒸发器换热：制冷剂在蒸发器中进行换热，吸收热水中的热量，使水温升高。
5.冷凝器换热：制冷剂通过冷凝器进行换热，释放热能到外部环境，使制冷剂再次变为低温低压状态。
使用方法使用空气源热泵热水机组时，需要注意以下几点：1.安装位置选择：选择安装位置时应考虑机组尺寸、噪音和排气的问题。
机组应远离易燃易爆物品，同时应避免在噪音敏感区域安装。
2.电源接入：接入电源前需确认电压和频率是否与机组要求匹配，并选择正确的电源线。
接线应正确牢固，避免电源短路或漏电。
3.水管连接：将机组的进水口与热水供应管道相连接，出水口与热水使用设备相连接。
连接时应注意密封，避免漏水。
4.控制面板设置：根据实际需求，设置机组的温度、压力等参数。
设置时应阅读使用说明，确保操作正确。
注意事项在使用空气源热泵热水机组时，需要注意以下几点：1.清洁与维护：定期清洁热泵机组的换热器、滤网等部件，以保证热泵的正常工作。
如发现故障或异常，应及时联系专业维修人员进行处理。
2.制冷剂泄漏：热泵机组使用制冷剂进行工作，若发现制冷剂泄漏的情况，应立即停止使用并联系专业人员进行修理。
切忌直接处理制冷剂。
3.确保通风：安装时应确保机组周围有足够的通风空间，避免过热影响机组的正常工作。
设备选型
1、机组每天额定供水量(额定工作时间≤14小时)
【公式】⑴、额定小时供水量×额定工作时间=每天额定供水量
⑵、额定小时制热量×电能热值860千卡/度×额定工作时间=额定生产热量
2、每天总热负荷计算 (加热1升水温升1度需要1千卡热量)
【公式】总用水量×需提温度=每天总热负
3、设备选用
每天热水总用量≤每天额定供水量
每天总热负≤机组每天额定生产热量
实例
某工厂员工宿舍楼共住200人,每天每人需要55℃淋浴热水40L
【冷水进水温度15℃、热水出水温度55℃、即需温升40℃】
每天总用水量即200人×40L=8000L=8吨
每天总热负荷即8000L每天总用水量×40℃=320000千卡
设备选型: 威德斯WAS050A热水机组2台
额定额定小时供水量420L 额定小时制热量16.5KW
2台机额定供水量:420L×2台×14小时=11760L
2台机额定总热负荷: 16.5KW×2台×14小时×860千卡/度=397320千卡
每天总用水量8000L＜2台机组每天额定供水量11760L
每天总热负荷320000千卡＜2台机组每天额定总热负荷397320千卡。

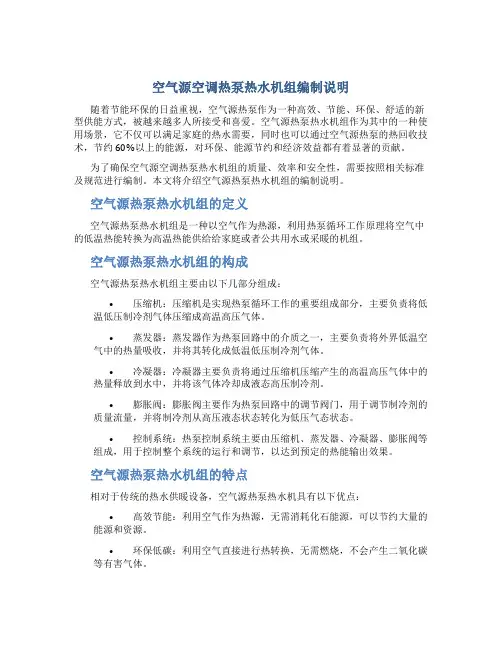

空气源空调热泵热水机组编制说明随着节能环保的日益重视，空气源热泵作为一种高效、节能、环保、舒适的新型供能方式，被越来越多人所接受和喜爱。
空气源热泵热水机组作为其中的一种使用场景，它不仅可以满足家庭的热水需要，同时也可以通过空气源热泵的热回收技术，节约60%以上的能源，对环保、能源节约和经济效益都有着显著的贡献。
为了确保空气源空调热泵热水机组的质量、效率和安全性，需要按照相关标准及规范进行编制。
本文将介绍空气源热泵热水机组的编制说明。
空气源热泵热水机组的定义空气源热泵热水机组是一种以空气作为热源，利用热泵循环工作原理将空气中的低温热能转换为高温热能供给给家庭或者公共用水或采暖的机组。
空气源热泵热水机组的构成空气源热泵热水机组主要由以下几部分组成：•压缩机：压缩机是实现热泵循环工作的重要组成部分，主要负责将低温低压制冷剂气体压缩成高温高压气体。
•蒸发器：蒸发器作为热泵回路中的介质之一，主要负责将外界低温空气中的热量吸收，并将其转化成低温低压制冷剂气体。
•冷凝器：冷凝器主要负责将通过压缩机压缩产生的高温高压气体中的热量释放到水中，并将该气体冷却成液态高压制冷剂。
•膨胀阀：膨胀阀主要作为热泵回路中的调节阀门，用于调节制冷剂的质量流量，并将制冷剂从高压液态状态转化为低压气态状态。
•控制系统：热泵控制系统主要由压缩机、蒸发器、冷凝器、膨胀阀等组成，用于控制整个系统的运行和调节，以达到预定的热能输出效果。
空气源热泵热水机组的特点相对于传统的热水供暖设备，空气源热泵热水机具有以下优点：•高效节能：利用空气作为热源，无需消耗化石能源，可以节约大量的能源和资源。
•环保低碳：利用空气直接进行热转换，无需燃烧，不会产生二氧化碳等有害气体。
•安全可靠：采用国际上先进的安全保护措施和控制系统，既可确保系统的安全可靠性，也便于系统的保养和维修。
•热水舒适：空气源热泵热水机组不仅可以满足家庭的生活需求，还能通过空气源热泵的热回收技术，为家庭提供更加舒适的热水环境。
空气能热泵热水机组水泵选型主要参数嘿，伙计们！今天我们来聊聊空气能热泵热水机组水泵选型的主要参数，这可是个大家伙，关乎到咱们家里的热水问题呢！别着急，我会尽量用简单易懂的语言跟大家扯扯这个话题。
咱们得了解什么是空气能热泵。
空气能热泵就是一种利用空气中的热量来加热水的设备，它的工作原理就像空调一样，只不过它不是制冷，而是制热。
这样一来，咱们就不用再担心冬天没热水洗澡了，是吧？空气能热泵热水机组水泵选型的主要参数有哪些呢？这里我们先来聊聊1.1流量这个参数。
流量就是指水泵每小时能排出多少立方米的水，单位是升/小时。
这个参数很重要，因为它决定了热水机组的出水量。
如果流量太小，可能会导致热水不够用；如果流量太大，又会浪费水资源。
我们在选购水泵的时候，一定要根据家里的实际需求来选择合适的流量。
接下来说说1.2扬程这个参数。
扬程是指水泵从水面抽水到水面的高度差，单位是米。
这个参数也很重要，因为它直接影响到水泵的性能。
扬程越高，水泵就能把水抽得越远，但同时也会消耗更多的能源。
在选购水泵的时候，我们既要考虑扬程的大小，也要考虑能源消耗的问题。
再来聊聊2.1电压这个参数。
电压是指水泵工作的电平，单位是伏特。
不同的水泵可能需要不同的电压来正常工作。
我们在选购水泵的时候，一定要注意查看产品说明书，确保所选的水泵与家里的电源相匹配。
2.2电机功率这个参数也很重要。
电机功率是指水泵的动力大小，单位是瓦特。
电机功率越大，水泵的工作效率越高，但同时也会消耗更多的能源。
在选购水泵的时候，我们要根据家里的实际需求来选择合适的电机功率。
接下来说说3.1控制方式这个参数。
控制方式有很多种，比如手动控制、自动控制、远程控制等。
不同控制方式的水泵各有优缺点，我们在选购的时候要根据自己的需求来选择合适的控制方式。
3.2噪音这个参数也很重要。
噪音过大的水泵会影响到家人的休息和生活质量。
在选购水泵的时候，我们要尽量选择噪音较小的产品。
咱们再来说说售后服务这个问题。
热泵热水机能效标准热泵热水机是一种高效节能的热水设备，它通过热泵循环工作原理，利用空气、水源或地热等可再生能源，将低温热能转换为高温热能，为用户提供热水。
热泵热水机的能效标准对于产品的质量和性能至关重要，不仅关乎用户的用水体验，也关系到节能减排和环境保护。
首先，热泵热水机的能效标准应当符合国家相关标准和法规的要求。
国家对于热泵热水机的能效标准有明确的规定，包括能效比、制热量、能效等级等指标，产品在设计和生产过程中必须符合这些标准，才能保证产品的质量和性能。
其次，热泵热水机的能效标准应当注重产品的实际能效表现。
除了符合国家标准外，热泵热水机的能效标准还应当注重产品在实际使用中的能效表现。
产品的能效标准应当与产品的实际能效表现相匹配，不能只注重标准而忽视了产品的实际性能。
另外，热泵热水机的能效标准还应当注重产品的可靠性和稳定性。
热泵热水机是一个长期使用的家用电器产品，产品的可靠性和稳定性直接关系到产品的使用寿命和用户体验。
因此，能效标准除了注重产品的能效表现外，还应当注重产品的可靠性和稳定性，确保产品在长期使用中能够稳定可靠地运行。
最后，热泵热水机的能效标准还应当注重产品的节能环保性能。
热泵热水机作为一种节能环保的热水设备，产品的能效标准应当注重产品的节能性能，确保产品在使用过程中能够最大限度地节约能源，减少能源消耗和环境污染。
综上所述，热泵热水机的能效标准是保障产品质量和性能的重要依据，应当符合国家相关标准和法规的要求，注重产品的实际能效表现，关注产品的可靠性和稳定性，以及节能环保性能。
只有这样，才能够确保热泵热水机在市场上具有竞争力，为用户提供更好的用水体验，同时也为节能减排和环境保护做出贡献。
设备选型
1、机组每天额定供水量(额定工作时间≤14小时)
【公式】⑴、额定小时供水量×额定工作时间=每天额定供水量
⑵、额定小时制热量×电能热值860千卡/度×额定工作时间=额定生产热量
2、每天总热负荷计算 (加热1升水温升1度需要1千卡热量)
【公式】总用水量×需提温度=每天总热负
3、设备选用
每天热水总用量≤每天额定供水量
每天总热负≤机组每天额定生产热量
实例
某工厂员工宿舍楼共住200人,每天每人需要55℃淋浴热水40L
【冷水进水温度15℃、热水出水温度55℃、即需温升40℃】
每天总用水量即200人×40L=8000L=8吨
每天总热负荷即8000L每天总用水量×40℃=320000千卡
设备选型: 威德斯WAS050A热水机组2台
额定额定小时供水量420L 额定小时制热量16.5KW
2台机额定供水量:420L×2台×14小时=11760L
2台机额定总热负荷: 16.5KW×2台×14小时×860千卡/度=397320千卡
每天总用水量8000L＜2台机组每天额定供水量11760L
每天总热负荷320000千卡＜2台机组每天额定总热负荷397320千卡。
热泵式热水机组构成及其原理热泵式热水机组构成及其原理？工作原理：利用设备内的吸热介质（冷媒）从空气或自然环境中采集热能，并通过热交换器使冷水迅速提温，同时排放出冷气。
防止了传统太阳能产品在阴雨天气、夜晚不能工作的缺陷，只要外界温度在一一15。
C以上就能正常工作，故能更加高效、节能，同时可不占露天空间，安装简捷、使用灵活。
机组构成运行模式及原理：热泵式热水机组是由一个制冷循环组成，包括主机和冷凝器两部分。
其中主机部分包括蒸发器、风扇、压缩机及膨胀阀；冷凝器为内放冷凝盘管的保温箱。
制冷剂在蒸发器内吸收外部空气的热量，通过热泵循环在冷凝盘管内释放热量,加热水箱内的水。
水箱的保温层采用闭孔橡胶海绵或聚氨脂发泡，且具有良好的保温性能。
热泵机组设备内专置一种吸热媒质一一冷媒，它在液化的状态下常温低于零下2（ΓC,故此，它与外界温度存在着温差，冷媒吸收了外界的温度，在蒸发器内部产生压力并蒸发汽化，通过热交换器（热泵）的工作，使冷媒从汽化状态转化为液化状态时，客观存在的热量便释放给水罐中的储用水。
电只用在使热能释放出来，而不是用在直接加热，故用电理很少，在夏季气温高时，生产一吨热水约损耗5——6度电，冬季寒冷的天气约损耗20——25度电，全年平均不超过15度电。
产品的特点：热能来源广泛，包括阳光、雨水和空气。
无论白天、黑夜；不管晴天阴天、刮风下雨、下雪都能照常工作，不受气候影响，一年四季全天候照常工作；可放在你指定的任何地方，不影响建筑物外观，只需很少空间，无需直接光照，安装非常容易。
可露天摆放，也可放置在不显眼的角落或地库里，并可实现无人操作，全自动控制温度供水；适用范围非常广泛：可用于酒店、餐馆、工厂、学校、医院、桑拿浴室、美容院、游泳池、温室、养殖场、洗衣店、家庭等，可单独使用，亦可集式使用，不同的供热要求，可选择不同的产品系列和安装设计，同时还可免费获取冷气,从任何角度满足您的要求；出色的无CFC绝缘，只有2%热损失，可以更长的时间保持水温，热效率超出其他常规太阳能产品确实倍。
一、水源热泵热水机组的技术运用概要概述水源热泵热水机组是一种新型的高效节能的热水设备，具有可靠性高、性价比优等特点。
其主要技术原理是以水为质，通过冷凝器的压缩工作，使蒸发器吸收空气中的热量，把其温度提升并输送到需要加热的水中，从而实现热水的供应。
水源热泵热水机组的运用已经在许多领域被广泛应用。
技术特点热效率高由于水源热泵热水机组利用了环境中已经存在的热能，再加上采用了一些先进的降低能量损耗的技术，使其热效率大大提高。
系统稳定性好这种机组是由一系列紧密相连的系统联合组合而成的，在稳定性上有一定的保障。
同时，其自动化控制系统也为机组的稳定运行提供了有力的保障。
控制能力强水源热泵热水机组的控制系统高度智能化，可以在不同的工作状态下实现精准调节并达到最佳的效果，最大限度地节省能源开支。
主要应用范围1.住宅、别墅、公寓楼等家庭领域热水供应；2.酒店、餐厅等商业设施的热水供应；3.游泳馆、健身房、洗浴中心等娱乐体育场所的热水供应。
优势1.环保节能将环境中存在的热能进行利用，减少对自然资源的消耗，降低对环境的破坏；同时，在节能方面，也比传统的热水设备有更大的优势。
2.经济实用虽然初始安装成本较高，但由于机组的高效节能，其日常使用成本相对传统设备较低，可以帮助用户实现长期的节能降耗。
3.稳定可靠机组的系统结构合理，设计优良，可以有效地降低故障率，从而保证机组的稳定运行。
发展前景随着人们对于环保节能的需求加大，水源热泵热水机组的发展前景也越来越广阔。
未来，随着科技的不断进步以及设备的不断升级，这种热水设备在国内市场中的应用率将不断提升。
结论作为一种高效节能的热水设备，水源热泵热水机组，在热水供应的领域中有着广泛的应用前景。
在未来，随着能源需求的不断增长以及环保、节能理念的逐渐普及，这种设备将不断发展壮大，为人们带来更大的便利和经济效益。
空气源热泵热水机组工作原理
空气源热泵热水机组是一种利用空气中的热能来加热水的设备。
它的工作原理可以分为四个步骤：
1. 空气采集：机组通过风扇将室外的空气引入机组内部。
在机组内部，通过滤网去除空气中的杂质和灰尘，确保空气质量。
2. 空气加热：经过过滤的空气进入到蒸发器中。
在蒸发器内部，有一种冷媒通过不断循环，通过与空气的热交换，将空气中的热能吸收到冷媒中。
这样，空气的温度降低，而冷媒则蒸发变成气体。
3. 热量传递：蒸发器中的冷媒气体经过压缩机的作用，变得更加热，使其温度升高。
热的冷媒这时进入到换热器中，换热器内部有水流通过，通过与冷媒热交换，水的温度逐渐升高。
4. 热水供应：通过热水循环泵，将加热后的热水送至水箱或热水管道系统，随时供应给用户使用。
在热水使用过程中，冷却的冷媒通过膨胀阀降温，回到蒸发器进行循环使用，实现能量的再利用。
通过上述四个步骤，空气源热泵热水机组能够将室外空气中的热能转移到热水中，达到加热水的目的。
相比传统的热水加热方式，空气源热泵热水机组具有节能、环保等优点，逐渐被广泛应用于家庭和商业建筑。
