预应力溷凝土连续梁桥施工课件PPT

第三节悬臂浇筑施工法
概念：悬臂施工是在桥墩两侧对称逐段就地浇筑混凝土，待混凝土达到一定强度后，张拉预应力筋，移动机具、模板继续施工。
采用悬臂施工的方法需在施工中进行体系转换，即在悬臂施工时，结构的受力状态呈T形刚构，悬臂梁，待施工合龙后形成连续梁。因此，在桥梁设计中在考虑施工过程的应力状态；要考虑由于体系转换及其他因素引起结构的次内力。
❖ 目前的现状是：对于小跨径的高等级公路桥梁多采用装配式钢筋混凝土板梁的形式，中等跨径的桥梁则采用装配式预应力混凝土T（箱）梁的形式，对于大跨径预应力混凝土连续梁桥，目前的施工方法主要采用平衡悬臂浇筑法或拼装法。
❖ 但由于现浇连续梁的施工复杂繁琐、费工费时，人们一直希望将简支梁的批量预制生产和连续梁的优越性能结合起来，实现用梁或板批量预制生产的方式来加快连续梁的建设这是我们常说的“先简支后连续施工”方法。

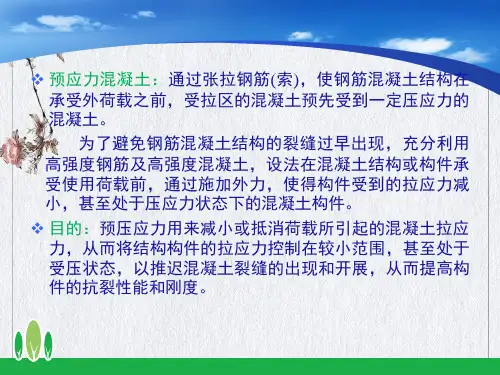

❖ 目的：预压应力用来减小或抵消荷载所引起的混凝土拉应力，从而将结构构件的拉应力控制在较小范围，甚至处于受压状态，以推迟混凝土裂缝的出现和开展，从而提高构件的抗裂性能和刚度。
第一节简支转连续施工
❖ 随着我国的高等级公路的快速发展，对连接高速公路的桥梁的质量要求也相应提升，桥梁施工技术也极为关键。
卸落
设备
立柱
混凝土基础 (f )
常用支架的主要构造
❖ 二、混凝土的浇筑
预应力混凝土连续梁桥采用就地浇筑施工，需要在连续梁桥的一联各跨中设支架，按照混凝土的浇筑、养护、第一节简支转连续施工
挂篮悬浇施工方法仅需对墩顶现浇部分和边跨现浇部分梁体进行支架法或托架法施工，而对其余部分梁体可全部进行挂篮悬浇施工。
❖ 优点：（1）不需大型的吊装设备和专门的预制场地；

预应力混凝土连续梁桥悬臂浇筑施工知识讲座(作者东南大学交通学院桥梁与隧道工程研究所吴文清)课件

跨越障碍物
当桥梁跨越深谷、河流、道路等障碍物时，悬臂浇筑施工方法能够避免对障碍物的干扰和破坏。
高墩桥梁
对于高墩桥梁，悬臂浇筑施工方法能够减小施工难度和风险，提高施工效率。
02
预应力混凝土连续梁桥悬臂浇筑施工流程
施工前的准备工作
施工组织设计
根据工程规模、地质勘察报告和设计文件，编制施工组织设计，明确施工方案、工期、资源配置
施工监控与调整
位移监测
01
采用适当的位移监测方法，对施工过程中的位移进行实时监测
。
应变监测
02
采用适当的应变监测方法，对施工过程中的应变进行实时监测
。
数据处理与分析
03
对监测数据进行处理和分析，及时发现施工中的问题并采取相
应措施进行调整。
03
预应力混凝土连续梁桥悬臂浇筑施工质量控制
混凝土质量控制
等。
施工现场布置
根据施工组织设计，合理布置施工现场，包括材料堆放、设备安装、临时设施等。
施工队伍组建
组建专业施工队伍，并进行技术培训和安全教育，确保施工质量和安全。
挂篮的设计与制作
挂篮设计
根据桥梁跨度、梁高等参数，设计合理的挂篮结构，确保施工安
全和稳定性。
挂篮制作
按照设计图纸和相关规范，制作挂篮，确保制作精度和质量。
混凝土浇筑
按照施工顺序，采用适当的浇筑方法进行混凝土浇筑。
混凝土养护
在混凝土浇筑完成后，进行适当的养护，确保混凝土质量。
预应力筋的张拉与锚固

1 2
预应力筋选择
根据设计要求选择合适的预应力筋材料和规格。
预应力筋张拉
在混凝土达到一定强度后，进行预应力筋的张拉操作。

预应力混凝土施工图文并茂PPT

计算伸长值：△L= Pj×L/Ap×Es
实际伸长值：10％初应力时开始量测。 10％以下推定。
钢丝：不做伸长值校核，只检查预应力值；5%
第25页，共69页。
实际伸长值量测
第26页，共69页。
（3）张拉注意事项
1）台座中间向两侧对称进行，防止过大偏心损坏台座；多根成组张拉时，各预应力钢筋的初应力应一致；
台座准备
刷隔离剂
放预应力筋
张拉
侧模安装
浇筑混凝土
制作试块
养护
堆放
出槽
脱模
放张
试块试压
第22页，共69页。
1.预应力筋铺设在台面涂隔离剂，不得污染预应力筋。 2.预应力张拉（1）预应力筋张拉钢丝：0→1 .0 3～1 .0 5σcon锚固钢绞线：0→105％σcon（持荷2min）→σcon 超张拉：减少预应力筋的松弛应力损失。
2）张拉机具与预应力筋应在一条直线上；每隔3～4m放垫块，
防止预应力筋因自重而下垂，污染预应力筋。
3）预应力筋位置偏差：≯5mm，且≯构件截面短边的4%； 4）在张拉过程中发生断丝或钢丝滑脱，应予以更换。 5）台座两端应有防护设施。张拉时沿台座长度方向每隔4～5m
放一个防护架，张拉时严禁正对钢筋张拉的两端站立人员，也不准进入台座，防止断筋回弹伤人。
预应力筋，再同时放张预压力较大区域的预应力筋。 3）如不能按上述规定放张时，应分阶段、对称、相互交错的放
张，以防止在放张过程中构件发生翘曲、裂纹及预应力筋断裂等现象。
第29页，共69页。
（3）放张方法配筋不多的中小型构件，钢丝可用砂轮锯或切断
机等方法放张。配筋多的钢筋混凝土构件，钢丝应同时放张，放
4级加载（0.25, 0.50, 0.75及1.0），每级加载均应量测张拉伸长值。

预应力混凝土连续梁桥悬臂浇筑施工知识讲座 PPT

➢ 为了达到施工控制得目得,我们首先必须通过施工控制计算来确定桥梁结构施工过程中每个阶段在受力与变形方面得理想状态 (施工阶段理想状态),以此为依据来控制施工过程中每个阶段得结构行为,使其最终成桥线形与受力状态满足设计要求。
(一)施工控制结构计算得一般原则
➢ 预应力混凝土连续梁桥、连续刚构桥得施工控制计算除了必须满足与实际施工相符合得基本要求外,还要考虑诸多相关得其她因素。
➢ 试验方案应经指挥部、监理与监控小组批准后实施。
➢ 加载时应注意分级加载,且分级应均匀。 ➢ 条件允许时应逐个进行挂篮加载试验,以便
于检测全部挂篮得性能。
(三)梁段混凝土得浇筑
梁段混凝土得悬臂浇筑一般用泵送,塌落度一般控制在1418cm,并应随温度变化及运输与浇注速度作适当调整。
其注意事项如下: 1. 箱梁各阶段混凝土在灌注前,必须严格检查挂篮中线,挂篮
8. 临时束得张拉力一般宜在0、45-0、5Rjy,以防在合拢过程中预应力束过载报废而需要重新更换新束。
第一部分结束
第二部分预应力混凝土连续梁桥、
连续刚构桥悬臂施工控制
➢ 悬臂施工法就是预应力混凝土连续梁桥、连续刚构桥得主要施工方法。
➢ 采用悬臂施工法施工有若干关键问题需要解决。例如:如何保证合拢前两悬臂端竖向挠度得偏差与主梁轴线得横向偏移不超过容许范围;如何保证合拢后得桥面线形良好;如何避免施工中主梁截面出现过大得应力;……,这些问题若处理不当,不仅会对结构受力不利,而且可能会使主梁梁底曲线不顺畅,形成永久性缺陷而影响外形美观。为了解决好这些问题,唯一得办法就就是对施工过程实施控制
预应力混凝土连续梁桥悬臂浇筑施工知识讲座
第一部分连续梁桥悬臂施工得一般知识

预应力混凝土连续梁桥及刚架桥课件-PPT

多数力筋张拉后，不再拆除，成为永久束。此类力筋既抵抗施工阶段的弯矩，又抵抗运营阶段的弯矩。
另一类力筋是施工阶段不需要，但运营阶段需要，如悬臂法施工连续梁的底板力筋。此类束在合拢成桥后张拉，称为后期束，一般锚固在齿板上。
箱梁齿板
齿板内预应力筋张拉示意图
还有一种预应力筋的布置形式是体外布筋。体外筋又分为永久型和装拆型。前者是将力筋设置在主梁截面以外的管道内，利用横隔梁、转向块等结构物对梁施加预应力。这种体外筋不消弱主梁截面，不需预留孔道，预制节段的拼装可采用干缝接合，施工方便、迅速和便于更换。有些预应力钢筋只是在施工的某一阶段需要，装拆型体外力筋就是指在施工过程中为了满足施工荷载的要求，在主梁截面以外设预应力筋，施工完再去掉这些预应力筋，因为它们可能对桥的使用阶段是不利的。
1）纵向预应力筋的类型
连续梁采用节段法施工时，结构体系和结构内力随施工阶段不同而变化，纵向力筋配置须针对具体阶段内力的需要，进行张拉或拆除。
有些在施工阶段张拉的力筋，在使用荷载作用下将产生不利作用，此类力筋在成桥阶段应予以拆除，称为临时束。临时束布置成短束，不使用连接器接长，也不压浆，将其锚固在齿板上，使锚头暴露在梁体外。
箱梁内的横隔板通常采用板式结构，为满足施工、维修和通风要求，在横隔板上设置过人洞。
3. 预应力筋构造
箱梁的预应力筋布置分分纵向、横向和竖向三向预应力体系，其中纵向预应力筋称为主筋。纵向和横向预应力筋常用钢绞线和高强碳素钢丝，竖向预应力筋主要采用冷拉高强粗钢筋。
高强碳素钢丝目前主要采用镦头锚锚固形式，由于锚具应力损失小、接长方便，常用于顶推法施工，此时纵向预应力筋往往需接长，常用连接器进行接长。
箱梁顶板一般采用等厚度；腹板一般采用变厚度，支点处需加厚（靠近支点处受主拉应力控制，需加厚）；底板一般采用变厚度，支点处需加厚（支点主要受纵向压应力控制，需加厚）。

预应力混凝土工程培训课程PPT实用课件(共121页)

夹具的性能由静载试验测定的夹具效率系数ηg确定，要求 ηg≥0.92。
夹具应具有良好的自锚性能、松锚性能和安全的重复使用功能，主要部件宜镀膜防腐。
16
土木工程施工
二、锚具（M）锚具—— 在后张法结构或构件中，用于保持预应力筋的拉
力并将其传递到砼(或钢结构)上所用的夹持预应力筋的永久性锚固装置。后张法锚固体系包括锚具、锚垫板和螺旋筋。
6
土木工程施工
1.4 预应力钢筋
预应力钢筋是指在预应力结构中用于建立预加应力的单根或成束的预应力钢丝、钢绞线或钢筋等。
预应力钢筋宜采用螺旋肋钢丝、刻痕钢丝和低松驰钢铰线，
也可采用热处理钢筋。
7
土木工程施工
1.4.1 预应力钢丝
（1）螺旋肋钢丝螺旋肋钢丝是通过专用拔丝模冷拔使钢丝表面沿长度方向产生规则间隔肋条的钢丝。直径为 4～9mm，标准抗拉强度1570～1770N/mm2。螺旋肋能增加与砼的握裹力，可用于先张法构件。
土木工程施工
第5章预应力混凝土工程
1 预应力材料与机具 2 先张法施工 3 后张法施工 4 无粘结预应力施工
1
土木工程施工
【教学要求】了解预应力砼的特点和工作原理；了解
先张法台座的类型、预应力值建立和传递原理，掌握张拉程序、张拉力控制和放张方法；了解后张法的施工工艺、锚夹具类型及张拉设备。了解无粘结预应力筋的施工工艺；熟悉预应力工程质量检验和质量控制的主要方法。
【教学重点】先张法和后张法的施工工艺过程、质量
控制与技术措施。
2
土木工程施工
1 概述
1.1 预应力砼工作原理普通钢筋砼构件的抗拉极限应变只有0.1--0.15×10-3。构件砼受拉开裂时，受拉钢筋的应力仅达1/4--1/3，钢筋的抗拉强度未能充分发挥。

预应力混凝土梁桥施工课件

采用高流动性的水泥浆，确保孔道压浆的密实度和饱满度。
总结词
混凝土浇筑
张拉工艺
压浆工艺
施工监控
施工过程是质量控制的重点，需要严格控制施工工艺和工序。
按照设计要求进行预应力张拉，控制张拉力和伸长率，防止预应力损失。
采用先进的施工监控技术，实时监测施工过程中的应力和变形情况。
成品检测与验收
钢材
总结词
钢材是预应力混凝土梁桥中的重要支撑材料，其质量和性能对桥梁的结构安全和稳定性有重要影响。
详细描述
钢材应具备足够的强度、韧性和耐久性，以承受桥梁的重量和各种外力作用。钢材的种类和规格也会影响其性能，例如高强度钢材可以减少结构尺寸和重量。
预应力筋
总结词
预应力筋是预应力混凝土梁桥中的关键材料，通过施加预应力来提高桥梁的承载能力和耐久性。
模板制作与安装
模板设计
根据梁桥的结构形式和尺寸要求，设计合理的模板结构，确保模板的强度、刚度和稳定性。
模板制作
按照模板设计图纸，制作模板材料，并确保模板表面的平整度和拼接精度。
模板安装
在施工现场，按照模板设计要求，进行模板安装，并确保模板安装的牢固性和稳定性。
钢筋加工与安装
钢筋加工
02
预应力混凝土梁桥施工材料
Chapter
混凝土材料
总结词
混凝土是预应力混凝土梁桥的主要材料，其质量和性能对桥梁的承载能力和耐久性有重要影响。
详细描述
混凝土材料应具备足够的抗压强度、抗拉强度和耐久性，以承受桥梁的重量和各种环境因素的影响。混凝土的配合比和添加剂也会影响其性能，例如使用高强度水泥和适量的外加剂可以提高混凝土的强度。

预应力混凝土工程培训课件ppt-121页

Ep——台墩后面的被动土压力合力；
e2——被动土压力合力至倾覆点的力臂。
二太、原主分体公工司程技：术预质量应总力结工程
6、预应力施工·先张法预应力台座准备
墩式台座抗滑移验算：
N1 K N 1.3 c
式中：
K——抗滑移安全系数，不小于1.3；
N1——抗滑移的力，对于独立台墩，由侧壁土压
力和底部摩阻力产生。
二太、原主分体公工司程技：术预质量应总力结工程
6、预应力施工·先张法预应力筋张拉
活动横梁
高压油泵台座式千斤顶
墩式台座预应力筋
工具锚
固定横梁
二太、原主分体公工司程技：术预质量应总力结工程
6、预应力施工·先张法预应力筋张拉
钢筋预应力张拉机1
应根据图纸设计要求和相关规范图集进行预应力筋的铺设，并按规范要求设置固定支架。
二太、原主分体公工司程技：术预质量应总力结工程
6、预应力施工·先张法预应力筋张拉
夹具是将预应力锚固在台座横梁上的装置，要求重复使用，强度、刚度满足要求。
一般钢丝用圆锥齿板式锚固夹具，钢筋用螺丝端杆锚固夹具。
二太、原主分体公工司程技：术预质量应总力结工程
概念
先张法是在台座或钢模上先张拉预应力筋并用夹具临时固定，再浇筑混凝土，待混凝土达到一定强度后（依设计要求，若设计无要求时，应达到设计强度等级的75%），放张并切断构件外预应力筋的方法。特点是：先张拉预应力筋后，再浇筑混凝土；预应力是靠预应力筋与混凝土之间的粘结力传递给混凝土，并使其产生预压应力。先张法生产有台座法和台模法两种。适于生产中小型预应力混凝土构件
电动螺杆张拉机：既可以张拉预应力钢筋也可以张拉预应力钢丝。
二太、原主分体公工司程技：术预质量应总力结工程

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

钢柱加贝雷梁支架
一、支架
1．支架的形式支架按其构造分为立柱式、梁式和梁-立柱式
二、对支架的要求
1)支架虽是临时结构，但它要承受桥梁的大部分恒重，因此必须有足够的强度、刚度，保证就地浇筑的顺利进行。
2)在河道中施工的支架要充分考虑洪水和漂浮物的影响，除对支架的结构构造有所要求外，在安排施工进度时尽量避免在高水位情况下施工。
在支架上就地浇筑施工，工期较长，5跨68m连续空心板梁桥，一联施工期约70天，其中搭设支架15天，安装模板、扎筋、布筋约30天，浇筑混凝土和养生期为15天，脱模、移架为10天左右。两跨82.5m连续箱梁桥，完成一联的施工期为180天，其中浇筑混凝土及养生的工期为 45天左右。
香港深港西部通道支架施工
任务二移动模架法
移动模架法是使用移动式的脚手架和装配式的模板，在桥位上逐孔现浇施工。随着施工进程不断移动连续现浇施工，因此移动模架法也称为“活动的桥梁预制厂”和“造桥机”。
对于桥长多孔的高架桥，使用十分方便。它的特点是桥长跨多，桥梁的跨径大约在30～50m左右，为适应这类桥梁的快速施工，节省劳力，减轻劳动强度和少占施工场地，利用机械化的支架和模板逐跨移动，现浇混凝土施工，这就是移动模架法。常用的移动可分为移动悬吊模架和活动模架两种。
2．施工顺序
大跨径桥通常采用箱形截面，施工时常分段进行。一种是水平层施工法，即先浇筑底板，待达到一定强度后进行腹板施工，最后浇筑顶板。当工程量较大时，各部位亦可分数次浇筑。
2．施工顺序
分段施工法，根据施工能力每隔20～ 25m设置连接缝，该连接缝一般设在弯矩较小的区域，接缝长lm左右，待各段混凝土浇筑完成后，最后在接缝处施工合龙。
近年来，随着钢脚手架应用和支架构件趋于常备化以及桥梁结构的多样化发展，如变宽异形块桥、弯桥的强大预应力系统的应用，在长大跨径桥梁中，采用有支架就地浇筑施工可能是经济的，因此扩大了应用范围。尽管如此，相对其他施工方法，采用有支架就地浇筑施工的桥梁总数并不多，因此在选择施工方法时，要通过比较综合考虑。
结构形式型钢式、桁架式、斜拉式、弓弦式、滑动斜拉式、菱形等。
平衡方式压重式、锚固式和半压重、半锚固式。
行走方式滚动式、滑动式和组合式。
活动模架的构造
活动模架的构造

活动模架的构造
活动模架的构造
活动模架的构造
活动模架的构造
活动模架的构造
活动模架的构造
活动模架的构造
任务三悬臂浇筑施工
1、施工概述 2、挂篮的构造及设计 3、0＃块浇筑 4、挂篮混凝土浇筑 5、合龙段施工
1、施工概述
主要特点
1.跨间不设支架； 2.不影响通航或行车内力状态施工与运
承重梁除起承重作用外，在一孔梁施工完成后，作为导梁与悬吊模架一起纵移至下一施工孔，承重梁的移位以及内部运输由数组千斤顶或起重机完成，并通过中心控制操作。
一、移动悬吊架施工
一、移动悬吊架施工
二、活动模架施工
活动模架的构造型式较多，其中的一种构造型式由承重梁、导梁、台车和桥墩托架等构件组成，参见图6-4-1。在混凝土箱形梁的两侧各设置一根承重梁，支撑模板和承受施工重量，承重梁的长度要大于桥梁跨径，浇注混凝土时承重梁支承在桥墩托架上。
任务描述
通过的学习，了解支架施工，移动模架法，悬臂浇筑法，悬臂拼装法和顶推法的主要特点，理解和掌握各种施工的基本原理及适用条件，重点掌握支架就地浇筑施工，移动模架施工、悬臂浇筑法施工和顶推法施工的施工工艺。
任务一有支架就地浇筑施工
在支架上就地浇筑施工是古老的施工方法，以往多用于桥墩较低的中、小跨连续梁桥。它的主要特点是桥梁整体性好，施工简便可靠，对机具和起重能力要求不高。对预应力混凝土连续桥来说，结构在施工中不出现体系转换问题。但这种施工方法需要大量施工脚手架，且施工周期长。
3)支架在受荷后有变形和挠度，在安装前要有充分的预估和计算，并在安装支架时设置预拱度，使就地浇筑的主梁线形符合设计要求。
4)支架的卸落设备有木楔、砂筒和千斤顶等数种，卸架时要对称、均匀，不应使主梁发生局部受力的状态。
就地灌注施工一般程序
2．施工顺序
有支架就地浇筑施工需采用一联同时搭设支架，按照一定的程度一次完成浇筑工作，待张拉预应力筋、压浆后移架。小跨径板梁桥一般采用从一端向另一端浇筑的施工顺序，先梁身，后支点依次进行。
营较一致； 3.工作面大，速度快； 4.设备可重复使用； 5.体系转换。
1、施工概述
用挂篮悬臂施工的主要工作内容包括：在墩顶浇筑起步梁段(0#块)，在起步梁段上拼装悬灌挂篮并依次分段悬浇梁段；边跨及中跨合拢。
1、施工概述
2.挂篮的构造及设计
（1）类型及构造
功能
移动脚手架，挂在建成的梁段上；完成下个节段的作业。
导梁主要用于运送承重梁和活动模架，因此需要有大于两倍桥梁跨径的长度，当一跨梁施工完成后进行脱模卸架，由前方台车(在导梁上移动)和后方台车(在已完成的梁上移动)，沿纵向将承重梁和活动模架运送至下一跨，承重梁就位后导梁再向前移动。
活动模架的构造
活动模架的构造
活动模架的构造
活动模架的构造
一、移动悬吊模架施工
移动悬吊模架的型式很多，各有差异，就其基本结构包括三部分：承重梁、从承重梁伸出的肋骨状的横梁和支承主梁的移动支承。
承重梁通常采用钢梁，长度大于两倍跨径，是承受施工设备自重、模板系统重力和现浇混凝土重力的主要构件，承重梁的后段通过可移式支承落在已完成的梁段上，它将重量传给桥墩(或直座落在墩顶)，承重梁的前端支承在桥墩上，工作状态呈单臂梁。
学习情境6 预应力混凝土连续梁桥施工
工作任务
任务一有支架就地浇筑施工任务二移动模架施工任务三悬臂浇筑施工任务四悬臂拼装施工任务五顶推法
学习目标
1.叙述预应力混凝土梁桥施工方法； 2.叙述支架就地施工方法； 3. 知道移动模架施工方法； 4. 知道悬臂浇筑施工方法； 5. 知道悬臂拼装施工方法； 6. 知道顶推法施工工艺； 7. 能根据施工中出现的问题，制定施工方案
