通信原理第6章

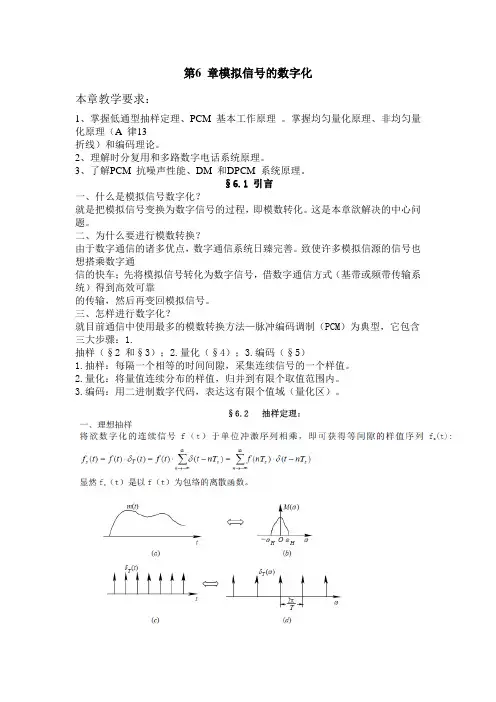

第6 章模拟信号的数字化本章教学要求：1、掌握低通型抽样定理、PCM 基本工作原理。

掌握均匀量化原理、非均匀量化原理（A 律13折线）和编码理论。

2、理解时分复用和多路数字电话系统原理。

3、了解PCM 抗噪声性能、DM 和DPCM 系统原理。

§6.1 引言一、什么是模拟信号数字化？就是把模拟信号变换为数字信号的过程，即模数转化。

这是本章欲解决的中心问题。

二、为什么要进行模数转换？由于数字通信的诸多优点，数字通信系统日臻完善。

致使许多模拟信源的信号也想搭乘数字通信的快车；先将模拟信号转化为数字信号，借数字通信方式（基带或频带传输系统）得到高效可靠的传输，然后再变回模拟信号。

三、怎样进行数字化？就目前通信中使用最多的模数转换方法—脉冲编码调制（PCM）为典型，它包含三大步骤：1.抽样（§2 和§3）；2.量化（§4）；3.编码（§5）1.抽样：每隔一个相等的时间间隙，采集连续信号的一个样值。

2.量化：将量值连续分布的样值，归并到有限个取值范围内。

3.编码：用二进制数字代码，表达这有限个值域（量化区）。

2、解调3、抽样定理从频谱图清楚地看到，能用低通滤波器完整地分割出一个F（ω）的关键条件是ωs≥2ωm，或f s≥2f m。

这里2f m 是基带信号最大频率，2f m 叫做奈奎斯特抽样频率。

抽样定理告诉我们，只要抽样频率不小于2f m，从理想抽样序列就可无失真地恢复原信号。

二、带通抽样带通信号的带宽B=f H-f L，且B<<f H，抽样频率f s 应满足f s=2B(1+K/N)=2f H/N 式中，K=f H/B-N，N 为不超过f H/B 的最大整数。

由于0≤K<1，所以f s在2B～4B 之间。

当f H >> B 即N >>1 时f S =2B。

当f S > 2B(1+R/N) 时可能出现频谱混叠现象（这一点是与基带信号不同的）例：f H= 5MHz，f L = 4MHz，f S =2MHz 或3MHz 时，求M S(f)§6.3 脉冲幅度调制（PAM）理想抽样采用的单位冲击序列，实际中是不存在的，实际抽样时采用的是具有一定脉宽和有限高度的窄脉冲序列来近似。

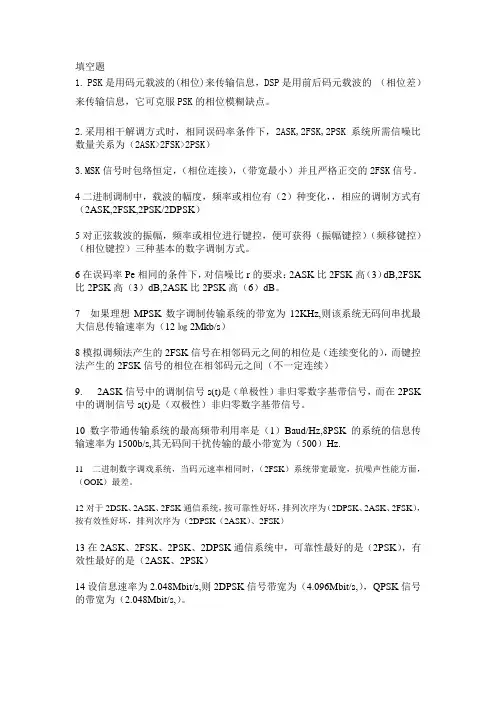

填空题1. PSK是用码元载波的(相位)来传输信息，DSP是用前后码元载波的（相位差）来传输信息，它可克服PSK的相位模糊缺点。

2.采用相干解调方式时，相同误码率条件下，2ASK,2FSK,2PSK系统所需信噪比数量关系为（2ASK>2FSK>2PSK）3.MSK信号时包络恒定，（相位连接），（带宽最小）并且严格正交的2FSK信号。

4二进制调制中，载波的幅度，频率或相位有（2）种变化，，相应的调制方式有（2ASK,2FSK,2PSK/2DPSK）5对正弦载波的振幅，频率或相位进行键控，便可获得（振幅键控）（频移键控）（相位键控）三种基本的数字调制方式。

6在误码率Pe相同的条件下，对信噪比r的要求：2ASK比2FSK高（3）dB,2FSK 比2PSK高（3）dB,2ASK比2PSK高（6）dB。

7 如果理想MPSK数字调制传输系统的带宽为12KHz,则该系统无码间串扰最大信息传输速率为（12㏒2Mkb/s）8模拟调频法产生的2FSK信号在相邻码元之间的相位是（连续变化的），而键控法产生的2FSK信号的相位在相邻码元之间（不一定连续）9. 2ASK信号中的调制信号s(t)是（单极性）非归零数字基带信号，而在2PSK 中的调制信号s(t)是（双极性）非归零数字基带信号。

10数字带通传输系统的最高频带利用率是（1）Baud/Hz,8PSK的系统的信息传输速率为1500b/s,其无码间干扰传输的最小带宽为（500）Hz.11 二进制数字调戏系统，当码元速率相同时，（2FSK）系统带宽最宽，抗噪声性能方面，（OOK）最差。

12对于2DSK、2ASK、2FSK通信系统，按可靠性好坏，排列次序为（2DPSK、2ASK、2FSK），按有效性好坏，排列次序为（2DPSK（2ASK）、2FSK）13在2ASK、2FSK、2PSK、2DPSK通信系统中，可靠性最好的是（2PSK），有效性最好的是（2ASK、2PSK）14设信息速率为2.048Mbit/s,则2DPSK信号带宽为（4.096Mbit/s,），QPSK信号的带宽为（2.048Mbit/s,）。

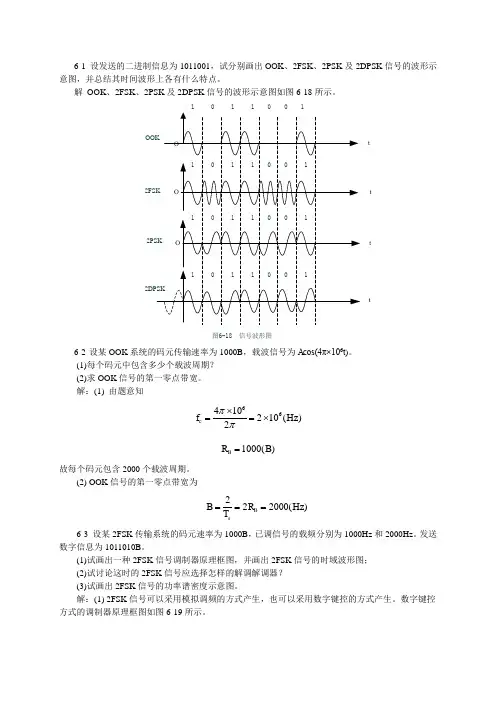

6-1 设发送的二进制信息为1011001，试分别画出OOK 、2FSK 、2PSK 及2DPSK 信号的波形示意图，并总结其时间波形上各有什么特点。

解 OOK 、2FSK 、2PSK 及2DPSK 信号的波形示意图如图6-18所示。

tttt图6-18 信号波形图6-2 设某OOK 系统的码元传输速率为1000B ，载波信号为A cos(4π×106t )。

(1)每个码元中包含多少个载波周期？ (2)求OOK 信号的第一零点带宽。

解：(1) 由题意知66410210()2c f Hz ππ⨯==⨯1000()B R B =故每个码元包含2000个载波周期。

(2) OOK 信号的第一零点带宽为222000()B sB R Hz T === 6-3 设某2FSK 传输系统的码元速率为1000B ，已调信号的载频分别为1000Hz 和2000Hz 。

发送数字信息为1011010B 。

(1)试画出一种2FSK 信号调制器原理框图，并画出2FSK 信号的时域波形图； (2)试讨论这时的2FSK 信号应选择怎样的解调解调器？ (3)试画出2FSK 信号的功率谱密度示意图。

解：(1) 2FSK 信号可以采用模拟调频的方式产生，也可以采用数字键控的方式产生。

数字键控方式的调制器原理框图如图6-19所示。

图6-19键控法产生2FSK 信号的原理图由题意知，码元传输速率R B =1000B ，若设“1”码对应的载波频率为f 1=1000Hz ，“0”码对应的载波频率为f 1=2000Hz ，则在2FSK 信号的时间波形中，每个“1”码元时间内共有1个周期的载波，每个“0”码元时间内有2个周期的载波。

2FSK 信号的时间波形如图6-20所示。

【注：实际中键控法的波形一般不连续。

】t2FSK图6-20 2FSK 信号的时间波形(2) 由于2FSK 信号的频谱有较大的重叠，若采用非相干解调是上下支路有较大串扰，使解调性能下降。

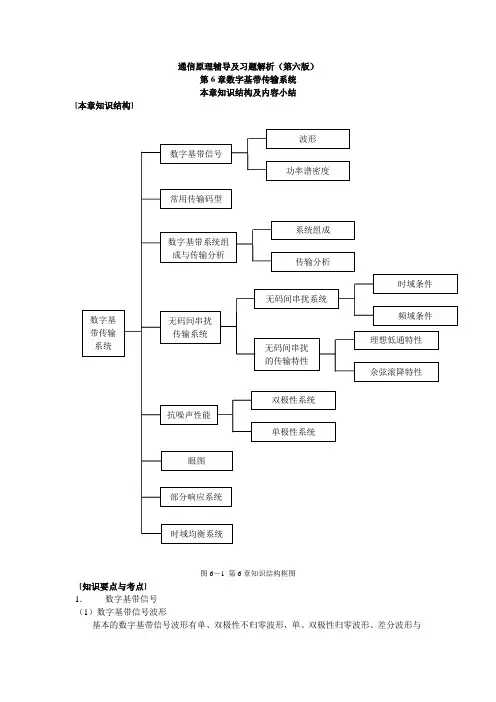

通信原理辅导及习题解析（第六版）第6章数字基带传输系统本章知识结构及内容小结[本章知识结构]图6－1 第6章知识结构框图[知识要点与考点]1．数字基带信号（1）数字基带信号波形基本的数字基带信号波形有单、双极性不归零波形，单、双极性归零波形、差分波形与多电平波形。

（2）数字基带信号的数学表达式 ①()()nsn s t a g t nT ∞=-∞=-∑式中，()s t 为单极性时，n a 取0或＋1；()s t 为双极性时，n a 取＋1或－1。

()g t 可取矩形 ②()()nn s t s t ∞=-∞=∑（3）数字基带信号的功率谱密度[]212212()(1)()()()(1)()()s s s s s s m P f f P P G f G f f PG mf P G mf f mf δ∞=-∞=--++--∑① 二进制数字基带信号的功率谱密度可能包含连续谱与离散谱。

其中，连续谱总是存在，根据连续谱确定信号带宽；在双极性等概信号时，离散谱不存在，根据离散谱确定直流分量与定时分量； ② 二进制不归零基带信号的带宽为s f （1/s s f T =）；二进制归零基带信号的带宽为1/τ。

2．常用传输码型常用传输码型有三电平码（AMI 码、HDB3码）与二电平码（双相码、差分双相码、密勒码、CMI 码、块编码）。

其中，AMI 码与HDB3码需要重点掌握。

（1）AMI 码将消息码的“1”(传号)交替地变换为“+1”和“－1”，而“0”(空号)保持不变。

（2）HDB3码 ① 编码规则：当连0数目不超过3个时，同AMI 码；连0数目超过3时，将每4个连“0”化作一小节，定义为B00V ；V 与前一个相邻的非0脉冲极性相同，相邻的V 码之间极性交替。

V 的取值为+1或-1；B 的取值可选0、+1或-1；V 码后面的传号码极性也要交替。

② 译码规则：寻找破坏脉冲V 码，即寻找两个相邻的同极性码，后一个码为V 码；V 码与其之前的3个码一起为4个连0码；将所有-1变成+1后便得到原消息代码。

《通信原理》习题参考答案第六章6-1. 设发送数字信息为011011100010，试分别画出OOK 、2FSK 、2PSK 及2DPSK 信号的波形示意图。

解：6-4. 假设在某2DPSK 系统中，载波频率为2400Hz ，码元速率为1200B ，已知相对码序列为1100010111：（1）试画出2DPSK 信号波形（注：相位偏移可自行假设）；ϕ∆ （2）若采用差分相干解调法接收该信号时，试画出解调系统的各点波形；（3）若发送信息符号0和1的概率分别为0.6和0.4，试求2DPSK 信号的功率谱密度。

解：（1）载波频率为码元速率的2倍0 1 1 0 1 1 1 0 0 0 1 0OOK2FSK2PSK2DPSK2DPSK1 1 0 0 0 1 0 1 1 1（2）相干解调系统的原理框图如下：1 1 0 0 0 1 0 1 1 1abcdef（3） ，其中：)]2400()2400([41)]()([41-++=-++=f P f P f f P f f P P s s c s c s E∑+∞∞---++--=)()(])1([)()()1(2212221s s ss s mf f mf G a P Paf f G a a P P f P δ∑+∞∞--+=)()(04.0)1(196.022s s s mf f m Sa f f Sa f δππ)(04.0)()1200/(sin 115222f f f δππ+=∴⎪⎪⎭⎪⎪⎬⎫⎪⎪⎩⎪⎪⎨⎧-⎥⎦⎤⎢⎣⎡-++⎥⎦⎤⎢⎣⎡+=2222)2400()2400(1200sin )2400()2400(1200sin 2.29f f f f P E ππ)]2400()2400([01.0-+++f f δδ6-5. 设载频为1800Hz ，码元速率为1200B ，发送数字信息为011010：（1）若相位偏差代表“0”、代表“1”，试画出这时的︒=∆0ϕ︒=∆180ϕ2DPSK 信号波形；（2）又若代表“0”、代表“1”，则这时的2DPSK 信号︒=∆270ϕ︒=∆90ϕ的波形又如何？（注：在画以上波形时，幅度可自行假设。
