《电阻的串联和并联》知识清单一、电阻串联1、定义电阻串联是指将多个电阻依次首尾相连，使电流依次通过每个电阻的连接方式。

2、特点（1）电流处处相等在串联电路中，由于电流只有一条路径可走，所以通过每个电阻的电流大小都相等。

即 I ＝ I1 ＝ I2 ＝ I3 ＝… ＝ In （其中 I 为总电流，I1、I2、I3…In 分别为通过各个电阻的电流）。

（2）总电压等于各部分电压之和因为串联电路中每个电阻都会对电流产生阻碍作用，从而产生电压降，所以总电压等于各个电阻两端电压之和。

即 U ＝ U1 ＋ U2 ＋ U3 ＋… ＋ Un （其中 U 为总电压，U1、U2、U3…Un 分别为各个电阻两端的电压）。

（3）总电阻等于各电阻之和串联电阻的总电阻等于各个电阻阻值相加。

即 R ＝ R1 ＋ R2 ＋ R3 ＋… ＋ Rn （其中 R 为总电阻，R1、R2、R3…Rn 分别为各个电阻的阻值）。

3、分压原理串联电路中，各个电阻两端的电压与电阻的阻值成正比。

即 U1 ／U2 ＝ R1 ／ R2 。

电阻越大，其两端分担的电压就越大。

4、实例应用（1）在手电筒中，电池、灯泡和开关通常是串联连接的，以确保电流依次通过这些元件。

（2）在一些需要分压的电路中，如测量较大电压时使用的分压电阻，就是利用串联电阻的分压原理来实现的。

二、电阻并联1、定义电阻并联是指将多个电阻的一端连接在一起，另一端也连接在一起，使电流分别通过各个电阻的连接方式。

2、特点（1）电压处处相等在并联电路中，各个电阻两端的电压相等。

即 U ＝ U1 ＝ U2 ＝ U3 ＝… ＝ Un （其中 U 为总电压，U1、U2、U3…Un 分别为各个电阻两端的电压）。

（2）总电流等于各支路电流之和由于电流在并联电路中有多条路径可走，所以总电流等于通过各个电阻的电流之和。

即 I ＝ I1 ＋ I2 ＋ I3 ＋… ＋ In （其中 I 为总电流，I1、I2、I3…In 分别为通过各个电阻的电流）。

电阻的串联和并联关系电阻串联和并联是电路中常见的两种连接方式。

了解电阻的串联和并联关系对于电路设计和故障排查都非常重要。

本文将详细介绍电阻的串联和并联关系以及它们的特点和计算方法。

一、电阻的串联关系电阻的串联是指将多个电阻依次连接起来，电流在电路中顺序通过这些电阻。

串联连接的电阻形成了一个更大的总电阻。

1. 特点：- 串联电阻的总电阻等于各个电阻之和。

假设有两个串联的电阻R1和R2，总电阻Rt可以表示为：Rt = R1 + R2。

- 串联电阻中的电流在各个电阻之间是相等的，即电流保持稳定。

这是因为串联电路中的电流只有一条路径可以流动。

- 串联电路中的电压分配是根据电阻的比例来分配的。

较大的电阻将消耗更多的电压，而较小的电阻将消耗较少的电压。

2. 计算方法：- 对于只有两个串联电阻R1和R2的电路，总电阻Rt可以通过简单相加得到：Rt = R1 + R2。

- 对于多个电阻的串联电路，可以依次将各个电阻的阻值相加得到总电阻。

二、电阻的并联关系电阻的并联是指将多个电阻同时连接在一个节点上，电流在电路中同时通过这些电阻。

并联连接的电阻形成了一个更小的总电阻。

1. 特点：- 并联电阻的总电阻可以通过公式计算得到。

假设有两个并联的电阻R1和R2，总电阻Rt可以表示为：1/Rt = 1/R1 + 1/R2。

- 并联电路中的电压是相等的，各个并联电阻之间的电压相同。

这是因为并联电路中的电流可以根据分支电阻的不同选择流动路径。

- 并联电路中的电流分配是根据电阻的倒数比例来分配的。

较小的电阻将消耗更多的电流，而较大的电阻将消耗较少的电流。

2. 计算方法：- 对于只有两个并联电阻R1和R2的电路，可以使用公式：1/Rt = 1/R1 + 1/R2来计算总电阻Rt。

- 对于多个电阻的并联电路，可以使用类似的公式计算总电阻。

总结：电阻的串联和并联关系在电路中都起着重要作用。

串联电阻形成更大的总电阻，而并联电阻形成更小的总电阻。

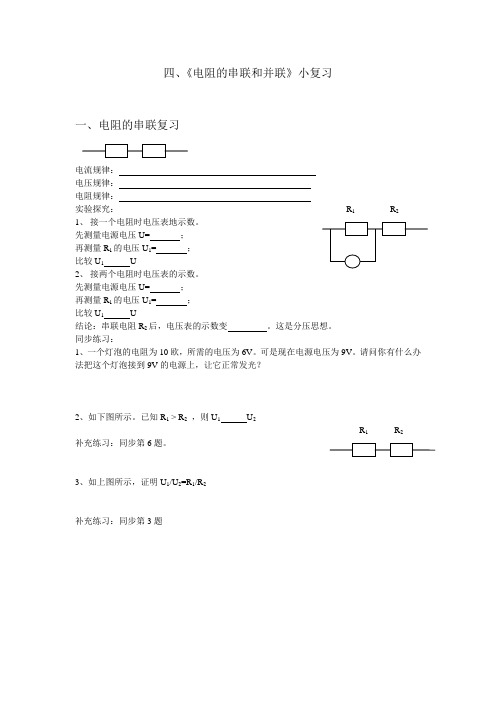

四、《电阻的串联和并联》小复习
一、电阻的串联复习
电流规律：
电压规律：
电阻规律：
实验探究： R 1 R 2
1、 接一个电阻时电压表地示数。

先测量电源电压U= ；
再测量R 1的电压U 1= ；
比较U 1 U
2、 接两个电阻时电压表的示数。

先测量电源电压U= ；
再测量R 1的电压U 1= ；
比较U 1 U
结论：串联电阻R 2后，电压表的示数变 。

这是分压思想。

同步练习：
1、一个灯泡的电阻为10欧，所需的电压为6V 。

可是现在电源电压为9V 。

请问你有什么办 法把这个灯泡接到9V 的电源上，让它正常发光？
2、如下图所示。

已知R 1 > R 2 ，则U 1 U 2
R 1 R 2 补充练习：同步第6题。

3、如上图所示，证明U 1/U 2=R 1/R 2
补充练习：同步第3题。

第四节电阻的串联和并联精选练习考点一、电阻的串联和并联1.（2018•山西）两根长度相同，粗细不同的锰铜丝，把它们串联在电路中（）A.粗的电流大，且电压也大B.细的电流大，且电压也大C.粗的、细的电流一样大，但细的电压大D.粗的、细的电流一样大，但粗的电压大【答案】C【解析】由题意知，这两个电阻丝是串联的，由于串联电路各处的电流都相等，所以通过粗锰铜丝的电流和细的锰铜丝的电流是相等的。

在材料和长度都相同时，导线粗的电阻小，所以细锰铜丝的电阻比粗锰铜丝的电阻大。

根据U=IR可知，在电流相同的情况下，电阻大的两端分得的电压多。

2.（2017•临沂中考）如图所示的电路中，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω。

当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（）A．电压表的示数减小B．电压表示数与电流表示数的比值不变C．当滑片移动中点时，电压表示数为2V D．当滑片移到a端时，电流表示数为0.2A【答案】B【解析】由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端的电压，电流表测电路中的电流。

（1）当开关闭合，滑片由b端向a端移动的过程中，接入电路中的电阻减小，电路中的总电阻减小，由I=U/R可知，电路中的电流增大，由U=IR可知，电压表的示数增大，故A错误；因电压表示数与电流表示数的比值等于定值电阻的阻值，所以，电压表示数与电流表示数的比值不变，故B正确；（2）当滑片移动中点时，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：6V =0.3A 11102022==+Ω+⨯ΩU I R R 滑，则电压表的示数：UR=IR=0.3A×10Ω=3V，故C 错误； （3）当滑片移到a 端时，电路为定值电阻的简单电路，电流表测电路中的电流，则电流表的示数：6V =0.6A 10'==ΩU I R ，故D 错误。

3.（2018•河北）如图所示电路电源电压不变，当开关S 从闭合到断开时（）A ．电流表A 1和电压表V 的示数都不变B ．电流表A 和电流表A 1的示数都变小C ．电流表A 和电压表V 的示数都不变D ．电流表A 1和电流表A 的示数都变大【答案】A【解析】当开关S 闭合时，电流表A 1测通过R 2的电流，R 1与R 2并联，当开关S 断开时，R 2两端电压依旧等于电源电压，其电阻值也不变，由欧姆定律可知，通过其电流不变，所以电流表A 1示数不变。

3.电阻的串联、并联及其应用[先填空]1．串联和并联电路图2­3­12．串联：把几个导体依次首尾相接如图甲所示．3．并联：把几个导体的一端连在一起，另一端连在一起，如图乙所示． 4．串、并联电路的特点1．横截面积不同的两个导体串联时，通过面积较大的导体的电流大．(×)2．两电阻并联时，电阻越大，单位时间内流过电阻某一横截面的电荷量越多．(×) 3．并联电阻的总阻值小于每个电阻的阻值．(√) [后思考]大型庆祝活动期间，街上的树上都挂满了装饰用的一串串小彩灯，这些小彩灯的额定电压一般只有几伏，但大多数使用了220 V 的照明电源，这些小灯泡是怎样连接的？【提示】 将足够多的小彩灯串联后一起接在电源上，使每一串小彩灯分得的电压之和等于220 V ，这样小彩灯就可以正常工作了．[合作探讨]探讨1：你家里的各个用电器采用的是什么连接方式？【提示】 各个用电器都需要220 V 的电压供电，因此必须将它们并联接入电路． 探讨2：电路中并联的电阻越多，电路的总阻值是越大还是越小？【提示】 由于1R ＝1R 1＋1R 2＋…，并联的电阻越多，相加项越多，1R越大，即并联电路的总阻值R 越小．[核心点击]1．串、并联电路总电阻的比较(1)串联电路中各电阻两端的电压跟它的阻值成正比．推导：在串联电路中，由于U 1＝I 1R 1，U 2＝I 2R 2，U 3＝I 3R 3，…，U n＝I n R n ，I ＝I 1＝I 2＝…＝I n ，所以有U 1R 1＝U 2R 2＝…＝U n R n ＝UR 总＝I . (2)并联电路中通过各支路电阻的电流跟它们的阻值成反比．推导：在并联电路中，U 1＝I 1R 1，U 2＝I 2R 2，U 3＝I 3R 3，…，U n ＝I n R n ，U 1＝ U 2＝…＝U n ，所以有I 1R 1＝I 2R 2＝…＝I n R n ＝I 总R 总＝U .(多选)三个阻值都为12 Ω的电阻，它们任意连接、组合，总电阻可能为( )A ．4 ΩB ．24 ΩC ．18 ΩD ．36 Ω【解析】 若三个电阻并联，R 总＝13R ＝4 Ω，A 正确；若三个电阻串联，R 总＝3R ＝36 Ω，D 正确；若两个电阻并联后和第三个电阻串联．R 总＝R ＋12R ＝12 Ω＋6 Ω＝18 Ω，C 正确；若两个电阻串联后和第三个电阻并联，R 总＝12×2436Ω＝8 Ω，B 错误．【答案】 ACD有三个电阻，R 1＝2 Ω，R 2＝3 Ω，R 3＝4 Ω，现把它们并联起来接入电路，则通过它们的电流之比I 1∶I 2∶I 3是( )A ．6∶4∶3B ．3∶4∶6C ．2∶3∶4D ．4∶3∶2【解析】 设并联电路两端电压为U ，则I 1∶I 2∶I 3＝U R 1∶U R 2∶U R 3＝12∶13∶14＝6∶4∶3，故正确选项为A.【答案】 A三个电阻器按照如图2­3­2所示的电路连接，其阻值之比为R 1∶R 2∶R 3＝1∶3∶6，则电路工作时，通过三个电阻器R 1、R 2、R 3上的电流之比I 1∶I 2∶I 3为( ) 【导学号：96322039】图2­3­2A ．6∶3∶1B ．1∶3∶6C ．6∶2∶1D ．3∶2∶1【解析】 电阻R 2和R 3是并联关系，则电流之比等于电阻之比的倒数，即I 2∶I 3＝R 3∶R 2＝2∶1；而R 1上的电流等于R 2和R 3的电流之和，故I 1∶I 2∶I 3＝3∶2∶1，选项D 正确．【答案】 D混联电路及其处理方法(1)混联电路：既有串联又有并联的较复杂连接电路． (2)混联电路的处理方法：①准确地判断出电路的连接方式，画出等效电路图． ②准确地利用串、并联电路的基本规律、特点． ③灵活地选用恰当的物理公式进行计算．[先填空]1．表头的三个参数(1)满偏电流I g ：指针指到最大刻度时的电流．(2)满偏电压U g ：电流表通过满偏电流时，加在它两端的电压． (3)内阻R g ：电流表的内阻． (4)三个参数之间的关系为：U g ＝I g R g . 2．电压表和电流表的改装(1)给表头串联一较大的电阻，分担较大的电压U R .如图2­3­3所示，就改装成一个电压表．图2­3­3(2)给表头并联一较小的电阻，分担较大的电流I R .如图2­3­4所示，就改装成大量程的电流表．图2­3­4[再判断]1．把小量程的电流表改装成大量程的电流表需串联一个电阻．(×) 2．改装后电压表的量程越大，其串联的分压电阻就越大．(√)3．若将分压电阻串联在电流表上改装成电压表后，增大了原电流表的满偏电压．(×) [后思考]某小量程电流表的满偏电流为5毫安，满偏电压为0.2伏特，该小量程电流表的内阻为多少？【提示】 根据欧姆定律，小量程电流表的内阻R g ＝U g I g ＝0.25×10－3Ω＝40 Ω.[合作探讨]实验室有一表头G ，满偏电流3 mA ，内阻100 Ω.图2­3­5探讨1：用它能直接测量3 A 的电流吗？ 【提示】 不能探讨2：要改装成一个大量程的电流表是串联一个电阻，还是并联一个电阻？ 【提示】 并联 [核心点击]有一个电流计G ，内电阻R g ＝10 Ω，满偏电流I g ＝3 mA.(1)要把它改装成量程为0～3 V 的电压表，应该串联一个多大的电阻？改装后电压表的内电阻是多大？(2)要把它改装成量程为0～3 A 的电流表，应该并联一个多大的电阻？改装后电流表的内电阻是多大？【解析】 (1)电流计的满偏电压为U g ＝I g R g ＝3×10－3×10 V＝0.03 V串联电阻需承担的电压U ′＝U －U g ＝3 V －0.03 V ＝2.97 V串联电阻的阻值为R ＝U ′I g ＝ 2.97 V3×10－3 A＝990 Ω.改装后电压表的内阻为R V ＝R ＋R g ＝1 000 Ω. (2)电流计两端电压U g ＝I g R g ＝3×10－3 A×10 Ω＝0.03 V分流电阻分担电流为I R ＝I －I g ＝(3－3×10－3)A ＝2.997 A由欧姆定律得分流电阻的阻值为R ＝U g I R ＝0.032.997A≈0.01 Ω 改装后电流表的总电阻为R A ＝RR g R ＋R g ＝0.01×100.01＋10Ω≈0.009 99 Ω.【答案】 (1)990 Ω 1 000 Ω (2)0.01 Ω 0．009 99 Ω(多选)如图2­3­6所示，四个相同的表头分别改装成两个电流表和两个电压表．电流表A 1的量程大于A 2的量程，电压表V 1的量程大于V 2的量程，把它们按如图所示接入电路，则( ) 【导学号：96322040】图2­3­6A ．电流表A 1的读数大于电流表A 2的读数B ．电流表A 1的偏转角小于电流表A 2的偏转角C ．电压表V 1的读数等于电压表V 2的读数D ．电压表V 1的偏转角等于电压表V 2的偏转角【解析】 改装后的电流表量程越大，电表的内阻越小，电流表A 1的量程大于A 2的量程，所以电流表A 1的内阻小于电流表A 2的内阻，两个电流表并联，电阻小的电流大，电流表A 1的读数大于电流表A 2的读数，A 正确；改装电流表的两个表头也是并联关系，因表头相同，故电流相等，指针偏角相等，B 错误；改装后的电压表量程越大，电表的内阻越大，电压表V 1的量程大于V 2的量程，所以电压表V 1的内阻大于电压表V 2的内阻，两个电压表串联，依据串联电路的分压作用特点，电压表V 1的读数大于电压表V 2的读数，故C 错误；其中两个表头也是串联关系，电流相等，偏角相等，D 正确．【答案】 AD电表改装四要点(1)改装为电压表需串联一个大电阻，且串联电阻的阻值越大，改装后电压表的量程越大．(2)改装为电流表需并联一个小电阻，且并联电阻的阻值越小，改装后电流表的量程越大．(3)改装过程把表头看成一个电阻R g，通过表头的满偏电流I g是不变的．(4)改装后电表的量程指的是当表头达到满偏电流时串联电路的总电压或并联电路的总电流．[先填空]1．限流式电路与分压式电路的比较(1)电流表外接①电路图：如图2­3­7甲所示电路．图2­3­7②R测与R真的关系：R测＜R真．③应用：测量小电阻误差小．(2)电流表内接①电路图：如图乙2­3­7所示电路． ②R 测与R 真的关系：R 测＞R 真． ③应用：测量大电阻时误差小． [再判断]1．待测电阻R x ≫R A 时，用电流表外接法误差较小．(×)2．测量时，为减小偶然误差常通过多次测量取平均值的方法．(√) 3．用外接法测电阻时，电流表的示数略大于电阻R 上的电流值．(√) [后思考]在“描绘小灯泡伏安特性曲线”实验中，滑动变阻器是采用限流式接法还是分压式接法？【提示】 因为该实验中要求小灯泡两端的电压变化范围较大，且要求电压要从0开始调节，所以滑动变阻器应采用分压式接法，如图所示．[合作探讨]用电流表和电压表测量电阻时，电路有两种接法，分别如图2­3­8甲、乙所示，请思考下列问题：甲 乙图2­3­8探讨1：两种接法是否等效？【提示】 两种接法都有误差，不等效．探讨2：若待测电阻的阻值很大，则哪种接法误差较小？ 【提示】 当R x ≫R A 时，用图甲电路测量误差较小． 探讨3：若待测电阻的阻值很小，则哪种接法误差较小？ 【提示】 当R x ≪R V 时，用图乙电路测量误差较小． [核心点击]1．伏安法测电阻原理欧姆定律给了我们测量电阻的一种方法，由R ＝UI可知，用电压表测出电阻两端的电压，用电流表测出通过电阻的电流，就可求出待测电阻的阻值．2．电流表的两种接法(1)直接比较法：适用于R x 、R A 、R V 的大小可以估计的情况．当R x ≫R A 时，采用内接法：当R x ≪R V 时，采用外接法，即大电阻用内接法，小电阻用外接法，可记忆为“大内小外”．(2)公式计算法当R x >R A R V 时，用电流表内接法； 当R x <R A R V 时，用电流表外接法； 当R x ＝R A R V 时，两种接法效果相同．(3)试触法：适用于R x 、R V 、R A 的阻值关系都不能确定的情况，如图2­3­9所示，把电压表的可动接线端分别试接b 、c 两点，观察两电表的示数变化．若电流表的示数变化明显，说明电压表的分流作用对电路影响大，应选用内接法；若电压表的示数有明显变化，说明电流表的分压作用对电路影响大，所以应选外接法．图2­3­9用伏安法测量某电阻R x 的阻值，现有实验器材如下：【导学号：96322041】A ．待测电阻R x ：范围在5～8 Ω，额定电流0.45 AB ．电流表A 1：量程0～0.6 A(内阻0.2 Ω)C ．电流表A 2：量程0～3 A(内阻0.05 Ω)D ．电压表V 1：量程0～3 V(内阻3 k Ω)E ．电压表V 2：量程0～15 V(内阻15 k Ω)F ．滑动变阻器R ：0～100 ΩG ．蓄电池：电动势12 V H ．导线，开关为了较准确地测量，并保证器材安全，电流表应选______，电压表应选________，并画出电路图．【解析】 待测电阻R x 的额定电流为0.45 A ，应选电流表A 1；额定电压U max ＝0.45×8 V ＝3.6 V ，应选电压表V 1；由于R V R x ＝3 0008＝375，R x R A ＝80.2＝40，故R V ≫R x ，因此选用电流表的外接法测电阻；因为电压表V 1量程小于3.6 V ，且要较准确地测量，故变阻器R 应选择分压式接法，其电路如图所示．【答案】 A 1 V 1 电路见解析用伏安法测金属电阻R x (约为5 Ω)的值，已知电流表内阻为1 Ω，量程为0.6 A ，电压表内阻为几千欧，量程为3 V ，电源电动势为9 V ，滑动变阻器的阻值为0～6 Ω，额定电流为5 A ，试画出测量R x 的原理图．【解析】 待测金属电阻R x ≪R A ·R V .应采用电流表外接法．如果采用变阻器限流接法，负载R x 的电压U min ＝56＋5×9 V＝4511 V ，U max ＝9 V ，调节范围4511～9 V ，显然所提供的电压表量程不够，应采用分压接法，电路原理图如图所示．【答案】 见解析图下列情况滑动变阻器必须选用分压式接法(1)要求回路中某部分电路电流或电压实现从零开始可连续调节时(如：测定导体的伏安特性、校对改装后的电表等电路)，或要求大范围内测量电压和电流时，必须采用分压式接法．(2)当待测用电器的电阻R 远大于滑动变阻器的最大值R 0时，必须采用分压式接法．(3)当电压表或电流表的量程太小时，若采用限流接法，电路中实际电压(或电流)的最小值仍超过电压表或电流表的量程，只能采用分压式接法．(4)在题目中有以下语言暗示时，比如：要求多测几组测量数据，要求精确测量等，一般也采用分压式接法．学业分层测评(九) (建议用时：45分钟)1．(多选)在图2­3­10所示的电路中，通过电阻R 1的电流I 1是( )图2­3­10A ．I 1＝U R 1B ．I 1＝U 1R 1C ．I 1＝U 2R 2D ．I 1＝U 1R 1＋R 2【解析】 I 1＝U 1R 1，R 1与R 2串联，故I 1＝I 2＝U 2R 2，从整体计算I 1＝I 2＝UR 1＋R 2，故B 、C 正确．【答案】 BC2．下列说法不正确的是( )A ．一个电阻和一根无电阻的理想导线并联总电阻为零B ．并联电路任一支路电阻都大于电路的总电阻C ．并联电路任一支路电阻增大(其他支路不变)总电阻也增大D ．并联电路任一支路电阻增大(其他支路不变)总电阻一定减少【解析】 由并联电路总电阻与各支路电阻的特点知A 、B 、C 正确，D 错． 【答案】 D3．三个电阻之比为R 1∶R 2∶R 3＝1∶2∶5，将这三个电阻并联，则通过这三支路的电流强度I 1∶I 2∶I 3之比为( ) 【导学号：96322126】A ．1∶2∶5B ．5∶2∶1C ．10∶5∶2D ．2∶5∶10【解析】 由并联电路两端电压相等得I 1＝U R 1，I 2＝U 2R 1，I 3＝U5R 1，得I 1∶I 2∶I 3＝10∶5∶2，C 正确．【答案】 C4．三根相同的电热丝分别全部串联和全部并联，接入相同的电压，它们发出相同的热量，所需通电时间之比为( )A ．9∶1B ．1∶9C ．3∶1D ．1∶3【解析】 设一根电热丝的电阻为R ，三根电热丝串联电阻为3R ，三根并联电阻为R /3.因为Q ＝U 2Rt ，所以当Q 、U 相等时，t 与R 成正比，t 1∶t 2＝9∶1.【答案】 A5．如图2­3­11所示的电路中，U ＝8 V 不变，电容器电容C ＝200 μF ，R 1∶R 2＝3∶5，则电容器的带电荷量为( )图2­3­11A ．1×10－3C B ．6×10－3C C ．6×10－4 CD ．1.6×10－3C【解析】 因为R 1、R 2串联，所以两电阻间的电压值与电阻值成正比，则U 1∶U 2＝R 1∶R 2＝3∶5，又U 1＋U 2＝8 V ，所以U 1＝3 V ，U 2＝5 V电容器与R 2并联，所以U C ＝U 2＝5 V ，所以Q ＝CU ＝1×10－3C ，选项A 正确． 【答案】 A6．两电阻R 1、R 2的电流I 和电压U 的关系如图2­3­12所示，以下正确的是( ) 【导学号：96322127】图2­3­12A ．R 1>R 2B ．R 1和R 2串联后的总电阻的I ­U 图线应在区域ⅢC ．R 1＝R 2D ．R 1和R 2并联后的总电阻的I ­U 图线应在区域Ⅱ【解析】 I ­U 图线中斜率的倒数等于电阻，即R 1<R 2，故A 、C 错误．R 1、R 2串联后的总电阻既大于R 1，又大于R 2，反映在图线上斜率应该最小，即在Ⅲ区，故B 正确．R 1、R 2并联后的总电阻小于R 1，反映在图线上斜率应该最大，即在Ⅰ区，故D 错误．【答案】 B7．把小量程电流表(表头)改装成量程较大的电流表时，下列说法中正确的是( ) 【导学号：96322128】A ．改装的原理是串联电阻能减小电流的作用B ．改装后，原电流表本身允许通过的最大电流值并不改变C ．改装后原电流表自身的电阻增大了D ．改装后使用时，通过原电流表的电流就可以大于改装前允许通过它的最大电流了 【解析】 把表头改装成较大量程的电流表时，并联电阻使较多的电流通过该电阻进行分流而扩大电流的通过量，但原电流表本身允许通过的最大电流值并不改变，选项B 正确．【答案】 B8．如图2­3­13所示的电路中，电阻R 均为100 Ω，U ＝30 V ，求理想电压表的示数为多少？图2­3­13【解析】 因电压表为理想电压表，去掉这条支路后只剩下三个电阻串联，与电压表相连的两个电阻只起导线的作用，简化电路图如图所示，由串联电路的分压规律得U ′＝13U ＝13×30 V＝10 V.【答案】 10 V9．一电流表(表头)并联一个分流电阻后就改装成一个大量程的电流表，当把它和标准电流表串联后去测某电路中的电流时，发现标准电流表读数为1 A ，而改装电流表的读数为1.1 A ，稍微偏大一些，为了使它的读数准确，应( ) 【导学号：96322129】A ．在原分流电阻上再并联一个较大的电阻B ．在原分流电阻上再串联一个较小的电阻C ．在原分流电阻上再串联一个较大的电阻D ．在原分流电阻上再并联一个较小的电阻【解析】 改装表示数偏大，说明改装成电流表时并联的分流电阻偏大．故要使内阻稍微变小一些，需要在原分流电阻上再并联一个较大的电阻，故A 正确．【答案】 A10．如图2­3­14所示为一双量程电压表的示意图，已知电流表G 的量程为0～100 μA ，内阻为600 Ω，则图中串联的分压电阻R 1和R 2的阻值分别为多大？图2­3­14【解析】 用5 V 量程时，I g ＝5 V R 1＋R g ；用15 V 量程时，I g ＝15 VR 1＋R 2＋R g，由以上两式解得：R 1＝4.94×104Ω，R 2＝105Ω.【答案】 4.94×10410511．现有一个灵敏电流计，它的满偏电流为I g ＝1 mA ，内阻R g ＝200 Ω，若要将它改装成量程为5 A 的电流表，应并联一个多大的电阻？改装后的电流表测量电流时，指针指在表盘上原来0.2 mA 处，则被测电流的大小是多少？【解析】 要把电流计改装成量程更大的电流表，需要并联一个小电阻，根据并联电路的特点可知，两支路两端电压相等，则I g R g ＝(I －I g )R ，代入数据可得R ≈0.04 Ω.因为量程扩大了5 000倍，所以原来0.2 mA 处对应的电流为1 A.【答案】 0.04 1 A12．如图2­3­15所示为用伏安法测定一个定值电阻的阻值的实验所需的器材实物图，器材规格如下：图2­3­15A ．待测电阻R x (约100 Ω)；B ．直流毫安表(量程0～20 mA ，内阻50 Ω)；C ．直流电压表(量程0～3 V ，内阻5 k Ω)；D ．直流电源(输出电压6 V ，内阻不计)；E ．滑动变阻器(阻值范围0～15 Ω，允许最大电流1 A)；F ．开关1个，导线若干．根据器材规格及实验要求，在本题的实物图上连线．【解析】 先确定电路是采用电流表内接电路还是外接电路R x R A ＝100 Ω50 Ω＝2<R VR x＝5×103Ω100 Ω＝50，所以采用电流表外接法．再确定滑动变阻器是采用限流还是分压接法．若采用限流接法，则滑动变阻器阻值达到最大时，电路中电流最小，I ＝U R x ＋R ＋R A ＝6100＋15＋50A≈36 mA，此时电阻R x 的电压约为3.6 V ，均已超过电流表和电压表的量程，故必须采用滑动变阻器分压式接法．实验电路如图甲所示，实物连线如图乙所示．甲乙【答案】 见解析2.磁场对通电导线的作用——安培力[先填空]1．安培力磁场对通电导线的作用力．2．科学探究：安培力与哪些因素有关(1)实验探究采用的方法：控制变量法．(2)当通电导线与磁感线垂直时，实验结论是：①当其他因素不变，磁感应强度增大时，安培力增大；②当其他因素不变，电流增大时，安培力增大；③当其他因素不变，导体长度增大时，安培力增大；④安培力的方向由磁场方向和电流方向共同决定．3．安培力的大小(1)F＝ILB.(2)适用条件①通电导线与磁场方向垂直．②匀强磁场或非匀强磁场中很短的导体．[再判断]1．通电导体在磁场中所受安培力为零，该处磁场感应强度一定为零．(×)2．两根通电导线在同一匀强磁场中，若导线长度相同，电流大小相等，则所受安培力大小相等，方向相同．(×)3．通以10 A电流的直导线，长为0.1 m，处在磁感应强度为0.1 T的匀强磁场中，所受安培力可能为0.02 N．(√)[后思考]通电导体在磁场中所受安培力F的大小一定等于ILB吗？【提示】不一定．只有当通电导体中的电流方向与磁场方向垂直时，安培力F才等于ILB.[合作探讨]如3­2­1所示，利用下列实验装置可以探究安培力的大小与磁场、电流大小的关系．(1)在B、L一定时，增大电流I，导线受力怎么变化？(2)在B、I一定时，增大导线的长度L，导线受力怎么变化？3­2­1【提示】(1)当B、L一定时，增大电流I、导线受的力变大．(2)当B 、I 一定时，增大导线长度L 导线受力变大． [核心点击]1．当电流方向与磁场方向垂直时，F ＝ILB .此时通电导线所受安培力最大． 2．当电流方向与磁场方向不垂直时，F ＝ILB sin θ(θ是I 和B 之间的夹角)． 3．当通电导线的方向和磁场方向平行(θ＝0°或θ＝180°)时，安培力最小，等于零． 4．若导线是弯曲的，公式中的L 并不是导线的总长度，而应是弯曲导线的“有效长度”．它等于连接导线两端点直线的长度(如图3­2­2所示)，相应的电流方向沿两端点连线由始端流向末端．图3­2­2一根长为0.2 m 、电流为2 A 的通电导线，放在磁感应强度为0.5 T 的匀强磁场中，受到的安培力大小不可能是( )A ．0.4 NB ．0.2 NC ．0.1 ND ．0【解析】 由安培力的公式F ＝ILB sin θ可知，安培力的大小与I 和B 的夹角有关．当θ＝90°时，F 最大，F max ＝ILB ＝2×0.2×0.5 N＝0.2 N ．当θ＝0°时，F 最小，F min ＝0，故F 的大小范围是0≤F ≤0.2 N，故B 、C 、D 可能，A 不可能．【答案】 A如图3­2­3所示，导线框中电流为I ，导线框垂直于磁场放置，磁感应强度为B ，AB 与CD 相距为d ，则MN 所受安培力大小为( )【导学号：96322061】图3­2­3A ．F ＝BIdB ．F ＝BId sin θC ．F ＝BIdsin θD ．F ＝BId cos θ【解析】 导线与B 垂直，F ＝BI dsin θ.【答案】 C如图所示，在匀强磁场中放有下列各种形状的通电导线，电流均为I，磁感应强度均为B，求各导线所受到的安培力的大小．【解析】A图中，F＝IlB cos α，这时不能死记公式而错写成F＝IlB sin α.要理解公式本质是有效长度或有效磁场，正确分解．B图中，B⊥I，导线在纸平面内，故F＝IlB.C 图是两根导线组成的折线abc，整体受力实质上是两部分直导线分别受力的矢量和，其有效长度为ac，故F＝2IlB.D图中，从a→b的半圆形电流，分析圆弧上对称的每一小段电流，受力抵消合并后，其有效长度为ab，故F＝2IRB.E图中，F＝0.【答案】A：IlB cos αB：IlB C：2IlBD：2IRB E：0计算安培力大小应注意的问题(1)应用公式F＝IlB，电流方向必须与磁场方向垂直．(2)通电导线放入磁场中，有可能不受安培力的作用．(3)公式F＝IlB中的l不一定是导线的实际长度，而应是“有效长度”．[先填空]1．安培力的方向(1)左手定则：伸出左手，四指并拢，使大拇指和其余四指垂直，并且都跟手掌在同一平面内，让磁感线垂直穿过手心，四指指向沿电流方向，则大拇指所指方向就是通电导线所受安培力的方向．(2)方向特点：安培力的方向既与电流方向垂直，又与磁场方向垂直，即安培力方向垂直于电流方向和磁场方向所确定的平面．2．电动机(1)原理：利用磁场对通电线圈的安培力使线圈在磁场中旋转． (2)作用：把电能转化为机械能．(3)分类⎩⎪⎨⎪⎧直流电动机：由磁场、转动线圈、滑环、电刷 及电源组成，滑环在其中起了一个换向器的作用交流电动机：如家用电风扇、洗衣机、抽油烟机等都是交流电动机.[再判断]1．当通电直导线垂直于磁场方向时，安培力的方向和磁场方向相同．(×) 2．磁感应强度的方向与安培力的方向垂直．(√) 3．电动机是把电能转化为机械能的装置．(√) [后思考]通电直导线在磁场中所受安培力的方向一定跟电流的方向垂直吗？【提示】 一定．根据左手定则可判断安培力的方向垂直于电流和磁场方向．[合作探讨]如图3­2­4所示，利用下列装置可以探究安培力的方向与磁场、电流方向的关系． (1)图中磁场方向向哪？闭合电键后，导线中电流方向向哪？(2)闭合电键后，通电导线所受安培力的方向与磁场、电流方向存在什么关系？图3­2­4【提示】 (1)磁场方向竖直向下、电流方向从里向外． (2)安培力的方向与磁场方向、电流方向都垂直． [核心点击]1．电流方向、磁场方向和安培力方向三者的因果关系(1)电流方向和磁场方向间没有必然联系，这两个方向的关系是不确定的．(2)电流方向和磁场方向共同决定了安培力的方向，一旦这两个方向确定，安培力的方向是唯一的．(3)已知安培力方向和磁场方向时，电流方向不确定；已知安培力方向和电流方向时，磁场方向不确定．2．电场力与磁场力的方向对比请画出如图3­2­5所示的甲、乙、丙三种情况下，导线受到的安培力的方向．甲乙丙图3­2­5【解析】画出甲、乙、丙三种情况的侧面图，利用左手定则判定出在甲、乙、丙三种情况下，导线所受安培力的方向如图所示．甲乙丙【答案】见解析如图3­2­6所示，磁场方向竖直向下，长度为l的通电直导线ab处于磁场中，由水平位置1绕a点在竖直平面内转到位置2的过程中，通电导线所受安培力是( ) 【导学号：96322062】图3­2­6A．数值变大，方向不变B．数值变小，方向不变C．数值不变，方向改变D．数值、方向均改变【解析】安培力F＝ILB，电流不变，垂直直导线的有效长度减小，安培力减小，安培力的方向总是垂直B、I所构成的平面，所以安培力的方向不变，故选项B正确．【答案】 B音圈电机是一种应用于硬盘、光驱等系统的特殊电动机．如图3­2­7是某音圈电机的原理示意图，它由一对正对的磁极和一个正方形刚性线圈构成，线圈边长为L，匝数为n，磁极正对区域内的磁感应强度方向垂直于线圈平面竖直向下，大小为B，区域外的磁场忽略不计．线圈左边始终在磁场外，右边始终在磁场内，前后两边在磁场内的长度始终相等．某时刻线圈中电流从P流向Q，大小为I.图3­2­7(1)求此时线圈所受安培力的大小和方向．(2)若此时线圈水平向右运动的速度大小为v，求安培力的功率．【解析】(1)由安培力表达式F＝BIL可知，线圈所受的安培力F＝nBIL，由左手定则可判断安培力方向水平向右．(2)由功率公式P＝Fv可知，安培力的功率P＝nBILv.【答案】(1)安培力的大小：nBIL方向：水平向右(2)安培力的功率：nBILv左手定则应用的几个要点(1)安培力方向既垂直于电流的方向，又垂直于磁场的方向，所以应用左手定则时，必须使大拇指指向与四指指向和磁场方向均垂直．(2)由于电流方向和磁场方向不一定垂直，所以磁场方向不一定垂直穿入手掌，可以与四指方向成某一夹角，但四指一定要指向电流方向．学业分层测评(十六)(建议用时：45分钟)1．如图3­2­8是“探究影响通电导体在磁场中受力因素”的实验示意图．三块相同蹄形磁铁并列放置在水平桌面上，导体棒用图中1、2、3、4轻而柔软的细导线悬挂起来，它们之中的任意两根与导体棒和电源构成回路．认为导体棒所在位置附近为匀强磁场，最初导线1、4接在直流电源上，电源没有在图中画出．关于接通电源时可能出现的实验现象，下列叙述正确的是( )【导学号：96322154】图3­2­8A．仅拿掉中间的磁铁，导体棒摆动幅度不变B．改变电流方向同时改变磁场方向，导体棒摆动方向将会改变C．仅改变电流方向或仅改变磁场方向，导体棒摆动方向一定改变D．增大电流的同时并改变接入导体棒上的细导线，接通电源时，导体棒摆动幅度一定增大【解析】仅拿掉中间的磁铁，导体棒在磁场中的有效长度减小，所受安培力减小，摆动幅度减小，选项A错误；改变电流方向同时改变磁场方向，导体棒所受安培力方向不变，仅改变其中一个方向时，安培力方向改变，选项B错误，C正确；增大电流的同时，减小导体棒在磁场中的有效长度，所受安培力可能减小，摆动幅度可能减小，选项D错误．【答案】 C2．在赤道上空，有一条沿东西方向水平架设的导线，当导线中的自由电子自西向东沿导线做定向移动时，导线受到地磁场的作用力的方向为( )A．向北B．向南C．向上D．向下【解析】导线中的自由电子自西向东沿导线定向移动时，形成的电流自东向西．赤道上空地磁场方向由南水平指向北，由左手定则可判断导线受到的安培力方向向下．答案为D.【答案】 D3．在如图所示的四个图中，标出了磁场B的方向、通电直导线中电流I的方向，以及通电直导线所受安培力F的方向，其中正确的是( )【解析】安培力的方向一定与直导线和磁场所决定的平面垂直，A、B均错误，由左手定则可判断C错误，D正确．【答案】 D4．如图3­2­9所示，均匀绕制的螺线管水平放置，在其正中心的上方附近用绝缘绳水。

第四节 电阻的串联和并联01 知识管理1．电阻的串联规 律：几个电阻串联后相当于增加了导体的________，串联电路的总电阻的阻值比任何一个分电阻的阻值都________．两个串联电阻的总电阻等于各分电阻之________，R ＝________．推导过程：串联电路中：U ＝________，IR ＝________，所以R ＝R 1＋R 2.注 意：(1)n 个相同的电阻R 串联，总电阻为________．(2)串联电路中，若其中一个电阻增大，电路的总电阻也增大．(3)串联分压：电压的分配与其电阻成正比，U 1U 2＝________． 2．电阻的并联规 律：几个电阻并联后相当于增加了导体的________，电阻并联后总电阻的阻值比任何一个分电阻的阻值________．两个并联电阻的总电阻的倒数等于两个分电阻的________，1R＝________． 推导过程：并联电路中：I ＝________，U R ＝________，所以1R ＝1R 1＋1R 2. 注 意：(1)R 1与R 2并联，总电阻为________．(2)n 个相同的电阻R 并联，总电阻为R n. (3)并联电路中，若其中一个电阻增大，电路的总电阻________．(4)并联分流：电流的分配与其电阻成反比，I 1I 2＝________． 02 基础题1．电阻R 1＝10 Ω，电阻R 2＝30 Ω，则R 1和R 2并联的总电阻是( )A ．40 ΩB ．7.5 ΩC ．大于10 Ω小于30 ΩD ．20 Ω2．把n 个阻值相等的定值电阻串联时，总阻值为R 1；如果把它们并联时，总阻值为R 2.则R 1∶R 2等于( )A ．n 2B ．n C.1n D.1n 2 3．一个滑动变阻器标有“1.5 A 50 Ω”的字样，当它与一个阻值为30 Ω的电阻串联接入电路时，整个电路总电阻的变化范围为( )A ．30～80 ΩB ．0～80 ΩC ．0～50 ΩD ．0～30 Ω4．如图所示，R 1＝5 Ω，R 2＝10 Ω，闭合开关，电流表示数为0.2 A ，下列计算结果正确的是( )A ．R 1两端电压为2 VB ．R 2两端电压为1 VC ．电源两端电压为3 VD ．电路总电阻为20 Ω（4） （6） （7）5．一只3 Ω的电阻和一只6 Ω的电阻，它们串联起来后的总电阻为________Ω，它们并联起来后的总电阻为________Ω.6．如图所示，R 1＝4 Ω，R 2＝6 Ω，当开关S 闭合时，通过R 1与R 2的电流之比为________；加在R 1与R 2两端的电压之比为________．7．如图所示，电源电压为15 V ，R 1为40 Ω；开关S 闭合后，电流表A 的示数为0.5 A ．求：(1)R 1、R 2并联后的总电阻多大？ (2)R 2是多大？03 中档题8．如图所示，电源电压保持不变，只闭合开关S时，电流表的示数为0.2 A，若再闭合开关S1，发现电流表的示数为0.5 A，此时通过R1的电流为)1，通过R2的电流为)2，则( )A．I1∶I2＝2∶5 B．I1∶I2＝3∶5 C．R1∶R2＝3∶2 D．R1∶R2＝2∶3（8）（9）（10）（11）9．如图a是一个用电压表的示数反映温度变化的电路原理图，其中电源电压U＝4.5 V，且保持不变，电压表量程为0～3 V，R0是300欧的定值电阻，R t是热敏电阻，其电阻随环境温度变化的关系如图b所示．若闭合开关S( )A．环境温度为40℃时，热敏电阻阻值是150欧 B．电压表V示数越小，环境温度越高C．电压表的最小示数是1.5 V D．此电路允许的最高环境温度为60 ℃10．如图所示的电路，电源电压恒定，已知R0＝40 Ω、R＝5 Ω，S1、S2都闭合时，电压表示数为9 V；若只闭合S1时，电压表示数为________V，通过R的电流是________A.11．在如图所示的电路中，电源电压保持不变，当开关S闭合，甲、乙两表为电压表时，两表的示数之比U甲∶U 乙＝5∶4，则R1∶R2＝________；当开关S断开，甲、乙为电流表时，两表示数之比是I甲∶I乙＝________．12．图甲的电路中，电源电压恒为12 V，滑动变阻器的铭牌上标有“100 Ω0.5 A”字样，图乙为R1的)－U 图像，R1的阻值为________Ω.当电路中的电流为0.2 A时，滑动变阻器R2接入电路的阻值为________Ω.为了不损坏滑动变阻器，R2接入电路的阻值应不小于________Ω.04 拓展题13．如图1所示，电源电压保持不变，R1＝10 Ω.当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图2线段AB表示．求：(1)电源电压；(2)滑片P滑到ab中点时电压表的示数．。

串并联知识点总结一、串联电路1. 定义串联电路是指将电子元件依次连接在同一回路中，形成一个闭合电路的连接方式。

这种连接方式下，电流只能顺序流过每个电子元件，电流的大小相等。

2. 特点(1) 电流相等：串联电路中的电流在每个电子元件内是相等的，电流大小取决于串联电路的总电压和总电阻。

(2) 电压分配：串联电路中的电压会依次分配给每个电子元件，电压大小取决于串联电路的总电压和每个电子元件的电阻。

(3) 电阻相加：串联电路中的总电阻等于各个电子元件的电阻之和。

3. 计算公式(1) 串联电路的总电阻Rt等于各个电子元件的电阻之和，即Rt=R1+R2+…+Rn。

(2) 串联电路的总电压等于各个电子元件的电压之和，即Ut=U1+U2+…+Un。

(3) 串联电路中的电流等于总电压除以总电阻，即It=Ut/Rt。

4. 应用串联电路常用于需要依次经过多个电子元件的场合，例如电子设备的电源供电部分、数码产品的电路连接等。

二、并联电路1. 定义并联电路是指将电子元件同时连接在同一回路中，形成一个并联的连接方式。

这种连接方式下，电流可以同时流过每个电子元件，电流的大小可以不相等。

2. 特点(1) 电流分配：并联电路中的电流可以分配给每个电子元件，电流大小根据每个电子元件的电阻决定。

(2) 电压相等：并联电路中的电压是相等的，即每个电子元件的两端电压相等。

(3) 电阻的计算：并联电路中的总电阻等于各个电子元件的电阻的倒数之和的倒数。

3. 计算公式(1) 并联电路的总电阻Rt等于各个电子元件的电阻的倒数之和的倒数，即1/Rt=1/R1+1/R2+…+1/Rn。

(2) 并联电路的总电流等于各个电子元件的电流之和，即It=I1+I2+…+In。

(3) 并联电路中的总电压等于各个电子元件的电压相等，即Ut=U1=U2=…=Un。

4. 应用并联电路常用于需要同时连接多个电子元件的场合，例如电子设备的并联电路部分、平行连接的电器设备等。

电阻的串联和并联1. 电阻的定义电阻（Resistance，符号R）是电路元件对电流的阻碍作用，是电路中电子流动的障碍。

电阻的单位是欧姆（Ohm，符号Ω），常用的单位还有千欧（kΩ）和兆欧（MΩ）。

2. 电阻的串联2.1 串联电路的定义串联电路是指将多个电阻依次连接在一起，形成一个电路。

在串联电路中，电流只有一条路径可以流通，因此电路中的电流在各个电阻中是相同的。

2.2 串联电路的总电阻在串联电路中，各个电阻的总电阻（Req）等于各个电阻的阻值（R1、R2、…、Rn）之和。

即：[ Req = R1 + R2 + … + Rn ]2.3 串联电路的特点（1）电流相等：在串联电路中，通过各个电阻的电流相等。

（2）电压分配：在串联电路中，各个电阻两端的电压之比等于它们的阻值之比。

（3）功率分配：在串联电路中，各个电阻消耗的功率之比等于它们的阻值之比。

3. 电阻的并联3.1 并联电路的定义并联电路是指将多个电阻并排连接在一起，形成一个电路。

在并联电路中，各个电阻的两端电压相同，电流在各个电阻之间分流。

3.2 并联电路的总电阻在并联电路中，各个电阻的总电阻（Req）可以通过以下公式计算：[ = + + … + ]3.3 并联电路的特点（1）电压相等：在并联电路中，各个电阻的两端电压相等。

（2）电流分配：在并联电路中，通过各个电阻的电流之比等于它们的阻值之比的倒数。

（3）功率分配：在并联电路中，各个电阻消耗的功率之比等于它们的阻值之比的倒数。

4. 串联和并联电路的应用4.1 串联电路的应用串联电路在实际应用中主要用于测量电压、电流和功率等。

例如，电压表、电流表和电阻表等都是基于串联电路的原理制成的。

4.2 并联电路的应用并联电路在实际应用中主要用于测量电压和电流等。

例如，多用电表就是基于并联电路的原理制成的。

5. 总结本文介绍了电阻的串联和并联电路的基本概念、公式和特点。

掌握了这些知识，读者可以更好地理解和应用电阻串联和并联电路，为电路设计和分析提供帮助。
