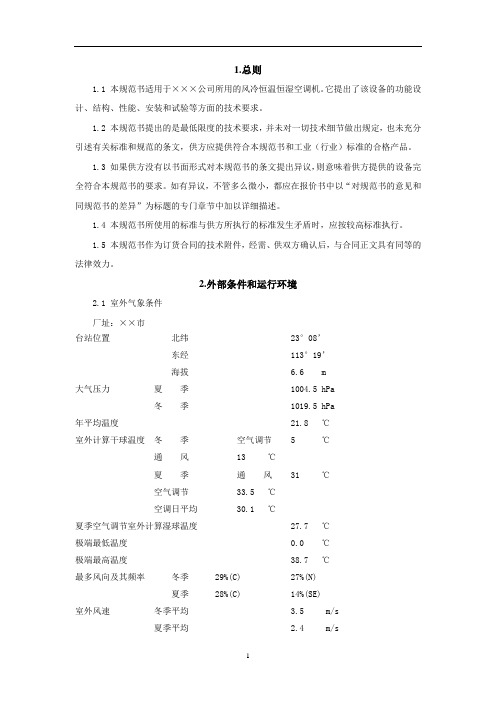

1.总则1.1 本规范书适用于³³³公司所用的风冷恒温恒湿空调机。
它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应提供符合本规范书和工业（行业）标准的合格产品。
1.3 如果供方没有以书面形式对本规范书的条文提出异议，则意味着供方提供的设备完全符合本规范书的要求。
如有异议，不管多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.4 本规范书所使用的标准与供方所执行的标准发生矛盾时，应按较高标准执行。
1.5 本规范书作为订货合同的技术附件，经需、供双方确认后，与合同正文具有同等的法律效力。
2.外部条件和运行环境2.1 室外气象条件厂址：³³市台站位置北纬23°08’东经113°19’海拔 6.6 m大气压力夏季1004.5 hPa冬季1019.5 hPa年平均温度21.8 ℃室外计算干球温度冬季空气调节 5 ℃通风13 ℃夏季通风31 ℃空气调节33.5 ℃空调日平均30.1 ℃夏季空气调节室外计算湿球温度27.7 ℃极端最低温度0.0 ℃极端最高温度38.7 ℃最多风向及其频率冬季 29%(C) 27%(N)夏季 28%(C) 14%(SE)室外风速冬季平均 3.5 m/s夏季平均 2.4 m/s室外计算相对湿度最冷月平均70 %最热月平均83 %日平均温度小于等于＋5℃的天数0 天最大冻土深度0 cm2.2 运行环境：机组室内安装，-7℃＜环境温度＜40℃3.设备规范水冷恒温恒湿柜式机及其它空调机套,单台机组参数：制冷量：Q L=制热量：Q R=加湿量：G=风量：L=机外余压：ΔH=温度控制：夏季：T=18-25±1℃；冬季：T=18-25±1℃湿度控制：φ=60±5%机组噪声：≤ dB(A)机组重量：≤ kg室内机外形尺寸：≤（长³宽³高）室内机安装方式：注：以上主要技术参数为推荐值，供方可根据拟提供的设备进行局部修改，但修改部分需得到需方的认可。
恒温恒湿屋顶空调维护说明书江苏江平空调净化设备有限公司ﻬ一、空气处理段各功能段介绍各种规格的空调机组都有以下多种功能,可供设计单位和用户按需要进行组合选用，同时,可根据用户需要进行非标空调机组设计和制造...(1）新回风混合段新回风口位置按设计要求可分别在端部、顶部或左右各侧面设置,如与本样本不一致时,提供具体开口位置。
在新回风口上可配装调节阀,执行机构有手动、电动或气动三种型式,由用户任选。
..（2)过滤段有初、中效过滤两种，配有菱形袋式，四峰袋式，滤料用优质涤纶无纺布，并采用过滤器快速装拆机构，压差显示及报警装置...(３）新排风段（也称平顶分风混合段)本段箱体内设有一次回风阀,阀门前后的箱顶各设一排风口和新风口,并配调节阀，其功能是:当有回风机时,供空调机排出部分回风，使新风与一次回风按要求比例混合；当过渡季节采用直流系统时,应关闭一次回风阀，全开排风阀和新风阀。
风阀可配装手动、电动或气动执行机构，由用户任选。
..(4）中间段（检修段)本段起过渡段的连接和机组内部检修照明用。
在过滤段前,表冷段、加热段、消声段前后均须设中间段.（5)二次回风段连接二次回风管用的中间段,顶部可设调节阀门,配有手动、电动或气动调节机构,由用户任选，此段也可合并于送风机段中. .(6）表冷段表冷器采用四、六、八排管的铜管串铝箔的结构,铝箔为双翻边波纹边形式，大弯管热交换器减少６0％焊接弯头，提高了热交换效率,先进的机械涨管形式保证了热交换器的接触性能。
..(7）加热段内设一、二、四排管的钢管绕钢片式或铜管串铝箔式高效热交换器，热媒采用蒸汽或热水。
（8）淋水段有单级二排和单级三排两种形式，该段配有流线型ＡBS阻燃玻璃钢均风板和挡水板，喷咀采用新型节能喷咀，同时根据用户要求，可采用玻璃钢水池和不锈钢水池。
由于该段采用了双层面板和双层门的结构，不但防止了喷淋段水滴外渗空调器壁板的现象，而且外形美观...(９）送(回)风机段a。
HF恒温恒湿空调机操作说明一、界面说明该界面包括6个轻触式按钮。
将其各键自左到到右，从上到下定义如下：1、故障键（ALARM）2、程序键（Prg）3、退出键（ESC）4、UP键(↑)5、ENTER键（←）6、DOWN键(↓)二、界面操作说明1、机组启停按下Prg键即可启动，再按下此键则为关机。
2、查看显示在界面上可以按下↑健或↓健操作即可查看各个菜单里的各项内容，比如查看温湿度设定点和新风温度；回风温湿度和机组关闭；机组状况等等。
3、温湿度设定操作在界面上同时按下↑键和↓键，将进入控制面板菜单，然后按下↑键或↓键可以切换各个菜单，注意其他项都无须修改，只需更改设定温湿度菜单项，即切换至《温湿度设点》菜单，按下←键进入菜单，此时需要输入密码，再按下←键令光标在密码输入区闪烁，后按下↑键和↓键输入密码，然后按下←键确认。
当画面上出现文字“密码正确”时，再按下↑键或↓键，即可进入时钟菜单。
出厂时用户密码设为0009。
再通过↑键和↓键，使界面置于温湿度设点，此时按下←键，可看到光标移动到温度设点位置上，此时通过↑键和↓键将温度设定为所需要的值，设定好后，再按下←键将光标移动到湿度设点位置上，同样通过↑键和↓键将湿度设定为所需要的值，最后按下←键，设定好后再按下退出键ESC，此时设置完毕。
4、注意事项：当机组出现故障时，手操器左上角的ALARM键会亮红灯，此时按下该键就可以再显示屏幕上看到相应的故障信息。
当机组存在多项故障时，可以通过按↑和↓键翻看各项故障信息。
当故障排除后，可以按下ALARM键来复位故障报警。
当机组出现其他情况，请务必停机并由机修人员排除后方可开机。
室内机概述本章介绍海瑞弗H 系列风冷机房精密空调和水冷机房精密空调的制冷系统原理、主要部件等内容。
1.1 型号说明H 系列空调型号说明见图 1-1 所示：H A D C 019 1图1-1 型号说明1.2H 系列风冷空调机组介绍H 系列风冷空调机组包括室内机和室外机两部分。
为机组选配的冷凝器，能在满足系统冷却需求的基础上最大限度地减少对环境的噪声污染。
下面以双系统为例介绍空调机组制冷原理。
风冷双系统制冷系统图（图1-2）：图1—21.2.1 风冷空调室内机风冷空调室内机包括涡旋压缩机、蒸发器、电加热器、送风机、控制器、电极式加湿器、热力膨胀阀、视液镜、干燥过滤器等部件。
涡旋压缩机采用Copeland 全封闭高效涡旋压缩机，振动小、噪声低、可靠性高。
蒸发器采用高散热效率的翅片管换热器。
针对具体机型对分配器进行设计和验证，保证制冷剂在每个回路分配的均匀性，极大地提高了换热器的利用率。
当制冷系统的制冷剂进入膨胀阀节流后送入蒸发器，属于汽化过程，这时候吸收大量热量，使房间温度逐步降低、以达到制冷及去湿效果。
热力膨胀阀膨胀阀是制冷系统中的一个重要部件，安装于储液筒和蒸发器之间。
膨胀阀使中温高压的液体制冷剂通过其节流成为低温低压的湿蒸汽，然后制冷剂在蒸发器中吸收热量达到制冷效果。
风冷空调机组采用丹佛斯TGE热力膨胀阀，同时取温度和压力信号，对冷媒的流量调节更精准。
电极式加湿器电极式加湿器是对加湿桶内的水加热，然后升温到沸点获得的。
使水达到沸点的热量是由通过加湿桶中电极间的电流产生的，在需要加湿时浸入加湿桶内水中的电极与外部供电电源接通。
在稳定的运行条件下，所要求的蒸汽是由加湿桶上的水位控制来自动地达到的。
室内送风机室内送风机采用，高效率、高可靠性的离心风机，风量大，送风距离远。
PTC陶瓷电加热利用材料自身的特性，根据环境温度的改变来调节自身的热功率输出，将加热器的电能消耗优化控制在最小，同时高发热效率的材料也大幅提升了电能的利用效率。
恒温恒湿空调机调试说明广东申菱空调设备有限公司GUANGDONG SHENLING AIR-CONDITIONING EQUIPMENT CO., LTD空调机组调试说明一、工作范围1）检查机组的性能参数（冷量、控制精度等），并相应进行校核调整；2）机组主要部件，包括表冷盘管、电机、管路部件等的检查；3）机组转动部件的检修，包括传动机构、轴承等的检查；4）机组防锈部件，包括基座、支撑机构、面板、联接部件等的检查；5）机组易损部件包括导线、过滤网等的检查；6）其他系统方面的维护工作。
二、空调机组的操作使用说明及培训：在PG手操器上我们可以看到总共有6个轻触式按钮，在每一个轻触式按钮的下面，都有一个指示灯，当按下其中一个键或者同时按下两个按键时，屏幕显示相对应的菜单。
为了方便以后的叙述，将上述各键自左至右，从上到下定义如下：1.故障（ALARM键；2.程序（Prg）键；3.退出（Esc）键；4.UP U1）键；5.ENTERD 键；6.D0W N 卜）键；当同时按下键，您可以切换各个菜单，然后按 1键可以进入您所选择的菜单里；按「/，键，您可以查看所选择菜单里的各项内容。
因为控制面板菜单有中文和英文两种，您可以通过按Esc键和「键来切换中英文画面。
当需要设定或者修改机组的各项参数时，您可以按键来选择需要修改的参数项，然后按「/「键来修改数值，修改完毕后按-键确认。
当按下Es（键时，您就可以退出该栏菜单。
当机组出现故障时，手操器左上角的ALAR键会亮红灯；此时按下该键您就可以在显示屏幕上看到相应的故障信息。
当机组存在多项故障时，您可以通过按键来翻看各项故障信息。
当故障排除后，您可以按ALAR键来复位故障报警。
机组开停控制：在手操器显示主画面时，按键可开/停机组；按Prg键可在手操器显示任何画面时开/停机组1. 输入及输出1.1模拟量输入1.2数字量输入1.4模拟量输出注：上面所提到的“ N/A”表示该接点不存在。
恒温恒湿空调技术手册恒温恒湿空调技术手册1：引言1.1 简介1.2 目的1.3 读者对象1.4 范围2：恒温恒湿空调的工作原理2.1 温度控制原理2.2 湿度控制原理2.3 空调系统组成2.4 控制方式3：设计与安装3.1 选型原则3.2 空调系统布局3.3 空调设备安装指导3.4 风管设计与布置3.5 控制系统配置与安装4：运维与维护4.1 启动与停机操作4.2 定期维护与清洁4.3 故障排除与维修4.4 检测与监控5：节能与环保5.1 空调系统节能技术5.2 恒温恒湿调节的环保优势 5.3 环境管理与废气处理6：安全与规范6.1 安全注意事项6.2 相关法规要求6.3 补贴与优惠政策7：应用案例与市场前景7.1 典型应用案例分析7.2 市场需求与前景展望附件：1：设备选型表2：设备安装示意图3：设备维护保养记录表4：故障排除步骤流程图本文所涉及的法律名词及注释：1：温度控制 - 通过调整传感器检测到的温度来维持设定的温度范围。
2：湿度控制 - 通过调整加湿器和除湿器的工作来维持设定的湿度范围。
3：空调系统 - 由冷却装置、空气处理部件和控制系统组成的设备。
4：控制方式 - 可通过手动或自动方式控制空调系统的工作。
5：风管设计 - 用于分发和回收空气的管道系统。
6：启动与停机操作 - 空调系统的开关和关闭步骤。
7：定期维护与清洁 - 对空调设备进行定期保养和清洁以确保正常运行。
8：故障排除与维修 - 检测和修复空调设备故障的步骤。
9：环境管理与废气处理 - 空调系统对环境的管理和处理方式。
10：安全注意事项 - 使用空调设备时需要注意的安全事项。
11：相关法规要求 - 与空调设备使用相关的法律法规要求。
一、风冷型恒温恒湿机房专用空调技术说明1．室外气象参数的描述（1）华南地区夏季空调空气干球温度为33.5︒C，湿球温度为27.7︒C，从这两个数据可以得出，夏季的平均湿度：ϕ = Pq/Pq, b = （P’q,b – A(t – ts). B） / Pq, b其中: Pq, b –干球温度下空气的饱和水蒸气分压力PaP’q,b–饱和空气边界层的水蒸气分压力，即湿球温度下的饱和水蒸气分压力。
A –经验公式计算A值A = 0.00001 （65 + 6.75/V）V 为流过湿球的风速。
计算时气流速度一般取V=5m/s所以计算出来的相对湿度ϕ=72%查表得出27.7︒C 时饱和水蒸气分压力37.06 X 100 Pa33.5︒C 时饱和水蒸气分压力51.62 X 100 Pa（2）大气压力不是一个定值，它随着各个地区的海拔高度的不同而存在差异，同时还随着季节，天气的变化而稍有高低。
海平面上的标准大气压力为1013.25hbar.例如：我国沿海地区广西冬季的大气压力1019.5hbar而夏季为1004.5hbar，年平均温度21.8︒C；而西部青海高原的西宁市海拔2261.2m，夏季大气压力为773 hbar冬季则为775 hbar，气压比沿海城市低得多，大气压力不同，空气的状态参数也要发生变化。
因此在空调系统设计和运行中使用的一些参数，如果不考虑当地气压的大小就会造成一定的误差。
STULZ空调在设计时充分考虑了海拔高度，大气压力等因素，而广东地区的大气压力与标准大气相差很小，所以STULZ空调完全适应广东的大气压力条件。
（3）技术要求冬季空调空气干球温度：13︒C，送风相对湿度为68%，而STULZ 空调经过我公司的工程师常年跟踪，STULZ空调在室温22 ~ 24︒C时，送风与回风的温差在7︒C，但随着室温的下降，STULZ空调送风的最低温度定为6︒C，而冬季空调在干球温度为13︒C送风相对温度为68%时，湿球温度为7︒C ~ 8︒C大于6︒C，所以STULZ空调完全符合要求。
类别：操作标准编号：HK-SOP-EO-603恒温恒湿型单元空调机使用标准操作规程版号：A1起草人：年月日审核人：年月日批准人：年月日生效日期：年月日发放部门：现授权下列部门拥有并执行本标准（复印数4份）副总经理1份、质量管理部2份、储运中心1份设备动力部1份1、目的为确保操作规范，正确使用恒温恒湿型单元空调机，特制定本规程，。
