STULZ精密空调安装工程界面及技术规范（风冷型）目 录一． 安装工程总则二． 现场机组搬运，就位工作 三． 施工过程对机组的保护四． 场地及配电的基本要求五． 室外冷凝器的安装六． 底座及风帽的制作和安装 七． 冷媒管道的安装概要八． 冷媒管道的焊接等相关工艺要求 九． 管道压力测漏与抽真空十． 加湿，冷凝水管道安装十一． 验收及后续工作一. 安装工程界面总则该工程界面是指世图兹空调技术服务(上海)有限公司在保证本公司设备安全到达最终用户所在地，机组在指定位置就位后直至具备正常调试启动条件的一个完整过程的规定和说明。
注：凡参与空调安装的合作公司均应遵守本规定，保质保量完成安装工作，在STULZ工程师到达现场验收合格后，由STULZ工程师负责执行开机调试工作。
STULZ工程师有权拒绝对安装不符合本规范的机组进行开机调试；有权要求安装商对不符合本规范的安装工程进行整改。
工程界面的定义界面定义 运输安装调试启动执行人 承运商安装商STULZ工作内容描述 按客户要求卸货到现场指定位置开箱，外观检查，就位，室内机，室外机，管道安装，电缆连接，进排水管道等开机调试，使机组各项功能参数处于可投入使用状态安装的定义专业安装人员结合用户的具体环境情况，按照相关国家法律、法规、标准以及STULZ空调的安装规范，将空调机组固定到位，并进行正确的组合、连接、调试，以实现其各项预定使用功能的完整活动。
专业安装人员具有一定制冷及电气基础知识、技术经验和空调安装从业资格证书，并被授权以安全的方式完成空调安装任务的人员。
安全守则所有安装工作必须遵从STULZ环境、健康与安全（EHS）方针，贯彻EHS标准和EHS管理体系；所有安装工作必须是在机组处于关闭且断开电源的状态下进行；所有安装工作必须是在机组处于关闭且断开电源的状态下进行；负责执行的安装施工人员必须有相应的专业技能（电工，焊工等）资质认证；负责执行的安装施工人员必须采取人身安全和设备安全保护措施，佩戴必要的防护器具；负责执行的安装施工人员需在施工现场取电，动火时，必须取得用户现场负责人的许可，如用户有要求，则事先要办妥相关的施工审批手续后才可动工；负责执行的安装施工人员应在正式动工前准备好必要的防火，防水措施和器具。
自动化专业精密空调设备框架采购技术规范书1 总则1.1. 本技术规范是对AA电网自动化专业精密空调设备框架采购项目的精密空调设备（以下称：精密空调）的生产、配合安装、调试的各项的相关技术规格要求，投标人应仔细阅读并遵循以下内容进行投标。
1.1.1. 投标人应选用风冷型精密空调。
1.1.2. 空调机组需按满足环境的温、湿度精密控制而设计。
1.1.3. 投标人需提供由设计、采购、配合安装、开机调试至售后的服务，向用户提供专业及最佳的服务,并需拥有完整的服务队伍及备品备件，并设有24小时服务电话，及时为用户提供高质量的技术支持。
1.1.4. 空调机组需满足对温湿度、洁净度的高要求而设计，它可长年连续运行、设备的运行宁静及精密地控制机房环境，确保电子设备的正常运行，达到宁静、节能、环保和美观等高素质要求。
1.2. 质量保证1.2.1. 投标人所投精密空调要求采用知名品牌，并应提供所投标精密空调的原厂商对本工程的唯一有效投标授权原件及服务承诺书原件。
1.2.2. 投标人需确保本次投标中所有产品（含第三方硬件、软件）均满足国家及行业有关的知识产权、专利权等相关的法律和法规，并出具承诺函，如因此产生的一切法律纠纷由投标人负全部责任。
1.2.3. 投标人所提供的系统必须满足南方电网公司、AA电网公司制定的相关技术规范。
1.2.4. 系统设计、系统之各项指标、系统设备、材料及工艺均须符合本章内所标注的规范/标准‚或其它与该标准要求相符的中国或国际认可的规范/标准。
1.2.5. 投标产品生产厂家应具有丰富的设计、制造经验，同类型产品在电力、银行、数据中心等大型机房具有成功应用案例，并良好运行5年及以上，同时提供相关证明文件。
1.2.6. 投标人所提供精密空调采用的材料必须完全符合当地消防局的防火要求。
1.2.7. 本技术规范书所使用的标准如遇与投标人所执行的标准不一致时, 按较高标准执行。
1.2.8. 本技术规范书经招、投标双方确认后作为订货合同的技术附件与合同正文具有同等法律效力。
服务热线：400-6655-778列间风冷变频行级空调12.5kW/25kW/40kW浙江雷迪司科技股份有限公司目录前言 (5)第一章概述 (6)1.1产品简介 (6)1.2主要部件 (7)1.2.1室内机 (7)1.2.2控制器 (8)1.2.3远程监控软件 (9)1.3环境要求与技术参数 (10)1.3.1运行环境 (10)1.3.2储藏环境 (10)1.3.3产品外观 (11)1.3.4外机底座安装尺寸（底座规格参数） (12)1.3.5技术参数 (13)第二章机械安装 (14)2.1设备搬运、开箱、检验 (14)2.1.1运输和搬运 (14)2.1.2开箱 (15)2.1.3检验 (16)2.2安装注意事项 (16)2.3系统安装布局 (17)2.3.1系统总体布局 (17)2.3.2系统安装示意图 (17)2.3.3机械参数 (19)2.4安装室内机 (20)2.4.1机房要求 (20)2.4.2安装空间 (20)2.4.3维护空间要求 (20)2.5安装室外机 (20)2.7拆卸运输紧固件、减振物 (25)2.8机械安装完成后的检查项目 (26)第三章电气安装 (27)3.1任务介绍及注意事项 (27)3.2室内机接线 (27)3.2.1室内机电气接口位置 (27)3.2.2连接室内机电源线 (27)3.2.3通讯控制线连接 (28)3.3室外机接线（适用风冷型） (28)3.3.1室外机控制信号线的连接 (28)3.3.2室外机动力线的连接 (28)3.4安装检查 (29)第四章系统开机及功能调试 (30)4.1空气开关介绍 (30)4.2风冷型开机调试 (30)4.2.1调试前期准备 (30)4.2.2调试步骤 (31)4.2.3调试完毕检查 (32)第五章控制器 (33)5.1液晶显示器 (33)5.2主窗口 (33)5.3图标定义 (34)5.4开关机 (34)5.5用户登录 (35)5.6用户参数设定 (35)5.7定时开关机 (37)5.8用户密码管理 (38)5.10输出状态查看 (40)5.11输入状态查看 (41)5.13历史数据记录 (43)第六章系统运行与维护 (45)6.1系统诊断测试 (45)6.2过滤网 (46)6.3风机组件 (46)6.3.1风机叶轮 (46)6.3.2电机 (46)6.3.3风扇维护 (46)6.4电极加湿器（单冷无） (47)6.5湿膜加湿器（单冷无） (49)6.5制冷系统 (49)6.5.1吸气压力 (50)6.5.2排气压力 (50)6.5.3吸气过热度 (50)6.5.4电子膨胀阀 (51)6.5.5压缩机的更换 (52)第七章故障诊断与处理 (54)第八章售后服务和维修 (57)前言该手册介绍机房专用精密空调的使用须知、产品概述、包装运输、开箱验收、安装指导、启动检查、产品维护。
机房空调招标技术规范书自动化远动机房精密空调项目技术规范书招标单位：法定代表人（委托代理人）：联系人：2010年10月目录一、设备部分 (1)1、概述 (1)2、设备采购概况................................................................................... 错误！未定义书签。
远动机房精密空调采购概况......................................................... 错误！未定义书签。
3、供货及服务内容 (2)3.1 设备采购清单 (2)3.2 投标方为本设备采购提供的服务 (2)4、技术服务要求 (3)4.1 设备安装和验收测试 (3)4.2 培训 (3)4.3 工厂检验 (3)5、报价要求 (3)6、交货地点 (4)7、交货时间 (4)8、安装期限 (4)9、售后服务及技术支持 (4)10、保修期 (4)二、技术部分 (5)1、范围 (5)2、引用标准 (5)3、机房精密空调选型要求 (5)4、机房精密空调技术要求 (6)4.1 机房精密空调机组的温度、湿度控制性能 (6) 4.2 机房精密空调机组的机组性能 (6)4.3 机房精密空调机组的机械性能 (7)4.4 机房精密空调机组的电气性能 (7)4.5 机房精密空调机组的适应环境 (8)4.6 机房精密空调机组的监控性能 (8)4.7 机房精密空调机组的冷却设备 (9)4.8 机房精密空调机组的安装特性 (9)4.9 机房精密空调机组的适用性 (9)三、文件要求 (9)四、服务要求 (10)1、技术资料 (10)2、供货方的能力 (11)3、技术培训 (11)4、技术支持和售后服务 (11)五、质量保证体系 (12)1、概要 (12)2、质量保证系统和要求 (12)六、检验 (12)1、工厂检验 (12)2、设备测试验收 (13)2.1 测试验收步骤 (13)2.2 现场测试 (13)2.3 初步验收 (13)2.4 试运行 (13)2.5 最终验收 (13)2.6 测试步骤 (14)一、设备部分1、概述1.1 本文件为公司远动机房精密空调系统安全改造技术规范书的设备部分。

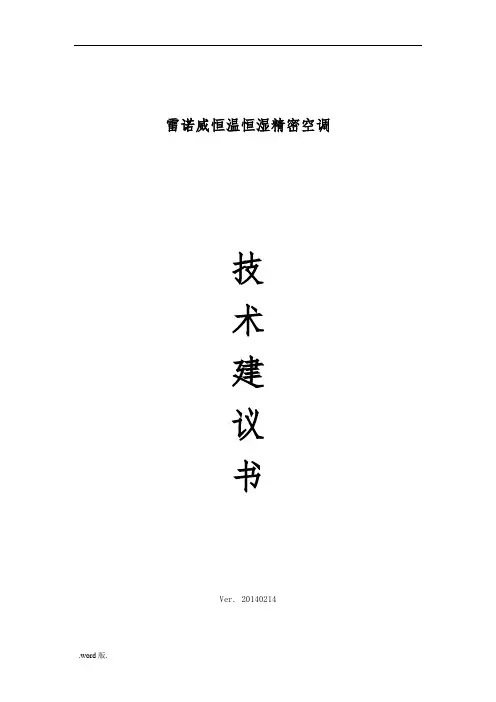

雷诺威恒温恒湿精密空调技术建议书Ver. 20140214目录1. 铨高机电设备简介 (3)2.产品应用围 (4)3.雷诺威精密空调介绍 (5)3.1产品配置原则及配置方案 (5)3.2产品技术特点 (7)4.安装要求 (10)4.1 场地选择 (10)4.2 安装要求 (10)4.3 机架安装 (10)4.4 加湿器连接 (11)4.5 自检项目 (11)5.项目实施组织方案 (12)5.1项目实施组织机构 (12)5.2工程实施计划 (13)6.3项目实施日程进度计划安排 (17)6.维护方案 (18)6.1日维护项目 (18)6.2月维护项目 (18)6.3易耗品维护 (19)6.4定期维护项目 (19)6.5常见故障及应对措施 (21)7.售后服务 (24)7.1售后服务体系介绍 (24)7.2全国售后服务体系 (26)7.3售后服务流程图 (28)7.4空调维修维护服务容: (29)1. 铨高机电设备简介铨高机电设备（Renovo Zhuhai Ltd）隶属于美国Renovo Aircon Incorporated 旗下雷诺威公司（Renovo Ltd）。
2007年针对中国市场的前景及其发展的潜力，集团在中国成立了铨高机电设备（Renovo Zhuhai Ltd.）专业从事医院、通信、铁路、电力基站与机房精密空调的研发、设计、制造及销售。
公司现有高级管理人员37人，其中高级工程师40人，研发、工艺设计师32人，市场策划与销售120人。
公司先后通过了质量管理体系认证；环境管理体系认证；职业健康安全管理体系认证；国家强制性产品CCC认证；全国工业产品生产许可证；中国卫生工程网会员，全国绿色低碳企业称号，另外获得了多项实用新技术专利。
公司的生产能力、管理水平、产品质量和服务响应得到了包括中国电信、中国联通在的专业客户的一致认同，成为了2009年度中国电信、中国中央政府集中采购及2010到2011年度中国联通空调设备集中采购的定点入围供应厂家。
一、风冷型恒温恒湿机房专用空调技术说明1．室外气象参数的描述（1）华南地区夏季空调空气干球温度为33.5︒C，湿球温度为27.7︒C，从这两个数据可以得出，夏季的平均湿度：ϕ = Pq/Pq, b = （P’q,b – A(t – ts). B） / Pq, b其中: Pq, b –干球温度下空气的饱和水蒸气分压力PaP’q,b–饱和空气边界层的水蒸气分压力，即湿球温度下的饱和水蒸气分压力。
A –经验公式计算A值A = 0.00001 （65 + 6.75/V）V 为流过湿球的风速。
计算时气流速度一般取V=5m/s所以计算出来的相对湿度ϕ=72%查表得出27.7︒C 时饱和水蒸气分压力37.06 X 100 Pa33.5︒C 时饱和水蒸气分压力51.62 X 100 Pa（2）大气压力不是一个定值，它随着各个地区的海拔高度的不同而存在差异，同时还随着季节，天气的变化而稍有高低。
海平面上的标准大气压力为1013.25hbar.例如：我国沿海地区广西冬季的大气压力1019.5hbar而夏季为1004.5hbar，年平均温度21.8︒C；而西部青海高原的西宁市海拔2261.2m，夏季大气压力为773 hbar冬季则为775 hbar，气压比沿海城市低得多，大气压力不同，空气的状态参数也要发生变化。
因此在空调系统设计和运行中使用的一些参数，如果不考虑当地气压的大小就会造成一定的误差。
STULZ空调在设计时充分考虑了海拔高度，大气压力等因素，而广东地区的大气压力与标准大气相差很小，所以STULZ空调完全适应广东的大气压力条件。
（3）技术要求冬季空调空气干球温度：13︒C，送风相对湿度为68%，而STULZ 空调经过我公司的工程师常年跟踪，STULZ空调在室温22 ~ 24︒C时，送风与回风的温差在7︒C，但随着室温的下降，STULZ空调送风的最低温度定为6︒C，而冬季空调在干球温度为13︒C送风相对温度为68%时，湿球温度为7︒C ~ 8︒C大于6︒C，所以STULZ空调完全符合要求。
编号： KZDK-067集控机房精密空调技术规格书一、使用条件口孜东矿集控中心机房二、名称及数量设备名称：精密空调设备数量： 1 套三、技术要求1、电气性能1）机房专用空调机组的的电气性须能符合IEC 标准2）供电电压 380V ±10%2．机械性能1）外观工艺、检查：机柜表面喷涂均匀、无破损；信号灯、开关、测量显示装置布局合理。
2）操作及维修安全、方便。
3）结构工艺：部件排列合理、整齐；导线颜色和截面合理，布放平整；接插件牢固；进出线符合工程需要；具备抗震措施。
4）机组应可拆卸 ,便于搬运。
5）标牌、标记平整清晰。
3、机组的适应环境温度：室内-10℃+30 ℃室外-30℃+45 ℃湿度：≤95%RH4、温度、湿度控制性能1)设备应能按要求自动调节室内温、湿度，具有制冷、加热、加湿、除湿等功能。
2)温度调节范围： +17 ℃ +28 ℃温度调节精度：0.5℃3）温度变化率：≤ 3℃ /小时4）湿度调节范围： 40%80%RH5）湿度调节精度：3%RH6）湿度变化率：≤5%RH/h7）温、湿度波动超限应能发出声光报警信号5机组性能1)总冷量≥75 Kw2)机房专用空调应能解决机房的高显热量负荷：显热比≥0.93）机房专用空调应有较大的送风量且风压可调：风量≥13500 立方 /小时焓差≤2.5。
4)机房专用空调应具有高效节能性，压缩机具有较高的能效比EER ≥3.2 或欧洲 A 级能效标准。
5）机房专用空调系统应具有高可靠性应采用双制冷循环系统，保障机组运行的可靠性。
机房专用空调运行的平均无故障时间MTBF ≥3 万小时。
6）机房专用空调系统应采用环保机型或能更新为环保机型的机组（不需对设备进行改动）。
7）机房专用空调机组的噪音：室内机组：距机组 2 米处自由空间声压级65dB(A)室内机组：距机组10 米处自由空间声压级50dB(A)8）机房专用空调的加热性能：电子式，加热功率为13.5kW9）机房专用空调的除湿性能：具备快速除湿功能，在需要除湿运行时，对双压缩机制冷系统，应该只开动一台压缩机，机房专用空调应能够关闭部分蒸发器面积，加速除湿过程，减少热补偿需求，降低机房专用空调除湿过程耗电量。
一、范围本选型技术要求提出了机房专用空调的选型原则、技术要求、技术文件、服务等要求。
本选型技术要求适用于国内、国外机房专用空调的设备选型，也可作为工程招标的依据。
本选型机房空调设备应为国内知名品牌。
产品成熟，技术国际领先，在国内应有同型号产品的成熟使用案例。
二、引用标准1.《电子信息系统机房设计规范》50174-20082.《计算机和数据处理机房用单元式空气调节机》GB19413-20103.《电信电源、机房空调维护规程》；4. YDN023-1996《通信电源、机房空调集中监控管理系统技术要求》5.电网综1997（472）号文《通信电源、机房空调集中监控管理系统暂行规定》；6. 电网交1999(625)号文《通信局（站）电源、空调及环境集中监控管理系统前端智能设备通讯协议》。
三、选型依据1．设备生产厂商必须通过ISO9001，ISO14001，OHSAS18001系列认证，并提供相关认证证书。
2．设备生产厂商产品必须通过CRAA产品认证，并提供相关认证证书。
3．代理公司应具有独立法人资格，有正式授权代理证书。
并采用符合ISO9000系列要求的质量管理系统。
4．对厂商的综合实力进行评估。
四、技术要求本次空调机组选型范围如下表：表一：选型技术明细表的条件下测定的。
1．机房专用空调机组的机械性能1) 外观工艺、检查：机柜表面喷涂均匀、无破损；信号灯、开关、测量显示装置布局合理。
2) 操作及维修安全、方便。
3）结构工艺：部件排列合理、整齐；导线颜色和截面合理，布放平整；接插件牢固；进出线符合工程需要；具备抗震措施。
4）标牌、标记：应平整清晰。
2．机房专用空调机组的电气性能1)机房专用空调机组的的电气性能应符合IEC标准2)输入电压允许波动范围：220/380V +10% ~ -10%3)频率：50HZ ± 2HZ3. 机房专用空调机组的适应环境温度：室内 -10℃~ +30℃室外 -30℃~ +45℃湿度：≤95%RH4 .机房专用空调机组的温度、湿度控制性能1) 机房专用空调应能按要求自动调节室内温、湿度，具有制冷、加热、加湿、除湿等功能。
2) 温度调节范围：+17℃~ +28℃3) 温度调节精度：±1℃，温度变化率< 5℃/小时4) 湿度调节范围：40% ~ 60%RH湿度调节精度：±5 %RH （制冷量≥20KW）5) 温、湿度波动超限应能发出报警信号5 机房专用空调机组的机组性能1) 机房专用空调应有较大的送风量，满足“表一：选型技术明细表”的要求。
2）机房专用空调应能应解决机房的高显热量负荷， 24℃，45%RH工况下：显热比≥0.903）机房专用空调应具有高效节能性，压缩机具有较高的能效比活塞式：COP ≥ 3涡旋式：COP ≥ 3.34）机组应有节能措施的设计应选用“V”或“A”（说明：通常下送风采用“A”型，上送风采用“V”型，施耐德或世图兹一般采用斜平板型）型大面积蒸发器，保障换热效率；应安装有快速除湿装置，以减少空气过冷及热补偿的能量损失；室外风机应可根据室外温度无极调速，减少风机能耗。
5) 机房专用空调系统应具有高可靠性，要求机组平均无故障时间MTBF≥10万小时。
6) 机组的室内风机系统，为保障其可靠性，应包括1套或多套独立的风机和电机，系统数量应满足“表一：选型技术明细表”的要求。
7) 风机必须采用皮带驱动风机，皮带驱动风机要求采用自张力调节系统（EC风机）（，机组的室内风机系统应能够方便的从机组正面取出进行现场维修,提高系统的可维护性。
下送风空调设备在抗静电高架地板高度超过400mm，风机应采用下沉式设计（说明：部分品牌例如世图兹风机不能下沉）。
8) 机房专用空调系统应采用环保机型或能更新为环保机型的机组，使用替代工质制冷剂的制冷效率的降低不应超过原制冷量的5%。
9) 机房专用空调的加热性能：具备电再热器，或根据特殊要求配置热水或蒸气式再热器10）机房专用空调的除湿性能：机组应具备快速除湿装置，在需要除湿运行时，机房专用空调应能够关闭部分蒸发器面积，快速响应除湿要求，减少空气过冷及热补偿需求，降低机房专用空调除湿过程耗电量。
11）机房专用空调的加湿性能：应采用耗能低、卫生、安全、无粉尘二次污染的电极蒸汽加湿器，加湿量不低于表一：选型技术明细表”的要求。
所选用加湿罐可以在场地进行清理，反复应用。
12) 机房专用空调的空气洁净度：空气过滤器应符合美国ASHRAE52-76或Eurovent4-5标准，并便于更换。
13) 机房专用空调的控制系统：应具有先进的微处理控制器应采用先进的模糊逻辑控制或PID调节技术具有LCD大屏幕多行中文显示器，能显示温湿度曲线，具有图形显示机组内各组件的运行状态的功能应具有大容量的故障报警记录储存的功能，存储历史告警信息不小于500（说明：依米康机组能做到500条，艾默生为400条，世图兹为200条）条机组应具有过压、欠压等报警及故、障诊断，告警记录功能，自动保护，自动恢复，自动重启动等功能。
控制系统应具有多级密码保护功能。
具备联动与群控功能：同一区域可以将不低于32套机组进行统一控制管理。
控制功能包括：备份自动切换功能，当群组中机组发生故障时，备份机组自动投入运行，提高空调系统的可靠性；轮巡：定时切换备份机组；根据机房内热负荷的变化自动控制机组中空调机的运行数量；达到节能的目的；避免竞争运行：避免同一机房内多台空调机同时运行在相反的运行状态（制冷/加热、加湿/除湿），达到节能的目的。
14)每台机组都应具有独立的控制系统、显示器、加热器、加湿器、独立的温湿度传感器。
以保证每台机组的正常运行及高精度运行。
15）每台机组应标配漏水探测器，实时监测漏水情况，探知到漏水发生时，声光告警并自动关闭加湿系统。
16）每套制冷系统应配置储液罐，确保制冷系统运行稳定（说明：部分品牌艾默生英维克不配置储液罐）。
6．机房专用空调机组的监控性能1）机房专用空调机组应具有方便的现场监控及远程监控能力2) 系统应具有三遥性能遥测项目：回风温度、回风湿度、显示机组工作状态等遥信项目：开/关机，回风温度过高/低，回风湿度过高/低，过滤器正常/堵塞，风机正常/故障，压缩机正常/故障等遥控项目：空调开/关机3）系统应具备通信接口●具备RS232/RS485(或RS422)接口，且应具有良好的电气隔离(信号端子对地承受直流电压500V、1分钟不击穿或闪烁)；●免费提供通讯协议。
4）设备运行参数的设置设备应具有智能判断功能，对于超常规的参数设置（错误命令），应能自动拒绝。
5）准确度对三遥量：开关量和控制操作准确度应达到 100%；模拟量精确度应达到交流电量误差≤2%非电量误差≤5%设备显示面板或表头显示值应与从通信接口读出的三遥量值保持一致。
7机房专用空调机组的冷却设备1)机房专用空调机组采用风冷的冷却方式2)机房专用室外冷凝器的选配应根据当地的气象条件(选配依据为国家公布的当地月平均最高环境温度值)，保证足够的散热量需求。
3)机房专用空调室外机应具有良好的刚性和防腐性能，适应多种环境条件。
4)机房专用空调机组应提供冷凝风扇变速控制器，能根据冷凝器管道内部压力变化自动调节冷凝风扇的运转速度。
5)机房专用空调机组的风冷冷凝器可水平或垂直安装。
6)机房专用空调机组的风冷冷凝器的风机电机等应有良好的防水性能7)机房专用空调机组的冷凝器出厂时应保压，管路端口应有防止异物进入的措施。
8机房专用空调机组安装特性1)在设计要求的室内、外组的安装正、负高差或水平距离条件下，机房专用空调机组能在较高效率下可靠运行。
2)室内空调机组要求100%全正面维护，需可以靠装、并装。
9机房专用空调机组的适用性：1)机房专用空调机组要求送风方式为下送风、上回风或上送风，前回风。
2)机房专用空调机组的送风余压应不小于75Pa，能适应机房实际的较宽送风距离要求。
并可根据设计需要提供更高余压。
提高机组送风余压应不减少机组的送风量。
3)机房专用空调机组应为系列产品，满足不同工况和负荷下的应用。
4)机房专用空调机组的零配件规格统一或成为系列，并易于更换。
五、文件要求1．厂商应具有本选型技术要求提出的全套技术文件。
2．厂商应提供一份包括全套技术文件在内的文件清单，所有文件均应有简洁明了的名称和编号，各种文件的文字说明应通俗易懂，所有图纸的图幅和图形符号等均应规范化。
3．技术文件内容要与所针对的设备一致，由于软硬件修改而导致文件的任何修改，厂商均应提供修改或补充的印刷文件。
4．技术文件主要内容要求：1) ISO9001系列质量管理体系认证证书。
2）ISO14001系列环境管理体系认证证书；3）OHSAS18001系列职业健康安全管理体系认证证书；4）CRAA产品认证证书5）制冷量小于21000大卡（24.4kW）的机组，必须提供CCC证书（中国国家强制性产品认证证书）。
6）制冷量大于21000大卡（24.4kW）的机组，必须提供生产许可证书7) 设备说明书，包括：●设备工作原理；●技术性能和指标；●电气图；●结构图；8) 通信协议9) 主要部件、元器件的品牌与产地明细。
10) 安装、维护和操作文件，包括：●安装手册；●操作维护手册；●人机命令手册等。
