CSM开机操作手册一冷水机组系统管理概述1 系统组成结构CSM在群控系统中的位置：1> CSM的软件运行,向下通过LONWORKS通讯网进行CSM与相关机组控制器之间的通讯，可以通过PC的Web访问和控制。
2> CSM向上能够通过BACnet (标准IP 或Ethernet 协议) 或 Modbus (可选RTU 或基于 RS-485\ RS-232端口的 ASCII)与楼宇自控系统（BAS）进行通讯。
图1 系统框架图2 CSM的组成和功能MT II CSM是由一个硬件平台和一个可用Web UI访问和修改的软件平台所构成：1> 硬件部分包括主处理器，板载I/O和可选的远程I/O。
其中主处理器，板载I/O都安装在CSM的壳体内。
可选的远程I/O包括分布式的I/O 模块，它可以脱离CSM的壳体进行安装。
CSM主处理器中的软件会执行全部的控制功能来管理冷水机和在CSM上全部的I/O及远程I/O模块。
2> CSM的软件平台通过LONWORKS网络与机组控制器进行通讯。
Web UI 包含从CSM上访问的网页，这些网页可以在任何一台装有微软的Internet Explorer并且与CSM的网络端口互联的计算机上访问到。
这种基于浏览器的用户界面是用于修改多机组联控策略所必须的控制参数和设定某些多机组单元控制所必要的机组控制器的参数以及查看系统运行状态。
多机组联控策略使联接在CSM上的所有冷水机组实现自动控制。
CSM为冷水机组提供了如下功能：启停能力，时序安排，次序安排，负载限制控制，系统冷冻水温控制，次级循环水流控制，冷水塔控制，过程报警，报警产生等。
CSM可以控制的冷水机可以全部是离心机，也可以全部是活塞机，也可以全部是螺杆机，抑或是离心机、活塞机、螺杆机的组合。
CSM的型号指明了它所能控制冷水机组的最大数目（如型号为MTII-UC-1-CSM12的CSM最大能控制12台冷水机组）。

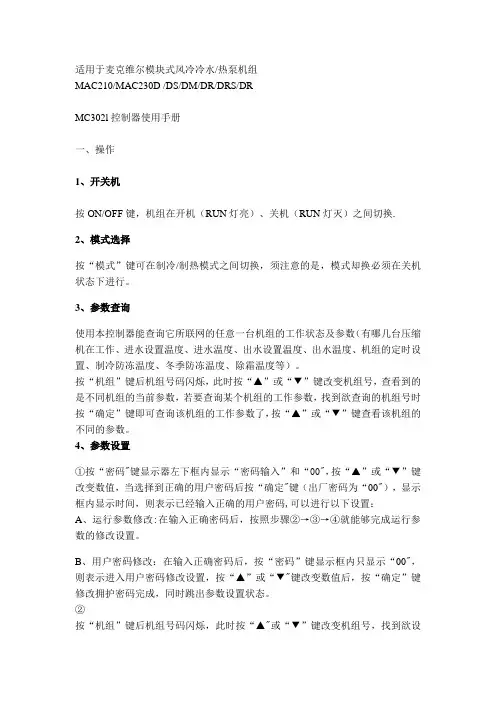

MC302l 控制器使用手册适用于麦克维尔模块式风冷冷水/ 热泵机组MAC210/MAC230D /DS/DM/DR/DRS/DR一、操作1、开关机按 ON/OFF 键，机组在开机（RUN 灯亮）、关机（ RUN 灯灭）之间切换。
2、模式选择按“模式”键可在制冷/制热模式之间切换，须注意的是，模式却换必须在关机状态下进行。
3、参数查询使用本控制器能查询它所联网的任意一台机组的工作状态及参数（有哪几台压缩机在工作、进水设置温度、进水温度、出水设置温度、出水温度、机组的定时设置、制冷防冻温度、冬季防冻温度、除霜温度等）。
按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，查看到的是不同机组的当前参数，若要查询某个机组的工作参数，找到欲查询的机组号时按“确定”键即可查询该机组的工作参数了，按“▲”或“▼”键查看该机组的不同的参数。
4、参数设置①按“密码”键显示器左下框内显示“密码输入”和“00”，按“▲”或“▼”键改变数值，当选择到正确的用户密码后按“确定”键（出厂密码为“ 00”），显示框内显示时间，则表示已经输入正确的用户密码，可以进行以下设置：A 、运行参数修改：在输入正确密码后，按照步骤②→③→④就能够完成运行参数的修改设置。
B、用户密码修改：在输入正确密码后，按“密码”键显示框内只显示“00”，则表示进入用户密码修改设置，按“▲”或“▼”键改变数值后，按“确定”键修改拥护密码完成，同时跳出参数设置状态。
②按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，找到欲设置参数的机组号时按“确定”键即可设置该机组的工作参数了（可设置的参数有：制冷进水温度、制热进水温度）。
③按“▲”或“▼”键选择要设置的参数，按“确定”键后就可以按“▲”或“▼”键设置参数值，设置完成后按“确定”键保存设置结果。
④重复步骤②可设置其他参数（注意：60 秒内没有按键则退出参数设置）。
⑤设置参数值必须在关机状态下进行。
暗装吊顶式分体空调机组T系列MCC0602-A4Part No: M08019017514目录1 空调器的使用方法 (2)2 安全使用注意事项与用户须知 (3)3 空调器的保养措施 (5)4 规格参数 (7)5 空调器的故障排除 (13)6 售后服务与保修事项 (15)7 维修及维护记录 (16)“McQuay”是麦克维尔国际注册商标，拥有全世界承认的商标权。
©1994 McQuay International本说明书包括麦克维尔国际公司现在生产的产品，如果设计或产品结构变化时，恕不预先通知。
1 空调器的使用方法●设定适当的室内温度在制冷时，最好使室内温度与室外温度之差保持在5℃左右。
如果制冷时将室内设定温度提高1℃，制热时室内设定温度降低2℃，都会节约10%的电能。
太高或太低的室内温度都会让人感到不舒适。
建议制冷时温度设置为26~28℃，制热时温度设置为18~23℃。
●彻底清洗过滤网空气过滤网如果被堵塞，会明显降低出风效果，严重时可能引起故障。
如果空调器长时间不使用，在运行制冷或制热模式时请先彻底清洗过滤网。
●尽量少开门窗,减少室内外之间的热交换在制冷与制热时都要尽量少开门窗，以减少室内外之间的热交换。
在非必要的时候不要打开房门或出口。
为了防止在制冷时热气进入空调房间，应在窗户上设置窗帘或百叶窗用于遮挡直射的阳光。
●适时进行必要的通风由于室内空气长时间不与室外流通交换，加上人员的呼吸、其它物体散发出的气味，会造成室内空气污浊。
因此要适时对室内空间进行必要的通风，使室内空气保持清新。
●有效使用定时器睡眠及外出时，请利用定时器，使其仅在必要的时间内运转，以节省能源。
2 安全使用注意事项与用户须知2.1空调器安全使用注意事项●空调器运行时不可使用锋利的物品按压线控器的按钮。
不可扭曲或扯拉线控器的电线，以免损伤控制线。
不可用带苯等化学物质的抹布擦拭线控器。
请用带中性洗涤剂水溶液的湿布擦拭线控器。
MC302l控制器使用手册适用于麦克维尔模块式风冷冷水/热泵机组 MAC210/MAC230D /DS/DM/DR/DRS/DR一、操作1、开关机按ON/OFF键，机组在开机（RUN灯亮）、关机（RUN灯灭）之间切换。
2、模式选择按“模式”键可在制冷/制热模式之间切换，须注意的是，模式却换必须在关机状态下进行。
3、参数查询使用本控制器能查询它所联网的任意一台机组的工作状态及参数（有哪几台压缩机在工作、进水设置温度、进水温度、出水设置温度、出水温度、机组的定时设置、制冷防冻温度、冬季防冻温度、除霜温度等）。
按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，查看到的是不同机组的当前参数，若要查询某个机组的工作参数，找到欲查询的机组号时按“确定”键即可查询该机组的工作参数了，按“▲”或“▼”键查看该机组的不同的参数。
4、参数设置①按“密码”键显示器左下框内显示“密码输入”和“00”，按“▲”或“▼”键改变数值，当选择到正确的用户密码后按“确定”键（出厂密码为“00”），显示框内显示时间，则表示已经输入正确的用户密码，可以进行以下设置：A、运行参数修改：在输入正确密码后，按照步骤②→③→④就能够完成运行参数的修改设置。
B、用户密码修改：在输入正确密码后，按“密码”键显示框内只显示“00”，则表示进入用户密码修改设置，按“▲”或“▼”键改变数值后，按“确定”键修改拥护密码完成，同时跳出参数设置状态。
②按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，找到欲设置参数的机组号时按“确定”键即可设置该机组的工作参数了（可设置的参数有：制冷进水温度、制热进水温度）。
③按“▲”或“▼”键选择要设置的参数，按“确定”键后就可以按“▲”或“▼”键设置参数值，设置完成后按“确定”键保存设置结果。
④重复步骤②可设置其他参数（注意：60秒内没有按键则退出参数设置）。
⑤设置参数值必须在关机状态下进行。
5、实时时钟设置用针形工具按“模式”键上方的小孔，液晶显示器上显示“星期设置”的字样，按“▲”或“▼”键设置当前时间是星期几，设置好了之后再按小孔，星期设置成功，同时显示器上显示“时钟设置”时间会闪烁，此时按“▲”键修改小时，按“▼”键修改分钟，再按小孔即可保存设置时钟。
麦克维尔风冷热泵机组操作手册(总7页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March适用于麦克维尔模块式风冷冷水/热泵机组MAC210/MAC230D /DS/DM/DR/DRS/DRMC302l控制器使用手册一、操作1、开关机按ON/OFF键，机组在开机（RUN灯亮）、关机（RUN灯灭）之间切换。
2、模式选择按“模式”键可在制冷/制热模式之间切换，须注意的是，模式却换必须在关机状态下进行。
3、参数查询使用本控制器能查询它所联网的任意一台机组的工作状态及参数（有哪几台压缩机在工作、进水设置温度、进水温度、出水设置温度、出水温度、机组的定时设置、制冷防冻温度、冬季防冻温度、除霜温度等）。
按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，查看到的是不同机组的当前参数，若要查询某个机组的工作参数，找到欲查询的机组号时按“确定”键即可查询该机组的工作参数了，按“▲”或“▼”键查看该机组的不同的参数。
4、参数设置①按“密码”键显示器左下框内显示“密码输入”和“00”，按“▲”或“▼”键改变数值，当选择到正确的用户密码后按“确定”键（出厂密码为“00”），显示框内显示时间，则表示已经输入正确的用户密码，可以进行以下设置：A、运行参数修改：在输入正确密码后，按照步骤②→③→④就能够完成运行参数的修改设置。
B、用户密码修改：在输入正确密码后，按“密码”键显示框内只显示“00”，则表示进入用户密码修改设置，按“▲”或“▼”键改变数值后，按“确定”键修改拥护密码完成，同时跳出参数设置状态。
②按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，找到欲设置参数的机组号时按“确定”键即可设置该机组的工作参数了（可设置的参数有：制冷进水温度、制热进水温度）。
③按“▲”或“▼”键选择要设置的参数，按“确定”键后就可以按“▲”或“▼”键设置参数值，设置完成后按“确定”键保存设置结果。
MC302l控制器使用手册适用于麦克维尔模块式风冷冷水/热泵机组 MAC210/MAC230D /DS/DM/DR/DRS/DR一、操作1、开关机按ON/OFF键，机组在开机（RUN灯亮）、关机（RUN灯灭）之间切换。
2、模式选择按“模式”键可在制冷/制热模式之间切换，须注意的是，模式却换必须在关机状态下进行。
3、参数查询使用本控制器能查询它所联网的任意一台机组的工作状态及参数（有哪几台压缩机在工作、进水设置温度、进水温度、出水设置温度、出水温度、机组的定时设置、制冷防冻温度、冬季防冻温度、除霜温度等）。
按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，查看到的是不同机组的当前参数，若要查询某个机组的工作参数，找到欲查询的机组号时按“确定”键即可查询该机组的工作参数了，按“▲”或“▼”键查看该机组的不同的参数。
4、参数设置①按“密码”键显示器左下框内显示“密码输入”和“00”，按“▲”或“▼”键改变数值，当选择到正确的用户密码后按“确定”键（出厂密码为“00”），显示框内显示时间，则表示已经输入正确的用户密码，可以进行以下设置：A、运行参数修改：在输入正确密码后，按照步骤②→③→④就能够完成运行参数的修改设置。
B、用户密码修改：在输入正确密码后，按“密码”键显示框内只显示“00”，则表示进入用户密码修改设置，按“▲”或“▼”键改变数值后，按“确定”键修改拥护密码完成，同时跳出参数设置状态。
②按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，找到欲设置参数的机组号时按“确定”键即可设置该机组的工作参数了（可设置的参数有：制冷进水温度、制热进水温度）。
③按“▲”或“▼”键选择要设置的参数，按“确定”键后就可以按“▲”或“▼”键设置参数值，设置完成后按“确定”键保存设置结果。
④重复步骤②可设置其他参数（注意：60秒内没有按键则退出参数设置）。
⑤设置参数值必须在关机状态下进行。
5、实时时钟设置用针形工具按“模式”键上方的小孔，液晶显示器上显示“星期设置”的字样，按“▲”或“▼”键设置当前时间是星期几，设置好了之后再按小孔，星期设置成功，同时显示器上显示“时钟设置”时间会闪烁，此时按“▲”键修改小时，按“▼”键修改分钟，再按小孔即可保存设置时钟。
MC302l控制器使用手册适用于麦克维尔模块式风冷冷水/热泵机组 MAC210/MAC230D /DS/DM/DR/DRS/DR一、操作1、开关机按ON/OFF键，机组在开机（RUN灯亮）、关机（RUN灯灭）之间切换。
2、模式选择按“模式”键可在制冷/制热模式之间切换，须注意的是，模式却换必须在关机状态下进行。
3、参数查询使用本控制器能查询它所联网的任意一台机组的工作状态及参数（有哪几台压缩机在工作、进水设置温度、进水温度、出水设置温度、出水温度、机组的定时设置、制冷防冻温度、冬季防冻温度、除霜温度等）。
按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，查看到的是不同机组的当前参数，若要查询某个机组的工作参数，找到欲查询的机组号时按“确定”键即可查询该机组的工作参数了，按“▲”或“▼”键查看该机组的不同的参数。
4、参数设置①按“密码”键显示器左下框内显示“密码输入”和“00”，按“▲”或“▼”键改变数值，当选择到正确的用户密码后按“确定”键（出厂密码为“00”），显示框内显示时间，则表示已经输入正确的用户密码，可以进行以下设置：A、运行参数修改：在输入正确密码后，按照步骤②→③→④就能够完成运行参数的修改设置。
B、用户密码修改：在输入正确密码后，按“密码”键显示框内只显示“00”，则表示进入用户密码修改设置，按“▲”或“▼”键改变数值后，按“确定”键修改拥护密码完成，同时跳出参数设置状态。
②按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，找到欲设置参数的机组号时按“确定”键即可设置该机组的工作参数了（可设置的参数有：制冷进水温度、制热进水温度）。
③按“▲”或“▼”键选择要设置的参数，按“确定”键后就可以按“▲”或“▼”键设置参数值，设置完成后按“确定”键保存设置结果。
④重复步骤②可设置其他参数（注意：60秒内没有按键则退出参数设置）。
⑤设置参数值必须在关机状态下进行。
5、实时时钟设置用针形工具按“模式”键上方的小孔，液晶显示器上显示“星期设置”的字样，按“▲”或“▼”键设置当前时间是星期几，设置好了之后再按小孔，星期设置成功，同时显示器上显示“时钟设置”时间会闪烁，此时按“▲”键修改小时，按“▼”键修改分钟，再按小孔即可保存设置时钟。
麦克维尔MAC风冷模块式冷水机组
控制面板操作说明
1 开关机
按ON/OFF键，机组在开机(RUN灯亮)、关机(RUN灯灭)之间切换。
2 模式选择
按“模式”键可在制冷/制热模式之间切换，须注意的是，模式切换必须在关机状态下进行，这样对压缩机能起到一定的保护作用。
3 参数查询
使用本控制器能查询它所联网的任意一台机组的工作状态及参数（有哪几台压缩机在工作、设定的进水温度、实际进水温度、设定的出水温度、实际出水温度、机组的定时设置、制冷防冻温度、冬季防冻温度、除霜温度等）。
按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，查看到的是不同机组的当前参数，若要查询某个机组的工作参数，找到欲查询的机组号时按“确定”键即可查询该机组的工作参数了，按“▲”或“▼”键查看该机组的不同的参数。
4 参数设置
按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，找到欲设置参数的机组号时按“确定”键即可设置该机组的工作参数了(可设置的参数有：制冷进水温度、制冷出水温度、制热进水温度、
制热出水温度、防冻温度、除露点A温度、除露点B温度、除霜温度)。
按“▲”或“▼”键选择要设置的参数，按“确定”键后就可以按“▲”或“▼”键设置参数值，设置完成后按“确定”键保存设置结果。
重复步骤②可设置其它参数。
5 实时时钟设置
用针形工具按“模式”键上方的小孔，液晶显示器上显示“星期设置”的字样，按“▲”或“▼”键设置当前时间是星期几，设置好了之后再按小孔，星期设置成功，同时显示器上显示“时钟设置”字样，时间会闪烁，此时按“▲”键修改小时，按“▼”键修改分钟，再按小孔即可保存设置的时钟。
6 定时设置
按“定时”键后显示器上同时显示“星期设置”和“定时设置”的字样，此时按“▲”或“▼”键选择要设置定时的时间在星期几，选好后按“确定”键，显示器上显示“定时设置”的字样，此时按“▲”键选择要设置当天的哪个定时（能设置4个，在“机组号”上方有指示）,按“▼”键选择“定时开”或“定时关”，按“确定”键后再按“▲”键修改小时，按“▼”键修改分钟，设置好时间后按“确定”键保存这个定时设置。
重复步骤①可设置其它的定时设置。
如果想取消某一个定时设置，只需将它的定时时间设为上午0:00即可。
注意：定时开机和定时关机是以线控器上的时钟时间为准，如果时钟时间不准确，定时开机和定时关机的时间也将不准。
在定时设置过程
中，若按下“机组”、“模式”、“密码”等键将退出定时设置（不保存设置结果）。
7 除霜
机组在制热状态时按“▲”或“▼”键直到“手动除霜”字样出现时按“确定”键，即进入手动除霜状态。
退出除霜的条件：①除霜时间大于10分钟；或者②如果除霜感温探头检测到的温度大于设置的除霜温度且除霜时间大于1分钟。
8 复位
按“▲”键上方的小孔可复位。
