影像测量仪

影像测量仪的技术参数介绍影像测量仪是一种基于数字图像处理技术的测量设备，主要用于对物体进行三维形态测量、精度检测、形位公差分析和逆向工程等操作。

本文将对影像测量仪的技术参数进行详细介绍，包括分辨率、测量精度、视场角、深度范围等参数。

1. 分辨率影像测量仪的分辨率是指相机可以获取的图像中有效像素点的数量。

一般来说，分辨率越高，设备获取的图像信息就越丰富，从而提高了测量的精度和准确性。

影像测量仪的分辨率一般是以万分之一毫米为单位。

2. 测量精度测量精度是指影像测量仪对被测物体进行测量的能力，也是一个影像测量仪衡量性能的重要参数。

影像测量仪的测量精度受到多种因素的影响，例如相机分辨率、视场角、系统误差等。

一般来说，影像测量仪的测量精度可以达到百分之一毫米以下。

3. 视场角视场角是指影像测量仪可以在一个视野范围内进行测量的大小。

不同的影像测量仪视场角大小不尽相同，一般参考书刊影像测量仪视场角在8度左右，而高端影像测量仪的视场角甚至可以达到55度以上。

视场角的大小对于被测物体的形态和大小有着很大的影响，也是选择适合的测量仪器时需要考虑的重要因素。

4. 深度范围深度范围是指影像测量仪可以对被测物体进行测量的距离范围。

不同的测量仪器深度范围不同，有的仅能在几毫米的距离内精确测量，而有的则能够在几十厘米到几米的范围内进行精度测量。

深度范围还受到光源强度和被测物体材料的影响，需要根据具体的测量需求进行选择。

5. 其他参数除了上述几个参数外，影像测量仪还有其他一些重要的技术参数，例如测量速度、测量范围、系统分辨率、重复性和稳定性等。

在选择影像测量仪时，需要根据具体的测量需求和实际应用场景进行综合考虑。

总之，影像测量仪是一种非常重要的测量设备，可以在工业、医疗、电子和航空航天等领域发挥重要作用。

本文对影像测量仪的技术参数进行了详细介绍，希望对读者选择影像测量仪时有所帮助。

影像测量仪操作使用规程影像测量仪是一种常见的测量仪器，广泛用于各种测量领域，如工程测量、制造业、地质勘探等。

为了确保影像测量仪的准确性和安全性，使用者需要按照一定的操作规程进行使用。

以下是影像测量仪操作使用规程，详细介绍了使用过程中的注意事项和操作步骤。

一、操作前准备1.环境准备：确保测量环境整洁、无尘，避免影响测量精度。

2.仪器准备：检查影像测量仪的供电、连接线路是否正常，确保仪器处于正常工作状态。

3.校准：在进行测量之前，需进行影像测量仪的校准操作，并按照校准结果进行相关参数的调整。

二、操作步骤1.打开电源开关，等待影像测量仪启动。

根据具体的使用说明，选择相应的测量模式。

2.布置待测物体：将待测物体放置在影像测量仪的测量平台上，并进行固定，确保物体的位置稳定。

3.调整相机参数：根据待测物体的特点和需要测量的参数，调整影像测量仪的相机参数，如曝光时间、放大倍率等，以确保所得到的影像清晰、准确。

4.开始测量：按下测量按钮，影像测量仪开始进行测量。

根据具体的测量要求，可以选择自动测量或者手动测量。

在测量过程中，注意观察测量结果，确保测量的准确性。

5.数据处理：根据测量结果进行数据处理，如计算物体的尺寸、角度等。

根据具体的测量要求，可以使用影像测量仪自带的数据处理软件，或者将数据导入其他软件进行处理。

6.结果输出：将测量结果输出到打印机或者其他媒介上，以便记录和保存。

三、注意事项1.使用过程中避免震动：影响测量仪的准确性，应避免在测量过程中产生震动，如敲击仪器、碰撞物体等。

2.操作注意安全：使用者在操作影像测量仪时应注意安全，避免触碰到高温部件，以免造成伤害。

3.避免光线干扰：影像测量仪对光线的要求较高，应尽量避免测量环境中强光的干扰，以免影响测量结果。

4.更换测量物体时重新校准：当更换待测物体时，需要重新进行影像测量仪的校准操作，以确保测量的准确性。

5.定期维护保养：定期清洁仪器、检查仪器的连接线路是否正常，确保仪器处于正常工作状态。

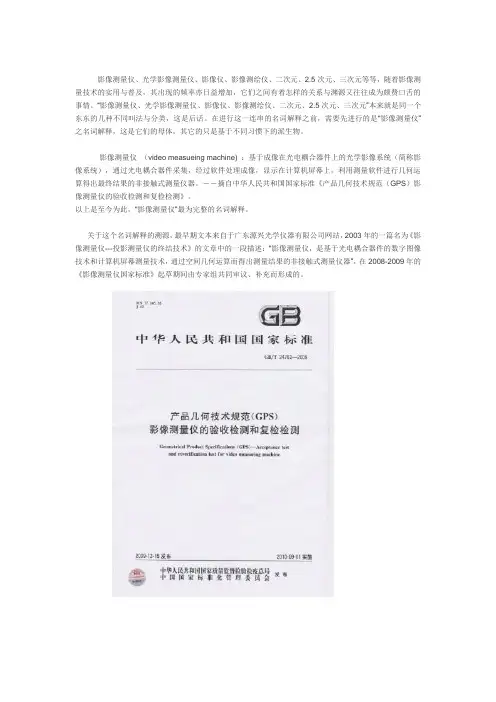

影像测量仪、光学影像测量仪、影像仪、影像测绘仪、二次元、2.5次元、三次元等等，随着影像测量技术的实用与普及，其出现的频率亦日益增加，它们之间有着怎样的关系与渊源又往往成为颇费口舌的事情。

“影像测量仪、光学影像测量仪、影像仪、影像测绘仪、二次元、2.5次元、三次元”本来就是同一个东东的几种不同叫法与分类，这是后话。

在进行这一连串的名词解释之前，需要先进行的是“影像测量仪”之名词解释，这是它们的母体，其它的只是基于不同习惯下的派生物。

影像测量仪（video measueing machine) ：基于成像在光电耦合器件上的光学影像系统（简称影像系统），通过光电耦合器件采集，经过软件处理成像，显示在计算机屏幕上，利用测量软件进行几何运算得出最终结果的非接触式测量仪器。

－－摘自中华人民共和国国家标准《产品几何技术规范（GPS）影像测量仪的验收检测和复检检测》。

以上是至今为此，“影像测量仪”最为完整的名词解释。

关于这个名词解释的溯源，最早期文本来自于广东源兴光学仪器有限公司网站，2003年的一篇名为《影像测量仪---投影测量仪的终结技术》的文章中的一段描述：“影像测量仪，是基于光电耦合器件的数字图像技术和计算机屏幕测量技术，通过空间几何运算而得出测量结果的非接触式测量仪器”，在2008-2009年的《影像测量仪国家标准》起草期间由专家组共同审议、补充而形成的。

天准全自动影像测量仪天准全自动影像测量仪是一种高精度、高效率的测量仪器，广泛应用于工业制造、产品设计、质量控制等领域。

本文将介绍天准全自动影像测量仪的原理、应用以及优势。

一、原理天准全自动影像测量仪利用先进的影像处理算法和高精度的测量传感器，实现对物体的三维尺寸、形状和位置的精确测量。

其原理可以简单概括为以下几个步骤：1. 影像采集：测量仪器通过高分辨率的摄像头对待测物体进行影像采集，并将采集到的图像实时传输给计算机。

2. 特征提取：计算机对采集到的图像进行处理，提取出物体的特征点、边缘和轮廓等。

3. 标定：利用特定的标定板或标定工件进行仪器标定，确保测量结果的准确性。

4. 三维重建：根据特征点的位置信息，计算机通过三维重建算法生成物体的三维模型。

这个过程可以利用立体视觉或多角度视图进行。

5. 测量分析：根据生成的三维模型，计算机可以对物体进行各种尺寸、形状和位置的测量分析，包括距离、角度、曲率等。

二、应用领域天准全自动影像测量仪在许多领域具有广泛的应用，主要包括以下几个方面：1. 工业制造：测量仪器可以用于对产品的加工精度进行检测和验证，如机械零部件、精密模具、电子元器件等。

它可以帮助企业在生产过程中及时发现和纠正制造偏差，提高产品的质量和一致性。

2. 产品设计：测量仪器可以提供产品形状和尺寸的精确数据，帮助设计师评估和改进产品的设计。

它可以用于设计周围环境的符合人体工学的产品、精确匹配的零部件以及满足特定要求的产品。

3. 质量控制：测量仪器可以用于产品的质量检验和控制，对产品进行全面、高效的检测。

它可以快速确定产品是否符合规格要求，发现潜在的质量问题，避免不合格产品流入市场。

4. 教育科研：测量仪器可以作为教学工具，帮助学生理解和熟悉测量原理和技术。

它也可以用于科学研究，为科研人员提供高精度的测量数据，支持他们进行相关的实验和探索。

三、优势天准全自动影像测量仪相比传统的测量方法具有诸多优势：1. 高精度：测量仪器采用先进的图像处理算法和高精度的测量传感器，可以实现亚微米级别的测量精度，满足对高精度测量的要求。

影像测量仪的使用方法影像测量仪是一种高精度、高效率的测量工具，广泛应用于工业制造、科研实验、医学影像等领域。

它能够通过摄像头拍摄目标物体的影像，利用软件对影像进行处理分析，从而实现对目标物体尺寸、形状、位置等参数的测量。

下面将介绍影像测量仪的使用方法，希望能够帮助大家更好地使用这一先进的测量工具。

1. 准备工作。

在使用影像测量仪之前，首先需要做好一些准备工作。

确保测量仪的摄像头清洁无尘，避免影响影像质量。

同时，将需要测量的目标物体放置在测量台上，并调整好光源和背景，保证目标物体的影像清晰可见。

2. 启动测量软件。

接通影像测量仪的电源，启动测量软件。

在软件界面中，选择“新建测量项目”，然后设置测量参数，如像素大小、放大倍数等。

根据实际测量需求，选择合适的测量模式，如长度测量、角度测量、轮廓测量等。

3. 拍摄影像。

调整摄像头的焦距和角度，使目标物体的影像充满整个画面，并保持清晰。

在软件界面中，点击“拍摄”按钮，对目标物体进行影像拍摄。

根据需要，可以进行多次拍摄，以获取不同角度、不同位置的影像。

4. 影像处理。

拍摄完成后，软件会自动对影像进行处理。

可以对影像进行放大、缩小、旋转等操作，以便更清晰地观察目标物体的细节。

同时，可以对影像中的目标物体进行标记、测量线的绘制等操作，以便进行后续的测量分析。

5. 测量分析。

在影像处理完成后，可以进行测量分析。

在软件界面中，选择测量工具，如长度测量工具、角度测量工具等，对目标物体的各项参数进行测量。

测量结果将会显示在软件界面上，同时可以导出报告或保存数据。

6. 结果展示。

最后，可以将测量结果进行展示和分析。

软件提供了丰富的结果展示功能，如直线拟合、曲线拟合、3D重建等。

通过这些功能，可以更直观地展示目标物体的尺寸、形状等参数，为后续的研究和应用提供参考。

总结。

影像测量仪作为一种先进的测量工具，具有高精度、高效率的特点，能够广泛应用于各个领域。

正确使用影像测量仪，能够为工程设计、科研实验、医学诊断等工作提供可靠的数据支持。

影像测量仪的使用方法影像测量仪是一种高精度的测量设备，广泛应用于工业制造、科研实验、医学影像等领域。

它通过数字影像处理技术，实现对物体尺寸、形状、表面特征等参数的测量和分析。

下面将介绍影像测量仪的使用方法，帮助您更好地掌握这一先进设备的操作技巧。

1.准备工作。

使用影像测量仪前，首先需要进行准备工作。

确保设备处于稳定的工作状态，检查设备的供电情况和连接线路是否正常。

同时，清洁测量台面和调整测量仪的放置位置，保证测量环境整洁、明亮。

2.打开设备。

按照操作手册的指引，打开影像测量仪的电源开关，并等待设备自检完成。

在设备启动过程中，要耐心等待，不要进行其他操作，确保设备能够正常启动。

3.调整参数。

在设备启动完成后，根据测量对象的特点和测量要求，调整影像测量仪的参数设置。

包括放大倍率、对比度、亮度、曝光时间等参数的调节，以确保获取清晰、准确的影像。

4.放置测量样品。

将待测样品放置在测量台面上，并根据需要使用辅助夹具或支架固定样品位置，以避免在测量过程中发生移动或晃动，影响测量结果的准确性。

5.拍摄影像。

通过设备上的拍摄按钮或软件界面的操作，进行样品的影像拍摄。

在拍摄过程中，要保持手稳，避免震动，确保获取清晰的影像。

6.测量分析。

拍摄完成后，影像测量仪会自动对拍摄的影像进行处理和分析，根据设备的功能和软件的操作界面，进行测量参数的设定和测量结果的分析。

可以测量长度、角度、曲率半径、表面粗糙度等多种参数。

7.保存结果。

在完成测量分析后，将测量结果保存在设备或计算机中，可以生成报告或数据表格，方便后续的查阅和分析。

8.关闭设备。

在使用完毕后，按照操作手册的指引，正确关闭影像测量仪的电源开关，将设备恢复到待机或关机状态。

同时，清理测量台面和设备表面，保持设备的整洁。

通过以上步骤的操作，您可以顺利地使用影像测量仪进行测量分析工作。

在实际操作中，还需要根据具体的测量对象和要求，灵活运用影像测量仪的各项功能，以获得更加准确、可靠的测量结果。

影像测量仪的工作原理一、影像测量仪简介影像测量仪，也称为影像测绘仪，是一种利用数字影像技术进行测量的仪器。

它通过先将物体的图像采集下来，再通过图像处理技术对图像进行处理和分析，最终得出物体尺寸、形状、位置等方面的数据。

影像测量仪采用多种技术来完成测量任务，例如数字影像处理、光电传感器、激光测距等技术，因此可以广泛应用于各种领域，包括制造业、医疗、环境监测等。

二、影像测量仪的工作原理影像测量仪的工作原理与数字影像技术密切相关。

数字影像是通过光学和电子技术将被测对象的图像数字化得到的，而影像测量仪就是通过对数字影像的处理和分析，得出物体的尺寸、形状、位置等方面的数据。

以下是影像测量仪的工作原理概述：1. 光学成像影像测量仪通过光学镜头将被测对象的图像投射到CCD摄像机上，CCD摄像机通过逐行扫描将图像转换为数字信号，并传输给计算机。

2. 影像预处理为了提高图像质量和准确度，影像测量仪通常需要进行影像预处理。

影像预处理过程包括灰度校正、色彩校正、噪声过滤等，目的是将原始图像转换为更准确、更清晰的数字图像。

3. 特征提取影像测量仪通过特征提取技术，从数字图像中提取出被测物体的基本特征，例如角度、长度、宽度、轮廓等。

特征提取通常需要使用数字图像处理技术，例如轮廓分割、边缘检测等。

4. 特征匹配通过将被测物体的特征与已知特征进行匹配，影像测量仪可以计算出物体的尺寸、形状、位置等方面的数据。

5. 数据输出和存储最后，影像测量仪将测量结果输出给用户，并且可以将结果保存到计算机或其他设备上进行进一步处理和分析。

三、影像测量仪的应用影像测量仪是一种广泛应用于制造业、医疗、环境监测等领域的测量仪器。

以下是影像测量仪的一些应用：1. 制造业在制造业中，影像测量仪可以用于精确测量零件的尺寸、形状和位置，从而保证产品的质量和精度。

特别是在高精度加工和组装过程中，影像测量仪可以起到重要的作用。

2. 医疗在医疗领域中，影像测量仪可以用于评估病人的身体形态和病情，从而为医生提供诊断和治疗方案。

影像测量仪结构组成一、引言影像测量仪是一种高精度的测量设备，广泛应用于工业制造、汽车制造、航空航天等领域。

其结构组成是影响其测量精度和使用效果的关键因素之一。

本文将介绍影像测量仪的结构组成。

二、基本结构影像测量仪的基本结构包括光学系统、机械系统和电子系统三部分。

1.光学系统光学系统是影像测量仪最为重要的部分，主要用于获取被测物体表面的图像信息。

其主要组成部分包括镜头、光源、滤波器等。

（1）镜头镜头是光学系统中最为核心的部分，其质量直接影响到影像测量仪的精度和分辨率。

常见的镜头有透镜和反射镜两种类型，其中透镜常用于低倍率下对被测物体进行观察和测量，反射镜则常用于高倍率下对被测物体进行观察和测量。

（2）光源光源主要用于照明被测物体表面以获取清晰的图像信息。

常见的光源有白光、激光等。

其中，激光具有高亮度、高单色性、高方向性等优点，在高精度测量中得到广泛应用。

（3）滤波器滤波器主要用于过滤掉环境中的干扰光线，提高被测物体表面的图像对比度和清晰度。

常见的滤波器有偏振片、中心滤镜等。

2.机械系统机械系统是影像测量仪的支撑结构，主要用于保证被测物体在测量过程中的稳定性和准确性。

其主要组成部分包括基座、移动平台、运动控制系统等。

（1）基座基座是机械系统中最为重要的部分，其质量和稳定性直接影响到影像测量仪的精度和准确性。

常见的基座材料有大理石、花岗岩等。

（2）移动平台移动平台是机械系统中用于支撑被测物体并进行移动的部分。

常见的移动平台有手动平台和自动平台两种类型，其中自动平台具有更高的精度和稳定性。

（3）运动控制系统运动控制系统主要用于控制移动平台的运动轨迹和速度，保证测量过程中的准确性和稳定性。

常见的运动控制系统有步进电机、伺服电机等。

3.电子系统电子系统是影像测量仪中用于处理图像信息和输出测量结果的部分。

其主要组成部分包括图像采集卡、数字信号处理器、计算机等。

（1）图像采集卡图像采集卡主要用于将光学系统中获取到的图像信息转换为数字信号，并传输到计算机进行处理。

影像测量仪分类及优缺点影像测量仪器是广泛应用于机械、电子、仪表的仪器。

主要由机械主体、标尺系统、影像探测系统、驱动控制系统和测量软件等与高精密工作台结构组成的光电测量仪器。

一般分为三大类：手动影像仪、自动影像仪和闪测影像仪。

测量元素主要有：长度、宽度、高度、孔距、间距、厚度、圆弧、直径、半径、槽、角度、R角等。

1、手动影像测量仪手动影像测量仪3轴采用手动驱动的方式，测量软件为手动取点。

是利用变焦物镜对被测物体进行放大，经过CCD工业摄像装置将图像输入电脑，放大后的被测物体影像传输到测量软件，用以进行非接触检测各种复杂工件的几何量测工具。

测量速度较慢、重复测量精度差。

缺点：测量速度慢、重复测量精度差；优点：造价低，操作无需编程，对测单个产品比较方便。

随着自动控制技术的发展，手动型影像测量仪基本被自动型影像测量仪所取代。

2、自动影像测量仪自动影像测量仪是在CNC影像仪基础上发展而来的光学非接触测量仪，具有高度智能化与自动化特点。

可以学习并记忆对焦、选点、功能切换、人工修正、灯光匹配等过程，可自动完成边缘提取、对焦、匹配以及测量合成、影像合成等。

功能更强大、精度更高、操作也更加便捷。

缺点：对产品轮廓尺寸的测量编程测量比较方便简单，但在对产品的表面尺寸测量时受到的材质和形状限制比较多，容易出现会错图，导致测量出现错误。

对于一致性不好或是公差变动范围比较大的产品，测量起来就不是很方便，时常会出现绘图错误，且不易修改，需重新测量，严重影响测量效率。

对尺寸较少结构较简单的产品测量反而没有手动机方便。

价格比较贵，事故概率相对手动机较多，售后的成本也较大。

优点：不受仪器量程的影响，各种行程的影像仪均可以实现自动。

操作比较方便，只需要控制鼠标或操作杆就可以控制仪器行程内的所有运动。

可以编程测量，只需1次测量产品时编好测量步骤等程序，下次测量就可以直接仪器自动测量和自动判断公差，效率比较高，适合批量测量。

位置定位可编程记忆，所以重复测量的精度比较高。

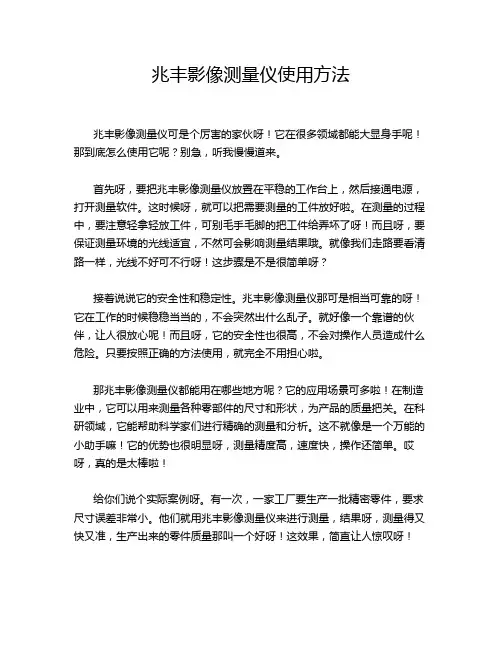

兆丰影像测量仪使用方法
兆丰影像测量仪可是个厉害的家伙呀！它在很多领域都能大显身手呢！那到底怎么使用它呢？别急，听我慢慢道来。

首先呀，要把兆丰影像测量仪放置在平稳的工作台上，然后接通电源，打开测量软件。

这时候呀，就可以把需要测量的工件放好啦。

在测量的过程中，要注意轻拿轻放工件，可别毛手毛脚的把工件给弄坏了呀！而且呀，要保证测量环境的光线适宜，不然可会影响测量结果哦。

就像我们走路要看清路一样，光线不好可不行呀！这步骤是不是很简单呀？
接着说说它的安全性和稳定性。

兆丰影像测量仪那可是相当可靠的呀！它在工作的时候稳稳当当的，不会突然出什么乱子。

就好像一个靠谱的伙伴，让人很放心呢！而且呀，它的安全性也很高，不会对操作人员造成什么危险。

只要按照正确的方法使用，就完全不用担心啦。

那兆丰影像测量仪都能用在哪些地方呢？它的应用场景可多啦！在制造业中，它可以用来测量各种零部件的尺寸和形状，为产品的质量把关。

在科研领域，它能帮助科学家们进行精确的测量和分析。

这不就像是一个万能的小助手嘛！它的优势也很明显呀，测量精度高，速度快，操作还简单。

哎呀，真的是太棒啦！
给你们说个实际案例呀。

有一次，一家工厂要生产一批精密零件，要求尺寸误差非常小。

他们就用兆丰影像测量仪来进行测量，结果呀，测量得又快又准，生产出来的零件质量那叫一个好呀！这效果，简直让人惊叹呀！
我觉得呀，兆丰影像测量仪真的是个非常好用的工具呀！它能让我们的工作变得更加高效和精确。

大家一定要好好利用它呀！。

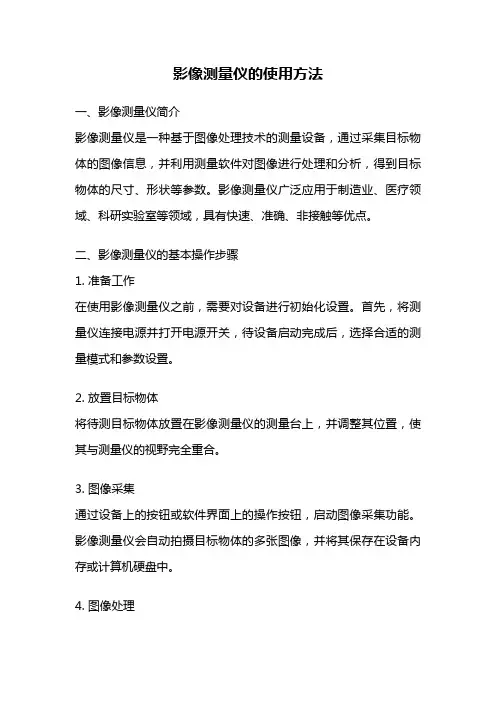

影像测量仪的使用方法一、影像测量仪简介影像测量仪是一种基于图像处理技术的测量设备，通过采集目标物体的图像信息，并利用测量软件对图像进行处理和分析，得到目标物体的尺寸、形状等参数。

影像测量仪广泛应用于制造业、医疗领域、科研实验室等领域，具有快速、准确、非接触等优点。

二、影像测量仪的基本操作步骤1. 准备工作在使用影像测量仪之前，需要对设备进行初始化设置。

首先，将测量仪连接电源并打开电源开关，待设备启动完成后，选择合适的测量模式和参数设置。

2. 放置目标物体将待测目标物体放置在影像测量仪的测量台上，并调整其位置，使其与测量仪的视野完全重合。

3. 图像采集通过设备上的按钮或软件界面上的操作按钮，启动图像采集功能。

影像测量仪会自动拍摄目标物体的多张图像，并将其保存在设备内存或计算机硬盘中。

4. 图像处理采集到的图像可以通过影像测量仪上的屏幕显示出来。

通过调整图像的亮度、对比度、放大倍率等参数，使图像更加清晰可见。

5. 测量操作在图像处理完成后，可以通过影像测量仪上的测量软件进行测量操作。

首先，选择合适的测量工具，如线段测量、圆弧测量、角度测量等。

然后，在图像上点击需要测量的位置，测量软件会自动计算出相应的测量结果，并显示在屏幕上。

6. 数据分析与导出测量完成后，可以对测量结果进行数据分析。

影像测量仪通常具备数据统计、图形绘制等功能，可以对多次测量结果进行比较和分析。

同时，测量结果可以通过打印、导出等方式进行保存和共享。

三、影像测量仪的注意事项1. 在使用影像测量仪之前，需要对设备进行校准。

校准的目的是消除测量误差，提高测量精度。

2. 在放置目标物体时，需确保其与测量仪的视野完全重合，以避免测量结果的偏差。

3. 在进行图像采集时，需要确保目标物体的表面清晰可见，避免光线干扰和反射现象。

4. 在进行测量操作时，需注意选择合适的测量工具和参数设置，以获得准确的测量结果。

5. 在数据分析与导出时，要确保测量结果的可靠性和准确性，避免数据误差对分析结果的影响。

影像测量仪的测量功能影像测量仪（Image Measurement Instrument）是一种利用影像技术进行测量的精密测量设备。

其具有高精度、高效率、高自动化、非接触式等特点，广泛应用于工业、医学、生物、环境等领域的测量。

影像测量仪的测量功能包括测量长度、面积、周长、角度、直径等，下面我们具体介绍一下影像测量仪的测量功能。

测量长度影像测量仪可以通过选择两个待测物体的两个关键点，自动计算两点之间的距离，从而实现对长度的测量。

在测量前需要对影像测量仪进行校准，保证其测量的精度。

测量面积影像测量仪可以通过选择待测物体轮廓和内部的任意点，自动计算物体所占面积，并可以实现自动判断面积是否符合要求。

在测量前同样需要对影像测量仪进行校准，以保证其测量的准确性。

测量周长影像测量仪可以通过选取待测物体的轮廓，自动计算物体的周长。

同样，测量前需要对影像测量仪进行校准，以保证其测量的精度。

测量角度影像测量仪可以通过选择待测物体上的两个点和一个角点，自动计算两条线段之间的夹角，并显示夹角的大小。

在测量前同样需要对影像测量仪进行校准，以保证测量结果的准确性。

测量直径影像测量仪可以通过选择待测物体的轮廓，自动计算物体所占的直径大小。

同样需要对影像测量仪进行校准，以保证测量结果的精度。

总结影像测量仪是一种精密的测量设备，其测量功能涉及长度、面积、周长、角度、直径等多方面。

在进行任何测量前，都需要对影像测量仪进行准确校准，以保证测量的精准性。

随着影像技术的不断发展，影像测量仪将会有更加广泛的应用场景，为各个领域的精密测量提供更加高效、精确、便捷的解决方案。

影像仪测量使用方法摘要：一、影像仪概述二、影像仪测量原理三、影像仪操作步骤四、测量注意事项五、应用领域及优势六、维护与保养正文：一、影像仪概述影像仪，又称光学影像测量仪、数字影像测量仪，是一种高精度的测量设备。

它采用光学成像原理，将待测物体放在影像仪平台上，通过光学镜头捕捉图像，然后通过计算机处理和分析图像，实现对物体尺寸、形状、表面纹理等参数的测量。

影像仪广泛应用于工业、科研、精密制造等领域。

二、影像仪测量原理影像仪测量原理主要基于光学成像和计算机图像处理技术。

当物体放置在影像仪平台上时，光学镜头捕捉到物体的图像，并通过光电转换将图像信号传输到计算机。

计算机对图像进行数字化处理，提取出所需测量参数，实现对物体的精确测量。

三、影像仪操作步骤1.准备工作：将待测物体放置在影像仪平台上，调整平台高度，使物体位于测量范围内。

2.启动设备：开启影像仪和计算机，进入测量软件。

3.定位测量区域：通过操作软件，调整光学镜头的焦距，使待测物体清晰成像。

4.开始测量：在软件界面设置测量参数，如测量范围、测量精度等，然后启动测量功能。

5.数据处理：测量软件自动计算出物体的尺寸、形状等参数，并以图形或表格形式显示。

6.结果分析：根据测量结果，分析物体的质量、合格与否等指标。

四、测量注意事项1.确保待测物体干净、无尘，以免影响测量精度。

2.避免光线直射和阴影干扰，以保证图像清晰。

3.操作过程中，切勿碰撞或剧烈震动设备，以免影响测量精度。

4.定期检查和维护设备，确保设备正常运行。

五、应用领域及优势影像仪广泛应用于以下领域：1.精密零部件测量：如电子元器件、汽车零部件、航空器件等。

2.塑胶、五金制品测量：如手机壳、耳机壳、手表壳等。

3.玻璃、陶瓷制品测量：如手机屏幕、陶瓷杯等。

4.医学影像测量：如X光片、CT片等。

影像仪的优势：1.高精度：实现微米级别的测量精度。

2.非接触测量：不损伤待测物体，适用于易损件的测量。

3.自动化：一键式操作，提高测量效率。

影像测量仪作用是什么原理在制造和质量掌控领域，影像测量仪已经成为一种紧要的工具，用于对各种部件和组件进行精准明确的测量。

本文将认真介绍影像测量仪的作用和工作原理，以及其在现代工业制造中的紧要应用。

一、影像测量仪的作用影像测量仪，也称为光学测量仪或影像测绘仪，是一种高精度的测量设备，重要用于在各个维度上测量物体的尺寸、形状和相对位置。

它通过使用光学原理和计算机图像处置技术，将实际物体转化为数字化图像，从而进行高精度的分析和测量。

二、影像测量仪的工作原理影像测量仪的工作原理可以概括为以下几个步骤：物体放置：被测物体放置在测量仪的测量台上，由相机和光源从不同的角度对其进行拍摄，形成立体图像。

图像取得：通过计算机视觉技术，将拍摄的图像转化为数字化信息，生成物体的虚拟三维模型。

图像处置：利用特定的算法，对数字化图像进行处置，以识别和提取物体的关键特征。

测量和计算：基于提取的特征，计算物体的尺寸、形状和相对位置，生成测量报告。

结果输出：将测量报告以图形或文本的形式输出，以便分析和评估。

三、影像测量仪的应用领域影像测量仪广泛应用于各个领域，包含但不限于：电子行业：用于测量电路板、芯片等高精度电子元件的尺寸和形状。

机械制造业：用于检测机械零件的精度和相对位置，确保机械设备的制造质量。

汽车制造业：用于检测汽车零部件的尺寸和形状，保证车辆的安全性和性能。

医疗设备行业：用于检测医疗设备的精度和稳定性，保证医疗设备的治疗效果。

航空航天行业：用于检测航空航天器材的尺寸和形状，保证航空安全。

四、影像测量仪的精度保障影像测量仪的精度是其重要优势之一，高精度的测量结果对于产品的质量掌控和研发具有紧要意义。

以下是一些保障影像测量仪精度的措施：使用高质量的相机和光源：选择高判别率、高灵敏度的相机，以及稳定性好的光源，可以取得更清楚、更稳定的图像，从而提高测量精度。

采纳误差修正技术：通过对相机和测量平台的校准和修正，除去设备自身的误差，提高测量精度。

影像测量仪的工作原理1.影像采集：首先，测量仪使用摄像头或相机等设备拍摄物体的图像。

通常，为了保证测量的准确性，需要将物体放置在平面背景上，并使用合适的光照条件来确保图像的清晰度。

2.影像预处理：接下来，对采集到的影像进行预处理，以提高后续阶段的测量精度。

预处理包括去除图像中的噪声、调整图像的亮度和对比度等。

3.特征提取：在影像预处理之后，需要对图像进行特征提取，以获取物体的表面信息。

常用的特征提取方法包括边缘检测、图像分割和角点检测等。

这些方法可以将图像中的物体边界、纹理和形状等特征提取出来。

4.特征匹配：当特征提取完成后，需要将所提取的特征与预先建立的模型进行匹配。

模型可以是已知的物体形状或尺寸信息，也可以是事先采集到的标定图像。

通过对提取到的特征与模型进行匹配，可以确定物体的位置和姿态。

5.测量计算：在完成特征匹配后，根据已知的相机和物体模型参数，结合图像中物体的位置信息，可以计算出物体的尺寸和形状。

计算方法可以是几何学方法，也可以是基于数学模型的方法。

6.结果输出：最后，根据测量的需要，将测量结果以图像、数值或报表的形式进行输出。

这些结果可以用于质量控制、产品设计和制造等多个领域。

需要注意的是，影像测量仪的工作原理可能会根据具体的设备和应用领域有所不同。

部分影像测量仪还可以进行表面形貌的三维重建，或者结合其他传感器如激光进行更精确的测量。

此外，为了提高测量的准确性，测量仪的设计和使用中还需要考虑到光照条件、相机参数的准确性和稳定性等因素。

影像测量仪使用说明第一部分：产品概述影像测量仪是一种通过数字图像技术实现测量的设备，它可以用于工业、医疗、科研等领域。

本影像测量仪采用先进的图像处理算法和高分辨率的传感器，能够实现高精度、高效率的测量。

本使用说明将介绍影像测量仪的基本操作和功能，帮助用户熟悉和正确使用该设备。

第二部分：产品特点1.高精度：影像测量仪采用高分辨率的传感器，能够实现高精度的测量。

2.多功能：本设备可以实现多种测量功能，包括长度测量、面积测量、圆直径测量等。

3.高效率：影像测量仪具有快速响应的速度，能够在短时间内完成大量测量任务。

4.易于使用：本设备采用简单直观的操作界面，用户只需按照指示操作即可完成测量。

第三部分：设备准备1.将影像测量仪连接到电源，并确保电源正常。

2.打开显示屏，启动测量软件。

3.将待测物品放置在测量台上，并调整合适的放置位置。

第四部分：基本操作1.打开测量软件后，会出现主界面，界面上会显示实时图像。

2.点击“新建测量”按钮，进入测量模式。

3.在实时图像中选择一个待测点，点击鼠标左键进行标记。

4.根据测量需求，在实时图像中选择其他待测点，并进行标记。

5.点击“测量”按钮，软件会根据标记的点位进行测量计算。

第五部分：测量功能1.长度测量：在实时图像中标记起始点和终止点，软件会根据标记的点位计算长度。

2.面积测量：在实时图像中选择物体边界，并进行闭合标记，软件会根据标记的区域计算面积。

3.圆直径测量：在实时图像中选择圆的边界，并进行闭合标记，软件会根据标记的区域计算圆的直径。

第六部分：注意事项1.在进行测量之前，应确保测量台和待测物品处于平稳状态，以避免测量误差。

2.在进行标记时，应尽量选择清晰明确的标记点位，以提高测量的准确性。

3.在进行测量时，需注意避免手部晃动和环境光线干扰，以影响测量的准确性。

第七部分：故障排除1.如果影像测量仪无法启动，请检查电源是否连接正常，并重新启动设备。

2.如果软件无法识别图像，请检查设备的连接是否稳固，并重新启动软件。

精度影像测量仪的功能特点介绍精度影像测量仪（Precision Image Measurement Instrument）是一种基于图像处理和测量技术的高精度测量仪器。

它能够通过对物体的图像进行处理和分析，实现对物体尺寸、形状、位置等参数的测量和分析。

下面将详细介绍精度影像测量仪的功能特点。

1.高精度测量：精度影像测量仪采用高分辨率的图像传感器和精确的图像处理算法，能够实现对物体尺寸、形状、位置等参数的高精度测量。

其测量误差可以达到亚像素级别，能够满足对精度要求较高的测量任务。

2.无接触测量：精度影像测量仪采用光学观察和测量的方式，无需直接接触被测物体，能够在不破坏被测物体的情况下进行精确的测量。

这种无接触测量方式不仅提高了测量的准确性，还能够适应各种形状、材料的被测物体。

3.高效快速测量：精度影像测量仪采用图像处理和分析技术，能够对物体的图像进行快速处理和分析。

它可以实时捕捉和处理图像，减少了测量的时间成本，提高了测量的效率。

4.多功能测量：精度影像测量仪具有丰富的测量功能。

它可以对物体的尺寸、形状、位置、角度等进行测量和分析，还可以进行三维重建和形状拟合等高级测量。

同时，它还支持对多个物体进行同步测量，并可进行量值的统计和分析。

5.自动化测量：精度影像测量仪具有良好的自动化功能。

它可以通过编程和控制系统实现自动化的测量过程，包括自动对焦、自动对位、自动测量等。

这不仅减少了操作人员的工作量，还提高了测量的一致性和可重复性。

6.易操作性：精度影像测量仪采用友好的人机界面设计，操作简便。

它通过图形化的操作界面和菜单进行参数设置和测量过程控制，对操作人员的操作技术要求较低，能够快速上手使用。

7.轻量化便携：精度影像测量仪通常采用轻量化和便携化的设计，便于携带和使用。

它可以在实验室、工厂、野外等不同环境中进行测量，适用于各种应用场景。

总之，精度影像测量仪具有高精度、无接触、高效快速、多功能、自动化、易操作性和便携化等特点，能够满足各种测量需求，并在工业制造、科研实验室、医药卫生、物流等领域有着广泛的应用前景。
