华为PTN告警处理规范1.ETH_LOS告警解释：ETH_LOS为以太网端口连接丢失告警。
该告警表示以太网端口接收不到以太网信号。
产生原因：以太网端口的电缆或光纤没有连接好。
电缆或光纤故障。
本端网元接收光功率过低。
单板故障。
处理步骤：检查以太网端口的电缆或光纤是否接好，插紧松脱的电缆或光纤。
检查电缆或光纤是否存在故障，更换故障的电缆或光纤。
检查法兰盘或光衰减器是否连接正确，光衰减器的衰减值是否过大。
更换上报告警的处理板。
若告警未消除，更换对端网元对应的处理板。
2．MPLS_TUNNEL_LOCV告警解释：MPLS_TUNNEL_LOCV为Tunnel连通性丢失告警。
连续3个周期内没有收到希望的CV/FFD报文时出现此告警。
产生原因：PW对端停止CV/FFD。
物理链路故障。
PW对端单板正在复位。
业务接口配置错误。
网络出现严重拥塞。
处理步骤：在网管上查看PW对端是否停止了CV/FFD。
在网管上检查该链路两端网元是否存在单板或光模块相关的告警。
若告警未清除，查看光纤或电缆是否故障，更换故障的光纤或电缆。
在网管上检查对端单板是否上报COMMUN_FAIL告警。
若存在，说明对端单板可能正在复位。
清除COMMUN_FAIL告警后，查看本告警是否清除。
对照网元规划表，在网管上查看业务接口是否配置错误。
如果是，重新配置业务接口后，查看告警是否消除。
检查故障Tunnel的带宽是否已被完全占用。
如果是，增大Tunnel带宽配置或消除非法发送大数据量的根源。
查看告警是否清除。
3. BD_STATUS告警解释：BD_STATUS为物理单板离线告警。
当用户在网管上配置了逻辑单板而物理子架上却没有插入实际单板时就会上报此告警。
产生原因：单板正在硬复位。
单板未插上，或单板插上，但与母板接触不良。
板间通讯故障。
处理步骤：在网管的“运行态”槽位视图中查看该单板的工作状态是否为蓝色，若是，则该单板处于硬复位状态。
等待3至5分钟，该单板的工作状态转成绿色后，查看本告警是否消除。
ISSUE 光网络产品课程开发室TA000202 SDH 常见告警分析与信号流（155/622/2500+）1.1155/622/2500+单板常见告警分析一.线路板:S16、SD4、SL4、SQ1、SD1、SQE、SDE等1. R-LOS告警:接收端数据信号丢失。
检测的是电信号，不是光信号不是光信号。
2. R-LOF告警:在接收端检测到定帧字节A1≠f6H、A2≠28H，说明接收端帧同步丢失收端帧同步丢失。
155/622/2500+单板常见告警分析一.线路板:S16、SL4、SD4、SQ1、SL1、SQE、SE2等3.B2-EXC告警: B2误码过量。
检测到B2误码个数超过规定值。
4.MS-REI告警告警：：线路板所连的对端站检测到有B2误码，向本站传回M1字节字节。
一.线路板:S16、SL4、SD4、SQ1、SL1、SQE、SE2等5. MS-AIS告警告警：：检测接收到的复用段开销字节K2(bit6,7,8)=111时，上报此告警上报此告警。
告警含义是整个STM-N帧内除RSOH外全部为“1”。
一般由R-LOS告警产生或上游站发来。
6.MS-RDI告警告警：：检测接收到的复用段开销字节K2（bit6,7,8) =110。
一般由下游站回告上来,表示下游站接收到的本站信号有故障,说明本站至对端线路段有问题问题。
一.线路板:S16、SL4、SD4、SQ1、SL1、SQE 、SE2等7.AU-AIS 告警告警：：整个STM-N 帧内除STM-N RSOH 和MSOH 外全部为“1”。
一般由R-LOS 、MS-AIS 告警引起告警引起，，常见业务配置有问题见业务配置有问题。
8.HP-RDI 告警告警：：检测接收到的高阶通道开销字节G1(bit5)=1 。
一般由对端复用段和高阶通道故障引起阶通道故障引起。
一.线路板:S16、SL4、SD4、SQ1、SL1、SQE 、SE2等155/622/2500+单板常见告警分9.AU-LOP 告警告警：：检测到AU 指针H1、H2字节非法字节非法。
华为SDH设备HP_SLM告警华为OSN1500、OSN2500、Metro1000等光传输设备HP_SLM告警表示高阶通道信号标记失配。
当单板检测到实际收到的C2字节与配置的应收C2字节不一致（包括字节格式和数值）时，且实收的C2字节不为“0x00”时，上报此告警。
C2字节用来指示高阶虚容器VC-3/VC-4/VC-4-Xc的结构和净负荷性质。
告警参数在华为SDH设备网管中浏览告警时，选中该告警，在“告警详细信息”中会显示该告警的相关参数。
告警参数的格式为“告警参数（16 进制）：参数1 参数2…参数n”。
每个参数的含义说明参见下表。
对系统的影响如果设置了该告警产生时转插AU_AIS告警，那么该通道业务会中断，同时会向对端站回告HP_RDI。
可能原因告警HP_SLM产生的可能原因如下：∙原因1：业务穿通网元均设置开销穿通，本网元业务类型配置错误或者应收C2字节配置错误。
∙原因2：业务穿通网元均设置开销穿通，终结站点业务类型配置错误或者应发C2字节配置错误。
图1 HP_SLM告警的检测1（原因1，原因2）原因3：业务穿通网元设置开销终结，业务穿通网元应发C2字节配置错误。
图2 HP_SLM告警的检测2处理步骤1.在网管上查询告警。
根据告警参数确定上报告警的通道号。
2.原因1：业务穿通网元均设置开销穿通，本网元业务类型配置错误或者应收C2字节配置错误。
a.检查本网元配置的业务类型与应收C2字节的值是否对应。
若不对应，重新配置应收C2字节或者修改业务类型。
b.查询告警是否消除。
若告警未消除，转3。
3.原因2：业务穿通网元均设置开销穿通，终结站点业务类型配置错误或者应发C2字节配置错误。
a.沿着业务流向，向上游查询上传低阶业务的网元，此网元的源单板即发送C2字节的源端。
由此查询到哪个网元（记为终结站点）终结高阶开销后，将再生的C2字节传送至本网元。
若沿途网元均设置开销穿通，则中途的网元透传C2字节。
如图1所示，网元A即终结站点，网元B、C透传C2字节。
传输设备常见告警解释及处理建议LianLv一、 LOS 告警：信号丢失1、正常情况下两个网元之间要通信，中间的信号流必须是畅通的，如下图；2、从上图可以看书信号从MSC 发出2M 信号，经过SDH 设备复用后传递给下一个设备，最后末端SDH 设备解复用出2M 信号给另一端的MSC 。
也就是说，产生信号源的设备是发出信号的设备，当相邻的设备收不到对端发出的信号时就会上报LOS 告警，即信号丢失；A 、上图中由于SDH2发出的光信号SDH1收不到所以SDH1的收光口会上报LOS 告警；B 、上图中MSC2发出的2M 信号由于2M 线中断导致SDH2的2M接口收不到信号，所以SDH2的2M 接口会上报LOS 告警；C 、 上图是MSC1收不到信号的情况；说明：在通信标准中信号丢失的告警名都为LOS，但是不同厂家在编写网管软件时其有所不同，比如：华为公司传输设备，光口收不到信号上报告警为R-LOS ，支路口（2M 口）收不到信号时报T-ALOS;二、 LOF 告警：帧丢失1、当收到的信号功率太大或太小时都会上报OOF 告警；2、是指可以收到信号，但是检测不到信号的开始位置。
一般在波分和SDH 相连时，由于中继段线路中断，造成SDH 设备收到的信号为非调制光。
四、 AIS 告警：全1指示告警举例：SDH2收不到BTS 发来的2M 信号，SDH2会上报LOS 告警，并下插“1”码，当BSC1收到的2M 信号为全要“1”的时候就会上报AIS 告警。
这个故障我们日常维护中经常碰到，如果基站发送处理的2M 信号在中间传输环节中中断，BSC 的dip 端口都会上报AIS 告警。
五、 RDI 告警：远端告警指示举例：当BTS 收到的2M 信号在传输途中中断，但是BSC 可以收到BTS 发送的信号，那么BTS 就会发送AIS 信号给BSC ，当BSC 收到AIS 信号时就会上报RDI ，即远端告警指示说明故障点在BTS 端。

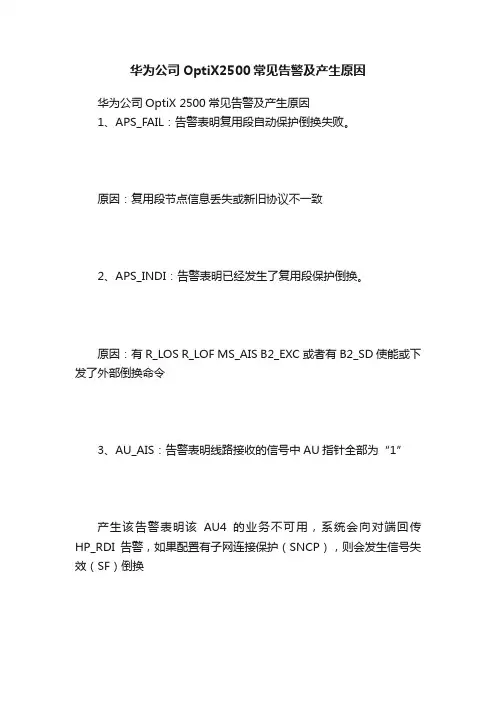

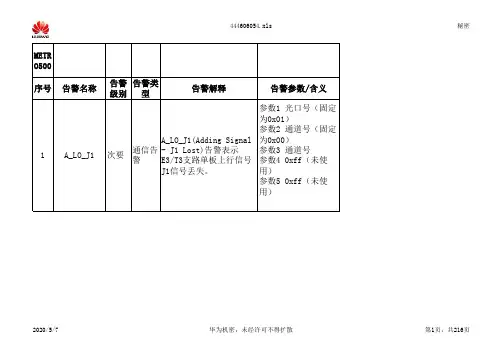

华为公司OptiX2500常见告警及产生原因华为公司OptiX 2500常见告警及产生原因1、APS_FAIL：告警表明复用段自动保护倒换失败。
原因：复用段节点信息丢失或新旧协议不一致2、APS_INDI：告警表明已经发生了复用段保护倒换。
原因：有R_LOS R_LOF MS_AIS B2_EXC或者有 B2_SD使能或下发了外部倒换命令3、AU_AIS：告警表明线路接收的信号中AU指针全部为“1”产生该告警表明该AU4的业务不可用，系统会向对端回传HP_RDI告警，如果配置有子网连接保护（SNCP），则会发生信号失效（SF）倒换4、AU_LOP：告警表明线路板接收的信号中的AU指针丢失。
该AU4的业务不可用。
系统会向对端回传HP_RDI告警，如果配置有子网连接保护（SNCP），则会发生信号失效（SF）倒换5、B1_EXC：告警表明线路接收的信号中再生段（B1）误码越限。
光口上接收的信号再生段误码（B1）过大，超过了性能门限，导致该光口的业务不可用。
产生该告警后，系统默认会向交叉方向下插AU_AIS。
6、B2_EXC：告警表明线路接收的信号中复用段（B2）误码越限。
光口业务不可用，默认下插AU_AIS，同时将B2误码块数放入回传M1字节，对端会收到MS_REI告警7、BD_STATUS：告警表明系统中已创建逻辑板的单板不在位或离线8、BIP_EXC：告警表明支路板低阶BIP2误码越限较大的低阶通道误码（BIP），会影响该通道的业务使用，产生此告警后，系统会向对端回传LP_REI告警9、HP_LOM：告警表明高阶通道复帧丢失VC12业务的复帧指示丢失，VC12业务不可用。
产生该告警后，单板会向相应通道下插TU_AIS10、HP_RDI:告警表明本端线路收到对端线路回告的高阶通道远端接收失效指示产生该告警表明对端接收到的业务有AU_AIS或AU_LOP或HP_TIM或HP_SLM告警，将向本端回告此告警11、HP_REI：告警表明本端线路收到对端线路回告的高阶通道远端误码指示对端站接收到B3误码12、HP_SLM:告警表明线路板接收的高阶通道信号标记（C2）失配该告警表明本端接收到的高阶开销的C2字节与应收的字节不一致，会造成净荷中的业务不可用。
一、华为BTS30121，基站公共子系统-定时传输和管理单板DTMU面板1232，载波子系统-双密度收发信单元DTRU 指示灯453，射频前端子系统-双密度双双工单元DDPUANTB674，射频前端子系统-双密度合路单元DCOM 面板二、数字调度系统FAS〔CTT4000〕1.单板介绍MPU板：模块处理机板，每模块配置两块，并行处理方式。
内置16K×16K大型数字交换网络，256方会议资源，64套DTMF资源，个性化语音32种，信号音64种，并为本模块提供全系统同步的各种时钟和时序；完成模块内和模块间的网络交换、呼叫处理和控制。
8●CLK板：时钟板，为系统内各模块提供基准同步时钟源，每系统配置两块，时钟源完全同步，并行输出；每块时钟板设计有单独的电源，两块时钟板在物理上完全独立。
●ENT板：100M以太网板，每系统配置两块，并行运行；每板提供24个100M以太网接口。
每块以太网板设计有单独的电源，两块以太网板在物理上完全独立。
●PWR板：电源板，提供模块框系统所需的电源及铃流，每模块框配两块电源板，两板的直流电源工作于并联热供方式，铃流为热备份。
●DTU板：数字中继处理机板，可选热备份，每板两个A口，完成系统共线信令、NO.1 信令、NO.7信令的处理；●30B+D板：PRI接口板，可选热备份，每板两个A口，完成DSS1 信令的处理；●DDU板：2M触摸屏调度台接口板，每板两个A口，完成2M调度台接口信令等的处理●DSU板：数字用户信令处理机板，可选热备份，每板2/4个标准2B+D U接口，完成标准U口信令及调度台信令处理；●ALC为接口模块母板，每板提供8个接口模块槽位，可混插8种的不同模块；92.系统提供的接口模块种类如下：附录A 75/120平衡非平衡转换器•SLICM4 用户接口模块〔Z接口〕•SLICMQ 下行区间接口模块• RCTNM V4.2 环路中继接口模块；•ZCT1M V4.2 磁石接口模块；•ZCT2M 上行区间接口模块•EMM E/M接口模块•VF24M 二/四线音频接口模块•V35M V.35接口模块；•232M 子速率接口模块；•64KM 64K同向接口模块；•YD3M YD-3接口模块；•DC7M DC-7接口模块说明：1、2对应2B+D线的橙、白；4、5对应2B+D线的蓝、白。
华为 SDH 传输网两种常见业务常见告警分析【摘要】华为SDH传输网是一种多业务传送平台，承载的常见有通道业务和以太网业务。
在业务的开通和维护过程中，华为SDH传输网网管系统会上报一些常见告警，这些告警信息反映了通道业务的运行情况。
【关键词】SDH；E1业务；以太网业务；告警；故障处理方法0 引言华为SDH传输网络能够支持多业务接入，满足大带宽传输，提供了可靠的通信环境。
SDH传输网丰富的维护字节信息，使其具有良好的自愈能力。
加上华为强大的网管系统，一般的业务故障，通过华为U2000网管系统的告警信息，就可快速定位故障，组织开展消缺。
1 华为SDH传输网通道业务类型本文所述业务是指SDH传输网络运行的常见且主要业务——E1业务和以太网业务。
１.１E1业务SDH传输网络上的E1业务是指由E1业务接口板或者处理板承载网的通道业务。
早些年，SDH传输网络承载的业务大部分都是E1业务，1×2M或2×2M的E1业务足以满足客户的使用，最大的时候也仅为5×2M。
１.２以太网业务在SDH传输网上，以太网业务是指有以太网板承载的业务，业务带宽比较自由，可根据客户的需求具体确定，从2M到千兆均可。
2 常见告警常见告警是指SDH传输网U2000网管系统上常见的，出现频率比较高的与E1业务和以太网业务相关的告警，且这些告警是由某些造成业务中断的故障而引发上报的。
2.1 E1业务主要告警分析与E1业务相关的，影响客户使用的常见告警主要有：T_ALOS、UP_E1_AIS、DOWN_E1_AIS。
2.1.1 T_ALOS告警T_ALOS告警是指E1接口信号丢失。
最常见的原因是E1接口输出端口脱落或松动。
其他可能的原因有：未接入E1业务或者对端站未发送E1业务、对端站设备出现故障、电缆等故障。
当出现多条E1业务同时产生T_ALOS告警时，通常原因为接口板发生故障或单板故障。
2.1.2 UP_E1_AIS告警UP_E1_AIS告警是E1上行信号告警指示。
常见告警一：sccp 目的信令点禁止、MTP路由传输禁止、 MTP目的信令点不可达、sccp子系统禁止首先查看目的信令点编码对应局向（本例中编码为AFE10）指令为LST N7DSP:;输出界面：由此我们初步判断是：本端局至JNRZHLR的相关告警由于JNRZHLR至本地端局经常出现此告警，可采用手动恢复，并清除告警。
若是至其他局向出现此告警，则需立即通知维护人员。
（此告警属于严重告警须重视）二：E1/T1 远端告警首先：双击红色圈中的信息会弹出如下对话框：其次：根据框、槽、端口号，可以查找电路文档信息得出进一步详细信息：1）对端局向为：JNIGM3，TID：2016 模块号：29 起始电路：5408 终止电路：54392）交换ddf （对应传输ddf要传输人员再次确认）以上信息均为手工录入信息，其中TID（终端标示）信息是最准确的，为确保电路文档信息正确，可在相应server下进行如下操作来进行验证：LST TKCBYTID （类似于exdep）会出现如下相关信息：（包括局向、中继群、模块号、起始电路号）第三：根据以上信息可以进行以下预处理：1）查看该电路状态：DSP N7TKC（类似于爱立信的stdep）会出现如下信息：电路状态是：空闲、忙均代表正常，若是其他状态如：闭塞、锁定、故障、未知均为故障状态2）根据ddf，联系传输处理3）如果出现传输闪断现象，或者传输人员正在处理该电路时，需要输入如下指令以防止告警不断出现，造成不必要的扣分。
（类似于dtfse）。
切忌：将告警屏蔽后，一定要在文档中标注！4）如何配合传输查看电路一般传输人员为排查线路故障，会要求我们配合查看电路状态一般可以从面板中直接查看电路是好是坏，或者用指令DSP E1PORT(类似于dtstp)如图所示：查看1框13槽23端口绿色：代表wo，红色：代表abl 说明电路是故障的三：提高篇：链路故障SPF扣板链路故障此告警是比较重要的告警，类似于爱立信的C7 link 告警首先双击红色圈中的定位信息，进行初步定位：查找相应的电路、ddf等信息（mgw的告警）1）以上红色圈中的三个参数信息是比较重要的信息：链路名称：JIG4-1这是说明是对端局向是到jig4的接口班组号+E1端口号：确定该链路所在电路，以及相关ddf信息根据以上信息，联系传输处理该电路。
1 OLT1.1 主控板1.1.1H801SCUN-超级控制单元板表1 H801SCUN面板与指示灯RUN ALM：运行状态指示灯绿色1s亮1s灭周期闪烁单板运行正常绿色0.25s亮0.25s灭周期闪烁单板启动中橙色0.25s亮0.25s灭周期闪烁（V800R009C00与以上版本支持）高温告警红色常亮单板运行故障ACT：主备用指示灯绿色亮单板处于主用状态灭单板处于备用状态LINK：链路状态指示灯绿色亮端口建立连接灭端口无连接ACT：数据状态指示灯黄色闪烁有数据传输灭无数据传输注意：RESET：复位按钮，用于手工复位单板。
复位单板会导致业务中断，需慎用复位按钮。
说明：LINK和ACT灯依次对应面板上4个光接口。
1.1.2H801SCUL-超级控制单元板表1 H801SCUL面板与指示灯RUN ALM：运行状态指示灯绿色1s亮1s灭周期闪烁单板运行正常绿色0.25s亮0.25s灭周期闪烁单板启动加载中橙色0.25s亮0.25s灭周期闪烁（V800R009C00与以上版本支持）高温告警红色常亮单板故障ACT：主备用指示灯绿色亮单板处于主用状态灭单板处于备用状态注意：RESET：复位按钮，用于手工复位单板。
复位单板会导致业务中断，需慎用复位按钮。
1.2 上行板1.2.1H801GICF-2路GE光接口板表1 H801GICF的面板与说明RUN、ALM：运行状态指示灯RUN绿灯1s亮1s灭周期闪烁单板运行正常RUN绿灯0.25s亮0.25s灭周期闪烁，ALM红灯灭单板启动加载中RUN绿灯灭，ALM红灯亮单板故障LINK：链路状态指示灯绿灯亮链路正常绿灯灭链路异常ACT：数据状态指示灯黄灯闪烁有数据传输黄灯灭无数据传输1.2.2H801X2CS-2端口10GE上行接口板表1 H801X2CS面板与说明RUN绿灯0.25s亮0.25s灭周期闪烁，ALM红灯灭单板启动中ALM：告警指示灯红灯亮单板运行故障红灯灭单板运行正常LINK：光纤连接指示灯绿灯亮光接口的光纤连接正常绿灯灭光接口的光纤连接不正常ACT：业务运行指示灯黄灯闪烁有数据传输黄灯灭无数据传输说明：LINK、ACT指示灯右边的“0”表示对应“TX0 RX0”光接口，“1”表示对应“TX1 RX1”光接口。
一、华为BTS30121，基站公共子系统-定时传输和管理单板DTMU面板1232，载波子系统-双密度收发信单元DTRU 指示灯53，射频前端子系统-双密度双双工单元DDPUANTB674，射频前端子系统-双密度合路单元DCOM 面板二、数字调度系统FAS（CTT4000）1.单板介绍MPU板：模块处理机板，每模块配置两块，并行处理方式。
内置16K×16K大型数字交换网络，256方会议资源，64套DTMF资源，个性化语音32种，信号音64种，并为本模块提供全系统同步的各种时钟和时序；完成模块内和模块间的网络交换、呼叫处理和控制。
8●CLK板：时钟板，为系统内各模块提供基准同步时钟源，每系统配置两块，时钟源完全同步，并行输出；每块时钟板设计有单独的电源，两块时钟板在物理上完全独立。
●ENT板：100M以太网板，每系统配置两块，并行运行；每板提供24个100M以太网接口。
每块以太网板设计有单独的电源，两块以太网板在物理上完全独立。
●PWR板：电源板，提供模块框系统所需的电源及铃流，每模块框配两块电源板，两板的直流电源工作于并联热供方式，铃流为热备份。
●DTU板：数字中继处理机板，可选热备份，每板两个A口，完成系统共线信令、NO.1 信令、NO.7信令的处理；●30B+D板：PRI接口板，可选热备份，每板两个A口，完成DSS1 信令的处理；●DDU板：2M触摸屏调度台接口板，每板两个A口，完成2M调度台接口信令等的处理●DSU板：数字用户信令处理机板，可选热备份，每板2/4个标准2B+D U接口，完成标准U口信令及调度台信令处理；●ALC为接口模块母板，每板提供8个接口模块槽位，可混插8种的不同模块；92.系统提供的接口模块种类如下：附录A 75/120平衡非平衡转换器•SLICM4 用户接口模块（Z接口）•SLICMQ 下行区间接口模块• RCTNM V4.2 环路中继接口模块；•ZCT1M V4.2 磁石接口模块；•ZCT2M 上行区间接口模块•EMM E/M接口模块•VF24M 二/四线音频接口模块•V35M V.35接口模块；•232M 子速率接口模块；•64KM 64K同向接口模块；•YD3M YD-3接口模块；•DC7M DC-7接口模块说明：1、2对应2B+D线的橙、白；4、5对应2B+D线的蓝、白。
