热敏电阻器如何检测

NTC热敏电阻检测方法NTC热敏电阻（Negative Temperature Coefficient Thermistor）是一种温度敏感元件，可以将温度转化为电阻值的变化。

利用NTC热敏电阻进行温度检测的方法有很多种，下面将介绍几种常用的方法。

1.恒流法恒流法是一种常用的NTC热敏电阻检测方法。

该方法利用恒定电流通过NTC热敏电阻，测量电阻两端的电压来推算温度。

具体步骤如下：(1)将NTC热敏电阻与一个已知电阻串联连接，形成一个电阻分压网络。

(2)通过搭建一个恒流源，将电流引入电阻分压网络。

(3)通过测量电阻两端的电压，利用欧姆定律和分压原理推算出NTC热敏电阻的电阻值。

(4)根据NTC热敏电阻的电阻-温度关系曲线，将电阻值转换为温度值。

2.恒压法恒压法是另一种常用的NTC热敏电阻检测方法，原理与恒流法类似，只是测量的参数不同，利用电阻两端的电流来推算温度。

具体步骤如下：(1)将NTC热敏电阻与一个已知电阻并联连接，形成一个电流分流网络。

(2)通过搭建一个恒定电压源，将电压施加在电流分流网络上。

(3)通过测量电阻两端的电流，利用欧姆定律和分流原理推算出NTC热敏电阻的电阻值。

(4)根据NTC热敏电阻的电阻-温度关系曲线，将电阻值转换为温度值。

3.桥式检测法桥式检测法是一种利用电桥平衡原理的NTC热敏电阻检测方法。

具体步骤如下：(1)搭建一个包含NTC热敏电阻和已知电阻的电桥电路。

(2)调节电桥电路中的电阻或电容，使得电桥平衡。

(3)通过测量电桥电路的输出信号，可以推算出NTC热敏电阻的电阻值。

(4)根据NTC热敏电阻的电阻-温度关系曲线，将电阻值转换为温度值。

4.趋势法趋势法是一种简便的NTC热敏电阻检测方法，适用于实时监测温度的场合。

该方法利用NTC热敏电阻的电阻值随温度的变化呈现一定的趋势，通过监测电阻值的变化来推算温度。

具体步骤如下：(1)进行一组标定实验，得到NTC热敏电阻的电阻-温度关系曲线。

热敏电阻检测方法热敏电阻是一种基于材料的电阻随温度变化而变化的传感器。

它的工作原理是利用材料的电阻随温度变化的特性来检测温度的变化。

热敏电阻通常由氧化物或半导体材料制成，其电阻值随温度的变化呈现出线性或非线性的关系。

热敏电阻的检测方法主要分为两种：电桥法和电流源法。

电桥法是一种常用的热敏电阻检测方法。

它通过建立一个电阻比较电路，将待测热敏电阻与一个已知电阻R0连接成电桥电路。

当电桥平衡时，即两边电压相等时，可以通过测量电桥中的电流或电压来确定温度。

电流源法是另一种常用的热敏电阻检测方法。

它通过将已知电流流过待测热敏电阻，测量电阻两端的电压来确定温度。

根据欧姆定律可知，电流I流经电阻R时，电压V与电阻R成正比，可以通过测量电压V来确定温度。

热敏电阻的检测精度受到多种因素的影响。

其中，热敏电阻的特性曲线是一个重要的因素。

热敏电阻的特性曲线可以分为线性和非线性两种。

线性特性的热敏电阻在一定温度范围内，电阻值与温度呈线性关系，适用于温度变化较小的场景。

非线性特性的热敏电阻在一定温度范围内，电阻值与温度呈非线性关系，适用于温度变化较大的场景。

除了特性曲线外，环境温度也是影响热敏电阻检测精度的重要因素。

环境温度的变化会导致热敏电阻的温度发生变化，从而影响检测结果。

为了提高检测精度，可以通过对环境温度进行补偿来消除环境温度的影响。

热敏电阻的灵敏度也是一个重要的指标。

灵敏度是指热敏电阻电阻值单位变化对应的温度变化。

灵敏度越高，表示热敏电阻对温度变化的检测能力越强。

热敏电阻的应用非常广泛。

在工业领域，热敏电阻可以用于温度控制、温度补偿和温度测量等方面。

在家电领域，热敏电阻可以用于空调、冰箱、热水器等产品的温度控制。

在医疗领域，热敏电阻可以用于体温计、血压计等医疗设备中。

总结起来，热敏电阻检测方法主要包括电桥法和电流源法。

电桥法通过建立电阻比较电路来测量电压或电流来确定温度。

电流源法通过测量电阻两端的电压来确定温度。

热敏电阻器的检测方法热敏电阻器（RTR）是一种重要的微小型电子元件，它可以检测潮湿度、温度、振动、流量和压力等参数，并将参数转换为数字信号，供电脑接收并进行分析处理以得出判断结论。

热敏电阻器的检测精度很高，具有很强的可靠性，在当今电子设备中，使用的范围很广泛。

因此，热敏电阻的检测是非常重要的一项工作。

(1) 参数测试一般来说，热敏电阻的检测首先应该确定它的工作参数，这包括热敏电阻的型号，它的温度灵敏度和阻值。

在参数测试之前，应注意收集和查看相关的文档和数据，以确保测试的准确性。

当型号和参数确定后，就可以使用相应的测试仪表和硬件测试热敏电阻的参数是否正确。

(2) 升温测试在热敏电阻检测中，另一个重要步骤就是升温测试。

升温测试是针对热敏电阻的温度性能进行的，可以测试热敏电阻在一定温度范围内的变化。

在使用升温测试仪器前，要将测试信号放大，而且还应考虑温度传感器的热电偶之间的同轴性问题，避免混淆升温和非升温测试的测试结果。

(3) 响应时间测试响应时间测试旨在测量热敏电阻的响应特性，用于确定热敏电阻的变化率。

在测试时，可以控制热敏电阻受测面上的温度，并测量温度变化后热敏电阻的响应时间，或者测量在恒定温度下某个延时时间内热敏电阻的温度变化量。

(4) 稳定性测试检测热敏电阻的稳定性测试主要是测量热敏电阻在长时间测试期间的温度灵敏度和阻值是否会发生变化。

在稳定性测试的过程中，传感器的阻值和温度灵敏度将被连续监测，而且在本次测试中要尽量保持实际操作环境的温度一致，避免外界温度对本次测试造成影响。

以上是热敏电阻检测的几个重要步骤，必须按照以上步骤进行检测，才能确保热敏电阻的可靠性和精度。

所以，热敏电阻检。

NTC热敏电阻检测方法NTC热敏电阻是一种常见的温度传感器，它的电阻随温度的变化而变化。

在实际应用中，我们需要通过其中一种方式来对NTC热敏电阻进行检测，以获取当前的温度值。

接下来，我将介绍几种常用的NTC热敏电阻检测方法。

方法一：电桥法电桥法是一种常用的测量NTC热敏电阻的方法。

电桥由四个电阻组成，包括待测的NTC电阻和三个已知电阻。

通过调节电桥电阻的比例，使得电桥平衡，即电桥两端的电压为零。

此时，我们可以根据电桥电阻的比例关系得到NTC电阻的实际值。

方法二：差动放大器法差动放大器法是一种利用差动放大器进行NTC热敏电阻检测的方法。

差动放大器对输入信号进行放大并进行差分运算，输出差分电压。

通过连接一个可变电阻和NTC热敏电阻在差动放大器的非反馈输入端，我们可以通过调节可变电阻的阻值，使得输出差分电压为零。

此时，我们可以根据可变电阻的阻值得到NTC电阻的实际值。

方法三：数字递增法数字递增法是一种通过递增电流来检测NTC热敏电阻的方法。

首先，我们通过一个固定电压源和一个电阻，将电流通过NTC电阻。

然后，我们逐步增加电流的大小，记录每个电流下的电压值。

最后，根据温度-电阻曲线和测得的电压值，我们可以计算出NTC电阻的实际温度。

方法四：串联电阻法串联电阻法是一种利用串联电阻进行NTC热敏电阻测量的方法。

我们将一个已知电阻和NTC热敏电阻串联，然后将串联电阻连接到一个稳压电源。

通过测量串联电阻的电压，我们可以根据已知电阻的阻值计算出NTC电阻的实际阻值，并据此推算出温度值。

方法五：自校准法自校准法是一种基于热敏电阻电阻随温度变化规律的方法。

通过在不同温度下测量NTC电阻的电阻值，我们可以建立温度-电阻曲线。

然后，我们根据这个曲线，通过测量NTC电阻的电阻值，来计算出当前的温度值。

综上所述，NTC热敏电阻的检测可以通过电桥法、差动放大器法、数字递增法、串联电阻法和自校准法等方法进行。

根据具体应用情况和需求，选择合适的方法来进行NTC热敏电阻的检测，可以有效地获取当前的温度值。

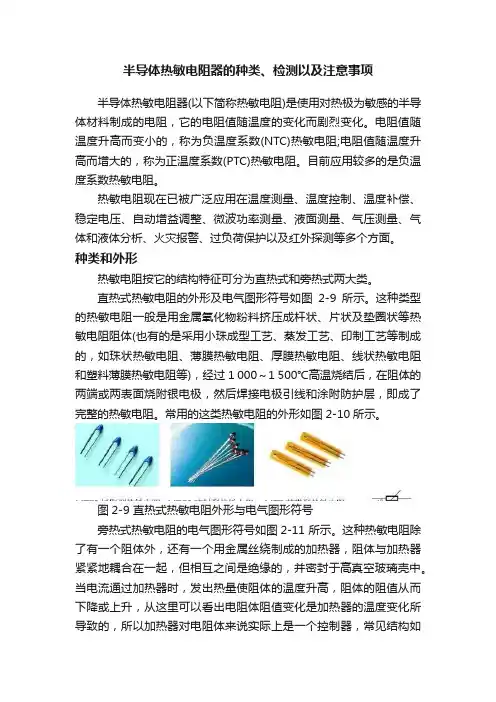

半导体热敏电阻器的种类、检测以及注意事项半导体热敏电阻器(以下简称热敏电阻)是使用对热极为敏感的半导体材料制成的电阻，它的电阻值随温度的变化而剧烈变化。

电阻值随温度升高而变小的，称为负温度系数(NTC)热敏电阻;电阻值随温度升高而增大的，称为正温度系数(PTC)热敏电阻。

目前应用较多的是负温度系数热敏电阻。

热敏电阻现在已被广泛应用在温度测量、温度控制、温度补偿、稳定电压、自动增益调整、微波功率测量、液面测量、气压测量、气体和液体分析、火灾报警、过负荷保护以及红外探测等多个方面。

种类和外形热敏电阻按它的结构特征可分为直热式和旁热式两大类。

直热式热敏电阻的外形及电气图形符号如图2-9所示。

这种类型的热敏电阻一般是用金属氧化物粉料挤压成杆状、片状及垫圈状等热敏电阻阻体(也有的是采用小珠成型工艺、蒸发工艺、印制工艺等制成的，如珠状热敏电阻、薄膜热敏电阻、厚膜热敏电阻、线状热敏电阻和塑料薄膜热敏电阻等)，经过1 000～1 500℃高温烧结后，在阻体的两端或两表面烧附银电极，然后焊接电极引线和涂附防护层，即成了完整的热敏电阻。

常用的这类热敏电阻的外形如图2-10所示。

图2-9 直热式热敏电阻外形与电气图形符号旁热式热敏电阻的电气图形符号如图2-11 所示。

这种热敏电阻除了有一个阻体外，还有一个用金属丝绕制成的加热器，阻体与加热器紧紧地耦合在一起，但相互之间是绝缘的，并密封于高真空玻璃壳中。

当电流通过加热器时，发出热量使阻体的温度升高，阻体的阻值从而下降或上升，从这里可以看出电阻体阻值变化是加热器的温度变化所导致的，所以加热器对电阻体来说实际上是一个控制器，常见结构如图2-12所示。

图2-10 常见直热式热敏电阻外形图2-11 旁热式热敏电阻电气图形符号图2-12 常见旁热式热敏电阻外形与结构主要技术参数(1)标称电阻值(R25)热敏电阻上标出的25℃时的电阻值。

(2)额定功率(PE)热敏电阻在规定的技术条件下，长期连续工作所允许的消耗功率。

NTC热敏电阻检测方法NTC热敏电阻（Negative Temperature Coefficient Thermistor）是一种电阻随温度变化而变化的热敏元件。

其电阻值会随着温度的升高而减小，这是热敏电阻与普通固体电阻的最大不同之处。

下面将详细介绍NTC热敏电阻的检测方法。

一、电压测量方法电压测量方法是应用较为简单的一种检测方法。

通过测量热敏电阻两端的电压来间接计算出电阻值。

具体步骤如下：1.将热敏电阻与电源连接。

将电源的正极与热敏电阻的一端连接，将电源的负极与热敏电阻的另一端连接。

2.使用模拟电压表或数字电压表来测量热敏电阻两端的电压。

3.根据测量得到的电压值，结合电路中的连接方式和电源的电压值，使用欧姆定律计算出热敏电阻的电阻值。

欧姆定律公式为：R=V/I，其中R为电阻值，V为电压值，I为电流值。

电压测量方法简单、直接，可以快速得到热敏电阻的电阻值。

但是需要注意的是，使用该方法时需要保证电源的电压稳定，电流不过大，以免对热敏电阻产生不必要的影响。

二、电桥测量方法电桥测量方法是一种基于电桥原理的检测方法，通过平衡电桥来测量热敏电阻的电阻值。

具体步骤如下：1.搭建电桥电路。

将热敏电阻与标准电阻、电源和电压表等组成一个电桥电路。

电桥电路的基本组成为：热敏电阻与标准电阻分别连接在电桥的两边，电源接在电桥的一侧，电压表接在电桥的另一侧。

2.调节电桥平衡。

通过调节标准电阻上的滑动变阻器，使电桥达到平衡状态。

此时电桥两边电阻的比例关系为R1/R2=R3/R43.读取电桥平衡时滑动变阻器的阻值，即可得到热敏电阻的电阻值。

电桥测量方法是一种较为准确的热敏电阻检测方法，可避免外界电流干扰。

但是需要注意的是，使用该方法需要合理选择电桥电路中的标准电阻和滑动变阻器的阻值范围，以保证电桥平衡时阻值的准确测量。

三、温度-电阻曲线方法温度-电阻曲线方法是一种相对比较精确的热敏电阻检测方法，通过测量热敏电阻在不同温度下的电阻值来绘制电阻-温度曲线。

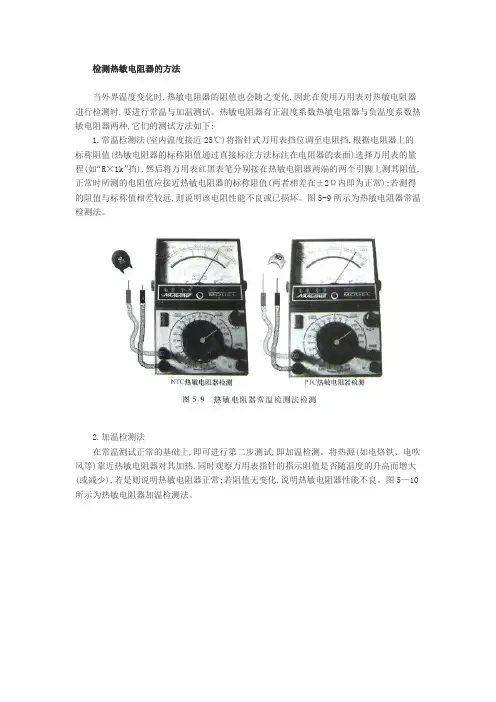

检测热敏电阻器的方法
当外界温度变化时,热敏电阻器的阻值也会随之变化,因此在使用万用表对热敏电阻器进行检测时,要进行常温与加温测试。

热敏电阻器有正温度系数热敏电阻器与负温度系数热敏电阻器两种,它们的测试方法如下:
1.常温检测法(室内温度接近25℃)将指针式万用表挡位调至电阻挡,根据电阻器上的标称阻值(热敏电阻器的标称阻值通过直接标注方法标注在电阻器的表面)选择万用表的量程(如“R×1k”挡),然后将万用表红黑表笔分别接在热敏电阻器两端的两个引脚上测其阻值,正常时所测的电阻值应接近热敏电阻器的标称阻值(两者相差在±2Ω内即为正常);若测得的阻值与标称值相差较远,则说明该电阻性能不良或已损坏。

图5-9所示为热敏电阻器常温检测法。

2.加温检测法
在常温测试正常的基础上,即可进行第二步测试,即加温检测。

将热源(如电烙铁、电吹风等)靠近热敏电阻器对其加热,同时观察万用表指针的指示阻值是否随温度的升高而增大(或减少),若是则说明热敏电阻器正常;若阻值无变化,说明热敏电阻器性能不良。

图5—10所示为热敏电阻器加温检测法。

提示:①在进行加温检测法时,当温度升高时所测得的阻值比正常温度下所测得的阻值大,则表明该热敏电阻器为正温度系数热敏电阻(NTC)。

如果当温度升高时所测得的阻值比正常温度下测得的阻值小,则表明该热敏电阻器为负温度系数热敏电阻器(PTC)。

②加热时不要使热源与热敏电阻器靠得过近或直接接触热敏电阻器,以防止将其烫坏。

热敏电阻的检测方法及操作规程热敏电阻的检测方法热敏电阻在目前的电器中使用较为频繁，它是通过环境温度的变化而产生电阻值的变化，从而更改电路的工作状态被广泛用于温度及掌控系统中。

热敏电阻按其电阻值与温度变化的关系可分为正温度系数和负温度系数两种。

所谓正温度系数，是指热敏电阻的电阻值随环境温度的上升而下降。

热敏电阻的标称电阻值是指环境在25℃时的电阻值。

因此在测量热敏电阻的电阻值时需要注意环境温度对其电阻值的影响。

当环境温度在25℃时测出的热敏电阻的电阻值即为其标称电阻值，若环境温度不为25℃。

测得的电阻值与热敏电阻所标称电阻值不相符是正常现象。

假如需要检测判定热敏电阻是正温度系数还是负温度系数可在检测热敏电阻时在热敏电阻的四周加温，如用电烙铁靠近热敏电阻。

此时若测得的电阻值增大即为正温度系数热敏电阻。

反之，则为负温度系数热敏电阻。

1、正温度系数热敏电阻（PTC）的检测。

检测时，用万用表R×1挡，实在可分两步操作：A常温检测（室内温度接近25℃）；将两表笔接触PTC热敏电阻的两引脚测出其实际阻值，并与标称阻值相对比，二者相差在±2Ω内即为正常。

实际阻值若与标称阻值相差过大，则说明其性能不良或已损坏。

B 加温检测；在常温测试正常的基础上，即可进行第二步测试—加温检测，将一热源（例如电烙铁）靠近PTC热敏电阻对其加热，同时用万用表监测其电阻值是否随温度的上升而增大，如是，说明热敏电阻正常，若阻值无变化，说明其性能变劣，不能连续使用。

注意不要使热源与PTC热敏电阻靠得过近或直接接触热敏电阻，以防止将其烫坏。

2、负温度系数热敏电阻（NTC）的检测。

（1）测量标称电阻值Rt用万用表测量NTC热敏电阻的方法与测量一般固定电阻的方法相同，即依据NTC热敏电阻的标称阻值选择合适的电阻拦可直接测出Rt的实际值。

但因NTC热敏电阻对温度很敏感，故测试时应注意以下几点：ARt是生产厂家在环境温度为25℃时所测得的，所以用万用表测量Rt时，亦应在环境温度接近25℃时进行，以保证测试的可信度。

NTC热敏电阻是一种能够随环境温度变化而改变阻值的电子元件，广泛应用于电子温度测量、自控温控系统等领域。

在国内，NTC热敏电阻的测试需要遵循国家标准GB/T 16789-2015《热敏电阻器热敏特性测量方法》和GB/T 18082-2017《热敏电阻器的额定特性》。

下面是具体的测试流程和注意事项：测试流程：1. 测量电路准备：确保测试电路符合标准要求，包括测试电源、电流源、电阻器等。

2. 校准测试设备：校准测试设备，以确保测量结果准确可靠。

3. 测量温度漂移：根据标准要求，测量NTC热敏电阻在一定范围内的温度漂移曲线，确定其温度特性。

4. 测量电阻温度系数：以一定的温度步长，通过改变温度测量NTC热敏电阻的阻值，并绘制出不同温度下的阻值-温度曲线。

5. 确定测试数据：以绘制出的阻值-温度曲线为依据，确定NTC热敏电阻在工作温度范围内的一些重要参数，如B值、N值、Tx等。

注意事项：1. 确保测试环境稳定：在测试过程中，应确保测试环境温度稳定，并尽量消除外部干扰，以确保测试结果的准确性和可靠性。

2. 正确连接测试电路：NTC热敏电阻在测试时需连接合适电路，以保证测试电流、电压符合标准要求，同时防止NTC热敏电阻受到损坏。

3. 校准和验证测试设备：测试前需正确校准和验证测试设备，确保测试结果的准确性和可靠性。

4. 注意测试温度范围：测试时，应注意NTC热敏电阻的额定工作温度范围，避免测试范围超出NTC热敏电阻的工作范围，影响测试结果和NTC热敏电阻的使用寿命。

5. 注意测试数据复核：测试结束后应对测试数据进行复核和校验，确保测试结果的合理性和可信度。

总之，对于NTC热敏电阻的测试，需要遵循国家标准的要求，注意测试环境、测试设备的准确性和稳定性，以确保测试结果准确可靠，能够为后续的工作提供有力的支持。

ntc热敏电阻测量方法
宝子，今天咱来唠唠ntc热敏电阻咋测量哈。

最常用的方法呢，就是用万用表啦。

你得先把万用表打到合适的电阻档哦。

如果你的万用表有专门测小电阻的档，那就更好啦。

一般ntc热敏电阻的阻值不会太大呢。

然后呢，你要把热敏电阻从电路里拆下来哦。

为啥要拆下来呢？因为要是在电路里的话，其他元件可能会干扰测量结果，就像一群调皮的小捣蛋鬼在捣乱一样。

把热敏电阻的两个引脚擦干净，可不能有脏东西或者氧化物啥的。

这就好比给它洗个脸，让它清清爽爽地接受测量。

把万用表的表笔稳稳地接在热敏电阻的两个引脚上。

这时候看万用表的读数啦。

不过要注意哦，ntc热敏电阻的阻值是随温度变化的。

如果你的测量环境温度变了，阻值也会跟着变呢。

还有一种方法呢，就是用专门的电阻测量仪器。

这种仪器可能会更精确一些。

但是对于咱一般的小打小闹，万用表就足够啦。

要是你测量出来的阻值和这个热敏电阻标称的阻值相差特别大，那可能这个热敏电阻就有问题啦。

也许是它受伤了，就像小朋友不小心摔倒磕破了膝盖一样。

在测量的时候呀，一定要细心一点。

要是手抖了，或者没接好表笔，那测量结果可就不准喽。

就像你画画的时候，如果手不稳，画出来的线条就歪歪扭扭的。

另外呢，如果你想看看这个热敏电阻在不同温度下的阻值变化，你可以把它放在不同温度的环境里测量。

比如放在冰箱里降降温，再拿出来赶紧测量，或者放在热水杯旁边让它暖和暖和再测。

这样就能更全面地了解这个ntc热敏电阻的特性啦。

宝子，你学会了没 。

热敏电阻好坏的判断方法
1 热敏电阻性能检查
热敏电阻是许多系统件组成的调节元件，其作用是将变化的热能
转变成电能。

因为热敏电阻的低电阻值随着温度的变化而变化，因此
可用来控制恒温系统、监测温度和调节系统。

热敏电阻的性能有关系
到系统正常运行，因此细心正确地检查热敏电阻性能是保证系统正常
运行的关键。

2 热敏电阻性能检查方法
（1）一般形式检查：一般形式检查包括外观检查、电性能检查和
静态性能检查。

外观检查是检查热敏电阻外观尺寸和外观状态是否符
合图纸要求；电性能检查是指检查热敏电阻的电气特性，如电阻-温度
特性曲线；静态性能检查则是指热敏电阻在静态条件下的热耗散特性
测试。

（2）抗震性能检查：抗震性能检查是指检查热敏电阻对运动干扰
的耐受能力，即检测热敏电阻在安装完成后各种振动行程的温度变化，以便确定其耐受运动干扰的程度，确保热敏电阻的稳定性、可靠性ret。

（3）老化测试：实验表明，热敏电阻的电阻值随着时间的增加而
增大，这个过程叫做老化。

老化测试是指在极限温度范围内对热敏电
阻在长时间工作条件下的长期温敏特性测试，其目的是探究热敏电阻
在长期使用过程中电性能的变化。

3 结论
以上是热敏电阻性能检测的基本方法，性能检测是热敏电阻好坏的一个重要参考标准，越是好的热敏电阻，在性能检测上更能满足要求。

因此，要想要得到质量良好的热敏电阻，就要仔细地进行性能检测，以确保热敏电阻的可靠性和长期稳定性。

1目的：掌握NTC热敏电阻器检验标准，使来料质量更好的符合我公司的品质要求。

2适用范围：我公司的NTC热敏电阻器3检验仪器和设备：数字多用表、锡炉、带表卡尺。

4检验项目及技术要求4.1外观:表面无脏污、破损，无混料，色环标识完整清晰、正确，引线脚无氧化、弯曲、变形。

4.2结构尺寸：主体尺寸、引线脚尺寸应符合装配或样品要求。

4.3引线脚抗折性：经抗折后，引线脚无松动、脱落。

4.4电气性能：阻值误差在允许偏差范围以内。

4.5可焊性：经可焊性后，引线脚浸锡部分上锡面应在98%以上。

5检验方法5.1 外观:目测法5.2 结构尺寸:试装或用带表卡尺测量。

5.3 引线脚抗折性:从引线脚根部折引线脚900,来回折五次。

5.4 电气性能：用数字多用表测量。

5.5 可焊性:将电阻引线脚在锡炉中浸锡3-5S后取出，锡炉温度245±5℃。

6缺陷分类（见附表）7 检验方案:抽样原则1）基本原则：根据待检产品总数A的多少，分级确定抽样百分比。

2）分级方法（单位，件）：A≤50件，50＜A≤100件100＜A≤500件，＞500件。

3）抽样比例：不为整数时，向上调整为整数。

4）判定原则--不合格件数占检验样品总数的10%以上，判该批采购产品不合格，全数退货。

--不合格件数占检验样品小于或等于总数的10%，加倍抽取样品针对不合格项重复检验。

不合格件数大于等于1件或大于等于检验样品总数的5%，则判该批采购产品不合格。

--上述情况以外的检验结果，判该批采购产品合格。

--检验中不合格的样品要剔出，按不合格品做退货或销毁处理。

附表编制/时间：审核/时间：批准/时间：。

热敏电阻的作用是什么?热敏电阻如何检测？热敏电阻包括正温度系数（PTC）和负温度系数（NTC）热敏电阻。

热敏电阻的主要特点是：①灵敏度较高，其电阻温度系数要比金属大10~100倍以上；②工作温度范围宽，常温器件适用于-559~315。

（2,高温器件适用温度高于315℃（目前最高可到达2000℃）低温器件适用于-273℃~55℃；③体积小，能够测量其他温度计无法测量的空隙、腔体及生物体内血管的温度；④使用方便，电阻值可在O.1~100kQ间任意选择；⑤易加工成复杂的形状，可大批量生产；⑥稳定性好、过载能力强.由于半导体热敏电阻有独特的性能，所以在应用方面它不仅可以作为测量元件（如测量温度、流量、液位等），还可以作为控制元件（如热敏开关、限流器）和电路补偿元件。

热敏电阻广泛用于家用电器、电力工业、通讯、军事科学、宇航等各个领域，发展前景极其广阔。

一、PTC热敏电阻PTC（PositiveTemperatureCoefficient）是指在某一温度下电阻急剧增加、具有正温度系数的热敏电阻现象或材料，可专门用作恒定温度传感器。

该材料是以BaTiO3或SrTiO3或PbTiO3为主要成分的烧结体，其中掺入微量的Nb、Ta、Bi、Sb、Y、1a等氧化物开展原子价控制而使之半导化，常将这种半导体化的BaTiO3等材料简称为半导（体）瓷；同时还添加增大其正电阻温度系数的Mn.Fe.Cu.Cr的氧化物和起其他作用的添加物，采用一般陶瓷工艺成形、高温烧结而使钛酸钠等及其固溶体半导化，从而得到正特性的热敏电阻材料.其温度系数及居里点温度随组分及烧结条件（尤其是冷却温度）不同而变化。

钛酸领晶体属于钙钛矿型构造，它是一种铁电材料，纯钛酸钦是一种绝缘材料。

在钛酸锹材料中参加微量稀土元素，开展适当热处理后，在居里温度附近，电阻率陡增几个数量级，产生PTC 效应，此效应与BaTi03晶体的铁电性及其在居里温度附近材料的相变有关。

热敏电阻的测量方法及步骤
嘿，朋友们！今天咱来聊聊热敏电阻的测量方法及步骤，这可有意思啦！
你想想看，热敏电阻就像是个会根据温度“变脸”的小家伙。

要测量它呀，就像是要读懂它的“心情”。

首先呢，你得把热敏电阻从它的“家”里请出来，也就是从电路中拆下来，可别粗鲁对待它哟，要温柔点。

然后，准备好测量工具，就像战士上战场得有称手的兵器一样。

接下来就是关键啦，把表笔轻轻搭在热敏电阻的两端，就像轻轻抚摸它一样。

这时候，你就得像个侦探一样，仔细观察测量仪器上显示的数值。

温度变化了，它的阻值也会跟着变呢，神奇吧！你就看着那个数值跳来跳去，就好像在跟你玩捉迷藏。

要是你测量的时候发现数值不太对劲，那可别急得跺脚呀！得静下心来想想，是不是哪里没弄好呀。

你说这热敏电阻像不像个爱闹脾气的小孩，得好好哄着它，才能知道它的真实想法。

测量的时候可别马虎，要像对待宝贝一样认真对待它。

要是不小心弄错了，那可就像在大雾天走路，容易迷路哟！
而且啊，不同的热敏电阻可能有不同的脾气呢，有的敏感些，有的迟钝些。

这就需要你有足够的耐心去了解它们。

你看，测量热敏电阻虽然不复杂，但也得用心去做。

就像做饭一样，每一个步骤都不能马虎，不然做出来的菜可就不好吃啦。

所以呀，大家在测量热敏电阻的时候，一定要细心细心再细心，这样才能准确地掌握它的情况呀！总之，只要你认真对待，热敏电阻一定会乖乖地把它的秘密告诉你的！。

热敏电阻热时间常数测试过程
热敏电阻热时间常数测试是评估热敏电阻响应速度的重要指标之一。

测试过程通常包括以下步骤：
1. 准备测试设备：需要一个能够提供稳定热源的设备，如热板或热风枪，以及一个能够测量温度的仪器，如热电偶或红外线测温仪。

2. 安装热敏电阻：将热敏电阻安装在测试设备上，确保它与热源有良好的接触，以便能够准确地测量温度变化。

3. 设定测试条件：根据热敏电阻的特性和应用场景，设定测试条件，如热源的温度、加热时间、测量时间间隔等。

4. 开始测试：启动测试设备，使热源开始加热，同时记录温度变化和时间。

5. 分析数据：根据记录的数据，计算热敏电阻的热时间常数。

热时间常数是指热敏电阻在受到热源加热后，温度上升到最终值的 63.2%所需的时间。

6. 重复测试：为了确保测试结果的准确性，可以进行多次测试，并取平均值作为最终结果。

需要注意的是，在测试过程中，要确保测试设备和测量仪器的准确性和稳定性，并按照操作规程进行操作，以避免误差和安全事故的发生。

同时，要根据热敏电阻的特性和应用场景选择合适的测试条件和方法，以获得准确的测试结果。

热敏电阻测试方法热敏电阻（PTC）是一种基于温度变化的电阻器件，其电阻值随温度的变化而变化。

它广泛应用于温度控制、温度测量、过流保护等领域。

测试热敏电阻的方法有很多种，下面将介绍一种常用的测试方法。

1.准备工作：-热敏电阻：选择适当的热敏电阻，根据需求选择电阻值和温度特性曲线。

-电源：选择适当的电源，确保其电压范围与热敏电阻的额定电压一致。

-电流表：选择适当的电流表，能够准确测量电阻器上的电流。

-温度计：选择一种准确的温度计，能够测量热敏电阻周围环境的温度。

-连接线：准备适当的连接线，确保良好的电气连接。

2.测试电路连接：首先，将电源的正负极分别与热敏电阻的两端连接。

然后，将电流表插在热敏电阻中，以测量电阻上的电流。

最后，将温度计放置在热敏电阻周围的环境中，以测量环境温度。

3.测试步骤：-步骤1：给热敏电阻施加电压：调整电源，并确保电流表的示数为0，然后逐渐增加电压，直到电流表示数开始上升。

记录此时的电压值V1-步骤2：测量电流和电阻：维持步骤1中的电压值，读取电流表上的电流值I1，并记录下来。

同时，用万用表测量热敏电阻的阻值R1，并记录下来。

-步骤3：测量温度：准备好温度计，并将其放置在热敏电阻周围的环境中。

等待一段时间，直到温度计的示数稳定。

记录此时的环境温度值T1-步骤4：改变测试条件：继续增加电源的电压，使电流表的示数增加。

记录此时的电压值V2，电流值I2和阻值R2，并记录下环境温度值T2-步骤5：重复步骤4，改变测试条件，以获得一系列的电流-电阻-温度数据。

可以根据实际需要，选择不同的电压和电流范围来进行测试。

4.数据处理：根据所获得的电流-电阻-温度数据，可以绘制电阻-温度特性曲线。

通过对曲线进行分析，可以得到热敏电阻的一些特性参数，如电阻温度系数等。

此外，还可以使用热敏电阻的电流-电阻特性曲线来判断电阻的工作状态和故障情况。

比如，当热敏电阻处于过渡态时，电流-电阻曲线会有明显的变化，这可能表示热敏电阻需要更换或维修。

热敏电阻测试概述热敏电阻是一种基于温度变化而改变电阻值的电阻器件。

它的电阻值随着温度的变化而变化，通常呈现出负温度系数的特性。

热敏电阻广泛应用于温度测量、温度补偿以及温度控制等领域。

本文将介绍热敏电阻的测试方法和步骤。

测试原理热敏电阻的测试原理是利用其电阻值与温度的关系来进行测试。

热敏电阻的电阻值一般可以通过以下公式来计算：R = R0 * exp(B * (1/T - 1/T0))其中，R为热敏电阻的电阻值，R0为参考温度T0（通常为25°C）下的标称电阻值，B为材料常数，T为待测温度。

测试步骤下面是进行热敏电阻测试的详细步骤：1.准备测试设备和测试电路。

测试设备包括数字电压表、电流源和恒温装置。

测试电路根据具体需求设计，一般包括电流源和待测试的热敏电阻。

2.确定测试温度范围。

根据热敏电阻的使用需求和规格，确定测试的温度范围。

通常情况下，温度范围可以从常温开始，根据具体需求进行上下调整。

3.设置恒温装置。

根据测试温度范围设置恒温装置的温度。

确保温度的稳定性和准确性。

4.连接测试电路。

将热敏电阻连接到电流源和数字电压表组成的测试电路中。

确保连接稳固和正确。

5.施加电流。

根据热敏电阻的规格和使用要求，选择合适的电流值，并施加到测试电路中。

6.测量电阻值和温度。

在不同温度下，使用数字电压表测量热敏电阻的电压，并根据Ohm’s Law计算电阻值。

同时，在每次测量时记录当前温度值。

7.绘制电阻-温度曲线。

根据测量结果，绘制热敏电阻的电阻-温度曲线。

可以使用数据处理软件，如Excel等，进行数据的整理和可视化。

8.分析测试结果。

根据绘制的曲线和测试数据，进行数据分析和评估。

比较测试结果与规格要求，判断热敏电阻的性能是否符合要求。

注意事项在进行热敏电阻测试时，需要注意以下事项：•温度的稳定性和准确性对于测试结果的精度影响较大，因此恒温装置的选择和使用至关重要。

•电流的选择需要根据热敏电阻的规格和使用需求进行合理确定。

热敏电阻器检测方法
电阻器的标称阻值是利用专用的仪器仪表在温度25℃以下检测得出的，当然我们也是可以万用表电阻档来进行检测，但是用万用表检测时，由于工作电流较大而形成热效应，使得测出的阻值和标称值不一样，如果要求粗测热敏电阻器的阻值，来判断是否能够正常工作，我们的工程师就能用万用表按照一下三种方法进行检测了：
1.常温检测
将万用表置电阻档，两表接触热敏电阻两引脚，万用表读数为被测热敏电阻器常温下的阻值。

在正确选用电阻档的前提下，如果读数为o或者是无穷大，说明热敏电阻器已经损坏了。

2.高温检测
将电烙铁作为热源靠近热敏电阻器，若万用表显示的阻值较常温阻值有明显变化，移开电烙铁则阴值回复到常温阴值，表明热敏电阻器是好的。

3.低温检测
用万用表夹夹住热敏电阻器的两引脚，将热敏电阻器放入电冰箱内。

正常时，负温度系数的热敏电阻器，万用表显示的阴值比常温阴值明显增大；正温度系数的热敏阻值，
万用表显示的阻值比常温阴值明显下降。
