多联机室外机组冷凝水管规格一、冷凝水管的管径。
1. 一般来说呀，冷凝水管的管径大小得根据多联机室外机组的制冷量来确定。
要是制冷量比较小的机组呢，管径可能就不需要太大。
比如说小功率的多联机，可能15mm或者20mm管径的冷凝水管就够用啦。
这就好比一个小水龙头，它不需要特别粗的水管来排水，因为水流量没那么大嘛。
2. 但是呢，要是那种制冷量很大的多联机室外机组，那可就得用大一点管径的冷凝水管了。
像32mm或者40mm管径的可能才合适呢。
这就像大瀑布一样，水流量大，就得有个粗一点的通道让水排出去，不然就会堵起来，那就麻烦大啦。
二、冷凝水管的材质。
1. 常见的冷凝水管材质有PVC材质的。
这种材质可好了，价格比较实惠，对于咱们很多普通的多联机安装来说，是个很不错的选择。
就像是经济实惠的小棉袄，虽然不是特别高大上，但特别实用。
而且PVC材质的冷凝水管安装也比较方便，柔韧性也还可以，能根据实际的安装环境稍微弯曲一下。
三、冷凝水管的坡度。
1. 冷凝水管在安装的时候要有一定的坡度哦。
这个坡度可重要了，就像小滑梯一样，水得顺着这个坡度才能顺利地流出去。
一般来说，这个坡度要保持在1%到3%左右。
如果坡度太小了，水就流得慢，可能还会积在管里，时间长了就会滋生细菌什么的，可恶心了。
2. 如果坡度太大呢，可能会对冷凝水管的连接部位造成一定的压力，容易导致连接松动或者漏水。
这就像一个人跑步，要是坡度太陡了，跑着跑着可能就摔倒了，所以这个坡度得恰到好处才行。
四、冷凝水管的长度限制。
1. 冷凝水管的长度也是有一定限制的。
不能太长啦，要是太长的话，水在管里流动的阻力就会增大。
就像一个人走很长很长的路，走得久了就会累得走不动了。
一般来说，单根冷凝水管的长度最好不要超过30米。
如果实际安装中需要更长的距离，那就得考虑增加一些辅助设备，比如排水泵之类的。
2. 不过增加排水泵也会带来一些其他的问题，比如增加成本啦，还得定期检查排水泵是否正常工作之类的。
发行2014-09-23VRV商用新风控制设备用新风其他采暖家用3：配管尺寸室外机组气管液管高低压管4HP Ø15.9Ø9.5Ø12.75HP Ø15.9Ø9.5Ø12.76HP Ø15.9Ø9.5Ø12.77HP Ø19.1Ø9.5Ø12.78HP Ø19.1Ø9.5Ø12.79HP Ø19.1Ø9.5Ø12.710HP Ø22.2Ø9.5Ø12.711HP Ø22.2Ø9.5Ø12.712HPØ25.4Ø12.7Ø15.9①主配管尺寸③末端配管尺寸②中间配管尺寸下游室内机组容量气管液管高低压管< 16.8kW Ø15.9Ø9.5Ø12.716.8kW ≤x < 22.4kW Ø19.1Ø9.5Ø12.722.4kW ≤x < 30.0kW Ø22.2Ø9.5Ø12.733.0kW ≤x < 47.0kWØ28.6Ø12.7Ø15.9室内机组容量气管液管高低压管3管室内机56型以下Ø12.7Ø6.4Ø9.563型以上Ø15.9 Ø9.5Ø12.72管室内机56型以下Ø12.7Ø6.463型以上Ø15.9Ø9.5配管管径确定的注意点：·室外机处的高低压管的管径按照室外机接口处尺寸选择；·当室外机或某分歧管下游只连接1套3管内机(且容量小于63)时，必须在靠近内机侧变径。
发行2014-09-23VRV商用新风控制设备用新风其他采暖家用4：分歧管选择①主分歧管室外机组分歧管型号(二管制)分歧管型号(三管制)4-6HP KHRP26MC22T KHRP 24AC 22T 7-9HP KHRP26MC33T KHRP 24AC 33T 10-11HP KHRP26MC33T KHRP 24AC 72T 12HPKHRP26MC72TKHRP 24AC 72T②室内分歧管下游室内机容量分歧管型号(二管制)分歧管型号(三管制)<22.4kw KHRP26MC22T KHRP 24AC 22T 22.4kw~33.0kw KHRP26MC33T KHRP 24AC 33T >33.0kwKHRP26MC72TKHRP 24AC 72T技术负责：陈梅黄丽敏大金（中国）投资有限公司广州分公司营业技术课。

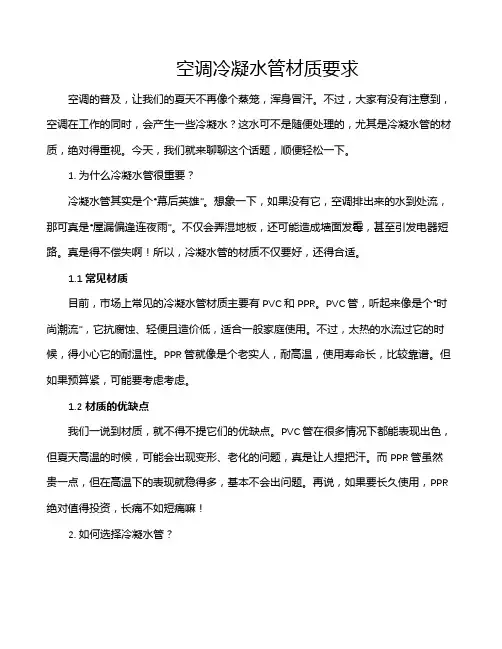

空调冷凝水管材质要求空调的普及，让我们的夏天不再像个蒸笼，浑身冒汗。
不过，大家有没有注意到，空调在工作的同时，会产生一些冷凝水？这水可不是随便处理的，尤其是冷凝水管的材质，绝对得重视。
今天，我们就来聊聊这个话题，顺便轻松一下。
1. 为什么冷凝水管很重要？冷凝水管其实是个“幕后英雄”。
想象一下，如果没有它，空调排出来的水到处流，那可真是“屋漏偏逢连夜雨”。
不仅会弄湿地板，还可能造成墙面发霉，甚至引发电器短路。
真是得不偿失啊！所以，冷凝水管的材质不仅要好，还得合适。
1.1 常见材质目前，市场上常见的冷凝水管材质主要有PVC和PPR。
PVC管，听起来像是个“时尚潮流”，它抗腐蚀、轻便且造价低，适合一般家庭使用。
不过，太热的水流过它的时候，得小心它的耐温性。
PPR管就像是个老实人，耐高温，使用寿命长，比较靠谱。
但如果预算紧，可能要考虑考虑。
1.2 材质的优缺点我们一说到材质，就不得不提它们的优缺点。
PVC管在很多情况下都能表现出色，但夏天高温的时候，可能会出现变形、老化的问题，真是让人捏把汗。
而PPR管虽然贵一点，但在高温下的表现就稳得多，基本不会出问题。
再说，如果要长久使用，PPR 绝对值得投资，长痛不如短痛嘛！2. 如何选择冷凝水管？选管子，就像选对象，不能光看外表，还得关注内在。
首先，你得了解自己的空调类型和使用环境。
比如说，如果你家是南方湿热地区，冷凝水排放频繁，那就得选个耐用点的管材，PPR绝对能撑得住；如果北方，冷凝水产生少，PVC就能搞定。
2.1 管径的选择管径也是个关键，选择得当才能避免“水灾”啊。
一般来说，冷凝水管的管径在16到25mm之间，具体要看你家空调的冷凝水排放量。
如果管径太小，水流不畅，长时间积水，得不偿失！反之，管径过大，不仅浪费材料，还可能让水流得太快，造成管道内部的沉积，难以清理。
2.2 接头和接口接头和接口也是关键部分，千千万万别小看。
好的接头能让冷凝水顺利排出，避免漏水。
冷凝水系统的设计风机盘管机组、整体式空调器、组合式空调机组等运行过程中产生的时予以排走。
1、冷凝水管的布置①若邻近有下水管或地沟时，可用冷凝水管将空调器接水盘所接的凝结水排放至邻近的下水管中或地沟内。
②若相邻近的多台空调器距下水管或地沟较远，可用冷凝水干管将各台空调器的冷凝水支管和下水管或地沟连接起来。
2、冷凝水管管径的确定①直接和空调器接水盘连接的冷凝水支管的管径应与接水盘接管管径一致（可从产品样本中查得）。
②需设冷凝水干管时，某段干管的管径可依据与该管段连接的空调器总冷量 (KW)按下表查得。
3、冷凝水管保温所有冷凝水管都应保温，以防冷凝水管温度低于局部空气露点温度时，其表面结露滴水。
采用带有网络线铝箔贴面的玻璃棉保温时，保温层厚度可取25mm。
冷凝水干管管径选择干管承担冷量 (KW)≤77.1～17.617.7～100101～176177～598599～10551056～15121513～12462>12462kW说明：DN=15mm的管道不推荐使用。
立管的公称直径，应与同等负荷的水平干管的公称直径相同。
4、冷凝水管设计注意事项①沿水流方向，水平管道应保持不小于千分之一的坡度；且不允许有积水②当冷凝水盘位于机组负压区段时，凝水盘的出水口处必须设置水封，水的负压（相当于水柱高度）大50％左右。
水封的出口，应与大气相通。
③采用聚氯乙烯塑料管时，一般可以不必进行防结露的保温和隔汽处理。
④采用镀锌钢管时，通常应设置保温层。
⑤冷凝水立管的顶部，应设计通向大气的透气管。
⑥设计和布置冷凝水管路时，必须认真考虑定期冲洗的可能性，并应设计计产生的冷凝水，必须及接的空调器总冷量 (KW)按空气露点温度时，其表面结露滴水。
干管公称直径DN(mm)202532405080100125150与同等负荷的水平干管的公称直径相有积水部位。
封，水封的高度应比凝水盘处大气相通。
处理。
应设计安排必要的设施。
空调冷凝水立管管径
空调冷凝水立管管径的选择是非常重要的，因为过小的管径会导致排水不畅，容易堵塞，而过大的管径则会造成能耗的浪费。
根据空调的不同类型和功率，选择合适的管径是必要的。
首先，需要了解空调冷凝水是怎样产生的。
当空调在使用过程中，室内机会产生一些水分，这些水分通过管道流向室外机的蒸发器上，被蒸发器吸收后再排出室外机。
因此，这条排水管道是非常关键的，它需要顺畅，畅通无阻，才能保证空调的正常使用。
对于一般的家用空调，规格为1匹或1.5匹时，建议使用直径为
16mm的管道。
而对于商用或高端家用空调，规格大于2匹时，建议使用直径为25mm的管道。
如果空调管道距离较远，建议加大管径，以保证排水的畅通和不堵塞。
同时，还需要注意到排水管道的倾斜度，它直接影响到排水的畅通。
一般来说，排水管道的倾斜度要保持在1/100 ~ 1/50之间。
如果管道倾斜度不够，就会出现水滞留在管道中，导致水流不畅，容易产生污染。
当然，在选择管径的同时，还需要选择合适的材料。
推荐使用PVC材
质的管道，因为它具有良好的耐腐蚀性和耐用性，能够长期保持管道
内壁的光滑度，减少运行成本和管道维护成本。
总的来说，选择空调冷凝水排放管道的管径应该是根据空调的规格和
功率来择优选择，并且要注意管道的倾斜度和材料的选择。
只有这样，才能保证空调的正常使用，减少故障的发生。
