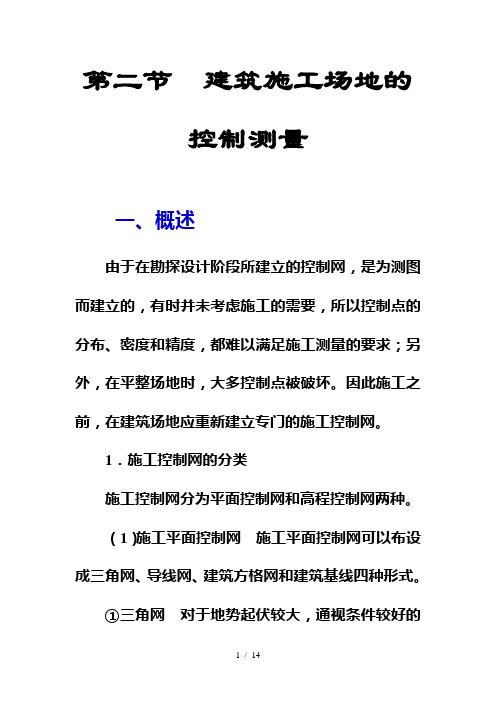

第二节建筑施工场地的控制测量一、概述由于在勘探设计阶段所建立的控制网，是为测图而建立的，有时并未考虑施工的需要，所以控制点的分布、密度和精度，都难以满足施工测量的要求；另外，在平整场地时，大多控制点被破坏。

因此施工之前，在建筑场地应重新建立专门的施工控制网。

1．施工控制网的分类施工控制网分为平面控制网和高程控制网两种。

（1）施工平面控制网施工平面控制网可以布设成三角网、导线网、建筑方格网和建筑基线四种形式。

①三角网对于地势起伏较大，通视条件较好的施工场地，可采用三角网。

②导线网对于地势平坦，通视又比较困难的施工场地，可采用导线网。

③建筑方格网对于建筑物多为矩形且布置比较规则和密集的施工场地，可采用建筑方格网。

④建筑基线对于地势平坦且又简单的小型施工场地，可采用建筑基线。

（2）施工高程控制网施工高程控制网采用水准网。

2．施工控制网的特点与测图控制网相比，施工控制网具有控制范围小、控制点密度大、精度要求高及使用频繁等特点。

二、施工场地的平面控制测量1．施工坐标系与测量坐标系的坐标换算施工坐标系亦称建筑坐标系，其坐标轴与主要建筑物主轴线平行或垂直，以便用直角坐标法进行建筑物的放样。

施工控制测量的建筑基线和建筑方格网一般采用施工坐标系，而施工坐标系与测量坐标系往往不一致，因此，施工测量前常常需要进行施工坐标系与测量坐标系的坐标换算。

图11-1 施工坐标系与测量坐标系的换算如图11-1所示，设xoy为测量坐标系，x′o′y′为施工坐标系，x o 、y o 为施工坐标系的原点O ′在测量坐标系中的坐标，α为施工坐标系的纵轴o ′x ′在测量坐标系中的坐标方位角。

设已知P 点的施工坐标为（x ′P 、y ′P ），则可按下式将其换算为测量坐标（x P 、y P ）：⎩⎨⎧'+'+='-'+=ααααcos sin sin cos P P o P P P o P y x y y y x x x（11-1）如已知P 的测量坐标，则可按下式将其换算为施工坐标：⎩⎨⎧-+--='-+-='ααααcos )(sin )(sin )(cos )(o P o P P o P o P P y y x x y y y x x x（11-2）2．建筑基线建筑基线是建筑场地的施工控制基准线，即在建筑场地布置一条或几条轴线。

第二节建筑施工场地的控制测量一、概述由于在勘探设计阶段所建立的控制网，是为测图而建立的，有时并未考虑施工的需要，所以控制点的分布、密度和精度，都难以满足施工测量的要求；另外，在平整场地时，大多控制点被破坏。

因此施工之前，在建筑场地应重新建立专门的施工控制网。

1．施工控制网的分类施工控制网分为平面控制网和高程控制网两种。

（1）施工平面控制网施工平面控制网可以布设成三角网、导线网、建筑方格网和建筑基线四种形式。

①三角网对于地势起伏较大，通视条件较好的施工场地，可采用三角网。

②导线网对于地势平坦，通视又比较困难的施工场地，可采用导线网。

③建筑方格网对于建筑物多为矩形且布置比较规则和密集的施工场地，可采用建筑方格网。

④建筑基线对于地势平坦且又简单的小型施工场地，可采用建筑基线。

（2）施工高程控制网施工高程控制网采用水准网。

2．施工控制网的特点与测图控制网相比，施工控制网具有控制范围小、控制点密度大、精度要求高及使用频繁等特点。

二、施工场地的平面控制测量1．施工坐标系与测量坐标系的坐标换算施工坐标系亦称建筑坐标系，其坐标轴与主要建筑物主轴线平行或垂直，以便用直角坐标法进行建筑物的放样。

施工控制测量的建筑基线和建筑方格网一般采用施工坐标系，而施工坐标系与测量坐标系往往不一致，因此，施工测量前常常需要进行施工坐标系与测量坐标系的坐标换算。

如图11-1所示，设xoy 为测量坐标系，x ′o ′y ′为施工坐标系，x o 、y o 为施工坐标系的原点O ′在测量坐标系中的坐标，α为施工坐标系的纵轴o ′x ′在测量坐标系中的坐标方位角。

设已知P 点的施工坐标为（x ′P 、y ′P ），则可按下式将其换算为测量坐标（x P 、y P ）：⎩⎨⎧'+'+='-'+=ααααcos sin sin cos P P o P P P o P y x y y y x x x（11-1）如已知P 的测量坐标，则可按下式将其换算为施工坐标：⎩⎨⎧-+--='-+-='ααααcos )(sin )(sin )(cos )(o P o P P o P o P P y y x x y y y x x x（11-2）2．建筑基线建筑基线是建筑场地的施工控制基准线，即在建筑场地布置一条或几条轴线。

10 施工测量的基本方法一、概述由于在勘探设计阶段所建立的控制网，是为测图而建立的，有时并未考虑施工的需要，所以控制点的分布、密度和精度，都难以满足施工测量的要求；另外，在平整场地时，大多控制点被破坏。

因此施工之前，在建筑场地应重新建立专门的施工控制网。

1．施工控制网的分类施工控制网分为平面控制网和高程控制网两种。

（1）施工平面控制网 施工平面控制网可以布设成三角网、导线网、建筑方格网和建筑基线四种形式。

①三角网 对于地势起伏较大，通视条件较好的施工场地，可采用三角网。

②导线网 对于地势平坦，通视又比较困难的施工场地，可采用导线网。

③建筑方格网 对于建筑物多为矩形且布置比较规则和密集的施工场地，可采用建筑方格网。

④建筑基线 对于地势平坦且又简单的小型施工场地，可采用建筑基线。

（2）施工高程控制网 施工高程控制网采用水准网。

2．施工控制网的特点a ．与测图控制网相比，施工控制网具有控制范围小、控制点密度大、精度要求高b ．受干扰大，使用频繁。

二、施工场地的平面控制测量1．施工坐标系与测量坐标系的坐标换算 施工坐标系亦称建筑坐标系，其坐标轴与主要建筑物主轴线平行或垂直，以便用直角坐标法进行建筑物的放样。

施工控制测量的建筑基线和建筑方格网一般采用施工坐标系，而施工坐标系与测量坐标系往往不一致，因此，施工测量前常常需要进行施工坐标系与测量坐标系的坐标换算。

如图所示，设xoy 为测量坐标系，x′o′y′为施工坐标系，xo 、yo 为施工坐标系的原点O′在测量坐标系中的坐标，α为施工坐标系的纵轴o′x′在测量坐标系中的坐标方位角。

设已知P 点的施工坐标为（x′P 、y′P ），则可按下式将其换算为测量坐标（xP 、yP ）：'c o s s in p o p p x x A B αα=+-'sin cos p o p p y y A B αα=++如已知P 的测量坐标，则可按下式将其换算为施工坐标：''()cos ()sin p p o p o A x x y y αα=-+- ''()sin ()cos p p o p o B x x y y αα=--+-2．建筑基线建筑基线是建筑场地的施工控制基准线，即在建筑场地布置一条或几条轴线。

第10章施工测量的基本方法本章提要本章主要介绍：①施工测量的目的、特点、精度及组织原则;②施工控制测量，即建筑基线、方格网等的放样方法；③施工测量的基本工作；④点的平面和高程位置的放样方法;⑤圆曲线及其放样方法.§10。

1 施工测量概述地形图的测量工作是以地面控制点为基础，测量出控制点至周围各地形特征点(简称测点）的距离、角度、高差以及测点与测点间的相互位置关系等数据,并按一定的比例将这些测点缩绘到图纸上，绘制成图.施工测量也以地面控制点为基础，但却是根据图纸上的建筑物的设计尺寸，计算出各部分的特征点与控制点之间的距离、角度(或方位角)、高差等数据,将建筑物的特征点在实地标定出来，以便施工,这项工作又称“放样”。

施工测量所采用的方法基本上与测图工作所用的方法一致,所用测量仪器基本相同。

为了避免放样误差的积累，施工测量必须遵循“由整体到局部、先控制后细部”的组织原则。

由于施工测量的目的和内容与测图工作不完全一致，有其自身的特点，因此，施工测量的基本方法与测图方法也不完全一样，有其自身的特点和规律。

10。

1.1 施工测量的目的和内容施工测量的目的与一般测图工作相反，它是按照设计和施工的要求将设计的建筑物、构筑物的平面位置在地面上标定出来，作为施工的依据，并在施工过程中进行一系列的测量工作,以衔接和指导各工序之间的施工。

施工测量贯穿于整个施工过程中。

从场地平整、建筑物定位、基础施工，到建筑物构件的安装等工序,都需要进行施工测量，才能使建筑物、构筑物各部分的尺寸、位置符合设计要求。

其主要内容有：①建立施工控制网。

②建筑物、构筑物的详细放样.③检查、验收。

每道施工工序完工之后，都要通过测量检查工程各部位的实际位置及高程是否与设计要求相符合。

④变形观测。

随着施工的进展，测定建筑物在平面和高程方面产生的位移和沉降，收集整理各种变形资料，作为鉴定工程质量和验证工程设计、施工是否合理的依据.10。

1.2 施工测量的特点施工测量与一般测图工作相比具有如下特点：①目的不同。

建筑施工场地的控制测量1.建筑场地平面控制网的形式有那几种？它们各适用哪些场合？ (2)2.建筑基线、建筑方格网如何测设？ (2)3.在测设三点“一”字形的建筑基线时，为什么基线点不应少于三个？当三点不在一条直线上时，为什么横向调整量是相同的？ (5)4.施工高程控制网应如何布设？ (5)5.如图，已知施工坐标原点O的测图坐标为xo=187.500m，y0=112.500,m，建筑基线点Ⅱ的施工坐标为AⅡ=135.000m，BⅡ=100.000m，设两坐标系轴线间的夹角α=16º00′00″，试计算Ⅱ点的测图坐标值。

(6)6.如图，假定“一”字形建筑基线Ⅰ′、Ⅱ′、Ⅲ′三点已测设在地面上，经检测∠Ⅰ′Ⅱ′Ⅲ′=179º59′30″，a=100m，b=150m，试求调整值δ，并说明如何调整才能使三点成一直线。

(7)7.如图，测设出直角∠BOD′后，用经纬仪精确地检测其角值为89º59′30″，并知OD′=150m，问D′点在D′O的垂直方向上改动多少距离才能使∠BOD为90º (8)1.建筑场地平面控制网的形式有那几种？它们各适用哪些场合？施工控制网分为平面控制网和高程控制网。

平面控制网常采用三角网、导线网、建筑基线或建筑方格网。

高程控制网采用水准网。

施工平面控制网的布设，应根据总平面图和施工地区的地形条件确定。

（1）当厂区地势起伏较大，通视条件较好时，采用三角网的形式扩展原有控制网；（2）对于地形平坦而通视又比较困难的地区，例如扩建或改建工程的工业场地，则采用导线网；（3）对于建筑物多为矩形且布置比较规则和密集的工业场地，可以将施工控制网布置成规则的矩形格网，即建筑方格网；（4）对于地面平坦而又简单的小型施工场地，常布置一条或几条建筑基线。

总之，施工控制网的布设形式应与设计总平面图的布局相一致。

2.建筑基线、建筑方格网如何测设？（一）建筑基线设计施工场地范围不大时，可在场地上布置一条或几条建筑基线，作为施工场地的控制，这种基线称为“建筑基线”。
