3.5-典型工程控制网的布设

第一篇公路工程技术案例一【背景资料】某施工单位承建了一项二级公路工程，起讫里程为KO+000～K20+10.52，包括路基工程、路面工程及交通安全设施工程等，该地区雨季降雨比较集中，路面面层采用OOFC沥青混凝土，该面层属于典型的骨架－孔隙结构，具备排水功能，路面结构方案如图2-1所示，路肩大样图如图2-2所示。

施工中发生以下事件：事件一：沥青混凝土面层施工时，对横接缝处理要求如下：首先采用B方法检测平整度，不符合要求时，垂直于路中线切齐清除，清理干净后在切除部位涂粘层沥青，摊铺时调整好预留高度，接缝处摊铺层施工结束后再用B方法检测平整度。

最后对横向接缝进行碾压施工。

【问题】1.写出图2-1中路面面基结构形式的中文名称及路面设计指标A的名称，写出图2-2中PVC管的作用。

2.写出事件一中B方法的名称。

3.事件一中横向接缝应如何进行碾压施工？【答案】1.A的名称是排水沥青混合料,PVC管的作用排除路面水。

2.3m直尺检查平整度。

3.横向接缝的碾压先用双轮双振压路机进行横压,碾压时压路机位于已压实的混合料层上,伸入新铺层的宽为150mm，然后每压一遍向铺混合料方向移动150~200mm,直至全部在新铺层上为止,再改为纵向碾压。

案例二【背景资料】某施工单位承接的二级公路路基施工项目，长度3.5km，该项目共有15座跨径均为2.0m的钢筋混凝土盖板涵，盖板为C30钢筋混凝土，采用预制安装施工。

涵身、涵台帽为C20素混凝土，涵洞进出口、涵底铺砌均采用砂浆片石砌筑，其中6号涵洞结构立面示意图如图3所示。

施工中发生以下事件：事件一：盖板涵施工主要工序包括：①测量放线；②基坑开挖；③基础施工；④出入口浆砌；⑤沉降缝与防水层施工；⑥D；⑦涵洞回填及加固；⑧现浇涵台帽；⑨预制安装盖板事件二：6号涵洞的15块盖板为同批预制，按照规范要求由工地试验室对**土取样制作边长为150mm的立方体标准试件。

按照工地试验样品管理要求，工地试验室制定了试件样品管理制度，对样品的取样、运输、E、存储、F及处置等全过程实施严格的控制和管理。

工程控制网优化设计方案一、引言随着现代社会的发展，大部分工程项目都会使用到工程控制网。

工程控制网是一个用于地形测量和工程建筑的重要基础设施，在土木工程、建筑工程、水利工程和交通工程等领域都有着广泛的应用。

因此，如何优化工程控制网设计是一个重要的课题。

通过对工程控制网进行优化设计，可以提高工程测量的精度和效率，减少测量成本，为工程施工提供更好的保障，达到经济和社会效益。

本文将介绍工程控制网的基本概念和作用，分析工程控制网优化设计的必要性，然后提出一种基于GPS和GIS技术的工程控制网优化设计方案，并对其进行深入探讨。

二、工程控制网的基本概念和作用工程控制网是用于工程测量和建筑的一种基础设施，由一系列控制点构成，主要用于测量和定位工程项目的各个部分。

在工程测量中，控制网可以提供精确的水平和垂直控制，以确保工程施工的精度和准确度。

同时，工程控制网也是测绘和地理信息系统的基础设施，用于地图制图、地形测量、环境监测等方面。

三、工程控制网优化设计的必要性随着科学技术的发展和工程项目的复杂化，对工程控制网的精度和稳定性要求也越来越高。

然而，传统的工程控制网设计存在一些问题，如控制点过于密集、控制点分布不均匀、控制点传递效率低等。

这些问题导致工程测量成本高、效率低，无法满足现代工程项目的需求。

因此，需要对工程控制网进行优化设计，提高其精度和效率，降低测量成本。

目前，基于GPS和GIS技术的工程控制网优化设计方案已经成为一个研究热点。

四、基于GPS和GIS技术的工程控制网优化设计方案GPS（全球定位系统）和GIS（地理信息系统）是两种现代化的测量技术，它们广泛应用于地理空间数据收集、处理和分析，具有较高的精度和效率。

基于GPS和GIS技术的工程控制网优化设计方案主要包括以下几个方面：1. 控制点选取和布设在工程控制网的优化设计中，首先需要进行控制点的选取和布设。

传统的控制点布设是靠人工判断和摸索，容易出现偏差和误差。

建筑工程施工控制网的布设随着科技的不断发展和应用，建筑工程施工控制网已成为现代建筑工地不可或缺的一部分。

施工控制网的布设对于建筑项目的顺利进行起着至关重要的作用。

本文将探讨建筑工程施工控制网的布设及其影响。

一、施工控制网的定义和作用施工控制网是指为了保证建筑施工过程中精确测量和控制建筑结构的姿态和形状而布设的网络。

它通过在工地上建立具有一定精度的控制点，并通过设置的水平线和竖直线来引导施工者进行定位和测量。

施工控制网的布设在建筑结构的垂直和水平方向上提供了准确的定位和控制，从而确保了施工过程的顺利进行。

施工控制网的作用主要有以下几点：1. 提供定位和测量基准：施工控制网通过设置控制点和参考线，为建筑施工提供准确的定位和测量基准，确保建筑结构的准确度和稳定性。

2. 引导施工过程：施工控制网可以作为施工过程中的参考线和标志物，指导施工者进行施工，保持施工的准确性和一致性。

3. 控制施工误差：施工控制网的布设可以帮助施工者发现和纠正施工中的误差，防止错误的进一步扩散，并保证施工的质量和安全性。

二、施工控制网的布设原则施工控制网的布设应遵循以下原则：1. 准确性：施工控制网的布设必须准确无误，控制点的位置和高程应符合设计要求，并通过精密测量工具进行检验和验证。

2. 稳定性：施工控制网的布设要保证其稳定性和持久性，布设的控制点应该具有足够的抗变形和抗位移能力，以确保长期使用期间的准确性和可靠性。

3. 可见性：施工控制网的布设要考虑可见性，控制点和参考线应放置在能够被施工人员清晰看到的位置，以便于指导施工和测量。

测量控制方案一、控制网的布设⑴制网的布设原则和布设方案Ａ平面控制网的布设，遵循下列原则：首级控制网的布设，因地适宜，且适当考虑发展，与国家坐标系统联测时，同时考虑联测方案。

首级控制网的等级，应根据工程规模、控制网的用途和精度要求合理确定。

Ｂ平面控制网的建立，可采用卫星定位测量、导线测量、三角形网测量等方法。

平面控制网精度等级的划分，卫星定位测量控制网依次为二、三、四等和一、二级，导线及导线网依次为三、四等和一、二、三级，三角形网依次为二、三、四等和一、二级。

平面控制网的坐标系统，应在满足测区内投影长度变形不大于２.５ｃｍ／ｋｍ的要求下，做下列选择：小测区或有特殊精度要求的控制网，可采用独立坐标系统在已有平面控制网的地区，可沿用原有的坐标系统C平控制网形式：根据桥梁跨越宽度、地形条件，可布设如下形式：选择控制点要求：尽可能使桥轴线作为三角网的一个边，提高桥轴线精度。

或将桥轴线的两个端点纳入网内，间接求算桥轴线长度。

交会角不致太大或太小（图形刚强），地质条件稳定，视野开阔， 便于交会墩位。

控制点要埋设标石，刻有“十”字的金属中心标志。

当兼作高程控制点使用时，中心顶部应为半球状。

控制网基线精度：高于桥轴线精度2～3倍根据已知条件以及经济因素，采用导线布置控制网，等级为四级。

精密导线的布置形状平面控制测量中精度导线的布置形状一般为：直伸形，曲折形， 闭合环形和主副导线环形等。

三角大地四边双大地四边三角⑵控制网布设应考虑的因素布设控制网时，可利用桥址地形图，拟定布网方案，并仔细研究桥梁设计图及施工组织设计图及施工组织计划的基础上，结合当地情况进行踏勘选点。

点位布设满足以下要求：①图形应简单②控制网的边长一般在0.5～1.5倍河宽的范围内变动。

③使桥轴线与控制网紧密联系。

④所有控制点不应位于淹没地区和土壤松软地区，尽量避开施工区、堆料区及受交通干扰区。

便于观测和保存二、现场测量控制现场放线时候要注意复测，放完线通过拉距离及换人测量等避免出错，而且还要通过下面所述的控制现场测量成果精度。

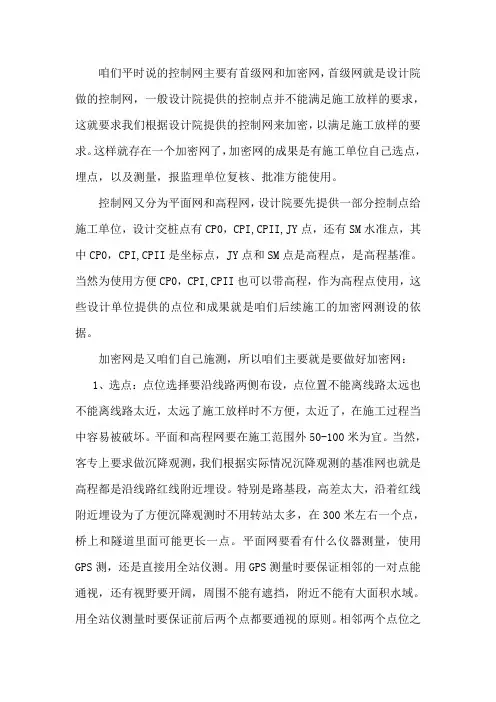

咱们平时说的控制网主要有首级网和加密网，首级网就是设计院做的控制网，一般设计院提供的控制点并不能满足施工放样的要求，这就要求我们根据设计院提供的控制网来加密，以满足施工放样的要求。

这样就存在一个加密网了，加密网的成果是有施工单位自己选点，埋点，以及测量，报监理单位复核、批准方能使用。

控制网又分为平面网和高程网，设计院要先提供一部分控制点给施工单位，设计交桩点有CP0，CPI,CPII,JY点，还有SM水准点，其中CP0，CPI,CPII是坐标点，JY点和SM点是高程点，是高程基准。

当然为使用方便CP0，CPI,CPII也可以带高程，作为高程点使用，这些设计单位提供的点位和成果就是咱们后续施工的加密网测设的依据。

加密网是又咱们自己施测，所以咱们主要就是要做好加密网：1、选点：点位选择要沿线路两侧布设，点位置不能离线路太远也不能离线路太近，太远了施工放样时不方便，太近了，在施工过程当中容易被破坏。

平面和高程网要在施工范围外50-100米为宜。

当然，客专上要求做沉降观测，我们根据实际情况沉降观测的基准网也就是高程都是沿线路红线附近埋设。

特别是路基段，高差太大，沿着红线附近埋设为了方便沉降观测时不用转站太多，在300米左右一个点，桥上和隧道里面可能更长一点。

平面网要看有什么仪器测量，使用GPS测，还是直接用全站仪测。

用GPS测量时要保证相邻的一对点能通视，还有视野要开阔，周围不能有遮挡，附近不能有大面积水域。

用全站仪测量时要保证前后两个点都要通视的原则。

相邻两个点位之间要保证300米左右为宜，不能太近也不能太远。

2、埋点：埋点要根据当地实际情况考虑埋设深度，像咱们这边冻土层较深，埋的点位深度要达到1米8，方能保证冬天施工时控制点的稳定。

3、测设：高程用电子水准仪测量，测量数据仪器自动记录，每一测站自动提示超限与否，最后要注意往返程不超限方可。

平面用GPS 测量比较简单，但要注意，测量过程当中不能随意开关机。

测量控制方案一、控制网的布设⑴制网的布设原则和布设方案Ａ平面控制网的布设，遵循下列原则：首级控制网的布设，因地适宜，且适当考虑发展，与国家坐标系统联测时，同时考虑联测方案。

首级控制网的等级，应根据工程规模、控制网的用途和精度要求合理确定。

Ｂ平面控制网的建立，可采用卫星定位测量、导线测量、三角形网测量等方法。

平面控制网精度等级的划分，卫星定位测量控制网依次为二、三、四等和一、二级，导线及导线网依次为三、四等和一、二、三级，三角形网依次为二、三、四等和一、二级。

平面控制网的坐标系统，应在满足测区内投影长度变形不大于２.５ｃｍ／ｋｍ的要求下，做下列选择：小测区或有特殊精度要求的控制网，可采用独立坐标系统在已有平面控制网的地区，可沿用原有的坐标系统C平控制网形式：根据桥梁跨越宽度、地形条件，可布设如下形式：选择控制点要求：尽可能使桥轴线作为三角网的一个边，提高桥轴线精度。

或将桥轴线的两个端点纳入网内，间接求算桥轴线长度。

交会角不致太大或太小（图形刚强），地质条件稳定，视野开阔， 便于交会墩位。

控制点要埋设标石，刻有“十”字的金属中心标志。

当兼作高程控制点使用时，中心顶部应为半球状。

控制网基线精度：高于桥轴线精度2～3倍根据已知条件以及经济因素，采用导线布置控制网，等级为四级。

精密导线的布置形状平面控制测量中精度导线的布置形状一般为：直伸形，曲折形， 闭合环形和主副导线环形等。

三角大地四边双大地四边三角⑵控制网布设应考虑的因素布设控制网时，可利用桥址地形图，拟定布网方案，并仔细研究桥梁设计图及施工组织设计图及施工组织计划的基础上，结合当地情况进行踏勘选点。

点位布设满足以下要求：①图形应简单②控制网的边长一般在0.5～1.5倍河宽的范围内变动。

③使桥轴线与控制网紧密联系。

④所有控制点不应位于淹没地区和土壤松软地区，尽量避开施工区、堆料区及受交通干扰区。

便于观测和保存二、现场测量控制现场放线时候要注意复测，放完线通过拉距离及换人测量等避免出错，而且还要通过下面所述的控制现场测量成果精度。

工程控制网方案设计一、引言工程控制网是指建设工程的测量控制网，用于实施工程测量和监控施工质量的一种控制系统。

它是工程施工过程中的一个重要组成部分，对于保证工程质量、提高施工效率具有非常重要的意义。

本方案旨在设计一套完善的工程控制网方案，确保工程测量和施工过程中的精确度和准确性。

二、工程控制网的作用1. 定位作用：工程控制网能够为工程中的所有测量提供坐标系和高程基准，为地面点位、建筑物、地下设施的位置提供准确的坐标和高程信息。

2. 监控作用：工程控制网能够监控工程施工过程中的变形和位移情况，对于地基沉降、桥梁结构变形等情况进行监测和分析。

3. 测量作用：工程控制网为施工过程中的各项测量提供准确的基准，包括水准测量、导线测量、全站仪测量等，确保施工过程中的精确度和准确性。

三、工程控制网设计原则1. 稳定性原则：工程控制网应该建立在稳定的地质基础上，避免建立在易发生变形的地质区域。

2. 合理性原则：工程控制网应该根据工程实际需要进行布设，合理确定控制点位置和分布密度。

3. 可扩展性原则：工程控制网应该具有一定的可扩展性，能够适应工程施工过程中的需求变化。

四、工程控制网的布设方案1. 控制点选址：根据工程实际情况确定控制点的选址，包括主控制点、次控制点和辅助控制点，以确保工程测量和监控的准确性和全面性。

2. 分布密度：根据工程范围和复杂程度确定控制点的分布密度，一般主控制点的间距不应超过200米，次控制点的间距不应超过50米。

3. 布设方式：控制点的布设应尽量采用地面固定方式，并进行加固处理，以确保控制点的稳定性和可靠性。

五、工程控制网的建设过程1. 控制点的建立：根据布设方案，对控制点进行测量、标志和建立，确保控制点的准确性和稳定性。

2. 数据采集：根据建设过程中的实际需要，对控制点进行定期的数据采集和监测，保证其准确性和可靠性。

3. 系统建设：建立工程控制网的信息管理系统，包括控制点的坐标、高程和测量数据等信息的采集和管理。

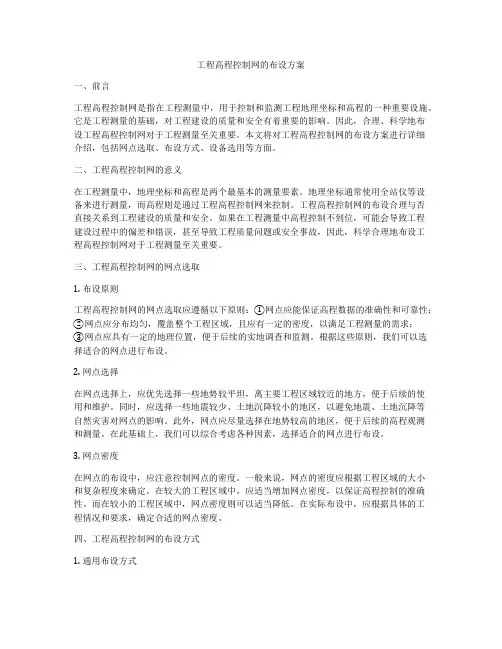

工程高程控制网的布设方案一、前言工程高程控制网是指在工程测量中，用于控制和监测工程地理坐标和高程的一种重要设施。

它是工程测量的基础，对工程建设的质量和安全有着重要的影响。

因此，合理、科学地布设工程高程控制网对于工程测量至关重要。

本文将对工程高程控制网的布设方案进行详细介绍，包括网点选取、布设方式、设备选用等方面。

二、工程高程控制网的意义在工程测量中，地理坐标和高程是两个最基本的测量要素。

地理坐标通常使用全站仪等设备来进行测量，而高程则是通过工程高程控制网来控制。

工程高程控制网的布设合理与否直接关系到工程建设的质量和安全。

如果在工程测量中高程控制不到位，可能会导致工程建设过程中的偏差和错误，甚至导致工程质量问题或安全事故，因此，科学合理地布设工程高程控制网对于工程测量至关重要。

三、工程高程控制网的网点选取1. 布设原则工程高程控制网的网点选取应遵循以下原则：①网点应能保证高程数据的准确性和可靠性；②网点应分布均匀，覆盖整个工程区域，且应有一定的密度，以满足工程测量的需求；③网点应具有一定的地理位置，便于后续的实地调查和监测。

根据这些原则，我们可以选择适合的网点进行布设。

2. 网点选择在网点选择上，应优先选择一些地势较平坦，离主要工程区域较近的地方，便于后续的使用和维护。

同时，应选择一些地震较少、土地沉降较小的地区，以避免地震、土地沉降等自然灾害对网点的影响。

此外，网点应尽量选择在地势较高的地区，便于后续的高程观测和测量。

在此基础上，我们可以综合考虑各种因素，选择适合的网点进行布设。

3. 网点密度在网点的布设中，应注意控制网点的密度。

一般来说，网点的密度应根据工程区域的大小和复杂程度来确定。

在较大的工程区域中，应适当增加网点密度，以保证高程控制的准确性。

而在较小的工程区域中，网点密度则可以适当降低。

在实际布设中，应根据具体的工程情况和要求，确定合适的网点密度。

四、工程高程控制网的布设方式1. 通用布设方式在工程高程控制网的布设中，可以采用通用布设方式。

§1.3 控制网的布设形式1.3.1水平控制网的布设形式1.三角网1）网形在地面上选定一系列点位1，2，…，使互相观测的两点通视，把它们按三角形的形式连接起来即构成三角网。

如果测区较小，可以把测区所在的一部分椭球面近似看做平面，则该三角网即为平面上的三角网（图1-4）。

三角网中的观测量是网中的全部（或大部分）方向值（有关方向值的观测方法见第三章），图1-4中每条实线表示对向观测的两个方向。

根据方向值即可算出任意两个方向之间的夹角。

若已知点1的平面坐标（11,y x ），点1至点2的平面边长2,1s ，坐标方位角2,1α，便可用正弦定理依次推算出所有三角网的边长、各边的坐标方位角和各点的平面坐标。

这就是三角测量的基本原理和方法。

以图1-4为例，待定点3的坐标可按下式计算CB s s sin sin 2,13,1= （1-1） A +=2,13,1αα （1-2）⎪⎭⎪⎬⎫=∆=∆3,13,13,13,13,13,1sin cos ααs y s x （1-3） ⎪⎭⎪⎬⎫∆+=∆+=3,1133,113y y y x x x （1-4） 即由已知的2,1s ，2,1α，1x ，1y 和各角观测值的平差值A ,B ,C 可推算求得3x ，3y 同理可依次求得三角网中其他各点的坐标。

2）起算数据和推算元素为了得到所有三角点的坐标，必须已知三角网中某一点的起算坐标（11,y x ）,某一起算边长2,1s 和某一边的坐标方位角2,1α，我们把它们统称为三角测量的起算数据（或元素）。

在三角点上观测的水平角（或方向）是三角测量的观测元素。

由起算元素和观测元素的平差值推算出的三角形边长、坐标方位角和三角点的坐标统称为三角测量的推算元素。

3）工程测量中三角网起算数据的获得在工程测量中，三角网起算数据可由下列方法求得：图1-4（1）起算边长当测区内有国家三角网（或其他单位施测的三角网）时，若其精度满足工程测量的要求，则可利用国家三角网边长作为起算边长。

控制⽹的布设形式§1.3 控制⽹的布设形式1.3.1⽔平控制⽹的布设形式1.三⾓⽹1）⽹形在地⾯上选定⼀系列点位1，2，…，使互相观测的两点通视，把它们按三⾓形的形式连接起来即构成三⾓⽹。

如果测区较⼩，可以把测区所在的⼀部分椭球⾯近似看做平⾯，则该三⾓⽹即为平⾯上的三⾓⽹（图1-4）。

三⾓⽹中的观测量是⽹中的全部（或⼤部分）⽅向值（有关⽅向值的观测⽅法见第三章），图1-4中每条实线表⽰对向观测的两个⽅向。

根据⽅向值即可算出任意两个⽅向之间的夹⾓。

若已知点1的平⾯坐标（11,y x ），点1⾄点2的平⾯边长2,1s ，坐标⽅位⾓2,1α，便可⽤正弦定理依次推算出所有三⾓⽹的边长、各边的坐标⽅位⾓和各点的平⾯坐标。

这就是三⾓测量的基本原理和⽅法。

以图1-4为例，待定点3的坐标可按下式计算CB s s sin sin 2,13,1= （1-1） A +=2,13,1αα（1-2）=?=?3,13,13,13,13,13,1sin cos ααs y s x （1-3） +=?+=3,1133,113y y y x x x （1-4）即由已知的2,1s，2,1α，1x ，1y 和各⾓观测值的平差值A ,B ,C 可推算求得3x ，3y 同理可依次求得三⾓⽹中其他各点的坐标。

2）起算数据和推算元素为了得到所有三⾓点的坐标，必须已知三⾓⽹中某⼀点的起算坐标（11,y x ）,某⼀起算边长2,1s 和某⼀边的坐标⽅位⾓2,1α，我们把它们统称为三⾓测量的起算数据（或元素）。

在三⾓点上观测的⽔平⾓（或⽅向）是三⾓测量的观测元素。

由起算元素和观测元素的平差值推算出的三⾓形边长、坐标⽅位⾓和三⾓点的坐标统称为三⾓测量的推算元素。

3）⼯程测量中三⾓⽹起算数据的获得在⼯程测量中，三⾓⽹起算数据可由下列⽅法求得：图1-4（1）起算边长当测区内有国家三⾓⽹（或其他单位施测的三⾓⽹）时，若其精度满⾜⼯程测量的要求，则可利⽤国家三⾓⽹边长作为起算边长。
