方格网测量报告书

1说明
施工方格网依据《建筑施工平面布置图（白图）》、《循环水管道布置图（白图）》、《方格网施测方案》进行施测；执行《火电施工测量规范》。

受现场实际施工条件的限制有的控制点无法施测，但现有的施工控制点完全能满足施工的需要，由于部分图纸未到，个别点位可能与某些建筑发生冲突，可根据实际情况另行补测，补测的控制点应按二等精度测设。

《方格网施测方案》中的点位设计数据与本次报告中不符之处，均以本报告中的数据为准。

2测设所达到的精度
方格网共布设27个控制点，4个永久点和23个临时控制点；其精度均满足施工规范和施工方案的要求。

平面控制测量的精度测角中误差mβ=5.3″，导线精度1/T=1/70000，最大点位误差为0.007m；高成测量最大闭合差的绝对值为0.003m。

3方格网点的保护和复测
测设完毕的方格网点应按《方格网测设方案》中的要求进行重点维护，测量人员应经常检查各方格网点，一但发现有被破坏的控制点应立即进行恢复测量，并把测设的成果以书面的形式上报监理公司和各个相关的施工部门。

方格网点每年应进行一次复测，复测等级同方格网施测的等级要求。

同样把复测成果上报监理公司和各个相关的施工部门。

4成果计算
平面控制按导线平差发进行计算，高程控制按距离平差法进行计算。

数值计算取小数点后三位。

5移交成果资料
5.1方格网点位成果图
5.2平面高程数据成果表。

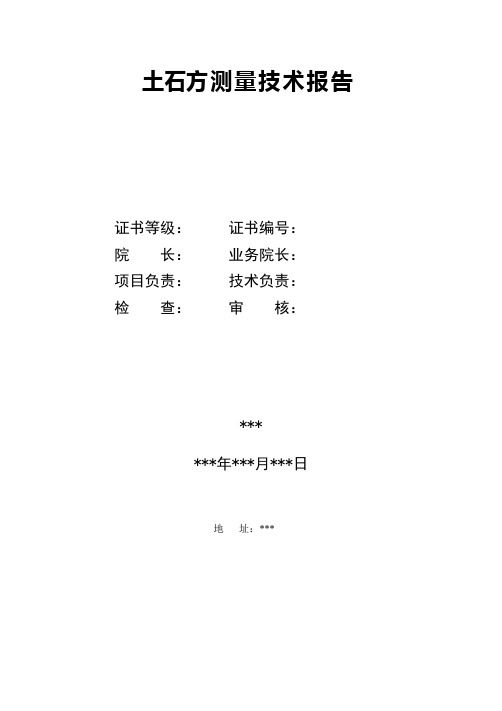

土石方测量技术报告证书等级：证书编号：院长：业务院长：项目负责：技术负责：检查：审核：******年***月***日地址：***土石方测量技术说明一、工程概况受***的委托，我公司承接了***土石方测量的任务，测量时间为***。

1、测区概述本工程位于***。

该工程的任务是依业主提供的设计资料《冷水滩区瑶湖小学规划设计方案总平面图》室外设计标高作为用地红线图范围内土石方测算的设计高程，以此为基础与本次实测现状地面标高来计算***土石方填挖量。

2、投入的人员和仪器设备本工程共投入了2个作业小组共6个技术人员，其中外业测量3人，内业计算2人，审核1人。

其中高级工程师1人，工程师2人，技术员及其他人员3人；华星A10 GPS 3台套，计算机2台，打印机3台。

二、作业依据序号名称编号1 《工程测量规范》GB 50026-20072 《城市测量规范》CJJ/T 8-20113 《大比例尺地形图机助制图规范》GB 14912--20054 《数字地形图产品基本要求》GB/T 17278—20095 《1：500 1：1000 1：2000地形图图式》GB 20257.1 -20076 《1:500 1:1000 1:2000基础地理信息采集规范》DB43/T 398-20087 《全球定位系统城市测量技术规程》CJJ/T 8-20118 《数字测绘产品检查验收规定和质量评定》GB/T 18316-2008三、技术要求坐标系统：1980西安坐标系统，高斯3°带投影，中央子午线***。

高程系统：1985国家高程基准。

E 级GPS 观测技术要求四、控制测量根据实际情况结合业主的需求在测区内埋设E 级3个GPS 点，用***4台测量。

五、测量内容1、外业测量（1）使用3台***仪器进行测量。

每次使用GPS 都要进行控制点校核，以检验测量数据的正确性。

2、土石方计算该工程的任务是按业主的要求依业主提供的设计资料与本次实测现状地面标高***土石方填挖量。

地形测量报告模板无需修改正文一、项目概况本项目位于XXX，总用地面积为XXX亩，主要包括XXX工程、XXX工程等。

本次测量的是BT项目工程中的2号围，用地面积为XXX亩。

二、测量任务本次测量任务包括：围界测量、围内地形测量、地下管线测量、现状建筑物测量等。

三、测量方法1.围界测量采用全站仪进行测量，测量精度控制在±5mm以内。

2.围内地形测量采用全站仪进行测量，测量精度控制在±10mm以内。

3.地下管线测量采用电磁探测仪进行测量，测量精度控制在±5cm以内。

4.现状建筑物测量采用激光测距仪和全站仪进行测量，测量精度控制在±5mm以内。

四、测量结果1.围界测量结果2.围内地形测量结果3.地下管线测量结果4.现状建筑物测量结果五、结论本次测量结果准确可靠，符合工程要求。

1.工程概况本文主要介绍一项测量工程的情况。

该工程的任务来源与完成情况、测区情况、测量内容与要求将在下文中详细阐述。

2.测量控制起算资料在进行测量工作前，需要确定测量控制起算资料。

这些资料包括坐标及高程系统、作业依据等。

3.坐标及高程系统坐标及高程系统是测量工作中必须要考虑的因素。

在本工程中，我们采用了特定的坐标及高程系统来进行测量。

4.作业依据测量工作需要有明确的作业依据。

在本工程中，我们依据相关的规定和要求进行测量工作。

5.测量仪器设备和人员测量工作需要使用专业的仪器设备和技术人员。

在本工程中，我们使用了特定的仪器设备，并配备了专业的测量人员。

6.控制测量控制测量是测量工作中的关键环节。

在本工程中，我们进行了平面控制测量和高程控制，以确保测量数据的准确性。

7.地形图测量地形图测量是本工程中的重要环节。

我们进行了外业数据采集和地形图绘制，以获得准确的地形数据。

8.土方量计算土方量计算是本工程中的重要任务。

我们按照土方计算要求和依据进行了土方量计算，并确定了土方计算范围。

以上是本工程的基本情况介绍，我们将在后续工作中继续完善测量工作，并确保测量数据的准确性和可靠性。

XXX项目总承包工程场地方格网高程测量方案目录场地方格网高程测量方案 (2)1、工程概况 (2)2、编制依据 (2)3、施工测量的准备工作和测量仪器的配备 (2)3.1、施工测量的准备工作 (2)3.2、测量仪器的配备 (2)4、场地测量及起始依据校测 (3)5、方格网高程测设步骤 (3)5.1、边角线的确定 (3)5.2、方格网的现场布置 (3)5.3、测量的方法 (4)5.4、测量数据整理 (4)6、施工测量的基本原则 (5)场地方格网高程测量方案1、工程概况本工程建设地点位于XXX区。

3、施工测量的准备工作和测量仪器的配备3.1、施工测量的准备工作施工测量准备工作是保证施工测量全过程顺利进行的重要环节，包括图纸和测量方法的熟悉，测量基准点的交接与校核，人员的组织及测量仪器的配备与检定，测量方案的讨论,工程测量重难点的分析与应对措施。

具体为：（1）认真阅读相关专业图纸，对照图纸熟悉场地平面尺寸和场地内的高差变化情况。

（2）熟悉测量规范对施工测量的要求，确保施工测量的质量。

（3）对照方格网测量平面布置图，现场勘察、校测建筑用地红线、围墙线的桩点坐标、高程。

（4）测量人员配备：测量工2～3人，验线员1人。

3.2、测量仪器的配备4、场地测量及起始依据校测（1）进场时，用全站仪坐标测量法，并在现场用白灰撒6m×6m方格网，测量场地现状高程，作为土石方计算依据；以作为临时水电管线敷设及施工道路、暂设建筑物以及物料、机具场地的划分和定位等用。

（2）建筑围墙桩点、水准点、场区首级控制网由我方反复校测无误后，再由我方引测到施工现场。

（3）测量控制桩的校核根据业主方提供的导线点、高程成果，反算边长、角度、方位角、高差与现场实测比较，边长、角度、方位角的精度应达到导线相应等级精度，高差闭合为 （n 为测站数）。

应及时向业主方反映本工程的校核结果。

（4）检定及试用测量仪器对于新购置的测量仪器，应送到计量机构进行检定，检查精度是否达到厂家标准精度指标。

方格网测量报告设计院1. 引言方格网测量是一种常见的测量技术，用于测量地面或水平面上的距离、面积等。

它通过在平面上绘制一组相互垂直且相等间距的水平线和竖直线，形成规律的方格状网，从而方便测量和计算。

本报告旨在介绍方格网测量报告设计院及其相关工作。

2. 设计院概况方格网测量报告设计院是专门从事方格网测量报告设计的机构，致力于提供高质量的测量报告设计服务。

设计院拥有一支由测量师、工程师和设计师组成的专业团队，具备丰富的测量经验和专业知识。

设计院以客户需求为导向，为各类项目提供测量报告设计服务，包括土地测量、建筑测量、工程测量等。

设计院采用现代化的测量仪器和软件，保证测量数据的准确性和可靠性。

同时，设计院还注重与客户的沟通和合作，确保设计方案符合客户的要求和预期。

3. 测量报告设计流程设计院的测量报告设计流程一般包括以下几个步骤：3.1 项目准备在开始设计工作前，设计师和测量师会与客户进行沟通，了解项目的具体需求和要求。

他们会收集相关的测量数据和资料，并对现场进行勘测和初步测量。

3.2 数据处理收集到的测量数据需要进行处理和分析。

设计师和工程师会使用专业的测量软件进行数据处理，生成准确的测量结果，如距离、角度、高程等。

3.3 报告设计根据测量结果和客户需求，设计师会进行报告的设计。

设计师会使用CAD软件等工具，根据方格网的规则，设计出具有美观性和易读性的测量报告。

3.4 校核和审查设计好的报告需要经过校核和审查。

校核人员会对报告中的测量数据、图纸和文字进行核对，确保其准确性和完整性。

审查人员会审查报告的布局、格式和内容，确保报告符合相关标准和要求。

3.5 客户确认设计院会将设计好的报告提交给客户进行确认。

客户对报告进行查阅和审阅，提出修改意见或确认无误后，设计院会进行最终修改和定稿。

3.6 最终交付经过客户确认后，设计院会将最终版的测量报告交付给客户。

交付形式可以是纸质版或电子版，根据客户的要求进行调整。

工程测量学教学实习指导书一、 实习内容：工程建筑方格网测设 二、 计划时间：三周 三、 精度要求：1. 初始方案暂定为城市一级导线，测角中误差≤±5”；2. 最终检测结果要求：直线度较差≤±5”，正交度较差≤±5” 四、 网形与点数：根据小组分区位置布设方格网图形（见附图），各网总点数约8-10点。

五、 实习步骤：1.设计方格网各中间点位置（网形设计）根据所在区域主轴线角点设计坐标和编号，各小组按实地地形条件和图上标注的设计轴线间距，计算格网直线方向上中间点的设计坐标，并编制格网点设计坐标表。

各边点数和边长应对称，点号统一采用区域附图角点编号的间隔预留编号。

2.方格网精度设计根据精度要求2，以及小组所在区域的格网图形边长参数，用优化设计方法计算格网点间方位角中误差αM ，再计算并判断"522221≤+ααM M ；或者使用相对点位误差值反算引起的直线度和正角度限差大小；如果初始方案精度要求不能满足要求，则需对初始方案精度进行调整，直至满足要求为止。

3.初始放样各小组根据第一步计算得到的方格网全部点（含各角点）的设计坐标表，在对应的实地位置先行确定主轴线点位（红色线：樱花园区1-8点；北区食堂区1-4点；学生宿舍区1-6点）【相当于假设坐标系】，并以此为依据放样四个角点位置，再依据四个角点放样各中间点位。

实地初始放样点位采用“十字”标志；并在实地标注点号（各小组点号在统一区域点好前加注特殊小组标记），外加标志框。

参考图样如右图所示。

4.观测放样完成后，按第二步方案设计的测角、测距精度要求，观测全部方格网点的水平角和边长。

5.平差及归化值计算使用平差软件对方格网进行严密平差计算，求得方格网点严密平差后坐标，与第一步的设计坐标比较求取各点归化值ΔX、ΔY，并编制归化数据表。

6.实地归化根据求得的ΔX、ΔY归化值和归化方向（+，-），对实地各方格网标记点进行归化，并在实地标志归化后用“圆点”表示归化后点位。

技术工作报告1、工程概况为了xxxx工程计算的需要，我司xxxx受xxxx的委托，在xxxx工程开展土方量测量工作。

2、完成工作量2.1本项目共完成1：1000地形图测量面积154.097亩，其中红线范围内面积为152.508亩。

2.2内页计算红线内土方挖方量为1221798.8立方米，填方量为65230.6立方米。

3、作业依据：3.1《城市测量规范》CJJ 8-99。

3.2《工程测量规范》GB 50026-2007。

4、作业方法4.1起算数据采用80西安坐标系及1985国家高程基准。

4.2外业测量4.2.1数据采集使用莱卡805全站仪配合小棱镜，以极坐标法测定细部，仪器高量取至0.01m。

棱镜高一般保持固定高度，量取0.01m。

且做适时处理，使之正确。

4.2.2每天作业前，对所使用额全站仪进行2c与I角的检查并将参数重新设置于仪器内，在设站时校对本测站点、定向点的坐标及高程，进行复测检查，确保测站点设置的正确和可靠4.2.3外业测量按全野外采集地物、地形要素，实测三维坐标。

4.2.4采集数据时充分利用控制点，当局部困难隐蔽地区控制点不足采用测站点的增补与细部点采集随机同步。

4.2.5地形、地貌各要素测绘表示齐全，高程注记点选测恰当，曲线表示合理。

4.2.6外业采集应用代码操作，及时赋予细部点各种代码，保证各要素正确性。

4.3内业编辑及成图4.3.1 1：1000比例尺采用南方CASS7.1软件进行内业编辑及成图，外业数据采集完成后，应对其数据进行编辑处理，生成数据文件：并便于检索、修改、增删、通讯、与输出：采集数据应进行检查，删除错误数据，及时修补错漏数据，超限的数据应重测。

4.3.2南方公司cass7.软件编辑成图，图面高程注记点取位0.01m，基本等高距为1m。

各类要素表示依照《图示》。

数据类型*.DWG。

4.4方格网法土方计算4.4.1内业检查南方公司cass7.1软件编辑的地形图图面地物完整性及图面是否有存在错误高程。
