建筑方格网布设方法探讨

建筑方格网布设方法
本工程建筑方格网采用基线法布设，建筑基线布置于场地中央并与建筑主要轴线平行，建筑基线上的控制点不少于3个，（本工程建筑方格网布置见附图-2），采用工程放样方法根据业主提供的已知控制点初步放样出主轴线点K-0、K-1、K-2，初步测设的主轴线点的点位中误差不应大于5cm。

初步放样出主轴点后将主轴点与已知控制点联测，联测可以采用导线测量、三角测量等方法精确测量出主轴线点的坐标，并进行角度观测，测量主轴线的直线度，同时采用全站仪精确测量主轴线距离。

根据规范规定主轴线测量精度为：
主轴线点点位中误差≤10mm
测角中误差≤2.5 ″
主轴线直线度限差≤180°±5″（中误差≤180°±2.5″）
测距相对中误差≤1/30000
短轴线测设
短轴线的布设，共计布设七条短轴线。

在主轴线上采用全站仪精确测出轴线交点，并将轴线全长误差分配到各短轴线间距上，避免误差累积。

定出轴线交点后在轴线交点上设置经纬仪，根据主轴线方向定出短轴线方向，精确测量短轴线距离定出短轴线端点。

短轴线测设精度要求：
短轴线点点位中误差≤10mm
主轴线与短轴线交角限差≤90°±5″（中误差≤90°±2.5″）
测距相对中误差≤1/20000
测量完成后编制施工场区控制网(方格网)成果图及轴线点坐标作为建筑物控制网布设的首级控制。

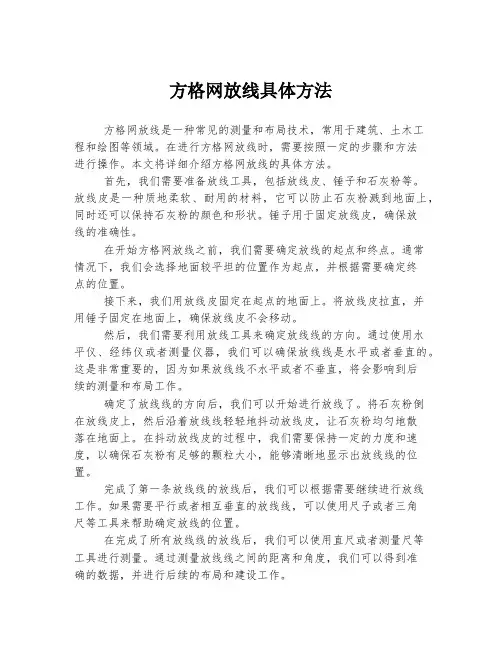

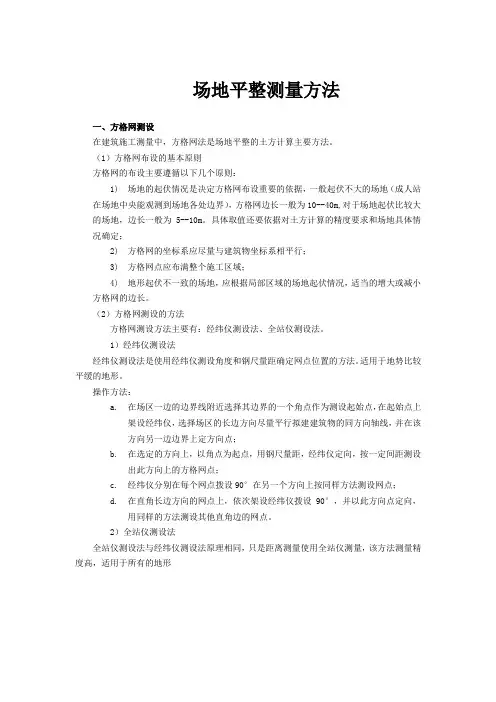

方格网放线具体方法方格网放线是一种常见的测量和布局技术，常用于建筑、土木工程和绘图等领域。

在进行方格网放线时，需要按照一定的步骤和方法进行操作。

本文将详细介绍方格网放线的具体方法。

首先，我们需要准备放线工具，包括放线皮、锤子和石灰粉等。

放线皮是一种质地柔软、耐用的材料，它可以防止石灰粉溅到地面上，同时还可以保持石灰粉的颜色和形状。

锤子用于固定放线皮，确保放线的准确性。

在开始方格网放线之前，我们需要确定放线的起点和终点。

通常情况下，我们会选择地面较平坦的位置作为起点，并根据需要确定终点的位置。

接下来，我们用放线皮固定在起点的地面上。

将放线皮拉直，并用锤子固定在地面上，确保放线皮不会移动。

然后，我们需要利用放线工具来确定放线线的方向。

通过使用水平仪、经纬仪或者测量仪器，我们可以确保放线线是水平或者垂直的。

这是非常重要的，因为如果放线线不水平或者不垂直，将会影响到后续的测量和布局工作。

确定了放线线的方向后，我们可以开始进行放线了。

将石灰粉倒在放线皮上，然后沿着放线线轻轻地抖动放线皮，让石灰粉均匀地散落在地面上。

在抖动放线皮的过程中，我们需要保持一定的力度和速度，以确保石灰粉有足够的颗粒大小，能够清晰地显示出放线线的位置。

完成了第一条放线线的放线后，我们可以根据需要继续进行放线工作。

如果需要平行或者相互垂直的放线线，可以使用尺子或者三角尺等工具来帮助确定放线的位置。

在完成了所有放线线的放线后，我们可以使用直尺或者测量尺等工具进行测量。

通过测量放线线之间的距离和角度，我们可以得到准确的数据，并进行后续的布局和建设工作。

总结起来，方格网放线是一种常见的测量和布局技术，它在建筑、土木工程和绘图等领域起着重要的作用。

通过准备放线工具、确定放线的起点和终点、固定放线皮、确定放线线的方向、用石灰粉放线，我们可以完成方格网的放线工作。

在放线完成后，我们可以进行测量，得到准确的数据，并进行后续的布局和建设工作。

方格网放线的方法简单而实用，通过正确操作可以得到准确的结果。

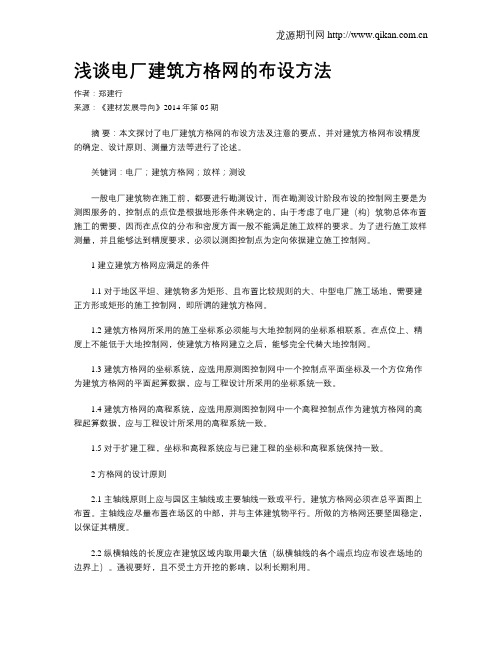

浅谈电厂建筑方格网的布设方法作者：郑建行来源：《建材发展导向》2014年第05期摘要：本文探讨了电厂建筑方格网的布设方法及注意的要点，并对建筑方格网布设精度的确定、设计原则、测量方法等进行了论述。

关键词：电厂；建筑方格网；放样；测设一般电厂建筑物在施工前，都要进行勘测设计，而在勘测设计阶段布设的控制网主要是为测图服务的，控制点的点位是根据地形条件来确定的，由于考虑了电厂建（构）筑物总体布置施工的需要，因而在点位的分布和密度方面一般不能满足施工放样的要求。

为了进行施工放样测量，并且能够达到精度要求，必须以测图控制点为定向依据建立施工控制网。

1 建立建筑方格网应满足的条件1.1 对于地区平坦、建筑物多为矩形、且布置比较规则的大、中型电厂施工场地，需要建正方形或矩形的施工控制网，即所谓的建筑方格网。

1.2 建筑方格网所采用的施工坐标系必须能与大地控制网的坐标系相联系。

在点位上、精度上不能低于大地控制网，使建筑方格网建立之后，能够完全代替大地控制网。

1.3 建筑方格网的坐标系统，应选用原测图控制网中一个控制点平面坐标及一个方位角作为建筑方格网的平面起算数据，应与工程设计所采用的坐标系统一致。

1.4 建筑方格网的高程系统，应选用原测图控制网中一个高程控制点作为建筑方格网的高程起算数据，应与工程设计所采用的高程系统一致。

1.5 对于扩建工程，坐标和高程系统应与已建工程的坐标和高程系统保持一致。

2 方格网的设计原则2.1 主轴线原则上应与园区主轴线或主要轴线一致或平行。

建筑方格网必须在总平面图上布置。

主轴线应尽量布置在场区的中部，并与主体建筑物平行。

所做的方格网还要坚固稳定，以保证其精度。

2.2 纵横轴线的长度应在建筑区域内取用最大值（纵横轴线的各个端点均应布设在场地的边界上）。

通视要好，且不受土方开挖的影响，以利长期利用。

2.3 建筑方格网布设的图形及所选的格网点，要利于今后施工的方便，还应满足图形程度的相关要求，事先要对最弱边进行精度估算。

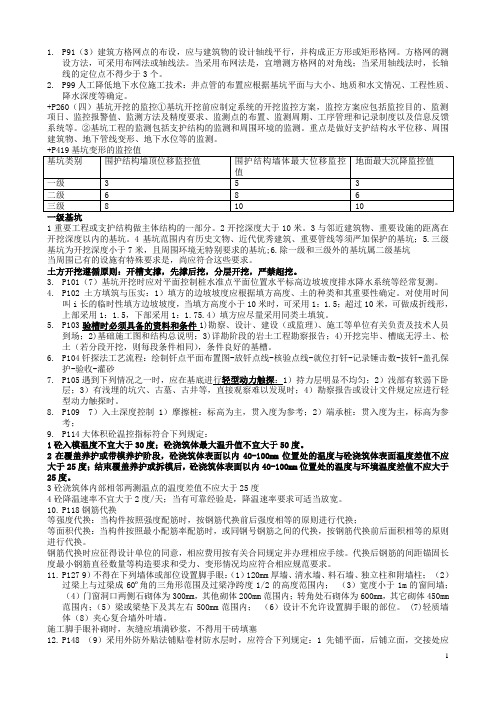

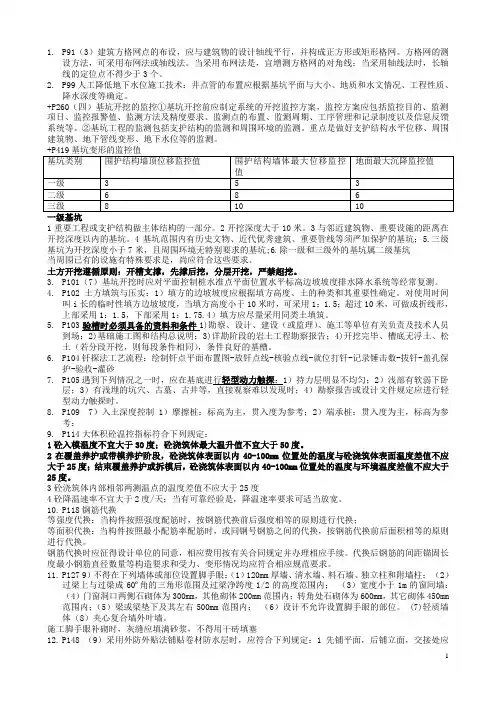

1.P91（3）建筑方格网点的布设，应与建筑物的设计轴线平行，并构成正方形或矩形格网。

方格网的测设方法，可采用布网法或轴线法。

当采用布网法是，宜增测方格网的对角线；当采用轴线法时，长轴线的定位点不得少于3个。

2.P99人工降低地下水位施工技术：井点管的布置应根据基坑平面与大小、地质和水文情况、工程性质、降水深度等确定。

+P260（四）基坑开挖的监控①基坑开挖前应制定系统的开挖监控方案，监控方案应包括监控目的、监测项日、监控报警值、监测方法及精度要求、监测点的布置、监测周期、工序管理和记录制度以及信息反馈系统等。

②基坑工程的监测包括支护结构的监测和周围环境的监测。

重点是做好支护结构水平位移、周围建筑物、地下管线变形、地下水位等的监测。

1重要工程或支护结构做主体结构的一部分。

2开挖深度大于10米。

3与邻近建筑物、重要设施的距离在开挖深度以内的基坑。

4基坑范围内有历史文物、近代优秀建筑、重要管线等须严加保护的基坑；5.三级基坑为开挖深度小于7米，且周围环境无特别要求的基坑;6.除一级和三级外的基坑属二级基坑当周围已有的设施有特殊要求是，尚应符合这些要求。

土方开挖遵循原则：开槽支撑，先撑后挖，分层开挖，严禁超挖。

3.P101（7）基坑开挖时应对平面控制桩水准点平面位置水平标高边坡坡度排水降水系统等经常复测。

4.P102 土方填筑与压实：1）填方的边坡坡度应根据填方高度、土的种类和其重要性确定。

对使用时间叫i长的临时性填方边坡坡度，当填方高度小于10米时，可采用1：1.5；超过10米，可做成折线形，上部采用1：1.5，下部采用1：1.75.4）填方应尽量采用同类土填筑。

5.P103验槽时必须具备的资料和条件1)勘察、设计、建设（或监理）、施工等单位有关负责及技术人员到场；2)基础施工图和结构总说明；3)详勘阶段的岩土工程勘察报告；4)开挖完毕、槽底无浮土、松土（若分段开挖，则每段条件相同），条件良好的基槽。

建筑工程测量方格网布置及施工过程轴线控制建筑工程测量方格网布置及施工过程轴线控制是建筑工程中非常重要的一环。

它能够确保建筑物在施工过程中的位置准确无误，从而保证建筑物的整体结构稳定和施工质量。

在本篇文章中，我将详细介绍方格网布置以及轴线控制的相关内容。

一、方格网布置方格网是一种在施工现场上用来指导建筑物位置的工具。

它是由平行于建筑物周边的水平线和垂直线组成的网格状结构。

方格网布置的目的是为了将建筑物的位置和尺寸准确无误地传达给施工人员，确保建筑物按照设计要求进行施工。

方格网布置的步骤如下：1.确定基准点和基准线：基准点是方格网的起点，基准线是固定基准点的一个水平或垂直线。

基准点和基准线的选择需要考虑建筑物的布置和设计图纸的要求。

2.划定主轴线和副轴线：主轴线是建筑物的主要方向线，通常是建筑物的长边方向。

副轴线是与主轴线垂直的线，用来指导建筑物的宽度和其他尺寸。

3.划定方格网：根据设计图纸上的尺寸要求，确定方格网的大小和间距。

通常情况下，方格网的大小是根据建筑物的尺寸来确定的，间距一般为1米或0.5米。

4.补充轴线和控制点：根据设计图纸的要求，在方格网的交点处进行补充轴线和控制点的布置。

轴线和控制点用来指导建筑物的各种部位的位置和尺寸。

5.检查和调整：完成方格网布置后，需要对方格网进行检查和调整，确保方格网的水平和垂直线的准确无误。

如果发现问题，需要及时进行调整。

施工过程轴线控制是指在建筑物施工过程中，根据方格网上的轴线和控制点来进行施工的控制和指导。

它是建筑工程中的一个重要环节，能够保证建筑物的各个部位的位置和尺寸准确无误。

施工过程轴线控制的步骤如下：1.定位和标示：根据方格网上的轴线和控制点，确定建筑物各个部位的位置和尺寸。

在建筑物上进行标示，以便施工人员能够清楚地了解每个部位的位置和尺寸。

2.支模结构：根据方格网上的指导，进行建筑物的支模结构搭设。

支模结构的搭设需要根据方格网上的轴线和控制点进行调整，确保支模结构的位置和尺寸准确无误。

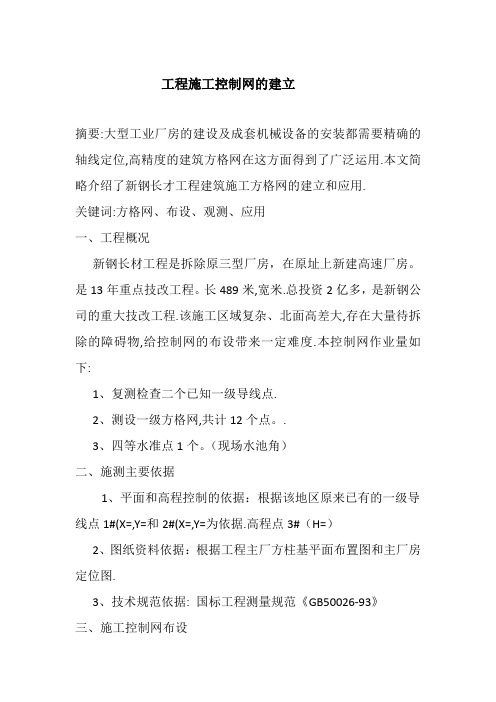

工程施工控制网的建立摘要:大型工业厂房的建设及成套机械设备的安装都需要精确的轴线定位,高精度的建筑方格网在这方面得到了广泛运用.本文简略介绍了新钢长才工程建筑施工方格网的建立和应用.关键词:方格网、布设、观测、应用一、工程概况新钢长材工程是拆除原三型厂房，在原址上新建高速厂房。

是13年重点技改工程。

长489米,宽米.总投资2亿多，是新钢公司的重大技改工程.该施工区域复杂、北面高差大,存在大量待拆除的障碍物,给控制网的布设带来一定难度.本控制网作业量如下:1、复测检查二个已知一级导线点.2、测设一级方格网,共计12个点。

.3、四等水准点1个。

（现场水池角）二、施测主要依据1、平面和高程控制的依据：根据该地区原来已有的一级导线点1#(X=,Y=和2#(X=,Y=为依据.高程点3#（H=）2、图纸资料依据：根据工程主厂方柱基平面布置图和主厂房定位图.3、技术规范依据: 国标工程测量规范《GB50026-93》三、施工控制网布设本施工控制网布设成形矩形方格网,共计12个坐标点。

（施工控制网布置图见后）四、标桩的埋设标桩的埋设采用现浇砼标桩,周围砌砖围护,标桩上面埋设150*150mm的不锈钢埋件,并埋设一根ф20mm的钢筋,平面点为不锈钢埋件上的冲眼,以红油漆圈定,高程点以钢筋头顶为准.五、施工控制网的施测1、施工控制网的施测施工控制网采用轴线法进行测设,先以厂区一级导线点1＃、2＃为起算点，测设K1L6和K2L6两点。

用轴线法测设直线K1和K2.2、高程测量高程测量采用二等水准测量的精度要求进行施测.3、使用仪器：TOPCON 332全站仪、S3水准仪.六、施工控制网的检测及精度评定1、施工控制网的检测水平角观测：采用测回法观测两测回或全圆观测法两测回测定；边长观测：采用往返各两测回测定。

2、根据各水平角的检测结果与设计角(90o)比较,最大不超过5秒,边长比较误差最大不超过±2毫米,相对误差最大为1/30000,按闭合环角度闭合差计算的测角中误差为±秒,水准测量按水准线路闭合环闭合差计算的每公里中误差为±毫米,根据检测精度分析,本施工控制网质量为优.七、结束1.由于施工方格网的建立,极大方便和减少施工测量的作业量,保证了工程放样的质量和进度,取得了良好的效果。

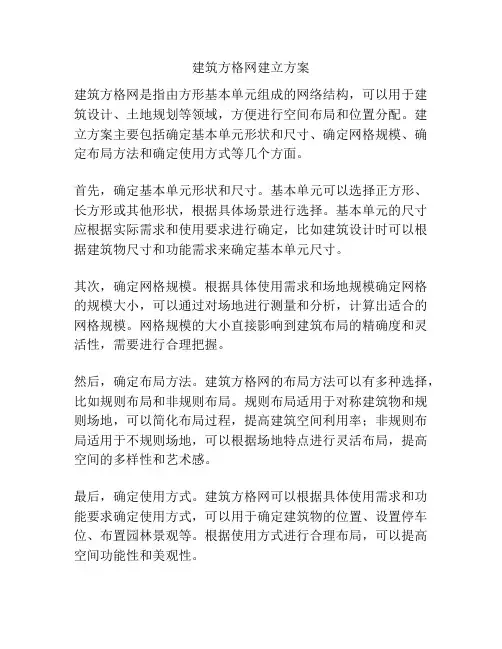

建筑方格网建立方案
建筑方格网是指由方形基本单元组成的网络结构，可以用于建筑设计、土地规划等领域，方便进行空间布局和位置分配。

建立方案主要包括确定基本单元形状和尺寸、确定网格规模、确定布局方法和确定使用方式等几个方面。

首先，确定基本单元形状和尺寸。

基本单元可以选择正方形、长方形或其他形状，根据具体场景进行选择。

基本单元的尺寸应根据实际需求和使用要求进行确定，比如建筑设计时可以根据建筑物尺寸和功能需求来确定基本单元尺寸。

其次，确定网格规模。

根据具体使用需求和场地规模确定网格的规模大小，可以通过对场地进行测量和分析，计算出适合的网格规模。

网格规模的大小直接影响到建筑布局的精确度和灵活性，需要进行合理把握。

然后，确定布局方法。

建筑方格网的布局方法可以有多种选择，比如规则布局和非规则布局。

规则布局适用于对称建筑物和规则场地，可以简化布局过程，提高建筑空间利用率；非规则布局适用于不规则场地，可以根据场地特点进行灵活布局，提高空间的多样性和艺术感。

最后，确定使用方式。

建筑方格网可以根据具体使用需求和功能要求确定使用方式，可以用于确定建筑物的位置、设置停车位、布置园林景观等。

根据使用方式进行合理布局，可以提高空间功能性和美观性。

综上所述，建筑方格网建立方案包括确定基本单元形状和尺寸、确定网格规模、确定布局方法和确定使用方式等几个方面。

通过合理的建立方案，可以为建筑设计和土地规划提供可靠的参考，提高空间布局的效果和质量。

建筑方格网测量施工工法建筑方格网测量施工工法一、前言建筑方格网测量施工工法是一种常用于建筑施工中的现代测量施工方法。

该工法使用方格网作为参考，通过测量和布点的方式，对整个建筑施工过程进行控制和调整。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点建筑方格网测量施工工法具有以下特点：1. 灵活性强：方格网可以根据实际需求进行布设和调整，适用于各种建筑形状和尺寸。

2. 精度高：通过方格网的参考，能够有效控制施工过程中的误差，使施工结果更加精确。

3. 高效节约：方格网可以加速施工进度，减少测量和调整的时间，提高施工效率。

4. 易于操作：通过方格网的标志点进行测量和布点，操作简单易学，降低了操作难度。

三、适应范围建筑方格网测量施工工法适用于各种建筑类型和规模，包括住宅、商业建筑、工业建筑等。

无论是平面布置还是立面造型，该工法都能提供有效的施工控制和调整手段。

四、工艺原理建筑方格网测量施工工法通过方格网与实际工程之间的联系，采取技术措施进行测量和调整。

首先，根据设计图纸，在施工现场布设方格网，确定基准点和参考轴线。

然后，通过测量各个关键点与参考点的坐标，确定施工位置和尺寸。

在施工过程中，根据方格网的布局，进行标高和方位调整，确保施工的准确性和一致性。

五、施工工艺建筑方格网测量施工工法的施工过程包括以下几个阶段：1. 布设方格网：根据设计要求，在施工现场布设方格网，确定基准点和参考轴线。

2. 测量与调整：通过测量各个关键点与参考点的坐标，确定施工位置和尺寸。

根据方格网的布局，进行标高和方位调整。

3. 施工工序：按照方格网的指引，进行施工工序，包括基础施工、墙体施工、屋面施工等。

在施工过程中，根据方格网进行实时调整和控制。

六、劳动组织建筑方格网测量施工工法需要合理的劳动组织安排。

包括确定施工队伍人员和岗位分工，培训操作人员熟悉方格网的布设和测量方法，协调施工进度和质量控制。

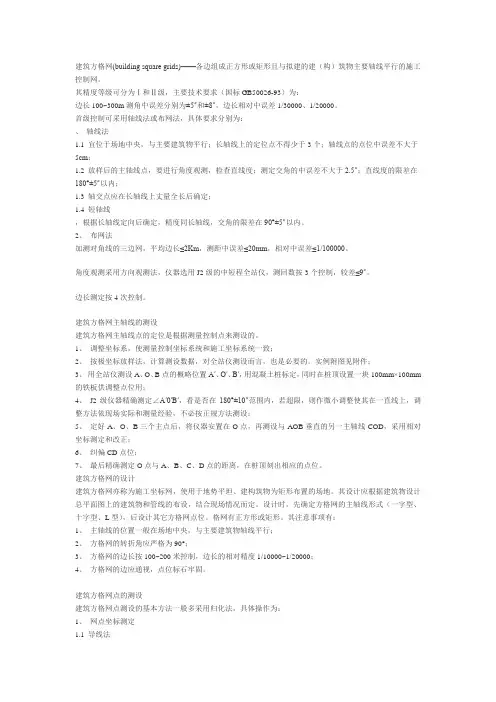

建筑方格网(building square grids)——各边组成正方形或矩形且与拟建的建（构）筑物主要轴线平行的施工控制网。
