1建筑基线和建筑方格网布设

建筑方格网布设方法
本工程建筑方格网采用基线法布设，建筑基线布置于场地中央并与建筑主要轴线平行，建筑基线上的控制点不少于3个，（本工程建筑方格网布置见附图-2），采用工程放样方法根据业主提供的已知控制点初步放样出主轴线点K-0、K-1、K-2，初步测设的主轴线点的点位中误差不应大于5cm。

初步放样出主轴点后将主轴点与已知控制点联测，联测可以采用导线测量、三角测量等方法精确测量出主轴线点的坐标，并进行角度观测，测量主轴线的直线度，同时采用全站仪精确测量主轴线距离。

根据规范规定主轴线测量精度为：
主轴线点点位中误差≤10mm
测角中误差≤2.5 ″
主轴线直线度限差≤180°±5″（中误差≤180°±2.5″）
测距相对中误差≤1/30000
短轴线测设
短轴线的布设，共计布设七条短轴线。

在主轴线上采用全站仪精确测出轴线交点，并将轴线全长误差分配到各短轴线间距上，避免误差累积。

定出轴线交点后在轴线交点上设置经纬仪，根据主轴线方向定出短轴线方向，精确测量短轴线距离定出短轴线端点。

短轴线测设精度要求：
短轴线点点位中误差≤10mm
主轴线与短轴线交角限差≤90°±5″（中误差≤90°±2.5″）
测距相对中误差≤1/20000
测量完成后编制施工场区控制网(方格网)成果图及轴线点坐标作为建筑物控制网布设的首级控制。

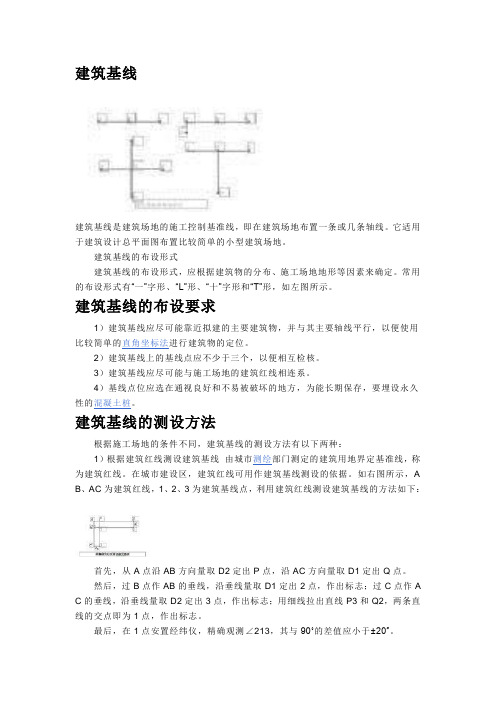

建筑基线建筑基线是建筑场地的施工控制基准线，即在建筑场地布置一条或几条轴线。

它适用于建筑设计总平面图布置比较简单的小型建筑场地。

建筑基线的布设形式建筑基线的布设形式，应根据建筑物的分布、施工场地地形等因素来确定。

常用的布设形式有“一”字形、“L”形、“十”字形和“T”形，如左图所示。

建筑基线的布设要求1）建筑基线应尽可能靠近拟建的主要建筑物，并与其主要轴线平行，以便使用比较简单的直角坐标法进行建筑物的定位。

2）建筑基线上的基线点应不少于三个，以便相互检核。

3）建筑基线应尽可能与施工场地的建筑红线相连系。

4）基线点位应选在通视良好和不易被破坏的地方，为能长期保存，要埋设永久性的混凝土桩。

建筑基线的测设方法根据施工场地的条件不同，建筑基线的测设方法有以下两种：1）根据建筑红线测设建筑基线由城市测绘部门测定的建筑用地界定基准线，称为建筑红线。

在城市建设区，建筑红线可用作建筑基线测设的依据。

如右图所示，A B、AC为建筑红线，1、2、3为建筑基线点，利用建筑红线测设建筑基线的方法如下：首先，从A点沿AB方向量取D2定出P点，沿AC方向量取D1定出Q点。

然后，过B点作AB的垂线，沿垂线量取D1定出2点，作出标志；过C点作A C的垂线，沿垂线量取D2定出3点，作出标志；用细线拉出直线P3和Q2，两条直线的交点即为1点，作出标志。

最后，在1点安置经纬仪，精确观测∠213，其与90˚的差值应小于±20″。

根据附近已有控制点测设建筑基线在新建筑区，可以利用建筑基线的设计坐标和附近已有控制点的坐标，用极坐标法测设建筑基线。

如下图所示，A、B为附近已有控制点，1、2、3为选定的建筑基线点。

测设方法如下：首先，根据已知控制点和建筑基线点的坐标，计算出测设数据Β1、D1、Β2、D2、Β3、D3。

然后，用极坐标法测设1、2、3点。

§10.1 水平距离、水平角和高程的测设一、测设工作的概念1、定义测设，又称放样，是测绘的逆过程。

建筑工程测量题库第一章绪论一．名词解释1.绝对高程答案：地面点到大地水准面的铅垂距离。

二．填空题1.测量的三项基本工作是、、。

答案：角度测量距离测量高程测量2．测量工作的基准线是，基准面是。

答案：铅垂线大地水准面3。

测量学中的平面直角坐标系,横轴为轴,向北为正,纵轴为轴, 向东为正，象限按时针方向编号。

答案：x,y，顺三．选择题1. 地面点的空间位置是用（ C ）来表示的。

A. 地理坐标B. 平面直角坐标 C。

坐标和高程 D。

绝对高程2. 下面选项中不属于测量学任务范围内的是（ A )。

A。

公路运营管理 B. 测图 C. 变形观测 D。

放样3.下列说法错误的是（ C ）A。

在室外进行的测角、量距和测高差成为外业工作B.将外业成果在室内进行整理、计算和绘图称为内业工作C。

将观测结果记录在测量手簿上的工作属于测量内业工作D。

无论是外业还是内业，都必须遵循“边工作边校核”的工作原则四。

多选题1．确定地面点位的三个基本要素是（ ACD ）。

A．水平角 B．竖直角 C．水平距离 D．高差四．简答题1。

简述测量的基本工作.答题要点：测量的基本工作:水平角测量、距离测量、高差测量。

2.简述测量工作应该遵循的基本原则。

答题要点：测量工作应该遵循的原则：在布局上“从整体到局部”、在精度上“由高级到低级“、在程序上“先控制后碎部”；边工作边校核。

第二章水准测量一．名词解释1。

视准轴答案：十字丝交点与物镜光心的连线。

2.闭合水准路线答案:由一已知高程的水准点出发，沿环线待定高程点进行水准测量,最后回到原水准点上的水准路线。

3.高差闭合差答案：在水准测量中，由于误差的存在，使得两点间的实测高差与其理论值不符，其差称为高差闭合差4。

水准路线答案:由一系列水准点间进行水准测量所经过的路线。

5.水准点答案：用水准测量的方法测定的高程控制点。

1。

下面是用水准仪在某测站对地面4个点测得的读数，其中最高的点是( A ）。

A．0。

500 B．1.231 C．2.345 D。

第10章施工测量的基本方法本章提要本章主要介绍：①施工测量的目的、特点、精度及组织原则;②施工控制测量，即建筑基线、方格网等的放样方法；③施工测量的基本工作；④点的平面和高程位置的放样方法;⑤圆曲线及其放样方法.§10。

1 施工测量概述地形图的测量工作是以地面控制点为基础，测量出控制点至周围各地形特征点(简称测点）的距离、角度、高差以及测点与测点间的相互位置关系等数据,并按一定的比例将这些测点缩绘到图纸上，绘制成图.施工测量也以地面控制点为基础，但却是根据图纸上的建筑物的设计尺寸，计算出各部分的特征点与控制点之间的距离、角度(或方位角)、高差等数据,将建筑物的特征点在实地标定出来，以便施工,这项工作又称“放样”。

施工测量所采用的方法基本上与测图工作所用的方法一致,所用测量仪器基本相同。

为了避免放样误差的积累，施工测量必须遵循“由整体到局部、先控制后细部”的组织原则。

由于施工测量的目的和内容与测图工作不完全一致，有其自身的特点，因此，施工测量的基本方法与测图方法也不完全一样，有其自身的特点和规律。

10。

1.1 施工测量的目的和内容施工测量的目的与一般测图工作相反，它是按照设计和施工的要求将设计的建筑物、构筑物的平面位置在地面上标定出来，作为施工的依据，并在施工过程中进行一系列的测量工作,以衔接和指导各工序之间的施工。

施工测量贯穿于整个施工过程中。

从场地平整、建筑物定位、基础施工，到建筑物构件的安装等工序,都需要进行施工测量，才能使建筑物、构筑物各部分的尺寸、位置符合设计要求。

其主要内容有：①建立施工控制网。

②建筑物、构筑物的详细放样.③检查、验收。

每道施工工序完工之后，都要通过测量检查工程各部位的实际位置及高程是否与设计要求相符合。

④变形观测。

随着施工的进展，测定建筑物在平面和高程方面产生的位移和沉降，收集整理各种变形资料，作为鉴定工程质量和验证工程设计、施工是否合理的依据.10。

1.2 施工测量的特点施工测量与一般测图工作相比具有如下特点：①目的不同。

建筑工程测量方格网布置及施工过程轴线控制建筑工程测量方格网布置及施工过程轴线控制是建筑工程中非常重要的一环。

它能够确保建筑物在施工过程中的位置准确无误，从而保证建筑物的整体结构稳定和施工质量。

在本篇文章中，我将详细介绍方格网布置以及轴线控制的相关内容。

一、方格网布置方格网是一种在施工现场上用来指导建筑物位置的工具。

它是由平行于建筑物周边的水平线和垂直线组成的网格状结构。

方格网布置的目的是为了将建筑物的位置和尺寸准确无误地传达给施工人员，确保建筑物按照设计要求进行施工。

方格网布置的步骤如下：1.确定基准点和基准线：基准点是方格网的起点，基准线是固定基准点的一个水平或垂直线。

基准点和基准线的选择需要考虑建筑物的布置和设计图纸的要求。

2.划定主轴线和副轴线：主轴线是建筑物的主要方向线，通常是建筑物的长边方向。

副轴线是与主轴线垂直的线，用来指导建筑物的宽度和其他尺寸。

3.划定方格网：根据设计图纸上的尺寸要求，确定方格网的大小和间距。

通常情况下，方格网的大小是根据建筑物的尺寸来确定的，间距一般为1米或0.5米。

4.补充轴线和控制点：根据设计图纸的要求，在方格网的交点处进行补充轴线和控制点的布置。

轴线和控制点用来指导建筑物的各种部位的位置和尺寸。

5.检查和调整：完成方格网布置后，需要对方格网进行检查和调整，确保方格网的水平和垂直线的准确无误。

如果发现问题，需要及时进行调整。

施工过程轴线控制是指在建筑物施工过程中，根据方格网上的轴线和控制点来进行施工的控制和指导。

它是建筑工程中的一个重要环节，能够保证建筑物的各个部位的位置和尺寸准确无误。

施工过程轴线控制的步骤如下：1.定位和标示：根据方格网上的轴线和控制点，确定建筑物各个部位的位置和尺寸。

在建筑物上进行标示，以便施工人员能够清楚地了解每个部位的位置和尺寸。

2.支模结构：根据方格网上的指导，进行建筑物的支模结构搭设。

支模结构的搭设需要根据方格网上的轴线和控制点进行调整，确保支模结构的位置和尺寸准确无误。

民用建筑施工场地平面控制民用建筑施工场地平面控制主要有三种形式：建筑基线、建筑方格网、全站仪导线。

1．建筑基线的测设建筑基线是建筑场地的施工控制基准线，即在建筑场地布置一条或几条轴线。

它适用于建筑设计总平面图布置比较简单的小型建筑场地。

建筑基线的布设形式，应根据建筑物的分布、施工场地地形等因素来确定。

常用的布设形式有“一”字形、“L”形、“十”字形和“T”形。

适用于面积不大，建筑物较少且形状简单的建筑场地。

（1）布设要求：①根据建筑物平面布置选择基线形式。

②基线尽量位于场地中心，并与主要建筑物轴线平行。

③基点不少于三个。

④基线点互相通视，并易于保存。

（2）基线测设（放样）方法：①充分利用已有控制点测设基线②充分利用建筑红线测设基线③充分利用原有建筑物测设基线（3）基线测设步骤：①计算放样参数，坐标反算角度、边长；②利用极坐标法测设建筑物的三主点；③重复测量，检核角度、距离是否正确；④计算检核数据并做进一步改正测设⑤再检测角度、距离，直到角度误差符合规范要求，距离相对误差不大于1/1万2．建筑方格网的测设建筑方格网的布设应根据总平面图上各种已建和待建的建筑物、道路及各种管线的布置情况，结合现场的地形条件来确定。

方格网的形式有正方形、矩形两种。

当场地面积较大时，常分两级布设，首级可采用“十”字形、“口”字形、或“田”字形，然后再加密方格网。

建筑方格网适用于按矩形布置的建筑群或大型建筑场地。

建筑方格网的轴线与建筑物轴线平行或垂直，因此，可用直角坐标法进行建筑物的定位，测设较为方便，且精度较高。

但由于建筑方格网必须按总平面图的设计来布置，测设工作量成倍增加，其点位缺乏灵活性，易被破坏，所以在全站仪逐步普及的条件下，正逐步被导线或三角网所取代。

确定方格网的主轴线后，再布设方格网。

建筑方格网的测设方法是先测设建筑物的主轴线点（按基线测设方法），检测合格后再测设其他网点。

主轴线测设精度：角度误差≤10″，距离相对误差≤1/1.5万。
