AI-6000K全自动介质损耗测试仪说明书一、产品简介：介损测量是绝缘试验中很基本的方法，可以有效地发现电器设备绝缘的整体受潮劣化变质，以及局部缺陷等。
在电工制造、电气设备安装、交接和预防性试验中都广泛应用。
变压器、互感器、电抗器、电容器以及套管、避雷器等介损的测量是衡量其绝缘性能的最基本方法。
AI-6000K自动抗干扰精密介损测试仪突破了传统的电桥测量方式，采用变频电源技术，利用单片机、和现代化电子技术进行自动频率变换、模/数转换和数据运算；达到抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便；电源采用大功率开关电源，输出45Hz和55Hz纯正弦波，自动加压，可提供最高10千伏的电压；自动滤除50Hz干扰，适用于变电站等电磁干扰大的现场测试。
广泛适用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量。
二、安全措施1、使用本仪器前一定要认真阅读本手册。
2、仪器的操作者应具备一般电气设备或仪器的使用常识。
3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。
4、仪表应避免剧烈振动。
5、对仪器的维修、护理和调整应由专业人员进行。
6、在任何接线之前必须用接地电缆把仪器接地端子与大地可靠连接起来。
7、由于测试设备产生高电压，所以测试人员必须完全严格遵守安全操作规程，防止他人接触高压部件和电路。
直接从事测试的人员必须完全了解高压测试线路，及仪器操作要点。
非从事测试人员必须远离高压测试区，测试区必须用栅栏或绳索、警视牌等清楚表示出来。
8、仪器的调整维修和维护，必须在不加电情况下进行，如果必须加电，则操作者必须非常熟悉本仪器高压危险部件。
9、保险管损坏时，必须确保更换同样的保险，禁止更换不同型号保险或将保险直接短路使用。
10、仪器出现故障时，关闭电源开关，等待一分钟之后再检查。
三、可测试参数仪器可测量下列参数并数字显示：被测试品的电容量值CX，以pF或nF为单位，1nF=1000pF。
一、用途特点及性能抗干扰变频高压介质损耗测试仪用于现场抗干扰介损测量，或试验室精密介损测量。
仪器为一体化结构，内置介损电桥、变频电源、试验变压器和标准电容器等。
采用变频抗干扰和傅立叶变换数字滤波技术，全自动智能化测量，强干扰下测量数据非常稳定。
测量结果由大屏幕液晶显示，自带微型打印机可打印输出。
1.1主要技术指标1.1.1介损和电容量测量准确度：Cx: ±（读数×1%+1pF）tgδ:±（读数×1%+0.00040）抗干扰指标：变频抗干扰，在200%干扰下仍能达到上述准确度电容量范围：内施高压：3pF~60000pF/10kV60pF~1μF/0.5kV外施高压：3pF~1.0μF/10kV60pF~30μF/0.5kV分辨率：最高0.001pF，4位有效数字tgδ范围：不限，分辨率0.001%，电容、电感、电阻三种试品自动识别。
试验电流范围：10μA~5A内施高压：设定电压范围：0.5~10kV最大输出电流：200mA升降压方式：连续平滑调节1电压精度：±(1.5%×读数+10V)电压分辨率：1V试验频率： 45~65Hz整数频率49/51Hz、45/55Hz自动双变频频率精度：±0.01Hz外施高压：正接线时最大试验电流1A / 40~70Hz反接线时最大试验电流10kV / 1A / 40~70HzCVT自激法低压输出：输出电压3~50V，输出电流3~30A测量时间：约30s，与测量方式有关1.1.2其它指标输入电源：180V~270VAC，50Hz/60Hz±1%，市电或发电机供电计算机接口：标准RS232接口打印机：自带微型热敏打印机环境温度：-10℃~50℃相对湿度：<90%，不结露选型主要技术指标简表2电容量范围pF 最大输出电流mA外形尺寸长x宽x高cm重量kg高电压介损CVT自激法测量反接线低压侧屏蔽回路放电提示打印机计算机接口及存储3~60k 200/10kV34x26x2722 支持不需外接设备C1/C2同时测量高压连线可拖地C1/C2同时测量有热敏RS232存储100组数1.2 电容及介损测量主要功能特点1.2.1变频抗干扰采用变频抗干扰技术，在200%干扰下仍能准确测量，测试数据稳定，适合在现场做抗干扰介损试验。
变压器介质损耗测试仪正接法使用方法
介质损耗测试仪
使用方法操作步骤
第一步：按照说明书要求接好测试线，打开介质损耗测试仪主电源开关，显示屏幕出现参数的选择和设置。
第二步：设置参数，将测量方式、连接方式、测量电压选择并输入，测量方式分为工频和异频，如果在干扰比较大或者在线运行设备比较多时，采用异频方式测量，否则采用工频方式测量，两者相比，工频测试速度要比异频快，异频采用47.5Hz和52.5Hz两种频率测量之后计算50Hz时的介质损耗值。
试验电压一般选10KV，或者保持默认值即可。
第三步：打开“内高压允许”开关，按“确认”键，仪器开始产生高压输出，同时伴有“嘟”的提示音，此时，屏幕显示“正在测量中请等待”。
在经过约40秒后，测量结束，高压自动切断，屏幕显示测量结果，如需打印结果,按“确认”键即可打印。
正接法的接线方法
当被试设备的低压测量端或二次端对地绝缘时，采用该方法。
将红色专用高压电缆从仪器后侧的HVx端上引出，高压屏蔽线皮接被试设备高压端。
将黑色专用低压电缆从仪器面板上的Cx端引出，低压芯线接被试设备低压端L，低压屏蔽线接被试设备屏蔽端E，（试品无屏蔽端则悬空）HVx及Cx的芯线与屏蔽线之间严禁短接,否则无法取样，无法测量，如图：
介质损耗测试仪介绍
全自动抗干扰介质损耗测试仪是用于工频高压作用下，测量绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗角正切值（tgδ）和电容值（Cx）；最高可输出电压10kv，采用47.5、52.5双频和50Hz测量，精度更高，对抗干扰能力更强，介质损耗测试仪可用正、反接线方法测量不接地或直接接地的高压电气参数，也可用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量。
介质损耗测试仪使用方法
以下是关于介质损耗测试仪的操作方法：
1．测量前准备：
1）用接地线一端接仪器的接地柱，另一端接可靠的大地，保证仪器外壳处在地电位上。
2）正接线时：将高压电缆插头插入后门HV插座中，将另一端的红色大钳子夹到被测试品的高端引线上，黑色小钳子悬空或夹在红色大钳子上。
将CX低压电缆插入CX插座中，另一端的红色夹子夹试品的低端，黑色夹子悬空或接屏蔽装置。
3）反接线时：将高压电缆插头插入后门HV插座中，将另一端的红色大钳子夹到被测试品的高端引线上，红色小钳子悬空或接屏蔽装置。
Cx插座不用。
2．打开电源开关，仪器进行自检，若自检良好，液晶屏显示中文主菜单如图十所示。
全自动介质损耗测试仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
目录一、概述 (5)二、工作原理 (5)三、主要技术参数 (7)四、仪器面板介绍 (8)五、操作方法说明 (9)六、接线 (10)七、注意事项 (12)一、概述HTJS-Ⅴ全自动抗干扰异频介损测试仪，是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。
由于采用了变频技术能保证在强电场干扰下准确测量。
仪器在HTJS-H基础上增加了中文菜单操作功能，一次操作，微机自动完成全过程的测量。
是目前最理想的介损测量设备。
该仪器同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量；对绝缘油的损耗测试、更具有方便、简单、准确等优点。
该仪器可用正、反接线方法测量不接地或直接地的高压电器设备。
仪器内部装备了高压升压变压器，并采取了过零合闸、防雷击等安全保护措施。
试验过程中输出0.5KV～10kV不同等级的高压，操作简单、安全。
二、工作原理在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。
这种能量损耗叫做电介质的损耗。
当电介质上施加交流电压时，电介质中的电压和电流间存在相角差Ψ，Ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。
M-8000I型变频介质测试仪使用说明书上海思源电气股份有限公司SHANGHAI SIYUAN ELECTRIC CO.，LTD欢迎尊敬的用户，欢迎您选用上海思源电气股份有限公司生产的M－8000系列变频介质测试仪。
请您在使用前仔细阅读本使用说明书！当您收到仪器时，请检查仪器及附件是否完整：1．仪器主体箱 1（件）2．线缆箱 1（件）（注：线缆箱内配件见下表）线缆箱配件表：当您收到仪器后请按上面的列表验收，如若发现遗失，请尽快和我公司联系。
联系电话：（021）64420909－113（021）64420909－305目录一、产品简介 (3)二、面板说明 (5)三、现场测量注意事项 (12)四、接线说明 (13)五、几种常见电力设备的试验方法 (16)六、出错信息及处理 (25)七、仪器校验注意事项 (26)八、售后服务 (29)一、产品简介M-8000系列变频介质测试仪是我公司为方便用户在现场抗干扰测量试品介损和电容量而精心研制的全自动一体化电桥。
它集变频高压试验电源、高压电桥、高压标准电容器、控制器等部件为一体，通过变频、数字滤波等先进抗干扰技术，有效的消除了现场干扰，非常适合在强干扰下的现场使用。
1、主要功能特点：1.1、操作简单，自动测量该仪器只需要通过简单的接线和按键操作就可以完成用户需要的试验设定，测量过程由仪器自动控制完成，测试结果由液晶全汉字显示，简便、直观。
还可以外接笔记本电脑，由笔记本电脑控制测量，测试结果自动输入电脑存储、分析。
1.2、抗干扰能力强采用变频抗干扰，多点采样数字滤波，有效的抑制现场干扰，在200%的工频干扰电流下，仍能准确的测出试品的介损值和电容量。
1.3、采用多种安全防护措施，保障试验人员的安全和设备的完好性 （1） 无论是正接线或反接线，仪器测量部分始终处于地电位。
（2） 通过硬件和软件双重监测，在试品击穿、高压回路短路、过电压、过电流以及在用户误操作的情况下，能迅速封锁高压输出。

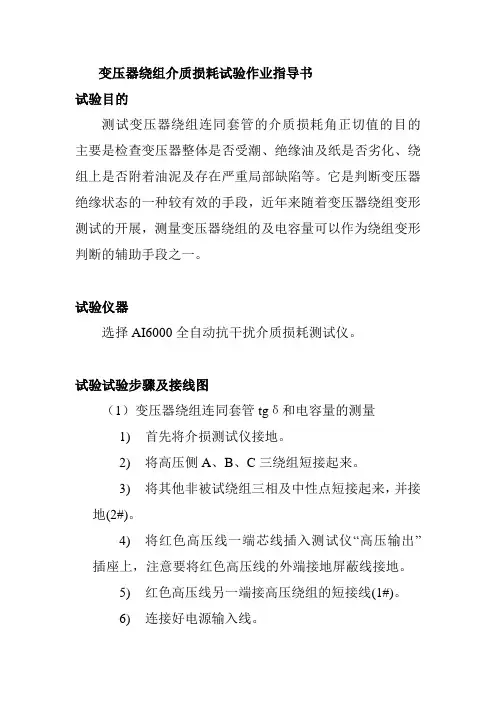

第Ⅰ级第3-3 页第Ⅱ级第4-8页文件编码：CZGC-TLM-YQSCJSB-DLCSD-005-2007版本更新记录版本号日期再版原因试验目的：检测变压器内部绝缘状况。
试验原理：采用高压电桥原理，分别对标准回路和被试回路的电流信号进行采样，求得两回路的“相角差”和“模之比”，从而得到介质损耗值tgδ和被测电容值Cx。
试验对象：三圈变压器（带套管）试验设备：M-8000型变频介质侧试仪技术指标：1、介损测量范围：0—100%2、电容测量范围：2kV：15PF—0.2μF ，10kV：3P—40000PF3、电压输出：2—10KV变频频率：47.5HZ，52.5HZ4、温湿度测量范围：温度：±2℃，湿度：±5%RH测试参数：高压侧对地C1，中压侧对地C2，低压侧对地C3，高压对低中压侧C12，中压对低压侧C23，低压对高压侧C13如图所示：C12C13C2C23C3三圈变压器Ⅰ级状态描述100 变压器做符合试验所需条件的操作110 试验设备与试验接线准备200变压器介损试验300 拆除试验接线和整理试验设备Ⅱ级动作执行和确认防范措施：1、工作中正确穿戴劳保用品。
2、在2m以上的变压器平台上工作须正确使用安全带。
3、试验时与高压挂钩保持至少0.7m的安全距离。
紧急停机：在出现危害人身，设备安全的紧急情况时，可以迅速关闭仪器电源开关或切断仪器电源。
操作100变压器做符合试验所需条件的操作101I [ ] －给待测试品做安全措施102I （）－安全措施正确无误103I （）－变压器已与高压线路隔离104I （）－通知P接好放电棒的接地线105I [ ] －通知P用接地的放电棒给各侧线圈放电106I [ ] －通知P给各侧线圈验电107P （）－各侧线圈确无电压110试验设备与试验接线准备111I [ ]－准备M-8000型变频介质侧试仪112I [ ]－将透明双色接地线一端夹在地网上113I [ ]－将双色线的另一端可靠的接于控制箱面板的接地螺栓上114I [ ]－将红色测量线插入面板的测量插座115I [ ]－将蓝色屏蔽线插入面板的屏蔽插座116I [ ]－将高压电缆头一端插入箱体侧面的高压插座内并锁住117I [ ]－将控制箱的过流开关置于“ON”118I [ ]－插好220V交流电源插头119I [ ]－通知P做试验监护200变压器介损试验201I [ ]－准备测量高压侧对地绝缘介质参数202I [ ]－通知P将中压侧和低压侧线圈三相相互短接203P [ ]－将屏蔽线的鳄鱼夹夹在中低压线圈的短接线上204P [ ]－将测量线的鳄鱼夹可靠夹在地网上205P [ ]－将高压挂钩挂于高压线圈的出线端上206I [ ]－通知P做实验监护207I （）－ P试验监护到位208I （）－控制面板上的过流开关在“ON”位置209I [ ]－开启仪器电源开关210I （）－仪器显示正常211I [ ]－按“工作方式”键选择“内接”方式212I [ ]－按“接线方式”键选择“工频反接”方式213I [ ]－按“电压设置”键选择10kV试验电压214I [ ]－按“测量/换页”键进行测量215I [ ]－测量结束后记录测试数据216I [ ]－按“测量/换页”键翻页记录数据217I [ ]－准备测量中压侧对地绝缘介质参数218I [ ]－将过流开关置于“0ff”位置219I [ ]－按“工作方式”键退回测量前设置菜单220I [ ]－通知P用放电棒给各侧线圈放电221I [ ]－通知P给各侧线圈验电222P （）－各侧线圈确无电压223P [ ]－解下中低压线圈的短接线224P [ ]－将高压侧和低压侧线圈三相相互短接225P [ ]－将屏蔽线的鳄鱼夹夹在高低压线圈的短接线上226P [ ]－将测量线的鳄鱼夹可靠夹在地网上227P [ ]－将高压挂钩挂于中压线圈的出线端上228I [ ]－通知P做实验监护229I （）－ P试验监护到位230I （）－控制面板上的过流开关在“ON”位置231I [ ]－重复211-216步操作232I [ ]－准备测量低压侧对地绝缘介质参数233I [ ]－将过流开关置于“0ff”位置234I [ ]－按“工作方式”键退回测量前设置菜单235I [ ]－通知P用放电棒给各侧线圈放电236I [ ]－通知P给各侧线圈验电237P （）－各侧线圈确无电压238P [ ]－解下高低压线圈的短接线239P [ ]－将高压侧和中压侧线圈三相相互短接240P [ ]－将屏蔽线的鳄鱼夹夹在高中压线圈的短接线上241P [ ]－将测量线的鳄鱼夹可靠夹在地网上242P [ ]－将高压挂钩挂于低压线圈的出线端上243I [ ]－通知P做实验监护244I （）－ P试验监护到位245I （）－控制面板上的过流开关在“ON”位置246I [ ]－重复211-216步操作247I [ ]－准备测量高压侧对中压侧绝缘介质参数248I [ ]－将过流开关置于“0ff”位置249I [ ]－按“工作方式”键退回测量前设置菜单250I [ ]－通知P用放电棒给各侧线圈放电251I [ ]－通知P给各侧线圈验电252P （）－各侧线圈确无电压253P [ ]－解下高中压线圈的短接线254P [ ]－将透明双色接地线可靠夹在低压线圈的出线端上255P [ ]－将测量线的鳄鱼夹可靠夹在中压线圈的出线端上256P [ ]－将高压挂钩挂于高压线圈的出线端上257I [ ]－通知P做实验监护258I （）－ P试验监护到位259I （）－控制面板上的过流开关在“ON”位置260I [ ]－按“工作方式”键选择“内接”方式261I [ ]－按“接线方式”键选择“工频正接”方式262I [ ]－按“电压设置”键选择10kV试验电压263I [ ]－按“测量/换页”键进行测量264I [ ]－测量结束后记录测试数据265I [ ]－按“测量/换页”键翻页记录数据266I [ ]－准备测量中压侧对低压侧绝缘介质参数267I [ ]－将过流开关置于“0ff”位置268I [ ]－按“工作方式”键退回测量前设置菜单269I [ ]－通知P用放电棒给各侧线圈放电270I [ ]－通知P给各侧线圈验电271P （）－各侧线圈确无电压272P [ ]－将透明双色接地线可靠夹在高压线圈的出线端上273P [ ]－将测量线的鳄鱼夹可靠夹在低压线圈的出线端上274P [ ]－将高压挂钩挂于中压线圈的出线端上275I [ ]－通知P做实验监护276I （）－ P试验监护到位277I （）－控制面板上的过流开关在“ON”位置278I （）－重复260-265步设置和操作279I [ ]－准备测量低压侧对高压侧绝缘介质参数280I [ ]－将过流开关置于“0ff”位置281I [ ]－按“工作方式”键退回测量前设置菜单282I [ ]－通知P用放电棒给各侧线圈放电283I [ ]－通知P给各侧线圈验电284P （）－各侧线圈确无电压285P [ ]－将透明双色接地线可靠夹在中压线圈的出线端上286P [ ]－将测量线的鳄鱼夹可靠夹在高压线圈的出线端上287P [ ]－将高压挂钩挂于低压线圈的出线端上288I [ ]－通知P做实验监护289I （）－ P试验监护到位290I （）－控制面板上的过流开关在“ON”位置291I （）－重复260-265步设置和操作292I [ ]－将过流开关置于“0ff”位置293I [ ]－按“工作方式”键退回测量前设置菜单300拆除试验接线和整理试验设备301I [ ]－关闭仪器电源开关302I [ ]－断开仪器220V交流电源303I [ ]－通知P用放电棒给各侧线圈放电304P （）－验明各侧线圈无残余电压305P [ ]－拆除变压器上所有试验接线306P [ ]－依次拆除和整理仪器上高压电缆线，测量线，屏蔽线307P [ ]－最后拆除和整理双色接地线308P [ ]－整理试验设备。
YIBEIJS6000型自动介质损耗测试仪使用说明书为安全和正确地使用仪器，请仔细阅读本说明书。
制造厂对不按本说明书操作所造成的仪器以外的损失不承担责任。
1.概述YIBEIJS6000型自动介质损耗测试仪是一种新颖的测量介质损耗角正切(tgδ)和电容值(Cx)的自动化仪器。
可以在工频高电压下，现场测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗角正切(tgδ)和电容值(Cx)。
与西林电容电桥相比，具有操作简单、自动测量、读数直观、无需换算、精度高、抗干扰能力强等优点。
仪器内附标准电容器和升电压装置，在“内接”方式下使用，无需其它外接设备，便于携带。
a. 具有多种测量方式，可选择正/反接线、内/外标准电容器和内/外试验电压进行测量。
正接线可测量高压介损。
b. 内附SF6标准电容器，tgδ<0.005%，受空气湿度影响小。
c. 矢量运算法结合移相、倒相法，抗干扰效果好；能有效地消除强烈的电场干扰对测量的影响，适用于500kV极其以下电站的强干扰现场试验。
d. 高压短路和突然断电时，仪器能迅速切断高压，并发出警告信息。
e. 测量重复性好，电压线性好（测量准确度不受电压影响）f. 一体化结构，重量适中，便于携带。
g. 大屏幕带背光中文液晶显示器信息提示操作，使用方便。
h. 仪器自带打印机，及时保存测试数据。
i. 高压电缆连接至试品，保障安全；仪器未接地报警，安全措施完备。
2.技术指标2.1 额定工作条件2.1.1环境温度:0～40℃(当温度超出20℃±5℃时,每变化10℃仪器基本误差的改变量不超过基本误差限的1/2。
)2.1.2相对湿度:30%～85%2.1.3供电电源:电压:220V±22V,频率: 50±1Hz2.2外形尺寸:l×b×h,mm:440×330×4002.3重量:不大于23kg2.4电子电路功耗:不大于40VA2.5测量范围:2.5.1介质损耗(tgδ):0～100％分辨率0.00012.5.2电容量(Cx): 最小分辨率0.01pF2.5.2.1内接方式试验电压试品电容量5kV 7.5kV 10kV 3pF～40000PF1.5kV2.25kV 3k 10pF～0.35μF0.5kV 0.75kV 1kV 30pF～1.5μF2.5.2.2 外接方式“外接升压器”方式最高试验电压10kV“外接Cn”方式（外接高压、外接标准电容器）最高试验电压由标准电容器和被试品决定(Umax=Imax/wC)1标准回路最大电流50mA(In=U w Cn)被试回路最大电流2A(Ix=U w Cx)2.6 基本测量误差产品在环境温度20℃±5℃、相对湿度30%～85%的条件下，应符合表1之规定。
一、变压器介质损耗测试仪概说变压器介质损耗测试仪是一种先进的测量介质损耗（tgδ）和电容容量（Cx）的仪器，用于工频高压下，测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗（tgδ）和电容容量（Cx ）。
它淘汰了ＱＳＩ高压电桥，具有操作简单、中文显示、打印，使用方便、无需换算、自带高压，抗干扰能力强等优点。
JSY—03体积小、重量轻，是我厂的第三代智能化介质损耗测试仪。
二、变压器介质损耗测试仪技术指标１．环境温度：０～４0℃（液晶屏应避免长时日照）２．相对湿度：３0％～７0％３．供电电源：电压：２２０Ｖ±１0％，频率：５0±１Ｈz5．输出功率：1ＫVA6．显示分辨率：４位7．测量范围：介质损耗（tgδ）：０-50％电容容量（Cx）和加载电压：２.5ＫＶ档：≤３00nＦ（３00000ｐＦ）３ＫＶ档：≤２00nＦ（２00000ｐＦ）５ＫＶ档：≤７6nＦ（７6000ｐＦ）７.５ＫＶ档：≤３4nＦ（３4000ｐＦ）１０ＫＶ档：≤２0nＦ（２0000ｐＦ）8．基本测量误差：介质损耗（tgδ）：１％±０.０7％（加载电流２０μＡ～５00ｍＡ）正接介质损耗（tgδ）：２％±０.０9％（加载电流５μＡ～２0μＡ）反接电容容量（Cx）：１.５％±１.５pＦ三、变压器介质损耗测试仪结构仪器为升压与测量一体化结构，输出电压２.5KＶ～１０ＫＶ五档可调，以适应各种需要，在测量时无需任何外部设备。
接线与ＱＳＩ电桥相似，但比其方便。
图一为仪器操作面板图，图二为仪器接线端面图。
⑴显示窗————————液晶显示屏。
⑵试验电压选择开关———当开关置于“关”时，仪器无高压输出。
⑶操作键盘———————选择测量方式、起动、停止、打印等操作。
⑷电源插座———————保险丝用５Ａ。
⑸电源开关———————电源通断。
⑹起动灯————————指示高压输出。
⑺打印机————————打印测试结果。
★★★★⑻接地端子——————使用前，必须将该端子可靠接地！！！★⑼测量电流输入端ＩＸ———有两个出线头，中心头（红色，有ＣＸ标记）应与被试品一端相接，屏蔽头（黑色，有Ｅ标记）是仪器内部高压输出一个参考端，在正接法测量时应接地；在反接法测量时应浮空；外接法参见“外接高压法”。
★⑽标准电流输入端ＩＮ———仅当外接标准电容器进行测量时才用，该端应与外接标准电容器一端相连。
ＩＮ必须小于１00ｍＡ！！！⑾测量高压输出端ＵＨ——只有一个大铁夹出线头（有ＵＨ标记），与被试品一端相接。
四、变压器介质损耗测试仪工作原理仪器测量线路包括一路标准回路和一路测试回路，如图三所示。
标准回路由内置高稳定度标准电容器与标准电阻网络组成，由计算机实时采集标准回路电流与测试回路的电流幅值及其相位差，并由之算出被测试品的电容容值（Cx）和其介质损耗（tg）。
数据采集电路全部采用高稳定度器件，采集板和采集计算机被铁盒完全浮空屏蔽，仪器的外壳接地屏蔽；另外使用了光导数据、浮空地、大面积地、单点地、数字滤波等抗干扰技术，加之计算机对数百个电网周期的数据进行处理，故测量结果稳定、精确、可靠。
由图三可见，仪器高压变压器的高压侧和测量线路都是浮地的，用户可根据不同的测量对象和测量需要，灵活地采用多种接线方式。
如采用“正接线法”进行测量时，可将“Ｅ”点接地；而当采用“反接线法”进行测量时，可将“UH”点接地，而将E点浮空。
图中除测试品Cx外，其余为本仪器。
细线框内部分对仪器外壳能承受１5ＫＶ工频高压５分钟，额定耐压１0ＫＶ。
仪器内附标准电容ＣＮ，名义值为５0ＰＦ，tgδ≤０.0001，耐压１0ＫＶ。
高压变压器，额定输出功率为1ＫＶＡ。
★“Ｅ”点为仪器的内屏蔽与测量电缆的屏蔽层相连，不是大地，与仪器的外壳也不连通！！！五、变压器介质损耗测试仪使用方法★★★安全操作注意事项１．使用时必须将仪器的接地端子可靠的接地。
２．只有关闭仪器电源，试验电压选择开关置于“关”位置时，接触仪器的后部及其测量线缆与被试品才被认为是安全的。
３．仪器在测量时，严禁操作“试验电压”选择开关。
４．★正接线法ＵＨ端为高电压，反接线法ＩＸ端为高电压，使用时必须根据实际情况，将带高压的线缆与地保持足够的距离。
5．不得更换不符合面板指示值的保险丝管，内部一只保险丝为：0.５Ａ６．使用时尽可能用厂家随仪器提供的线缆以确保测量准确度。
７．操作键盘备用—————不用。
快测—————快速测量，无抗干扰功能。
抗扰—————抗干扰测量。
正接—————正接法测量。
打印—————在测试结果出来后，打印测试数据。
反接—————反接法测量。
起动—————起动高压，开始测量。
外接—————外接法测量。
也用来选择外接标准电容的容量。
停止—————可以在测试过程中，中断测量。
测试前先用"试验电压"开关选好输出电压，然后用“操作键盘”选择好测试方式。
仪器首先自检（显示屏、光电通讯、内存、操作键、数模转换、电网频率．．．），自检通过后，进入主目录。
这时按屏幕提示即可完成测试。
进入测量状态后，用户随时可用“停止”键退出测量状态。
做正、反接测量时无须人工干预。
★做外接方式测量时，中途会显示“请关闭外接高压！”并停一下，等候人工将外加高压关闭，关闭外高压后，（必须关闭外加高压），再按一次“起动”，键才能完成测试。
★如果外高压未关闭，则测试结果不真实！★★★外接标准电容的容量选择：“外接方式”时，每按一次“外接”键，则显示的外接标准电容容量“ＸＸＸＸpＦ”将改变，共八种容量供选择（★最后一种为厂家调试用，用户使用则无效。
）：５0p F，１00pＦ，１50p F，200p F，５00p F，１000pF，ＸＸＸpＦ，ＸＸＸpＦ。
应选择与外接标准电容相等的容量。
如果使用的外接电容容量特殊，可请生产厂家将该电容容量输入仪器中。
如果选择的外接标准电容与实际不相等，则测量结果会受影响。
正接线法：（接线如图四所示）通电前，先将“试验电压”开关置于“关”位置。
将ＵＨ端子用专用线缆的大铁夹（有ＵＨ标记），接至被试品的高压端，将ＩＸ端子用另一根专用线缆的芯线线头（红色，有CX标记）接被试品CX低压端，它的屏蔽线头（黑色，有E标记）接地，如果试品低压端有屏蔽端子，可用导线将该端子与“Ｅ”连接后接地。
通电后，按“正接”键。
选好正接线方式：用“试验电压”开关选好电压：然后按“起动”键开始测试。
反接线法：（接线如图五所示）通电前，先将“试验电压”开关置于“关”位置，将ＵＨ端子接地，将ＩＸ的芯线（有CX标记）接至被试品CX的高端。
通电后，按“反接”键，选好反接线方式；用“试验电压”开关选好电压；然后按“起动”键开始测试。
★★★特别注意：屏蔽“E”与ＩＸ电位接近，可接至被试品高压端的屏蔽或者悬空，绝对不能接地！！！。
外接高压法：（接线如图六所示）CB为外接标准电容，CX为被试品。
当被试品要求试验电压大于１0ＫＶ时，可以外接高压进行测量，即不使用仪器内部高压变压器，而外接一台高压装置进行测量。
★★★注意：外接高压法进行测量时，“试验电压”开关必须置于“关”位置！！！★★★外接高压法时，应外接标准电容器ＣB,不许使用仪器内标准电容器！！！通电后，多次按“外接”键，选好外接线方式以及外接的标准电容容量，必须再将“试验电压”开关置于“关”位置！调整好外接电压，然后按“起动”键开始测试。
SXJS-IV型为中文液晶显示，有中文汉字提示各类测试信息。
当测试完成后，可按“打印”键，打印测试结果。
六、变压器介质损耗测试仪保管免费及免费修理期限仪器应在原厂包装条件下，于室内贮存，其环境温度为０－４0℃相对湿度为３0％－７0％，且在空气中不应含有足以引起腐蚀的有害物质。
仪器从冷环境突然到热环境中时，可能有结露，应等结露消失后再使用。
每年应打开仪器，清除由于野外作业产生的灰尘，特别是内部标准电容处的灰尘。
仪器和附件自制造厂发货日期起１2个月内，当用户在完全遵守制造厂使用说明书所规定的保管的使用条件下，发现产品制造质量不良或不能正常工作时，制造厂负责给予修理或更换。
七、变压器介质损耗测试仪仪器成套性（１）介质损耗测试仪１台（２）专用测试线缆２根（３）保险丝（５Ａ）４只（０.５Ａ）２只（４）电源线１根（５）使用说明书１份（６）产品合格证１份附录：抗干扰探讨（一）、干扰以电容试品为例，当工频电压加在电容上时，其上流过两个电流（图Ａ）：容性电流Ｉｃ和阻性电流Ｉｒ，合成为试品电流Ｉｘ。
Ｉｃ和Ｉｒ形成的夹角δ即为介质损耗角。
当干扰电流Ｉｇ流入试品时，与Ｉｘ合成为Ｉｇｘ，Ｉｘ与Ｉｇｘ之间的夹角β是由干扰电流Ｉｇ形成的。
测量到的电流Ｉｇｘ与Ｕｃ的夹角是β＋δ与阶损角δ相差很大。
（二）、方法目前，智能介质损耗仪通常采用的抗干扰方法主要有种：（１）、移相法方法是将加到试品上的测试电压Ｕｒ移相，使Ｕｃ与Ｉｇ同相位（Ｕｒ与Ｕｃ恒定相差９0度）,从图Ｂ中可见，测量到的电流Ｉｇｘ与有效的Ｉｘ相差不大（当干扰电流较小时），如果能再反Ｉｇ方向将Ｕｃ移相一次，两次数据合成即能准确地找到阶损角δ（即使干扰电流较大）。
（２）、变频法现场测量时通常使用工频电源，而现场干扰主要也是工频，同频率的电源相互叠加形成干扰，去除无用的干扰而保留有用测试电流是非常困难的。
用非工频电源进行测量，则工频电源的干扰电流与测试电流由于频率不同，是很容易区分开的。
比如，将所含有干扰混合信号的前１0ｍＳ信号，与后１0ｍＳ信号相加，就去除了工频干扰，而测量信号不是５0Ｈｚ所以得以保留。
（３）、波形分析法计算机的运用，使大量的工程分析计算变得方便，通过对现场干扰的大量采集分析，结合测量到的波形，运用高等数学理论，巧妙地去除干扰，也同样达到目的。
甚至去除一、三、五次谐波也很方便。
（三）、要求工程测量介质损耗，通常要求能分辨出０.1％介损值是不过分的。
介质损耗：ｔｇ（δ）＝０.1％＝０.00１损耗角度：δ＝０.057°对应时间：Ｔ＝δ／360°×２0ｍＳ＝３.183μＳ（四）、比较干扰信号是由干扰源通过媒介施加到试品上，即使干扰源是恒定的，但传输媒介是空气及其它绝缘体不是恒定介质（图Ｃ、图Ｄ），所以干扰电流Ｉｇ方向随机变化的程度≥０.057°不足为奇。
要使测试电源随时跟踪Ｉｇ，而跟踪角度误差≤０．057°绝非易事。
所以最终抗干扰虽然有效，但是测量精度不容易提高。
运行的设备（试品）在工频下运行，要求知道在工频条件下的介质损耗。
理论上：介质损耗＝２πｆＲＣ，（ｆ＝５0Ｈｚ）所以用非工频的ｆ＇电源加在试品上所测得的介质损耗＝２πｆ＇ＲＣ，再由这一结果推算出２πｆＲＣ易如反掌。
然而运行设备的等效Ｒ，不是理想的电阻，其中更多的是有极分子，其等效Ｒ随频率ｆ的变化而变化，所以尽管理论上介质损耗与频率成正比，而实际介质损耗（２πｆＲＣ）不与频率成正比。
