AI-6000K全自动介质损耗测试仪说明书一、产品简介:介损测量是绝缘试验中很基本的方法,可以有效地发现电器设备绝缘的整体受潮劣化变质,以及局部缺陷等。
在电工制造、电气设备安装、交接和预防性试验中都广泛应用。
变压器、互感器、电抗器、电容器以及套管、避雷器等介损的测量是衡量其绝缘性能的最基本方法。
AI-6000K自动抗干扰精密介损测试仪突破了传统的电桥测量方式,采用变频电源技术,利用单片机、和现代化电子技术进行自动频率变换、模/数转换和数据运算;达到抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便;电源采用大功率开关电源,输出45Hz和55Hz纯正弦波,自动加压,可提供最高10千伏的电压;自动滤除50Hz干扰,适用于变电站等电磁干扰大的现场测试。
广泛适用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量。
二、安全措施1、使用本仪器前一定要认真阅读本手册。
2、仪器的操作者应具备一般电气设备或仪器的使用常识。
3、本仪器户内外均可使用,但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。
4、仪表应避免剧烈振动。
5、对仪器的维修、护理和调整应由专业人员进行。
6、在任何接线之前必须用接地电缆把仪器接地端子与大地可靠连接起来。
7、由于测试设备产生高电压,所以测试人员必须完全严格遵守安全操作规程,防止他人接触高压部件和电路。
直接从事测试的人员必须完全了解高压测试线路,及仪器操作要点。
非从事测试人员必须远离高压测试区,测试区必须用栅栏或绳索、警视牌等清楚表示出来。
8、仪器的调整维修和维护,必须在不加电情况下进行,如果必须加电,则操作者必须非常熟悉本仪器高压危险部件。
9、保险管损坏时,必须确保更换同样的保险,禁止更换不同型号保险或将保险直接短路使用。
10、仪器出现故障时,关闭电源开关,等待一分钟之后再检查。
三、可测试参数仪器可测量下列参数并数字显示:被测试品的电容量值CX,以pF或nF为单位,1nF=1000pF。
AI-6000F介质损耗测试仪AI-6000F介质损耗测试仪AI-6000F介质损耗测试仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。
仪器为一体化结构,内置介损测试电桥,可变频调压电源,升压变压器和SF6 高稳定度标准电容器。
测试高压源由仪器内部的逆变器产生,经变压器升压后用于被试品测试。
频率可变为45Hz或55Hz,55Hz或65Hz,采用数字陷波技术,避开了工频电场对测试的干扰,从根本上解决了强电场干扰下准确测量的难题。
同时适用于全部停电后用发电机供电检测的场合。
该仪器配以绝缘油杯可测试绝缘油介质损耗。
AI-6000F全自动介质损耗仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。
仪器为一体化结构,内置介损测试电桥,可变频调压电源,升压变压器和SF6 高稳定度标准电容器。
测试高压源由仪器内部的逆变器产生,经变压器升压后用于被试品测试。
频率可变为45Hz或55Hz,55Hz或65Hz,采用数字陷波技术,避开了工频电场对测试的干扰,从根本上解决了强电场干扰下准确测量的难题。
同时适用于全部停电后用发电机供电检测的场合。
该仪器配以绝缘油杯可测试绝缘油介质损耗。
1. 超大液晶中文显示仪器配备了大屏幕(105mm×65mm)中文菜单界面,屏显分为左右两部分,左边为功能菜单区,右边为相关状态信息提示,每一步都非常清楚,操作人员不需要专业培训就能使用。
一次操作,微机自动完成全过程的测量,是目前非常理想的介损测量设备。
2. 海量存储数据仪器内部配备有日历芯片和大容量存储器,能将检测结果按时间顺序保存,随时可以查看历史记录,并可以打印输出;3. 科学先进的数据管理仪器数据可以通过U盘导出,可在任意一台PC机上通过我公司专用软件,查看和管理数据并可生成工作报告。
4. 多种测试模式仪器能够分别使用内高压、外高压、内标准、外标准、正接法、反接法、自激法等多种方式测试;在外标准外高压情况下可以做高电压(大于10kV)介质损耗。
介质损失角正切值(tgδ)的测量济南泛华佳业微电子技术有限公司一、测量tg δ的意义及原理1、介质损耗绝缘材料在电场作用下,由于介质电导和介质极化的滞后效应,在其内部引起的能量损耗,叫介质损耗。
介质损耗的定义是:%被测试品的无功功率被测试品的有功功率=介质损耗因数100Q P)tg (⨯δ如果取得试品的电流相量U I和电压相量,则可以得到如下相量图:总电流可以分解为电容电流Ic 和电阻电流I R 合成,因此:%100I I %100UI UI 100Q P)tg (CR C R ⨯=⨯=⨯δ%=介质损耗因数 这正是损失角δ=(90°-φ)的正切值。
因此现在的数字化仪器从本质上讲,是通过测量δ或者φ得到介损因数。
测量介损对判断电气设备的绝缘状况是一种传统的、十分有效的方法。
绝缘能力的下降直接反映为介损增大。
进一步就可以分析绝缘下降的原因,如:绝缘受潮、绝缘油受污染、老化变质等等。
测量介损的同时,也能得到试品的电容量。
如果多个电容屏中的一个或几个发生短路、断路,电容量就有明显的变化,因此电容量也是一个重要参数。
2、介质的两种模型及与频率的关系含有介损的电容器都可以模拟成RC 串联和并联两种理想模型进行分析: (1)并联模型:认为损耗是与电容并连的电阻产生的。
这种情况RC 两端电压相等:有功功率R U P 2=,无功功率22CU C /1U Q ω=ω=电容容抗,因此 RC1Q P tg ω==δ 其中ω=2πf ,f 为电源频率。
可见,如果用真正用一个纯电阻和一个纯电容模拟介损的话,它与频率成反比。
当R=∞时,没有有功功率,介损为0。
这种方法常用于试验室模拟10%以上的大介损,或用于制做标准介损器。
(2)串联模型:认为损耗是与电容串连的电阻产生的。
这种情况电路的电流相等:有功功率R I P 2=,无功功率CI C 1I Q 22ω=ω⨯=电容容抗,因此 RC QPtg ω==δ可见,如果用真正用一个纯电阻和一个纯电容模拟介损的话,它与频率成正比。

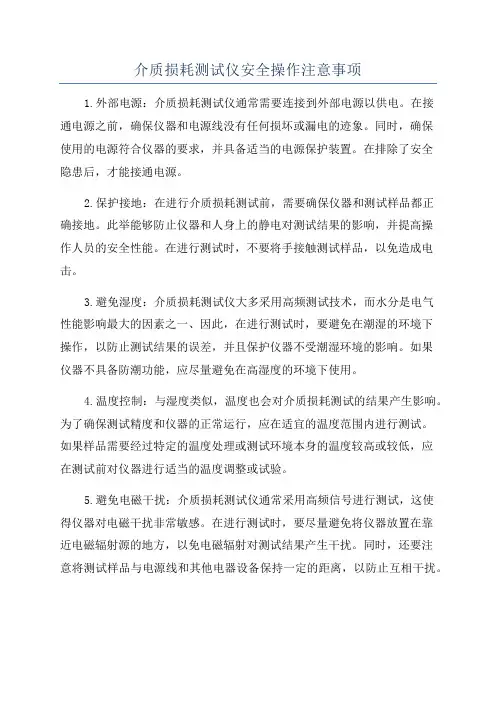

介质损耗测试仪安全操作注意事项1.外部电源:介质损耗测试仪通常需要连接到外部电源以供电。
在接通电源之前,确保仪器和电源线没有任何损坏或漏电的迹象。
同时,确保使用的电源符合仪器的要求,并具备适当的电源保护装置。
在排除了安全隐患后,才能接通电源。
2.保护接地:在进行介质损耗测试前,需要确保仪器和测试样品都正确接地。
此举能够防止仪器和人身上的静电对测试结果的影响,并提高操作人员的安全性能。
在进行测试时,不要将手接触测试样品,以免造成电击。
3.避免湿度:介质损耗测试仪大多采用高频测试技术,而水分是电气性能影响最大的因素之一、因此,在进行测试时,要避免在潮湿的环境下操作,以防止测试结果的误差,并且保护仪器不受潮湿环境的影响。
如果仪器不具备防潮功能,应尽量避免在高湿度的环境下使用。
4.温度控制:与湿度类似,温度也会对介质损耗测试的结果产生影响。
为了确保测试精度和仪器的正常运行,应在适宜的温度范围内进行测试。
如果样品需要经过特定的温度处理或测试环境本身的温度较高或较低,应在测试前对仪器进行适当的温度调整或试验。
5.避免电磁干扰:介质损耗测试仪通常采用高频信号进行测试,这使得仪器对电磁干扰非常敏感。
在进行测试时,要尽量避免将仪器放置在靠近电磁辐射源的地方,以免电磁辐射对测试结果产生干扰。
同时,还要注意将测试样品与电源线和其他电器设备保持一定的距离,以防止互相干扰。
6.注意测试规范:在使用介质损耗测试仪进行测试时,要按照相关的测试规范和操作说明进行操作。
不合格或不合适的测试方法可能会导致测试结果的误差,并可能对测试人员和仪器造成危险。
8.储存和搬运:当不使用介质损耗测试仪时,要将其妥善存放在干燥、通风和无尘的环境中。
在搬运和运输过程中,要轻拿轻放,避免碰撞和摔落,以免对仪器造成损害。
总之,介质损耗测试仪是一种精密的仪器设备,安全操作非常重要。
要注意外部电源、保护接地、避免湿度和电磁干扰的影响,同时要遵循测试规范和进行定期维护和保养。

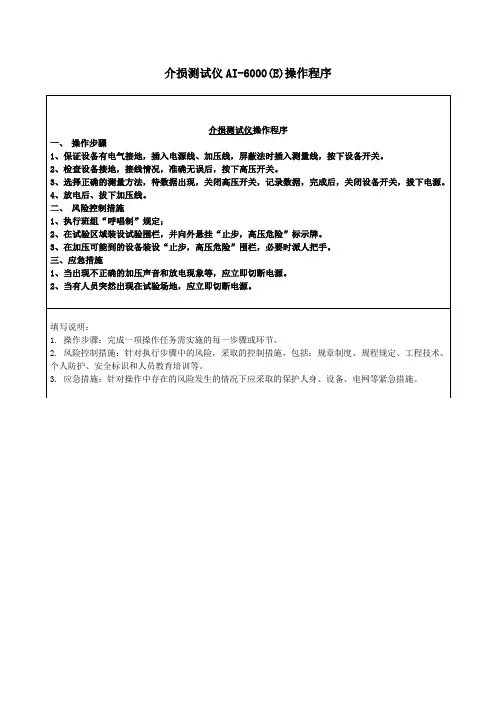

A I-6000自动抗干扰精密介质损耗量仪操作步骤一、操作步骤1、按试品情况测量接线图接好线后请选择正确的测量工作模式(正、反和CVT),不可选错。
特别是干扰环境下应选用变频抗干扰模式。
正接线反接线CVT自激法测量2、进入菜单打开总电源开关,自动进入测量菜单。
使用机内高压请打开内高压允许开关。
开内高压允许后数秒⑥处指示,表示内部高压就绪,此时光标可移动位置为① ② ③ ④ ⑤。
关闭内高压允许③处指示“外高压”,光标可移动位置为① ② ⑤。
3、选择接线方式光标在①,按↑↓选择“正接线”、“反接线”和“CVT”测量方式。
4、选择内、外标准电容光标在②,按↑↓选择“内标准”“外标准”,表示使用内或外接标准电容。
通常可用内部标准作正、反接线测量和CVT自激法测量,高电压介损选用外标准方式,需要将外接电容参数置入仪器:在此处按住“启停”键不放,直到显示:可设置外标准的电容量和介损。
Cn采用科学计数法,如5.000e1=5.000x101=50.00,1.000e2=1.000x102=100.0等,范围0.000e0~9.999e5 (即0~999900pF)。
tgδ设置范围0~±9.999%。
移动光标,↑↓修改光标处内容。
设置完毕按住“启停”键不放,直到返回测量菜单,同时参数被储存,数据有效。
右下角显示“*”表示不允许修改其它数据,这些数据为仪器出厂参数,一旦变更会严重影响测量!5、选择试验频率开机默认频率光标在③,显示“变频”,表示45/55Hz自动变频。
仪器自动用45Hz和55Hz 各测量一次,然后计算50Hz下无干扰时数据。
开机自动默认为该方式,建议使用。
选择更多频率光标在③,按住“启停”键1s以上切换到全频率选择,按↑↓键循环显示“45Hz / 50Hz / 55Hz / 60Hz / 65Hz / 50±5Hz / 60±5Hz / 50±2.5Hz”:“50Hz”:为工频测量,此设置不能抗干扰,在试验室内测量或校验时选用。

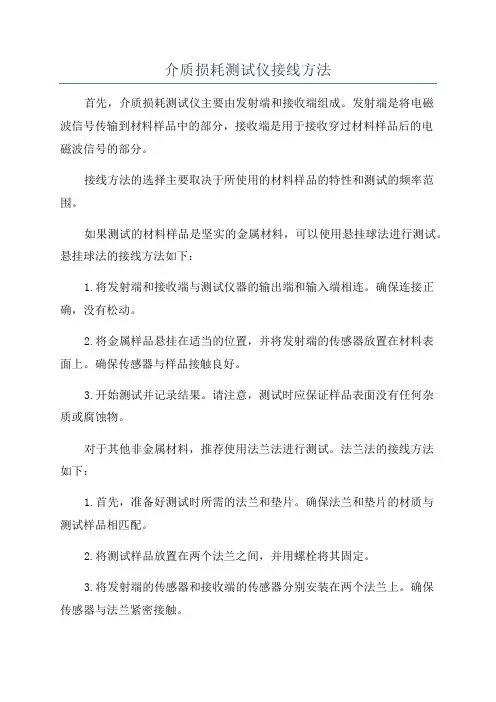

介质损耗测试仪使用方法
以下是关于介质损耗测试仪的操作方法:
1.测量前准备:
1)用接地线一端接仪器的接地柱,另一端接可靠的大地,保证仪器外壳处在地电位上。
2)正接线时:将高压电缆插头插入后门HV插座中,将另一端的红色大钳子夹到被测试品的高端引线上,黑色小钳子悬空或夹在红色大钳子上。
将CX低压电缆插入CX插座中,另一端的红色夹子夹试品的低端,黑色夹子悬空或接屏蔽装置。
3)反接线时:将高压电缆插头插入后门HV插座中,将另一端的红色大钳子夹到被测试品的高端引线上,红色小钳子悬空或接屏蔽装置。
Cx插座不用。
2.打开电源开关,仪器进行自检,若自检良好,液晶屏显示中文主菜单如图十所示。
介质损耗测试仪使用方法

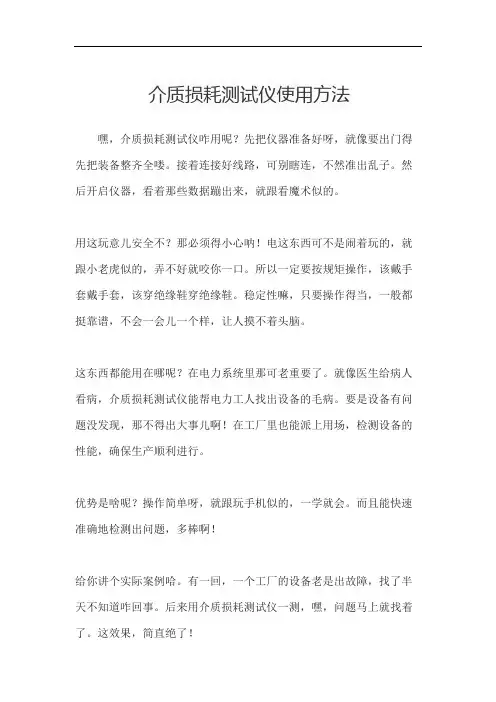

嘿,介质损耗测试仪咋用呢?先把仪器准备好呀,就像要出门得先把装备整齐全喽。
接着连接好线路,可别瞎连,不然准出乱子。
然后开启仪器,看着那些数据蹦出来,就跟看魔术似的。
用这玩意儿安全不?那必须得小心呐!电这东西可不是闹着玩的,就跟小老虎似的,弄不好就咬你一口。
所以一定要按规矩操作,该戴手套戴手套,该穿绝缘鞋穿绝缘鞋。
稳定性嘛,只要操作得当,一般都挺靠谱,不会一会儿一个样,让人摸不着头脑。
这东西都能用在哪呢?在电力系统里那可老重要了。
就像医生给病人看病,介质损耗测试仪能帮电力工人找出设备的毛病。
要是设备有问题没发现,那不得出大事儿啊!在工厂里也能派上用场,检测设备的性能,确保生产顺利进行。
优势是啥呢?操作简单呀,就跟玩手机似的,一学就会。
而且能快速准确地检测出问题,多棒啊!
给你讲个实际案例哈。
有一回,一个工厂的设备老是出故障,找了半天不知道咋回事。
后来用介质损耗测试仪一测,嘿,问题马上就找着了。
这效果,简直绝了!
介质损耗测试仪真好用,能帮我们解决大问题,大家可得好好利用起来。
全自动介质损耗测试仪说明书由于输入输出端子、测试柱等均有可能带电压,在插拔测试线、电源插座时,会产生电火花,小心电击,避免触电危险,注意人身安全!安全要求请阅读下列安全注意事项,以免人身伤害,为了避免可能发生的危险,只可在规定的范围内使用。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
注意所有终端的额定值。
为了防止火灾或电击危险,请注意所有额定值和标记。
在进行连接之前,请阅读使用说明书,以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时,请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
-安全术语警告:警告字句指出可能造成人身伤亡的状况或做法。
目录一、概述 (5)二、工作原理 (5)三、主要技术参数 (7)四、仪器面板介绍 (8)五、操作方法说明 (9)六、接线 (10)七、注意事项 (12)一、概述HTJS-Ⅴ全自动抗干扰异频介损测试仪,是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。
由于采用了变频技术能保证在强电场干扰下准确测量。
仪器在HTJS-H基础上增加了中文菜单操作功能,一次操作,微机自动完成全过程的测量。
是目前最理想的介损测量设备。
该仪器同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量;对绝缘油的损耗测试、更具有方便、简单、准确等优点。
该仪器可用正、反接线方法测量不接地或直接地的高压电器设备。
仪器内部装备了高压升压变压器,并采取了过零合闸、防雷击等安全保护措施。
试验过程中输出0.5KV~10kV不同等级的高压,操作简单、安全。
二、工作原理在交流电压作用下,电介质要消耗部分电能,这部分电能将转变为热能产生损耗。
这种能量损耗叫做电介质的损耗。
当电介质上施加交流电压时,电介质中的电压和电流间存在相角差Ψ,Ψ的余角δ称为介质损耗角,δ的正切tgδ称为介质损耗角正切。
