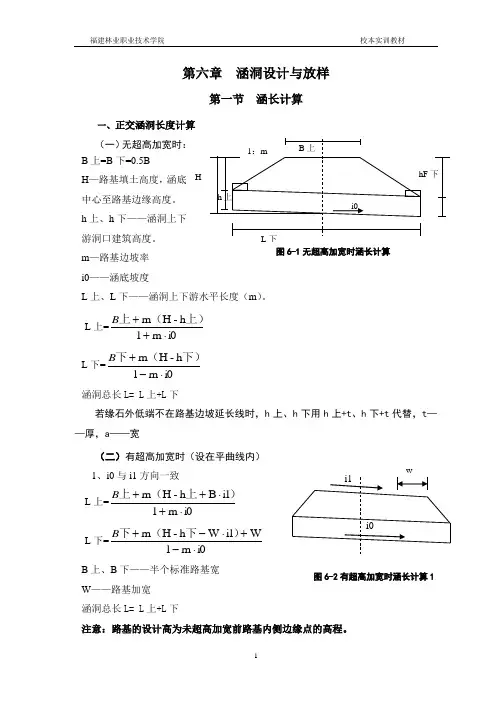

第六章 涵洞设计与放样第一节 涵长计算一、正交涵洞长度计算（一）无超高加宽时： B 上=B 下=0.5BH —路基填土高度，涵底中心至路基边缘高度。

h 上、h 下——涵洞上下游洞口建筑高度。

m —路基边坡率 i0——涵底坡度L 上、L 下——涵洞上下游水平长度（m ）。

L 上=i0m 1h -H m ⋅++上）（上BL 下=i0m 1h -H m ⋅-+下）（下B涵洞总长L= L 上+L 下若缘石外低端不在路基边坡延长线时，h 上、h 下用h 上+t 、h 下+t 代替，t ——厚，a ——宽（二）有超高加宽时（设在平曲线内） 1、i0与i1方向一致 L 上=i0m 1i1B h -H m ⋅+⋅++）上（上BL 下=i0m 1W i1W h -H m ⋅-+⋅-+）下（下BB 上、B 下——半个标准路基宽 W ——路基加宽 涵洞总长L= L 上+L 下注意：路基的设计高为未超高加宽前路基内侧边缘点的高程。

图6-2有超高加宽时涵长计算12、i0与i1方向相反L 上=i0m 1i1h -H m ⋅+⋅-++）上（上W W BL 下=i0m 1i1B h -H m ⋅-⋅++）下（下B涵洞总长L= L 上+L 下（三）斜交斜做涵洞因：L 上•cos α=B 上+ m （H- h 上- L 上•i0）+a 所以： L 上=i0m c ah -H m ⋅+++αos B 上）（上同理：L 下=i0m c ah -H m ⋅-++αos B 下）（下实训项目：根据已知条件计算涵洞长度。

实训时间：2课时。

图6-3有超高加宽时涵长计算2图6-4斜交斜做涵长计算第二节 涵址测量一、 涵位中桩钉设直线上的涵位用花杆穿线的办法（经违仪）确定中桩，或用全站仪坐标法定设中桩。

曲线上的涵位用切线支距法定设中桩。

切线支距法步骤：1、预估ZY 到涵中心桩的曲线长。

2、查切线支距X 、Y ，或根据曲线长和偏角计算X 、Y 。

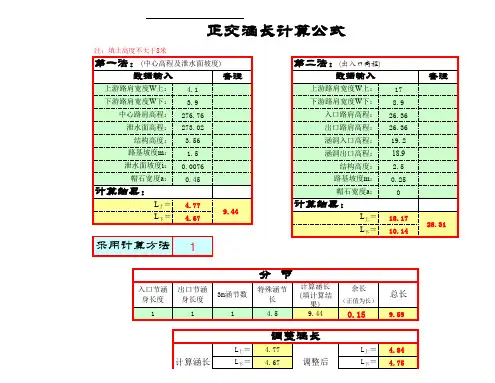

有关涵洞设计应该注意的几点问题(对于新手)1、涵长计算对于正交涵洞，用《见习日记》中或者《铁路小桥涵设计》中记录的公式，正确计算涵洞长度；对于斜交涵洞，用《标准图》中的公式，正确计算涵洞长度。

斜交斜做盖板涵入口靠上坡端涵长计算（采用第二法计算——对于陡坡涵洞）公式为：jm jm tg jm D W m a H L θθθsin cos )1(4.02)2.0(μμ⨯+++--=下上下上 （第二法）=m i j jm tg jm D W m a H )(sin cos )1(4.02)2.0(-⨯+++--θθθμμ下上 （第一法）２、涵洞涵身分节 首先确定出入口定长，（正交）一般情况翼墙式洞门为１米,端墙式洞门为2米，（斜交定长查斜交涵洞兰图中的B o 值）然后，按３米或２米的涵节分节，沉降缝一般设置为３厘米。

用适当的涵节加沉降缝加出入口定长凑足涵长，不够或多出部分，用最后一节涵节变化满足，应保证宁长勿短的要求。

具体计算公式为：整个涵长＝１(或2)＋n ×涵节长度＋（n+1）×０.０３＋１(或2) ３、涵洞数量计算及查表注意，在查表时，涵身数量等于表中所查数据乘以各涵节相加的涵身长，而不是乘以总涵长；出入口数量计算时，应注意是否有提高节，当有提高节时，可以直接用查到的出口加上入口数量即可；若无提高节，则用出口数量乘以２则为出入口数量。

４、标高控制设计时，必须满足轨底至盖板顶≥0.41(0.8)米的最低要求，用公式表示为:41.086.0≥---+gbh hjng zxxsmbg ljbg d h H H (0.8)上式中:H——线路中心路肩标高jlbgH——涵洞中心泄水面标高(为未知)zxxsmbgh——涵洞内部高度hjngd——盖板厚度gbh用上式求出最大的泄水面标高后,再根据拟订的泄水面坡度,反推到上游路肩垂直对下来的泄水面处的标高,再用上式检算是否满足大于等于0.41的要求,如不满足,应适当降低泄水面标高,直到刚好满足时为最佳(因为此时既满足规范要求,又做到了尽量少开挖基础)。

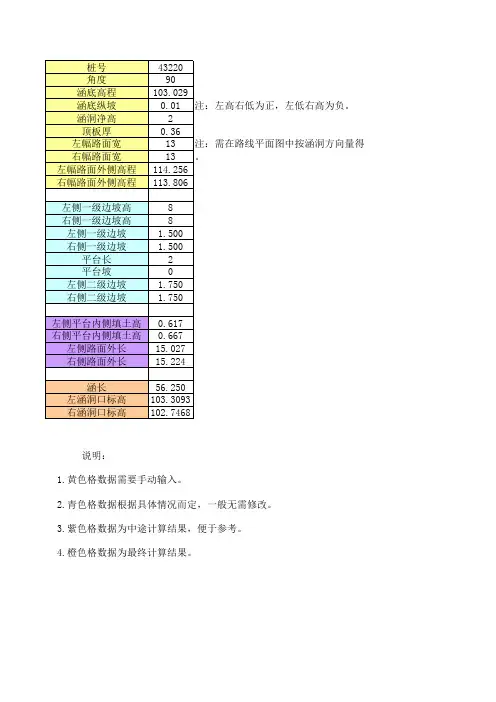

桩号
EK0+513洞口长度(m洞口标高涵顶标高边坡坡度翼墙底高
7.505914418394.980704399.816 1.6550.3
涵洞标高设计
涵洞设计长度左侧设计填
土高(cm)
右侧设计
填土高
左侧路面
标高
左侧边坡坡度
5420.27100356.85403.86 1.685
1.684990367
盖板中厚涵洞高度涵洞坡度（洞
口外高洞口内
低为正）
左上、右
下）翼墙
与涵轴角
度
左下/右
上翼墙与
涵轴角度
0.464-0.053025
涵洞路面长度(cm)
右侧路面
标高
右侧边坡坡度
涵洞坡度
（左高右
低为正）
左侧边坡
涵长(cm)
左侧涵顶
高度4621404.118 1.6550.05155.41402.938
398.408
涵轴与路
线交角(右偏角）
净正跨径
（m）
（左上、右
下）洞口翼墙
外撇宽度
（右上左下）
洞口翼墙外撇
宽度
洞身斜长左上洞口长度
左下洞口长
度
604 3.752957209 5.530451223 4.618802154 6.0623582867.8398523
右侧边坡涵长右侧涵顶高度
643.87400.228
395.698。

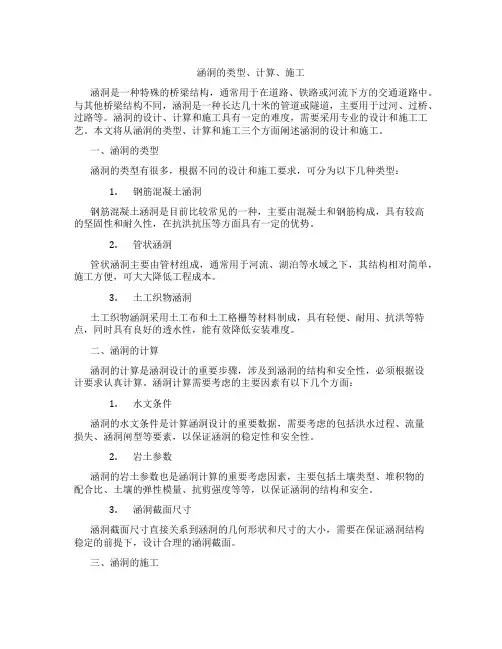

涵洞的类型、计算、施工涵洞是一种特殊的桥梁结构，通常用于在道路、铁路或河流下方的交通道路中。

与其他桥梁结构不同，涵洞是一种长达几十米的管道或隧道，主要用于过河、过桥、过路等。

涵洞的设计、计算和施工具有一定的难度，需要采用专业的设计和施工工艺。

本文将从涵洞的类型、计算和施工三个方面阐述涵洞的设计和施工。

一、涵洞的类型涵洞的类型有很多，根据不同的设计和施工要求，可分为以下几种类型：1.钢筋混凝土涵洞钢筋混凝土涵洞是目前比较常见的一种，主要由混凝土和钢筋构成，具有较高的坚固性和耐久性，在抗洪抗压等方面具有一定的优势。

2.管状涵洞管状涵洞主要由管材组成，通常用于河流、湖泊等水域之下，其结构相对简单，施工方便，可大大降低工程成本。

3.土工织物涵洞土工织物涵洞采用土工布和土工格栅等材料制成，具有轻便、耐用、抗洪等特点，同时具有良好的透水性，能有效降低安装难度。

二、涵洞的计算涵洞的计算是涵洞设计的重要步骤，涉及到涵洞的结构和安全性，必须根据设计要求认真计算。

涵洞计算需要考虑的主要因素有以下几个方面：1.水文条件涵洞的水文条件是计算涵洞设计的重要数据，需要考虑的包括洪水过程、流量损失、涵洞闸型等要素，以保证涵洞的稳定性和安全性。

2.岩土参数涵洞的岩土参数也是涵洞计算的重要考虑因素，主要包括土壤类型、堆积物的配合比、土壤的弹性模量、抗剪强度等等，以保证涵洞的结构和安全。

3.涵洞截面尺寸涵洞截面尺寸直接关系到涵洞的几何形状和尺寸的大小，需要在保证涵洞结构稳定的前提下，设计合理的涵洞截面。

三、涵洞的施工涵洞的施工虽然难度较大，但可以通过科学的施工方法，提高施工效率和施工质量。

涵洞施工需要注意以下几个方面：1.施工环境涵洞施工的环境要求高，施工场地必须满足施工要求，同时需要有良好的通风、排水、光照等环境条件，以保证施工效果。

2.施工技术涵洞施工需要采用科学、先进的施工技术，包括新材料、新工艺、新设备等综合施工技术手段，以保证施工质量。

有关涵洞设计应该注意的几点问题有关涵洞设计应该注意的几点问题(对于新手)1、涵长计算对于正交涵洞，用《见习日记》中或者《铁路小桥涵设计》中记录的公式，正确计算涵洞长度；对于斜交涵洞，用《标准图》中的公式，正确计算涵洞长度。

斜交斜做盖板涵入口靠上坡端涵长计算（采用第二法计算——对于陡坡涵洞）公式为：jm jm tg jm D W m a H L θθθsin cos )1(4.02)2.0( ⨯+++--=下上下上 （第二法）=m i j jm tg jm D W m a H )(sin cos )1(4.02)2.0(-⨯+++--θθθ 下上 （第一法）２、涵洞涵身分节 首先确定出入口定长，（正交）一般情况翼墙式洞门为１米,端墙式洞门为2米，（斜交定长查斜交涵洞兰图中的B o 值）然后，按３米或２米的涵节分节，沉降缝一般设置为３厘米。

用适当的涵节加沉降缝加出入口定长凑足涵长，不够或多出部分，用最后一节涵节变化满足，应保证宁长勿短的要求。

具体计算公式为：整个涵长＝１(或2)＋n ×涵节长度＋（n+1）×０.０３＋１(或2) ３、涵洞数量计算及查表注意，在查表时，涵身数量等于表中所查数据乘以各涵节相加的涵身长，而不是乘以总涵长；出入口数量计算时，应注意是否有提高节，当有提高节时，可以直接用查到的出口加上入口数量即可；若无提高节，则用出口数量乘以２则为出入口数量。

４、标高控制设计时，必须满足轨底至盖板顶≥0.41(0.8)米的最低要求，用公式表示为:41.086.0≥---+gbh hjng zxxsmbg ljbg d h H H (0.8)上式中:H——线路中心路肩标高jlbgH——涵洞中心泄水面标高(为未知)z x x s mh——涵洞内部高度hjngd——盖板厚度gbh用上式求出最大的泄水面标高后,再根据拟订的泄水面坡度,反推到上游路肩垂直对下来的泄水面处的标高,再用上式检算是否满足大于等于0.41的要求,如不满足,应适当降低泄水面标高,直到刚好满足时为最佳(因为此时既满足规范要求,又做到了尽量少开挖基础)。

涵长计算实例

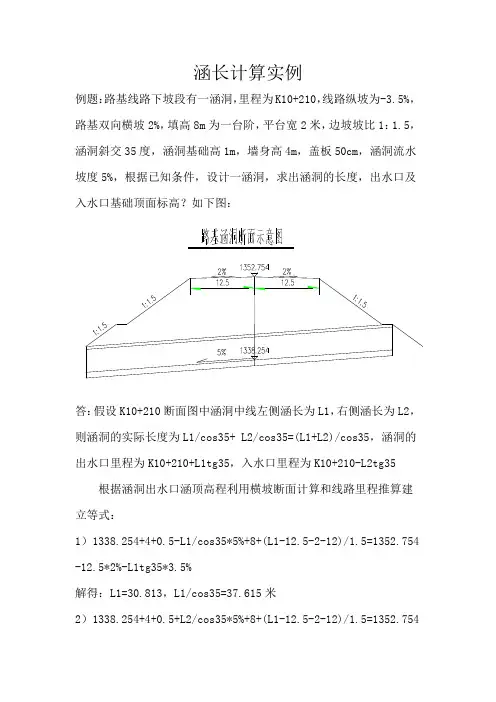

例题：路基线路下坡段有一涵洞，里程为K10+210，线路纵坡为-3.5%，路基双向横坡2%，填高8m为一台阶，平台宽2米，边坡坡比1：1.5，涵洞斜交35度，涵洞基础高1m，墙身高4m，盖板50cm，涵洞流水坡度5%，根据已知条件，设计一涵洞，求出涵洞的长度，出水口及入水口基础顶面标高？如下图：
