RJ-45的制作RJ-45制作方法网线的制作其实非常简单，就是把双绞线的4对8芯网线按一定规则插入到水晶头中，所以这类网线的制作所需材料仅需双绞线和水晶头；所需工具也较简单，通常仅需一把专用压线钳即可。
双绞线网线的制作其实就是网线水晶头的制作，这类网线制作的难点就是不同用途的网线跳线规则不同。
一. 直通RJ-45接头的制作第1步：用双绞线网线钳（当然也可以用其它剪线工具）把五类双绞线的一端剪齐（最好先剪一段符合布线长度要求的网线），然后把剪齐的一端插入到网线钳用于剥线的缺口中，注意网线不能弯，直插进去，直到顶住网线钳后面的挡位，稍微握紧压线钳慢慢旋转一圈（无需担心会损坏网线里面芯线的包皮，因为剥线的两刀片之间留有一定距离，这距离通常就是里面4对芯线的直径），让刀口划开双绞线的保护胶皮，拔下胶皮。
当然也可使用专门的剥线工具来剥皮线。
【小提示】网线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。
剥线过长一则不美观，另一方面因网线不能被水晶头卡住，容易松动；剥线过短，因有包皮存在，太厚，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，当然也不能制作成功了。
第2步：剥除外包皮后即可见到双绞线网线的4对8条芯线，并且可以看到每对的颜色都不同。
每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。
四条全色芯线的颜色为：棕色、橙色、绿色、蓝色。
先把4对芯线一字并排排列，然后再把每对芯线分开（此时注意不跨线排列，也就是说每对芯线都相邻排列），并按统一的排列顺序（如左边统一为主颜色芯线，右边统一为相应颜色的花白芯线）排列。
注意每条芯线都要拉直，并且要相互分开并列排列，不能重叠。
然后用网线钳垂直于芯线排列方向剪齐（不要剪太长，只需剪齐即可）。
自左至右编号的顺序我们定为1.2.3.4.5.6.7.8”。
第3步：左手水平握住水晶头（塑料扣的一面朝下，开口朝右），然后把剪齐、并列排列的8条芯线对准水晶头开口并排插入水晶头中，注意一定要使各条芯线都插到水晶头的底部，不能弯曲（因为水晶头是透明的，所以可以从水晶头有卡位的一面可以清楚地看到每条芯线所插入的位置）。
RJ-45接口线及制作RJ-45连接器的线排列有两种方法，分别是568B和568A，我们常用 568B 方式。
实际上在10M 100M网络中，仅仅使用12 36 这四根线，1000M网络要用所有的。
两边使用同样标准的线称为直通线，用于PC到HUB普通口，HUB普通口到HUB级连口之间的连接。
两边使用不同样标准的线称为级联线，用于PC到PC，HUB普通口到HUB普通口之间的连接。
不按照标准排列的线在100M工作时会出现不可预测的丢包现象。
产生以上丢包的原因是线对之间相互干扰太大，如果你不记得标准，至少应该让12 36 各用一对扭在一起的线，因为他们各自彼此是差分驱动的一对。
遵循EIA／TIA 568B的标准来制作接头。
根据图示，线对是按一定的颜色顺序排列的（1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕）。
需要特别注意的是，绿色条线必须跨越蓝色对线。
这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。
T568A标准描述的线序从左到右依次为：T568B标准描述的线序从左到右依次为：而在什么情况该做成直通线缆，而交叉线缆又该用在什么场合呢？接下来，笔者为大家简单列举一下。
同种设备相连用交叉线，不同设备相连用直通线！！第三步：我们需要把每对都是相互缠绕在一起的线缆逐一解开。
解开后则根据需要接线的规则把几组线缆依次地排列好并理顺，排列的时候应该注意尽量避免线路的缠绕和重叠。
双绞线制作全过程图解第一步：我们首先利用压线钳的剪线刀口剪裁出计划需要使用到的双绞线长度。
第二步：我们需要把双绞线的灰色保护层剥掉，可以利用到压线钳的剪线刀口将线头剪齐，再将线头放入剥线专用的刀口，稍微用力握紧压线钳慢慢旋转，让刀口划开双绞线的保护胶皮。
去皮把一部分的保护胶皮去掉。
在这个步骤中需要注意的是，压线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。
网线的RJ-45接头制作法图解双绞线在网络中的接线标准有以下几种：（1）一一对应接法。
即双绞线的两端芯线要一一对应，即如果一端的第1脚为绿色，另一端的第1脚也必须为绿色的芯线，这样做出来的双绞线通常称之为“直连线”。
但要注意的是4个芯线对通常不分开，即芯线对的两条芯线通常为相邻排列，这个，由于太简单且随意，图上未标出。
这种网线一般是用在集线器或交换机与计算机之间的连接。
（2）1－3、2－6交叉接法。
虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。
这种交叉网线的芯线排列规则是：网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。
这种排列做出来的通常称之为“交叉线.例如，当线的一端从左到右的芯线顺序依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕时，另一端从左到右的芯线顺序则应当依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
这种网线一般用在集线器（交换机）的级连、服务器与集线器（交换机）的连接、对等网计算机的直接连接等情况下。
经常用于两台电脑直接互连传送数据！（3）100M接法。
这是一种最常用的网线制作规则。
所谓100M接法，是指它能满足100M带宽的通讯速率。
它的接法虽然也是一一对应，但每一脚的颜色是固定的，具体是：第1脚——橙白、第2脚——橙色、第3脚——绿白、第4脚——蓝色、第5脚——蓝白、第6脚——绿色、第7脚——棕白、第8脚——棕色，从中可以看出，网线的4对芯线并不全都是相邻排列，第3脚、第4脚、第5脚和第6脚包括2对芯线，但是顺序已错乱。
这种接线方法也是应用于集线器（交换机）与工作站计算机之间的连接，也就是“直连线”所应用的范围。
正线（标准568B）：两端线序一样，线序是：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。
反线（568A）：一端为正线的线序，另一端为：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。
1．Ethernet简介IEEE 802标准给出了局域网(LAN)的标准化参考模型，它只对应于OSI参考模型中的数据链路层与物理层，并将数据链路层划分为逻辑链路控制（LLC）子层与介质访问控制（MAC）子层。
其中，IEEE 802.3标准定义了CSMA/CD总线介质访问控制子层与物理层规范，这也就是Ethernet（以太网）局域网的标准。
构成Ethernet网络连接的两个要素是以太网卡（带收发器）和传输介质（连接电缆）。
2．传输介质最常用的传输介质为双绞线，又分为屏蔽双绞线（shielded twisted pair, STP）和非屏蔽双绞线（unshielded twisted pair, UTP）两种。
根据传输特性，又可分为三类、五类、超五类和六类、七类等，如下表。
1000Base-T, 100Base-TX, 10B 5e 100ase-T1000Base-T, 100Base-TX, 10B6 250ase-T*更详细资料可以参考[3][6]或其他资源。
目前我们最常用的是五类非屏蔽双绞线，由于信号在传输介质中的衰减，因此，五类非屏蔽双绞线的长度不可超过100米。
3．RJ-45EIA/TIA（Electronic Industries Association/Telecommunications Industry Associati on）指定非屏蔽双绞线使用RJ-45接口(ISO8877)。
RJ（registered jack）是电话或计算机网络设备等电信设备的标准物理接口。
上图是RJ-45的插头与插孔示意图。
双绞线中有4对导线，因此接口也相应的有1～8号引脚。
注意在讨论接线顺序以及与信号的对应关系时，总是以引脚标号为准，母口与公口相连接时，也总是使标号一一对应。
4．接线方法（1）双绞线的示意图如下：（2）双绞线与水晶头(RJ-45公口)的连接方法有两种标准，一是T-568B（常用），二是T-568A，如下图：（3）平行线（Straight through cable）与交叉线（Crossover cable）由于存在以上两种标准，一根双绞线的两头都可以采取任一标准与RJ-45水晶头进行连接，于是出现了平行线与交叉线的差别。

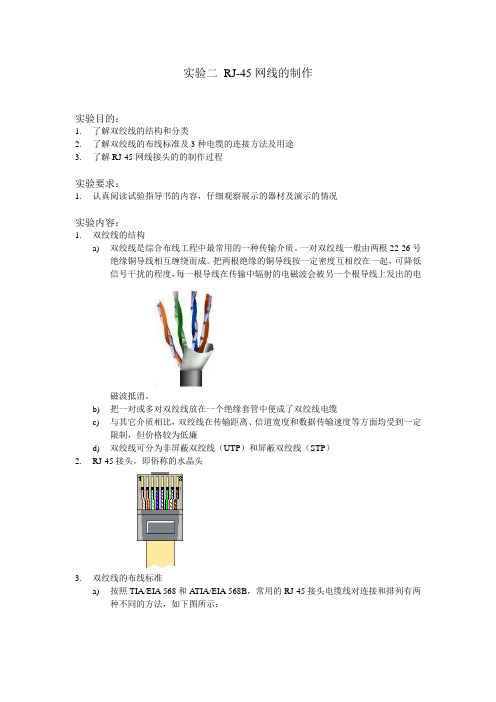

实验二RJ-45网线的制作实验目的：1.了解双绞线的结构和分类2.了解双绞线的布线标准及3种电缆的连接方法及用途3.了解RJ-45网线接头的的制作过程实验要求：1.认真阅读试验指导书的内容，仔细观察展示的器材及演示的情况实验内容：1.双绞线的结构a)双绞线是综合布线工程中最常用的一种传输介质。
一对双绞线一般由两根22-26号绝缘铜导线相互缠绕而成。
把两根绝缘的铜导线按一定密度互相绞在一起，可降低信号干扰的程度，每一根导线在传输中辐射的电磁波会被另一个根导线上发出的电磁波抵消。
b)把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆c)与其它介质相比，双绞线在传输距离、信道宽度和数据传输速度等方面均受到一定限制，但价格较为低廉d)双绞线可分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）2.RJ-45接头，即俗称的水晶头3.双绞线的布线标准a)按照TIA/EIA 568和A TIA/EIA 568B，常用的RJ-45接头电缆线对连接和排列有两种不同的方法，如下图所示：b)一个线对中的两条铜导线没有本质的差别，只是颜色上的不同。
工程上使用较多的是T568B 方法4.3种电缆的不同连接方法及用途a)直通电缆。
一般用于连接工作站和集线器（或交换机）或配线架与集线器，线缆两端的RJ-45接头中的线序完全相同（都是T568A或T568B）b)打纽电缆。
一般用于连接集线器（或交换机）与集线器（或交换机），线缆两端的RJ-45接头中的线序不同（一端是T568A，一端是T568B）c)反转电缆。
一般用于连接通信设备的控制台端口，用于RJ-45与RS-232之间的转换，其线序与T568A或T568B标准无关5.RJ-45电缆的制作过程a)先抽出一小段线，然後先把外皮剥除一段b)将双绞线反向缠绕开c)根据标准排线：注意这里是非常重要d)铰齐线头e)插入插头f)用打线钳夹紧g)使用测试仪测试。

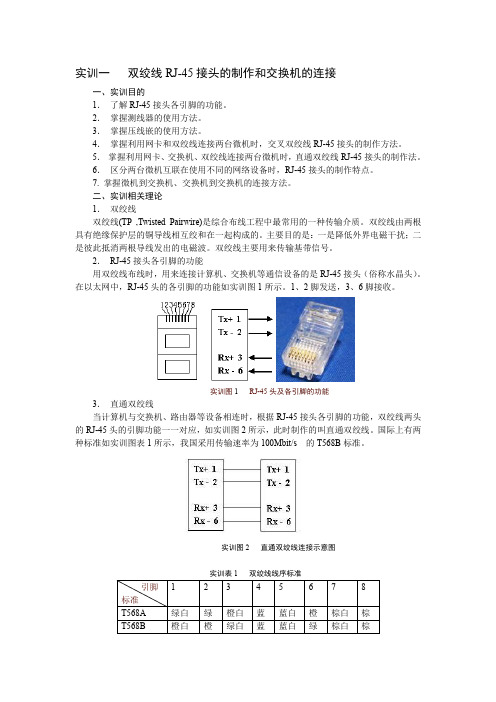

实训一双绞线RJ-45接头的制作和交换机的连接一、实训目的1．了解RJ-45接头各引脚的功能。
2．掌握测线器的使用方法。
3．掌握压线嵌的使用方法。
4．掌握利用网卡和双绞线连接两台微机时，交叉双绞线RJ-45接头的制作方法。
5．掌握利用网卡、交换机、双绞线连接两台微机时，直通双绞线RJ-45接头的制作法。
6．区分两台微机互联在使用不同的网络设备时，RJ-45接头的制作特点。
7. 掌握微机到交换机、交换机到交换机的连接方法。
二、实训相关理论1．双绞线双绞线(TP ,Twisted Pairwire)是综合布线工程中最常用的一种传输介质。
双绞线由两根具有绝缘保护层的铜导线相互绞和在一起构成的。
主要目的是：一是降低外界电磁干扰；二是彼此抵消两根导线发出的电磁波。
双绞线主要用来传输基带信号。
2．RJ-45接头各引脚的功能用双绞线布线时，用来连接计算机、交换机等通信设备的是RJ-45接头（俗称水晶头）。
在以太网中，RJ-45头的各引脚的功能如实训图1所示。
1、2脚发送，3、6脚接收。
实训图1 RJ-45头及各引脚的功能3．直通双绞线当计算机与交换机、路由器等设备相连时，根据RJ-45接头各引脚的功能，双绞线两头的RJ-45头的引脚功能一一对应，如实训图2所示，此时制作的叫直通双绞线。
国际上有两种标准如实训图表1所示，我国采用传输速率为100Mbit/s的T568B标准。
实训图2 直通双绞线连接示意图实训表1 双绞线线序标准4．交叉双绞线当两个计算机的以太网卡直接相连以及集线器或交换机的两个普通端口相连时，由于双方的各引脚功能相同，为了能正常通信，根据RJ-45接头各引脚的功能，一方的接收应与另一方的发送相连接，如实训图3所示，（即1与3交换，2与6交换）。
由表1-1可知，当一端采用T568B时，另一端采用T568A即可。
实训图3 交叉双绞线连接示意图5．测线器（测试仪）网线制作完毕后，还要检验一下网线是否能够连通，用来测试网线的工具叫测线器，如实训图4所示。
网线的RJ-45接头制作法图解双绞线在网络中的接线标准有以下几种：（1）一一对应接法。
即双绞线的两端芯线要一一对应，即如果一端的第1脚为绿色，另一端的第1脚也必须为绿色的芯线，这样做出来的双绞线通常称之为“直连线”。
但要注意的是4个芯线对通常不分开，即芯线对的两条芯线通常为相邻排列，这个，由于太简单且随意，图上未标出。
这种网线一般是用在集线器或交换机与计算机之间的连接。
（2）1－3、2－6交叉接法。
虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。
这种交叉网线的芯线排列规则是：网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。
这种排列做出来的通常称之为“交叉线.例如，当线的一端从左到右的芯线顺序依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕时，另一端从左到右的芯线顺序则应当依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
这种网线一般用在集线器（交换机）的级连、服务器与集线器（交换机）的连接、对等网计算机的直接连接等情况下。
经常用于两台电脑直接互连传送数据！（3）100M接法。
这是一种最常用的网线制作规则。
所谓100M接法，是指它能满足100M带宽的通讯速率。
它的接法虽然也是一一对应，但每一脚的颜色是固定的，具体是：第1脚——橙白、第2脚——橙色、第3脚——绿白、第4脚——蓝色、第5脚——蓝白、第6脚——绿色、第7脚——棕白、第8脚——棕色，从中可以看出，网线的4对芯线并不全都是相邻排列，第3脚、第4脚、第5脚和第6脚包括2对芯线，但是顺序已错乱。
这种接线方法也是应用于集线器（交换机）与工作站计算机之间的连接，也就是“直连线”所应用的范围。
正线（标准568B）：两端线序一样，线序是：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。
反线（568A）：一端为正线的线序，另一端为：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。
