博世力士乐系统特点

挖掘机力士乐液压系统分析解读液压系统概述液压系统是挖掘机中非常重要的一个系统，它主要是利用流体（液体或气体）在传递压力时的性质来实现各种机械运动。

在挖掘机中，液压系统应用广泛，比如液压缸、液压马达、液压泵等等。

其中力士乐是液压系统领域的知名品牌，其液压系统在挖掘机中也常被使用。

液压系统由几个主要组件组成，例如：液压油箱、液压泵、压力控制阀、扭转控制阀、比例控制阀、液压缸、液压马达、油管、滤清器等。

液压系统配备了必要的仪器和仪表（如压力表、热表、流量表、温度计等）来监测系统的运行情况，以保证液压系统在正常情况下运行。

力士乐液压系统力士乐作为液压系统领域的专家，其液压系统在挖掘机中得到广泛应用。

力士乐液压系统由多个组件构成，其中主要包括：液压泵力士乐液压泵是一种可变转速、轴向柱塞机构的过量式泵。

它通过控制分配体的位置和角度来实现输出流量的连续调整，满足挖掘机在不同功率工况下的操作需要。

液压缸液压缸是力士乐液压系统中的重要组成部分，用于实现各种动作，例如：翻转、伸缩、升起、旋转等。

液压缸受到液压系统的压力控制，并且通过各种控制阀的控制来改变各种动作的速度和力度。

液压马达液压马达也是力士乐液压系统中的重要组件，它主要用于将油液转换成转速或扭矩用于实现各种动作。

控制阀液压系统中的控制阀作为控制油液流动的关键元件，可以实现对压力、流量和方向等参数的控制。

常见的控制阀有比例控制阀、分配阀、压力阀、单向阀等。

液压油箱液压油箱是力士乐液压系统中存储液压油的地方。

它可以作为油液的储备，也可以用来散热，从而保证液压系统的稳定运行。

力士乐液压系统的运行原理力士乐液压系统的运行是基于流体力学原理的。

当液压泵工作时，会在液压系统中形成一定的压力，将油液送入各个液压元件中，通过各种控制阀的开启和关闭来实现液压缸、液压马达的运作。

液压泵通过液压油箱中的油液提供能量，而液压缸和液压马达则将这些能量转化成机械动力。

液压缸的作用是将液压能转化为各种机械运动，例如：升起和下降、旋转等。

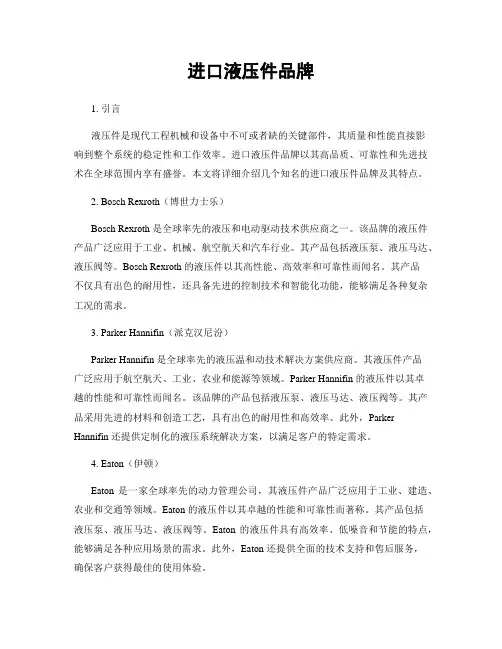

进口液压件品牌1. 引言液压件是现代工程机械和设备中不可或者缺的关键部件，其质量和性能直接影响到整个系统的稳定性和工作效率。

进口液压件品牌以其高品质、可靠性和先进技术在全球范围内享有盛誉。

本文将详细介绍几个知名的进口液压件品牌及其特点。

2. Bosch Rexroth（博世力士乐）Bosch Rexroth 是全球率先的液压和电动驱动技术供应商之一。

该品牌的液压件产品广泛应用于工业、机械、航空航天和汽车行业。

其产品包括液压泵、液压马达、液压阀等。

Bosch Rexroth 的液压件以其高性能、高效率和可靠性而闻名。

其产品不仅具有出色的耐用性，还具备先进的控制技术和智能化功能，能够满足各种复杂工况的需求。

3. Parker Hannifin（派克汉尼汾）Parker Hannifin 是全球率先的液压温和动技术解决方案供应商。

其液压件产品广泛应用于航空航天、工业、农业和能源等领域。

Parker Hannifin 的液压件以其卓越的性能和可靠性而闻名。

该品牌的产品包括液压泵、液压马达、液压阀等。

其产品采用先进的材料和创造工艺，具有出色的耐用性和高效率。

此外，Parker Hannifin 还提供定制化的液压系统解决方案，以满足客户的特定需求。

4. Eaton（伊顿）Eaton 是一家全球率先的动力管理公司，其液压件产品广泛应用于工业、建造、农业和交通等领域。

Eaton 的液压件以其卓越的性能和可靠性而著称。

其产品包括液压泵、液压马达、液压阀等。

Eaton 的液压件具有高效率、低噪音和节能的特点，能够满足各种应用场景的需求。

此外，Eaton 还提供全面的技术支持和售后服务，确保客户获得最佳的使用体验。

5. 海德沃（Hawe）海德沃（Hawe）是一家总部位于德国的液压技术公司，其液压件产品广泛应用于工业、机械和农业等领域。

海德沃的液压件以其卓越的质量和可靠性而闻名。

其产品包括液压泵、液压马达、液压阀等。

德国博世-力士乐公司产品介绍佚名【期刊名称】《《流体传动与控制》》【年(卷),期】2012(000)002【总页数】2页(P57-58)【正文语种】中文1 德国博世-力士乐公司概况博世-力士乐公司2010年销售额约630亿美元，毛利润215亿美元，毛利润率34%，净利润33亿美元，净利润率5.27%。

博世-力士乐在汽车、工业和电动工具及家电三大部门的销售额中，分别占59.4%、14.1%和26.5%。

其中在本土销售占23%、在美国销售占11.7%、在中国销售占10%。

博世-力士乐公司液压销售额约占全球1/5，在中国销售约3.1亿美元，约占中国液压市场的6%。

博世-力士乐公司的研发费约占销售额的8.1%，其中约80%用于汽车产品开发，12.2%用于电动工具及家电，仅7.8%用于工业，可见液压研发费仅2亿美元左右，低于派克公司（3.16亿美元）。

博世-力士乐公司有28.35万员工，其中6.3万在亚太。

公司研发人员2.6万人，约占9.1%，在亚太地区有7000个研发人员，主要在东京和上海两个研发中心。

在中国有23个制造厂与研发部门，其中上海有5个。

2011年5月，博世-力士乐投资1亿美元在常州武进扩建新厂，总占地面积达166664平方米，其中建筑面积为87000平方米。

新厂生产液压缸、阀、全套液压动力站以及线性传动技术元件和气动产品。

2 特色产品技术性能2.1 高性能双斜盘泵在斜盘泵向紧凑、高压发展的历程中，力士乐的双斜泵结构（图1）是一项重大革新，这一发明不仅将柱塞孔与驱动轴由平行布置变成倾斜布置而使斜盘泵更加紧凑，而且引入了球面配流盘结构。

平面配流盘在高压区与低压区的油膜间隙差别很大，即缸筒端面与配流盘端面是倾斜而不是平行的，球面配流盘在高压区与低压区的油膜间隙差别较小。

双斜泵结构的另一个优点是减小了配流盘尺寸，从而降低了配流盘摩擦副的PV值，并且减小了高压力对缸筒的倾覆力矩。

目前在斜轴泵/斜轴马达中也已普遍采用球面配流盘结构。

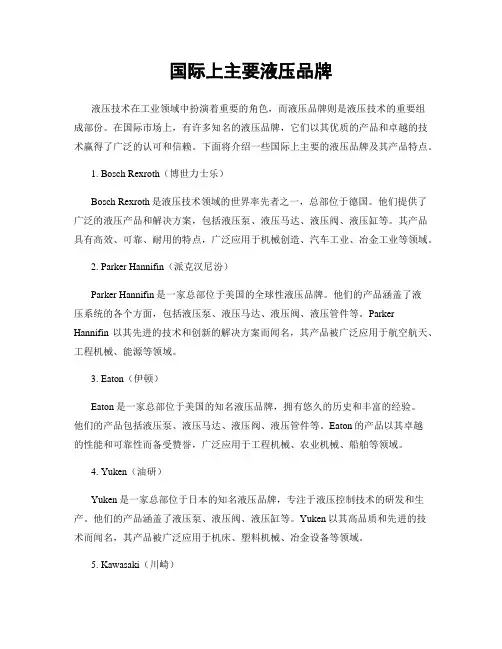

国际上主要液压品牌在当今世界，液压技术已经成为各行各业中不可或者缺的重要组成部份。

而在液压技术中，液压品牌的选择更是至关重要。

本文将介绍国际上主要液压品牌，匡助读者更好地了解各个品牌的特点和优势。

一、Bosch Rexroth1.1 Bosch Rexroth是德国力士乐公司的液压品牌，拥有悠久的历史和丰富的经验。

1.2 该品牌的产品涵盖液压泵、阀、马达等各种液压元件，广泛应用于工程机械、冶金、航空航天等领域。

1.3 Bosch Rexroth的产品质量可靠，性能稳定，深受用户信赖。

二、Parker Hannifin2.1 Parker Hannifin是美国帕克汉尼芬公司的液压品牌，是全球率先的液压系统和控制技术供应商。

2.2 该品牌的产品包括液压泵、阀、油缸等，广泛应用于汽车、航空航天、农业等领域。

2.3 Parker Hannifin以其创新的技术和卓越的品质赢得了客户的好评，是液压行业的佼佼者。

三、Eaton3.1 Eaton是美国伊顿公司的液压品牌，拥有百年历史，是全球液压技术的领军企业之一。

3.2 该品牌的产品涵盖液压泵、阀、马达等，广泛应用于建造机械、石油化工、水利工程等领域。

3.3 Eaton的产品质量稳定可靠，性能优异，深受用户信赖和好评。

四、Yuken4.1 Yuken是日本优克液压公司的液压品牌，是全球知名的液压元件创造商。

4.2 该品牌的产品包括液压阀、泵、油缸等，广泛应用于机床、塑料机械、模具等领域。

4.3 Yuken以其精湛的创造工艺和优质的产品赢得了客户的认可，是液压行业的重要参预者。

五、Hydac5.1 Hydac是德国海德克公司的液压品牌，是全球率先的液压系统解决方案供应商。

5.2 该品牌的产品涵盖滤芯、油液传感器、液压阀等，广泛应用于工程机械、石油化工、风力发电等领域。

5.3 Hydac以其先进的技术和卓越的服务赢得了客户的信赖和赞誉，是液压行业的领军企业之一。

国际上主要液压品牌液压技术在工业领域中扮演着重要的角色，而液压品牌则是液压技术的重要组成部份。

在国际市场上，有许多知名的液压品牌，它们以其优质的产品和卓越的技术赢得了广泛的认可和信赖。

下面将介绍一些国际上主要的液压品牌及其产品特点。

1. Bosch Rexroth（博世力士乐）Bosch Rexroth是液压技术领域的世界率先者之一，总部位于德国。

他们提供了广泛的液压产品和解决方案，包括液压泵、液压马达、液压阀、液压缸等。

其产品具有高效、可靠、耐用的特点，广泛应用于机械创造、汽车工业、冶金工业等领域。

2. Parker Hannifin（派克汉尼汾）Parker Hannifin是一家总部位于美国的全球性液压品牌。

他们的产品涵盖了液压系统的各个方面，包括液压泵、液压马达、液压阀、液压管件等。

Parker Hannifin以其先进的技术和创新的解决方案而闻名，其产品被广泛应用于航空航天、工程机械、能源等领域。

3. Eaton（伊顿）Eaton是一家总部位于美国的知名液压品牌，拥有悠久的历史和丰富的经验。

他们的产品包括液压泵、液压马达、液压阀、液压管件等。

Eaton的产品以其卓越的性能和可靠性而备受赞誉，广泛应用于工程机械、农业机械、船舶等领域。

4. Yuken（油研）Yuken是一家总部位于日本的知名液压品牌，专注于液压控制技术的研发和生产。

他们的产品涵盖了液压泵、液压阀、液压缸等。

Yuken以其高品质和先进的技术而闻名，其产品被广泛应用于机床、塑料机械、冶金设备等领域。

5. Kawasaki（川崎）Kawasaki是一家总部位于日本的知名液压品牌，其液压产品在全球范围内享有盛誉。

他们的产品包括液压泵、液压马达、液压阀等。

Kawasaki的产品以其高效、节能的特点而受到广泛认可，广泛应用于工程机械、冶金设备、船舶等领域。

除了上述品牌之外，还有一些其他国际上知名的液压品牌，如Atos、Dantal、Hydac等。

NingBo DeLanBo Hydraulic Power Equipment Co.,Ltd GFT 系列高速壳转减速机GFT series of high speed cranked shell reducer◆概述 IntroductionＧＦＴ系列紧凑型高速壳转减速机是传动机构中的理想减速部件。

由于其结构形式特别紧凑，因此这种减速机能应用在安装环境极端困难的地方。

该产品采用先进的设计技术和先进的加工手段，有效地保证了高的承载能力和运行的可靠性。

ＧＦＴ减速机不仅符合力士乐型系列标准，还可根据具体需要，设计提供与意大利布雷维尼、日本帝人、不二越、ＫＹＢ、Ｆａｉｒｆｉｅｌｄ　或萨澳相似的替代产品。

由于本公司具有很强的创新设计能力，因此我们可为客户提供咨询服务和合理选型，以期为客户找到最适合的产品解决方案。

根据设计要求，减速机不仅能与力士乐型定量或变量液压马达相连接．如有必要也可以与其它液压马达相匹配。

减速机输入端可根据需要安装弹簧制动、液压释放的多片式停车制动器。

制动器的静制动扭矩与所配液压马达输入扭矩相适应（一般大于１．５倍）。

对于某些减速机还可根据要求安装机械脱开离台器，以便在紧急情况下由其他设备牵引。

防止液压元件被损坏。

该类减速机产品已广泛用于旋挖钻机的主辅卷扬和履带行走驱动．履带起重机的主辅、变幅卷扬和履带驱动、各种钻机履带驱动、压路机、高空作业车轮子驱动、铣刨机和煤矿掘进机的动力头和行走驱动．船舶克令吊、码头和集装箱起重机的驱动机构。

产品不但已在国内三一重工、徐工集团、中联重科等重点用户中使用，并出口到东南亚、印度、韩国、荷兰和俄罗斯等地区及国家。

ＧＦＴ　ｓｅｒｉｅｓ　ｏｆ　ｃｏｍｐａｃｔ　ｈｉｇｈ　ｓｐｅｅｄ　ｃｒａｎｋｅｄ　ｓｈｅｌｌ　ｒｅｄｕｃｅｒ　ｉｓ　ａ　ｉｄｅａｌ　ｓｐｅｅｄ　ｒｅｄｕｃｅ　ｐａｒｔ　ｉｎ　ｔｈｅ　ｒｏｔａｔｉｎｇ　ｍｅｃｈａｎｉｓｍ．　Ｄｕｅ　ｔｏ　ｉｔｓ　ｃｏｍｐａｃｔ　ｓｔｒｕｃｔｕｒｅ，　ｉｔ　ｃｏｕｌｄ　ｂｅ　ｕｓｅｄ　ｉｎ　ｔｈｅ　ｓｅｖｅｒｅｌｙ　ｈａｒｄ　ｉｎｓｔａｌｌａｔｉｏｎ　ｃｏｎｄｉｔｉｏｎｓ．　Ｔｈｅ　ａｄｖａｎｃｅｄ　ｄｅｓｉｇｎｓ　ａｓ　ｗｅｌｌ　ａｓ　ｔｈｅ　ｐｒｏｃｅｓｓ　ｔｅｃｈｎｏｌｏｇｙ　ｇｕａｒａｎｔｅｅ　ｔｈｅ　ｈｉｇｈ　ｂｅａｒｉｎｇ　ｃａｐａｃｉｔｙ　ａｎｄ　ｔｈｅ　ｏｐｅｒａｔｉｏｎ　ｌｉａｂｉｌｉｔｙ．ＧＦＴ　ｓｅｒｉｅｓ　ｓｐｅｅｄ　ｒｅｄｕｃｅｒｓ　ｎｏｔ　ｏｎｌｙ　ｍｅｅｔ　ｔｈｅ　Ｂｏｓｃｈ－Ｒｅｘｒｏｔｈ　ｓｔａｎｄａｒｄｓ　ｂｕｔ　ａｌｓｏ　ｃｏｕｌｄ　ｏｆｆｅｒ　ｔｈｅ　ｓｕｒｒｏｇａｔｅ　ｓｉｍｉｌａｒ　ｔｏ　Ｂｒｅｖｉｎｉ，　Ｔｅｊｉｎ，　Ｎａｃｈｉ，　ＫＹＢ，　Ｆａｉｒｆｉｅｌｄ　ｏｒ　Ｓａｕｅｒ　ａｃｃｏｒｄｉｎｇ　ｔｏ　ｔｈｅ　ｓｐｅｃｉｆｉｃ　ｄｅｍａｎｄｓ　ａｎｄ　ｄｅｓｉｇｎ．　Ｆｏｒ　ｗｅ　ｈａｖｅ　ｓｔｒｏｎｇ　ｃｒｅａｔｉｖｅ　ｓｔｙｌｅ　ｏｆ　ｄｅｓｉｇｎ　ｃａｐａｃｉｔｙ，　ｗｅ　ｃｏｕｌｄ　ｐｒｏｖｉｄｅ　ｔｈｅ　ｃｕｓｔｏｍｅｒｓ　ｗｉｔｈ　ｔｈｅ　ｃｏｎｓｕｌｔｉｎｇ　ｓｅｒｖｉｃｅ　ａｎｄ　ｓｕｉｔａｂｌｅ　ｔｙｐｅ　ｓｅｌｅｃｔｉｏｎ　ｔｏ　ｆｉｎｄ　ｔｈｅ　ｏｐｔｉｍａｌ　ｐｒｏｄｕｃｔｓ　ｒｅｓｏｌｕｔｉｏｎ　ｆｏｒ　ｔｈｅ　ｃｌｉｅｎｔｓ．Ａｓ　ｐｅｒ　ｔｈｅ　ｄｅｓｉｇｎ　ｄｅｍａｎｄ，　ｔｈｅ　ｓｐｅｅｄ　ｒｅｄｕｃｅｒｓ　ｃｏｕｌｄ　ｃｏｎｎｅｃｔ　ｗｉｔｈ　ｔｈｅ　Ｂｏｓｃｈ－Ｒｅｘｒｏｔｈ　ｃｏｎｓｔａｎｔ　ａｎｄ　ｖａｒｉａｂｌｅ　ｈｙｄｒａｕｌｉｃ　ｍｏｔｏｒｓ　ａｎｄ　ａｔ　ｔｈｅ　ｓａｍｅ　ｔｉｍｅ　ｃｏｕｌｄ　ｍａｔｃｈ　ｔｈｅ　ｏｔｈｅｒ　ｈｙｄｒａｕｌｉｃ　ｍｏｔｏｒｓ　ｉｆ　ｎｅｃｅｓｓａｒｙ．　Ｔｈｅ　ｉｎｐｕｔ　ｅｎｄ　ｏｆ　ｔｈｅ　ｒｅｄｕｃｅｒｓ　ｃｏｕｌｄ　ｂｅ　ｅｑｕｉｐｐｅｄ　ｗｉｔｈ　ｓｐｒｉｎｇ　ｂｒａｋｅ　ａｎｄ　ｔｈｅ　ｍｕｌｔｉ－ｐｌａｔｅ　ｈｙｄｒａｕｌｉｃ　ｒｅｌｅａｓｅ　ｐａｒｋｉｎｇ　ｂｒａｋｅ　ａｃｃｏｒｄｉｎｇ　ｔｏ　ｄｉｆｆｅｒｅｎｔ　ｎｅｅｄｓ．　Ｔｈｅ　ｓｔａｔｉｃ　ｂｒａｋｉｎｇ　ｔｏｒｑｕｅ　ｏｆ　ｔｈｅ　ｂｒａｋｅ　ｇｏｅｓ　ｗｉｔｈ　ｔｈｅ　ｈｙｄｒａｕｌｉｃ　ｍｏｔｏｒ’ｓ　ｉｎｐｕｔ　ｔｏｒｑｕｅ　（ｇｅｎｅｒａｌｌｙ　１．５　ｔｉｍｅｓ　ｂｉｇｇｅｒ）．　Ａｃｃｏｒｄｉｎｇ　ｔｏ　ｄｉｆｆｅｒｅｎｔ　ｎｅｅｄｓ，　ｓｏｍｅ　ｒｅｄｕｃｅｒｓ　ｃｏｕｌｄ　ａｌｓｏ　ｂｅ　ｅｑｕｉｐｐｅｄ　ｗｉｔｈ　ｍｅｃｈａｎｉｃａｌｌｙ　ｆａｌｌｉｎｇ　ｏｆｆ　ｃｌｕｔｃｈ　ｔｏ　ｂｅ　ｔｏｗｅｄ　ｂｙ　ｏｔｈｅｒ　ｅｑｕｉｐｍｅｎｔ　ｕｎｄｅｒ　ｅｍｅｒｇｅｎｃｙ，　ｂｙ　ｗｈｉｃｈ　ｔｈｅ　ｈｙｄｒａｕｌｉｃ　ｃｏｍｐｏｎｅｎｔｓ　ｃｏｕｌｄ　ａｖｏｉｄ　ｂｅｉｎｇ　ｄａｍａｇｅｄ．ｏｔｈｅｒ　ｐｒｏｄｕｃｔｓ　ｗｉｔｈ　ｄｉｆｆｅｒｅｎｔ　ｉｎｓｔａｌｌａｔｉｏｎ　ｓｉｚｅ　ａｎｄ　ｇｅａｒ　ｒａｔｉｏ．　Ｉｆ　ｙｏｕ　ｎｅｅｄ　ｕｓ　ｐｌｅａｓｅ　ｄｏｎ’ｔ　ｈｅｓｉｔａｔｅ　ｔｏ　ｃｏｎｔａｃｔ　ｕｓ．Ｔｈｉｓ　ｔｙｐｅ　ｏｆ　ｒｅｄｕｃｅｒｓ　ｈａｓ　ｂｅｅｎ　ｂｒｏａｄｌｙ　ｕｓｅｄ　ｆｏｒ　ｔｈｅ　ｗｉｎｃｈｅｓ　ｏｆ　ｔｈｅ　ｒｏｔａｒｙ　ｄｒｉｌｌｉｎｇ　ｒｉｇ　ａｎｄ　ａｌｓｏ　ｆｏｒ　ｔｈｅ　ｂａｎｄ　ｔｒａｃｋ　ｄｒｉｖｉｎｇ．　Ａｎｄ　ｔｈｅｙ　ｃｏｕｌｄ　ａｌｓｏ　ａｐｐｌｙ　ｔｏ　ｔｈｅ　ｂａｎｄ　ｔｒａｃｋ　ｈｏｉｓｔ，　ａｍｐｌｉｔｕｄｅ　ｗｉｎｃｈｅｓ　ａｎｄ　ｂａｎｄ　ｔｒａｃｋ　ｄｒｉｖｉｎｇ，　ｍａｎｙ　ｋｉｎｄｓ　ｏｆ　ｂａｎｄ　ｔｒａｃｋ　ｄｒｉｖｉｎｇ　ｆｏｒ　ｄｒｉｌｌｉｎｇ　ｒｉｇ，　ｒｏａｄ　ｒｏｌｌｅｒ，　ｗｈｅｅｌｓ　ｄｒｉｖｉｎｇ　ｆｏｒ　ａｌｏｆｔ　ｗｏｒｋ，　ｐｏｗｅｒ　ｈｅａｄ　ａｎｄ　ｍｏｖｅ　ｄｒｉｖｉｎｇ　ｆｏｒ　ｔｈｅ　ｍｉｌｌｉｎｇ　ｍａｃｈｉｎｅ　ａｎｄ　ｔｈｅ　ｍｉｎｅ　ｔｕｎｎｅｌｉｎｇ　ｍａｃｈｉｎｅ　ａｎｄ　ａｌｓｏ　ｔｏ　ｔｈｅ　ｄｒｉｖｉｎｇ　ｆａｃｉｌｉｔｙ　ｆｏｒ　ｓｈｉｐｐｉｎｇ　ｃｒａｎｅｓ，　ｗｈａｒｆ　ａｎｄ　ｃｏｎｔａｉｎｅｒｓ　ｈｏｉｓｔ．　Ｔｈｅ　ｐｒｏｄｕｃｔｓ　ｎｏｔ　ｏｎｌｙ　ｈａｖｅ　ｇｏｎｅ　ｔｏ　Ｓａｎｙ，　ＸＣＭＧ　ａｎｄ　Ｚｏｏｍｌｉｏｎ　ｂｕｔ　ａｌｓｏ　ｈａｖｅ　ｂｅｅｎ　ｅｘｐｏｒｔｅｄ　ｔｏ　Ｓｏｕｔｈｅａｓｔ　Ａｓｉａ，　Ｉｎｄｉａ，　Ｋｏｒｅａｎ，　ｔｈｅ　Ｎｅｔｈｅｒｌａｎｄｓ　ａｎｄ　Ｒｕｓｓｉａ．◆型号说明SpecificationsＧＦＴ ＸＸ Ｘ Ｘ　—　ＸＸ ＸＸ　—　ＸＸＸ适配液压马达型号 Ｔｙｐｅ　ｏｆ　ａｄａｐｔｉｖｅ　ｈｙｄｒａｕｌｉｃ　ｍｏｔｏｒ减速机总传动比 Ｇｅｎｅｒａｌ　ｒｏｔａｔｉｎｇ　ｒａｔｉｏ　ｏｆ　ｔｈｅ　ｒｅｄｕｃｅｒＢ表示带停车制动器，无表示不带停车制动器Ｂ　ｓｈｏｗｓ　ｔｈｅ　ａｃｃｅｓｓ　ｏｆ　ｐａｒｋｉｎｇ　ｂｒａｋｅ　ａｎｄ　ｖｉｃｅ　ｖｅｒｓａ减速机传动级数 Ｒｏｔａｔｉｎｇ　ｐｒｏｇｒｅｓｓｉｏｎＴ为履带驱动减速机，Ｗ为绞车驱动减速机Ｌ为轮子驱动减速机，Ｄ为动力头驱动减速机Ｔ　Ｂａｎｄ　ｔｒａｃｋ　ｄｒｉｖｉｎｇ　ｒｅｄｕｃｅｒ Ｗ　Ｗｉｎｃｈ　ｄｒｉｖｉｎｇ　ｒｅｄｕｃｅｒＬ　Ｗｈｅｅｌｓ　ｄｒｉｖｉｎｇ　ｒｅｄｕｃｅｒ Ｄ　Ｐｏｗｅｒ　ｈｅａｄ　ｄｒｉｖｉｎｇ　ｒｅｄｕｃｅｒ减速机最大输出扭矩（ｋＮ·ｍ）Ｍａｘｉｍｕｍ　ｏｕｔｐｕｔ　ｔｏｒｑｕｅ　ｏｆ　ｔｈｅ　ｒｅｄｕｃｅｒ　（ＫＮ．ｍ） Ｎｉｎｇｂｏ　ｄｅ　ｌａｎ　ｂｏ　ｈｉ　ｇｈ　ｓｐｅｅｄ　ｈｙｄｒａｕｌｉｃ　ｃｒａｎｋｅｄ　ｓｈｅｌｌ　ｒｅｄｕｃｅｒ　◆型号举例 Speci fi cation exampleＧＦＴ６０Ｔ３－Ｂ８６－Ａ２ＦＥ８０／６１ＷＶＺＬ１０表示该减速机最大输出扭矩为６０ＫＮ·ｍ，用于行走驱动，采用三级行星减速，带停车制动器，总传动比为８６，所配液压马达型号为Ａ２ＦＥ８０／６１ＷＶＺＬ１０。

行走机械液压控制系统如今，移动式工程机械领域高度注重对液压控制和电子技术的运用，已有几种不同类型的工程机械引入了电-液控制系统。

因此，力士乐提供具有各种专用特性的不同控制系统一般而言，可按基本设计分为以下几类：一、与负载压力有关的中位开启系统当阀芯在中位时，液压泵管路与回油路相连。

通过这种连接方式，泵在低速运行期间的多余流量会经过阀流回油箱。

力士乐为用户提供以下控制方式的中位开启型设计：1.1节流控制(DS)这套系统最初是为定排量泵而开发的，但也可用于带功率控制器的可变排量液压泵。

但在这两种情形下，泵都无法按当前的需要来输出流量，而只能输出最大流量。

当阀芯在中位时，泵的全部流量回到油箱，中位油路(1). 只产生较小的压降。

当阀芯(2) 移动时，中位管路上的收缩横截面积对油液起到节流的作用，以至于油泵的出口压力最终升高到与液压能耗环节的负载压力相匹配。

与此同时，打开了由液压泵到液压能耗环节的管路连接。

一旦液压泵的压力超出负载压力，油液就开始从泵流向液压能耗环节（= 开始移动）。

当多个液压能耗环节并联运行时，依赖于负载压力的特性使得流量优先进入压力最低的液压能耗环节节流控制的优点·结构简单，坚固耐用，因为阀块中除了主阀芯之外再无其它运动件·简单的结果设计，意味着元件成本低，系统调整方便·对污染的敏感性较低·与负载有关的精细控制特性·开环控制，因而具有出色的稳定性·在全速运行时具有较高的效率·通过串联回路，可轻易实现客户偏好的运行方式力士乐中位开启型控制块：·中位开启型控制块MO·中位开启型控制块M8·中位开启型控制块SM·中位开启型控制块SB1-OC系统采用节流控制方式的典型实例·履带式挖掘机·大型挖掘机·滑移装载机·电动叉车·起重机1.2正控制(PC)正控制代表了中位开启型系统的新发展。

如今，力士乐的这套模块化结构的培训系统可以无缝地融入专业技术和工业应用解决方案，因而能准确地满足资格认证级的行业培训要求。

有了这套培训系统，无论是初学者还是专业人士，都能在液压、气动、电气传动与控制技术、以及机电控制和自动化领域，通过循序渐进的培训掌握实际应用技能和各种专业知识。

博世力士乐教学培训系统简介
领先的传动与控制知识传播网
络
传动与控制学院
ProLine专业型液压教学培
训系统DS4
模块化Proline DS4 培训系
统配备有开/关，比例和行走液
压系统。

DS4包括2套独立的工作面。

EcoLine经济型液压教学培训系
统
EcoLine经济型液压教学培训系统
旨在介绍液压原理。

它由一个牢固的格子框架，能安装
6种不同尺寸的阀和元件。

液压测量技术教学培训系统这种高端检测设备，用于复杂系统要求很高的场合。

可至多使用6个检测口，对整个液压操作系统进行检测。

三位六通换向控制阀块 (open center) 液压控制技术在液压控制技术起初，加工机械厂的加工运动的速度取决于控制阀的横截面与液压流体的粘度。

对于速度的灵敏控制只能通过严格操纵才能实现。

接着，根据3位6通换向阀的原理对第一个控制阀块做一个重大改进，就使得一个机床工人同时相应地控制几个加工运动成为可能。

下面用M1控制阀块的例子来图解这个工作原理M1单阀块截面图在阀杆中位，油液通过铸造的通道无压的从P口流到T口〔中位循环〕，泵和执行机构工作油路的接口A和B连接切断。

可利用机械式的手柄或依靠液压方式在a1或b1口引入先导压力，使阀杆离开中位而移动。

依靠阀杆的换向和对阀杆的控制，减少P口到T口连接的通道，随着其进一步位移，进一步减少流通面积，使流阻增大〔流通面积的缩减导致流阻的增加〕，以至于压力因此增加。

随着从P口到T口的流通面积减少，P口到A口或P口到B口的连接通道将打开，液体将流到执行器接口。

当由于压力和液压缸面积产生的力超过作用在液压缸上的负载外力时，油缸开始移动。

P→A〔或P→B〕的流通面积直接决定了流量，从而也决定了液压缸或液压马达的速度。

安全阀限制系统最高压力，活塞上单向阀能防止阀杆在中位时油缸下降。

以上所述的工作原理同样适用于几个阀杆，根据液压泵提供有效流量，所有操作能从停止到最大速度相应并行地受到控制。

三位六通换向阀的控制原理，也称作“节流控制〞，它在元件布置方面是简单的，操作可靠，经济划算，系统可使用定量或变量泵。

缺点是节流调速时，有部分多余的压力油直接回油箱，造成功率损失。

而且，其控制特点是与压力相关的，在并联油路几个执行机构同时动作时，可能彼此互相影响。

这就是开发与负载压力无关的负载传感系统的决定性原因。

负载传感系统同样就负载传感系统而言，执行机构的速度是由控制块内主阀芯的位置决定的。

打开的通量截面较大也就意味着速度较高。

最基本的差异是用负载传感，流量是可控的。

泵只需要提供当前所需的流量，其功能是通过把从液压控制系统的压力反馈到泵上来实现的。
