第六章控制电机

第3章直流电机的工作原理及特性习题3.1 为什么直流电机的转子要用表面有绝缘层的硅钢片叠压而成？答案：直流电动机工作时，（1）电枢绕组中流过交变电流，它产生的磁通当然是交变的。

这个（2）变化的磁通在铁芯中产生感应电流。

铁芯中产生的感应电流，在（3）垂直于磁通方向的平面内环流，所以叫涡流。

涡流损耗会使铁芯发热。

为了减小这种涡流损耗，电枢铁芯采用彼此绝缘的硅钢片叠压而成，使涡流在狭长形的回路中，通过较小的截面，以（4）增大涡流通路上的电阻，从而起到（5）减小涡流的作用。

如果没有绝缘层，会使整个电枢铁芯成为一体，涡流将增大，使铁芯发热。

因此，如果没有绝缘，就起不到削减涡流的作用。

习题3.4 一台他励直流电动机在稳态下运行时，电枢反电势E ＝E1，如负载转矩TL ＝常数，外加电压和电枢电路中的电阻均不变，问减弱励磁使转速上升到新的稳定值后，电枢反电势将如何变化？是大于、小于还是等于E1？答案：∵当电动机再次达到稳定状态后，输出转矩仍等于负载转矩，即输出转矩T ＝T L ＝常200aae e ae m ae m e e R U n I K K R U n E K n T K I n n n K K K U T K =Φ=−ΦΦ=∴=Φ−Φ∴−∆=Φ=ΦQ Q 又当T=0a aU E I R =+数。

又根据公式（3.2）， T ＝K t ФI a 。

∵励磁磁通Ф减小，T 、K t 不变。

∴电枢电流I a 增大。

再根据公式（3.11），U ＝E ＋I a ·R a 。

∴E=U －I a ·R a 。

又∵U 、R a 不变，I a 增大。

∴E 减小即减弱励磁到达稳定后，电动机反电势将小于E 1。

习题3.8 一台他励直流电动机的铭牌数据为：P N ＝5.5KW ，U N ＝110V ，I N ＝62A ，n N ＝1000r/min ，试绘出它的固有机械特性曲线。

（1）第一步，求出n 0 （2）第二步，求出（T N ，n N ）答案：根据公式（3.15），（1-1）Ra ＝（0.50~0.75）(N N N I U P −1)NN I U我们取Ra ＝0.7(N N N I U P −1)NN I U， 计算可得，Ra ＝0.24 Ω 再根据公式（3.16）得，（1-2） Ke ФN ＝（U N －I N Ra ）/n N =0.095 又根据（1-3） n 0＝U N /（Ke ФN ），计算可得，n 0＝1158 r/min 根据公式（3.17），（2-1） T N ＝9.55NNn P ， 计算可得，T N ＝52.525 N ·M 根据上述参数，绘制电动机固有机械特性曲线如下：3.10一台他励直流电动机的技术数据如下：P N =6.5KW ，U N =220V ， IN=34.4A ， n N =1500r/min ， R a =0.242Ω，试计算出此电动机的如下特性：①固有机械特性；②电枢附加电阻分别为3Ω和5Ω时的人为机械特性；③电枢电压为U N /2时的人为机械特性； ④磁通φ=0.8φN 时的人为机械特性；并绘出上述特性的图形。

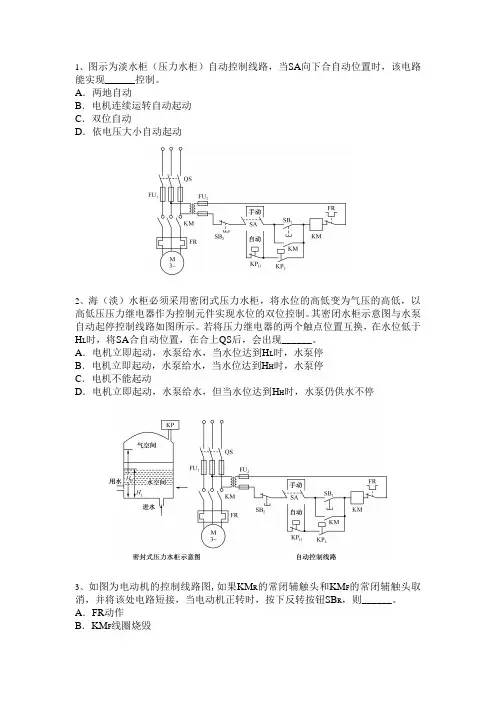

1、图示为淡水柜（压力水柜）自动控制线路，当SA向下合自动位置时，该电路能实现______控制。

A．两地自动B．电机连续运转自动起动C．双位自动D．依电压大小自动起动2、海（淡）水柜必须采用密闭式压力水柜，将水位的高低变为气压的高低，以高低压压力继电器作为控制元件实现水位的双位控制。

其密闭水柜示意图与水泵自动起停控制线路如图所示。

若将压力继电器的两个触点位置互换，在水位低于H L时，将SA合自动位置，在合上QS后，会出现______。

A．电机立即起动，水泵给水，当水位达到H L时，水泵停B．电机立即起动，水泵给水，当水位达到H H时，水泵停C．电机不能起动D．电机立即起动，水泵给水，但当水位达到H H时，水泵仍供水不停3、如图为电动机的控制线路图,如果KM R的常闭辅触头和KM F的常闭辅触头取消，并将该处电路短接，当电动机正转时，按下反转按钮SB R，则______。

A．FR动作B．KM F线圈烧毁C．FU4、FU5熔断D．FU1 、FU3熔断4、如图为电动机的控制线路图,若KM R的常闭辅触头与KM F的常闭辅触头位置交换，则______。

A．按下SB F电机反转；按下SB R电机正转B．按下SB F，FU1、FU3熔断C．按下SB F，KM F出现衔铁不停地吸合、释放现象D．热继电器动作5、如图为电动机的控制线路图,该线路的功能______。

A．多地点起停控制B．具有能耗制动起停C．单方向转动起停控制D．正、反转起停控制6、如图为电动机的控制线路图,该线路中，没有______。

A．失压保护B．零压保护C．过载保护D．超速保护如图为电动机的控制线路图,若被取代，其他7、线路未改动，则______。

A．线路功能不变B．正向可以起动；反向不能起动C．正向不能起动；反向不能停机D．只能反转8、如图为电动机的正反转控制线路图,该线路中不含有______控制环节。

A．自锁B．互锁C．连锁D．点动9、如图所示，为电动机正、反转控制电路，若仅按钮SB F的常开触点粘连成闭合状，即使按下SB F也不能打开，其他均正常，则会出现______。

第二章变压器第三张异步电动机第四章同步电机第五章直流电机第六章控制电机第七章电力拖动基础1.电动机的输出功率的大小取决于____。

（d22）A．电动机的额定功率B．负载转矩C．电动机的转速D．电动机的转速及负载转矩2.直流发电机输出电压是从____两端输出的。

（b42）A．换向器B．电刷C．励礠线圈D．都不是3.直流发电机中感应电势与____成比例。

（d42）A．励磁电流B．主磁极磁通C．转子转速D．转速与主磁极磁通4.并励直流电动机可通过____使其反转。

（b42）A．该变电源电压极性B．改变电枢绕组两端电压极性C．同时改变励磁电流及电枢电流的方向D．改变负载转矩的方向5.直流电动机通常用____方法启动。

（b42）A．直接起动B．电枢回路串电阻C．励磁回路串电阻D．空载启动6.____式直流电动机当负载转矩增大时，转速降最大（c42）A．他励B．并励C.串励D. 复励7.直流电动机电枢绕组中的电流是____。

（b42）A．直流的B．交流的C．脉动的D．恒定的8.并励直流电动机轴上负载转矩增大时，转速____.（b22）A．恒定不变B．略有下降C．大大下降D．略有上升9.电动机的额定功率是指额定运行时____。

（b21）A．消耗的电功率B．转速与转矩的乘积C．电压与电流的乘积E．输入，输出功率的平均值10.直流发电机额定功率是指其额定运行时____。

（4b1）A．原动机输入给它的功率B．输出端电压与电流的乘积C．电磁转矩与转速的乘积D．感应电势与电枢电流的乘积11.并励直流电动机轻载运行时，若励磁绕组断开，会引起____。

（b42）A．电动机停车B．电动机“飞车”C．转速达到理想空载转速D．转速不稳定12.并励直流电动机转速降低时，其电磁转矩____。

（a42）A．增大B．减小C．不变D．由负载决定13.变压器的铁芯用硅钢片叠成，是为了____。

（b11）A．防止铁芯振动B．减小涡流损耗C．安装方便D．节省铁芯材料14.变压器具有____作用。

ƒ 第六章 继电器接触器控制第六章 继电器接触器控制ƒ 主要内容： ƒ 6.1常用低压电器 ƒ 6.2电气原理图 ƒ 6.3三相异步电动机基本控制线路 ƒ 6.4其他常用基本控制线路 ƒ 6.5自动循环工作控制线路第六章 继电器接触器控制学习要求： ¾ 熟悉各种电器的工作原理、作用、特点、应 用场所和表示符号；¾ 掌握继电器接触器控制电路中基本控制 环节和常用的几种自动控制方式；¾ 学会设计一些简单的继电器接触器控制电路。

电力拖动控制是指对电动机的起动、调速、 停止、反转、制动等过程所实施的控制。

可按 作用方式分为手动控制与自动控制。

ƒ 手动控制：用闸刀、转换开关等手控电器来实 现电动机传动控制。

ƒ 自动控制：用自动电器来实现电力拖动控制， 控制系统也向无触点连续控制、微机控制发展， 但由于继电器—接触器所用的控制电器结构简 单价格便宜，对小型机床、老机床的改进中也 还是很重要，本章，主要介绍最常用的控制电 器与执行电器，在此基础上，分析继电器—接 触器的基本路线。

6.1 常用控制电器与执行电器1.概念 ☆控制电器（用于生产机械中）多属低压电器，U <500V☆用来接通或断开电路，以及用来控制、 调节和保护用电设备的电气器具。

2.分类ぬ电器按动作性质可分为以下两类。

✡ （1）非自动电器：这类电器没有动力 机构，依靠人力或其他外力来接通或切断电路， 如：刀开关、转换开关、行程开关等。

✡ （2）自动电器：这类电器有电磁铁等 动力机构，按照指令、信号或参数变化而自动 动作，是工作电路接通和切断，如：接触器、 继电器、自动开关等。

ぬ电器按其用途又可分为以下三类。

✡ （1）控制电器：用来控制电动机的起动、反 转、调速、制动等动作，如：磁力起动器、接触器、 继电器等。

✡ （2）保护电器：用来保护电动机，使其安全 运行，以及保护生产机械使其不受损坏，如：熔断器、 电流继电器、热继电器等。

1、如下图所示电路，为电动机自锁连续控制和点动控制局部电路，当按下______可实现______控制。

A．SB2／自锁连续控制B．SB2／点动控制C．SB1／点动控制D．SB3／自锁连续控制2、如图,为电动机的控制线路局部，KM为控制该电动机的接触器,则此电路可实现______。

A．点动控制B．自锁控制C．互锁控制D．连续运转控制3、如图所示，下列______原因会使电动机在合上QS后便转动，按下SB1后停机，松手后电机又转动.A．将KM常开辅助触头误接成常闭辅助触头B．SB2故障，粘牢导通，断不开C．将SB1和SB2位置互换D．将KM常开辅助触头误接成常闭辅助触头和SB2粘牢导通,断不开同时存在4、如图所示,如果将KM的常开辅助触点一端由b接至a，则会出现______。

A．电机仍能正常起动、停机B．电机不能起动C．不能进行点动D．按下SB2电机可起动，但按下SB1不能停机5、如图所示，如果在接线时误把双层按钮的常开和常闭触点互换，则会出现______。

A．合上QS三相电源开关后，电机立即转动起来B．合上QS三相电源开关后，FU4、FU5烧断C．合上QS三相电源开关后，按下SB2电机不动D．合上QS三相电源开关后，热继电器动作，电机不转6、如图所示，如果将KM的常开辅助触头误接成常闭辅助触头，则会出现______. A．合上QS三相电源开关后，FU4、FU5烧断B．合上QS三相电源开关后电机立即转动起来C．合上QS三相电源开关后,接触器线圈反复有电、断电，致使电机不能转起来D．合上QS三相电源开关后，电机只能点动，不能连续运转7、如图所示，为三相异步电动机磁力起动器控制电路，若仅将SB1和SB2的位置调换接入电路,其他未变，则______。

A．合上QS三相电源开关后，电机立即转动起来B．SB1与SB2的起停功能交换了C．按下SB2后可以起动电机，但按下SB1不能停车D．电机只能实现点车8、如图所示，为三相异步电动机磁力起动器控制电路，KM常开辅助触头因故闭合不上,则合上QS三相电源开关后______。
