下载文档原格式
印花硅胶工艺流程一、引言印花硅胶工艺是一种常用于纺织品和服装上的装饰工艺，通过使用硅胶材料和特殊的印花技术，可以在织物表面形成各种图案和图像。
本文将介绍印花硅胶工艺的流程和步骤。
二、准备工作在进行印花硅胶工艺之前，需要进行一些准备工作。
首先，准备好需要印花的织物和设计图案。
其次，选择合适的硅胶材料和颜料。
最后，准备好印花设备和工具，如印花机、刮刀等。
三、制作印花模板印花模板是印花硅胶工艺的关键。
首先，将设计图案转移到透明薄膜上，并用特殊的工具刻画出图案的轮廓。
然后，将硅胶材料倒入模板中，待其凝固。
最后，将硅胶模板与印花机相结合，以便进行印花。
四、印花过程1. 准备印花机：将硅胶模板固定在印花机上，并调整好印花机的参数，如压力、速度等。
2. 涂抹硅胶：将硅胶颜料均匀地涂抹在硅胶模板上，确保图案完整且颜色鲜艳。
3. 印花操作：将织物放置在印花机的工作台上，将硅胶模板对准织物，并施加适当的压力，使硅胶颜料转移到织物上。
4. 固化处理：印花完成后，将织物放置在恒温恒湿的环境中，使硅胶颜料固化，以确保印花效果持久耐用。
5. 后处理：印花完成后，可以进行一些后处理工作，如清洗、烘干等，以使织物更加美观。
五、质量控制在印花硅胶工艺中，质量控制是非常重要的。
可以通过以下几个方面来控制印花质量：1. 硅胶颜料的选择：选择质量好、颜色稳定的硅胶颜料，以确保印花效果持久。
2. 印花机参数的调整：根据不同的织物和设计要求，调整印花机的参数，以获得最佳的印花效果。
3. 检查印花模板：定期检查印花模板的磨损情况，及时更换损坏的模板，以保证印花质量。
4. 检查印花效果：对印花后的织物进行检查，确保图案清晰、颜色鲜艳，没有模糊或漏印的情况。
六、应用领域印花硅胶工艺广泛应用于纺织品和服装行业。
它可以用于制作各种图案和图像，如商标、标识、花纹等。
印花硅胶工艺具有耐久性强、色彩鲜艳、手感柔软等特点，因此在服装设计和装饰方面得到了广泛的应用。
硅胶辅料知识点总结一、硅胶辅料概述硅胶辅料是指在硅胶制品的生产过程中所需要使用的各类添加剂，包括填料、增塑剂、硬化剂、润滑剂、稳定剂等。
硅胶辅料的选择和使用对硅胶制品的性能和品质有着重要的影响，因此对硅胶辅料的了解和掌握是生产硅胶制品的关键。
二、硅胶辅料的分类硅胶辅料可以根据其功能和作用进行分类，主要包括以下几种类型：1. 填料类：主要用于改善硅胶制品的物理性能，包括增加硅胶制品的抗张强度、硬度、耐磨性等。
常见的填料包括二氧化硅、碳黑、细粉末、玻璃纤维等。
2. 增塑剂：用于提高硅胶材料的延展性、柔韧性和流动性，增塑剂的种类很多，根据不同的需要可以选择合适的增塑剂。
3. 硬化剂：硅胶辅料中的硬化剂主要用于控制硅胶的凝胶速度和硬度，常用的硬化剂有过氧化物、有机金属盐类等。
4. 润滑剂：用于减少硅胶材料的摩擦力，提高流动性和加工性能，使硅胶制品更容易脱模和成型。
5. 稳定剂：用于提高硅胶制品的耐老化性能，延长硅胶制品的使用寿命，主要包括抗氧化剂、紫外吸收剂、防火剂等。
三、硅胶辅料的选择原则在选择硅胶辅料时，需要考虑以下几个原则：1. 兼容性：硅胶辅料和硅胶基材之间需要有良好的兼容性，以保证硅胶辅料能够充分发挥其作用。
2. 功能匹配：不同的硅胶辅料具有不同的功能和作用，选择时需要根据具体的需要和要求进行匹配，以达到预期的效果。
3. 安全环保：硅胶辅料需要符合相关的安全环保标准和要求，以保证硅胶制品的质量和安全性。
4. 经济性：在选择硅胶辅料时，需要综合考虑其价格、性能和效果，以达到经济合理的选择。
四、硅胶辅料的应用范围硅胶辅料广泛应用于各种硅胶制品的生产过程中，包括硅胶密封制品、硅胶电子产品、硅胶医疗器械、硅胶模具等。
不同的硅胶辅料在不同的硅胶制品中有着不同的作用和效果，因此需要根据具体的需要和要求进行选择和应用。
五、硅胶辅料的市场发展趋势随着硅胶制品市场的不断扩大和硅胶制品应用领域的不断拓展，硅胶辅料市场也呈现出快速增长的态势。

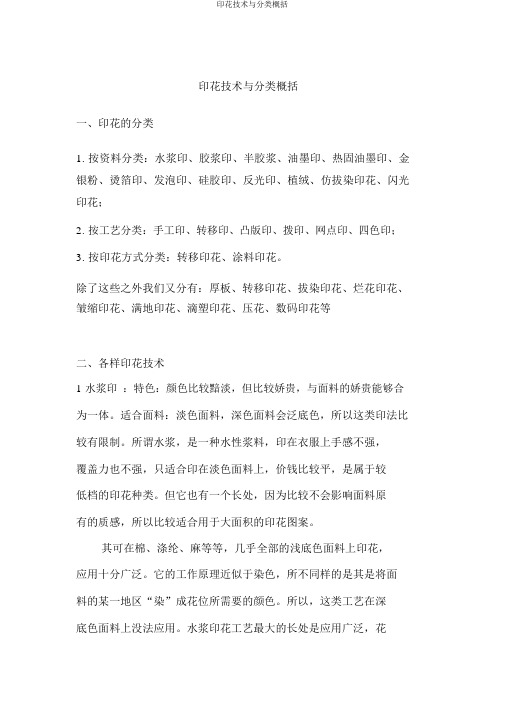

印花技术与分类概括一、印花的分类1.按资料分类：水浆印、胶浆印、半胶浆、油墨印、热固油墨印、金银粉、烫箔印、发泡印、硅胶印、反光印、植绒、仿拔染印花、闪光印花；2.按工艺分类：手工印、转移印、凸版印、拨印、网点印、四色印；3.按印花方式分类：转移印花、涂料印花。
除了这些之外我们又分有：厚板、转移印花、拔染印花、烂花印花、皱缩印花、满地印花、滴塑印花、压花、数码印花等二、各样印花技术1 水浆印：特色：颜色比较黯淡，但比较娇贵，与面料的娇贵能够合为一体。
适合面料：淡色面料，深色面料会泛底色，所以这类印法比较有限制。
所谓水浆，是一种水性浆料，印在衣服上手感不强，覆盖力也不强，只适合印在淡色面料上，价钱比较平，是属于较低档的印花种类。
但它也有一个长处，因为比较不会影响面料原有的质感，所以比较适合用于大面积的印花图案。
其可在棉、涤纶、麻等等，几乎全部的浅底色面料上印花，应用十分广泛。
它的工作原理近似于染色，所不同样的是其是将面料的某一地区“染”成花位所需要的颜色。
所以，这类工艺在深底色面料上没法应用。
水浆印花工艺最大的长处是应用广泛，花位牢度很好，能用相对低价的价钱印出较好的见效。
水浆印花工艺的限制性是在全部的深色面料上没法应用。
2 胶浆印 (Ger print也有称Rubber print)：有光面和哑面，具手感娇贵、薄、环保等特色，能够拉伸。
适合面料：除涂层面料等不会汲取的面料。
在弹力针织面料上一般用弹力胶浆。
胶浆的种类：弹力胶浆，非弹力胶浆，牛仔胶浆（抗水洗）。
它是经过分色套印的方法,将色浆印在布面上。
依赖色浆中的交联剂黏合剂 ( 胶 ) 将色浆粘和在布面。
胶浆的出现和广泛应用在水浆此后，因为它的覆盖性非常好，使深色衣服上也能够印上任何的淡色，并且有必然的光彩度和立体感，使成衣看起来更为高档了，所以它得以快速普及，几乎每一件印花T 恤上都会用到它，像休闲品牌如＂以纯＂基本上都是用胶浆。
胶浆印花和水浆印花都能够经水洗的。
印花硅胶操作说明一、印花硅胶产品介绍：印花硅胶，属于众多硅胶中的其中一款，属于加成型液态硅胶，由乙烯基硅油，二氧化硅，铂金水，含氢硅油等高环保原料组成，加成型硅胶的可变化性能较多。
固化时间区分：慢干，中干，快干。
但加成硅胶也是有缺点，是所有硅橡胶中附着力最差的。
为此，我们还将在硅胶里添加了有机偶联剂，填充硅胶本身分子量不够大的缺陷；但由于纺织品行业中布料太多，从化学角度分析，每款布料，都是由各种基团组成，所以，加成型硅胶，不能适合全部的纺织品。
二常见问题:在拿到样板后，必须要对手上的硅胶了解非常透彻；了解透彻的同时，任然会出现很多无控的问题出现，下面有几个常见的问题可供参考：1.印花完成后，硅胶不固化或粘手，原因有4个：A.固化剂和硅胶的比例不是使用电子称或天平来调配B.布料脱色，色种与硅胶中的铂金水产生化学反应，俗称———中毒C.添加开稀水不是407印花水或白电油，而使用其他化学品，如二甲苯D.添加亮光剂或色膏后，没有继续添加相同比例固化剂E.添加固化剂时，是把硅胶和稀释剂调配好以后再添加固化剂。
2.有气泡，原因有2个：A.高温，急烤B.做自然干，硅胶中气泡还没有散掉，表面就干掉了，建议配合慢干，减速硅胶表干速度3.渗透，硅胶黏度低，建议更换黏度较高产品4.附着力不佳，加成型硅胶不适合打板布料组成基团，建议寻求适配该布料底涂剂5.硅胶固化太快或太慢，固化剂没有选配正确，如出现干的太快，建议用稀释剂或亮光剂稀释6.流花A.添加亮光剂时，比例过大，如必须添加大量亮光剂才能达到要求，寻求增稠剂B.添加比例是100:10/50，而不是50g硅胶，加50g亮光剂，等于100g三操作说明一款打底水为尼龙打底水。
亮光剂、色膏、白色。
1．打底水为双组份，比例为1:1调配，直接印，然后150度烘干2．硅胶和固化剂调配比例为10:1，调好以后，在印花过程中，硅胶会因为407的挥发而变稠，应该随时注意添加稀释水（407）。

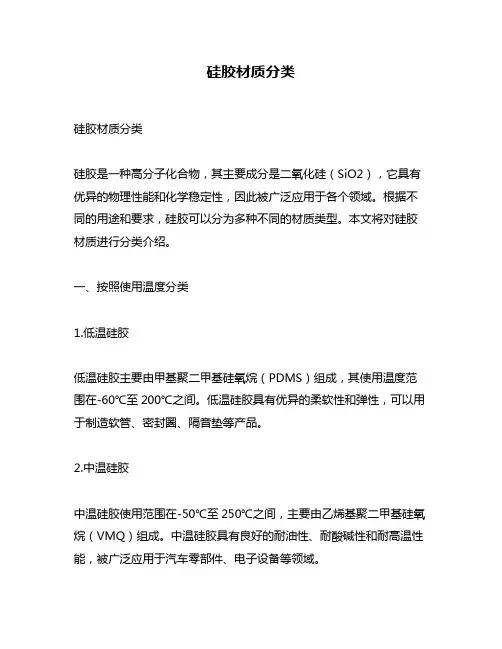

硅胶材质分类硅胶材质分类硅胶是一种高分子化合物，其主要成分是二氧化硅（SiO2），它具有优异的物理性能和化学稳定性，因此被广泛应用于各个领域。
根据不同的用途和要求，硅胶可以分为多种不同的材质类型。
本文将对硅胶材质进行分类介绍。
一、按照使用温度分类1.低温硅胶低温硅胶主要由甲基聚二甲基硅氧烷（PDMS）组成，其使用温度范围在-60℃至200℃之间。
低温硅胶具有优异的柔软性和弹性，可以用于制造软管、密封圈、隔音垫等产品。
2.中温硅胶中温硅胶使用范围在-50℃至250℃之间，主要由乙烯基聚二甲基硅氧烷（VMQ）组成。
中温硅胶具有良好的耐油性、耐酸碱性和耐高温性能，被广泛应用于汽车零部件、电子设备等领域。
3.高温硅胶高温硅胶使用范围在-50℃至300℃之间，主要由苯基聚二甲基硅氧烷（PMQ）组成。
高温硅胶具有极佳的耐高温性能和耐化学腐蚀性能，可以用于制造高温密封件、隔热材料等产品。
二、按照颜色分类1.透明硅胶透明硅胶是一种无色透明的硅胶材质，其主要成分为PDMS。
透明硅胶具有良好的柔软性和弹性，广泛应用于医疗器械、食品包装等领域。
2.白色硅胶白色硅胶主要由VMQ组成，具有良好的耐候性和耐老化性能，广泛应用于家电、汽车零部件等领域。
3.黑色硅胶黑色硅胶主要由PMQ组成，其表面呈现出黑色。
黑色硅胶具有优异的耐高温和耐化学腐蚀性能，被广泛应用于航空航天、军工等领域。
三、按照功能分类1.导电型硅胶导电型硅胶是一种具有导电性能的硅胶材质，其主要成分为PDMS和导电粉末。
导电型硅胶可以用于制造触摸屏、电子元件等产品。
2.阻燃型硅胶阻燃型硅胶是一种具有阻燃性能的硅胶材质，其主要成分为VMQ和阻燃剂。
阻燃型硅胶可以用于制造电缆、火灾报警器等产品。
3.医用级硅胶医用级硅胶是一种符合医疗器械使用标准的硅胶材质，其主要成分为PDMS。
医用级硅胶具有良好的生物相容性和耐高温性能，广泛应用于医疗器械制造领域。
四、按照加工方式分类1.液态注塑硅胶液态注塑硅胶是一种将液态硅胶注入模具中进行加工的方法。

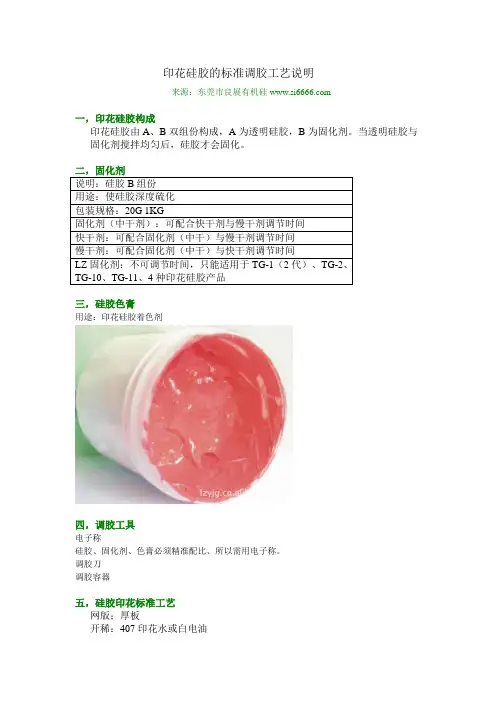

印花硅胶的标准调胶工艺说明
来源：东莞市良展有机硅
用途：印花硅胶着色剂
四，调胶工具
电子称
硅胶、固化剂、色膏必须精准配比、所以需用电子称。
调胶刀
调胶容器
五，硅胶印花标准工艺
网版；厚板
开稀：407印花水或白电油
洗网版：407印花水或白电油
台胶：水性台胶
洪烤温度：80-150度
六，常用丝印程序
打底：1-3次，适情况而定
印色：每个色3-4次，适情况而定
盖面：两次最佳
七，标准调胶工艺说明
调胶工具：电子称，调胶刀，调胶容器
调透明胶：打底用透明硅胶，因为牢固更佳（透明硅胶10份：固化剂1份）调色胶：透明硅胶10份：硅胶色膏1-1.5份；色胶10份：固化剂1份
盖面：透明硅胶10份：固化剂1份。
变色硅胶的成分概述变色硅胶，又称变色硅胶瓷，是一种能够改变颜色的材料。
它在恒定温度下呈现出一种颜色，但当温度发生变化时，颜色会发生变化。
变色硅胶由多种复合材料组成，其中包括以下几种主要成分。
主要成分1.硅胶–硅胶是一种由硅氧键连接的聚合物。
它可以分为有机硅胶和无机硅胶两种类型。
变色硅胶一般使用无机硅胶制成。
–硅胶具有优异的耐热性、耐寒性和耐酸碱性。
它可以在不同的温度范围内保持稳定的性能。
–硅胶还具有良好的柔韧性和可塑性，可以制成各种形状和尺寸的产品。
2.热敏染料–热敏染料是变色硅胶的重要组成部分之一。
它可以对温度变化敏感，并通过改变颜色来反映温度变化。
–热敏染料的种类很多，常见的有荧光染料、蓝色变色染料和红色变色染料等。
不同的热敏染料可以使变色硅胶呈现出不同的颜色。
3.助剂–助剂是为了改善变色硅胶的性能而添加的辅助材料。
它可以调节硅胶的黏度、增强染料的显色效果、提高硅胶的耐热性等。
–常见的助剂包括增稠剂、增强剂、稳定剂和抗氧化剂等。
4.其他添加剂–除了上述主要成分外，变色硅胶中还可能添加一些其他的成分来改变其性能。
例如，水分散剂可以使硅胶更容易与染料混合，提高染料的分散性。
工艺流程制造变色硅胶的工艺流程主要包括以下几个步骤：1.原材料准备–在制造变色硅胶之前，需要准备好所需的原材料，包括硅胶、热敏染料、助剂和其他添加剂等。
2.混合–首先，将硅胶与其他添加剂混合均匀。
这一步可以使用机械搅拌或化学反应的方式进行。
3.染料添加–将热敏染料逐步添加到硅胶中，并进行充分的搅拌和混合，以确保染料均匀地分散在硅胶中。
4.调节性能–根据需要，可以添加助剂来调节变色硅胶的黏度、硬度、耐热性等性能。
这一步通常需要进行多次试验和调整。
5.加工成型–将调制好的变色硅胶倒入模具中，进行压力成型、注射成型、挤出成型等加工过程，制成所需的产品。
6.固化–加工成型后的变色硅胶需要进行固化处理，以达到理想的硬度和稳定性。
固化的方式包括自然固化和热固化两种。
硅胶9600印花操作流程
一、配料
1.LT-9600硅胶100份+LT-9805加工助剂（0-30份）视需要而定+色膏（适量），然后搅拌均匀。
2.将1配料100份+9600催化剂（4.5-5份），搅拌均匀。
二、涂布
1.可用100-180网目的网板，一般以120目最为普遍。
2.涂布时，印完后进行表面烘干，表面烘干至不沾手，然后再印制下一层（但须注意印制下一层时，不能让上一层表面完全固化，不沾手即可，否则影响牢度）。
烘干时，需采用加热-冷却-加热的循环步骤，避免持续加热，以防止织物收到伤害或者织物上的染料升华污染印花。
3.全部颜色叠印完成并表面固化后，将布样置入烘箱以完成固化，视布种定温度（参考值：120-150o C×1-3min）。
三、注意事项
1.操作环境应避免接触硫化物、胺基化合物及锡铬化合物，以上物质会破坏硬化剂影响固化。
2.未使用完之配料，封好后可置放于冰箱中冷藏，延长使用时间。
3.未使用完之色膏或硅胶，都必须密封良好，避免因湿气影响，以致雾性降低。
本产品说明是在我们多年的经验基础上建立起来的，仅供参考和指导之用，请在使用前充分做好小样试验，本公司不承担由此带来的质量及专利纠纷。
水性硅胶说明
特点：
1、高亮度、高光泽可以反照出人影，像镜面一样光亮；
2、超软硅胶浆，手感跟人体皮肤一样
3、一浆多用：透明浆可以当亮光来使用；自然固化干透，花位对压24小时撕开不破损
镜面水性硅胶适合用面料：针织，毛衣，泳衣面料等
（注：如印特殊面料适当加1-2%固化剂）
使用方法:白色和透明既可以单独使用也可以不同比例匀合使用。
用水性色种调色,色种比例控制在8%以下。
添加1~3%FY-1002固化剂能提高附着力和抗刮能力1~2倍（固化剂加量超2%以上会影响弹性）；
注意事项：每次返印间隔不能超5小时，否则有可能出现分层现象。
可用纯净水降低浆体的稠度，以浆层表面干透后没有网纹为佳。
硅胶有什么作用硅胶是一种常见的干燥剂和吸湿剂，具有多种作用和用途。
下面将介绍硅胶的主要作用。
首先，硅胶能够有效地吸收空气中的湿气。
它的吸湿性能非常强大，能够吸收相当于其自身重量的湿气。
这使得硅胶在保持物品干燥的过程中起到至关重要的作用。
例如，在包装电子产品、食品和药物时，硅胶袋通常被放置在包装内部，以吸收包装内的湿气，防止产品受潮变质。
其次，硅胶能够有效地抑制细菌和霉菌的生长。
由于硅胶有极强的吸湿能力，它能够降低物品的湿度，从而减少细菌和霉菌的滋生机会。
这对于食品、药品以及其他易受细菌和霉菌影响的物品来说非常重要，可以延长其保质期，并保持产品的质量。
此外，硅胶还可以用于保护敏感材料。
一些化学品、制药原料以及重要文件都对湿度非常敏感，当湿度过高时会发生化学反应、腐蚀或损坏。
硅胶的吸湿性能可以控制环境湿度，确保这些敏感材料的安全和稳定。
此外，硅胶还可以用于保护贵重物品。
硅胶袋可以将湿气从珠宝、相机、手机和其他收藏品中去除，以保护它们不受湿气的腐蚀。
此外，硅胶也可以防止银饰品和其他金属制品氧化，从而延长其使用寿命。
最后，硅胶还可以用于吸附气体。
硅胶对于某些有毒气体和异味的吸附能力非常强大，如甲醛、苯和氨气等。
在室内装修等场所，使用硅胶可以减少有害气体的浓度，改善空气质量，保护人们的健康。
总之，硅胶具有多种作用和用途，它是一种非常实用的吸湿剂和干燥剂。
无论是在保持产品干燥、防止细菌滋生、保护敏感材料、保护贵重物品还是吸附有害气体，硅胶都发挥着重要的作用。
因此，在生活和工作中，我们经常可以看到硅胶的身影。
Technology网印工业Screen Printing Industry2022.0132目前硅胶滴胶印花较为成熟的应用是在运动类服装领域，一些运动品牌的T恤、鞋垫、背包等产品上采用硅胶滴胶，以突显自己的品牌文化和价值取向。
硅胶滴胶印花传递的是一种环保、前卫以及最佳品质的理念，虽然价格昂贵，但它依然被追求差异性的高端客户所喜爱。
硅胶滴胶印花技术指标：·80℃～200℃/2min硫化成型；·比例：A:B=10:1/100:2/100:3；·外观：半透明流动液体；·粘度：A组份50000～55000（mPa.S），B组份50000～55000（mPa.S）；·产品稳定性好，硫化后附着力强、软度手感好。
抗拉伸强度＞5mpa，伸长率＞250%，抗撕≥14KN/M。
通用型滴胶硅胶用于布料领域时具有附着力好、强度高、手感柔和细腻、立体感强烈、装饰效果美观，性能优异、无毒无害等特点。
硅胶滴胶是一种铂金催化的双组份加成型液体硅胶，该产品无毒无味，属于环保级新材料。
A为透明硅胶，B为固化剂。
适用于手工台丝印、转台丝印及织带机印、网印等，可以牢固地粘附于纺织品表面。
丝印后的图案具有强烈的立体感，且手感柔软，可套色，不脱层，并具有优异的剥离强度、耐磨度、光亮度、耐水洗牢度。
硅胶滴胶是一种双组分铂金催化的加成型液体硅胶滴胶，A为透明硅胶，B为固化剂。
布料、服装、布片、针织布定型硅胶滴胶经过压花机的高温成型，耐高、低温，流动性好，压花模具脱模性好，透明度高，粘着力强，柔软性好，牢固性强，高温洗水不脱落，不变型，不变硬，耐磨，凹凸花纹自然逼真，可长久保持压花花纹的立体感图案。
按A:B重量比例混合均匀，混合好的胶料操作时间长达4～6h。
硅胶放在压花模上的布料、服装、布片、针织布反面，再用刷子刷和涂两种方式，压花模皆是双面模，压花模具中间有一点点的空间，然后把布料、服装、布片、针织布放在压花模上，需要压花的地方盖上胶水，用高温压花机一压即可。
印花硅胶的详细介绍
来源:良展有机硅
适用于纺织品的硅胶印花是近年来行业的新热点。
集水浆的环保、胶浆的弹性、热固油墨的手感及光亮等优点于一身的硅胶印花，因其优异的环保性能和上佳的产品品质受到了大家的青睐和追捧。
纵然目前硅胶印花由于种种的条件限囿，在中国尚处于起步阶段。
硅胶最大的特性——它是一种完全环保的印花材料。
这是由硅胶材料本身决定的，只要不采用有毒的催化剂，不人为地添加有毒溶剂等助剂，硅胶都是环保的。
因此，在很多日常人们耳熟能详的领域，如美容、医学等，硅胶可以作为一种与人类身体密切接触的材料，应用非常普遍。
而在纺织品印花行业，硅胶印花的出现不过是最近几年的事情。
确实，硅胶印花的独特美感是其它印花方式难以匹敌的。
以布料用硅胶做浆料，通过厚板来印刷的纺织品印花图案，既可印出圆角，也可印出直角，厚度也可以任意选择，质感强烈；图案表面光泽亮丽，且柔和温润，有着持久的玉石一般的美感。
技术指标
1、外观：半透明流动液体；
2、比例：A：B=10：1/100：2/100：3；
3、粘度：A组份50000-55000（mPa.S），B组份（mPa.S）50000-55000；
4、80℃-200℃/1分钟硫化成型；
5、本产品稳定性好，硫化后符着力强弱软度手感好。
抗拉伸强度＞5mpa，伸长率＞250%，抗撕≥14KN/M。
通用型硅胶用于布料领域时的诸多弊端，具有附着力好、强度高、手感柔和细腻、立体感强烈、装饰效果美观，性能优异、无毒无害等特点，被广泛应用于运动手套、运动护具、运动服装、运动器材；保健用鞋垫、袜子；时装、内衣或泳装的装饰；各种用途的商标图案制作；各种用途的硅胶布，如耐高低温、耐老化、绝缘、防腐、防滑等多种用途。
虽然硅胶印花已经在中国存在多年，但普及面相当有限。
主要是因为市面上的硅胶，包括国外知名公司的产品，都鲜有针对布料或丝网印刷领域的专用硅胶，而普通硅胶在印花工艺上有自己的局限性，例如，印刷一次烘烤后至少有30%要脱层，这样一来，就难以做多次印刷或套色印刷，失去了在服装领域的生命力。
为此，在研发环保纺织品硅胶时，良展更关注产品在高端服装领域的实际应用需求，使它更适用于手工丝网印花工艺，在多次及套色印刷方面取得了革命性的成果——印刷过程不需要烘烤，自然快速表干，可做套色，不脱层，印完后低温（120℃）固化，不伤布料等。
目前，国内硅胶印花较为成熟的应用是在运动类服装领域，一些国际知名运动品牌，如阿迪达斯、KAPPA等，在T恤、鞋垫、背包等产品上采用硅胶印花，用以突显自己的品牌文化和价值取向。
硅胶印花传递的是一种环保、前卫以及最佳品质的理念，虽然价格昂贵，但它依然被追求差异性的高端客户所喜爱。
显而易见，价格因素决定了硅胶印花目前只能作为一种贵族式的印花方式，被少数处于市场金字塔尖的高端客户所采用。
这并不是我们所乐见的状况。
我们的理想是将硅胶印花普及之路走得更远。
硅胶印花的独特优势决定了它理应在市场中占有自己的位置，价格因素只是暂时的，关键在于，行业要对硅胶印花有更深入的认识，有更多的人愿意采用这种新型的印花方式。
产品的普及程度提高了，产量提升了，价格的合理化并不是一件不可能的事。
在国际环保意识越来越强烈的今天，硅胶印花完全环保的特性无疑极具吸引力。
印花企
业却不得不面临这样的尴尬：一方面市场中适用于布料印花的硅胶产品品牌不多，价格不菲；另一方面，硅胶印花只适用于传统丝网印花的小批量手工操作，无法形成规模化生产，产量有限。
要改变目前曲高和寡的现状，材料生产商、印花设备制造商、下游印花商必须三方合力，形成推动硅胶印花在中国市场前行的动力。
一己之力是微薄的。
我们热切地渴盼和寻求来自印花设备制造商的支持。
不仅硅胶产品要去适应印花机，印花机也要通过硬件的调整来适应硅胶。
双方都往前迈一步，成功的距离就会变得更短一点。
使我们欣喜的是，不少印花设备生产商和硅胶生产商已经开始关注这一问题。
在国内印花产业调整加剧，以及海外贸易环保壁垒严峻形势的大背景下，适用于规模化生产的硅胶印花将有望在三到五年内取得实质性的突破。
