【拆机也疯狂】投影仪微型风ZECO CX3拆机海量多图2013年，ZECO投影仪加入了微型投影仪的行列，就立即掀起了一股“掌上投影风”，并引入了“走到哪里都是电影院”的新潮玩法。
ZECO CX3是ZECO 今年6月份推出的一款微型3D投影仪，它采用了流线型钢琴烤漆的外观，白色精致的机身处处彰显着时尚和简约。
它自带强劲的3D解码视频播放器，可以直接插入U盘播放3D电影。
废话不多说，下面就由拆机狂人来把CX3拆开，一看究竟！拿在手里，便携易用。
要拆投影仪，还需要一把十字螺丝刀、塑胶盒子、磁铁、垫子。
拆解投影仪是很专业的技术活，必须小心翼翼，慢工出细活。
亮兵器吧！拆开底面的螺丝。
底面4颗螺丝位置。
小心翼翼弄开两个外壳之间的卡扣，zeco cx3犹抱琵琶半遮面！投影仪右侧位置，可以看到ZECO CX3的光机。
正面细节图，红绿蓝3根主排线整齐美观。
掀开白色外壳，主板固定在黑色外壳里，cx3特有的触控面板固定在白色外壳里。
触控面板的处理芯片。
在DMD芯片和主板的重要接口对侧，布局了一个防震海绵，可以有效防止其松动脱落。
触控面板，上面一共有7个按键，7盏蓝色LED灯。
去掉白色外壳，再看主板，布局分明，走线集中，毫不凌乱。
DMD芯片和主板的数据线，最重要的接口之一（这个接口的拆装需要最专业的技术）。
背后的接口图，集成HDMI1、HDMI2、VGA接口。
拆去扬声器的连接线，看到主板的另一面。
主板正面主板反面TI的6401芯片，支持0.45”WXGA光机模组。
应用MXIC（旺宏）的mx29lv320ebti-70g闪存。
右侧VGA接口后是功放处理芯片。
视频3D处理芯片，3D图像处理，2D转3D，高清1080P。
集成化芯片，高清视频信号处理，音频信号，文本信号，硬盘支持。
ITE的IT6610FN HDMI输出辅助芯片。
集成FM发射器。
散热系统核心，Sunon（建准）静音散热风扇。
光机真面目，投影仪的核心部件。
光机是全密封的，主数据线具有很大的弹性。
第一部分：DIY制作投影仪原理目前DIY制作投影仪主要是采用拆除LCD的背光板，利用LCD面板来显示画面，并用教学投影机或者自制的光源发光，透过LCD面板，经过变焦和放大而形成投影画面。
其主要部件及投影原理见图。
根据LCD尺寸、选用配件及投影距离的不同，上述配件的距离也会有所不同。
DIY投影仪的优点主要是价格低廉，一方面其制作成本只相当于商品投影仪的零头，另一方面单位时间的使用成本也远低于商品投影仪，毕竟商品投影仪的灯泡就要几千元一个。
此外，DIY本身的乐趣也是很重要的，那种在朋友面前的满足感是购买商品投影仪所不能提供的。
缺点主要是体积较大（我的箱体尺寸大概是470mm×185mm）；噪声较商品投影仪略高（如果有条件我会放出实录的Video供大家参考）；自身不能调整亮度、对比度及梯形失真等功能。
第二部分：DIY投影仪需要的主要配件、功用及价格1、投影仪制作LCD部分：A、可拆背光的LCD显示屏、显示器，注意并非所有的LCD均可以自行拆除背光及进行改造。
B、驱动板，需与LCD配套，包括单VGA、3in1、4in1等几种。
所谓3in1、4in1，是指除了接电脑显卡的VGA接口外，还提供S-Video、AV、TV等接口的驱动板，可以分别直接连接DVD、VCD 或电视闭路线等输入设备。
另外由于布线的需要，通常都需要一根LCD与驱动板之间的延长线。
C、菲涅尔透镜：包括一模一样的前、后两块，主要作用是进行平行光、发散光的互转，其大小切割成与LCD面板一样2、手工制作投影仪光源部分：A、灯泡：我是采用的250W金卤灯泡，10000K色温，标称寿命是6000小时（不要和商用投影仪的灯泡寿命比，根本不是一种东西），价格是100多元。
B、镇流器及触发器：建议选择有足够功率的电感镇流器，以保证光源的稳定和亮度。
C、镀膜反光碗、聚焦镜D、灯座，用于固定金卤灯的。
以上部分用自制的灯室安装在一起。
3、聚焦镜头：可以选用定焦镜头，但是需要在做盒子时制作滑轨调整镜头与菲镜之间的距离；也可以选用变焦镜头，这样制作盒子的时候简单一些，可以通过旋转镜头而保证对焦清楚。
小型投影仪制作方法哇塞，你知道吗，自己动手制作一个小型投影仪，那可真是太酷啦！今天就来给大家讲讲小型投影仪的制作方法。
首先，准备好这些材料：一个鞋盒或者类似大小的盒子、一块放大镜、一部手机、电工胶带、剪刀、黑色的纸或者喷漆。
接下来就开始动手啦！把盒子的一侧剪掉，这就是我们的投影口啦。
然后把放大镜用胶带固定在盒子的另一侧，要注意固定牢固哦，可别让它晃来晃去的。
再把手机放在盒子里，调整好位置，让它的画面正好通过放大镜投射出去。
最后用黑色的纸或者喷漆把盒子内部涂黑，这样可以减少光线的反射，让投影效果更好呢。
是不是很简单呀？但可别小瞧这些步骤哦，每一步都要细心去做，不然效果可就大打折扣啦。
在制作过程中，安全性也是很重要的呀！比如在使用剪刀的时候，可别不小心剪到自己的手啦。
还有固定放大镜的时候，也要确保它不会掉下来砸到什么东西。
稳定性也不能忽视哦，一定要把各个部件都固定好，不然在使用的时候晃来晃去的，多烦人呀！那这个自制的小型投影仪有啥用呢？它的应用场景可多啦！比如晚上在家里，可以躺在床上，把投影仪对着天花板，舒舒服服地看个电影，多惬意呀！或者在户外露营的时候，拿出来给小伙伴们展示一下自己的作品，那可太有意思啦！它的优势也很明显呀，成本低，材料容易找，而且自己亲手做的，多有成就感呀！我就有个朋友，他自己做了一个小型投影仪，然后在他生日的时候，把他从小到大的照片和视频通过投影仪放出来，大家一起回忆那些美好的时光，那场面，别提多感人啦！看到大家感动的样子，他自己也特别开心。
所以呀，大家还等什么呢？赶紧动手试试吧，自己做一个属于自己的小型投影仪，享受动手的乐趣和投影的快乐吧！小型投影仪制作简单又有趣，还能带来很多欢乐和感动，何乐而不为呢！。
优派q5投影仪拆机教程（原创实用版）目录1.前言2.拆机步骤2.1 查看整机情况2.2 打开灯泡上盖2.3 打开主机上盖2.4 拆下螺丝2.5 拆下镜头3.维修建议4.结论正文1.前言在电脑周边设备维修过程中，投影仪的修理常常让人感到棘手，因为它不仅涉及电路板维修，还有光学组件的修理。
然而，只要我们熟悉拆机过程并对故障进行仔细分析，维修投影仪并不是什么难事。
接下来，我们将以优派 Q5 投影仪为例，详细介绍其拆机过程。
2.拆机步骤2.1 查看整机情况在开始拆机之前，首先要全面查看一下整机的情况，包括螺丝分布、有无外伤等，以便在拆机过程中避免对设备造成不必要的损伤。
2.2 打开灯泡上盖接下来，我们需要打开灯泡的上盖。
在这个过程中，我们可以看到灯泡内部有很多灰尘。
因此，在维修投影仪时，清洁灯泡是必不可少的一步。
2.3 打开主机上盖然后，我们需要打开主机的上盖。
这一步需要拆下螺丝，才能看到主电路板。
在拆下螺丝时，要注意标记螺丝的位置，以便在安装时能够正确安装。
2.4 拆下螺丝拆下螺丝后，我们可以看到主电路板。
在维修电路板时，要避免使用湿布擦拭，以免造成短路。
同时，检查电路板上的电容、电阻等元器件是否有损坏，如有损坏需要及时更换。
2.5 拆下镜头最后，我们需要拆下镜头。
在拆下镜头时，要注意保护镜头，避免镜头受到损坏。
检查镜头是否有灰尘或损坏，如有损坏需要及时更换。
3.维修建议在维修投影仪时，除了清洁灯泡、更换损坏的元器件外，还要注意调整光学组件，以确保投影图像清晰。
如果投影仪出现故障，可以参考产品说明书或联系售后服务进行处理。
4.结论总之，在维修优派 Q5 投影仪时，我们需要全面了解拆机过程，并对故障进行仔细分析。
只要我们熟悉拆机过程并对故障进行仔细分析，维修投影仪并不是什么难事。

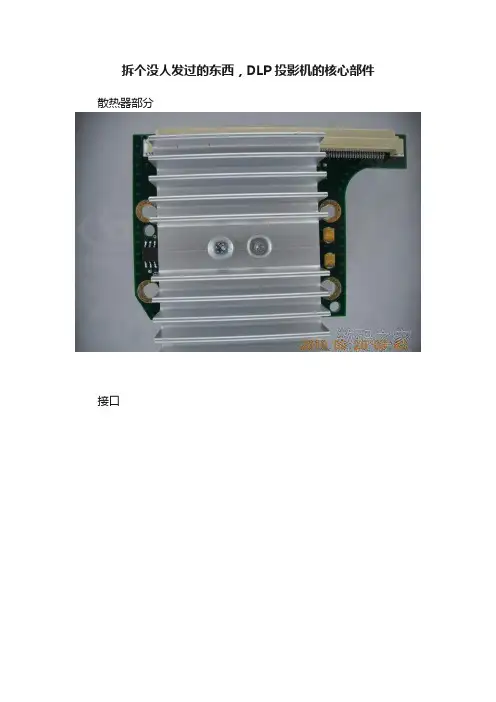

拆个没人发过的东西，DLP投影机的核心部件散热器部分
接口
背面接口
正面，黄澄澄的，镀金的？
看看侧面
另一侧面
用于跟PCB板连接的斑马条
还是斑马条
PCB接口板
PCB板另一面
最后来一张合影
没想到一楼的兄弟就猜了出来，正确答案是：DMD
Digital Micro mirror Device
由美国德州一仪器公司（TI）开发，系一种极小的反射镜，这些微镜皆悬浮着并可向两侧倾斜10-12°左右，从而可构成启通和断开两种工作状态。
为了获得不同的亮度，微镜启通和断开的速率还可以改变，工作时得用成千上万个微镜器件，并由DLP板进行控制。
DMD可以提供1670万种颜色和256段灰度层次，从而确保DLP投影机可投影的活动影像画面色彩艳丽的细腻、自然逼真。
DMD最多可内置2048×1152阵列，每个元件约可产生230万个镜面，这种DMD 已有能力制成真正的高清晰度电视。
（摘自百度百科）
[ 此帖被fdzyy在2010-09-26 10:29重新编辑 ]。
全拆解爱普生投影EMP-6010内部解密爱普生EMP-6010投影机简单了解了爱普生深圳工厂之后，我们直接切入正题，上图就是即将被爱普生工程师拆解的爱普生教育类投影机，EMP-6010。
这款投影机主要面向商务以及教育市场，特别针对粉尘较大的环境提供了专门的防尘过滤网，大机身有利于为3000流明高亮度的机器进行散热。
爱普生EMP-6010类型教学第2页：拆解第一步：取下投影机配件拆解第一步：取下投影机配件投影机拆解的第一步是取下投影机配件。
首先，负责拆解的工作人员取下了可更换的防尘过滤网。
（注：投影机拆解须有专门技术工程师完成，自行拆解可能会导致机身损坏而无法享受厂商提供售后服务，请大家切勿自行拆机）首先被取下的是可清洗的防尘过滤网机箱拆解取下的接口部位在拆解了爱普生EMP-6010投影机多个部位连接处螺丝的后，技术人员首先将投影机后部接口盖取下。
上图就是工程师正在展示和讲解被拆解的投影机接口部件。
这仅仅是刚刚开了一个头。
拆解灯泡盖已经被拆卸下来的部件至此，爱普生EMP-6010投影机的外部配件基本被拆解完毕，分别是投影机灯泡盖，接口盖，以及防尘过滤网。
由于这几个部件都是相对独立于投影机核心电路板之外的，因此较为容易拆下，下面我们即将进入更加关键的第二步，投影机开箱。
第3页：拆解第二步：投影机开箱拆解第二步：投影机开箱大家都知道，投影机作为一种非常精密的产品，其内部构造是相对复杂的，而机箱则是保护这些内部精密部件的关键，因此，开箱就成为我们了解投影机的重要步骤。
爱普生EMP-6010开箱取下爱普生EMP-6010投影机机盖随着爱普生EMP-6010投影机机盖的取下，投影机内部的结构就展现在我们眼前。
拆卸下来的爱普生EMP-6010投影机机盖上图，工程师展示的是已经被取下的爱普生EMP-6010投影机机盖，平时我们是如何通过机盖上的按键控制投影机的呢？大家注意上面右图中的那根白色连接线，就是通过这根线，将用户按键指示信号传达到投影机的大脑——主控电路板，从而完成我们每一项调节操作的，因此，在拆解机盖的时候一定要注意这根连线。
极⽶NEWZ6X投影仪拆机维修图⽂教程
记⼀次“极⽶NEW Z6X”拆机维修经验,新买的极⽶Z6X投影仪，落地摔了⼀下，⽬测是直流电源供电部分摔弯了，和机器连接松动。
因为接⼝部分接触不好，导致没办法供电开机，只有⼿把着可以开机。
想着也就是摔虚焊了，刚买的返⼚修花不了多少钱。
结果极⽶售后维修报价：电源板和驱动板维修，1000多（全新⼀台3200）。
作为⼯科⽣，⼆话没说退回来⾃⼰修。
拆机的时候⼀直没找到相关图解，后盖拆了好久，所以发给⼤家参考⼀下。
拆掉明⾯可见的4颗螺丝。
拧⼀下橡胶脚垫，这2个⼀般⼈都看不出来是螺丝。
顺时针旋转，旋转底部圆形底盖，注意此时圆形底盖和⾦属螺纹的相对运动。
卸下底部圆形底盖。
拧掉2颗可见的螺丝。
此时⽅形底盖可以通过卡⽚抠下来了，这个⽅形底盖和主体部分是⼀圈卡扣连接的。
将虚焊的直流电源接⼝部分重新焊好，省了1000多，不⾹么？
以上就是关于极⽶NEW Z6X投影仪拆机维修图⽂教程，希望⼤家喜欢，请继续关注。
手把手教你玩转酷乐视q6无线互动投影1. 简介酷乐视q6是深圳市酷乐视科技有限公司推出的一款具备无线互动功能的发烧智能手机投影伴侣，它能很好的完成与安卓、苹果手机/平板之间的无线影音数据传输，从而达到多屏互动的效果。
无线互动投影在酷乐视q6当中有一个专用名称为wifi-display，进入该功能有miracast和dlna两个子功能，可以通过下滑电源开关来切换它们。
miracas为无线镜像功能，目前市面上较新款的安卓系统智能手机大都支持此功能；dlna为无线推送功能，酷乐视q6的dlna功能同时兼容安卓系统(android)和苹果手机系统(ios)。
2. 玩法下面使用图解分别介绍酷乐视q6在miracast和dlna模式时的无线互动投影玩法。
2.1 安卓手机使用miracast与酷乐视q6同屏镜像向后快速推动电源开关切换酷乐视q6的无线模式为miracast。
使用小米3通过miracast将屏幕镜像传输到酷乐视q6的操作过程：在小米3上操作：①.在设置项中打开全部设置；②.更多无线连接；③.无线显示；④.选择连接q6的预设名，等待服务建立成功后即可正常使用。
小米3使用miracast连接酷乐视q6的操作方法其它手机的设置方法请参考简介中的“市面上主要手机的miracast功能设置目录表”。
2.2 安卓手机使用dlna推送方法2.2.1 安卓手机使用dlna推送本地媒体文件向后快速推动酷乐视q6电源开关切换无线模式为dlna。
以下是使用某款安卓手机通过dlna推送本地图片到酷乐视q6的操作过程：①.打开wifi设置；②.连接到酷乐视q6的预设名；③.进入手机的图片功能打开一张图片；④.选择功能菜单键；⑤选择“选择媒体服务器项”；⑥.选择名称为酷乐视q6预设名的服务器；⑦选择推送logo，等待若干秒后推送成功。
安卓手机使用dlna推送图片到酷乐视q6的操作方法以上安卓手机的界面及操作可能稍有不同，请根据实际使用进行适当的调整。
拆解后笔者发现爱普生TW3500投影机部各个细节部分粘连均较为紧密细致，用料也较足，特别是各个光学部件相隔的空间均采用黑色纸片进行遮挡，最大限度的降低了对画面的影响。
爱普生TW3500投影机采用超大的风扇也给笔者留下了深刻的印象，爱普生官方宣称这款投影机运行之时噪音仅为22分贝，这和其采用的超大号风扇是分不开的。
众所周知，相同的条件下，大号风扇散热效率更高，也在一定程度上减少了噪音。
爱普生TW3500投影机使用的是200W UHE灯泡，原装灯泡市场价为2500元左右，灯泡在标准亮度模式下寿命为4000小时，折合使用成本来看，每小时使用成本为0.6元左右，尚在普通消费者接受的围之。
当然，通过上图我们也可以看到TW3500投影机的灯泡采用了防尘设计，保证其能长时间稳定工作。
恢复亮度投影机部拆解清洗方法1.电源风扇的进风口正安装在镜头上方（投影仪采用吊装方式），电源风扇紧靠镜头，使灰尘在镜头周围大量沉积。
2.镜头未采取防尘措施，投影仪投影面积的缩放由调焦环后的缩放环来实现，缩放环上的滑槽轨道和镜头滑槽实际上成了空气进入镜头的通道，因镜头冷热变化使灰尘由滑槽缝隙进入镜头腔，使镜片组污染，这是导致亮度下降的最主要原因。
另外调焦镜筒座上涂有润滑脂，润滑脂因高温融化浸润聚焦镜片，也是投影仪亮度下降的一个原因。
3.投影仪的光箱部分密封不严，导致灰尘从缝隙中进入光箱，并沾染到分光镜、滤色片、透镜，致使光线打在液晶板之前已有部分损耗。
4.液晶板冷却系统仅使用较简易的单层滤网，且风路密封不好，易受灰尘沾染，使液晶板通光效率下降。
下面我们就来看看如何拆解清洗投影仪解决这些问题，机器型号不同的朋友也可以借鉴一下。
一、投影仪拆解1.将机器翻过来，拆下6颗螺丝，简单地清扫一下灰尘，拿下过滤网髦匦路迫ド峡恰?/P>2.卸主板，拿走灯泡上的防护罩。
将主板四周的接插线拔除，然后将液晶板上的信号线取下。
扳开液晶板电缆接插件的锁扣，轻轻地取下液晶板电缆。
投影机基本结构、维修判断的原理01．LCD投影机由主电源、灯电源、主板、液晶驱动板、液晶板、灯泡、光学系统及镜头组成。
LCD投影机又称模拟机，主要由三片液晶板成像。
02．DLP投影机由主电源、灯电源联体、光学系统、主板及DLP成像镜头组成。
DLP投影机又称全数字投影机，主要由色轮成像。
03．投影机整机不通电的原因：➢电源坏了，无法供电给主板，这种情况导致无法工作。
（占60%）➢如果主板出现故障也会出现无法指示。
（占40%）04．投影机灯泡不亮，是什么原因？➢灯泡坏了，导致不亮➢灯电源坏了，也可能不亮➢主板坏或驱动电源有坏，也可能导致不亮05．主板是低电工作的一个系统，当他供电给一个部位，任何供电不正常时都会产生不同的原因。
06．投影机保护，灯泡指示灯会亮，是什么原因？➢灯泡无用➢保护系统有问题也有这个原因➢主板或温控有问题07．有视频，无RGB信号或无视频或无RGB信号。
一般情况都是信号带电，接地不良，而导致视频板通道被烧。
视频板或RGB板原因占50%，主板原因占50%08．画面出现有竖条是什么原因？如果是单色有竖条的话，液晶板损坏占80%，驱动板损坏占20%；如果是三色出现竖条一般是主板原因占70%，其次就是液晶板及驱动板。
（占30%）09．投影机装了灯泡亮度不够是什么原因？➢亮度在500-800流明的机器在装了新灯泡后，有比以前更暗，是因为他的光学系统有灯雾、灰尘，致使它的透光度降低了50%-80%，甚至100%。
➢高亮度投影机亮度不够，主要是光通的玻璃片坏了，光线不能穿透过去。
➢主板有问题也会影响其亮度10．装了新灯泡后无法和新的投影机对比。
➢因为新投影机光学系统是新的。
➢旧投影机主要光学里面都有一定的灰尘、或旧的投影机的光通道的各部分的玻璃片有所老化或变质。
11．镜头旧机器的镜头在使用了一定时间后它的某些部位都有一部份灰尘和烟雾也会影响一定的亮度。
12．图像出现有模糊的色斑是什么原因？光学里的分光镜与偏正片烧坏占80%。
影碟机的拆卸方法一S当影碟机发生故障时.需要检查或更换损坏的元器件,这就需要拆卸机器.下面以夏普MV—K8000X为例,说明整机及各部件的拆卸方法.一,整机的拆卸1.按图1,卸下5个A1螺钉.取下上盖.圈L拆卸上盖2.卸下6个B1螺钉(图2),拔下3个插件(B2)(图3),卸下前面板.复装时应注意光盘托盘盖与装载杆的相互位置(图2中的放大图)..48.圈2拆卸前面扳圈3拆取插件3.光盘托架的拆卸,如图4.用手转动加载齿轮(1).光盘托架慢慢上升并移出机仓.然后取下两个固定螺钉C1.光盘的装入和卸出是由电机在微电脑的控制下自动完成的,当电源或电机驱动集成电路发生故障时,光盘便不能自动退出,按上述方法可手动退出光盘,再进一步检修.当光盘托架需要重新安装时,要注意驱动齿轮与托架齿条的关系,使驱动齿轮上的标记小孔与托架齿条的第一齿对齐.圈4拆卸光盘托辜光盘托盘齿条的第1齿期一一一二,机械部分的拆卸1.按图5,卸下8个螺钉DI.拔下8个插件D2.圈5拆取D22.按图6,取下2个螺钉E1,拔下巧固定座E2,再拔下3个插座E3和一组扁平线E4.取下伺服电路板.图6拆取伺服电路板3.按图5和图7,卸下17个固定螺钉F1,取下一个插件F2,卸下图象电路板.4.按图8,卸下4个固定螺钉GI.取下输入输出端子电路板.图望影碟机的原理与维修图7拆取图囊电路扳黑,圊8取下端于电路板5.按图9,卸下7个固定螺钉H1,取下电源电路板.~+o4)<8mmIH1)>~4,'图9取下电潍电路板6.接图10,取下1O个固定螺钉J1,卸下显示和输入转换电路板.491993年l0月第5期《电子天府,圄1O取下显紊和翰入转换电路枉7.取下3个钮K1,卸下11个固定螺钉K2,取下操作电路板(如图10).另外,传声器电路板是由2个钮L1和2个螺钉L2固定的,拆卸时要注意.三,激光头的拆卸激光头是光盘机中的重要部件,拆卸或更换时需要特别注意.具体方法如下:1.先按前述的方法打开光盘机,然后按图11和图12,取下进给齿轮部分的同定螺钉B1,再将(A)杆向箭头方向用螺丝刀拨50囤n淮光头秽出路残示意囤…劈囤l2进绔齿轮部分动,并加以固定,即用一字头螺丝刀临时插入2.按图11箭头所示的方向移出激光头;3.当激光头移动到图11的(B)点时,拧下两同定螺钉A1(如图11),目的是使导向体保持原位,再进一步向前移,即可取下激光头.图14为激光头导向体和(B)点的放大图.4.当重新装入激光头时.如图13,将激光头的导向体安装在齿槽中.5.进一步将激光头向里移,当到达(B)点时,重新装入固定螺钉(图14),再按图ll 固定A1螺钉.避给皮带囤l3重新蓑八囊光头舭//——/——……圈14囊光头导向体四,齿轮和电机的拆卸1.倾斜电机的拆卸按图15,取下2个螺钉B1和2个螺钉B2,即可取下电机及驱动齿轮.2.高度电机及驱动齿轮的拆卸按图16,取下2个c1螺钉,即可卸下高度齿轮,取下2十c2螺钉,即可取下高度电机3.进给滑动齿轮的拆卸按图17,取下3十螺钉D1,即可取下齿轮部分,注意将滑动齿轮的3十孔之一置于箭头所指的位置,取下该处螺钉.4.进给电机的拆卸按图17,取下2十D2螺钉,即可取下进给电机.哩!骂影碟机的原理与维修旧斟电机圈l5拆取悄蚪电机弹簧圈l6拆取高度电机)×2(C2)×2P2x2m圈17进培滑动齿轮的拆卸5.主轴电机的拆卸按图18,取下螺钉F1,检测器电路板,51993年】0月第5期'电子天府'圈18主轴电机的拆卸个螺钉E2,即可取下主轴电机,注意此电机带有锁定金属块6.松开螺钉Fl,将金属块向(A)方向滑动,以便取下皮带,如重新装上皮带,则将金属块向(B)方向滑动,再重新紧固螺钉Fl.7.加载齿轮的拆卸按图l9,先将齿轮转向箭头方向,使光盘托架升起,然后分别取下螺钉G1和4个螺钉G2,将凸轮连杆和凸轮取下.装载齿轮都甘圈19加载齿轮的拆卸8.加载电机和皮带的拆卸接图20,取下皮带,再取下2个螺钉H1,即可取下加载电机9.加载齿轮的安装接图21,先将各齿轮接所要求的方向装好,这是齿轮之间的相位关系.位置关系不正52确,光盘机便不能进入正常工作状态.齿轮之间的相互关系对好后.再按图l9的状态安装凸轮和连杆,并进行固定加载圜2O加载电机的拆卸光盘托盘驱动圈21加戴齿轮的安装l0.加载凸轮轴齿轮的安装接图22,安装中要注意其上的棱形标记这里凸轮和状态开关的关系非常重要,若开关状态不正确,光盘则不能正常工作.键转开关齿轮圈22加找凸轮轴齿轮的安装轴齿…。
理光投影仪拆机教程
投影机拆解内部清洗图解：

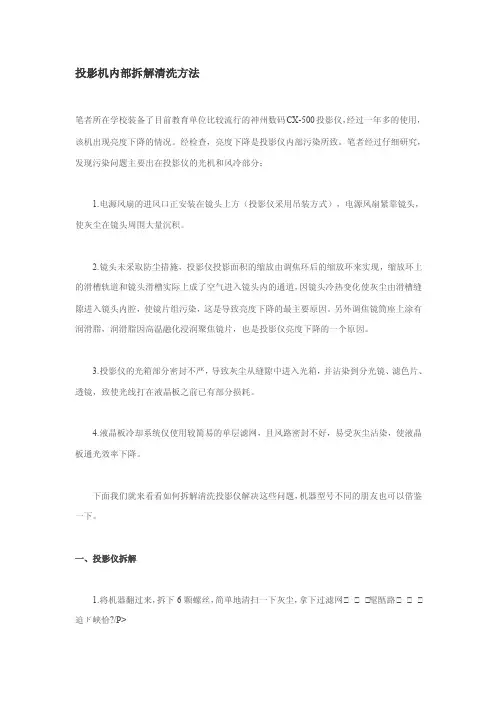

神州数码CX-500投影机，经过一年多的使用，该机出现亮度下降的情况。
经检查，亮度下降是投影机内部污染所致。
经过仔细研究，发现污染问题主要出在投影机的光机和风冷部分：
1、电源风扇的进风口正安装在镜头上方（投影机采用吊装方式），电源风扇紧靠镜头，使灰尘在镜头周围大量沉积。
2、镜头未采取防尘措施，投影机投影面积的缩放由调焦环后的缩放环来实现，缩放环上的滑槽轨道和镜头滑槽实际上成了空气进入镜头内的通道，因镜头冷热变化使灰尘由滑槽缝隙进入镜头内腔，使镜片组污染，这是导致亮度下降的最主要原因。
另外调焦镜筒座上涂有润滑脂，润滑脂因高温融化浸润聚焦镜片，也是投影机亮度下降的一个原因。
3、投影机的光箱部分密封不严，导致灰尘从缝隙中进入光箱，并沾染到分光镜、滤色片、透镜，致使光线打在液晶板之前已有部分损耗。
4、液晶板冷却系统仅使用较简易的单层滤网，且风路密封不好，易受灰尘沾染，使液晶板通光效率下降。
下面我们就来看看如何拆解清洗投影机解决这些问题，机器型号不同的朋友也可以借鉴一下。
一、投影机拆解：
1、将机器翻过来，拆下6颗螺丝，简单地清扫一下灰尘，拿下
过滤网，将机器重新翻正，掀去上壳。
2、卸主板，拿走灯泡上的防护罩。
将主板四周的接插线拔除，然后将液晶板上的信号线取下。
扳开液晶板电缆接插件的锁扣，轻轻地取下液晶板电缆。
庖丁解牛：深度剖析酷乐视COOLUX-α3+微型投影机LCOS作为一种微型显示技术，在上世纪90年代末出现，随着技术的进步，目前正成为继LCD、DLP后第三种主流投影显示器件，尤其是在投影行业，目前正以较快的速度增长，本文将以XX世纪维优科技最新推出的旗舰级产品酷乐士COOLUXα3+产品做为范例，对时序LCOS微投作一次全面的剖析、介绍，并对该微型投影机一些特点做一分析。
LCOS是硅基液晶（Liquid Crystal on Silicon）技术的缩写，属于新型的反射技术；目前LCOS显示芯片在高端投影显示与微型投影中应用广泛。
高端投影显示以SONY、JVC为代表，主要应用在高端家庭影院与商业影院之中。
这里，我们着重介绍目前在IT数码业界如火如荼地发展中的LCOS微型投影机。
在过去的10多年，LED亮度的迅速增长，这种增长使得用LED光源在投影领域的应用成为可能。
对于投影来说LED光源最具吸引的特点就是长寿命，而且驱动电压低、响应速度快、色域宽、没有紫外或红外的辐射，因此使用LED光源来作为投影是非常理想的光源，LCOS微型投影正是在LED高速发展下取得爆发性增长。
LCOS的结构是在单晶硅上生长电晶体，利用半导体集成制作驱动面板，然后在电晶体上透过研磨技术磨平，并在上面镀铝膜电极作为反射镜，形成CMOS有源点阵基板，然后将CMOS基板与含有ITO 透明电极上的玻璃基板贴合，再注入液晶，进行封装。
像素电极同时也作为反射镜，像素的尺寸一般可以做的很小，约7~20μm，开口率高达96%，LCOS成像原理见下图：利用单片LCOS器件进行投影开发大致分为两大类：一是利用白光作为光源，采用单片CF-LOCS（CF-Color Filter:彩色滤光膜）作为成像器件直接成像为彩色图像；二是利用RGB色光作为光源，利用单色LCOS较高的场刷新率特点（240---360Hz），采用时序方式将场信号分解为R场、G场、B场分别显示，然后利用人眼的视觉暂留特性进行时间混色，形成一副完整的彩色图像。
MDI M3 plus微型投影仪暴力拆解图赏MDI微投影发布的M3 plus上市以来，受到数码爱好者的关注并引起行业巨大反响，留给大家的最深印象是它小巧的机身，机身厚度只有16.5毫米，和普通的充电宝差不多，M3 plus 也被定位为手机伴侣。
那V2 plus的内部又是怎样的呢?小编给它做了“解剖”，随着我们的镜头来一探究竟吧从包装盒内拿出这件神器，以上标配的配件分别是MHL线、充电器、遥控器、充电器连接线、三脚架。
保护框周围肯定通过机器抛光打磨，十分光滑，拆开来并没有割手和凹凸不平的情况发生，因为铝合金边框材质的高塑性、耐磨性，M3 PLUS在产品的防护性和美观性都达到了极高的标准,切实测边框厚度达到1.55毫米，非常结实。
拆开看作为定位于高端便携机种的MDI M3 PLUS，确实是采用了德州仪器的DLP技术和欧司朗Q6光源，这一配置也算是当前微型便携投影的主流，这一配置小编查询得知，其分辨率是854x480，且支持1080P,所以画面才能更加清晰逼真。
打开机器之后，我们可以看到，投放画面色彩数目非常之多，手动可调焦确保每一帧画面也都能能清晰播放。
看这密集的电路主板，它主要包括：信号处理电路、光机电路、控制电路等几大部分。
信号处理电路的作用是把信号接口板送来的信号，在经解密，分离矩阵······等具体的处理，来现实亮度、对比度、色度等一系列调整后在送去给液晶驱动电路。
从里面所有的面板及排线布局，可以看出，MDI M3 PLUS内部结构设计非常紧凑，切内置散热系统。
再来看看摸感应按键的位置，当然也是其一大亮点，虽然现在多数数码设备都有触摸功能，但在2000元以内的投影仪里面，却应用的不多，这给我们拥有较大的操作空间，一共6个触摸按键，除了正常的翻页外，还可以暂停，播放等操作。
、小编，不能再拆下去了，满满都是线路，无法入手，你震惊了嘛!小小投影仪，居然有如此大功能，真是“麻雀虽小，五脏俱全”呀!。
