全拆解 爱普生投影EMP

拆解后笔者发现爱普生TW3500投影机内部各个细节部分粘连均较为紧密细致，用料也较足，特别是各个光学部件相隔的空间均采用黑色纸片进行遮挡，最大限度的降低了对画面的影响。

爱普生TW3500投影机采用超大的风扇也给笔者留下了深刻的印象，爱普生官方宣称这款投影机运行之时噪音仅为22分贝，这和其采用的超大号风扇是分不开的。

众所周知，相同的条件下，大号风扇散热效率更高，也在一定程度上减少了噪音。

爱普生TW3500投影机使用的是200W UHE灯泡，原装灯泡市场价为2500元左右，灯泡在标准亮度模式下寿命为4000小时，折合使用成本来看，每小时使用成本为0.6元左右，尚在普通消费者接受的范围之内。

当然，通过上图我们也可以看到TW3500投影机的灯泡采用了防尘设计，保证其能长时间稳定工作。

恢复亮度投影机内部拆解清洗方法1.电源风扇的进风口正安装在镜头上方（投影仪采用吊装方式），电源风扇紧靠镜头，使灰尘在镜头周围大量沉积。

2.镜头未采取防尘措施，投影仪投影面积的缩放由调焦环后的缩放环来实现，缩放环上的滑槽轨道和镜头滑槽实际上成了空气进入镜头内的通道，因镜头冷热变化使灰尘由滑槽缝隙进入镜头内腔，使镜片组污染，这是导致亮度下降的最主要原因。

另外调焦镜筒座上涂有润滑脂，润滑脂因高温融化浸润聚焦镜片，也是投影仪亮度下降的一个原因。

3.投影仪的光箱部分密封不严，导致灰尘从缝隙中进入光箱，并沾染到分光镜、滤色片、透镜，致使光线打在液晶板之前已有部分损耗。

4.液晶板冷却系统仅使用较简易的单层滤网，且风路密封不好，易受灰尘沾染，使液晶板通光效率下降。

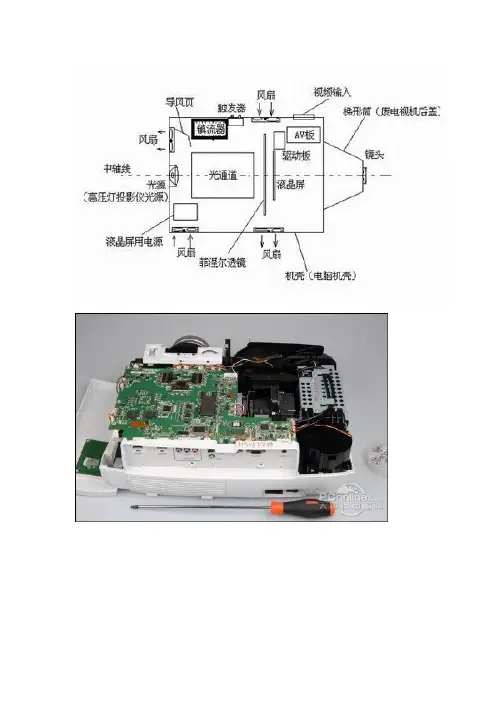

下面我们就来看看如何拆解清洗投影仪解决这些问题，机器型号不同的朋友也可以借鉴一下。

一、投影仪拆解1.将机器翻过来，拆下6颗螺丝，简单地清扫一下灰尘，拿下过滤网髦匦路迫ド峡恰?/P>2.卸主板，拿走灯泡上的防护罩。

将主板四周的接插线拔除，然后将液晶板上的信号线取下。

扳开液晶板电缆接插件的锁扣，轻轻地取下液晶板电缆。

操作说明书所使用符号的含意1指明可能会造成人生伤害或投影机损坏的某些不当操作指明与主题有关的信息或对了解投影机有帮助的信息指明与主题有关的页码或提供更为详细解释的页码[名称]指明投影机端口的名称或电脑菜单或选项的名称实例[InputA] [开始]2所使用符号的含意1工作环境3兼容的电脑 (3)开始操作之前 (3)登记投影机以便监视4用自动检测登记 (5)用IP地址登记手动登录 (6)编辑手动登记的投影机列表 (7)从投影机列表中删除某台投影机 (7)EMP Monitor主窗口8键的功能 (8)理解投影机列表 (9)显示详细信息 (10)不能用EMP Monitor监控投影机11附录123工作环境您可以在电脑屏幕上显示连接到网络上的多台投影机的状态信息也能对所有的投影机进行分批操作如打开和关闭投影机的电源和改变映像源等分批操作最多能监控64台投影机系统配置实例兼容的电脑不能使用Macintosh电脑开始操作之前在启动EMP Monitor之前先检查下列各点必须在用于监控的电脑上安装EMP Monitor电脑和投影机都必须连接到网络上如果使用Windows 2000NT4.0或XP则必须以管理员模式启动电脑使用EMP-81/61时使用EMP Monitor需要用于转接的适配器和电缆s使用说明书睡眠模式在连接到投影机之前需要对适配器进行设定s适配器的文档有关适配器设定的详情请参阅附录s12页投影机A投影机B 投影机C打开投影机B的电源EMP Monitor如果投影机的网络监视或待机模式配置菜单设为开或网络ON则当投影机处于待机模式Power指示灯点亮橙色时时仍能对投影机进行监视OS98SE/Me/NT4.0/2000 Professional/XP HomeEdition/XP ProfessionalCPU Pentium MMX 166 MHz或更高主频推荐使用Pentium 233MHz或更高主频内存容量64 MB或更多推荐128 MB或更多自由硬盘空间 6 MB或更多显示器XGA(1024768)或更高的分辨率16位或更高的显示色彩4登记投影机以便监视在安装了EMP Monitor之后首次启动EMP Monitor和想要添加投影机时进行这一操作一旦投影机已经登记则每次启动EMP Monitor会自动显示上次投影机的状态按顺序单击[开始] - [程序]或 [所有程序] - [EPSONProjector] - [EMP Monitor]以便启动EMP Monitor单击[登录投影仪]显示[登录投影仪]对话框使用用自动检测登记(s5页)或用IP地址登记手动登录(s6页) 方法登记投影机12单击以添加要监控的投影机用自动检测登记单击[登录投影仪]对话框中的[自动检测]选择要登记的投影机然后单击[添加]您可以同时选择几台投影机如果投影机不出现在列表中则使用用IP地址登记手动登录s6页单击[关闭]返回到EMP Monitor主窗口有关使用主窗口的详情请参阅EMP Monitor主窗口s8页1 2已经用自动检测登记了的投影机将根据投影机名称重新检测并且每次启动EMP Monitor都会显示这些投影机的IP地址如果显示密码输入画面请输入投影机管理员的密码然后单击[确定]如果选择了一台以上的投影机将依次显示每一投影机的密码输入画面3用IP地址登记手动登录单击[登录投影仪]对话框中的[手动登录]在[IP地址]框中输入要登记的投影机的IP地址然后单击[确认]如果在网络上找到了具有指定IP地址的投影机则显示投影机名称检查它是否是目标投影机如果它不是目标投影机则重新输入IP地址使用EMP-81/61时将显示下面的手动登录投影仪窗口完成注册并单击[确认]单击[添加]1 2投影仪名称输入投影机名最多16个字母数字字符从0到9及A(a)到Z(z)及-不能使用纯数字的投影机名IP地址输入投影机的IP地址用串行通信⇔TCP/IP转换器复选该复选框端口号输入端口号输入投影机名输入IP地址输入端口号单击复选该复选框3如果显示密码输入画面请输入投影机管理员的密码然后单击[确定]编辑手动登记的投影机列表用下面的步骤改变已经用手动方法登记了的投影机的名称和IP 地址在[登录投影仪]对话框中选择要编辑的投影机然后单击[编辑]如果投影机名称已经改变则只需单击[确认]如果IP 地址已经改变请输入新的IP 地址然后单击[确认]请检查投影机名称是否正确单击[更新]从投影机列表中删除某台投影机在[登录投影仪]对话框的列表中选择要删除的投影机然后单击[删除]可以同时选择一台以上的投影机1238 EMP Monitor主窗口主窗口显示每一投影机的状态信息要对投影机进行操作请从投影机列表中选择投影机然后单击这些键要关闭该窗口单击右上角的键的功能对于已经从投影机列表中选择的投影机可以打开或关闭它们的电源和改变输入源也可以用[工具]菜单中的命令进行同样的操作键投影机列表详细显示显示所选投影机的详细信息电源开打开投影机的电源电源关关闭投影机的电源PC1InputA切换连接到[Computer]端口[Computer1]端口或[InputA]端口的输入源PC2InputB切换连接到[Computer2]端口或[InputB]端口的输入源BNC切换连接到[BNC]端口的输入源S-Video切换连接到[S-Video]端口的输入源Video切换连接到[Video]端口的输入源D4切换连接到[D4]端口的输入源DVIHDMI切换连接到[DVI]端口或[HDMI]端口的输入源EasyMP切换到EasyMP或某些连接的投影机可能没有配备所有上述的端口或功能如果单击某个不能用的端口键或功能则不会有任何动作9理解投影机列表投影机列表使用下列图标来显示投影机的状态存储检测到问题时发出的投影机信息直到EMP Monitor 关闭为止即使投影机的状态恢复正常EMP Monitor 的显示也不会自动更新请单击主窗口中的[刷新]以更新状态信息电源开和正常状态电源关和正常状态电源开和异常状态电源关和异常状态网络错误例如没有连接到网络上或电源线没有连接ComputerComputer1或InputAComputer2或InputB S-Video Video D4数字DVI 或HDMI数字主灯寿命结束警告用新的主灯予以更换s 附送的使用说明书中更换消耗品一节的更换主灯主灯问题读懂指示灯s 请参阅附送的使用说明书中故障排除一节并采取建议的措施内部温度高过热温度警告内部问题风扇问题温度传感器问题10 EMP Monitor主窗口显示详细信息您可以检测有关每一所连接投影机状态的详细信息在主窗口中选择要检查的投影机单击[查看详细内容]在[详细内容]对话框中显示详细的状态信息显示的详细内容因所连接的投影机而稍有不同12单击以便显示详细内容投影机是否已正确地连接到网络上正确连接网络电缆s 附送的使用说明书中的网络电缆的连接连接到网络上的投影机是否已正确地设定检查投影机的网络配置菜单命令设定s 附送的使用说明书中EMP Monitor 是否已正确地安装到电脑上卸载EMP Monitor 然后重新安装是否已经在投影机列表中登记了所有要监控的投影机在投影机列表中登记投影机s 4页投影机的网络监视或待机模式配置菜单是否已设为开或网络ON为了使投影机待机时也能用EMP Monitor 监控投影机投影机的网络监视或待机模式配置菜单必须设为开或网络ON s 附送的使用说明书中使用EMP-81/61时需要对适配器进行设定按下表所示进行设定Port Properties Serial Port Settings Serial Protocol RS232Speed9600Character Size8Parity NoneStopbit1Flow Control NoneConnect Mode Settings UDP Datagram Mode DisableUDP Datagram Type空白Response Nothing quietAdditional Settings Port Password DisableTelnet Mode DisableInactivity Timeout EnablePort Password空白Security Security Settings Encryption―Disable不可选Twofish Key―空白版权所有未经SEIKO EPSON CORPORA TION的书面许可禁止以电子机械影印录制或者其他任何形式和方式复制贮存检索或者传递本手册中的任何部份使用此处包含的资料不承担任何专利责任对于因使用此处包含的资料而造成的损坏也不承担任何责任如果买主或者第三方由于意外使用不当或者违反本机操作规程或未经授权作出任何修改检修或者以任何形式更换本产品或者(除美国之外)操作和维修时未能严格遵循SEIKO EPSON CORPORA TION提供的操作和维修手册而使其遭受到任何损坏损失承担任何费用或者开销SEIKO EPSON CORPORA TION及其附属公司概不负责SEIKO EPSON CORPORA TION对于因使用非由该公司指定的原装EPSON产品或者非经EPSON准许使用的产品或者任何消耗产品而造成的损坏或者引起的问题概不负责通告EPSON是SEIKO EPSON CORPORA TION的注册商标Windows, Windows NT是微软公司在美国和其它国家的注册商标Macintosh是苹果电脑有限公司(Apple Computer, Inc.)的注册商标EasyMP和是SEIKO EPSON CORPORA TION的商标本手册内使用的其他产品名称只是为了区别的目的这些名称可能已成为各厂家的商标EPSON声明对于该等商标不拥有任何或全部的权利Copyright 2004 by SEIKO EPSON CORPORA TION。

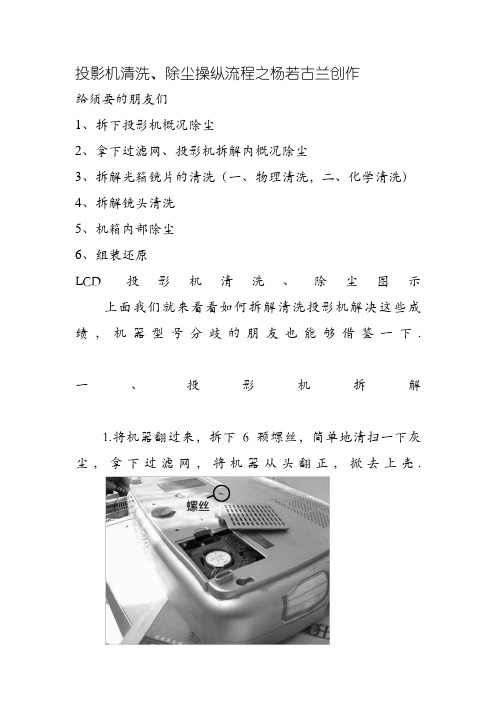

投影机清洗、除尘操纵流程之杨若古兰创作给须要的朋友们1、拆下投影机概况除尘2、拿下过滤网、投影机拆解内概况除尘3、拆解光箱镜片的清洗（一、物理清洗，二、化学清洗）4、拆解镜头清洗5、机箱内部除尘6、组装还原LCD投影机清洗、除尘图示上面我们就来看看如何拆解清洗投影机解决这些成绩，机器型号分歧的朋友也能够借鉴一下.一、投影机拆解1.将机器翻过来，拆下6颗螺丝，简单地清扫一下灰尘，拿下过滤网，将机器从头翻正，掀去上壳.2.卸主板，拿走灯泡上的防护罩.将主板四周的接插线革除，然后将液晶板上的旌旗灯号线取下.扳开液晶板电缆接插件的锁扣，轻轻地取下液晶板电缆.卸去主板上的3颗螺丝，拆去固定两个VGA接口的4只六角螺丝，革除主板与输入接口板的连接插头，拿下主板.此时机芯曾经流露在面前，其次要构成为：除主板外，有接口电路板、光箱、镜头、灯泡、液晶板散热风扇、内置喇叭、主散热风扇、电源、高压点灯器、辅助散热风扇等.3.接上去拆下灯泡温度传感器螺丝，取下点灯器高压线.4.轻轻取下三块液晶板上方的空气过滤器.5.拆下光机总成（包含灯泡、光机、镜头、液晶板散热风扇）的固定螺丝，将光机总成从机箱中提出.机壳部分可清晰看出冷却零碎风的流向.不幸的是进风口恰好设计在镜头下方，形成灰尘进入镜头腔，净化镜头. 6.分解光机总成：用平口螺丝刀松开两只固定螺丝，取出灯泡，可以看到灯泡舱通向光箱的一面玻璃片积有灰尘，影响了通光量.将液晶板独立的散热风扇从光机总成上拆上去.卸去主板上的3颗螺丝，拆去固定两个VGA接口的4只六角螺丝，革除主板与输入接口板的连接插头，拿下主板.然后就可以拆下液晶板通风盖板，里面也有积尘.液晶板过滤器难以阻隔大量灰尘.拆下固定镜头的4颗螺丝，取下镜头，可以发现下半部分很多灰尘，将镜头对光观看也是灰蒙蒙的.拆下代表红色的箭头所指的4颗螺丝.留意：代表黄色的箭头所指部分是四块黑塑料片，其上面点了胶，用以固定光箱中的反光镜片，所以揭起光箱盖板动作必定要轻，千万不要将粘住的镜片带出摔坏或弄破.打开后的光箱，有浩繁的镜片，各反射镜、分光镜、偏振镜、凸透镜分歧程度地感染了灰尘，液晶板上也有灰尘沉积.根据经验估计，清洗这部分后，光通量大约可改善1/4～1/3.A~E为五片反射镜（其中A、B是分光镜），1~5为五片凸透镜，6~8为偏振镜，9~11为改善光平行特性的组合透镜组.二、光箱镜片的清洗先筹办一些工具和材料：橡胶吹气球、脱脂棉、镊子、尖嘴钳、螺丝刀、钢丝钩、镜头纸、无水酒精及盛酒精用的容器.因为多数镜片安装有反正之分，清洗前必定要记准本来的安装方式，拆一片洗一片，洗完装回去，再拆另一片.光箱中编号为C、D、E的镜片有弹簧片顶着，拆卸时必定要当心，千万不要扳坏，可先将弹簧片抽出，再轻轻地将镜片取下，这三块镜片都是概况镀有反射层，不要装反.编号为1～5的凸透镜可用钢丝钩轻轻提出.编号为6、7、8的单色偏振镜贴膜面必定要靠着液晶板.清洗镜片时先用脱脂棉蘸些纯酒精（99.7%），先将镜面擦一遍，趁酒精还没完整挥发马上用镜头纸将镜面擦亮，对光看看，尽量不要有污渍，最初用吹气球吹去留在镜面上的纤维丝.洗好的镜片放在镜头纸上，用镜头纸包着放回原处.液晶板若净化严重，清洗可用医用棉签，蘸些纯酒精，从液晶板散热缝隙伸入，轻轻擦试.若不严重，只须用吹气球吹一下即可.一、清洗镜头镜头结构复杂，拆分难度较大，上面将逐个展现拆分过程.首先为镜身作简单除尘，剥下缩放环上的锯齿橡胶圈.卸下固定缩放环的五只螺钉，将缩放环推向一边，剥除调焦环上的锯齿橡胶圈，拆下调焦环上的固定螺钉，顺次将调焦环、缩放环、缩放环锯齿橡胶圈取出.将调焦镜筒的限位片拆下，旋下调焦镜筒.留意：调焦镜的螺纹上涂有润滑脂.旋下调焦镜筒后，可见到主镜筒中的镜片上有一层较厚的灰尘.另外因为调焦镜筒螺纹上的润滑脂高温融化，形成镜片被油脂浸润，呈毛玻璃状.拆下全部九个滑轨轴承，取下铝合金缩放导轨筒后，可看到主镜筒上开的槽，当铝合金缩放导轨筒动弹时，将动弹力传给九个滑轨轴承，九个滑轨轴承推动内部三组活动镜片沿主镜筒的开槽作轴向活动.在拆下九个滑轨轴承后，内部三套活动镜片均会零落，当心从镜筒前端将两组活动镜片倒出.最困难的莫过于卸开镜头尾部的金属圈盖，此处已用胶封死.镜筒内有净化的两组镜片没法从前端倒出，只能将圈盖卸开.在镜头盖中注满纯酒精，将镜头尾端圈盖泡在里面，数小时后溶开封胶.拧开尾圈盖，取下一只凸透镜片，接着是一个圈形镜片支架，及另一个凸透镜.从镜筒尾端取出两个镜片组件.各镜面的清洗方法与光箱镜片的清洗方法类似，概不赘述.清洗后镜面.图中右边为从镜头前端装入的三只组件，左面四个组件及尾圈盖由后部装入.上面将看到镜头的重装步调：先从镜筒尾端装入一个固定镜片组件，及一个活动镜片组件，留意组件的凸面都朝上.安装两个镜片组件的固定螺丝及滑轨轴承.用镜头纸托住透镜从镜筒尾端装入，镜片的凸起面朝上.将镜筒立起来，安装镜片支架.安装最尾端的镜片，图示的透镜平面朝上凸起面朝下.然后旋上镜头的尾圈盖.将镜头前面装入的两个镜片组件叠起来，将镜筒反过来从前端送进去.拆下先前从镜筒尾端装入的活动镜片组件的三个滑轨轴承.套入缩放导轨筒，细心将所有滑轨轴承上好.将镜筒立起来，确定好聚焦镜筒锁片的地位，从准确的角度旋入聚焦镜筒，然后上好锁片.接着按顺序装好聚焦镜筒调焦环，缩放调节环并套入锯齿橡胶圈.在镜头缩放环外包上几层无纺布，用胶带固定，防止清洗后再次净化.实践证实这是一个简单无效的做法，若厂家在出厂时如许处理，防尘后果将会好很多.将做了防尘处理的镜头装回光机总成的照片，镜头清洗完成.此刻装回灯泡，安上液晶板散热风扇，将光机总成装回机箱.二、机箱内部除尘这部分工作较易，但也是必须的.主板的反面，灰尘如没有去除，赶上阴天下雨，谁也不克不及包管不出成绩.电源风扇带给高压点灯器的“礼物”，贴片元件尽被灰尘盖住，几个大型元件上铺满厚厚的灰尘，看来高适应性的投影机防尘零碎确有开发的须要.用上期清洗光箱部分的方法即可完成机箱内部的除尘工作.三、最初的组装工作插好主板与接口板的连线.然后将三根液晶板旌旗灯号电缆从电路板槽孔中穿过，拔出插座并用锁片固定好.将各种旌旗灯号线接插件插在响应的主板插座上.上好VGA口上的四只六方螺丝，将主板的三只固定螺丝上好.然后安装好灯泡的防热隔罩.扣上投影机上盖，反过来上好六颗螺丝，盖上过滤网，一切OK了！经清洗后，投影机的亮度几乎达到刚购买时的水平.但大家在操纵中必定要留意，万一打破一片镜片，就可能导致整台机器报废！全部操纵中，在装回机器的时候，必定要严酷按拆装顺序的反顺序回装，并留意力度，防止发生损坏！。

1使用说明书2说明书中的符号的意义f 安全指示文件内和投影仪上都使用了符号，指出可能对用户或他人造成的伤害以及财产受损的风险，以便您能够安全、正确地使用投影仪。

指示及其含义如下。

请确保在阅读说明书之前正确理解这些指示。

f 一般信息指示警告表示如果忽视此符号或不采取足够的措施，可能会导致死亡或重大人身伤害。

小心表示如果忽视此符号或不采取足够的措施，可能会导致人身伤害或财产损失。

注意列示了如果不采取足够的措施可能引起投影机的损坏和人身伤害的内容。

q记述了方便用户使用的一些相关资讯。

s指明可以找到相关主题详细资讯的所在页。

g表示该符号前有下划线的用语在用语解说中作了说明。

请参阅“附录”中的“用语解说”部分。

s 第64页表示操作方法和操作顺序。

请按照编号顺序进行所需的操作。

[（名称）]指示遥控器或控制面板上按钮的名称。

实例：[Esc] 按钮“（菜单名称）”表示配置菜单选项。

实例：“图像”-“亮度”表示此说明接至下一页。

单击该符号将显示下一页。

表示此说明续自上一页。

单击该符号将显示上一页。

步骤3目录投影仪的功能 (4)各部件的名称和作用 (5)前面/上面 (5)后面（只适用于 EMP-83/822） (6)后面（只适用于 EMP-X5/S5） (7)控制面板 (8)遥控器 (9)底面 (10)有用功能切换投影图像（源搜索） (12)提高投影的功能 (13)选择投影质量（选择颜色模式） (13)暂时隐藏图像和声音（A/V 无声） (14)暂停图像（静止） (15)改变长宽比（外观） (15)放大部分图像（E变焦） (16)安全功能 (17)管理用户（密码保护） (17)限制操作（操作锁） (19)防盗锁 (20)配置菜单使用配置菜单 (22)功能一览表 (23)图像菜单（只适用于 EMP-83/822） (23)图像菜单（只适用于 EMP-X5/S5） (24)信号菜单（只适用于 EMP-83/822） (25)信号菜单（只适用于 EMP-X5/S5） (26)设定菜单 (27)扩展菜单 (28)网络菜单（只适用于 EMP-83/822） (30)信息菜单（只适用于显示） (33)重设菜单 (34)故障排除使用帮助 (36)解决问题 (37)读懂指示灯 (37)看了指示灯仍不明白时.......................................................................................40附录安装方法 (48)清洁 (49)清洁投影仪表面 (49)清洁镜头 (49)清洁空气过滤器和进风口 (49)更换消耗品 (50)更换遥控器电池 (50)更换灯泡 (51)更换空气过滤器 (55)保存用户标识 (56)屏幕尺寸和距离 (58)EMP-83/822/X5 (58)EMP-S5 (59)连接到外部设备 (60)连接到外部监视器 (60)连接到外部扬声器（只适用于 EMP-83/822） (60)连接 LAN 电缆（只适用于 EMP-83/822） (61)连接 USB 电缆（只适用于 EMP-X5/S5） (62)选购件和消耗品 (63)用语解说 (64)ESC/VP21 命令 (66)命令表 (66)电缆配线 (66)连接 USB（只适用于 EMP-X5/S5） (67)USB 连接设置 (67)PJLink（只适用于 EMP-83/822） (68)受支持的监视器显示一览表 (69)规格 (70)外形尺寸图 (74)索引 (75)4投影仪的功能f A/V无声滑盖使投影和存放方便您可以通过打开和关闭 A/V 无声滑盖容易地停止及恢复投影，这样更易于进行清晰上演。

全拆解爱普生投影EMP-6010内部解密爱普生EMP-6010投影机简单了解了爱普生深圳工厂之后，我们直接切入正题，上图就是即将被爱普生工程师拆解的爱普生教育类投影机，EMP-6010。

这款投影机主要面向商务以及教育市场，特别针对粉尘较大的环境提供了专门的防尘过滤网，大机身有利于为3000流明高亮度的机器进行散热。

爱普生EMP-6010类型教学第2页：拆解第一步：取下投影机配件拆解第一步：取下投影机配件投影机拆解的第一步是取下投影机配件。

首先，负责拆解的工作人员取下了可更换的防尘过滤网。

（注：投影机拆解须有专门技术工程师完成，自行拆解可能会导致机身损坏而无法享受厂商提供售后服务，请大家切勿自行拆机）首先被取下的是可清洗的防尘过滤网机箱拆解取下的接口部位在拆解了爱普生EMP-6010投影机多个部位连接处螺丝的后，技术人员首先将投影机后部接口盖取下。

上图就是工程师正在展示和讲解被拆解的投影机接口部件。

这仅仅是刚刚开了一个头。

拆解灯泡盖已经被拆卸下来的部件至此，爱普生EMP-6010投影机的外部配件基本被拆解完毕，分别是投影机灯泡盖，接口盖，以及防尘过滤网。

由于这几个部件都是相对独立于投影机核心电路板之外的，因此较为容易拆下，下面我们即将进入更加关键的第二步，投影机开箱。

第3页：拆解第二步：投影机开箱拆解第二步：投影机开箱大家都知道，投影机作为一种非常精密的产品，其内部构造是相对复杂的，而机箱则是保护这些内部精密部件的关键，因此，开箱就成为我们了解投影机的重要步骤。

爱普生EMP-6010开箱取下爱普生EMP-6010投影机机盖随着爱普生EMP-6010投影机机盖的取下，投影机内部的结构就展现在我们眼前。

拆卸下来的爱普生EMP-6010投影机机盖上图，工程师展示的是已经被取下的爱普生EMP-6010投影机机盖，平时我们是如何通过机盖上的按键控制投影机的呢？大家注意上面右图中的那根白色连接线，就是通过这根线，将用户按键指示信号传达到投影机的大脑——主控电路板，从而完成我们每一项调节操作的，因此，在拆解机盖的时候一定要注意这根连线。

爱普生T109墨盒拆解多图（ME30 ME300 ME33 ME330等）

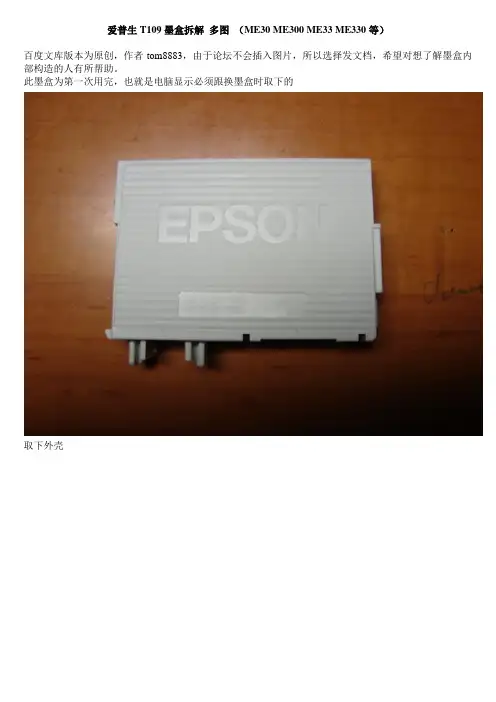

百度文库版本为原创，作者tom8883，由于论坛不会插入图片，所以选择发文档，希望对想了解墨盒内部构造的人有所帮助。
