拆解后笔者发现爱普生TW3500投影机内部各个细节部分粘连均较为紧密细致，用料也较足，特别是各个光学部件相隔的空间均采用黑色纸片进行遮挡，最大限度的降低了对画面的影响。
爱普生TW3500投影机采用超大的风扇也给笔者留下了深刻的印象，爱普生官方宣称这款投影机运行之时噪音仅为22分贝，这和其采用的超大号风扇是分不开的。众所周知，相同的条件下，大号风扇散热效率更高，也在一定程度上减少了噪音。
爱普生TW3500投影机使用的是200W UHE灯泡，原装灯泡市场价为2500元左右，灯泡在标准亮度模式下寿命为4000小时，折合使用成本来看，每小时使用成本为0.6元左右，尚在普通消费者接受的范围之内。当然，通过上图我们也可以看到TW3500投影机的灯泡采用了防尘设计，保证其能长时间稳定工作。
恢复亮度投影机内部拆解清洗方法
1.电源风扇的进风口正安装在镜头上方（投影仪采用吊装方式），电源风扇紧靠镜头，使灰尘在镜头周围大量沉积。
2.镜头未采取防尘措施，投影仪投影面积的缩放由调焦环后的缩放环来实现，缩放环上的滑槽轨道和镜头滑槽实际上成了空气进入镜头内的通道，因镜头冷热变化使灰尘由滑槽缝隙进入镜头内腔，使镜片组污染，这是导致亮度下降的最主要原因。另外调焦镜筒座上涂有润滑脂，润滑脂因高温融化浸润聚焦镜片，也是投影仪亮度下降的一个原因。
3.投影仪的光箱部分密封不严，导致灰尘从缝隙中进入光箱，并沾染到分光镜、滤色片、透镜，致使光线打在液晶板之前已有部分损耗。
4.液晶板冷却系统仅使用较简易的单层滤网，且风路密封不好，易受灰尘沾染，使液晶板通光效率下降。
下面我们就来看看如何拆解清洗投影仪解决这些问题，机器型号不同的朋友也可以借鉴一下。
一、投影仪拆解
1.将机器翻过来，拆下6颗螺丝，简单地清扫一下灰尘，拿下过滤网髦匦路
迫ド峡恰?/P>
2.卸主板，拿走灯泡上的防护罩。将主板四周的接插线拔除，然后将液晶板上的信号线取下。扳开液晶板电缆接插件的锁扣，轻轻地取下液晶板电缆。
卸去主板上的3颗螺丝，拆去固定两个VGA接口的4只六角螺丝，拔除主板与输入接口板的连接插头，拿下主板。

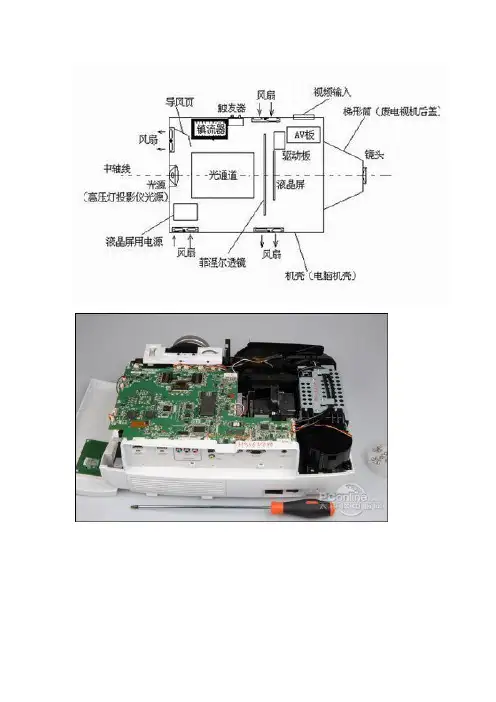

此时机芯已经暴露在面前，其主要组成为：除主板外，有接口电路板、光箱、镜头、灯泡、液晶板散热风扇、内置喇叭、主散热风扇、电源、高压点灯器、辅助散热风扇等。
3.接下来拆下灯泡温度传感器螺丝，取下点灯器高压线。
4.轻轻取下三块液晶板上方的空气过滤器。
5.拆下光机总成（包括灯泡、光机、镜头、液晶板散热风扇）的固定螺丝，将光机总成从机箱中提出。
机壳部分可清晰看出冷却系统风的流向。不幸的是进风口恰好设计在镜头下方，造成灰尘进入镜头腔，污染镜头。
6.分解光机总成：用平口螺丝刀松开两只固定螺丝，取出灯泡，可以看到灯泡舱通向光箱的一面玻璃片积有灰尘，影响了通光量。
将液晶板独立的散热风扇从光机总成上拆下来。
卸去主板上的3颗螺丝，拆去固定两个VGA接口的4只六角螺丝，拔除主板与输入接口板的连接插头，拿下主板。
然后就可以拆下液晶板通风盖板，里面也有积尘。液晶板过滤器难以阻隔大量灰尘。拆下固定镜头的4颗螺丝，取下镜头，可以发现下半部分很多灰尘，将镜头对光观看也是灰蒙蒙的。
拆下代表红色的箭头所指的4颗螺丝。
注意：代表黄色的箭头所指部分是四块黑塑料片，其下面点了胶，用以固定光箱中的反光镜片，所以揭起光箱盖板动作一定要轻，千万不要将粘住的镜片带出摔坏或弄破。
打开后的光箱，有众多的镜片，各反射镜、分光镜、偏振镜、凸透镜不同程度地沾染了灰尘，液晶板上也有灰尘沉积。根据经验估计，清洗这部分后，光通量大约可改善1/4～1/3。
A~E为五片反射镜（其中A、B是分光镜），1~5为五片凸透镜，6~8为偏振镜，9~11为改善光平行特性的组合透镜组。
二、光箱镜片的清洗
先准备一些工具和材料：橡胶吹气球、脱脂棉、镊子、尖嘴钳、螺丝刀、钢丝钩、镜头纸、无水酒精及盛酒精用的容器。
因为多数镜片安装有反正之分，清洗前一定要记准原来的安装方式，拆一片洗一片，洗完装回去，再拆另一片。
光箱中编号为C、D、E的镜片有弹簧片顶着，拆卸时一定要小心，千万不要扳坏，可先将弹簧片抽出，再轻轻地将镜片取下，这三块镜片都是表面镀有反射层，不要装反。
编号为1～5的凸透镜可用钢丝钩轻轻提出。编号为6、7、8的单色偏振镜贴膜面一定要靠着液晶板。
清洗镜片时先用脱脂棉蘸些纯酒精（99.7%），先将镜面擦一遍，趁酒精还没完全挥发马上用镜头纸将镜面擦亮，对光看看，尽量不要有污渍，最后用吹气球吹去留在镜面上的纤维丝。洗好的镜片放在镜头纸上，用镜头纸包着放回原处。
液晶板若污染严重，清洗可用医用棉签，蘸些纯酒精，从液晶板散热缝隙伸入，轻轻擦试。若不严重，只须用吹气球吹一下即可。
一、清洗镜头
镜头结构复杂，拆分难度较大，下面将一一展示拆分过程。
首先为镜身作简单除尘，剥下缩放环上的锯齿橡胶圈。卸下固定缩放环的五只螺钉，将缩放环推向一边，剥除调焦环上的锯齿橡胶圈，拆下调焦环上的固定螺钉，依次将调焦环、缩放环、缩放环锯齿橡胶圈取出。
将调焦镜筒的限位片拆下，旋下调焦镜筒。注意：调焦镜的螺纹上涂有润滑脂。
旋下调焦镜筒后，可见到主镜筒中的镜片上有一层较厚的灰尘。另外由于调焦镜筒螺纹上的润滑脂高温融化，造成镜片被油脂浸润，呈毛玻璃状。
拆下全部九个滑轨轴承，取下铝合金缩放导轨筒后，可看到主镜筒上开的槽，当铝合金缩放导轨筒转动时，将转动力传给九个滑轨轴承，九个滑轨轴承推动内部三组活动镜片沿主镜筒的开槽作轴向运动。
在拆下九个滑轨轴承后，内部三套活动镜片均会脱落，小心从镜筒前端将两组活动镜片倒出。
最困难的莫过于卸开镜头尾部的金属圈盖，此处已用胶封死。镜筒内有污染的两组镜片无法从前端倒出，只能将圈盖卸开。
