投影机常用故障解决方法一、投影机故障解决方案1. 投影机无法显示图像检查所有连线是否连接好，确保投影机接通电源后才接通电脑的电源。
如果投影机仍然无法显示图像，而您使用的是笔记本电脑，那么可能需要您敲击特定按键以激活电脑的外部视频端口：按住笔记本电脑的fn键，然后同时按下标识为lcd/crt 或显示器图标的对应功能键（f1、F2、f3等），或者参阅笔记本电脑的说明文档，以进一步了解激活视频端口的信息。
2. 变形失真请将投影机放置于与放映屏幕垂直的位置，便可以消除变形失真，升高或调低投影机前部的升降脚座至图像呈矩形状。
必要的情况下，将整套装置放置于较高或较低的位置以矫正图像。
3. 图像色彩失真按投影机键盘上的菜单键，选择显示菜单下的全部重置，如果仍不能解决色彩问题，请检查连线上是否有弯曲或折断的插针，如果插针受损，请立刻更换连线。
4. 不能显示整个图像将电脑的分辨率设置成与投影机分辨率相匹配的大小。
5. 使用过程中突然关机投影机在使用过程中突然处于关机状态，如果排除了人为故障，那么投影机很可能是处于热保护状态。
目前很多高档投影机为了有效延长投影机的使用寿命，常具有自我热保护这一功能，一旦投影机内部的热量过大，温度过高的话，它就会自动启动该保护状态，将投影机自动关闭。
而在这个状态下，投影机对外界的任何输入控制是不起作用的。
当出现这种情况时，大家不要担心投影机发生了故障，只要在投影机自动关机大约30分钟后，再按照正常顺序来打开投影机，就可以恢复正常了。
二、多种投影仪维修方式的进入ＳＯＮＹ的投影机维修菜单操作方法是（适用索尼大部分机型）：在待机中，依次以以下顺序ENTER ENTER方向的上方向的下ENTER各按一下，后会出现一个菜单，这就是维修菜单，在左上角有一个Ｓ字眼；日立的是：看时间：在开机下，按ＲＥＳＥＴ键三Ｓ；维修菜单：开机下，按一下菜单，再按ＲＥＳＥＴ键三Ｓ三洋的是菜单键和切换键同时按住EIKI,三洋看使用时间EIKI,三洋看使用时间只需摁住住上键就行。
ESP103/104系列投影机简要维修手册一、ESP103/104系列投影机电路的基本构成ESP系列投影机电路组成主要由开关电源、恒流源、程序控制板和解码板四大部分组成。
见下框图。
为方便维修人员更快的排除其所发生的故障，下面将以上四部分出故障时所产生的现象分别进行简要阐述。
二、ESP103/104系列投影机开关电源板和恒流源开关电源是电器设备中不可缺少的而且非常重要的一环，它是给整个设备直接提供电源，其好坏直接影响到设备是否正常工作。
所以在维修设备时首先得从电源开始，往往会使你在处理故障时起到事半功倍的效果。
ESP103/104系列投影机的开关电源和恒流源电路板见图一和图二，开关电源提供两组直流电平输出，分别是+12V/1A、+5V/1.5A，ESP103/104等系列只使用+12V/1A电源作为整机工作电源，ESP213/ESP313等系列使用+12V/1A、+5V/1.5A两组直流电源供整机电源。
+12V/1A电源作为除DVD机芯和SD板卡以外电路板工作的电源。
+5V/1.5A的电源只作为带DVD机芯和SD板卡的投影机使用。
恒流源同开关电源一样，也是一种功率电源，属于高压工作电路，维修时请务必小心谨慎。
ESP系列投影机整机功率在90W以下，恒流源功率大概占整机功率的4/5以上，作为LED投影机光源部分不可缺少的重要电子部件，往往直接影响LED灯泡的寿命和性能，所以对于恒流源的要求都比较高。
对于开关电源和恒流源这种大功率电源历来是投影机故障的高发部位，但厂家均不提供图纸资料，要做芯片级维修异常困难，投影机维修多采用整板更换，费用高。
ESP 系列投影机开关电源和恒流源典型故障原因分析1. 整机都不通电，换电源板后仍然不通电，有可能是三芯电源座内保险丝坏掉，2. 通电后指示灯不亮，一般为控制板无+12V 电源输入所至，检查开关电源板是否有+12V 电源输出，若无输出，有可能是开关电源板坏。
3. 开机后风扇正常工作，光源不亮，一般为恒流源没有工作所至。
投影仪常见问题及维修方法投影仪现在已经成为教育机构与各种企业不可缺少的办公设备之一。
但是，投影仪是一种比较娇贵的仪器，在使用中经常会出现一些小问题。
今天，小编就来帮助大家分析投影仪常见故障，从而解决这些问题。
1、画面不显示。
投影仪不能正确将图像信号投射出来说明投影仪和信号源设备之间的信号线可能有问题，检查信号线两端是否都已和相应设备连接紧固，如果没问题，再检查一下与投影仪连接的电脑（笔记本），是否已经激活了外部视频功能。
笔记本电脑基本都提供了FN功能切换键，只要同时按下FN＋标识为LCD／CRT或显示器图标的对应功能键，就能激活计算机的视频输出功能；另外，还应该检查投影仪本身的信号输入模式，才能保证投影仪画面显示正常。
2、投影仪不启动。
投影仪不启动，说明投影仪电源电路发生故障，这种情况分投影机内部电源和外接电源，先检查一下投影仪的外接电源规格是否微博中国投影布交易网符合投影仪标准，例如：外接电源插座没有接地或者投影仪使用的电源线不是投影仪随机配备的，这都有可能造成投影仪电源输入不正常；一旦确定外接电源正常的话，就可以断定投影仪内部供电电路损坏，此时需要维修投影机或更换维修投影仪内部电源。
3、图像显示不全。
投影仪所投出来的图像显示不全，说明投影仪和信号之间的分辨率不协调，需要重新调整计算机的分辨率以及投影仪的分辨率，让它们的大小相互匹配。
4、图像变形失真。
投影仪投出来的图像变形失真，很可能是投影仪与投影屏幕之间的位置没有摆正，此时，可以调整投影仪的升降脚座，或者调整投影屏幕的位置高度，确保投在屏幕上的图象呈矩形状。
5、使用中自动关机。
投影仪在工作过程中自动关机，主要有两种原因；一是用户在操作时可能不小心切断了投影仪的电源，因此应该先检查一下是不是人为因素导致投影仪关闭；二、投影仪本身有故障，大多数是热保护微博中国投影布交易网引起的。
因为现在有许多高档投影仪为了延长投影仪寿命，采用一种自我热保护功能，投影仪内部温度过高时，投影仪就会自动热保护，将投影仪自动关闭掉，投影仪任何操作都将失灵；这时，只要在投影仪自动关机后大约半小时的时间，再按照普通的开机顺序来启动投影仪，投影仪就可以恢复正常工作了。

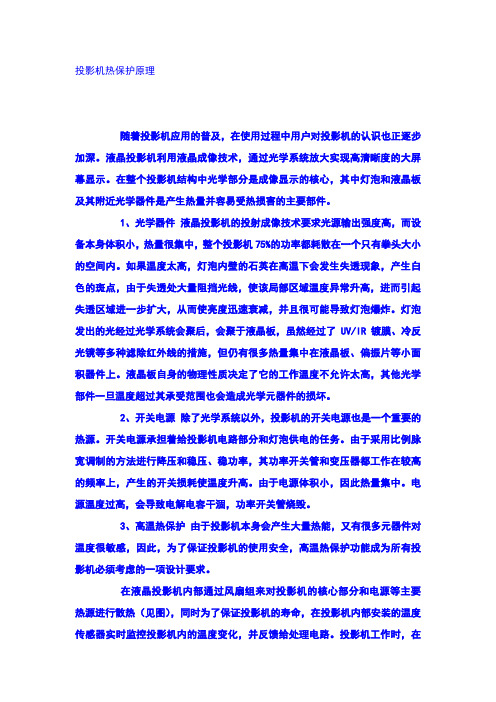

投影机热保护原理随着投影机应用的普及，在使用过程中用户对投影机的认识也正逐步加深。
液晶投影机利用液晶成像技术，通过光学系统放大实现高清晰度的大屏幕显示。
在整个投影机结构中光学部分是成像显示的核心，其中灯泡和液晶板及其附近光学器件是产生热量并容易受热损害的主要部件。
1、光学器件液晶投影机的投射成像技术要求光源输出强度高，而设备本身体积小，热量很集中，整个投影机75%的功率都耗散在一个只有拳头大小的空间内。
如果温度太高，灯泡内壁的石英在高温下会发生失透现象，产生白色的斑点，由于失透处大量阻挡光线，使该局部区域温度异常升高，进而引起失透区域进一步扩大，从而使亮度迅速衰减，并且很可能导致灯泡爆炸。
灯泡发出的光经过光学系统会聚后，会聚于液晶板，虽然经过了UV/IR镀膜、冷反光镜等多种滤除红外线的措施，但仍有很多热量集中在液晶板、偏振片等小面积器件上。
液晶板自身的物理性质决定了它的工作温度不允许太高，其他光学部件一旦温度超过其承受范围也会造成光学元器件的损坏。
2、开关电源除了光学系统以外，投影机的开关电源也是一个重要的热源。
开关电源承担着给投影机电路部分和灯泡供电的任务。
由于采用比例脉宽调制的方法进行降压和稳压、稳功率，其功率开关管和变压器都工作在较高的频率上，产生的开关损耗使温度升高。
由于电源体积小，因此热量集中。
电源温度过高，会导致电解电容干涸，功率开关管烧毁。
3、高温热保护由于投影机本身会产生大量热能，又有很多元器件对温度很敏感，因此，为了保证投影机的使用安全，高温热保护功能成为所有投影机必须考虑的一项设计要求。
在液晶投影机内部通过风扇组来对投影机的核心部分和电源等主要热源进行散热（见图），同时为了保证投影机的寿命，在投影机内部安装的温度传感器实时监控投影机内的温度变化，并反馈给处理电路。
投影机工作时，在散热风扇的作用下，内部处于一种热平衡状态。
这一状态是与外界温度相关的，当外界温度超过一定温度（大多数是35~36℃）后，内部重要部位的温度也会超过其额定值。

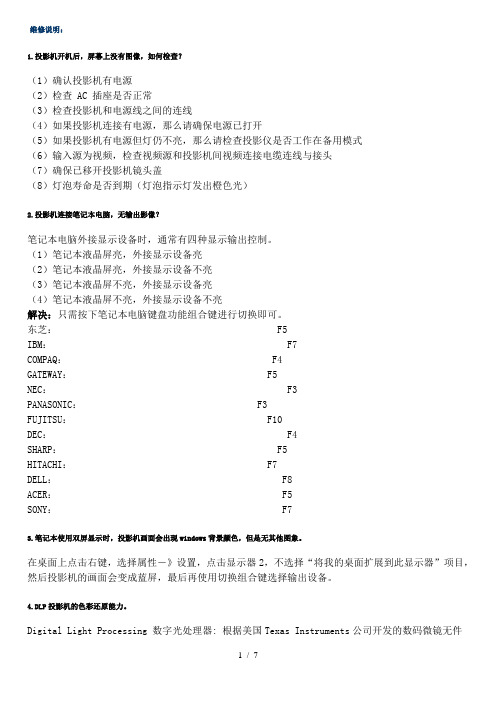

维修说明：1.投影机开机后，屏幕上没有图像，如何检查？（1）确认投影机有电源（2）检查 AC 插座是否正常（3）检查投影机和电源线之间的连线（4）如果投影机连接有电源，那么请确保电源已打开（5）如果投影机有电源但灯仍不亮，那么请检查投影仪是否工作在备用模式（6）输入源为视频，检查视频源和投影机间视频连接电缆连线与接头（7）确保已移开投影机镜头盖（8）灯泡寿命是否到期（灯泡指示灯发出橙色光）2.投影机连接笔记本电脑，无输出影像？笔记本电脑外接显示设备时，通常有四种显示输出控制。
（1）笔记本液晶屏亮，外接显示设备亮（2）笔记本液晶屏亮，外接显示设备不亮（3）笔记本液晶屏不亮，外接显示设备亮（4）笔记本液晶屏不亮，外接显示设备不亮解决：只需按下笔记本电脑键盘功能组合键进行切换即可。
东芝： F5IBM：F7COMPAQ：F4GATEWAY：F5NEC：F3PANASONIC：F3FUJITSU：F10DEC：F4SHARP：F5HITACHI：F7DELL：F8ACER：F5SONY：F73.笔记本使用双屏显示时，投影机画面会出现windows背景颜色，但是无其他图象。
在桌面上点击右键，选择属性－》设置，点击显示器2，不选择“将我的桌面扩展到此显示器”项目，然后投影机的画面会变成蓝屏，最后再使用切换组合键选择输出设备。
4.DLP投影机的色彩还原能力。
Digital Light Processing 数字光处理器: 根据美国Texas Instruments公司开发的数码微镜无件（DMD）设计而成,以表面的数字微镜装置digital micromirror device(DMD)作为反射光投射图像到屏幕的一种投影技术,DMD片包含成千上万的微镜，每个镜子代表一个像素，开或关的状态就可创建一幅图像。
DLP产生色彩是由于放在光源路径上的色轮（由红、绿、蓝组成）。
LCD( Liquid Crystal Display)投影机分为液晶板投影机和液晶光阀投影机两类。
投影仪维修38例附图纸摘自91修网01．LCD投影机由主电源、灯电源、主板、液晶驱动板、液晶板、灯泡、光学系统及镜头组成。
LCD投影机又称模拟机，主要由三片液晶板成像。
02．DLP投影机由主电源、灯电源联体、光学系统、主板及DLP成像镜头组成。
DLP 投影机又称全数字投影机，主要由色轮成像。
03．投影机整机不通电的原因：电源坏了，无法供电给主板，这种情况导致无法工作（占60%）；如果主板出现故障也会出现无法指示。
（占40%)04．投影机灯泡不亮，是什么原因？灯泡坏了，导致不亮；灯电源坏了，也可能不亮；主板坏或驱动电源有问题，也可能导致不亮。
05．主板是低电工作的一个系统，当它供电给一个部位，任何供电不正常时都会产生不同的原因。
06．投影机保护，灯泡指示灯会亮，是什么原因？灯泡无用；保护系统有问题；主板或温控有问题07．有视频，无RGB信号或无视频或无RGB 信号。
一般情况都是信号带电，接地不良，而导致视频板通道被烧；视频板或RGB板原因占50%，主板原因占50%。
08．画面出现有竖条是什么原因？如果是单色有竖条的话，液晶板损坏占80%，驱动板损坏占20%；如果是三色出现竖条一般是主板原因占70%，其次就是液晶板及驱动板。
（占30%）09．投影机装了灯泡亮度不够是什么原因？亮度在500-800流明的机器在装了新灯泡后，有比以前更暗，是因为他的光学系统有灯雾、灰尘致使它的透光度降低了50%-80%，甚至100%；高亮度投影机亮度不够，主要是光通的玻璃片坏了，光线不能穿透过去；主板有问题也会影响其亮度10．装了新灯泡后无法和新的投影机对比。
因为新投影机光学系统是新的，旧投影机主要光学里面都有一定的灰尘、或旧的投影机的光通道的各部分的玻璃片有所老化或变质11．镜头旧机器的镜头在使用了一定时间后它的某些部位都有一部份灰尘和烟雾也会影响一定的亮度12．图像出现有模糊的色斑是什么原因？1、光学里的分光镜与偏正片烧坏占80%；2、吸附在液晶片上的灰尘颗粒太多。
投影机基本结构、维修判断的原理01．LCD投影机由主电源、灯电源、主板、液晶驱动板、液晶板、灯泡、光学系统及镜头组成。
LCD投影机又称模拟机，主要由三片液晶板成像。
02．DLP投影机由主电源、灯电源联体、光学系统、主板及DLP成像镜头组成。
DLP投影机又称全数字投影机，主要由色轮成像。
03．投影机整机不通电的原因：➢电源坏了，无法供电给主板，这种情况导致无法工作。
（占60%）➢如果主板出现故障也会出现无法指示。
（占40%）04．投影机灯泡不亮，是什么原因？➢灯泡坏了，导致不亮➢灯电源坏了，也可能不亮➢主板坏或驱动电源有坏，也可能导致不亮05．主板是低电工作的一个系统，当他供电给一个部位，任何供电不正常时都会产生不同的原因。
06．投影机保护，灯泡指示灯会亮，是什么原因？➢灯泡无用➢保护系统有问题也有这个原因➢主板或温控有问题07．有视频，无RGB信号或无视频或无RGB信号。
一般情况都是信号带电，接地不良，而导致视频板通道被烧。
视频板或RGB板原因占50%，主板原因占50%08．画面出现有竖条是什么原因？如果是单色有竖条的话，液晶板损坏占80%，驱动板损坏占20%；如果是三色出现竖条一般是主板原因占70%，其次就是液晶板及驱动板。
（占30%）09．投影机装了灯泡亮度不够是什么原因？➢亮度在500-800流明的机器在装了新灯泡后，有比以前更暗，是因为他的光学系统有灯雾、灰尘，致使它的透光度降低了50%-80%，甚至100%。
➢高亮度投影机亮度不够，主要是光通的玻璃片坏了，光线不能穿透过去。
➢主板有问题也会影响其亮度10．装了新灯泡后无法和新的投影机对比。
➢因为新投影机光学系统是新的。
➢旧投影机主要光学里面都有一定的灰尘、或旧的投影机的光通道的各部分的玻璃片有所老化或变质。
11．镜头旧机器的镜头在使用了一定时间后它的某些部位都有一部份灰尘和烟雾也会影响一定的亮度。
12．图像出现有模糊的色斑是什么原因？光学里的分光镜与偏正片烧坏占80%。
投影仪维修38例附图纸
摘自91修网
01．LCD投影机由主电源、灯电源、主板、液晶驱动板、液晶板、灯泡、光学系统及镜头组成。
LCD投影机又称模拟机，主要由三
片液晶板成像。
02．DLP投影机由主电源、灯电源联体、光学系统、主板及DLP成像镜头组成。
DLP投影机又称全数字投影机，主要由色轮成像。
03．投影机整机不通电的原因：电源坏了，无法供电给主板，这种情况导致无法工作（占60%）；如果主板出现故障也会出现无
法指示。
（占40%)
04．投影机灯泡不亮，是什么原因？灯泡坏了，导致不亮；灯电源坏了，也可能不亮；主板坏或驱动电源有问题，也可能导致不亮。
05．主板是低电工作的一个系统，当它供电给一个部位，任何供电不正常时都会产生不
同的原因。
06．投影机保护，灯泡指示灯会亮，是什么原因？灯泡无用；保护系统有问题；主板或
温控有问题
07．有视频，无RGB信号或无视频或无RGB 信号。
一般情况都是信号带电，接地不良，而导致视频板通道被烧；视频板或RGB板原因占50%，主板原因占50%。
08．画面出现有竖条是什么原因？如果是单色有竖条的话，液晶板损坏占80%，驱动板损坏占20%；如果是三色出现竖条一般是主板原因占70%，其次就是液晶板及驱动板。
（占30%）
09．投影机装了灯泡亮度不够是什么原因？亮度在500-800流明的机器在装了新灯泡后，有比以前更暗，是因为他的光学系统有灯雾、灰尘致使它的透光度降低了50%-80%，甚至100%；高亮度投影机亮度不够，主要是光通的玻璃片坏了，光线不能穿透过去；主板有
问题也会影响其亮度
10．装了新灯泡后无法和新的投影机对比。
因为新投影机光学系统是新的，旧投影机主要光学里面都有一定的灰尘、或旧的投影机的光通道的各部分的玻璃片有所老化或变
质
11．镜头旧机器的镜头在使用了一定时间后
它的某些部位都有一部份灰尘和烟雾也会
影响一定的亮度
12．图像出现有模糊的色斑是什么原因？1、光学里的分光镜与偏正片烧坏占80%；2、吸附在液晶片上的灰尘颗粒太多。
13．图像出现很规则的圆圈，这是什么原因？100%是液晶板有问题，一般索尼LCX系列液晶片出现这种情况居多。
14．开机后指示灯亮，但无开机背景画面，控制面板上只有电源键可以用，其他键均不能用，且无信号？一种可能是灯泡有问题，另一种是灯电源有问题。
15．液晶片位移，放映时三片LCD会聚，出现RGB颜色不重合现象，光学系统中的透镜、反射镜也会产生变形或损坏，影响图像质量，变焦镜头轨道损坏，镜头卡死、甚至镜头破裂无法使用……这些现象的发生最大的可
能就是在强烈的冲撞、挤压和震动而造成的。
16．吊顶安装的投影机，其周围温度与下面有很大差别，为什么？这是热空气上升引起的问题；大多数用户吊装投影机后，往往只注意周围的环境，而忘了热空气上升的问题，
致使投影机周围的温度和下面有很大差别，所以要保证房间上部空间的通风散热。
17．在插头插座发生打火现象，损坏了信号输入电路。
在电路部分，严禁带电插拔电缆，信号源与投影机电源最好同时共地。
由于当投影机与信号源（如PC机）连接的是不同
电源时，两零线之间可能存在较高的电位差。
当用户带电插拔信号线或其他电路时，会在插头插座之间发生打火现象，损坏信号输入
电路，造成严重后果。
18．接通电源后，投影机没有任何电源指示？检查电源的保险有无问题，若没有问题就是
电源供应器损坏。
19．投射图像偏色,先检查VGA电缆，看有
没有插好或接头的针有没有坏掉，若没有，那可能就是光学系统有问题。
20．有背景画面没有图象信号,先检查连接线，再检查投影机信号选择是否与信号源一致，若还是没图象画面，再检查计算机是否正常
传递了信号。
21．投影图像重影,大部分的情况时由于连接电缆性能不良，传输距离过长，更换信号线
时，要注意与设备接口的匹配问题；信号接
口电路故障
22．使用过程中突然自动熄灯，但过一会儿可以重新开灯。
<br>机器使用过程中散热不良造成过热保护，自动启动了热保护电路，
造成断电。
23．投影画面的边缘出现偏色现象投影机内部的光学镜片位置发生了偏移。
24．投影机投射出的图像出现明显的倾斜现象屏幕与投影机不垂直，需调整投影机位置，使之与屏幕成90度垂直即可。
25．投影机所投射的图像一侧较宽，出现偏位现象屏幕与投影机不垂直，需调整投影
机位置，使之与屏幕成90度垂直即可。
26．画面图像十分模糊镜头、光引擎、LCD 片都很脏；聚焦不到位；机器由低温进入高
温环境，镜头结露。
27．一台液晶投影机所投出的画面中央较亮，而四周却很暗光引擎吸入大量灰尘，须进行整机清洗；光引擎内多组镜片老化28．投影机灯泡使用了一段时间后没有原来那么亮了？光引擎内吸入大量灰尘，须进
行整机清洗；灯泡老化，需更换。
29．投影机使用一段时间后，投影画面出现不规则的斑点？投影机使用较长时间后，机内会吸入灰尘，附着在LCD板或光机的镜片上，在将焦距调离成像面会观察到许多彩色斑点，青、黄、品红色。
而眼睛对品红较
敏感。
30．投影机连接笔记本电脑，无输出影像？笔记本电脑外接显示设备时，通常有四种显示输出控制。
○笔记本液晶屏亮，外接显示设备亮○笔记本液晶屏亮，外接显示设备不亮○笔记本液晶屏不亮，外接显示设备亮○笔记本液晶屏不亮，外接显示设备不
亮
解决：只需按下笔记本电脑键盘功能键进行
切换即可。
31．北方低温地区，投影机使用常出现开机故障？在投影机工作时，环境温度常常被忽
略而造成机器的损坏。
解决：在从室外拿到室内后，不要马上开机，应在室内放置一段时间再开机32．购买时，投影效果不错，回来使用发现
效果很差？很多时候不是机器的问题。
比如：输入源信号信噪比不理想；投影屏幕质量差，直接影响投影画面。
<br>解决：注意信号源选择。
咨询卖方，选择与购买机器相配的屏
幕。
33．投影画面不是4：3标准比例，出现梯形？不同投影机镜头投射角度不同，有水平
投射，有仰角投射。
解决：对带梯形校正功能的投影机，可通过调整面板或功能菜单中相关设置；还可调整投影机的机座或支腿调试画面效果。
34．过热保护、亮度下降、散热系统工作不畅、光学系统偏差增大、图像变形、色彩偏离、色斑、图像模糊、斑点整体维护、清洗、
调整
35．投影机内部镜头、偏振板、LCD、分光
片（LCD）、色轮（DLP）等光学系统位置发生了偏移？重新调整光学系统位置36．输入投影机的信号发生衰减，投影出的画面发生模糊拖尾甚至抖动的现象投影机
在使用中，有些用户要求信号源和投影机之间有较大距离，如吊装的投影机一般都距信
号源15米以上，这时相应信号电缆必须拖长，也就造成了以上的现象的发生。
这不是投影机发生故障，也不会损坏机器，只要在信号源后加装一个信号放大器，就可以保证信号传输20米以上而没有问题。
37．灯泡易炸裂，投影机经常要返修？这种情况下多数是因为在机器尚热状态断电造成的损坏或是由于在开机状态下强震动、
搬移投影机所引起。
目前大部分投影机使用金属卤素灯（Metal Halide）或新型冷光源灯泡（UHE或UHP），在点亮状态时，灯泡两端电压60-80V左右，球泡内气体压力大于10Kg/cm，温度则有上千度，灯丝处于半熔状态。
因此，在开机状态下严禁震动，搬移投影机，以防灯泡炸裂，停止使用后不能马上断开电源，要让机器散热完成后自动停机，另个，减少开机次数对
灯泡寿命有益。
38．投影机可以持续用上一段时间，然后自动关机，过了几分钟又能继续使用是什么故障？处理方法：这是由于灰尘引发的投影机小故障，把投影机前面的散热进风窗拆开
来，将用来防止灰尘入侵的海绵从投影机中取出来，然后再将它放入到大量的清水中进行冲洗，直到洗干净为止。
接下来再将干净的海绵含有的水分挤调，并放到太阳光下晾干了一会，直至海绵的颜色又恢复了以前的黑色。
最后，再将海绵重新放入到投影机中，并且安装正确的方法，安装好了散热进风窗即OK。
原因：由于投影机在工作过程中，会散发出很高的热量，为此它内部一般都有专门的风扇以每分钟几十升空气的流量对其进行送风冷却，高速气流经过滤尘网后还有可能夹带微小尘粒，它们相互磨擦产生静电而吸附于散热系统中，这将对投影屏幕上的内容产生一定的影响。
所以，在投影机使用环境中，要特别注意灰尘的防护，一定要严禁吸烟，因烟尘微粒更容易吸附在光学系统中，而且要经常或定期地来清洗进风口处的滤尘网，让投影机始终保持清洁。
