投影机基本结构维修判断的原理
- 格式:ppt
- 大小:1013.01 KB
- 文档页数:20

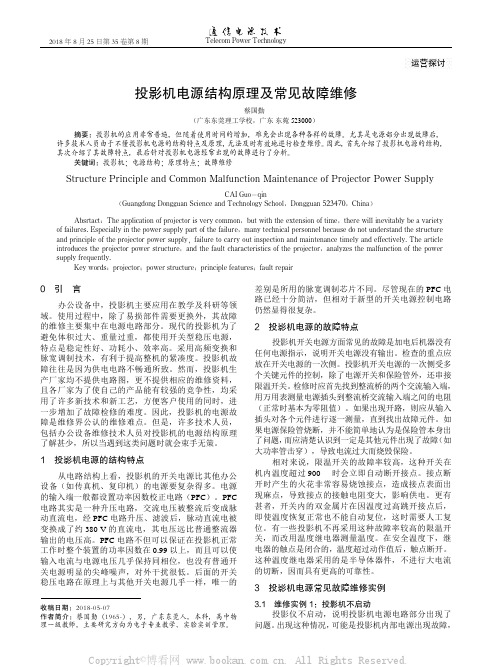

运营探讨图1 松下PT-LC75U电源原理图直流电源分为两部分:待机电源和主电源。
待机电源是机器在待机状态时的供电电源,输出功率较小。
只要有交流电源输入,待机电源便处于工作状态。
主电源是投影机正常工作时的供电电源,输出功率较大。
主电源是受控电源,STBY/MAIN是控制信号,来自于主板。
如果是高电平,固态继电器SSR导通,PFC控制电路ICl01开始工作,输出直流稳定电压。
后面的开关电源受ICl02控制,380 V直流电压还是灯泡电子镇流器的供电电压。
灯泡室盖子开关是为安全设置的,灯泡在点亮和工作过程中会产生高压和高温,容易对人体造成伤害。
盖子打开后,切断电源,就可以保证待机电源在正常加电后会有输出电压,输出的15 V 电压主要用于风扇的供电。
该电压经过专用控制器后,电压,以达到对风扇调速的目的。
正常情况下,加电后,风扇会转动,可以判断输出电压的有无。
如果待机电源无输出,熔丝(保险丝)完好,应重点检查其一次侧开关管的启动电路。
启动电路比较简单,从整流桥输出的直流脉动电压经过数个电阻的降压加到开关管的栅极,为开关管提供最初的启动激励。
使用较长一段时间后,比较容易出现个别启动电阻阻值变大或者开路等情况,造成待机电源无输出。
解决这种故障的方法比较简单,只需要先找出损坏的启动电阻,然后换上同样规格的电阻即可。
如果待机电源输出电压正常,但面板上仍没有电源显示,一般就是主板的问题。
经检查,再进一步检查,发现整流桥D151的交流输入端已短路。
从图1中可以看出,整流桥D151因为功率很小,没有安装散热片。
在正常情况下,它本身发出的热量不会影响其安全运行。
但是,拆机后发现,它上面吸附了很多灰尘,严重影响了它的散热。
在电网电压偏高时,可能对其造成击穿。
更换新的整流桥后,机器恢复正常功能。
4 结 论投影机的品牌种类很多,开关电源的种类也较多。
不同品牌的投影机,电源结构和工作过程也不尽相同,但其基本原理、信号变换过程等相同,即经过交流变到直流,再由直流变到交流,最后再把交流变换成所需的直流电压。
投影仪的原理和维修教程
投影仪的原理:
投影仪是一种将源图像放大并投射到屏幕或墙上的设备,其原理可以简单地概括为以下几个步骤:
1. 光源发射光线,经过反射和透镜系统,聚焦成一个光斑。
2. 光斑经过分色片,分为红、绿、蓝三种基本颜色。
3. 透过反射系统和显影器,将分色后的光线显示出来。
4. 将显示的光线投射到屏幕或墙上。
投影仪的维修教程:
1. 检查电源问题:如果投影仪无法开机,首先检查电源插头是否正常连接,电源线是否破损。
如果电源问题已排除,则有可能是电源板出现故障,需要更换电源板。
2. 检查灯泡问题:如果投影仪开机后无显示,或者显示的图像比较暗淡,那么需要检查灯泡是否正常工作。
如果灯泡寿命已到或者因其它原因损坏,需要更换
新的灯泡。
3. 清洁滤网:投影仪使用一段时间后,灰尘会积攒在滤网上,导致散热不良。
因此,定期清洁滤网非常必要。
清洁方法有两种,一种是用吸尘器吸尘,另一种是用清水清洗,但注意要先将滤网取下放到空气中自然晾干后再安装。
4. 更换风扇:如果投影仪使用一段时间后,发现风扇噪音变大或者不正常工作,那么需要更换新的风扇。
操作时需要注意安全,确保电源已经断开并且投影仪已经冷却。
5. 检查芯片问题:如果投影仪的图像出现色差或者失真的情况,那么可能是芯片出现问题。
此时,需要找专业人士检查芯片问题并更换故障的芯片。
以上便是投影仪原理和维修教程的简要介绍。
投影仪维修需要一定的专业技能和安全意识,如果不确定问题的严重性或者无法解决,建议寻求专业人士的帮助。
投影仪内部的基本结构一种光阀投影系统(30)包括:多个谐振微腔阳极(RMA)(32,42和52),每一个用来发射一个相应波长的光;一个用于所述多个谐振微腔阳极的每一个的成象装置(38,48和58),其中每一个成象装置发射一个图象。
光阀投影系统进一步包括多个偏振光束分光器(34、44和54),用来将来自RMA和成象装置的光和图象反射和改变定向。
该光阀投影系统还可进一步包括:一个合成器(40),用来对来自每一个成象装置的图象进行组合;以及一个投影镜头(50),用于从该合成器接收复合图象。
投影机组成A、光路(光学系统)简介市面上主流的彩色投影机的光学系统大体上有两种:三片液晶板式lcd和数字微镜(dmd)式dlp。
1、三片液晶板式lcd光学系统从投影光源发出的白光(全色光)经过反射镜(滤除红,紫外线等不可见光干扰,因为红、紫外线如果照到液晶板上可使液板的温度升高很多,它又叫做冷光镜)反射在经滤光镜二次滤除红、紫外线后经分色镜分成红、绿、蓝,分别经偏振片照射到三片液晶板2、数学微镜(dmd)式dlp光学系统从投影光源发出的白光(全色光)经过聚光透镜(菲涅尔透镜)聚光,分色轮分色。
分出变换(变换的速度非常快)的三基色或三原色(因投影机的不)光,在经冷光镜(滤除红、紫外线等不可见光干扰)反射,聚光镜聚光后照射到数字微镜dmd板上,在经dmd内的反射镜矩阵,反射出图像画面。
B、电源简介投影机的电源有两部分:主工作电源和灯工作电源。
1)主工作电源投影机的主工作电源除了要给整机电路工作所需要的电源外,更需要一个稳定的300v-380v的(因投影机的不同,电压有所不同)直流dc供电电源(有些机型灯工作电源中的部分辅助供电电源也在主工作电源中,并且它自身也有辅助供电)以保证灯工作电源可以正常工作所以经电源电路后输出的是多组的稳定电压,以共后级各种的需要。
2)灯工作电源投影机的灯工作电源是投影机所特有的供电电源,因投影灯是高压电弧(气体放电)灯,因此它需要一个十几千伏至二十几千伏的启动高压,来击穿二个电级之间的金属元素气体,然后在转为正常供电(靠电流来维持两级间的电弧),而投影机的灯工作电源就是为此而设计的,所以它是投影机特有的。
龙源期刊网

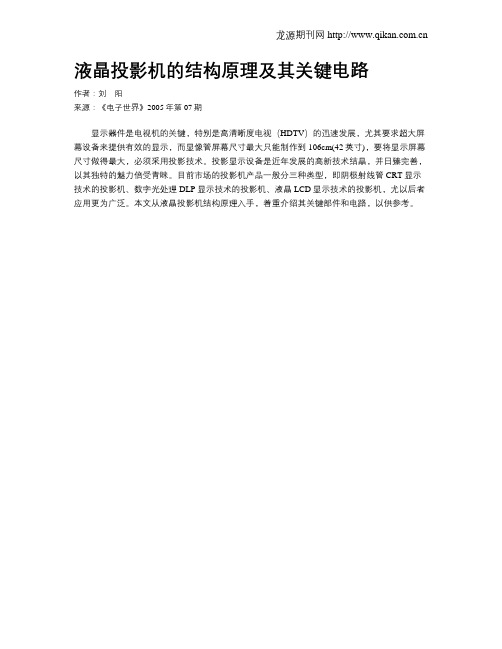

液晶投影机的结构原理及其关键电路
