电路规律总结串联电路1、串联电路中,电流处处相等,即: I 1=I 2=I 3=…=I n2、串联电路两端的总电压等于各部分电路两端的电压之和。
即U=U 1+U 2+…+U n3、串联电路的总电阻等于各串联导体电阻之和。
即R 总=R 1+R 2+…+R n若各电阻均为r ,则R=nr当1R 与2R 串联时,根据欧姆定律变形得:121212U U U I I I RR R ===, ,因为串联电路的电流是处处相等的,即12I I I ==,所以:1212U U U RR R I ===(1)又因为串联电路总电阻等于各电阻之和,即12R R R =+,推出:12121212R R U U U U R R R R ==++, (2)公式(1)和(2)都是很有用的计算公式,从它们可以得出:推论1 串联电阻的分压作用:各个电阻分得的电压与电阻的阻值成正比,电阻越大,它所分得的电压也越大。
如果1R 增大,2R 和U 保持不变,1U 和2U 如何变化? 这时12R R +增大,由2212R U U R R =+,可知2U 减小,又因为U =12U U +保持不变,故1U 增加。
于是得到下面的推论推论2 串联电阻的总电压不变,如果一个电阻增大(其它电阻不变或不增大),那么它所分得的电压将增大,其它电阻分得的电压将减小。
并联电路1、并联电路中,干路中的电流等于各支路中的电流之和,即 I 总=I 1+I 2+…+I n2、并联电路里,各支路两端的电压均相等。
即U=U 1=U 2=…=U n3、并联电路总电阻的倒数等于各并联电阻的倒数之和。
即1/R=1/R 1+1/R 2+…+1/R n 若各并联导体的电阻均为r ,则1/R=n/r 即得:R=r/n当1R 与2R 并联时,根据欧姆定律变形得 121212 , U U I I R R ==因为并联电路各支路电压相等,即12U U U ==,可以推出:1221I R I R =(1)由(1)可以推导出:21121212R R I I I I R R R R ==++, (2)公式(1)和(2)都是很有用的公式,从它们可以得出推论1 并联电路的分流作用:各支路的电流与它们的电阻成反比,哪条支路上的电阻大,通过它的电流就小。
串并联电流的规律我们来探讨串联电路中电流的规律。
串联电路是指多个电子元件依次连接在一起,电流只能沿着唯一的路径流动。
根据基尔霍夫电流定律,串联电路中的电流是恒定的,即相同电流通过电路中的每个元件。
这是因为在串联电路中,电流只有一个路径可走,所以流经电路的总电流必须等于通过每个元件的电流之和。
接下来,我们来讨论并联电路中电流的规律。
并联电路是指多个电子元件同时连接在电路中,电流可以分流通过不同的元件。
根据基尔霍夫电流定律,并联电路中的电流分配是按照电阻的倒数比例进行的。
换句话说,电流将根据元件的电阻大小分配到各个元件中。
具体来说,电流将优先流经电阻较小的元件,而电阻较大的元件中的电流则相对较小。
串并联电流的规律可以通过一些实际例子更好地理解。
假设我们有一个简单的串联电路,包括一个电源和三个电阻。
根据串联电流的规律,通过电源的电流将等于通过每个电阻的电流之和。
如果电源提供的电流是1安培,且每个电阻的电阻值相同,那么每个电阻中的电流也将是1安培。
现在,我们考虑一个并联电路的例子,包括一个电源和三个电阻。
根据并联电流的规律,电流将分流通过每个电阻。
假设电源提供的电流是3安培,且每个电阻的电阻值分别是1欧姆、2欧姆和3欧姆。
根据规律,电流将按照电阻的倒数比例进行分配。
因此,通过1欧姆电阻的电流将是总电流的一半,即1.5安培;通过2欧姆电阻的电流将是总电流的三分之一,即1安培;通过3欧姆电阻的电流将是总电流的四分之一,即0.75安培。
通过以上例子,我们可以看到串并联电路中电流的规律。
在串联电路中,电流是恒定的,通过每个元件的电流相等;而在并联电路中,电流按照电阻的倒数比例进行分配,较小的电阻中的电流相对较大。
总结一下,串并联电流的规律是电路中电流的基本性质之一。
串联电路中的电流恒定,通过每个元件的电流相等;并联电路中的电流按照电阻的倒数比例进行分配。
这些规律有助于我们理解电路中电流的分布和流动方式,对于电路设计和故障排除都非常重要。
串并联电路的规律总结导言:电路是电流和电压传输的路径,是电子设备中不可或缺的部分。
在电路中,串联和并联是两种常见的连接方式。
串联电路中,电流只有一条路径可走,而并联电路中,电流有多条路径可选择。
本文将总结串并联电路的规律,探讨其特点、计算方法和应用。
一、串联电路的规律1. 电流规律:串联电路中,电流在各元件之间保持不变。
这是因为串联电路中电流只有一条路径可走,电流通过每个元件时都会经过相同的电流大小。
2. 电压规律:串联电路中,总电压等于各个元件电压之和。
这是因为串联电路中电压在各个元件之间分配,总电压必须等于各个元件电压之和。
3. 电阻规律:串联电路中,总电阻等于各个元件电阻之和。
这是因为串联电路中电阻依次排列,电流通过每个元件时都要经过其电阻。
二、并联电路的规律1. 电流规律:并联电路中,总电流等于各个元件电流之和。
这是因为并联电路中电流有多条路径可选择,总电流等于各个路径的电流之和。
2. 电压规律:并联电路中,各个元件的电压相等。
这是因为并联电路中各个元件之间具有相同的电压,电压在各个元件之间保持不变。
3. 电阻规律:并联电路中,总电阻的倒数等于各个元件电阻倒数之和的倒数。
这是因为并联电路中电阻可以分为多个路径,电流在不同路径中分流,总电阻等于各个路径电阻倒数之和的倒数。
三、串并联电路的计算方法1. 串联电路计算方法:串联电路中,可以使用欧姆定律来计算电流和电压。
根据欧姆定律,电流等于电压除以电阻。
因此,在串联电路中,可以通过计算各个元件的电阻和总电压来求解电流。
2. 并联电路计算方法:并联电路中,可以使用欧姆定律和电流规律来计算电流和电压。
根据欧姆定律,电流等于电压除以电阻。
因此,在并联电路中,可以通过计算各个元件的电流和总电阻来求解电压。
四、串并联电路的应用串并联电路在电子设备和电路中广泛应用。
以下是几个常见的应用场景:1. 串联电路应用:串联电路常用于电压分压、信号传输和电阻匹配等场景。
我们来探讨串并联电路中电流、电压和电阻的规律公式。
在电路中,串联电路指多个电器依次连接在一条路上,而并联电路指多个电器并排连接在电源的两端。
这两种电路中电流、电压和电阻的规律公式有着明显的区别,接下来我们将分别进行探讨。
1. 串联电路中的规律公式:在串联电路中,电流沿着唯一一条路径流动,因此多个电器的电流大小相等。
根据欧姆定律,串联电路中的总电阻等于各个电器电阻的总和,即R总 = R1 + R2 + ... + Rn。
而总电压等于各个电器电压之和,即U总 = U1 + U2 + ... + Un。
根据欧姆定律,电流I总等于总电压U总除以总电阻R总,即I总 =U总 / R总。
串联电路中电流、电压和电阻的规律公式为:I总 = U总 / (R1 + R2+ ... + Rn)。
2. 并联电路中的规律公式:在并联电路中,电压相同,而电流则分流经过各个电器,因此多个电器的电压大小相等。
根据欧姆定律,并联电路中的总电导等于各个电器电导的总和的倒数,即G总 = G1 + G2 + ... + Gn。
而总电流等于各个电器电流之和,即I总 = I1 + I2 + ... + In。
根据欧姆定律,总电导G总等于总电流I总除以总电压U总,即G总= I总 / U总。
并联电路中电流、电压和电阻的规律公式为:I总 = U总 * (G1 + G2 + ... + Gn)。
从上面的分析可以看出,串联电路和并联电路中电流、电压和电阻的规律公式有着明显的区别。
在实际应用中,我们可以根据具体情况选择合适的电路连接方式来满足需求。
对于工程师和电子爱好者来说,深入理解电路中电流、电压和电阻的规律公式对于设计和维护电路至关重要。
总结回顾一下,串并联电路中的电流、电压和电阻的规律公式分别为:串联电路:I总 = U总 / (R1 + R2 + ... + Rn);并联电路:I总 = U总 * (G1 + G2 + ... + Gn)。
个人观点:对于电路中的电流、电压和电阻规律,我认为深入理解和掌握这些规律公式,有助于我们更好地应用于实际工程中。
欧姆定律是电学中一个重要的基本定律,描述了电压、电流和阻抗之间的关系。
而串联和并联规律则是指在电路中电阻或其他负载组合的方式。
下面是关于欧姆定律、串联规律和并联规律的总结:
1. 欧姆定律(Ohm's Law):欧姆定律表明电路中的电流(I)与电压(V)和电阻(R)之间存在线性关系。
根据欧姆定律,电流(I)等于电压(V)与电阻(R)的比值,即I = V/R。
这意味着,当电压保持不变时,电流随着电阻的增加而减小;当电阻保持不变时,电流随着电压的增加而增加。
2. 串联规律:在电路中,当多个电阻或负载连接在一起形成串联连接时,它们依次连接在一起,形成一个电流沿着这些负载依次流动的电路。
根据串联规律,串联电阻的总电阻等于各个电阻之和,即Rt = R1 + R2 + R3 + ...。
而串联电路中的电流保持不变,即各个电阻上的电流相等。
3. 并联规律:在电路中,当多个电阻或负载并联连接时,它们连接在相同的电源线上,分别形成一个平行的分支电路。
根据并联规律,并联电阻的总电阻等于各个电阻的倒数之和的倒数,即1/Rt = 1/R1 + 1/R2 + 1/R3 + ...。
而并联电路中的电压保持不变,即各个电阻上的电压相等。
这些定律和规律为电路分析、设计和故障排除提供了重要的基础,使我们能够更好地理解和计算电路中的电压、电流和电阻之间的关系。

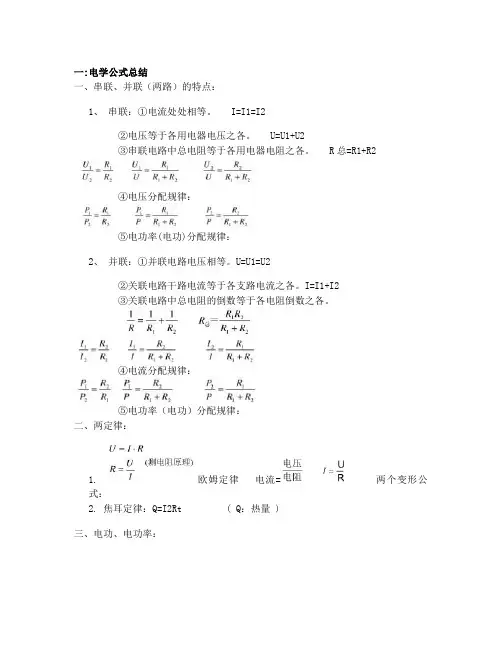

串并联电路公式总结电路特点:一条路,一处断处处段。
开关作用:各处作用一样控制整个电路。
电流:各处电流相等 I = I1 = I2 I1:I2 =1:1电压:电源电压等于各用电器两端电压之和:U = U1 + U2电阻:总电阻等于各用电器电阻之和:R总= R1 + R2 若有n个阻值相同的电阻串联则:R总= n R电阻特点:串联电阻相当于增加了导体的长度,总电阻越串越大,大于任何一个用电器电阻;电功率:电路中总功率等于各用电器电功率之和 P总= P1 + P2电功:电路中总功等于各用电器消耗电功之和W总=W1 + W2电热:电路中总电热等于各用电器产生电热之和Q总=Q1 + Q2比例关系:串联电阻起分压作用,电阻越大分得的电压越高,R1:R2 = U1:U2 = P1:P2= W1:W2= Q1:Q2R串>R1>R2>R并并联电路电路特点:多条路,分干路和支路,各支路互不影响开关作用:干路开关控制整个电路,支路开关控制它所在的支路电流:干路电流等于各支路电流之和 I干=I1 + I2 电压:电源电压与各支路电压相等 U = U1 = U2 U1:U2 =1:1电阻:总电阻的倒数等于各分电阻倒数之和 1 / R总=1 / R1 + 1 / R2若仅有两个电阻并联则:R总=R1R2 /若有n个阻值相同的电阻并联则:R总=R / n电阻特点:并联总电阻相当于增加了导体的横截面积,总电阻越并越小,小于任何一个分电阻电功率:电路中总功率等于各用电器电功率之和 P总= P1 + P2电功:电路中总功等于各用电器消耗电功之和 W总=W1 + W2电热:电路中总电热等于各用电器产生电热之和Q总=Q1 + Q2比例关系:并联电阻起分流作用,电阻越大分得电流越小,R2:R1 = I1:I2 = P1:P2= W1:W2= Q1:Q2 重要公式欧姆定律:导体中的电流,与导体两端的电压成正比,与导体的电阻成反比。
I = U / R U = I R R = U / I电功率:电功率表示电流做功快慢的物理量;P = W / t = U I = I2 R = U2 /R P实= P额U实> U额,P实> P额用电器超负荷工作,不正常; U实< U额,P实< P额用电器不能正常工作灯泡的亮暗于灯泡的实际功率有关,实际功率越大,灯泡越亮;2 2 电功:W = U I t = P t =IRt = Ut/R = U Q电热:电流通过导体所产生的热,与通过导体电流的二次方成正比,与导体的电阻成正比,与通电时间成正比; W = Q =I2 Rt = U I t = P t = U2 t/R = U Q 串并联电路规律小结例1、如图所示、电源电压U=3v,R1=10Ω,U1=1v,求:其他六个量。
电路中的串联与并联规律电路是电子设备中必不可少的组成部分,而串联与并联是电路中常见的两种连接方式。
在电路中,串联与并联规律对电流和电压的分布产生着重要影响。
一、串联电路串联电路是将多个电子元件依次连接起来,使电流只能沿着一个路径流动。
在串联电路中,电流会依次流过每个元件,且电流在元件之间完全保持不变。
换句话说,串联电路中的电流是相同的。
串联电路中的元件之间呈现一种与生活中排队类似的状态。
每个元件都按照一定的顺序连接在一起,电流在其中流动时会先经过第一个元件,然后依次流过其他元件。
这种排列方式使得串联电路的电流保持恒定,而电压则会根据每个元件的特性而不同。
二、并联电路并联电路是将多个电子元件同时连接在一点上,使电流分成多个路径流动。
在并联电路中,电流会根据每个元件之间的特性分配到不同的路径上。
换句话说,并联电路中的电流是分流的。
并联电路中的元件之间呈现一种与生活中分工协作类似的状态。
每个元件都在同一时间协同工作,电流会根据元件的特性分为不同的路径,在这些路径上分别流动。
这种分流方式使得并联电路中的电流分配均匀,而电压则会在各个元件之间保持相同。
三、串并联电路除了串联电路和并联电路之外,串并联电路也是一种常见的连接方式。
串并联电路将多个串联电路或并联电路连接在一起,使电流和电压在不同的路径中同时存在。
串并联电路中的电子元件之间呈现多个路径同时流动的状态。
某些元件采用串联方式连接,在这些元件之间,电流保持恒定。
而另一些元件采用并联方式连接,在这些元件之间,电压保持一致。
串并联电路相当于将电流和电压的特性融合在一起,既能保持电流的恒定,又能保持电压的一致。
总结起来,电路中的串联与并联规律对电流和电压的分布产生着重要影响。
在串联电路中,电流会依次流过每个元件,电压根据元件的特性而不同。
在并联电路中,电流会根据每个元件之间的特性分配到不同的路径上,电压在各个元件之间保持相同。
而在串并联电路中,电流和电压的特性同时存在于不同的路径中。
并联电路的特点及规律一、串联电路的特点:1、电流:串联电路中各处电流都相等。
1=1 1=12=13= In2、电压:串联电路中总电压等于各部分电路电压之和。
U=U+L2+U+……Un3、电阻:串联电路中总电阻等于各部分电路电阻之和。
R=R+R2+R+ Rn理解:把n段导体串联起来,总电阻比任何一段导体的电阻都大,这相当于增加了导体的长度。
n 个相同的电阻R)串联,则总电阻R=nR .4、分压定律:串联电路中各部分电路两端电压与其电阻成正比。
U l/U2=R/R2 U 1:U2:U3:…=R l:R2:R3:…二、并联电路的特点:1、电流:并联电路中总电流等于各支路中电流之和。
l + I 2+I 3+ In2、电压:文字:并联电路中各支路两端的电压都相等。
U=U=U=U=……Un3、电阻:并联电路总电阻的倒数等于各支路电阻倒数之和。
1/R=1/R I+1/R2+1/R3+……1/Rn理解:把n段导体并联起来,总电阻比任何一段导体的电阻都小,这相当于导体的横截面积增大。
特例:n个相同的电阻R0并联,则总电阻R=R/n .RRR+R求两个并联电阻R、Fb的总电阻R=4、分流定律:并联电路中,流过各支路的电流与其电阻成反比。
I I/I 2= R2/R1(口诀:串联分压,并联分流)总结:中,电压表的示数从 3V 变到 阻器的最大阻值为Q 。
6V,则R 的阻值为 _____ Q,滑动变A. 8VB. 6VC. 4VD. 2V2 .两个小电泡L i 和L 2, L i 的阻值为R, L 2的阻值为2R,它们串联起来接入电路中。
如果 L i 两端的电压为4V ,那么L 2两端的电压为()A. 8VB. 6VC. 4VD. 2V3.有两个电阻阻值分别为 6Q 和9Q,串联后接到某电源上,那么两电阻中的电流之比为 ,两电阻两端的电压之比为 ;如果6Q 的电阻两端的电压是 4V,那么9Q 的 电阻两端的电压是 电源的总电压是 ,电路的总电阻为 Q o4.如图所示,电压U 恒定为8V, R i = i2Q 。
初三物理串并联电路中电流的规律一、串联电路中电流的规律在串联电路中,电流的规律可以总结为以下几个方面:1.串联电路中电流的大小与电阻的关系根据欧姆定律,串联电路中的电阻的总和等于各个电阻之和,即R=R1+R2+R3+...。
由于电流I=U/R,所以串联电路中的电流大小与电阻的总和成反比。
也就是说,串联电路中电流的大小与电阻的总和呈反比关系。
2. 串联电路中电流的大小与电压的关系根据串联电路的特点,各个电阻之间的电压相加等于总电压,即U=U1+U2+U3+...。
由于电流I=U/R,所以串联电路中电流的大小与总电压成正比。
也就是说,串联电路中电流的大小与总电压成正比关系。
3. 串联电路中电流的大小与电阻的大小关系根据欧姆定律,电流的大小与电阻的大小成反比关系,即I=U/R。
所以串联电路中电流的大小与电阻的大小呈反比关系。
4. 串联电路中电流的大小与电压的大小关系根据欧姆定律,电流的大小与电压的大小成正比关系,即I=U/R。
所以串联电路中电流的大小与电压的大小成正比关系。
二、并联电路中电流的规律在并联电路中,电流的规律与串联电路有所不同,可以总结为以下几个方面:1. 并联电路中电流的大小与电阻的关系根据并联电路的特点,各个电阻之间的电流相加等于总电流,即I=I1+I2+I3+...。
由于电流I=U/R,所以并联电路中的电流大小与电阻的总和成正比。
也就是说,并联电路中电流的大小与电阻的总和成正比关系。
2. 并联电路中电流的大小与电压的关系根据欧姆定律,并联电路中的电阻的总和等于各个电阻之和,即1/R=1/R1+1/R2+1/R3+...。
由于电流I=U/R,所以并联电路中的电流大小与总电压成正比。
也就是说,并联电路中电流的大小与总电压成正比关系。
3. 并联电路中电流的大小与电阻的大小关系根据欧姆定律,电流的大小与电阻的大小成正比关系,即I=U/R。
所以并联电路中电流的大小与电阻的大小成正比关系。
4. 并联电路中电流的大小与电压的大小关系根据欧姆定律,电流的大小与电压的大小成正比关系,即I=U/R。
电路图
电流表达式I=I1=I2I= I1+I2
文字串联电路中电流处处相等并联电路中干路中的电流等于各支路中
的电流之和
电压表达式
文字串联电路两端的总电压等于各部分
电路两段的电压之和
并联电路中各支路两端的电压相等
电阻表达式
文字串联电路的总电阻等于各串联电阻
之和并联电路总电阻的倒数等于各并联电阻的倒数之和
n个阻值均为r的电阻串联,则其总电阻为:R=nr n个阻值均为r的电阻并联,则其总电阻为:R=
电压
与
电流
分配关系表达式
文字串联电路中,各个电阻分得的电压
与各电阻的阻值成正比,电阻大其
两端的电压也高。
并联电路中,各支路中的电流与它们的
电阻的阻值成反比,哪条支路上的电阻
大,通过它的电流就小。
其它比例
电功率关系表达式
文字串联电路中,各个用电器的电功率
与其电阻的阻值成正比,电阻大其
电功率也大
并联电路中,各个用电器的电功率与其
电阻的阻值成反比,电阻大其电功率小P总表达式P总=P1+P2
P总文字不论串联电路还是并联电路,总功率都等于各用电器功率之和。
电功关系表达式
文字串联电路中,电流通过各电阻所做
的功与其电阻成正比。
并联电路中,电流通过各电阻所做的功
与其电阻成反比。
W总表达式
W总文字不论是串联电路还是并联电路,电流所做的总功都等于各部分用电器电流所做功之和。
电热关系表达式
文字串联电路中,电流通过各部分导体
产生的热量与其电阻成正比。
并联电路中,各支路电流产生的热量与
其电阻成反比。
Q总表达式
Q总文字串联电路和并联电路中,产生的总热量都等于各导体产生的热量之和。
电路图
电流表达式I 文字并
等
电压表达式
文字并
电
电阻表达式
文字并
于
n个阻值均为r的电阻串联,则其总电阻为:n个阻值均为r的电阻并联,则其总电
阻为:R=
n
联
电压
与
电流
分配关系表达式
文字并
流
反
大其它比例
电功率关系表达式
文字并
电
反P总表达式
P总文字
电功关系表达式
文字并
阻
比W总表达式
W总文字
电热关系表达式
文字并。
