串并联电路的特点及规律

电路中的串联与并联规律一、串联电路规律1.1 串联电路的特点•串联电路中，各用电器相互影响，只有一条电流路径。

•串联电路中的电流处处相等。

•串联电路的总电压等于各部分电路电压之和。

1.2 串联电路的计算•串联电路的总电阻等于各部分电阻之和。

•串联电路的总功率等于各用电器功率之和。

二、并联电路规律2.1 并联电路的特点•并联电路中，各用电器互不影响，有干路和支路之分。

•并联电路中的电压处处相等。

•并联电路中，干路电流等于各支路电流之和。

2.2 并联电路的计算•并联电路的总电阻的倒数等于各部分电阻倒数之和。

•并联电路的总功率等于各用电器功率之和。

三、串联与并联电路的比较3.1 电流路径•串联电路：只有一条电流路径。

•并联电路：有多条电流路径。

3.2 电压关系•串联电路：总电压等于各部分电路电压之和。

•并联电路：电压处处相等。

3.3 电流关系•串联电路：电流处处相等。

•并联电路：干路电流等于各支路电流之和。

3.4 电阻关系•串联电路：总电阻等于各部分电阻之和。

•并联电路：总电阻的倒数等于各部分电阻倒数之和。

4.1 串并联电路的实际应用•家庭电路：家用电器多数采用并联连接，保证各用电器互不影响。

•照明电路：灯泡间多采用并联连接，保证灯泡互不影响。

•电源连接：电源与用电器间多采用串联连接，保证电流的连续性。

4.2 串并联电路的选择•根据实际需要选择串并联电路，以满足使用要求。

五、注意事项5.1 安全第一•电路连接时，注意用电器的额定电压和电流，避免超过电路承受范围。

•电路操作时，确保断开电源，防止触电事故发生。

5.2 合理设计•设计电路时，要考虑实际需求，合理选择串并联电路。

•选用电器时，要考虑电路的承受能力，避免损坏电路。

以上是关于电路中的串联与并联规律的知识点介绍，希望对您有所帮助。

如有其他问题，请随时提问。

习题及方法：1.习题：一个电阻为2Ω的电阻器与一个电阻为3Ω的电阻器串联接在一个电压为12V的电源上，求通过两个电阻器的电流。

串并联电路的特点总结串并联电路是电路中常见的两种电路连接方式，它们具有不同的特点和应用场合。

1. 串联电路的特点：（1）电流相等：在串联电路中，电流只有一条通路可以流动，因此电路中的电流大小相同。

这是因为在串联电路中，电流是在电路中各个元件之间连续流动的。

（2）电压之和等于总电压：在串联电路中，电压是分配在各个串联元件上的，因此电压之和等于总电压。

（3）电阻之和等于总电阻：串联电路中的电阻是依次相连的，因此电阻之和等于总电阻。

这是因为电流只有一条通路可以流动，所以在不同的电阻上压降相加等于总电压。

（4）元件间的电流相同：在串联电路中，电流只有一条通路可以流动，因此在各个串联元件上的电流大小相同。

（5）元件的总功率等于各个元件的功率之和：在串联电路中，电流是相同的，因此各个串联元件上的功率之和等于总功率。

串联电路常见于需要依次通过各个元件的情况，如灯泡串联在一起，通过一个灯泡就可以控制整个电路的通断。

此外，串联电路还可以起到降压的作用，例如变压器的原理。

2. 并联电路的特点：（1）电压相等：在并联电路中，不同的并联元件之间的电压相等，这是因为并联电路中各个元件之间是平行连接的。

（2）电流之和等于总电流：在并联电路中，电流可以通过不同的路径流动，因此各个并联元件的电流相加等于总电流。

（3）电阻之和的倒数等于总电阻的倒数：并联电路中的电阻是平行连接的，而总电阻等于各个并联电阻之和的倒数。

这是因为并联电路中的电流可以流动到各个并联元件上，从而形成多个电流路径。

（4）元件间的电压不同：在并联电路中，不同的并联元件上的电压不同，这是因为并联电路中的电流可以通过不同的路径流动。

（5）元件的总功率等于各个元件的功率之和：在并联电路中，电流可以通过不同的路径流动，因此各个并联元件上的功率之和等于总功率。

并联电路常见于需要同时通过各个元件的情况，例如电器插座中的两个插孔就是并联连接的。

此外，并联电路还可以起到增加电路容量的作用，例如在家庭中，多个电器共用一个电源插座。

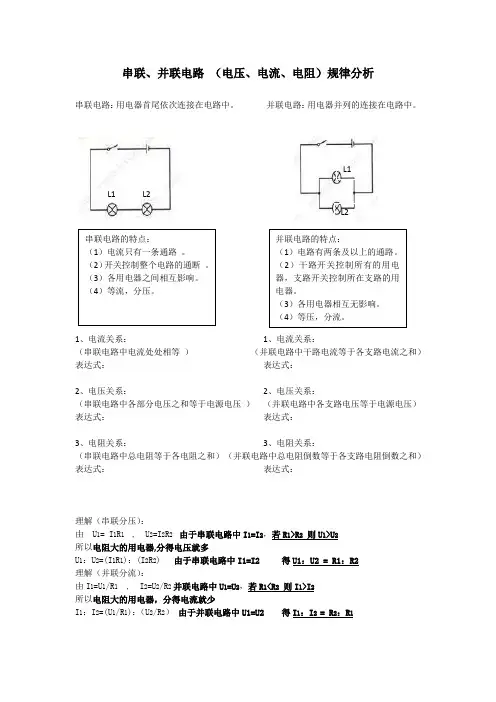

串联、并联电路 （电压、电流、电阻）规律分析
串联电路：用电器首尾依次连接在电路中。

并联电路：用电器并列的连接在电路中。

1、电流关系： 1、电流关系：
（串联电路中电流处处相等 ） （并联电路中干路电流等于各支路电流之和） 表达式： 表达式：
2、电压关系： 2、电压关系：
（串联电路中各部分电压之和等于电源电压 ） （并联电路中各支路电压等于电源电压） 表达式： 表达式：
3、电阻关系： 3、电阻关系：
（串联电路中总电阻等于各电阻之和） （并联电路中总电阻倒数等于各支路电阻倒数之和） 表达式： 表达式：
理解（串联分压）：
由 U 1= I 1R 1 , U 2=I 2R 2 由于串联电路中I 1=I 2，若R 1>R 2 则U 1>U 2
所以电阻大的用电器,分得电压就多
U 1：U 2=(I 1R 1)：(I 2R 2) 由于串联电路中I1=I2 得U1：U2 = R1：R2 理解（并联分流）：
由I 1=U 1/R 1 , I 2=U 2/R 2并联电路中U 1=U 2，若R 1<R 2 则I 1>I 2
所以电阻大的用电器，分得电流就少
I 1：I 2=(U 1/R 1)：（U 2/R 2） 由于并联电路中U1=U2 得I 1：I 2 = R 2：R 1
L1 L2 L2 L1。

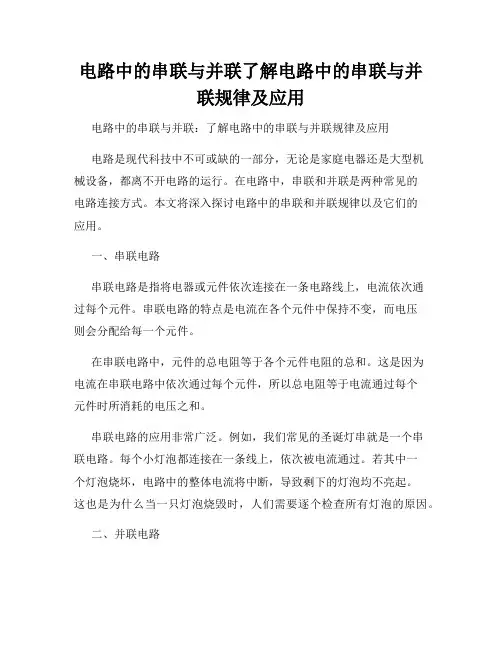

电路中的串联与并联了解电路中的串联与并联规律及应用电路中的串联与并联：了解电路中的串联与并联规律及应用电路是现代科技中不可或缺的一部分，无论是家庭电器还是大型机械设备，都离不开电路的运行。

在电路中，串联和并联是两种常见的电路连接方式。

本文将深入探讨电路中的串联和并联规律以及它们的应用。

一、串联电路串联电路是指将电器或元件依次连接在一条电路线上，电流依次通过每个元件。

串联电路的特点是电流在各个元件中保持不变，而电压则会分配给每一个元件。

在串联电路中，元件的总电阻等于各个元件电阻的总和。

这是因为电流在串联电路中依次通过每个元件，所以总电阻等于电流通过每个元件时所消耗的电压之和。

串联电路的应用非常广泛。

例如，我们常见的圣诞灯串就是一个串联电路。

每个小灯泡都连接在一条线上，依次被电流通过。

若其中一个灯泡烧坏，电路中的整体电流将中断，导致剩下的灯泡均不亮起。

这也是为什么当一只灯泡烧毁时，人们需要逐个检查所有灯泡的原因。

二、并联电路并联电路是指将电器或元件并列地连接在一起，共享相同的电压，而电流则分配给各个元件。

并联电路的特点是各个元件的电流之和等于总电流，而电压在各个元件上保持相等。

在并联电路中，元件的总电阻的倒数等于各个元件电阻的倒数之和的逆数。

这是因为并联电路上的电压相等，所以总电流等于各个元件电流之和。

并联电路也有很多应用。

例如，我们常见的家庭用电插座就是一个并联电路。

每个插座都与相同的电源相连，可以独立地供电给各个家电设备。

如果插座上的一个家电设备出现故障，不会影响其他插座中的电器正常工作。

三、串联与并联的应用比较串联和并联电路有着不同的应用场景。

串联电路适用于需要按顺序运行的元件，例如电灯串和液晶屏显示器等。

由于电流在串联电路中保持不变，因此各个元件的工作状况会互相影响。

而并联电路适用于需要独立工作的元件，例如家庭用电插座和并排连接的电池组等。

由于并联电路各个元件的电流相等，所以可以独立地供电给各个元件。

并联电路的特点及规律一、串联电路的特点：1、电流：串联电路中各处电流都相等。

1=1 1=12=13= In2、电压：串联电路中总电压等于各部分电路电压之和。

U=U+L2+U+……Un3、电阻：串联电路中总电阻等于各部分电路电阻之和。

R=R+R2+R+ Rn理解：把n段导体串联起来，总电阻比任何一段导体的电阻都大，这相当于增加了导体的长度。

n 个相同的电阻R）串联，则总电阻R=nR .4、分压定律：串联电路中各部分电路两端电压与其电阻成正比。

U l/U2=R/R2 U 1：U2：U3：…=R l：R2：R3：…二、并联电路的特点：1、电流：并联电路中总电流等于各支路中电流之和。

l + I 2+I 3+ In2、电压：文字：并联电路中各支路两端的电压都相等。

U=U=U=U=……Un3、电阻：并联电路总电阻的倒数等于各支路电阻倒数之和。

1/R=1/R I+1/R2+1/R3+……1/Rn理解：把n段导体并联起来，总电阻比任何一段导体的电阻都小，这相当于导体的横截面积增大。

特例：n个相同的电阻R0并联，则总电阻R=R/n .RRR+R求两个并联电阻R、Fb的总电阻R=4、分流定律：并联电路中，流过各支路的电流与其电阻成反比。

I I/I 2= R2/R1（口诀：串联分压，并联分流）总结：中，电压表的示数从 3V 变到 阻器的最大阻值为Q 。

6V,则R 的阻值为 _____ Q,滑动变A. 8VB. 6VC. 4VD. 2V2 .两个小电泡L i 和L 2, L i 的阻值为R, L 2的阻值为2R,它们串联起来接入电路中。

如果 L i 两端的电压为4V ,那么L 2两端的电压为（）A. 8VB. 6VC. 4VD. 2V3.有两个电阻阻值分别为 6Q 和9Q,串联后接到某电源上，那么两电阻中的电流之比为 ，两电阻两端的电压之比为 ;如果6Q 的电阻两端的电压是 4V,那么9Q 的 电阻两端的电压是 电源的总电压是 ,电路的总电阻为 Q o4.如图所示，电压U 恒定为8V, R i = i2Q 。

串并联电路特点总结
串联电路特点：
1.在串联电路中，电流在电路中的各个元件中是相同的，由于电流只有一条路径可走，所以电流在整个电路中保持不变。

2.串联电路中，电压在电路中的各个元件中之和等于总电压，即电压的分配取决于各个元件的电阻和电流值。

根据欧姆定律可以得知，电压与电流成正比，所以电压在电阻值较大的元件上会分配更多。

3.串联电路中，电功率的总和等于各个元件的电功率之和。

电功率等于电阻乘以电流的平方，所以电阻值较大的元件会消耗更多的能量。

4.串联电路中，若其中一个元件断开，则电路中的整个电流会中断，其他元件都无法正常工作。

并联电路特点：
1.在并联电路中，电压在电路中的各个元件中是相同的，由于电压在各个元件之间有多个路径可选，所以电压在整个电路中保持不变。

2.并联电路中，电流在电路中的各个元件中之和等于总电流，即电流的分配取决于各个元件的电阻和电压值。

根据欧姆定律可以得知，电流与电阻成反比，所以电流在电阻值较小的元件上会分配更多。

3.并联电路中，电功率的总和等于各个元件的电功率之和。

电功率等于电压乘以电流，所以电压值较大的元件会消耗更多的能量。

4.并联电路中，若其中一个元件断开，则电路中的总电流不受影响，其他元件仍然可以正常工作。

综上所述，串联电路和并联电路有着各自的特点和应用场景。

串联电路适合用于需要保持电流稳定的情况，如在灯泡等需要稳定亮度的设备中使用；而并联电路适合用于需要保持电压稳定的情况，如在家庭用电中各个电器的并联使用。

在实际应用中，可以根据不同的需求选择串联电路或并联电路，以达到最佳的电路效果。

串、并联电路电流、电压和电阻的特点一、电流特点：1、串联电路中各处的电流均相等；公式：2、并联电路中干路电流等于各支路中电流之和；公式：二、电压特点：1、串联电路总电压等于各部分电路两端电压之和；公式：2、并联电路中各支路两端的电压均相等，并且都等于电源电压；公式：三、电阻特点：电阻的串联1、（1）电阻串联越多电路总电电阻越大，因为电阻串联相当于增加了导体的长度。

（2）串联电路有分压作用，电阻越大分压越大。

2、串联电路的总电阻等于各串联电阻之和。

3、电阻串联的公式：（1）R=R1+R2+…+R n（2）n个相同的电阻R串联，总电阻R串=nR4、在下边空白处证明串联电路的电阻特点：电阻的并联1、电阻并联越多电路总电阻越小，电阻并联相当于增大了导体的横截面积。

（同时并联使用的用电器越多，电路的总电流越大）2、并联电路总电阻的倒数等于各并联电阻倒数之和。

3、电阻并联公式：（1）R1=11R+21R+……+n R1（2）n个相同的电阻R并联，总电阻R并=nR4、在下边空白处证明并联电路的电阻特点：1 / 1文档可自由编辑5、两个电阻并联时：（在下边空白处推出计算关系）6、（1）几个电阻并联，只要其中一个电阻增大，电路的总电阻也随之增大；（2）滑动变阻器无论串联还是并联，只要自身阻值增大，电路中的总电阻也随之增大。

四、综合应用：1、下图中分析甲乙两电阻的大小(1) (2)2、同种材料制成的导体，粗细不均，AB=BC，按图中方式接入电路。

则R AB R BC，I AB I BC,U AB U BC3、已知R1:R2:R3=1:2:3，则（1）若三个电阻串联时，I1:I2:I3= , U1:U2:U3= ;（2）若三个电阻并联时，I1:I2:I3= , U1:U2:U3= 。

4、三个相同电阻R同时接入电路中，可以接出4个不同的总电阻值，分别为：其它测电阻的方法1、利用电流表、定值电阻R0，测未知电阻R X的阻值。

串并联电路中电流的规律教案第一章：串并联电路的基本概念1.1 串并联电路的定义串联电路：将用电器首尾顺次连接的连接方式。

并联电路：将用电器首首相连、尾尾相连的连接方式。

1.2 串并联电路的特点串联电路的特点：电流只有一条路径，各用电器相互影响。

并联电路的特点：电流有多条路径，各用电器互不影响。

第二章：串并联电路的电流规律2.1 串联电路的电流规律在串联电路中，各处的电流相等。

2.2 并联电路的电流规律在并联电路中，干路中的电流等于各支路电流之和。

第三章：串并联电路的电压规律3.1 串联电路的电压规律在串联电路中，总电压等于各用电器两端电压之和。

3.2 并联电路的电压规律在并联电路中，各支路两端的电压相等。

第四章：串并联电路的电阻规律4.1 串联电路的电阻规律在串联电路中，总电阻等于各用电器电阻之和。

4.2 并联电路的电阻规律在并联电路中，总电阻的倒数等于各支路电阻倒数之和。

第五章：串并联电路的实践操作5.1 串并联电路的实验器材灯泡、开关、导线、电流表、电压表、电阻等。

5.2 串并联电路的实验步骤连接电路：按照实验要求，将器材连接成串并联电路。

观察现象：观察电路中的电流、电压、电阻等现象。

记录数据：测量电路中的电流、电压、电阻等数据。

分析讨论：分析实验数据，总结串并联电路的电流、电压、电阻规律。

第六章：串并联电路的计算方法6.1 串联电路的计算方法电流计算：I = U / (R1 + R2 + + Rn)电压计算：U = IR1 + IR2 + + IRn6.2 并联电路的计算方法电流计算：I = I1 + I2 + + In电压计算：U = U1 = U2 = = Un第七章：串并联电路的应用实例7.1 串联电路的应用实例照明电路：灯泡、开关、电流表等串联连接。

电子秤：弹簧、电流表、电阻等串联连接。

7.2 并联电路的应用实例家庭电器：电视、冰箱、空调等并联连接。

充电器：多个输出接口的并联连接。

串并联中电流规律分析串并联中电流规律分析在电路中，串联和并联是最基本的电路连接方式。

了解串并联中电流规律对于理解电路的运行原理以及进行电路设计都非常重要。

本文将深入探讨串并联中的电流规律，帮助读者更好地理解和应用电路中的串并联关系。

一、串联电路中的电流规律1.串联电路的定义和特点串联电路是指多个电阻、电流源或其他电路元件依次连接在同一电路路径上的电路。

在串联电路中，电流只有一条路径可以流动，因此电流在电路中的数值是相等的。

2.串联电路中的电流计算方法串联电路中的电流计算方法相对简单，只需使用欧姆定律即可。

根据欧姆定律，电流I等于电压U除以总电阻R。

可以表示为：I = U / R其中，I表示电流，U表示电压，R表示电路的总电阻。

在串联电路中，各个电阻依次连接，因此总电阻等于各个电阻之和。

3.串联电路中的电流分配规律在串联电路中，电流的数值相等，但是会按照各个电阻的阻值比例分配。

电流在电路路径上流动时，会遇到每个电阻，根据欧姆定律进行分配。

较大的电阻会吸收较多的电流，而较小的电阻则吸收较少的电流。

二、并联电路中的电流规律1.并联电路的定义和特点并联电路是指多个电阻、电流源或其他电路元件同时连接到相同的两个电路节点上的电路。

在并联电路中，各个分支电路的电流之和等于总电路的电流，因此电流在分支中的数值是不相等的。

2.并联电路中的电流计算方法并联电路中的电流计算相对复杂一些，需要使用基尔霍夫定律。

根据基尔霍夫定律，电流在节点处守恒，即进入节点的电流等于离开节点的电流之和。

对于并联电路，可以得到以下公式：I = I1 + I2 + I3 + ... + In其中，I表示总电流，I1、I2、I3等表示各个分支电路的电流。

3.并联电路中的电流分配规律在并联电路中，总电流会按照分支电阻的倒数进行分配。

较小的电阻会吸收较多的电流，而较大的电阻则吸收较少的电流。

可以使用以下公式计算分支电流：I1 = I * (Rt / R1)其中，I1表示分支电路1的电流，I表示总电流，Rt表示总电阻，R1表示分支电路1的电阻。

串并联电路特点总结Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】串联电路电路特点：一条路，一处断处处段。

开关作用：各处作用一样控制整个电路。

电流：各处电流相等I＝I1＝I2I1:I2＝1:1电压：电源电压等于各用电器两端电压之和：U＝U1＋U2电阻：总电阻等于各用电器电阻之和：R总＝R1＋R2若有n个阻值相同的电阻串联则：R总＝nR电阻特点：串联电阻相当于增加了导体的长度，总电阻越串越大，大于任何一个用电器电阻；电功率：电路中总功率等于各用电器电功率之和P总＝P1＋P2电功：电路中总功等于各用电器消耗电功之和W总＝W1＋W2电热：电路中总电热等于各用电器产生电热之和Q总＝Q1＋Q2比例关系：串联电阻起分压作用，电阻越大分得的电压越高，R1:R2＝U1:U2＝P1:P2＝W1:W2＝Q1:Q2R串＞R1＞R2＞R并（R1＞R2）并联电路电路特点：多条路，分干路和支路，各支路互不影响开关作用：干路开关控制整个电路，支路开关控制它所在的支路电流：干路电流等于各支路电流之和I干＝I1＋I2电压：电源电压与各支路电压相等U＝U1＝U2U1:U2＝1:1电阻：总电阻的倒数等于各分电阻倒数之和1/R总＝1/R1＋1/R2若仅有两个电阻并联则：R总＝R1R2/（R1＋R2）若有n个阻值相同的电阻并联则：R总＝R/n电阻特点：并联总电阻相当于增加了导体的横截面积，总电阻越并越小，小于任何一个分电阻电功率：电路中总功率等于各用电器电功率之和P总＝P1＋P2电功：电路中总功等于各用电器消耗电功之和W总＝W1＋W2电热：电路中总电热等于各用电器产生电热之和Q总＝Q1＋Q2比例关系：并联电阻起分流作用，电阻越大分得电流越小，R2:R1＝I1:I2＝P1:P2＝W1:W2＝Q1:Q2重要公式欧姆定律：导体中的电流，（当电阻一定时）与导体两端的电压成正比，（当电压一定时）与导体的电阻成反比。
