串并联电路的规律总结

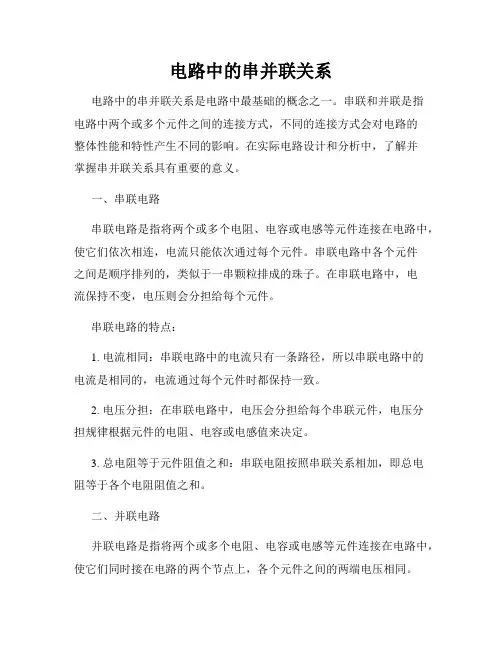

电路中的串并联关系电路中的串并联关系是电路中最基础的概念之一。

串联和并联是指电路中两个或多个元件之间的连接方式，不同的连接方式会对电路的整体性能和特性产生不同的影响。

在实际电路设计和分析中，了解并掌握串并联关系具有重要的意义。

一、串联电路串联电路是指将两个或多个电阻、电容或电感等元件连接在电路中，使它们依次相连，电流只能依次通过每个元件。

串联电路中各个元件之间是顺序排列的，类似于一串颗粒排成的珠子。

在串联电路中，电流保持不变，电压则会分担给每个元件。

串联电路的特点：1. 电流相同：串联电路中的电流只有一条路径，所以串联电路中的电流是相同的，电流通过每个元件时都保持一致。

2. 电压分担：在串联电路中，电压会分担给每个串联元件，电压分担规律根据元件的电阻、电容或电感值来决定。

3. 总电阻等于元件阻值之和：串联电阻按照串联关系相加，即总电阻等于各个电阻阻值之和。

二、并联电路并联电路是指将两个或多个电阻、电容或电感等元件连接在电路中，使它们同时接在电路的两个节点上，各个元件之间的两端电压相同。

并联电路中各个元件之间是平行排列的，类似于多根管道并排连接。

在并联电路中，电压保持不变，电流则会分担给每个元件。

并联电路的特点：1. 电压相同：并联电路中的电压在各个并联元件之间是相同的，因为它们处于同一节点上。

2. 电流相加：在并联电路中，电流会相加，即总电流等于各个并联分支电流之和。

3. 总电阻等于分之一各元件阻值之和的倒数：并联电阻按照并联关系求倒数后相加，即总电阻等于各个电阻阻值的倒数之和的倒数。

三、串并联混合电路实际电路中常常出现串并联混合电路，即并联和串联关系同时存在。

在处理这类电路时，可以根据需要将电路分解为串联和并联的子电路，分别进行求解，然后再将结果整合起来。

串并联混合电路的特点：1. 根据实际情况分解：可以根据电路的拓扑结构和性质，将电路分解为串联和并联的子电路。

2. 分别求解：首先对串联和并联的子电路分别求解，分别计算其电流、电压或阻抗等特性。

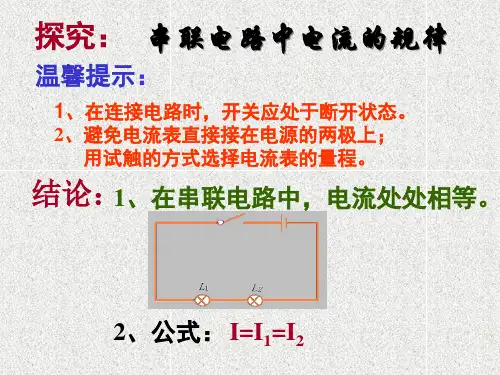

电路规律总结串联电路1、串联电路中，电流处处相等，即: I 1=I 2=I 3=…=I n2、串联电路两端的总电压等于各部分电路两端的电压之和。

即U=U 1+U 2+…+U n3、串联电路的总电阻等于各串联导体电阻之和。

即R 总=R 1+R 2+…+R n若各电阻均为r ，则R=nr当1R 与2R 串联时，根据欧姆定律变形得：121212U U U I I I RR R ===， ，因为串联电路的电流是处处相等的，即12I I I ==，所以：1212U U U RR R I ===(1)又因为串联电路总电阻等于各电阻之和，即12R R R =+，推出：12121212R R U U U U R R R R ==++， (2)公式(1)和(2)都是很有用的计算公式，从它们可以得出：推论1 串联电阻的分压作用：各个电阻分得的电压与电阻的阻值成正比，电阻越大，它所分得的电压也越大。

如果1R 增大，2R 和U 保持不变，1U 和2U 如何变化？ 这时12R R +增大，由2212R U U R R =+，可知2U 减小，又因为U =12U U +保持不变，故1U 增加。

于是得到下面的推论推论2 串联电阻的总电压不变，如果一个电阻增大（其它电阻不变或不增大），那么它所分得的电压将增大，其它电阻分得的电压将减小。

并联电路1、并联电路中，干路中的电流等于各支路中的电流之和，即 I 总=I 1+I 2+…+I n2、并联电路里，各支路两端的电压均相等。

即U=U 1=U 2=…=U n3、并联电路总电阻的倒数等于各并联电阻的倒数之和。

即1/R=1/R 1+1/R 2+…+1/R n 若各并联导体的电阻均为r ，则1/R=n/r 即得：R=r/n当1R 与2R 并联时，根据欧姆定律变形得 121212 , U U I I R R ==因为并联电路各支路电压相等，即12U U U ==，可以推出：1221I R I R =(1)由（1）可以推导出：21121212R R I I I I R R R R ==++， (2)公式(1)和(2)都是很有用的公式，从它们可以得出推论1 并联电路的分流作用：各支路的电流与它们的电阻成反比，哪条支路上的电阻大，通过它的电流就小。

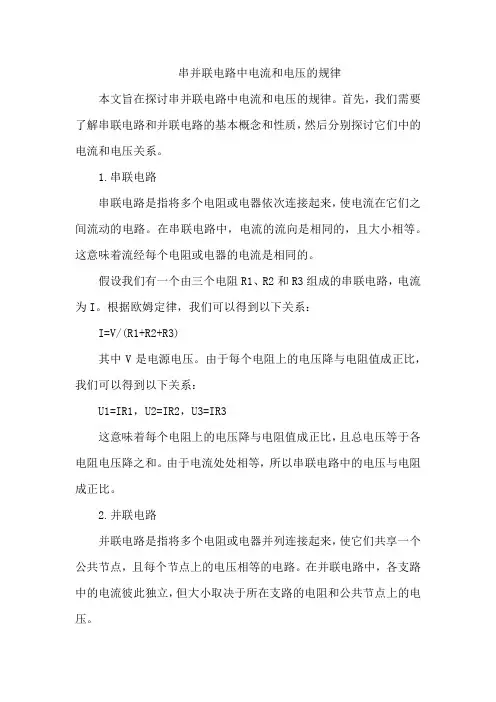

串并联电路中电流和电压的规律本文旨在探讨串并联电路中电流和电压的规律。

首先，我们需要了解串联电路和并联电路的基本概念和性质，然后分别探讨它们中的电流和电压关系。

1.串联电路串联电路是指将多个电阻或电器依次连接起来，使电流在它们之间流动的电路。

在串联电路中，电流的流向是相同的，且大小相等。

这意味着流经每个电阻或电器的电流是相同的。

假设我们有一个由三个电阻R1、R2和R3组成的串联电路，电流为I。

根据欧姆定律，我们可以得到以下关系：I=V/(R1+R2+R3)其中V是电源电压。

由于每个电阻上的电压降与电阻值成正比，我们可以得到以下关系：U1=IR1，U2=IR2，U3=IR3这意味着每个电阻上的电压降与电阻值成正比，且总电压等于各电阻电压降之和。

由于电流处处相等，所以串联电路中的电压与电阻成正比。

2.并联电路并联电路是指将多个电阻或电器并列连接起来，使它们共享一个公共节点，且每个节点上的电压相等的电路。

在并联电路中，各支路中的电流彼此独立，但大小取决于所在支路的电阻和公共节点上的电压。

假设我们有一个由三个电阻R1、R2和R3组成的并联电路，公共节点电压为V。

根据欧姆定律，我们可以得到以下关系：I1=V/R1，I2=V/R2，I3=V/R3这意味着每个电阻上的电流与该电阻的阻值成反比，且总电流等于各支路电流之和。

由于每个支路中的电流与该支路的电阻成反比，所以并联电路中的总电流等于各支路电流之和。

3.总结在串并联电路中，电流和电压的规律有着明显的不同。

串联电路中，电流处处相等，且总电压等于各元件电压降之和；并联电路中，各支路电流彼此独立，但大小取决于所在支路的电阻和公共节点上的电压，且总电流等于各支路电流之和。

在实际生活中，串并联电路的这些规律有着广泛的应用。

例如，家庭用电中的电路设计、电路板的焊接、以及各种电子设备的维修等都需要运用到这些基本规律。

通过理解这些规律，我们可以更好地理解和使用各种电器设备，对其性能进行优化和提高。

串并联电路的规律总结导言：电路是电流和电压传输的路径，是电子设备中不可或缺的部分。

在电路中，串联和并联是两种常见的连接方式。

串联电路中，电流只有一条路径可走，而并联电路中，电流有多条路径可选择。

本文将总结串并联电路的规律，探讨其特点、计算方法和应用。

一、串联电路的规律1. 电流规律：串联电路中，电流在各元件之间保持不变。

这是因为串联电路中电流只有一条路径可走，电流通过每个元件时都会经过相同的电流大小。

2. 电压规律：串联电路中，总电压等于各个元件电压之和。

这是因为串联电路中电压在各个元件之间分配，总电压必须等于各个元件电压之和。

3. 电阻规律：串联电路中，总电阻等于各个元件电阻之和。

这是因为串联电路中电阻依次排列，电流通过每个元件时都要经过其电阻。

二、并联电路的规律1. 电流规律：并联电路中，总电流等于各个元件电流之和。

这是因为并联电路中电流有多条路径可选择，总电流等于各个路径的电流之和。

2. 电压规律：并联电路中，各个元件的电压相等。

这是因为并联电路中各个元件之间具有相同的电压，电压在各个元件之间保持不变。

3. 电阻规律：并联电路中，总电阻的倒数等于各个元件电阻倒数之和的倒数。

这是因为并联电路中电阻可以分为多个路径，电流在不同路径中分流，总电阻等于各个路径电阻倒数之和的倒数。

三、串并联电路的计算方法1. 串联电路计算方法：串联电路中，可以使用欧姆定律来计算电流和电压。

根据欧姆定律，电流等于电压除以电阻。

因此，在串联电路中，可以通过计算各个元件的电阻和总电压来求解电流。

2. 并联电路计算方法：并联电路中，可以使用欧姆定律和电流规律来计算电流和电压。

根据欧姆定律，电流等于电压除以电阻。

因此，在并联电路中，可以通过计算各个元件的电流和总电阻来求解电压。

四、串并联电路的应用串并联电路在电子设备和电路中广泛应用。

以下是几个常见的应用场景：1. 串联电路应用：串联电路常用于电压分压、信号传输和电阻匹配等场景。

我们来探讨串并联电路中电流、电压和电阻的规律公式。

在电路中，串联电路指多个电器依次连接在一条路上，而并联电路指多个电器并排连接在电源的两端。

这两种电路中电流、电压和电阻的规律公式有着明显的区别，接下来我们将分别进行探讨。

1. 串联电路中的规律公式：在串联电路中，电流沿着唯一一条路径流动，因此多个电器的电流大小相等。

根据欧姆定律，串联电路中的总电阻等于各个电器电阻的总和，即R总 = R1 + R2 + ... + Rn。

而总电压等于各个电器电压之和，即U总 = U1 + U2 + ... + Un。

根据欧姆定律，电流I总等于总电压U总除以总电阻R总，即I总 =U总 / R总。

串联电路中电流、电压和电阻的规律公式为：I总 = U总 / (R1 + R2+ ... + Rn)。

2. 并联电路中的规律公式：在并联电路中，电压相同，而电流则分流经过各个电器，因此多个电器的电压大小相等。

根据欧姆定律，并联电路中的总电导等于各个电器电导的总和的倒数，即G总 = G1 + G2 + ... + Gn。

而总电流等于各个电器电流之和，即I总 = I1 + I2 + ... + In。

根据欧姆定律，总电导G总等于总电流I总除以总电压U总，即G总= I总 / U总。

并联电路中电流、电压和电阻的规律公式为：I总 = U总 * (G1 + G2 + ... + Gn)。

从上面的分析可以看出，串联电路和并联电路中电流、电压和电阻的规律公式有着明显的区别。

在实际应用中，我们可以根据具体情况选择合适的电路连接方式来满足需求。

对于工程师和电子爱好者来说，深入理解电路中电流、电压和电阻的规律公式对于设计和维护电路至关重要。

总结回顾一下，串并联电路中的电流、电压和电阻的规律公式分别为：串联电路：I总 = U总 / (R1 + R2 + ... + Rn)；并联电路：I总 = U总 * (G1 + G2 + ... + Gn)。

个人观点：对于电路中的电流、电压和电阻规律，我认为深入理解和掌握这些规律公式，有助于我们更好地应用于实际工程中。

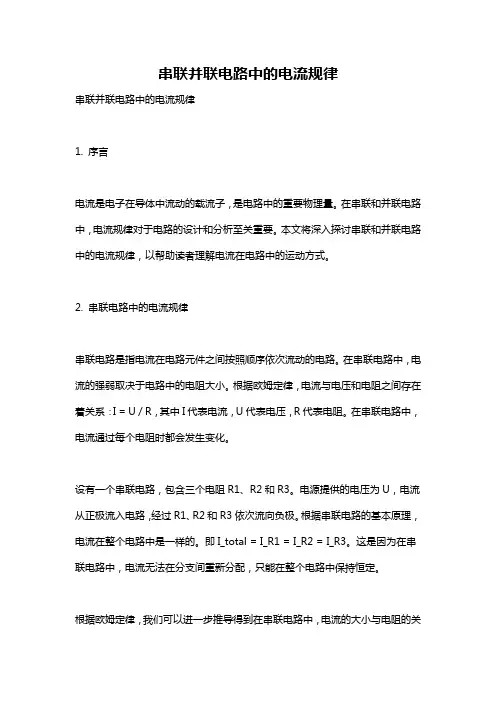

串联并联电路中的电流规律串联并联电路中的电流规律1. 序言电流是电子在导体中流动的载流子，是电路中的重要物理量。

在串联和并联电路中，电流规律对于电路的设计和分析至关重要。

本文将深入探讨串联和并联电路中的电流规律，以帮助读者理解电流在电路中的运动方式。

2. 串联电路中的电流规律串联电路是指电流在电路元件之间按照顺序依次流动的电路。

在串联电路中，电流的强弱取决于电路中的电阻大小。

根据欧姆定律，电流与电压和电阻之间存在着关系：I = U / R，其中I代表电流，U代表电压，R代表电阻。

在串联电路中，电流通过每个电阻时都会发生变化。

设有一个串联电路，包含三个电阻R1、R2和R3。

电源提供的电压为U，电流从正极流入电路，经过R1、R2和R3依次流向负极。

根据串联电路的基本原理，电流在整个电路中是一样的。

即I_total = I_R1 = I_R2 = I_R3。

这是因为在串联电路中，电流无法在分支间重新分配，只能在整个电路中保持恒定。

根据欧姆定律，我们可以进一步推导得到在串联电路中，电流的大小与电阻的关系。

串联电路中的总电阻R_total等于各个电阻的总和：R_total = R1 + R2 + R3。

因此，根据欧姆定律，可以得到串联电路中的总电流公式：I_total = U / (R1 + R2 + R3)。

3. 并联电路中的电流规律并联电路是指电流同时进入多个电路元件并在负极相遇的电路。

在并联电路中，电流的强弱取决于电路中的电阻大小。

与串联电路不同的是，在并联电路中，电流会分流进入每个电阻。

假设有一个并联电路，包含三个电阻R1、R2和R3。

电源提供的电压为U，电流从正极进入电路，经过R1、R2和R3分流，最后汇总到负极。

根据并联电路的基本原理，总电流等于每个分支电流的和。

即I_total = I_R1 + I_R2 + I_R3。

根据欧姆定律，我们可以进一步推导得到在并联电路中，电流的大小与电阻的关系。

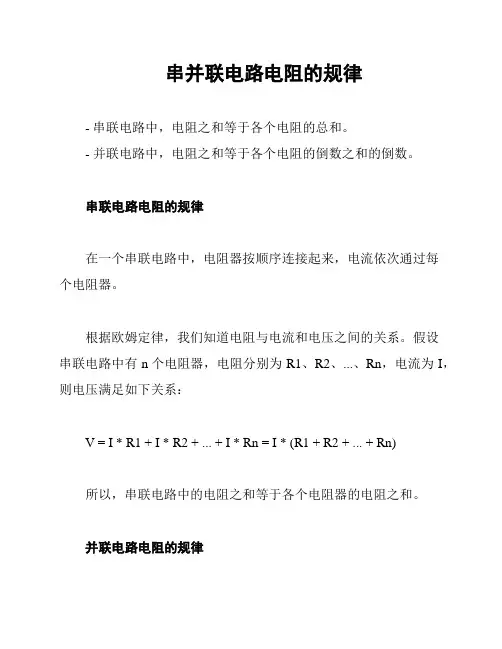

串并联电路电阻的规律- 串联电路中，电阻之和等于各个电阻的总和。

- 并联电路中，电阻之和等于各个电阻的倒数之和的倒数。

串联电路电阻的规律在一个串联电路中，电阻器按顺序连接起来，电流依次通过每个电阻器。

根据欧姆定律，我们知道电阻与电流和电压之间的关系。

假设串联电路中有n个电阻器，电阻分别为R1、R2、...、Rn，电流为I，则电压满足如下关系：V = I * R1 + I * R2 + ... + I * Rn = I * (R1 + R2 + ... + Rn)所以，串联电路中的电阻之和等于各个电阻器的电阻之和。

并联电路电阻的规律在一个并联电路中，多个电阻器分别与电源正负极相连，电流分别通过每个电阻器。

根据欧姆定律，我们知道电阻与电流和电压之间的关系。

假设并联电路中有n个电阻器，电阻分别为R1、R2、...、Rn，电流为I，则电压满足如下关系：V = I * R1 = I * R2 = ... = I * Rn所以，对于并联电路，电流相同，根据电压的定义可得：1 / R = 1 / R1 + 1 / R2 + ... + 1 / Rn即并联电路中的电阻之和等于各个电阻器的倒数之和的倒数。

串并联电路的组合在实际电路中，除了纯粹的串联电路和并联电路之外，还存在串并联电路的组合。

串并联电路是由多个串联电路和并联电路的组合构成的电路。

在这种电路中，电阻的规律可以根据串联和并联电路电阻的规律来计算。

要计算串并联电路中的总电阻，可以先计算出所有的串联电路和并联电路的电阻，然后再将结果用串联电路或并联电路的规律计算出总电阻。

总结串并联电路中，电阻的规律可以通过串联电路和并联电路电阻的规律来计算。

在串联电路中，电阻之和等于各个电阻的总和；在并联电路中，电阻之和等于各个电阻的倒数之和的倒数。

在实际电路中，也存在串并联电路的组合，需要根据串联和并联电路的规律来计算总电阻。

串并联电路公式总结电路特点：一条路，一处断处处段。

开关作用：各处作用一样控制整个电路。

电流：各处电流相等 I ＝ I1 ＝ I2 I1:I2 ＝1:1电压：电源电压等于各用电器两端电压之和：U ＝ U1 ＋ U2电阻：总电阻等于各用电器电阻之和：R总＝ R1 ＋ R2 若有n个阻值相同的电阻串联则：R总＝ n R电阻特点：串联电阻相当于增加了导体的长度，总电阻越串越大，大于任何一个用电器电阻；电功率：电路中总功率等于各用电器电功率之和 P总＝ P1 ＋ P2电功：电路中总功等于各用电器消耗电功之和W总＝W1 ＋ W2电热：电路中总电热等于各用电器产生电热之和Q总＝Q1 ＋ Q2比例关系：串联电阻起分压作用，电阻越大分得的电压越高，R1:R2 ＝ U1:U2 ＝ P1:P2＝ W1:W2＝ Q1:Q2R串＞R1＞R2＞R并并联电路电路特点：多条路，分干路和支路，各支路互不影响开关作用：干路开关控制整个电路，支路开关控制它所在的支路电流：干路电流等于各支路电流之和 I干＝I1 ＋ I2 电压：电源电压与各支路电压相等 U ＝ U1 ＝ U2 U1:U2 ＝1:1电阻：总电阻的倒数等于各分电阻倒数之和 1 / R总＝1 / R1 ＋ 1 / R2若仅有两个电阻并联则：R总＝R1R2 /若有n个阻值相同的电阻并联则：R总＝R / n电阻特点：并联总电阻相当于增加了导体的横截面积，总电阻越并越小，小于任何一个分电阻电功率：电路中总功率等于各用电器电功率之和 P总＝ P1 ＋ P2电功：电路中总功等于各用电器消耗电功之和 W总＝W1 ＋ W2电热：电路中总电热等于各用电器产生电热之和Q总＝Q1 ＋ Q2比例关系：并联电阻起分流作用，电阻越大分得电流越小，R2:R1 ＝ I1:I2 ＝ P1:P2＝ W1:W2＝ Q1:Q2 重要公式欧姆定律：导体中的电流，与导体两端的电压成正比，与导体的电阻成反比。

I ＝ U / R U ＝ I R R ＝ U / I电功率：电功率表示电流做功快慢的物理量；P ＝ W / t ＝ U I ＝ I2 R ＝ U2 /R P实＝ P额U实＞ U额，P实＞ P额用电器超负荷工作，不正常； U实＜ U额，P实＜ P额用电器不能正常工作灯泡的亮暗于灯泡的实际功率有关，实际功率越大，灯泡越亮；2 2 电功：W ＝ U I t ＝ P t ＝IRt ＝ Ut/R ＝ U Q电热：电流通过导体所产生的热，与通过导体电流的二次方成正比，与导体的电阻成正比，与通电时间成正比； W ＝ Q ＝I2 Rt ＝ U I t ＝ P t ＝ U2 t/R ＝ U Q 串并联电路规律小结例1、如图所示、电源电压U=3v，R1=10Ω，U1=1v，求：其他六个量。
