支架载荷简单计算
- 格式:doc
- 大小:143.00 KB
- 文档页数:9
支架承载力计算支架承载力计算是结构力学中的一个重要问题,用于确定支架结构在各种工况下的承载能力。
支架承载力计算需要考虑支架所受到的荷载、支架结构的几何特征以及材料性能等因素。
下面将介绍支架承载力计算的一般步骤和方法。
首先,需要确定支架所受到的荷载。
荷载可以分为静载荷和动载荷两种类型。
静载荷指的是静止不变的荷载,如自身重量、设备和管道的重量等。
动载荷指的是施加在支架上的动态荷载,如风荷载、地震荷载等。
根据具体情况,需要确定支架所受到的静载荷和动载荷的大小和方向。
其次,需要确定支架结构的几何特征。
支架结构一般由梁、柱、腿等组成,需要确定其截面形状、尺寸和长度等几何参数。
根据支架的布置和受力情况,还需要确定支架的节点间距、腿的间距等几何参数。
然后,需要确定材料性能。
支架结构一般使用钢材作为材料,需要确定钢材的强度和刚度参数。
强度参数包括屈服强度、极限强度,刚度参数包括弹性模量等。
根据材料的性能指标,可以计算出支架结构的强度和刚度。
接下来,可以进行承载力计算。
承载力计算可以采用静力分析或动力分析的方法。
静力分析是指在静定的假设下,根据平衡方程求解支架的应力和位移。
动力分析是指在非静定的假设下,根据动力方程和边界条件求解支架的应力和位移。
根据具体情况,选择合适的分析方法进行承载力计算。
最后,需要对计算结果进行评估。
根据计算结果,可以评估支架的安全性能。
如果计算结果显示支架的应力或位移超过了允许值,需要重新设计支架结构或采取相应的加固措施。
需要注意的是,支架承载力计算是一个复杂的过程,需要考虑多种因素和假设。
在实际工程中,可能还需要进行试验验证或采取安全系数的方法来保证支架的安全性能。
综上所述,支架承载力计算是一个重要的工程问题,需要考虑多种因素和采用适当的方法进行分析和计算。
通过正确的计算和评估,可以保证支架结构的安全性能,为工程的顺利进行提供保障。
桥架支架制作与安装计算公式
桥架支架是一种用于支撑和固定桥架的结构,它承受着桥架和其上承载的各种设备、管道和电缆的重量。
在设计桥架支架时,需要考虑多种因素,包括最大的载荷、支撑间距、材料强度等,以确保支撑结构的稳定性和可靠性。
下面是一些常用的桥架支架制作与安装的计算公式:
1.最大载荷计算:
桥架支架的最大载荷由桥架及其上的设备、管道和电缆的质量决定。
根据设备和管道的重量,可以计算出每个支架所承受的负荷。
最大载荷公式如下:
W=Σ(w+q)
其中,W为桥架支架的最大载荷,w为设备的重量,q为管道和电缆的重量。
2.支撑间距计算:
支撑间距是指桥架支架的每根横梁之间的距离。
支撑间距需要根据桥架支架的最大载荷和材料的强度来确定,以确保支撑结构的稳定性。
支撑间距计算公式如下:
L=1.2*((W+m)/(S*f))
其中,L为支撑间距,W为最大载荷,m为横梁的质量,S为横梁的截面面积,f为横梁的强度。
3.材料强度计算:
桥架支架的材料强度需要满足设计要求,以确保支架的稳定性和安全性。
材料强度计算公式如下:
σ=F/A
其中,σ为材料的应力,F为材料的受力,A为材料的截面面积。
以上是一些常用的桥架支架制作与安装的计算公式,可以根据实际设计要求和具体情况进行调整和应用。
在实际应用中,还需要考虑支架的连接方式、材料的选择和制作工艺等因素,以确保支架的稳定性和可靠性。
箱涵支架计算公式在桥梁建设中,箱涵是一种常见的结构形式,它可以用来穿越河流、渠道或者道路等地方。
而箱涵支架则是箱涵建设中的重要组成部分,它起着支撑箱涵、分担箱涵自重和外载荷的作用。
因此,箱涵支架的设计和计算是非常重要的,它直接关系到箱涵的安全和稳定性。
在进行箱涵支架计算时,需要考虑多种因素,包括箱涵的尺寸、材料、荷载情况等。
为了保证计算的准确性,通常会采用一些公式和方法来进行计算。
下面将介绍一些常用的箱涵支架计算公式。
1. 箱涵支架的自重计算公式。
箱涵支架的自重是其最基本的荷载,通常可以通过以下公式来计算:自重 = 长度×宽度×高度×密度。
其中,长度、宽度和高度分别为箱涵支架的尺寸,密度为支架材料的密度。
这个公式可以简单地计算出箱涵支架的自重,为后续的荷载计算提供基础数据。
2. 箱涵支架的活载荷计算公式。
在实际使用中,箱涵支架还需要承受来自车辆、行人等活载荷。
活载荷的计算通常可以采用以下公式:活载荷 = 车辆荷载 + 行人荷载。
其中,车辆荷载可以根据设计标准和实际情况来确定,一般可以通过相关规范或者计算方法来获取;行人荷载则可以根据使用情况和人口密度等因素来估算。
3. 箱涵支架的风荷载计算公式。
在一些特殊情况下,箱涵支架还需要考虑风荷载的作用。
风荷载的计算可以采用以下公式:风荷载 = 风压×面积。
其中,风压可以根据设计标准和实际情况来确定,一般可以通过相关规范或者计算方法来获取;面积则是箱涵支架的有效受风面积。
4. 箱涵支架的地震荷载计算公式。
在地震地区,箱涵支架还需要考虑地震荷载的作用。
地震荷载的计算可以采用以下公式:地震荷载 = 质量×地震加速度。
其中,质量可以通过箱涵支架的自重和活载荷来确定,地震加速度则可以根据设计标准和实际情况来获取。
除了以上的基本荷载计算公式外,箱涵支架的计算还需要考虑一些特殊情况和因素,比如箱涵支架的变形、受力分布、支座设计等。
管道支架计算书1. 引言管道支架是用于支撑和固定管道的设备,它对于保证管道的稳定性和安全性具有重要作用。
在设计管道支架时,需要进行计算来确定支架的尺寸和材质,以满足工程要求。
本文档将介绍管道支架的计算方法和步骤,以供参考。
2. 计算方法2.1 计算载荷首先,需要确定管道支架所承受的载荷。
载荷包括静载荷和动载荷两部分。
静载荷是由管道自重、介质重量和附加负荷等组成,可以通过管道设计规范或工程图纸来确定。
动载荷是由管道内流体的压力和流速所产生的,需要根据实际情况进行计算。
2.2 计算间距支架的间距决定了支架的数量和位置。
一般情况下,支架的间距应根据支架的类型和管道的直径等参数确定。
可以采用下列公式来计算支架的间距:间距 = 管道直径 * 系数其中,系数可以根据支架的类型和设计要求来确定。
2.3 计算支架尺寸支架的尺寸包括高度和宽度两个参数。
高度由支架顶部到地面或其它穿越物的高度确定,宽度由支架的承重面积和管道直径等参数决定。
钢制支架的高度可以根据公式进行计算:高度 = 载荷 / 强度其中,载荷为支架承受的载荷,强度为支架材料的强度。
支架的宽度可以根据以下公式进行计算:宽度 = 管道直径 + 2 * 支架距离其中,支架距离为管道支架的间距。
2.4 材料选择支架的材料选择要考虑到材料的强度和耐腐蚀性等因素。
一般情况下,钢材是常用的支架材料,可以根据实际情况选择合适的钢材。
3. 示例计算假设有一根直径为300mm的钢质管道,需要设计相应的管道支架。
根据设计要求,管道支架的间距系数为1.5,管道自重为10kN/m,介质重量为5kN/m,附加负荷为2kN/m。
首先计算载荷:载荷 = 管道自重 + 介质重量 + 附加负荷= 10kN/m + 5kN/m + 2kN/m= 17kN/m然后计算间距:间距 = 管道直径 * 系数= 300mm * 1.5= 450mm接下来计算支架尺寸:高度 = 载荷 / 强度假设支架材料的强度为300MPa,计算得到支架高度为:高度 = 17kN/m / 300MPa≈ 56.7mm宽度 = 管道直径 + 2 * 支架距离= 300mm + 2 * 450mm= 1200mm最后,根据实际情况选择合适的钢材作为支架材料。

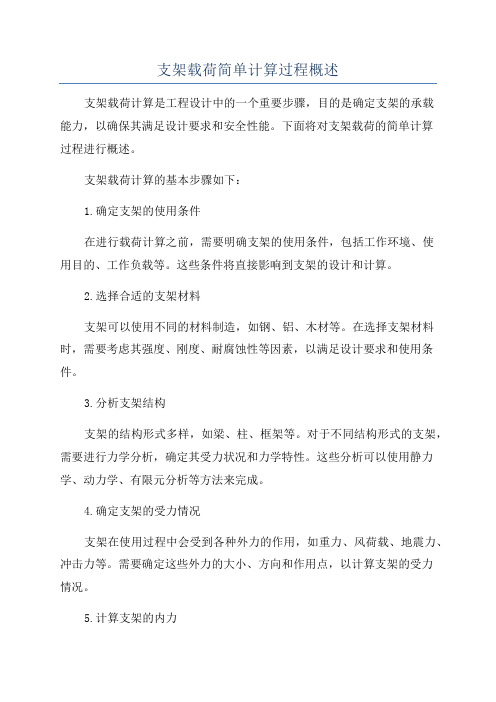

支架载荷简单计算过程概述支架载荷计算是工程设计中的一个重要步骤,目的是确定支架的承载能力,以确保其满足设计要求和安全性能。
下面将对支架载荷的简单计算过程进行概述。
支架载荷计算的基本步骤如下:1.确定支架的使用条件在进行载荷计算之前,需要明确支架的使用条件,包括工作环境、使用目的、工作负载等。
这些条件将直接影响到支架的设计和计算。
2.选择合适的支架材料支架可以使用不同的材料制造,如钢、铝、木材等。
在选择支架材料时,需要考虑其强度、刚度、耐腐蚀性等因素,以满足设计要求和使用条件。
3.分析支架结构支架的结构形式多样,如梁、柱、框架等。
对于不同结构形式的支架,需要进行力学分析,确定其受力状况和力学特性。
这些分析可以使用静力学、动力学、有限元分析等方法来完成。
4.确定支架的受力情况支架在使用过程中会受到各种外力的作用,如重力、风荷载、地震力、冲击力等。
需要确定这些外力的大小、方向和作用点,以计算支架的受力情况。
5.计算支架的内力根据支架结构和受力情况,可以使用力学理论和公式计算支架内力。
通过平衡条件和受力平衡方程,可以确定支架的内力分布、大小和方向。
6.根据受力情况确定材料的强度支架材料的强度是指材料能够承受的最大应力。
通过比较支架内力和材料强度,可以确定支架是否能够承受外力,以及支架的安全系数。
7.判断支架的承载能力根据支架的受力情况和材料强度,可以判断支架的承载能力是否满足设计要求。
如果支架的承载能力不足,需要进行结构调整或者使用更高强度的材料。
8.完善设计和计算根据支架的承载能力和安全性要求,可以进行设计和计算的修正。
修改支架结构、增加支架材料的数量或者修改支架连接方式,以满足设计要求。
9.验证设计的有效性完成设计和计算后,需要进行验证,以确定设计的有效性和准确性。
可以利用实验、模拟或者数值分析方法进行验证。
总结:支架载荷计算过程包括确定使用条件、选择合适材料、分析结构、确定受力情况、计算内力、确定材料强度、判断承载能力、完善设计和验证设计的有效性。
支架载荷简单计算支架载荷计算是机械工程中的一个重要方面,其目的是确定支架结构承受外部力的能力。
在设计支架时,载荷计算是必不可少的,它可以帮助工程师确定支架的尺寸和材料以及支架的结构强度。
下面是一个关于支架载荷计算的简单介绍。
首先,载荷计算可以分为静态载荷计算和动态载荷计算两个方面。
静态载荷是指施加在支架上的恒定力或压力,而动态载荷则是指施加在支架上的可变力或压力。
静态载荷计算是通过对支架的几何形状和材料性质进行分析,推导出支架结构受力情况。
可以利用受力分析和物理公式来计算。
在静态载荷计算中,首先需要确定支架的受力情况,包括正向力(例如重力)和反向力(例如承载物的重力)。
然后可以利用等效载荷的原理,将不同方向的力合并为一个等效力。
接下来,可以利用静力平衡原理来计算支架的内力和应力。
静态载荷计算还需要考虑支架的材料性质,包括弹性模量、屈服强度和断裂强度等。
这些材料性质可以通过实验获得,也可以通过查阅相关资料进行估计。
动态载荷计算涉及到支架在使用过程中的振动和冲击载荷。
对于振动载荷,可以使用振动分析方法来计算支架的振动频率和振幅。
对于冲击载荷,可以利用冲击分析方法来计算支架的冲击力和冲击时间。
除了静态和动态载荷计算,还需要考虑一些特殊情况,例如温度变化引起的热应力、环境因素引起的腐蚀和疲劳寿命等。
这些因素都会影响到支架的稳定性和强度。
在进行载荷计算时,需要使用一些工程软件来辅助计算。
这些软件可以根据输入的参数进行计算,并给出支架的尺寸和材料要求。
同时还需要进行验算,包括对支架的刚度、安全系数和持久性进行评估。
总的来说,支架载荷计算是一个复杂的过程,需要考虑众多因素。
准确的载荷计算可以保证支架结构的安全性和可靠性,并满足工程需求。
因此,在进行支架设计时,载荷计算是不可或缺的一步。
支架强度及屋面载荷盘算一.设计前提:太阳能板规格:1650mm*990mm*50mm彩钢板屋顶太阳能板装配数目:3616块混凝土屋顶太阳能板装配数目:628块最大风速:28m/s 平展坦荡地域太阳能板重量:20kg装配前提:屋顶盘算尺度:日本TRC 0006-1997设计产品年限:20年二.彩钢板载荷盘算1.屋顶荷载的肯定(1)设计取值:①假设为一般地方中最大的荷重,采取固定荷重G和暴风雨产生的风压荷重W的短期复合荷重.②根据气候材料,呼和浩特最大风速为28m/s,本盘算最大风速设定为:32m/s.③对于平铺在屋面上的体系,只需盘算从支架前面吹来(顺风)的风压引起的材料的曲折强度和曲折量,确认强度.对于混凝土屋面,采取最佳倾角装配的体系,须要斟酌足够的配重,确保组件方阵的稳固靠得住.④屋面高度8m.(2)构造材料:T型轨道:材质:AL6005-T5;σ×截面几何参数:3.假定荷重:①固定荷重G太阳能板质量: G1=20kg×48=960kg →9408N;所以T形轨道承载的固定荷载重量G=9408N;②风压荷重W根据《建筑构造荷载规范》中对风载荷的划定如下(按承重构造设计):Wk =βgz μs μz W0Wk:风荷载尺度值(KN/m2);βgz:高度Z 处的风振系数;μs:风荷载体型系数;μz:风压高度变更系数W0:根本风压(KN/m2)ξ所以β根据《建筑构造荷载规范》表F7.3.1,顺风时风荷载体型系数μs为1.475,所以,Wk=1.6*1.475*1.13*0.65=1.733 KN/m2③雪压荷重根据《建筑构造荷载规范》中划定:Sk=μr*S0;Sk:雪荷载尺度值(KN/m2);Μr:屋面积雪散布系数;S0:根本雪压(KN/m2)ΜS0为0.35 KN/m2所以Sk=0.2*0.35=0.07 KN/m2④地震荷载根据《建筑抗震设计规范》,采取底部剪力法时,按下列公式肯定:FEk= 1 *GeqFEk为构造总程度地震感化尺度值;1为程度地震影响系数值,可取程度地震影响系数最大值max;Geq为构造等效总重力荷载,单质点应取总重力荷载代表值.因为呼和浩特市没有处于我国的地震带,所以根据《建筑抗震设计规范》表5.1.2-2查得1为0,所以FEk为0⑤荷载根本组合P根据《建筑构造荷载规范》第3.2节荷载组合,盘算如下:风压主导时:P=G+W+SP=9408+1733*1.65*0.99*42+70*1.65*0.99*42=133.11KN T 形轨道构造强度盘算T 形轨道验算:顺风时,B-C 点产生的力矩M1,由下式暗示:q=(131930/4/21.24=1553N/m (体系由4排轨道支持,每排轨道长21.24m )应力21/1100463.181002050σcm N Z M =⨯==因为所应用材料为:AL6005-T5许可应力为21500N/cm2 /1.5=14333 N/cm2(11004/14333)<1 所以安然顺风时,曲折δ1M I E L q ⨯⨯⨯=3845δ41 (由4根横梁支持)×106 N/cm2IM =107.6cm4跨距325cm,最大位移量325/100=3.25cm,所以安然;2.彩钢板屋面承重盘算(1)支架荷重太阳能板质量: G1=20kg ×4244=84880kg支架总荷重:G=18648kg(2)屋顶单位面积受力250总荷重:84880+18648kg=103528kg组件装配×(+0.02)×4244≈7073㎡单位面积受力:103528/7073=kg/ ㎡≈7kN/㎡因为本项目建筑均为上人屋面,根据GB50009-2001(06年版)设计.彩钢板建筑屋面设计载荷为0.5kN,装配太阳能组件后载荷远小于设计载荷,所以安然.二.混凝土屋面配重设计混凝土屋面太阳能方阵采取主次梁安插,次梁跨度不大于 2 m,主梁跨度1m,电池板以33°倾角安插;次梁及柱采取概况热镀锌钢型材.本盘算书根据1x11(电池板)阵列进行盘算,盘算简图见图11.荷载尺度值盘算1.1.恒荷载:太阳能板: q=/(1. 165x0. 992KN/m2钢构造自重:q=0.08KN/m2q=KN/m21.2.风荷载:风荷载尺度值 z s z k w W ββμμ0=呼和浩专程区根本风压(n=50):20KN/m 45.0=w (建筑构造荷载规范附录D.4) 离地面高度20米地位 D 类地区:62.0=z μ风振系数00.1=z β体型系数: ︒=33α风荷载尺度值盘算:1.3.雪荷载:雪荷载尺度值 0S S r k μ=呼和浩专程区根本雪压(n=50):20KN/m 35.0=S体型系数:68.0=r μ0S S r k μ==0.35 x=0.2382KN/m 2.荷载组合最晦气负载组合为:1.0(—)=1.0x9=-0.346 KN/m23.基本校核电池板投影面积:11.09 m x 1.38 m=15.3㎡负荷载:15.3㎡x 0.346 KN/㎡=5.29 KNx14个=5.88 KN201K N/m 39.000.14.162.045.0)(1-=⨯-⨯⨯==z z S k S w W βμμμμ202KN/m 17.000.16.062.045.0)(2-=⨯-⨯⨯==z z S k S w W βμμμμ203KN/m 39.000.14.162.045.0)(1=⨯+⨯⨯==z z S k S w W βμμμμ204KN/m 17.000.16.062.045.0)(2=⨯+⨯⨯==z z S k S w W βμμμμ平均载荷:5.88 KN/15.3㎡=0.3843KN/㎡本项目需设置装备摆设14个0.42KN的基本,基本总设置装备摆设达到5.88KN ,大于负载荷5.29KN,达到体系请求.4.对屋顶承重的校核因为本项目建筑均为上人屋面,根据GB50009-2001(06年版)设计.混凝土屋面设计载荷为2kN/㎡,屋顶平均载荷为0.3843KN/㎡,装配太阳能方阵后载荷远小于设计载荷,所以安然.。
光伏支架载荷计算光伏支架设计考虑因素:1.地理位置:地理位置是决定光伏支架设计载荷的一个重要因素,因为不同地区的气候条件和地质情况将会影响到光伏支架的受力情况。
2.气象条件:光伏电站所处地区的气象条件也是确定光伏支架设计载荷的一个重要因素,例如,降雨、风速、风向等都将对光伏支架的载荷产生影响。
3.组件类型:不同类型的光伏组件的重量和尺寸也将对支架的设计产生影响。
因此,在进行载荷计算时,需要考虑光伏组件的重量和尺寸。
4.土壤条件:土壤的承载力是光伏支架设计中的重要因素之一、土壤承载力的不同将会影响到光伏支架的抗倾倒能力和抗风能力。
载荷类型:1.风载荷:风载荷是光伏支架设计中的一个重要载荷类型。
风载荷是由于风对光伏支架的作用力而引起的。
风载荷包括风向力和风形力两部分。
风向力作用在光伏支架的侧面上,而风形力作用在光伏支架的顶部和底部。
2.雨载荷:雨载荷是由于降水对光伏支架的作用力而引起的。
雨水与支架的接触面积越大,受力越大。
因此,在进行雨载荷计算时,需要考虑光伏组件的面积。
3.雪载荷:雪载荷是由于积雪对光伏支架的作用力而引起的。
积雪对光伏支架的作用力会因为积雪厚度和密度的不同而有所不同。
4.自重:自重是光伏支架所自身施加在基础上的重力。
自重是光伏支架设计中的一个重要载荷,需要根据支架的材料和尺寸来计算。
载荷计算方法:1.风载荷计算方法:风载荷计算可以采用风压法和瞬态风洞试验法。
风压法是根据实测数据推导出的压差公式,通过这个公式可以计算出风对支架的作用力。
瞬态风洞试验法则是通过模拟风洞试验,根据试验结果来计算载荷。
2.雨载荷计算方法:雨载荷计算可以采用雨滴撞击法和雨滴流动法。
雨滴撞击法是通过模拟雨滴撞击的力学过程来计算载荷。
而雨滴流动法则是通过模拟雨水流动的速度和方向来计算载荷。
3.雪载荷计算方法:雪载荷计算可以采用等效荷载法和建筑物承载力法。
等效荷载法是通过将积雪等效为一定的力来计算载荷。
建筑物承载力法则是通过计算建筑物的承载力来确定光伏支架的载荷。
管道载荷及支架计算
管道载荷计算主要包括以下几个方面:
1.管道本身重量的计算:管道的重量可以通过计算管道壁厚、外径和长度等参数,乘以单位长度的重量来得到。
其中,单位长度的重量可以通过查表或者根据材料密度计算得出。
2.流体压力的计算:根据管道所输送流体的性质、流速、管道的内径和壁厚等参数,可以计算出流体对管道施加的压力载荷。
通常情况下,流体压力会随着流体速度的增加而增加,而流体的密度和管道的内径也会对压力产生影响。
3.附加载荷的计算:除了管道本身的重量和流体压力,还需要考虑一些附加的载荷,如雪载和风载等。
这些载荷的大小可以通过地区的气候条件和相关规范进行计算。
支架计算主要包括以下几个方面:
1.支架类型的选择:根据管道的材料、直径、长度和所处环境条件等参数,选择适合的支架类型,如固定支架、弹性支架和滑动支架等。
2.支架数量和间距的确定:支架数量和间距的选择需要根据管道的重量和载荷来确定,以保证管道的稳定性和安全性。
3.支架材料的选用:支架材料的选用要考虑到其强度、刚度和耐腐蚀等性能,以适应不同工程条件下的使用要求。
4.支架设计的校核:支架的设计需要满足一定的强度和刚度要求,可以通过相关的计算方法和理论来进行校核。
总结起来,管道载荷及支架计算是一个综合性问题,需要对管道的重量、流体压力和附加载荷等进行计算,并根据管道特点进行合理的支架选择和设计。
这个过程需要结合工程实际情况和相关规范进行综合考虑,以保证管道系统的安全性和可靠性。
支架载荷简单计算过程概述
支架强度计算
支架是安装从下端到上端高度为4m以下的太阳能电池阵列时使用。
计算因从支架前面吹来(顺风)的风压及从支架后面吹来(逆风)的风压引起的材料的弯曲强度和弯曲量,支撑臂的压曲(压缩)以及拉伸强度,安装螺栓的强度等,并确认强度。
(1)结构材料
选取支架材料,确定截面二次力矩I M和截面系数Z。
(2)假象载荷
1)固定荷重(G)
组件质量(包括边框)G M +框架自重G K1+其他G K2
固定载荷G=G M+ G K1+ G K2
2)风压荷重(W)
(加在组件上的风压力(W M)和加在支撑物上的风压力(W K)的总和)。
W=1/2×(C W×σ×V02×S)×a×I×J
3)积雪载荷(S)。
与组件面垂直的积雪荷重。
4)地震载荷(K)。
加在支撑物上的水平地震力
5)总荷重(W)
正压:5)=1)+2)+3)+4)
负压:5)=1)-2)+3)+4)
载荷的条件和组合
载荷条件一般地方多雪区域
长期平时G G+0.7S
短期积雪时G+S G+S
暴风时G+W G+0.35S+W
地震时G+K G+0.35S+K
(3)悬空横梁模型
C A
B
(4)A-B间的弯曲应力
顺风时A-B点上发生的弯曲力矩:
M1=WL2/8应力σ1=M1/Z
(5)A-B间的弯曲
(6)B-C间的弯曲应力和弯曲形变
(7)C-D间的弯曲应力和弯曲形变
(8)支撑臂的压曲
(9)支撑臂的拉伸强度
(10)安装螺栓的强度
基础稳定性计算
1、风压载荷的计算
2、作用于基础的反作用力的计算
3、基础稳定性计算
当受到强风时,对于构造物基础要考虑以下问题:
①受横向风的影响,基础滑动或者跌倒
②地基下沉(垂直力超过垂直支撑力)
③基础本身被破坏
④吹进电池板背面的风使构造物浮起
⑤吹过电池板下侧的风产生旋涡,引起气压变化,使电池板向地面吸引
对于③~⑤须采用流体解析等方法才能详细研究。
研究风向只考虑危险侧的逆风状态
以下所示为各种稳定条件:
a.对滑动的稳定
平时:安全率F s≥1.5;地震及暴风时:安全率F s≥1.2
b.对跌倒的稳定
平时:合力作用位置在底盘的中央1/3以内时
地震及暴风时:合力作用位置在底盘的中央2/3以内时
c.对垂直支撑力的稳定
平时:安全率F s≥3;地震及暴风时:安全率F s≥2
附件1:△风荷载计算△
(1)设计时的风压载荷
W=C w×q×A w(作用于阵列的风压载荷公式)
式中W——风压荷重
C w——风力系数
q ——设计用速度压(N/m2)
A w——受风面积(m2)
(2)设计时的速度压
q=q0×a×I×J
式中q——设计时的速度压(N/m2)
q0——基准速度压(N/m2)
a——高度补偿系数
I——用途系数
J——环境系数
1)基准速度压。
设定基准高度10m,由下式算出:
q0=1/2×σ×V02
式中q0——基准速度压(N/m2)
σ——空气密度风速(N s2/m4)
V0——设计用基准(m/s)
2)高度补正系数。
随地面以上的高度不同,速度压也不同,因此要进行高度补正。
高度补正系数由下式算出:
a=(h/h0)1/n
式中a——高度补正系数;
h——阵列的地面以上高度
h0——基准地面以上高度10米
n——表示因高度递增变化的程度,5为标准
3)用途系数。
通常1.0
用途系数建设地点的周围地形等状况
1.15 ①极重要的太阳能光伏发电系统
1.0 ②普通的太阳能光伏发电系统
0.85 ③短时间或者①以外的系统,且太阳能电池
阵列在地面以上高度为2m以下场合4)环境系数。
通常1.0
环境系数建设地点的周围地形等状况
1.15 如海面一样基本没有障碍物的平坦地域
0.90 树木、低层房屋(楼房)分布平坦的地域
0.70 树木、低层房屋密集的地域,或者中层建筑(4-9层)物分布的地域
(3)风力系数
1)组件面的风力系数。
若是如下图所示的安装形态的场合,采用下图数据即可。
地面安装型 (单独)
屋顶安装型
风力系数
顺 风逆 风备 注
正 压负 压
正 压负 压
Φ
0.79
0.87
1.06
0.94
1.18
1.43
15°
30°
45°
20°
27°
12°
Φ
0.75
0.61
0.49
0.45
0.40
0.08
支架为数个的场合,周围端部的风力
系数取左边值,中央部的风力系数取左边
值的1/2最好。
在左边没有标注的角度由下
式求得:
(正压)0.65+0.009Φ;
(负压)0.71+0,016Φ
2)支撑物构成材料的风力系数
附件2:△积雪荷载计算△
设计时的积雪载荷:
S=C S×P×Z S×A S
式中S——积雪荷重
C S——坡度系数
P ——雪的平均单位质量(相当于积雪1cm的质量,N/m2)
一般的地方19.6N以上,多雪区域为29.4N以上。
Z S——地上垂直最深积雪量(cm)
A S——积雪面积
(1)坡度系数
坡度<30°>30°~40°40°~50°50°~60°>60°坡度系数C S 1.0 0.75 0.5 0.25 0 (2)雪的平均单位质量
雪的平均单位质量是指积雪厚度为1cm、面积为1m2的质量。
(3)积雪量
太阳能电池阵列面的设计用积雪量设定为地上垂直最深的积雪量(Z S),但是,经常扫雪而积雪量减少的场合,根据状况可以减小Z S值。
附件3:△地震荷载计算△
设计用地震载荷的计算,一般的地方由式(5.10),多雪区域由式:(5.11)计算。
K=C1×G (5.10)
K=C1×(G+0.35S)(5.11)
式中K——地震载荷(N);
C1——地震层抗剪系数;
G ——地震载荷(N);
S ——积雪载荷(N)。
地震层抗剪系数由下式计算:
C1=Z×R t×A i×C o
式中 Z ——地震地域系数
R t ——振动特性系数
A i ——层抗剪分布系数
C o ——标准抗剪系数(0.2)以上。
