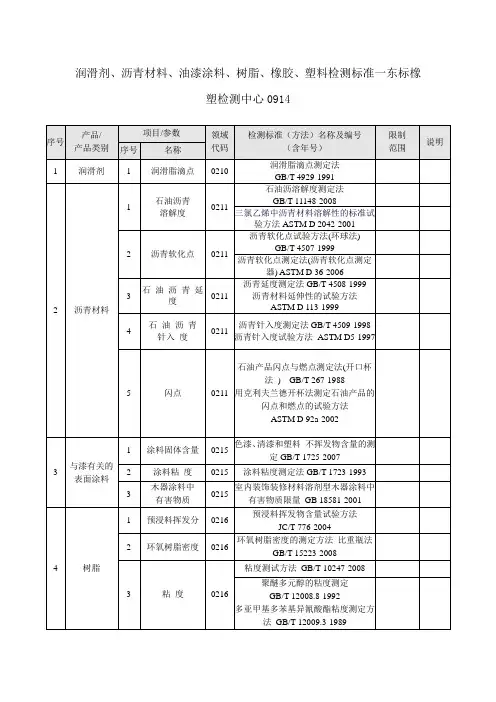

GB-T11148沥青溶解度外单位标识

6
0216
7
酸 值
塑料 聚脂树脂 部分酸值和总酸值的 0216 测定 GB/T 2895-2008 聚酯多元醇中酸值的测定 HG/T 2708-1995
8
增塑剂环氧值
0216
增塑剂环氧值的测定 GB/T 1677-2008 塑料 还氧化物 还氧当量的测定 GB/T 4612-2008
9
环氧化合物环氧 0216 当量
3
金属元素及 氧化物
0201
微米级长度扫描电镜测量方法 GB/T 16594-2008 分析型扫描电子显微镜分析方法通则 JY/T 010-1996
1 9 药品 2
有机化合物 结构
0228
超导脉冲傅里叶变换核磁共振谱方法 通则 JY/T 007-1996 元素分析仪方法通则 JY/T 017-1996
5
闪点
石油产品闪点与燃点测定法(开口杯 法 ) GB/T 267-1988 0211 用克利夫兰德开杯法测定石油产品的 闪点和燃点的试验方法 ASTM D 92a-2002 色漆、 清漆和塑料 不挥发物含量的测 定 GB/T 1725-2007 涂料粘度测定法 GB/T 1723-1993 室内装饰装修材料溶剂型木器涂料中 有害物质限量 GB 18581-2001 预浸料挥发物含量试验方法 JC/T 776-2004 环氧树脂密度的测定方法 比重瓶法 GB/T 15223-2008 粘度测试方法 GB/T 10247-2008 聚醚多元醇的粘度测定 GB/T 12008.8-1992 多亚甲基多苯基异氰酸酯粘度测定方 法 GB/T 12009.3-1989
说明
6
氯化聚乙烯中 的氯含量 玻璃化 转变温度 成分量
0221
氯化聚乙烯 HG/T 2704-2002 塑料 差示扫描量热法 第 2 部分： 玻璃化转变温度的测定 GB/T 19466.2-2004 塑料-聚合物热重分析-通则 ISO 11358-1997

中海油50号及30号沥青生产与性能评价
中海炼化单与击销此售事处业编部辑炼化副技标术题中心 王金凤
二〇一〇年十二月十七日
@ 沥青路面在运营过程中不同程度的出现了车辙、拥 包、推移、坑洞、唧浆、网裂等病害。这些病害使
沥青路面的使用性能迅速下降，大大降低了公路的 社会效益和经济效益。
@ 目前提高沥青路面高温稳定性和水稳性的方法和措 施包括调整沥青混合料的矿料级配、采用改性沥青
特性因数 原油类别
绥中36-1
0.9645
0.9679
14.71
461
726.8
-10
11.26
50
5.42
0.15
0.047
0.41
1.92
1.3
11.6
低硫环烷基重质原油
8
中海油36-1沥青
绥中36-1原油 专采、专输、专运、专储、专炼
产品质量稳定
2010-12-17
9
常顶
常一线
常 压 常二线 塔
≥99.5
≥1.000
≤0.2
≤0.8
24
PG分级
动态剪切模量
1
2
动态剪切模量 G*/Sinδ kpa
70℃ 76℃ 82℃
动态剪切模量 G*/Sinδ kpa
2010-12-17
70℃ 76℃ 82℃
1.8780
0.8895
2.5250
1.2250
RTFOT残余物
2.993
1.365
4.849
2.34
3 1.6700 0.8500 >1.00
3.930 1.950
>2.20
25
PG分级
低温弯曲小梁试验

2.9031 K A
P＝1.2
T1 . 2

log1.2 K A

0.0792 K A
6.针入度指数与胶体结构的关系
PI<-2 →溶胶型沥青 PI>+2 →凝胶型沥青 PI=-2至+2 →溶凝胶型沥青
第四节 沥青的粘弹性
1.沥青材料的粘-弹性现象
蠕变—在应力保持不变的 情况下，应变随时间增加 而增加。
应力松弛—在保持应变不 变的情况下，应力随时间 增加逐渐衰减。
2.技术指标—劲度模量
（1）定义： S=( / )t,T
T-温度 t-荷载作用时间
劲度模量 S
（2）劲度模量的确定方法 沥青劲度模量诺模图： ① 荷载作用时间 ② 路面温度差: TR&B – Tp ③ 沥青的胶体结构类型（PI）
0℃ 25℃
及饱和蜡和芳香蜡的比例增大等，都会使沥青的延度值相 对降低。 • 沥青延度越大，其塑性变形越大，有利于低温变形。 采用延度大的沥青筑路，使用寿命较长。
2.脆性
脆点是测量沥青在低温不引起破坏时的温度。
脆点T ——单位℃，反映沥青低温变形能力。
在规定的速率下降温，等速弯曲11次/min，记录沥青薄膜的开裂温度，单位 ℃
针入度比 延度
沥青薄膜烘箱加热示意图
沥青旋转薄膜加热烘箱示意图
试件：35g沥青试样， 试验条件：163℃，75min
15r/min 评价指标：质量损失
针入度比 粘度
PAV压力老化试验仪
试件：旋转薄膜烘箱试验后的薄膜试样 试验条件：90～110℃，20h，2.07MPa
第七节 沥青的安全性、溶解度、含蜡量
2.溶解度
沥青在溶剂中的溶解度表明沥青的有效成分，通常采用的溶 剂有三氯乙烯、二甲苯等，要求溶解度大于99%。

第一条用沥青铺装的路面大约在公元前 600年在巴比仑出现，技术不久失传。直 到19世纪人们才又用沥青来铺路。
沥青路面比一般砂石（水泥）路面具有 以下优点：
1. 可以提高车速；提高运输效率； 2. 降低油耗；节省燃料油20%； 3. 降低运输成本20%-35%；
2
4.延长轮胎使用寿命；由平均5万公里 延长到17万公里；
Report Value
( Bending Beam Rheometer) BBR “S” Stiffness & “m”- value
-24 -30 -36 0 -6 -12 -18 -24 -30 -36 -6 -12 -18 -24 -30 0 -6 -12 -18 -24 -30 0 -6 -12 -18 -24 -30 0 -6 -12 -18 -24 0 -6 -12 -
> 2.20 kPa
(Dynamic Shear Rheometer) DSR G*/sin d
46
52
58
64
70
76
82
(PRESSURE AGING VESSEL) PAV
20 Hours, 2.07 MPa 90
90
100
100
100 (110)
100 (110)
110 (110)
< 5000 kPa
110 (110)
< 5000 kPa
Changes (Dynamic Shear Rheometer) DSR G* sin d
10 7 4 25 22 19 16 13 10 7 25 22 19 16 13 31 28 25 22 19 16 34 31 28 25 22 19 37 34 31 28 25 40 37 3248 31

3、原油分类：
按组成分类可分为：
石蜡基原油、环烷基原油、中间基原油
按硫含量可分为：
超低硫原油、低硫原油、含硫原油、高硫原油
按比重可分为：
轻质原油、中质原油、重质原油、特重质原油
二、适合生产石油沥青的原油类别
1、环烷基原油：
工艺——适合用蒸馏法 性能——含蜡量少、延度高、与石料的结合力强、感温性、 高低温性能和抗老化性能好，是生产道路沥青的首选原油。
％ ％ 50 30 55 25 60 20 65 15 50 30
1.0 55 20 60 10 50 55 － 58 60
T 0604 T 0605
cm
注： [1] 表中135℃运动粘度可采用《公路工程沥青及沥青混合料试验规程》（JTJ 052-2000）中的“沥青布氏旋转粘度 试验方法（布洛克菲尔德粘度计法）”进行测定。若在不改变改性沥青物理力学性质并符合安全条件的温度下易于泵送和 拌和，或经证明适当提高泵送和拌和温度时能保证改性沥青的质量，容易施工，可不要求测定。 [2] 贮存稳定性指标适用于工厂生产的成品改性沥青。现场制作的改性沥青对贮存稳定性指标可不作要求，但必须 在制作后，保持不间断的搅拌或泵送循环，保证使用前没有明显的离析。
N· m N· m
单位
dmm
I-A >100 -1.2 50 45
SBS类(I类) I-B I-C 80-100 60-80 -0.8 40 50 -0.4 30 55
I-D 30-60 0 20 60
SBR类(II类) II-A II-B II-C >100 80-100 60-80 -1.0 60 45 -0.8 50 48 3 -0.6 40 50
54 50 45 12 10 35

中华人民共和国国家标准GB/T4507-1999沥青软化点测定法（环球法）代替GB/T4507-19841 范围1.1本标准规定用环球法测定沥青软化点的方法。

沥青的软化点是试样在测定条件下，因受热而下坠达25mm时的温度，以表示。

1.2本标准方法适用于环球法测定软化点范围在30℃~157℃的石油沥青和煤焦油沥青试样，对于软化点在30℃~80℃范围内用蒸馏水做介质，软化点在80℃~157℃范围内用甘油做加热介质。

1.3本标准没有规定有关安全方面的问题，如果需要，使用者有责任在使用前制定出适当的人生安全防护措施。

2 引用标准下列标准包括的条文，通过引用而构成本标准的一部分。

除非在标准中另有明确的规定，下述引用标准都应是现行有效标准。

GB/T514 石油产品试验液体温度计技术条件GB/T11147 石油沥青取样法3 方法概要3.1 置于肩或锥状黄铜环中两块水平沥青圆片，在加热介质中以一定的速度加热，每块沥青片上置有一支钢球。

所报告的软化点为当试样软化到使两个放在沥青上的钢球下落25mm距离时的温度的平均值。

4 意义和应用4.1 沥青是没有严格熔点的粘性物质。

随着温度的升高，它们逐渐变软，粘度降低。

因为软化点必须严格按照试验方法来规定，才能是结果重复。

4.2 软化点用于沥青分类，是沥青产品标准中的重要技术指标。

5 仪器与材料5.1 仪器5.1.1 环：两只黄铜肩或锥环，其尺寸规格见图5.1.2 支撑板：肩平光滑的黄铜板，5.1.3 球：两只直径为9.5mm的钢球，每只质量为3.50g±0.05g5.1.4 钢球定位器：两只钢球定位器用于使钢球定位于试样中央，5.1.5 浴槽：可以加热的玻璃仪器，其内径不小于85mm，离加热底部的深度不小于120mm.5.1.6 环支撑架和支架：一只铜支撑架用于支撑两个水平位置的。

支撑架上的的肩环的底部距离下支撑板的上表面为25mm，下支撑板的下表面距离浴槽底部为16 mm3mm5.1.7 温度计5.1.7.1 应符合GB/T514中沥青软化点专用温度计的规格技术要求，计测温范围在30℃~180℃，最小分度值为0.5℃的全浸式温度计。

沥青材料沥青材料是由一些极其复杂的高分子碳氢化合物和这些碳氢化合物的非金属（氧、硫、氮）衍生物所组成的黑色或黑褐色的固体、半固体或液体的混合物，憎水性材料，结构致密，几乎完全不溶于水、不吸水，具有良好的防水性，因此广泛用于土木工程的防水、防潮和防渗；沥青属于有机胶凝材料，与砂、石等矿质混合料具有非常好的粘结能力，所制得的沥青混凝土是现代道路工程最重要的路面材料。

石油沥青的组成与结构1.元素组成石油沥青是由多种碳氢化合物及非金属（氧、硫、氮）衍生物组成的混合物，其元素组成主要是碳（80％~87%）、氢（10％~15%）；其余是非烃元素，如氧、硫、氮等（＜3%）；此外，还含有一些微量的金属元素。

2.组分组成通常将沥青分离为化学性质相近、与其工程性能有一定联系的几个化学成分组，这些组就称为“组分”。

我国现行规程中有三组分分析法和四组分两种分析法两种。

石油沥青的三组分分析法将石油沥青分离为油分、树脂和沥青质三个组分。

1）油分为淡黄色透明液体，赋予沥青流动性，油分含量的多少直接影响着沥青的柔软性、抗裂性及施工难度。

我国国产沥青在油分中往往含有蜡，在分析时还应将油、蜡分离。

蜡的存在会使沥青材料在高温时变软，产生流淌现象；在低温时会使沥青变得脆硬，从而造成开裂。

由于蜡是有害成分，故常采用脱蜡的方法以改善沥青的性能。

2）树脂为红褐色粘稠半固体，温度敏感性高，熔点低于100℃，包括中性树脂和酸性树脂。

中性树脂使沥青具有一定塑性、可流动性和粘结性，其含量增加，沥青的粘结力和延伸性增加；酸性树脂含量不多，但活性大，可以改善沥青与其它材料的浸润性、提高沥青的可乳化性。

3）沥青质为深褐色固体微粒，加热不熔化，它决定着沥青的粘结力、粘度和温度稳定性，以及沥青的硬度、软化点等。

沥青质含量增加时，沥青的粘度和粘结力增加，硬度和温度稳定性提高。

石油沥青的技术性质1、粘滞性粘滞性是反映沥青材料内部阻碍其相对流动的一种特性。

各种石油沥青粘滞性的变化范围很大，与沥青组分和温度有关。

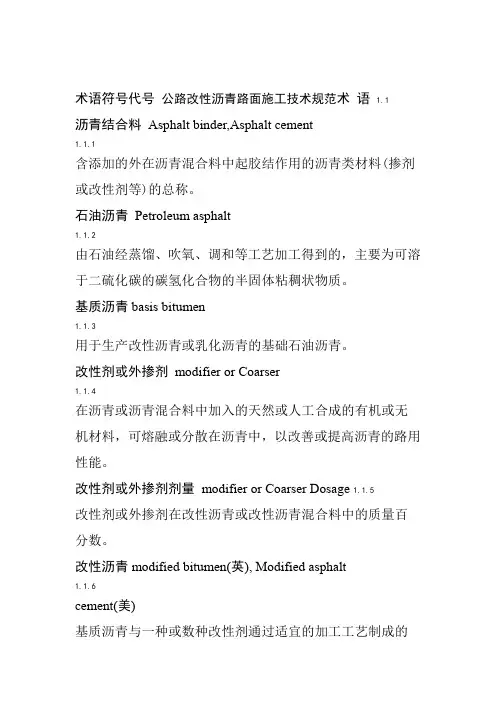

术语符号代号公路改性沥青路面施工技术规范术语 1.1沥青结合料Asphalt binder,Asphalt cement1.1.1含添加的外在沥青混合料中起胶结作用的沥青类材料(掺剂或改性剂等)的总称。

石油沥青Petroleum asphalt1.1.2由石油经蒸馏、吹氧、调和等工艺加工得到的，主要为可溶于二硫化碳的碳氢化合物的半固体粘稠状物质。

基质沥青basis bitumen1.1.3用于生产改性沥青或乳化沥青的基础石油沥青。

改性剂或外掺剂modifier or Coarser1.1.4在沥青或沥青混合料中加入的天然或人工合成的有机或无机材料，可熔融或分散在沥青中，以改善或提高沥青的路用性能。

改性剂或外掺剂剂量modifier or Coarser Dosage 1.1.5改性剂或外掺剂在改性沥青或改性沥青混合料中的质量百分数。

改性沥青modified bitumen(英), Modified asphalt1.1.6cement(美)基质沥青与一种或数种改性剂通过适宜的加工工艺制成的沥青结合料，可使沥青或沥青结合料的性能得以改善。

modified asphalt mixture改性沥青混合料1.1.7由基质沥青、改性剂或外掺剂与矿料按一定比例拌和而成的混合料的总称。

改性沥青路面Modified asphalt pavement1.1.8沥青面层中任一层采用改性沥青为结合料铺筑的路面。

或沥青面层中任一层采用掺添加剂的改性沥青混合料铺筑的路面。

乳化沥青Emulsified bitumen(英),Asphalt emulsion，1.1.9 Emulsified asphalt(美)石油沥青与水在乳化剂、稳定剂等的作用下经乳化加工制得的均匀沥青产品，也称沥青乳液。

改性乳化沥青Modified emulsified bitumen(英),1.1.10Modified asphalt emulsion (美)在制作乳化沥青的过程中同时加入聚合物胶乳，或将聚合物胶乳与乳化沥青成品混合，或对聚合物改性沥青进行乳化加工得到的乳化沥青产品。

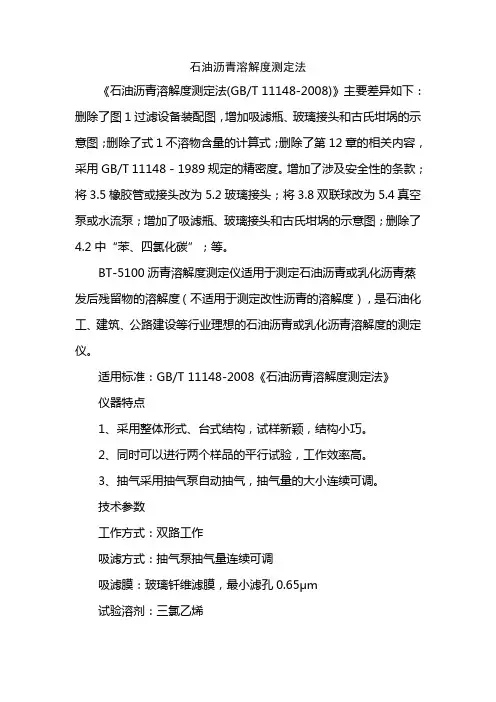

石油沥青溶解度测定法
《石油沥青溶解度测定法(GB/T 11148-2008)》主要差异如下：删除了图1过滤设备装配图，增加吸滤瓶、玻璃接头和古氏坩埚的示意图；删除了式1不溶物含量的计算式；删除了第12章的相关内容，采用GB/T 11148－1989规定的精密度。

增加了涉及安全性的条款；将3.5橡胶管或接头改为5.2玻璃接头；将3.8双联球改为5.4真空泵或水流泵；增加了吸滤瓶、玻璃接头和古氏坩埚的示意图；删除了4.2中“苯、四氯化碳”；等。

BT-5100沥青溶解度测定仪适用于测定石油沥青或乳化沥青蒸发后残留物的溶解度（不适用于测定改性沥青的溶解度），是石油化工、建筑、公路建设等行业理想的石油沥青或乳化沥青溶解度的测定仪。

适用标准：GB/T 11148-2008《石油沥青溶解度测定法》
仪器特点
1、采用整体形式、台式结构，试样新颖，结构小巧。

2、同时可以进行两个样品的平行试验，工作效率高。

3、抽气采用抽气泵自动抽气，抽气量的大小连续可调。

技术参数
工作方式：双路工作
吸滤方式：抽气泵抽气量连续可调
吸滤膜：玻璃钎维滤膜，最小滤孔0.65μm
试验溶剂：三氯乙烯
工作电源：AC（220±10%）V、50Hz
整机功耗：不大于100W
使用环境：环境温度-10℃～+30℃，相对湿度＜85 体积：420㎜×320㎜×360㎜（长×宽×高）
重量（净重）：8.8㎏。

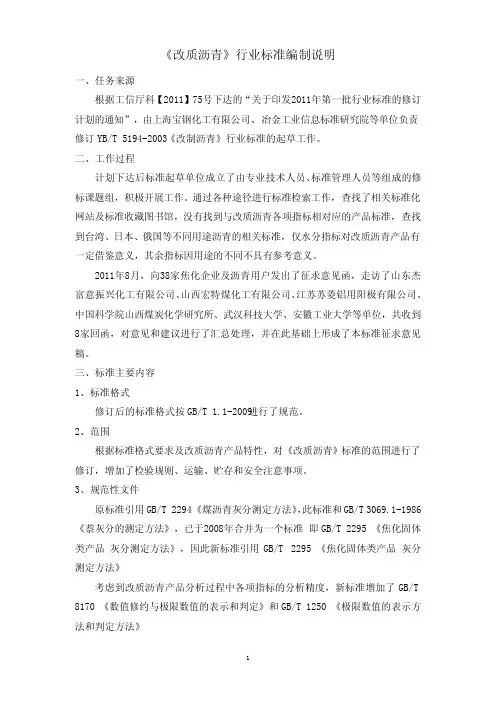

《改质沥青》行业标准编制说明一、任务来源根据工信厅科【2011】75号下达的“关于印发2011年第一批行业标准的修订计划的通知”，由上海宝钢化工有限公司、冶金工业信息标准研究院等单位负责修订YB/T 5194-2003《改制沥青》行业标准的起草工作。

二、工作过程计划下达后标准起草单位成立了由专业技术人员、标准管理人员等组成的修标课题组，积极开展工作。

通过各种途径进行标准检索工作，查找了相关标准化网站及标准收藏图书馆，没有找到与改质沥青各项指标相对应的产品标准，查找到台湾、日本、俄国等不同用途沥青的相关标准，仅水分指标对改质沥青产品有一定借鉴意义，其余指标因用途的不同不具有参考意义。

2011年8月，向38家焦化企业及沥青用户发出了征求意见函，走访了山东杰富意振兴化工有限公司、山西宏特煤化工有限公司、江苏苏菱铝用阳极有限公司、中国科学院山西煤炭化学研究所、武汉科技大学、安徽工业大学等单位，共收到8家回函，对意见和建议进行了汇总处理，并在此基础上形成了本标准征求意见稿。

三、标准主要内容1、标准格式修订后的标准格式按GB/T 1.1-2009进行了规范。

2、范围根据标准格式要求及改质沥青产品特性，对《改质沥青》标准的范围进行了修订，增加了检验规则、运输、贮存和安全注意事项。

3、规范性文件原标准引用GB/T 2294 《煤沥青灰分测定方法》，此标准和GB/T 3069.1-1986 《萘灰分的测定方法》，已于2008年合并为一个标准 即GB/T 2295 《焦化固体类产品 灰分测定方法》，因此新标准引用GB/T 2295 《焦化固体类产品 灰分测定方法》考虑到改质沥青产品分析过程中各项指标的分析精度，新标准增加了GB/T 8170 《数值修约与极限数值的表示和判定》和GB/T 1250 《极限数值的表示方法和判定方法》4、技术要求改质沥青产品作为制铝业及碳素行业生产用原料，主要用于预焙阳极和电极的生产，目前各家企业生产的改质沥青产品不仅面对国内客户，许多优质产品已销售至国外用户。

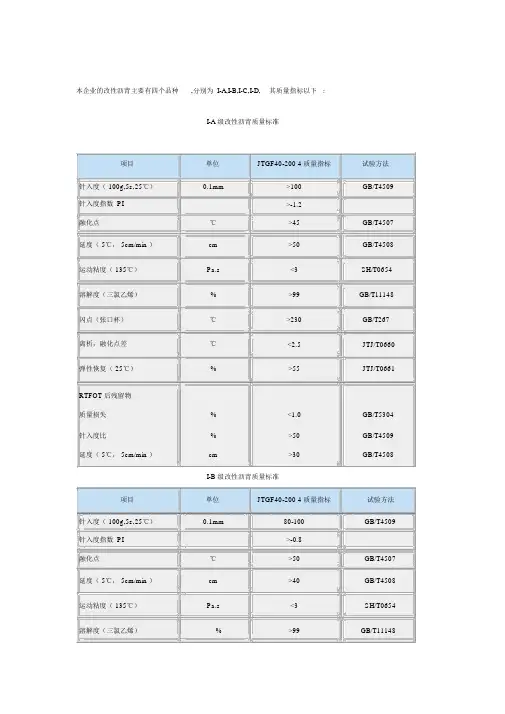

本企业的改性沥青主要有四个品种,分别为 I-A,I-B,I-C,I-D,其质量指标以下:I-A 级改性沥青质量标准项目单位JTGF40-200 4 质量指标试验方法针入度（ 100g,5s,25℃）0.1mm>100GB/T4509针入度指数 PI>-1.2融化点℃>45GB/T4507延度（ 5℃， 5cm/min ）cm>50GB/T4508运动粘度（ 135℃）Pa.s<3SH/T0654溶解度（三氯乙烯）%>99GB/T11148闪点（张口杯）℃>230GB/T267离析，融化点差℃<2.5JTJ/T0660弹性恢复（ 25℃）%>55JTJ/T0661 RTFOT 后残留物质量损失%<1.0GB/T5304针入度比%>50GB/T4509延度（ 5℃， 5cm/min ）cm>30GB/T4508I-B 级改性沥青质量标准项目单位JTGF40-200 4 质量指标试验方法针入度（ 100g,5s,25℃）0.1mm80-100GB/T4509针入度指数 PI>-0.8融化点℃>50GB/T4507延度（ 5℃， 5cm/min ）cm>40GB/T4508运动粘度（ 135℃）Pa.s<3SH/T0654溶解度（三氯乙烯）%>99GB/T11148闪点（张口杯）℃>230GB/T267离析，融化点差℃<2.5JTJ/T0660弹性恢复（ 25℃）%>60JTJ/T0661 RTFOT 后残留物质量损失%<1.0GB/T5304针入度比%>55GB/T4509延度（ 5℃， 5cm/min ）cm>25GB/T4508I-C 级改性沥青质量标准项目单位JTGF40-200 4 质量指标试验方法针入度（ 100g,5s,25℃）0.1mm60-80GB/T4509针入度指数 PI>-0.4融化点℃>55GB/T4507延度（ 5℃， 5cm/min ）cm>30GB/T4508运动粘度（ 135℃）Pa.s<3SH/T0654溶解度（三氯乙烯）%>99GB/T11148闪点（张口杯）℃>230GB/T267离析，融化点差℃<2.5JTJ/T0660弹性恢复（ 25℃）%>65JTJ/T0661 RTFOT 后残留物质量损失%<1.0GB/T5304针入度比%>60GB/T4509延度（ 5℃， 5cm/min ）cm>20GB/T4508I-D 级改性沥青质量标准项目单位JTGF40-200 4 质量指标试验方法针入度（ 100g,5s,25℃）0.1mm40-60GB/T4509针入度指数 PI>0融化点℃>60GB/T4507延度（ 5℃， 5cm/min ）cm>20GB/T4508运动粘度（ 135℃）Pa.s<3SH/T0654溶解度（三氯乙烯）%>99GB/T11148闪点（张口杯）℃>230GB/T267离析，融化点差℃<2.5JTJ/T0660弹性恢复（ 25℃）%>75JTJ/T0661 RTFOT 后残留物质量损失%<1.0GB/T5304针入度比%>60GB/T4509延度（ 5℃， 5cm/min ）cm>15GB/T4508重交沥青质量标准规格及测试条件AH-70AH-90AH-110比重 , at 25℃针入度 ,25℃,100g,5sec.60-8080-100100-120延度 ,15℃， cm Min.150Min.150Min.100延度 ,25℃， cm Min.150Min.150Min.100融化点 ,℃45-5042-45Min.40加热损失， wt%薄膜加热实验，163 ℃，5hrs针入度比， %Min.55Min.55Min.55重量损失， wt%延度 ,15℃， cm Min.100Min.100Min.100延度 ,25℃， cm Min.150Min.150Min.100含蜡量， wt%闪点， COC ℃Min.275Min.275Min.232溶解度， C2HCI3,wt%Min.99Min.99Min.99。

沥青检测
检测产品
直馏沥青、溶剂脱油沥青、氧化沥青、调合沥青、乳化沥青、改性沥青等；
液体沥青、固体沥青、稀释液、乳化液、改性体等；
道路沥青、建筑沥青、防水防潮沥青、以用途或功能命名的各种专用沥青等。

检测项目及标准
溶解度GB/T11148-2008石油沥青溶解度测定法
密度GB/T8928-2008固体和半固体石油沥青密度测定法
蒸发损失GB/T11964-2008石油沥青蒸发损失测定法
脆点GB/T4510-2006石油沥青脆点测定法弗拉斯法
薄膜烘箱试验GB/T5304-2001石油沥青薄膜烘箱试验法
蜡含量SH/T0778-2005石油沥青蜡含量测定法（裂解脱油法）SH/T0425-2003石油沥青蜡含量测定法
针入度JJG067-2006道路石油沥青针入度试验仪
运动粘度SH/T0654-1998石油沥青运动粘度测定法
冻裂点SH/T0600-1994(1998)石油沥青冻裂点测定法（器皿法）
软化点SY/T5644-1993（1998）石油沥青软化点试验器技术条件
垂度SH/T0424-1992石油沥青垂度测定法
沥青质含量SH/T0266-1992（1998）石油沥青质含量测定法。

%
%
cm
<1.0
>60
>20
GB/T5304
GB/T4509
GB/T4508
I-D级改性沥青质量标准Fra bibliotek项目单位
JTGF40-2004质量指标
试验方法
针入度（100g,5s,25℃）
0.1mm
40-60
GB/T4509
针入度指数PI
>0
软化点
℃
>60
GB/T4507
延度（5℃，5cm/min）
cm
>20
%
%
cm
<1.0
>55
>25
GB/T5304
GB/T4509
GB/T4508
I-C级改性沥青质量标准
项目
单位
JTGF40-2004质量指标
试验方法
针入度（100g,5s,25℃）
0.1mm
60-80
GB/T4509
针入度指数PI
>-0.4
软化点
℃
>55
GB/T4507
延度（5℃，5cm/min）
cm
GB/T4508
运动粘度（135℃）
Pa.s
<3
SH/T0654
溶解度（三氯乙烯）
%
>99
GB/T11148
闪点（开口杯）
℃
>230
GB/T267
离析，软化点差
℃
<2.5
JTJ/T0660
弹性恢复（25℃）
%
>75
JTJ/T0661
RTFOT后残留物
质量损失

SH/T0522-2000(代替0522-1992）
质量标准 试验方法 180# 150-200 100 35-45 140# 110-150 100 38-48 99 200 60 1 230 100# 80-110 90 42-52 60# 50-80 70 45-55 GB/T4509 GB/T4508 GB/T4507 GB/T11148 GB/T267 GB/T4509 Gห้องสมุดไป่ตู้/T11964 GB/T5304 GB/T5304 GB/T4509 GB/T4508
重交通道路石油沥青标准GB/T 15180-2010
质量标准 项目 AH-130 针入度（25度，100g，5s），0.1mm 延度，15度，cm，不小于 软化点，度 溶解度，%，不小于 闪点（开口），度，不小于 密度，25度 蜡含量，%，不大于 薄膜烘箱试验，163度，5小时 质量变化%，不大于 针入度比，%，不下于 延度，25度，cm，不小于 1.3 4 100 1.2 48 50 1 50 40 0.8 55 30 0.6 58 报告 0.5 60 230 报告 3 120-140 100 38-51 AH-110 100-120 100 40-53 AH-90 80-100 100 42-55 99 260 AH-70 60-80 100 44-57 AH-50 40-60 80 45-58 AH-30 20-40 报告 50-65 GB/T4509 GB/T4508 GB/T4507 GB/T11148 GB/T267 GB/T8928 SH/T0425 GB/T5304 GB/T5304 GB/T4509 GB/T4508 试验方法
非常规沥青指标
项目 200# 针入度（25度，100g，5s），0.1mm 延度，25度，cm，不小于 软化点，度 溶解度，%，不小于 闪点（开口），度，不小于 蒸发后针入度比，%，不小于 蒸发损失，%，不大于 薄膜烘箱试验 质量变化% 针入度比，% 延度，25度，cm，不小于 180 50 200-300 20 30-45

催化油浆加氢后调合高等级道路沥青摘要：研究了催化油浆加氢新工艺，结果表明，在反应温度350～360℃、反应压力6.0～8.0MPa、反应质量空速0.8～1.0 h-1、加氢氢耗0.5%及以上的条件下，催化油浆加氢后经切割处理，重组分与硬质沥青或减压渣油调合，可得到AH-70道路沥青。

在调合AH-70沥青基础上，加入一定量PI改进剂和增延剂可调合70A/B道路沥青。

催化油浆经加氢处理后可大大改善调合沥青的烘后针入度比，提高催化油浆在调合沥青中的调合比例。

关键词：催化油浆，加氢，沥青，调合，针入度比1、前言催化油浆是催化裂化外甩副产品，其特点是密度大、残碳高、氢碳原子比低、芳香分含量高、饱和分含量低，主要以燃料油出售，税负较高，价值较低。

而催化油浆富含芳烃，蜡含量低，对沥青延伸度有良好的改良效果，是理想的沥青调合原料。

但催化油浆含有较多的杂原子化合物，以及稠环芳烃等热敏性物质，调合后在沥青老化过程中产生大量氧化自由基，导致沥青烘后针入度比偏低，只能调合生产普通道路沥青或防水卷材沥青。

有研究[1~5]指出采用油浆与减压渣油或者脱油沥青进行调合可获得质量较好的高等级道路沥青，但油浆在沥青中的比例不能过高。

湖南长岭石化科技开发公司经多年研究，开发出催化油浆加氢调合AH-70和70A/B高等级道路沥青新技术，能大大改善调合沥青的烘后针入度比，提高催化油浆在调合沥青中的调合比例。

2、实验部分1.1催化油浆性质研究用催化油浆性质见表1。

表1 催化油浆性质油浆A 油浆B 油浆C软化点，℃25.0 32.2 42.7针入度，dmm ＞300 263 53密度（20℃），kg/m31138.8 1155.3 1152.1灰分，% 0.375 0.221 0.407残炭，% 20.52 25.66 27.30运动粘度（100℃），mm2/s 57.96 104.10 170.9元素分析，%H 7.29 6.77 6.80C 91.31 91.66 92.50S 0.67 0.79 0.77N 0.44 0.45 0.39H/C原子比0.96 0.89 0.88四组成，%饱和分7.34 3.01 2.15芳香分66.67 62.82 63.23胶质15.66 15.22 7.22沥青质7.06 15.02 22.97 以上三组样品均采自中石化长岭分公司3#催化裂化装置。

改进溶解度检测方法用于低溶解度的超硬质沥青(SHA)和湖沥青(TLA)赵帅;马琳鸽;韩志华;孔德婷;魏建明;张胜振【摘要】针对溶解度远低于常规沥青的湖沥青(TLA)和超硬质沥青(SHA,也称煤液化残渣DCLR)使用现有的试验方法测定溶解度时存在的过滤困难甚至无法过滤,不溶物容易进入滤液等问题.通过使用光学显微镜观察到这两种沥青的不溶物在滤纸上的状态,并通过扫描电镜(SEM)直观的观察到两种样品的不溶物的微观形貌上的区别,进一步利用能谱EDS分析两者成分组成,解释了两个样品不适合使用标准方法测定原因.通过调整取样量(SHA和TLA从2g分别降到0.8-1.0g和0.08-0.1g)、改变过滤装置使滤纸固定及增加滤纸的有效过滤面积(从直径26mm提高到50mm)等措施,改进了测定方法,提高了数据测定的稳定性(SHA的RSD为0.19％,小于未改进前的1.80％;TLA的RSD为0.36％,小于未改进前的2.28％).改进后的方法还可用作其它溶解度较低的沥青原料或产品的溶解度测定.【期刊名称】《化工管理》【年(卷),期】2018(000)028【总页数】5页(P38-42)【关键词】湖沥青;超硬质沥青;溶解度;溶剂过滤器;样品用量;过滤面积【作者】赵帅;马琳鸽;韩志华;孔德婷;魏建明;张胜振【作者单位】北京低碳清洁能源研究所,北京 102209;北京低碳清洁能源研究所,北京 102209;北京低碳清洁能源研究所,北京 102209;北京低碳清洁能源研究所,北京102209;北京低碳清洁能源研究所,北京 102209;北京低碳清洁能源研究所,北京102209【正文语种】中文【中图分类】TQ529.10 引言特立尼达湖沥青(Trinidad Lake Asphalt TLA),产于南美洲的特立尼达和多巴哥境内的沥青湖,开采后经过除水,过滤粗杂质后得到,是天然沥青中湖沥青最具代表性的产品。

TLA具有良好的热稳定性,抗老化性,耐久性,致使其具有较长的使用寿命,但由于其针入度小,十分坚硬,往往不能直接使用,然而因其理化性质与石油沥青几乎一致,使其与石油沥青有着良好的配比性和混融性,因而可以作为改性剂和石油沥青进行不同含量的掺配,得到不同等级、不同性质的TLA改性沥青。
