PCB电路板制造流程工艺1.设计和布局：PCB电路板制造的第一步是根据电路设计要求进行设计和布局。
设计人员根据电路的功能要求和性能要求，使用专业的电路设计软件进行电路的设计和布局。
在设计阶段，需要考虑电路板的层次结构、线宽和线间距、板厚、组件布局等因素。
2.印制基板制备：PCB电路板制造的第二步是印制基板制备。
印制基板是电路板的基础材料，一般使用的是玻璃纤维增强树脂基材（FR-4）或者金属基材（如铝基板）。
制备印制基板的过程包括玻璃纤维布剪裁、铜箔和基板的层压、切割等。
3.印刷制作：印刷制作是PCB电路板制造的关键工艺步骤之一、在印刷制作过程中，首先在印刷板上涂覆一层铜箔，然后使用光绘胶将电路图案绘制在铜箔上，接着通过化学腐蚀或机械抛光的方式去除未覆盖光绘胶的铜箔，最后再去除光绘胶。
4.板上组装：板上组装是将电子元器件组装在PCB电路板上的工艺步骤。
在板上组装过程中，首先将焊锡膏涂覆在电路板上，然后通过自动化设备将元器件精确地放置在电路板上的指定位置，接着进行回流焊接，将元器件焊接在电路板上。
5.点检和测试：PCB电路板制造的最后一个关键步骤是进行点检和测试。
点检是用来检查电路板的质量和工艺缺陷，包括焊接质量、元器件位置的偏移等。
测试是用来检查电路板的功能是否正常，一般使用的测试方法有飞针测试、ICT（In-Circuit Test）测试、FCT（Functional Test）测试等。
以上是一个常见的PCB电路板制造流程工艺的介绍。
在实际制造过程中，还会涉及到其他细节步骤，例如表面处理、防焊涂覆等。
每个工艺步骤都需要严格控制和管理，以确保最终制造出来的PCB电路板的质量和性能符合要求。
PCB印刷电路板制作流程1.丝网印刷法：平常我们将电路板称为“印刷电路板”（英文缩写PCB），正是来自于其“丝网印刷”的工艺，其基本流程为：设计版图→描图→晒板（制作丝网印刷底版）→印刷→化学方法腐蚀→清洗及表面处理→印刷助焊、标识、阻焊等层→切割、打孔等机械加工→成品电路版这种方法生产环节较多，工艺简单，主要运用在PCB板的批量生产中，试验室条件下很少采纳。
2.雕刻法雕刻法采纳专业的雕刻机完成，利用机械铣削工艺掉敷铜板上多余的铜箔后得到实际的电气连线，精度很高，但加工速度很低，成本也比较高。
3.手绘法用笔或类似于笔的工具将一些防腐蚀的涂料直接将图形画在覆铜板上，然后再进行化学腐蚀等步骤。
现在的电子元件体积小，引脚间距更小（毫米量级），铜箔走线也同样细小，因而手工绘制已经变得特别困难。
4.帖图法电子商店有售一种“标准的预切符号及胶带”，可以依据电路设计版图，选用对应的符号（主要是指焊盘）及胶带，粘贴到覆铜版的铜箔面上。
用软一点的小锤,如光滑的橡胶、塑料等敲打图贴，使之与铜箔充分粘连。
重点敲击线条转弯处、搭接处。
天冷时，可以好用取暖器使表面加温以加强粘连效果。
张贴好后就可以进行腐蚀。
5.使用预涂布感光敷铜板使用一种专用的覆铜板，其铜箔表面预先涂布了一层感光胶材料，故称为“预涂布感光敷铜板”，也叫“感光板”。
制作方法如下：将电脑画好的PCB图，根据1:1比例打印为黑白图形。
取一块与图纸大小相当的光敏板，撕去爱护膜。
用玻璃板或塑料透亮板把图纸与光敏PCB板压紧，在紫外线曝光机下曝光1-5分钟后，用显影药1:20配水进行显影，当曝光部分（不需要的敷铜皮）完全暴露出来时，用水冲净,即可用三氯化铁进行腐蚀了。
操作娴熟后，可制出精度达0.1mm的走线。
目前市售的“预涂布感光敷铜板”价格还比较高。
6.热转印法将用电脑制作好的印制电路板图形，通过激光打印机打印在经过特别处理的专用热转印纸上，激光打印机的“碳粉”是含磁性物质的黑色塑料微粒。
印刷电路板的制作工艺流程印刷电路板（Printed Circuit Board，简称PCB）是一种用于支持电子组件和实现电子电路连接的基础材料。
它是电子设备的核心部分，其制作工艺流程通常可分为设计、原材料准备、制板、成型、组装和测试等步骤。
第一步：设计电路板设计是整个制作工艺的起点，它常使用计算机辅助设计软件（CAD）完成。
设计师根据电路的功能需求，将电路图、器件封装、连接线路和元件布局等信息转化为PCB文件。
在此过程中，设计师需要考虑布线的走向、元件的排布和板层结构等细节问题。
第二步：原材料准备制作PCB所使用的原材料包括铜板、玻璃纤维布和覆铜膜等。
铜板是电路板的核心材料，主要用于制作导电路径；玻璃纤维布则作为绝缘层材料，用于分隔铜路以避免短路；覆铜膜则用于保护铜路的外观。
这些原材料需要经过检验和切割等工艺处理，以满足PCB制作的需求。
第三步：制板制板是将PCB设计图转化为实际电路板的过程。
它通常包括以下仪器和设备：曝光机、电解腐蚀机、蚀刻机和钻孔机等。
首先，设计图纸通过曝光机，将导电路径图案暴露在光敏膜上；然后，使用蚀刻机将未暴露的光敏膜部分去除，使导电路径裸露出来；接下来，通过电解腐蚀机，将暴露出来的铜板蚀刻，形成导电路径；最后，在钻孔机上进行钻孔加工，为电路板添加所需的连接孔。
第四步：成型成型是指将制板后的原材料进行加工处理，以达到预定的目标。
此过程通常包括以下步骤：去除残留的铜箔，做表面平滑处理、保护覆铜膜和类似的操作。
最后，进行电镀处理，增强电路板的耐用性和导电性。
第五步：组装组装是将PCB与其他电子元件进行连接的过程。
首先，在PCB上进行元件焊接，将元件的引脚通过烙铁或热风枪与PCB上的焊盘焊接。
然后，检查焊点的质量和连接的准确性，确保没有虚焊、冷焊等问题。
最后，进行机械固定和电路板的封装，以确保电子元件的稳定性和安全性。
第六步：测试在电路板制作完成后，需要进行测试来确保其正常工作。
PCB板的工艺制作流程PCB板（Printed Circuit Board）的工艺制作流程如下：1. 设计：根据电路原理图和参数要求，采用电子设计自动化（EDA）软件进行电路设计，并生成PCB板图。
2. 制版：根据PCB板图进行制版，常用的制版方式包括光刻法、激光成像法、电子束曝光法等。
3. 蚀刻：将制版后的铜层覆盖在玻璃纤维（或其他材料）上，然后使用化学药品将不需要的部分腐蚀掉，形成电路图案。
4. 镀金：将铜层表面镀上一层金属，以增强其导电性能。
5. 打孔：按照电路图中需要插入元件的位置，在板上打孔。
6. 涂印：将文字、符号等印刷在PCB板上，并进行编号、分类等标记。
7. 焊接：将元器件焊接到PCB板上，通常采用波峰焊接、手工焊接等方法。
8. 测试：对PCB板进行功能测试以验证其电性能和可靠性。
9. 包装：将已经测试合格的PCB板进行包装和标记。
10. 发货：最后，已经制造完成的PCB板会根据客户的要求进行发货，这个过程中需要确保货物的准确性和及时性。
以上步骤是PCB板制作的基本流程，实际生产中可能会根据企业的具体情况和需要进行一些调整。
同时，每个步骤中都有具体的质量标准和操作规范，需要严格把控，以确保产品的质量。
每个步骤的详细描述如下：1. 设计：这是PCB制作的首要步骤。
在这个阶段，设计师需要理解电路的工作原理，并使用电子设计自动化（EDA）软件绘制电路图。
然后，他们将这个电路图转化为一个可以用于生产的光绘文件。
2. 制版：制版的过程涉及到将电路图从EDA软件转移到实际的PCB上。
这个过程通常使用光刻法或激光成像法。
3. 蚀刻：在这个阶段，未被抗蚀剂保护的铜将被化学药品溶解，留下所需的电路图案。
4. 镀金：这个步骤主要是为了提高电路的导电性能和耐氧化性能。
5. 打孔：在这个阶段，工人需要根据电路图在PCB板上打孔，这些孔将用于将元件安装在PCB板上。
6. 涂印：这个步骤包括将文字、符号等印在PCB板上。
PCB（印刷线路板）工艺流程PCB（Printed Circuit Board），中文名称为印制电路板，又称印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气相互连接的载体。
由于它是采用电子印刷术制作的，故被称为“印刷”电路板。
1、开料（CUT）开料是把原始的覆铜板切割成能在生产线上制作的板子的过程。
（1）UNIT：UNIT是指PCB设计工程师设计的单元图形。
（2）SET：SET是指工程师为了提高生产效率、方便生产等原因，将多个UNIT拼在一起成为的一个整体的图形。
也就是我们常说的拼板，它包括单元图形、工艺边等等。
（3）PANEL：PANEL是指PCB厂家生产时，为了提高效率、方便生产等原因，将多个SET拼在一起并加上工具板边，组成的一块板子。
2、内层干膜（INNER DRY FILM）内层干膜是将内层线路图形转移到PCB板上的过程。
在PCB制作中我们会提到图形转移这个概念，因为导电图形的制作是PCB制作的根本。
所以图形转移过程对PCB制作来说，有非常重要的意义。
内层干膜包括内层贴膜、曝光显影、内层蚀刻等多道工序。
内层贴膜就是在铜板表面贴上一层特殊的感光膜，就是我们所说的干膜。
这种膜遇光会固化，在板子上形成一道保护膜。
曝光显影是将贴好膜的板进行曝光，透光的部分被固化，没透光的部分还是干膜。
然后经过显影，褪掉没固化的干膜，将贴有固化保护膜的板进行蚀刻。
再经过退膜处理，这时内层的线路图形就被转移到板子上了。
其整个工艺流程如下图。
对于设计人员来说，我们最主要考虑的是布线的最小线宽、间距的控制及布线的均匀性。
因为间距过小会造成夹膜，膜无法褪尽造成短路。
线宽太小，膜的附着力不足，造成线路开路。
所以电路设计时的安全间距（包括线与线、线与焊盘、焊盘与焊盘、线与铜面等），都必须考虑生产时的安全间距。
（1）前处理：磨板磨板的主要作用：基本前处理主要是解决表面清洁度和表面粗糙度的问题。
去除氧化，增加铜面粗糙度，便于菲林附着在铜面上。
pcb板制造工艺流程及控制方法PCB板，也就是印刷电路板，它的制造可有趣啦。
一、工艺流程。
1. 设计。
这就像是给PCB板画蓝图呢。
工程师们用专门的软件，把线路、元件的位置啥的都规划好。
要考虑好多东西哦，像电流怎么走最合理，元件之间怎么连接不会打架。
这个阶段要是出点小差错，后面可就麻烦咯。
比如说，要是线路设计得太挤，那生产的时候可能就会短路啦。
2. 开料。
把大的覆铜板按照设计的尺寸切成小块。
这就好比裁布料一样，得裁得准准的。
要是尺寸不对，后面的工序就像穿错尺码的衣服，怎么都不合适。
3. 内层线路制作。
这一步是在板子里做出线路来。
要通过光刻、蚀刻这些技术。
光刻就像用光照出线路的形状，蚀刻呢，就把不需要的铜给去掉，留下我们想要的线路。
这个过程就像雕刻家在雕刻作品，得小心翼翼的，一不小心刻坏了，这块板子可能就废啦。
4. 层压。
如果是多层板的话，就要把做好内层线路的板子叠起来，然后用高温高压让它们粘在一起。
这就像做三明治一样，要把每层都放好，压得紧紧的，不然中间可能会有空隙，那可就不好使喽。
5. 外层线路制作。
和内层线路制作有点像，不过这是在板子的最外面做线路。
这时候要更注意美观和准确性啦，毕竟这是大家能直接看到的部分。
6. 阻焊和字符印刷。
阻焊就像是给线路穿上防护服，防止它们在焊接的时候短路。
字符印刷呢，就是印上一些标识，像元件的编号之类的，这样我们在组装的时候就能轻松找到对应的元件啦。
7. 表面处理。
这是为了让PCB板在焊接元件的时候更容易，像镀锡、镀金之类的。
就像给板子的表面做个美容，让它更好地和元件结合。
8. 成型。
把板子按照设计的形状切割出来。
这是最后的一步啦，就像给PCB板做个最后的造型。
二、控制方法。
1. 质量控制。
在每个工序之后都要检查，就像我们做完一件事要检查有没有漏洞一样。
比如在线路制作之后，要用检测仪器看看线路有没有断开或者短路的地方。
要是发现问题，要及时调整或者把有问题的板子挑出来，可不能让它混到好板子里面去。

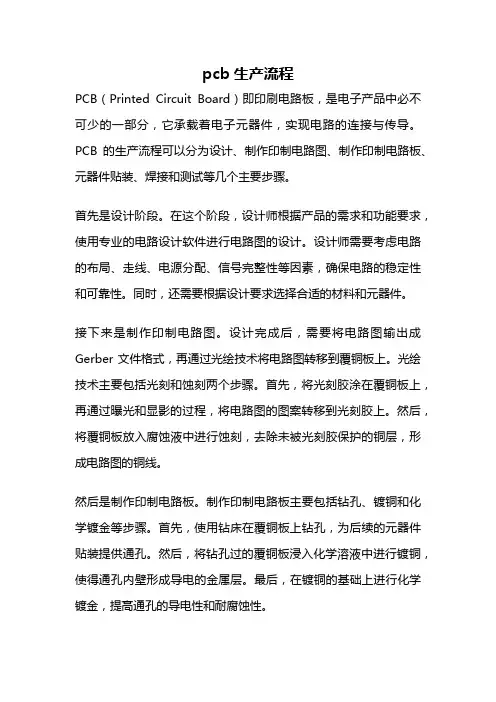

pcb生产流程PCB（Printed Circuit Board）即印刷电路板，是电子产品中必不可少的一部分，它承载着电子元器件，实现电路的连接与传导。
PCB的生产流程可以分为设计、制作印制电路图、制作印制电路板、元器件贴装、焊接和测试等几个主要步骤。
首先是设计阶段。
在这个阶段，设计师根据产品的需求和功能要求，使用专业的电路设计软件进行电路图的设计。
设计师需要考虑电路的布局、走线、电源分配、信号完整性等因素，确保电路的稳定性和可靠性。
同时，还需要根据设计要求选择合适的材料和元器件。
接下来是制作印制电路图。
设计完成后，需要将电路图输出成Gerber文件格式，再通过光绘技术将电路图转移到覆铜板上。
光绘技术主要包括光刻和蚀刻两个步骤。
首先，将光刻胶涂在覆铜板上，再通过曝光和显影的过程，将电路图的图案转移到光刻胶上。
然后，将覆铜板放入腐蚀液中进行蚀刻，去除未被光刻胶保护的铜层，形成电路图的铜线。
然后是制作印制电路板。
制作印制电路板主要包括钻孔、镀铜和化学镀金等步骤。
首先，使用钻床在覆铜板上钻孔，为后续的元器件贴装提供通孔。
然后，将钻孔过的覆铜板浸入化学溶液中进行镀铜，使得通孔内壁形成导电的金属层。
最后，在镀铜的基础上进行化学镀金，提高通孔的导电性和耐腐蚀性。
接下来是元器件贴装。
元器件贴装是将电路所需的各种元器件精确地贴到印制电路板上。
这个过程一般分为两种方式：手工贴装和自动贴装。
手工贴装需要操作员根据元器件的类型和位置，将元器件逐一贴到印制电路板上，并进行焊接。
而自动贴装则是通过贴片机和波峰焊机等设备，自动将元器件贴到印制电路板上，并进行焊接。
最后是焊接和测试。
焊接是将贴装完成的印制电路板进行焊接，以确保元器件与印制电路板的连接稳固可靠。
焊接方式一般有手工焊接、波峰焊接和热风烙铁焊接等。
测试是为了验证印制电路板的质量和功能是否符合设计要求，包括可靠性测试、功能测试和电性能测试等。
总结起来，PCB的生产流程包括设计、制作印制电路图、制作印制电路板、元器件贴装、焊接和测试等几个主要步骤。
PCB板生产流程PCB板（Printed Circuit Board，印刷电路板）是电子设备的重要组成部分，它作为电子元器件间连接的主要平台，承载着电子设备的信号传输和电源供应等功能。
PCB板的生产流程可以分为设计、制版、堆叠、钻孔、镀膜、曝光、蚀刻、压线、测试和组装等多个步骤。
下面将详细介绍PCB板的生产流程。
1.设计：PCB板生产的第一步是根据电子设备的功能和需求进行设计。
设计师使用电路设计软件将电路连接和布局规划在PCB板上，确定电路板上元器件的位置和信号传输路径。
2.制版：设计师将设计好的PCB板图纸输出成底版，然后通过光刻技术将设计好的电路图案和排线传导图案转移到电路板表面，形成底板。
3.堆叠：堆叠是将多层电路板叠在一起形成复合板。
多层板可以提高电路板的密度，同时也可以提高电路板的抗干扰能力。
堆叠时需要注意各层之间的信号和电源的分布。
4.钻孔：在制作PCB板时，需要在准确的位置上钻出连接跳线和焊盘的孔，以便连接元器件和导线。
通常使用数控钻床或激光钻孔机进行钻孔。
5.镀膜：在PCB板的表面镀上一层金属，一方面可以保护电路和导线不被氧化，另一方面也可以提高焊接接触度。
常用的金属材料包括镍和金。
6.曝光：将底板上覆盖的感光层用光来曝光，以暴露出底板上的图案和线路。
曝光后的感光层会发生物理或化学变化，形成图案和线路。
7.蚀刻：通过化学蚀刻的方式将没有被曝光的感光层经过蚀刻去除，露出底板上的铜层。
经过蚀刻后，就可以形成PCB板上的电路图案和导线。
8.压线：在PCB板的金属层上覆盖一层焊盘，用于连接元器件和电路板。
焊盘会通过一种叫做压铜的工艺来形成。
9.测试：通过对PCB板的电气特性进行测试，确保电路板的质量和性能符合要求。
测试中会检查电路板的连通性、阻抗匹配等参数。
10.组装：将元器件、电阻、电容等进行焊接，完成整个电路板的组装。
组装时需要将元器件与焊盘进行精确定位，在连接之后进行焊接。
以上就是PCB板生产的基本流程。
pcb板制作流程PCB（Printed Circuit Board）板制作流程是指根据电路设计图纸将电路板进行制作的过程。
下面是一个一般的PCB板制作流程：1. 设计电路图：首先，根据电路要求，使用电路设计软件如Eagle或Altium Designer等，绘制电路设计图。
这个图纸包括了电路的连接、器件布局和尺寸等信息。
2. 生成Gerber文件：根据电路设计图，使用电路设计软件生成Gerber文件。
Gerber文件包含了电路板的制作所需的每一层图纸的信息，例如铜层、焊盘层、丝印层等。
3. 制作底片：将Gerber文件发送给PCB板厂商，他们会根据Gerber文件制作相应的底片。
底片是透明的薄膜，上面印有电路图案，用于后续的制作步骤。
4. 制作基板：选择合适的基板材料（通常是玻璃纤维强化塑料），将底片与基板叠加在一起，经过感光、曝光、显影、腐蚀等步骤，制作出铜层和其他图案。
5. 钻孔：在基板上钻孔，用于安装元器件和连接电路。
6. 镀铜：将基板放入镀铜槽中进行镀铜，使得孔壁和线路都被覆盖上一层铜。
7. 分层：如果PCB板是多层的，需要分层。
将不同层的电路板放在一起，并使用合适的层压机进行压制，使得各层之间紧密连接。
8. 悬浮残铜：去除多层板制作过程中产生的残余铜材。
9. 焊接：在PCB板的焊盘上涂覆焊膏，然后将元器件按照设计要求精确地安装在相应的位置上。
10. 焊接：使用热气或热炉将焊膏熔化并与电路板上的焊盘连接，固定元器件。
11. 清洗：清洗PCB板以去除焊剂残留物和其他污垢。
12. 检测：对PCB板进行电气和物理测试，以确保其质量和功能符合要求。
13. 封装：根据需要，将已经焊接并检测通过的PCB板放入合适的外壳或包装中。
14. 上市销售：将制作完成的PCB板投入市场销售，供各行业的设备和系统使用。
总结来说，PCB板的制作流程包括了设计电路图、生成Gerber文件、制作底片、制作基板、钻孔、镀铜、分层、焊接、清洗、检测、封装和上市销售等一系列步骤。
pcb生产流程
PCB生产流程通常包括以下几个步骤：
1. 原材料准备：准备所需的原材料，包括基板、铜箔、电阻、电容、芯片等。
2. 图纸设计：根据产品需求绘制PCB的布局图和电路图，确定布线规则和元器件位置。
3. 印制电路板制作：通过化学反应将电路图上的线路、焊盘等传输到基板上，形成印刷电路板（PCB）。
4. 光刻制作：利用光刻技术将电路图转移到铜箔上，形成铜箔电路。
5. 电镀：在铜箔上涂上一层保护膜，然后通过电解核实，将金属覆盖在铜箔上，增加导电性。
6. 电路板组装：将元器件按照电路图的布局要求分布在PCB板上，并通过焊接技术将它们固定在板上。
7. 焊接：通过波峰焊或热风烙铁等方式将元器件与PCB板焊接在一起。
8. 焊接检测：检测焊接质量和电气性能，包括引脚连接、电压、电流等。
9. 硅胶封装：保护元器件免受外部环境的干扰和损害，提高产品的稳定性和可靠性。
10. 测试：测试装配好的电路板的功能和性能是否满足设计要求。
11. 包装：将测试合格的电路板进行包装，包括静电包装、箱装等。
12. 质量控制：对成品进行质量检验，确保产品质量符合要求。
以上是一般的PCB生产流程，具体的流程可能根据产品的不同有所差异。
印制电路板制作流程印制电路板（PCB）是现代电子设备中不可或缺的一部分，它被广泛应用于手机、电脑、家用电器等各种电子产品中。
在制作PCB 的过程中，需要经历多个步骤，包括设计、制版、印刷、加工等。
下面将详细介绍印制电路板的制作流程。
首先，PCB的设计是整个制作流程的第一步。
设计师需要根据电子产品的需求，使用专业的设计软件（如Altium Designer、Cadence等）进行电路图的绘制和布局设计。
在设计过程中，需要考虑电路的连接方式、元器件的布局、线路的走向等因素，确保设计的合理性和稳定性。
接下来是制版的步骤。
制版是将设计好的电路图转换成实际可用的PCB板的过程。
首先，设计师需要将电路图输出成Gerber文件格式，然后使用光刻技术将电路图转移到铜质基板上。
这一步骤需要使用化学溶液和光照技术，将电路图形成在基板上。
第三步是印刷。
印刷是将电路图上的线路和元器件印刷到PCB 板上的过程。
印刷过程中，需要使用特殊的印刷设备和油墨，将电路图的图案印刷到基板上，并确保印刷的准确性和清晰度。
然后是加工。
加工是将印刷好的PCB板进行化学腐蚀、钻孔、焊接等加工工艺，使其成为可用的电路板。
在这一步骤中，需要使用化学溶液对多余的铜质进行腐蚀，然后进行钻孔和焊接，将元器件固定在PCB板上。
最后是检验和测试。
在制作完成后，需要对PCB板进行检验和测试，确保其质量和稳定性。
检验包括外观检查、线路连接测试、电气性能测试等多个方面，以确保PCB板符合设计要求和产品标准。
总的来说，印制电路板的制作流程包括设计、制版、印刷、加工、检验和测试等多个步骤。
每个步骤都需要精细的操作和严格的控制，才能保证最终制作出的PCB板质量可靠、性能稳定。
希望本文能对PCB制作流程有所帮助，谢谢阅读！。
印刷线路板工艺流程印刷线路板（PCB）是现代电子设备中不可或缺的一部分，它是连接各种电子元件的载体，通过导电路径将这些元件连接在一起。
PCB的制造是一个复杂的工艺流程，需要经过多道工序才能完成。
下面将详细介绍印刷线路板的工艺流程。
1. 设计PCB的制造首先需要进行设计。
设计师根据电路图纸和客户的要求，利用专业的设计软件绘制出PCB的布局图和线路图。
设计包括确定PCB的尺寸、层数、布线规则、元器件布局等。
2. 制作印刷膜设计完成后，需要将布局图和线路图转换成印刷膜。
印刷膜是用于制作PCB的光刻模板，通过光刻工艺将线路图形成在铜箔上。
印刷膜的制作需要使用光刻设备和特殊的光刻胶。
3. 制作内层板PCB通常是多层结构，内部包含多层导电层。
制作内层板需要先将基材与铜箔压合成预铜箔，然后将印刷膜通过光刻工艺形成图案，再进行腐蚀去除不需要的铜箔，最后去除光刻胶，形成内层板。
4. 板间铺铜对于多层PCB，需要在内层板之间铺设绝缘层和铜箔，形成导电通孔。
这一工艺称为板间铺铜，需要利用特殊的压合设备将多层板压合成整体。
5. 外层制作外层板是PCB的表面，需要将印刷膜通过光刻工艺形成图案，然后进行化学镀铜，最后去除光刻胶，形成外层板。
6. 钻孔PCB上需要钻孔来连接不同层之间的导线，以及安装元器件。
钻孔是通过数控钻床进行加工的，需要根据设计要求在预定位置上钻孔。
7. 形成图案PCB的线路图案和元器件安装位置需要通过蚀刻工艺形成。
利用化学蚀刻剂将不需要的铜箔蚀掉，留下需要的线路和图案。
8. 表面处理PCB的表面处理是为了保护线路和防止氧化。
常见的表面处理方法包括喷镀锡、喷镀铅、喷镀金、喷镀银等。
9. 印刷字符PCB上需要印刷标识字符，包括生产日期、元器件型号、生产厂家等信息。
这一工艺需要利用丝网印刷设备进行。
10. 检测PCB制造完成后需要进行严格的检测，包括外观检查、线路连通性测试、焊点质量检测等。
只有通过检测的PCB才能进入下一道工序。
pcb制作八大流程PCB制作八大流程。
PCB（Printed Circuit Board）即印刷电路板，是电子元器件的支撑体，也是各种电子产品的核心部件之一。
PCB的制作过程相对复杂，需要经过八大流程才能完成。
下面我们来详细介绍一下PCB制作的八大流程。
首先，PCB制作的第一步是设计电路原理图。
在这一步中，工程师需要根据产品的功能需求，绘制出电路原理图，包括各种元器件的连接方式、电路的传输路径等。
这一步的设计将直接影响到后续PCB的设计和制作。
第二步是设计PCB布局。
在这一步中，工程师需要将电路原理图转化为PCB的布局图，确定各个元器件在PCB板上的位置以及连接方式。
合理的布局设计能够有效减小电路板的面积，提高电路的稳定性和可靠性。
接下来是PCB的绘制。
在这一步中，工程师需要使用CAD软件将PCB布局图转化为具体的PCB绘制图，包括导线的走向、元器件的焊接点等。
绘制的精准度和细节决定了最终PCB的质量和性能。
第四步是PCB的印刷。
在这一步中，工程师需要将PCB绘制图转移到实际的PCB板上，通常采用的方法是光刻技术。
通过光刻技术，可以将PCB绘制图上的导线和元器件的位置准确地转移到PCB板上。
第五步是PCB的蚀刻。
在这一步中，工程师需要使用化学蚀刻的方法，将不需要的铜层蚀掉，从而留下实际需要的导线和焊接点。
蚀刻的过程需要严格控制时间和温度，以确保PCB板的质量。
接下来是PCB的钻孔。
在这一步中，工程师需要根据PCB绘制图的要求，在PCB板上钻孔，为后续的元器件焊接做准备。
钻孔的位置和尺寸需要严格按照设计要求进行，以确保元器件的安装和连接。
第七步是PCB的焊接。
在这一步中，工程师需要将各种元器件焊接到PCB板上，包括芯片、电阻、电容等。
焊接的质量将直接影响到PCB电路的稳定性和可靠性。
最后一步是PCB的测试。
在这一步中，工程师需要对已经焊接好的PCB板进行各种电气参数的测试，包括导通测试、绝缘测试等。
PCB生产工艺流程PCB（Printed Circuit Board），即印刷电路板，是一种用于连接和支持电子元件的电路板。
在电子制造业中，PCB生产工艺流程是非常重要的，决定了PCB的质量和可靠性。
下面将详细介绍PCB生产工艺流程。
1.原材料准备：2.毛胚制备：毛胚制备是PCB生产的核心步骤，包括蚀刻、覆铜、打孔等工艺。
（1）蚀刻：将覆铜层保护膜部分剥离，然后将空白部分蚀刻掉，形成电路板的形状和线路。
（2）覆铜：将覆铜液均匀涂布在基板表面，使得基板表面形成一层铜箔，用于导电。
（3）打孔：根据设计要求，在基板上打孔，以便进行电子元件的连接。
3.图案制作：图案制作是指将电路设计图案转移到PCB板上，包括图案制作光阻、曝光、显影等步骤。
（1）图案制作光阻：将光敏涂料（光阻剂）涂覆在PCB板上，然后通过加热或暴露于紫外线下，使涂层固化。
（2）曝光：将电路设计图案通过连续曝光到光阻层上，形成与电路板设计图案相同的光刻图案。
（3）显影：用显影剂去除未固化的光刻图案。
4.蚀刻：蚀刻是将未被光刻图案遮蔽的铜箔部分蚀刻掉，形成电路板的导线和连接孔。
5.镀金：镀金是为了提高PCB板的导电性和耐腐蚀性，使得PCB板更加稳定和可靠。
常用的镀金方法有化学镀金、电镀镀金和电镀锡等。
6.排钻：排钻是用机器将电路板上的孔进行排列和钻孔，以便电子元件的安装和焊接。
7.焊盘沉镀：焊盘沉镀是为了提高焊接连接性能，保证电子元件的焊接质量。
通常采用热浸镀锡或喷锡等方法。
8.控制板外层：将两块PCB板层叠在一起，通过压力和温度将其压合在一起。
9.修边：通过机器将PCB板修边成所需的形状和尺寸。
10.印刷标识：11.成品检验：对PCB板进行检验，包括外观检查、尺寸检查、电气性能测试等。
12.包装和出货：将通过检验的PCB板进行包装，并按照要求进行分拣和出货。
以上是PCB生产工艺的主要流程，每个步骤都需要严格控制和操作，以保证PCB板的质量和可靠性。
