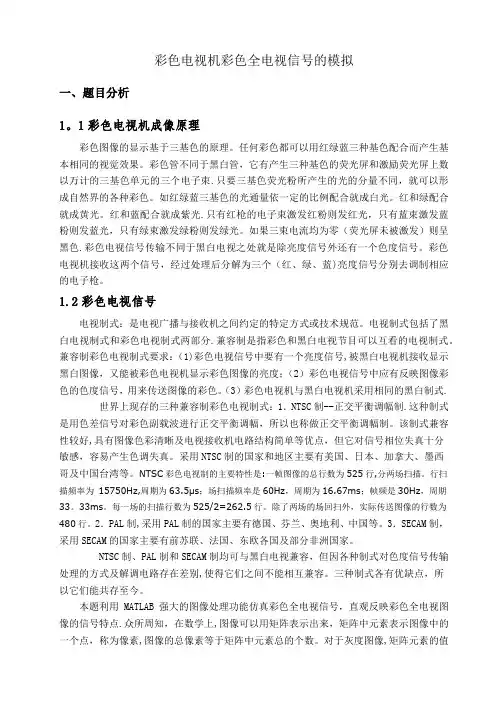

彩色电视机彩色全电视信号的模拟一、题目分析1。
1彩色电视机成像原理彩色图像的显示基于三基色的原理。
任何彩色都可以用红绿蓝三种基色配合而产生基本相同的视觉效果。
彩色管不同于黑白管，它有产生三种基色的荧光屏和激励荧光屏上数以万计的三基色单元的三个电子束.只要三基色荧光粉所产生的光的分量不同，就可以形成自然界的各种彩色。
如红绿蓝三基色的光通量依一定的比例配合就成白光。
红和绿配合就成黄光。
红和蓝配合就成紫光.只有红枪的电子束激发红粉则发红光，只有蓝束激发蓝粉则发蓝光，只有绿束激发绿粉则发绿光。
如果三束电流均为零（荧光屏未被激发）则呈黑色.彩色电视信号传输不同于黑白电视之处就是除亮度信号外还有一个色度信号。
彩色电视机接收这两个信号，经过处理后分解为三个（红、绿、蓝)亮度信号分别去调制相应的电子枪。
1.2彩色电视信号电视制式：是电视广播与接收机之间约定的特定方式或技术规范。

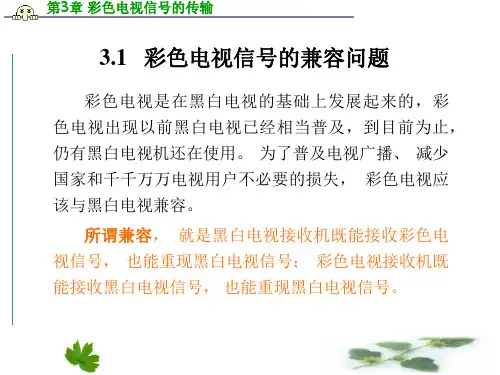

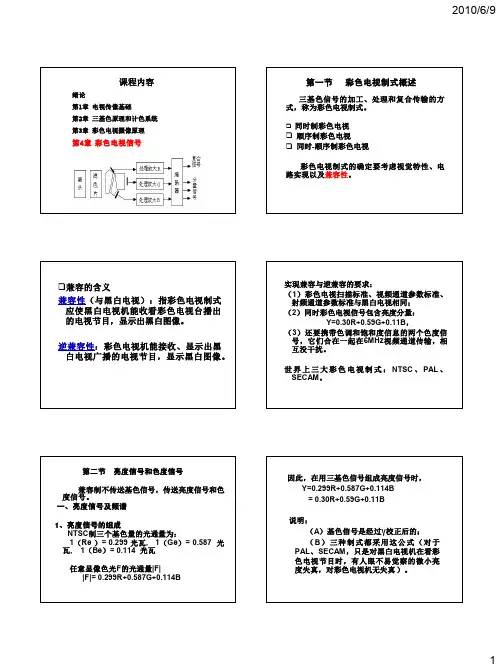

电视制式包括了黑白电视制式和彩色电视制式两部分.兼容制是指彩色和黑白电视节目可以互看的电视制式。
兼容制彩色电视制式要求：（1)彩色电视信号中要有一个亮度信号,被黑白电视机接收显示黑白图像，又能被彩色电视机显示彩色图像的亮度；（2）彩色电视信号中应有反映图像彩色的色度信号，用来传送图像的彩色。
（3）彩色电视机与黑白电视机采用相同的黑白制式.世界上现存的三种兼容制彩色电视制式：1．NTSC制--正交平衡调幅制.这种制式是用色差信号对彩色副载波进行正交平衡调幅，所以也称做正交平衡调幅制。
该制式兼容性较好,具有图像色彩清晰及电视接收机电路结构简单等优点，但它对信号相位失真十分敏感，容易产生色调失真。
采用NTSC制的国家和地区主要有美国、日本、加拿大、墨西哥及中国台湾等。
NTSC彩色电视制的主要特性是:一帧图像的总行数为525行,分两场扫描。
行扫描频率为15750Hz,周期为63.5μs；场扫描频率是60Hz，周期为16.67ms；帧频是30Hz，周期33。

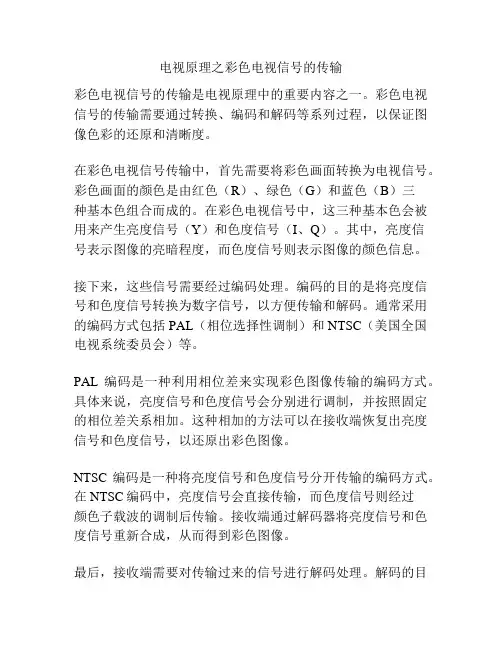

电视原理之彩色电视信号的传输彩色电视信号的传输是电视原理中的重要内容之一。
彩色电视信号的传输需要通过转换、编码和解码等系列过程，以保证图像色彩的还原和清晰度。
在彩色电视信号传输中，首先需要将彩色画面转换为电视信号。
彩色画面的颜色是由红色（R）、绿色（G）和蓝色（B）三种基本色组合而成的。
在彩色电视信号中，这三种基本色会被用来产生亮度信号（Y）和色度信号（I、Q）。
其中，亮度信号表示图像的亮暗程度，而色度信号则表示图像的颜色信息。
接下来，这些信号需要经过编码处理。
编码的目的是将亮度信号和色度信号转换为数字信号，以方便传输和解码。
通常采用的编码方式包括PAL（相位选择性调制）和NTSC（美国全国电视系统委员会）等。
PAL编码是一种利用相位差来实现彩色图像传输的编码方式。
具体来说，亮度信号和色度信号会分别进行调制，并按照固定的相位差关系相加。
这种相加的方法可以在接收端恢复出亮度信号和色度信号，以还原出彩色图像。
NTSC编码是一种将亮度信号和色度信号分开传输的编码方式。
在NTSC编码中，亮度信号会直接传输，而色度信号则经过颜色子载波的调制后传输。
接收端通过解码器将亮度信号和色度信号重新合成，从而得到彩色图像。
最后，接收端需要对传输过来的信号进行解码处理。
解码的目的是将数字信号转换为模拟信号，以还原出原始的彩色图像。
解码器会根据编码方式和参数对信号进行处理，并通过反向的调制和解调过程将信号转换为模拟信号。
总的来说，彩色电视信号的传输涉及到转换、编码和解码等过程。
通过这些处理，彩色电视信号可以被有效地传输和还原，以呈现出清晰、准确的彩色图像。
这为我们提供了丰富多彩的观影体验。
彩色电视信号的传输是电视原理中的重要内容之一。
彩色电视信号的传输需要通过转换、编码和解码等系列过程，以保证图像色彩的还原和清晰度。
在彩色电视信号传输中，首先需要将彩色画面转换为电视信号。
彩色画面的颜色是由红色（R）、绿色（G）和蓝色（B）三种基本色组合而成的。

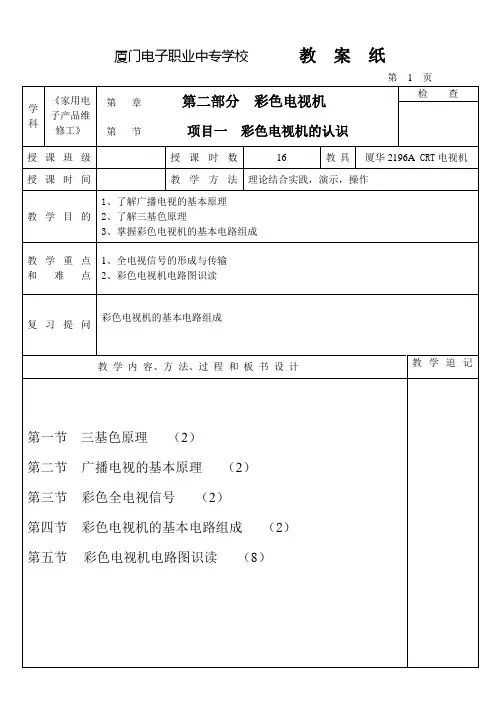

厦门电子职业中专学校教案纸（3）彩色：不同波长的光给人以不同的彩色感觉。
1.1.2彩色三要素（1）亮度：彩色的明暗程度。
由彩色光的強弱决定。
（2）色调：彩色光颜色的类别，如红、绿等。
由色光的波长及各种不同波长的成分决定。
从屏幕前方看，电子束从左到右扫描称行扫描正程T s为称行扫描逆程Tr为12µs。
一个行正程和一个行逆程为一个行周期频率fh为15 625Hz。
2.场（V，VERT）扫描原理电子束上下往复扫描叫场扫描，也叫垂直扫描。
原理基本上同行扫描原理，但有两点区别：（1）场偏转磁场方向应为水平方向。
（2）电子束从上到下扫描称场扫描正程Vs为18.4ms，电子束从下到上扫描称场扫描3、逐行扫描与隔行扫描1）.逐行扫描。
（1）概念：电子束按1,2,3,…行一直扫描到最后一行的扫描方式叫逐行扫描。
如看书。
（2）图像信号的频带。
计算方法，一幅图像45万个像素，如所有像素为一黑一白相间，1.5 彩色电视机电路图识读1.5.1 彩色电视机的基本结构的认识1、掌握彩色电视机的组成方框图2、了解公共通道的组成和作用，认识主要元器件3、了解扫描电路的组成和作用，认识主要元器件4、了解伴音电路的组成和作用，认识主要元器件厦门电子职业中专学校教案纸2.3 电子调谐器的工作原理⏹1．变容二极管⏹变容二极管是一种结电容C j变化较大的二极管。
即结电容变化比C j min 较大的二极管。
η c大，则谐振频率变化大，则调谐范围也大。
若有噪波点，故障可能出在高频调谐器、预中放及声表面波滤波器；若无噪波点，另一只表笔瞬间碰触预中放管的基极，教案纸附页高频头部分厦门电子职业中专学校教案纸2、预中放电路介绍V308为阻容耦合预中放三极管。
C308、C311为预中放输入、输出耦合电容器。
R305、R306为偏置电阻，R308为发射极电阻，R362为负载电阻。
图中Z301为中频声表面波滤波器。
由Z301的4脚输出IF1→IC的13脚，5脚输出IF2→IC的12脚厦门电子职业中专学校教案纸伴音通道的性能要求1．伴音中放的性能要求厦门电子职业中专学校教案纸3、PAL制的彩色解码电路及过程亮度通道的主要电路1．色副载波陷波器及亮度延时线2．亮度放大与轮廓校正电路（勾边电路）3．黑色电平（消隐电平）钳位和亮度控制电路4．亮度输出电路与消隐电路5.3色度通道3、副载波恢复电路的主要电路1）．色同步选通电路2）．锁相环路由鉴相器（APC）、环路滤波器、副载波压控振荡器（VCO）、副载波放大电路及90°移相电路组成的锁相环路3）．PAL开关和PAL识别电路4）．消色和PAL识别检波电路5.5末级视放电路末级视放电路是由红、绿、蓝三个视放电路组成的。

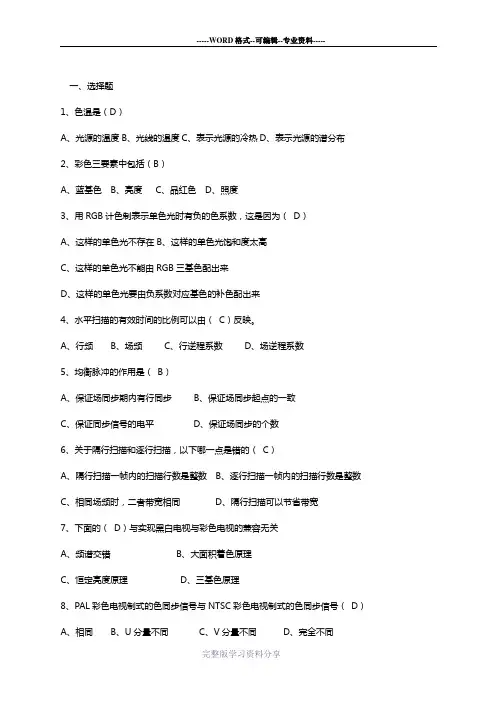

一、选择题1、色温是（D）A、光源的温度B、光线的温度C、表示光源的冷热D、表示光源的谱分布2、彩色三要素中包括（B）A、蓝基色B、亮度C、品红色D、照度3、用RGB计色制表示单色光时有负的色系数，这是因为（D）A、这样的单色光不存在B、这样的单色光饱和度太高C、这样的单色光不能由RGB三基色配出来D、这样的单色光要由负系数对应基色的补色配出来4、水平扫描的有效时间的比例可以由（C）反映。
A、行频B、场频C、行逆程系数D、场逆程系数5、均衡脉冲的作用是（B）A、保证场同步期内有行同步B、保证场同步起点的一致C、保证同步信号的电平D、保证场同步的个数6、关于隔行扫描和逐行扫描，以下哪一点是错的（C）A、隔行扫描一帧内的扫描行数是整数B、逐行扫描一帧内的扫描行数是整数C、相同场频时，二者带宽相同D、隔行扫描可以节省带宽7、下面的（D）与实现黑白电视与彩色电视的兼容无关A、频谱交错B、大面积着色原理C、恒定亮度原理D、三基色原理8、PAL彩色电视制式的色同步信号与NTSC彩色电视制式的色同步信号（D）A、相同B、U分量不同C、V分量不同D、完全不同9、从彩色的处理方式来看，（A）制式的色度信号分辩率最高A、NTSCB、PALC、SECAMD、都差不多10、NTSC彩色电视制式中副载频选择的要求不包括（B）A、实现频谱交错B、减少视频带宽C、尽量在视频较高频率端D、保证色度带宽不超出视频上限11、色同步信号的位置在（C）A、行同步脉冲上B、行消隐信号的前沿C、行消隐信号的后沿D、场消隐信号的后沿12、关于平衡调幅以下哪一种是正确的（C）A、平衡调幅中有载频分量B、平衡调幅波的极性由载频决定C、平衡调幅利于节省功率D、平衡调幅可以用包络检波解调13、彩电色度通道中色度信号与色同步信号的分离采用的是（B）方式。
A、幅度分离B、时间分离C、相位分离D、频率分离14、彩电中行输出变压器的作用是（D）。
A、为显像管提供工作电压B、为小信号供电电路提供直流电压C、为ABL电路、行AFC电路提供控制信号D、A和B和C15、彩电高频头（高频调谐器）的输出信号是（B）。
第一节彩色电视机信号通道概述一、遥控彩色电视机信号通道的基本结构及主要信号流程遥控彩色电视机信号通道的基本方框结构如图所示：1．电路组成整个信号通道可以分成高频信号通道、中频信号通道、伴音信号通道和彩色解码器等几部分，彩色解码器包括亮度通道和色度通道两个部分；在具有遥控功能的彩色电视机中，还有遥控系统。
2．信号流程载有图像和伴音的高频电视信号由图中○A点进入高频信号通道，首先经高频头的输入电路选出所需接收的电视节目频道，理想的频谱特性如图（a）所示，信号强度大约可以在100 V左右。
此信号经高主电源解码矩阵频放大和混频级变换频率之后由○B点输出中频信号，理想的中频特性如图（b）所示，此时图像载频变为固定的中频38 MHz；伴音也变为固定的中频31.5 MHz；信号幅度大约是1 mV。
在中频信号通道的输入端一般都设有预中放级，用以补偿声表面波滤波器SAWE的插入损耗（大约为-24 dB）。
中频信号由○C进入集成电路中频通道，对中频图像信号进行放大和检波，取出视频全电视信号由○D点输出，其频谱持性如图（c）所示，幅度大约是1 ~1.12 V。
为了使○D点输出稳定，还设置了中放AGC和高放AGC电路，其中高放AGC控制高频头中的高放增益，以保证预视放输出信号的稳定。
中频通道中还设有自动频率微调（AFT）电路，控制高频头中的本振频率，使其稳定在± 50 kHz的范围以内。
○D点输出的视频全电视信号中包含有亮度信号个色度信号，频谱特性如图（c）所示。
彩色全电视信号进入彩色解码后，先进行亮度信号和色度信号的分离，分离出的亮度信号进入亮度通道，色度信号进入色度通道。
亮度通道是完成亮度信号的放大和延时，使输出的亮度信号与色度信号保持时间上的—致；经分离后的色度信号由○H点进入色度通道，其频谱特性如图（d）所示，色度通道是完成色度信号的控制、放大及解调等。
彩色解码部分的输出端最终输出的是R、G、B三基色信号，经视放末级放大后加到显像管，激励显像管呈现出色彩鲜艳、对比度足够的图像。
电视原理教程第5章PLA制彩色全电视信号和彩色电视基本原理5.1 彩色图像信号分析5.2 彩色同步信号分析5.3 彩色全电视信号的波形与特点5.4 PAL制彩色电视机组成及其原理5.1 彩色图像信号分析本节将主要介绍彩色图像信号的组成、波形分析及技术参数。
5.1.1 三基色信号波形分析与参数将三基色信号加到彩色显象管，控制三个电子枪，产生三根电子束，打到红、绿、蓝荧光粉，产生各种颜色。
二、彩色信号的规格及主要参数介绍1、双数码命名法的彩条信号与白条对应的各基色电平为1，黑条对应的为0，即“100％幅度、100％饱和度”彩条，100/100如最大值为1，最小值为0.5，则为95/1002、四数码命名法的彩条信号第一个数码表示白条中三基色信号的最大值第二个数码表示黑条中三基色信号的最小值第三个数码表示各彩条中三基色信号的最大值第四个数码表示各彩条中三基色信号的最小值例如：100/0/75/0注意：同样的彩条，校正前后三基色电平波形不同彩条信号由四个数码命名时，其百分比幅度和饱和度可以这样计算：饱和度%=[1-(E min /E max )γ]×100%；幅度%=E min /E W ×100%。
式中，E min 和E max 分别对应彩条信号R 、G 、B 的最大值和最小值；E W 为白条所对应的R 、G 、B 的信号幅度。
色别白黄青绿品红蓝黑R G B 111111111111Y 1.00 0.89 0.70 0.59 0.41 0.30 0.11 0.00 R-Y 0.00 0.11 -0.70 -0.59 0.59 0.70 -0.11 0.00 B-Y 0.00 -0.89 0.30 -0.59 0.59 -0.30 0.89 0.00 100%幅度、100%饱和度彩条三基色、亮度、色差电平值色别白黄青绿品红蓝黑R G B 1110.750.750.750.750.750.750.750.750.75Y 1.00 0.668 0.526 0.440 0.310 0.225 0.083 0.00 R-Y 0.00 0.083 -0.526 -0.440 0.440 0.526 -0.083 0.00 B-Y 0.00 -0.668 0.224 -0.440 0.440 -0.224 0.668 0.00 G-Y 0.00 0.083 0.224 0.310 -0.310 -0.224 -0.083 0.00 75%幅度、100%饱和度彩条三基色、亮度、色差电平值5.1.2 标准彩条的亮度与色度信号波形一、彩条信号的数据计算Y = 0.31R + 0.59G + 0.11B二、标准彩条的亮度与色度信号的波形5.1.3 彩条图形的色度信号波形特点与矢量一、彩条色度信号的矢量根据彩条信号参数，利用公式可分别求得白、黄、绿、品、红、蓝、黑所对应的亮度信号、色差信号、色度信号、亮度与色度的合成信号等数据，并绘出的各信号波形。
