PAL制彩色全电视信号

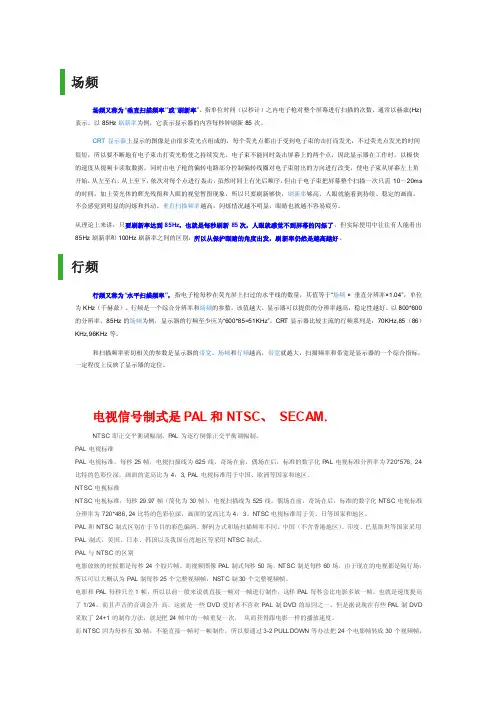

场频场频又称为“垂直扫描频率”或“刷新率”。

指单位时间（以秒计）之内电子枪对整个屏幕进行扫描的次数，通常以赫兹(Hz)表示。

以85H z刷新率为例，它表示显示器的内容每秒钟刷新85次。

CRT显示器上显示的图像是由很多荧光点组成的，每个荧光点都由于受到电子束的击打而发光，不过荧光点发光的时间很短，所以要不断地有电子束击打荧光粉使之持续发光。

电子束不能同时轰击屏幕上的两个点，因此显示器在工作时，以极快的速度从视频卡读取数据，同时由电子枪的偏转电路部分控制偏转线圈对电子束射出的方向进行改变，使电子束从屏幕左上角开始，从左至右，从上至下，依次对每个点进行轰击，虽然时间上有先后顺序，但由于电子束把屏幕整个扫描一次只需10～20ms 的时间，加上荧光体的辉光残留和人眼的视觉暂留现象，所以只要刷新够快，刷新率够高，人眼就能看到持续、稳定的画面，不会感觉到明显的闪烁和抖动。

垂直扫描频率越高，闪烁情况越不明显，眼睛也就越不容易疲劳。

从理论上来讲，只要刷新率达到85Hz，也就是每秒刷新85次，人眼就感觉不到屏幕的闪烁了，但实际使用中往往有人能看出85Hz刷新率和100Hz刷新率之间的区别，所以从保护眼睛的角度出发，刷新率仍然是越高越好。

行频行频又称为“水平扫描频率”，指电子枪每秒在荧光屏上扫过的水平线的数量，其值等于“场频 ×垂直分辨率×1.04”，单位为KHz（千赫兹）。

行频是一个综合分辨率和场频的参数，该值越大，显示器可以提供的分辨率越高，稳定性越好。

以800*600的分辨率、85Hz的场频为例，显示器的行频至少应为“600*85=51KHz”。

CR T显示器比较主流的行频系列是：70KHz,85（86）KHz,96KHz等。

和扫描频率密切相关的参数是显示器的带宽。

场频和行频越高，带宽就越大，扫描频率和带宽是显示器的一个综合指标，一定程度上反映了显示器的定位。

电视信号制式是PAL和NTSC、SECAM。

一、广播电视系统基本知识1、填空题1显像管是一种特殊的电真空器件，其电子枪主要由_______、________、_______ __________、__________、 _________等组成。

答案:灯丝、阴极、栅极、加速极、聚焦极、高压阳极2在我国采用的隔行扫描广播电视系统中，行频为_______Hz，场频为_______Hz，帧频为________Hz。

答案:15625，50，253彩色的三要素是指_________、________、_______。

答案:亮度、色调、色饱和度4电视系统中选用的三基色分别是_________、________、_______。

答案:红（R）、绿（G）、蓝（B）5彩色全电视信号的组成包括_________、________、_______、________、_______。

答案:亮度信号、色度信号、色同步信号、复合同步信号、复合消隐信号6在我国使用的电视系统中，图像和伴音的调制方式分别是_________和________。

答案:调幅、调频2、判断题1射频电视信号中，伴音载频比图像载频高。

（）答案:正确2我国电视伴音信号采用残留边带发送。

( )答案:错误3图像信号采用负极性方式调制较正极性调制具有更高的功率利用率。

（）答案:正确4全电视信号中的均衡脉冲用于克服并行现象。

( )答案:正确5行、场消隐信号均出现在行、场扫描的正程期间。

（）答案:错误6国家标准规定一个频道占据的带宽。

( )答案:错误7彩色电视系统中并不发送和接收绿色差信号。

（）答案:正确8我国电视广播的伴音信号采用调幅方式。

( )答案:错误9我国电视广播，全电视信号采用双边带发送。

( )答案:错误10我国电视信号采用负极性调制。

( )答案:正确11电视系统对伴音信号的发射采用残留边带方式。

（）答案:错误3、单选题1在我国采用的隔行扫描电视系统中，场扫描信号的频率是( )Hz。

A: 50C: 100D: 15625答案:A2在PAL制式彩色电视机中，行扫描信号的频率为( )Hz。

简答
1、描述彩色光的三个基本参量是什么？各是什么含义？
2、高频调谐器有那些主要作用？
3、PAL制彩色全电视视频信号有那些成分？各有什么作用？请画出彩条的全电视信号波
形。

4、简述亮度通道中为什么要设置以下电路：（1）4.43MHz陷波电路？（2）亮度延迟电路？
（3）直流恢复电路？（4）本机消隐电路？
5、电视接收机中显像管所需高压、中压用什么方法产生？
6、彩色电视机的图像中频通道德功能是什么？对图像中频通道有何要求？
7、伴音鉴频器为什么要进行限幅放大？
8、彩色通道为什么要设消色电路？
9、什么白平衡？什么是白平衡调制？
10、简述自动亮度限制（ABL）的工作原理。

11、会聚、色纯概念。

12、液晶的基本特性
13、液晶显示器的结构与工作原理。

电视简答题★★简答1、什么是三基色？在电视技术中常用的相加混色法有哪几种？★★简答2、PAL制彩色全电视视频信号有哪些成分？各有什么作用？（作业题）书本P961 亮度信号反映了电视系统所传送的图像信息，是全电视信号的主体2 色度信号 PAL制色度信号采用了逐行倒序，克服了NTSC制的相位敏感，在一定程度上可允许不对称边带方式传送色度信号。

3 色同步信号提供接收机恢复副载波的基准和V信号中NTSC和PAL行的识别信号【携带发送端色副载波的频率和相位信号，以控制接收机色副载波的频率和相位与发送端一致，提供接收机的倒相识别信息。

】4 复合消隐信号消除行场回扫线【提供行、场扫描逆程期间截止电子束的电平、时间、宽度的信息；为图像信号提供基准电平；使电子束回扫时截止以消除回归痕迹的信号】5 复合同步信号保证收发两端图像完全一致【提供和传送电子束扫描规律的信息给接收端，以使行、场扫描电路的扫描频率相位与发送端一致】PAL制：相位逐行交变，逐行倒相正交平衡调幅制，针对ntsc制相位失真敏感的缺点而提出。

★★3、什么叫兼容？为实现黑白与彩色电视兼容，彩色电视必须满足那些基本要求？★★简答4、场消隐期间的场同步开槽并配置前后的均衡脉冲的作用是什么？（作业题）场同步开槽脉冲作用：为了保证在场同步信号期间，行同步依然有效，于是提出了在场同步脉冲开几个窄凹槽，利用凹槽的后沿来代替行同步信号的前沿作用，这些凹槽称为开槽脉冲。

场均衡脉冲：在场同步脉冲前后若干行内，将行同步脉冲的频率提高一倍，为了使频率提高后的行同步脉冲的平均电平不变，将这些脉冲的宽度减少到原来的一半，他们分别被称为前均衡脉冲和后均衡脉冲。

作用：为消除相邻两场同步时间的误差△t，保证隔行扫描的准确性，使扫描时偶数长正好镶嵌在奇数场之间，不会产生并行现象。

★★简答5、在彩色接收机中，为什么设置轮廓校正电路？（轮廓补偿电路）在亮度通道中插入了副载波吸收电路，使亮度信号的高频成份也损失了一些，导致重现图像的清晰度下降，轮廓变得模糊。

pal视频制式标准PAL视频制式标准。

PAL（Phase Alternating Line）是一种广泛应用于欧洲、澳大利亚和一些亚非国家的模拟彩色电视制式。

它是一种以50赫兹为基准的制式，其特点是色度子载波频率为4.43兆赫，帧频为25赫兹，而每帧中有625条水平扫描线。

PAL制式的优势在于色彩还原准确、画面稳定，因此在欧洲等地区得到了广泛应用。

PAL制式的基本原理是通过改变色度信号的相位来实现彩色电视的传输。

在PAL制式中，色度信号的相位每行改变180度，这样可以有效地抵消传输过程中的相位误差，从而减小色彩失真。

这种相位变化的方式也使得PAL制式在黑白电视上仍然能够显示出良好的画面，这是PAL制式相对于其他制式的一大优势。

在PAL制式中，色度信号的相位变化是通过色度振荡器和相位延迟线来实现的。

色度振荡器产生一个特定频率的信号，而相位延迟线则根据不同的行数对色度信号进行不同程度的延迟，从而实现相位的改变。

在接收端，同样的原理被用来恢复原始的色度信号，以便正确地显示彩色画面。

除了色度信号的处理，PAL制式还采用了一些其他技术来提高图像质量。

例如，在PAL制式中，音频信号被调制到4.5兆赫的载波上，这样可以避免与色度信号的干扰，从而提高了音频的质量。

此外，PAL制式还采用了带有同步脉冲的复合视频信号，这样可以确保接收端能够准确地识别出每一帧的开始和结束，从而实现稳定的图像显示。

总的来说，PAL制式通过改变色度信号的相位、优化音频处理和采用复合视频信号等技术，实现了稳定、准确的彩色电视传输。

在欧洲等地区，PAL制式已经成为了主流的电视制式，为观众带来了高质量的视听体验。

PAL制式的成功应用，也为其他国家和地区的电视制式标准提供了有益的借鉴和参考，推动了全球电视技术的发展和进步。

一、简单题1、PAL制彩色电视视频信号有哪些成分？各有什么作用？彩色全电视信号是由亮度信号、色度信号、复合消隐信号、复合同步信号、色同步信号组成。

亮度信号——传递图像的是亮度信息，这个信号被黑白电视接受后可重现黑白图像；色度信号——传递图像的色度信息；消隐信号——用以消除行，场回归线的干扰（使电子束回归时截止以消除回归痕迹的信号）同步信号——保证图像行、场稳定接收；色同步信号——传送彩色副载波的相位信息及识别信息，提供接收机恢复副载波的基准，提供V信号中NTSC行和PAL行的识别信号。

2、高频调谐器有哪些主要作用？高频调谐器主要含高放、本振、混频三部分。

其主要作用为选择、放大所接收的微弱信号，抑制干扰信号，并进行频率交换，输出固定的载频分别为38MHz和31.5MHz的图象中频和第一伴音中频信号。

3、什么是负极性调制，负极性的调制的优点是什么？负极性调制是以负极性的图象信号调制高频载波。

图像越亮，信号的电平越低。

即图像的信号幅度越大，图像就越黑，外来干扰引起的幅度突增表现为暗点，人眼识别不太明显，故其抗干扰能力强。

4、亮度、色差与基色信号之间有何种关系？为什么彩色电视系统中不选用基色信而选用色差信号作为色度信号？基色信号（R、G、B）=亮度信号（Y）+色差信号（R-Y、B-Y、G-Y）；原因：1、兼容性好；2、能够实现恒定亮度传输（原理）；恒定亮度原理—亮度信号只携带亮度信息，色差信号只携带色度信息。

亮度的恒定：由于传输系统是线性的，色差信号在传输过程中所引入的干扰，会在合成亮度信号时互相抵消，因此保证了亮度的恒定。

采用恒定亮度传输的原因：色通道引入的干扰不会干扰亮度通道（人眼对亮度变化的敏感度高于色度变化）。

3、有利于高频混合；高频混合原理——用窄带（0~1.3MHz）传输真实的色度信号，图像的高频部分即细节部分均由Y信号代替混合重现的原理。

这样既满足了人眼分辨力的要求，又减少了亮色之间的干扰。

PAL制及其编、解码过程PAL是Phase Alternation Line（逐行倒相）的缩写。

PAL制是在对色度信号采用正交平衡调幅的基础上，将其中一个色度分量(FV分量) 进行逐行倒相，在发端周期性地(行频)改变FV分量的相序，在收端采用平均措施，以减轻传输相位误差带来的影响。

2．5．1 相位失真的慨念及影响彩色电视机的图像失真有亮度失真、饱和度失真和色调失真(几何失真不讨论) 。

其中，亮度失真主要影响景物的层次，色饱和度失真则改变颜色的深浅程度，而色调失真会造成景物的颜色改变。

这三种失真中，人眼对色调的失真最为敏感，NTSC制中，色度信号的相位失真会带来明显的色调失真。

彩电调谐不准确，多径效应及传输系统的非线性等都可能引起相位失真，实践证明，要使人眼感觉不到色调畸变，相位失真应小于±5°。

PAL制彩色电视系统，就是为解决相位敏感性而发展起来的。

返上2．5．2 PAL色度信号PAL制获得色度信号的方法，也是先将三基色信号R、G、B变换为一个亮度信号和两个色差信号，然后再用正交平衡调制的方法把色度信号安插到亮度信号频谱的间隙之间，这些与NTSC制大体相同。

不同的是，将色度信号中的FV分量进行逐行倒相，色轴不旋转。

逐行倒相规律是：第n行色度：F n= U sinωSCt + V cosωSCt，第n+1行色度：F n+1= U sinωSCt - V cosωSCt，PAL色度信号的数学表达式为：对于隔行扫描来说，奇数帧(第1，3，5，…帧)的奇数行取正号，偶数行取负号；偶数帧(第2，4，6、…帧)的奇数行取负号，偶数行取正号。

取正号的行叫NTSC行(简称N行)，取负号的行叫PAL行(简称P行) ，如图2-20所示应该指出，逐行倒相并非将整个色度信号倒相，也不是扫描方向的改变，而是将色度V分量（FV分量）的副载波相位逐行改变180°.对于任意色调的色度信号，若N行用Fn表示，P行用Fn+1表示，则P行的矢量Fn+1应该与N行矢量Fn以U轴为对称，图2-21（a）。

显像管是一种特殊的电真空器件，其电子枪主要由灯丝阴极、栅极、加速极、聚焦极、高压阳极等组成。

在我国采用的隔行扫描广播电视系统中，行频为15625Hz，场频为50Hz，帧频为25Hz。

彩色的三要素是指亮度、色调、色饱和度电视系统中选用的三基色分别是红（R）、绿（G）、蓝（B）]彩色全电视信号的组成包括亮度信号、色度信号、色同步信号、复合同步信号、复合消隐信号.在我国使用的电视系统中，图像和伴音的调制方式分别是调幅和调频高频头的基本组成包括输入回路、高频放大器、变频电路等中放通道的主要组成部分包括预中放电路、声表面波滤波器、中频放大器、视频检波器、中频AGC、ANC等。

亮度通道的组成包括色副载波陷波器、亮度延时电路、直流箝位电路、轮廓补偿电路、末级视放电路等。

伴音通道的组成包括伴音制式转换电路、伴音中放电路、伴音鉴频电路、低放电路、功放电路等扫描系统的组成包括同步分离电路、行扫描电路、场扫描电路行扫描电路的组成包括行AFC电路、行振荡电路、行推动电路、行输出电路等场扫描电路的组成包括场振荡电路、锯齿波形成电路、场推动电路、场输出电路目前国际上流行的三大彩色制式分别是PAL制、NTSC制、SECAM制NTSC制编码器的主要组成包括编码矩阵、低通滤波器、副载波振荡器、延时电路、平衡调幅器、加法器NTSC制解码器的主要组成包括带通滤波器、副载波恢复电路、同步检波器、延时电路、矩阵电路、副载波陷波器PAL制编码器与NTSC制编码器相比增加了倒相器、PAL开关等电路。

在PAL制解码器中，梳状滤波器的组成包括加法器、减法器、一行延时线电路。

PAL制解码器的组成包括亮度通道、色度通道、副载波恢复电路、解码矩阵电路在PAL制解码器中，色度通道的组成包括色度带通放大器、ACC电路、ACK 电路、梳状滤波器、同步检波器副载波恢复电路的主要组成包括色同步选通电路、压控振荡器、鉴相器、低通滤波器、PAL开关、90o移相器射频电视信号中，伴音载频比图像载频高6.5MHz。
