示波器检测全电视视频信号的波形图解

示波器：示波器是一种用途十分广泛的电子测量仪器。

它能把肉眼看不见的电信号变换成看得见的图像，便于人们研究各种电现象的变化过程。

示波器利用狭窄的、由高速电子组成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点（这是传统的模拟示波器的工作原理）。

在被测信号的作用下，电子束就好像一支笔的笔尖，可以在屏面上描绘出被测信号的瞬时值的变化曲线。

利用示波器能观察各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等等。

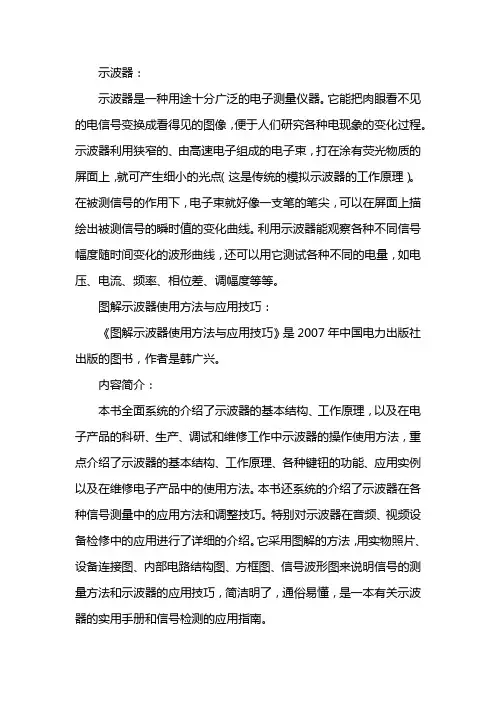

图解示波器使用方法与应用技巧：《图解示波器使用方法与应用技巧》是2007年中国电力出版社出版的图书，作者是韩广兴。

内容简介：本书全面系统的介绍了示波器的基本结构、工作原理，以及在电子产品的科研、生产、调试和维修工作中示波器的操作使用方法，重点介绍了示波器的基本结构、工作原理、各种键钮的功能、应用实例以及在维修电子产品中的使用方法。

本书还系统的介绍了示波器在各种信号测量中的应用方法和调整技巧。

特别对示波器在音频、视频设备检修中的应用进行了详细的介绍。

它采用图解的方法，用实物照片、设备连接图、内部电路结构图、方框图、信号波形图来说明信号的测量方法和示波器的应用技巧，简洁明了，通俗易懂，是一本有关示波器的实用手册和信号检测的应用指南。

本书适合从事电子产品的科研、生产、调试和维修的技术人员，以及大专院校的师生及业余爱好者。

作者简介：韩广兴韩广兴韩广兴男，1942年3月生，天津人。

教授。

毕业于解放军外语学院电子专业。

现任天津广播电视大学摄录技术中心主任，系中国电子学会高级会员、现代教育技术分会常务委员、教育部电子信息行业指导委员会委员、《电视机杂志》主编。

主要业绩：长期在教学科研第一线，从事电子信息技术远程教育和高等职业教育。

常年在中国教育电视台和中央电视台进行音频、视频数字产品新技术讲座。

1995年被中国科协授予优秀教师称号。

1997获电子工业出版社优秀著作者奖。

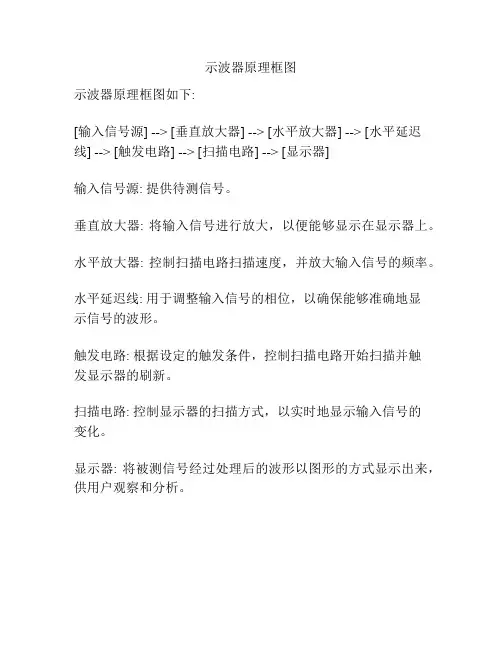

示波器原理框图
示波器原理框图如下:
[输入信号源] --> [垂直放大器] --> [水平放大器] --> [水平延迟线] --> [触发电路] --> [扫描电路] --> [显示器]
输入信号源: 提供待测信号。

垂直放大器: 将输入信号进行放大，以便能够显示在显示器上。

水平放大器: 控制扫描电路扫描速度，并放大输入信号的频率。

水平延迟线: 用于调整输入信号的相位，以确保能够准确地显
示信号的波形。

触发电路: 根据设定的触发条件，控制扫描电路开始扫描并触
发显示器的刷新。

扫描电路: 控制显示器的扫描方式，以实时地显示输入信号的
变化。

显示器: 将被测信号经过处理后的波形以图形的方式显示出来，供用户观察和分析。

示波器测量波形的方法
示波器测量波形的方法有以下几种：
1. 直接测量：将被测信号通过探头连接到示波器的输入端口，示波器会将信号显示在屏幕上。

通过观察屏幕上的波形形状、幅度等参数来测量信号特征。

2. 垂直测量：示波器可以直接测量信号的峰值、峰峰值、平均值等参数。

可以通过调整示波器的垂直缩放和偏移来获得所需的测量结果。

3. 水平测量：示波器可以测量信号的时间间隔、频率、周期等参数。

可以通过调整示波器的水平缩放和偏移来获得所需的测量结果。

4. 利用光标：示波器可以使用光标功能对波形进行精确测量。

可以使用峰值光标、时间光标等对波形的一些特性进行测量。

5. 自动测量功能：示波器通常还有一些内置的自动测量功能，可以自动测量信号的各种参数，如峰值、频率、占空比等。

这种方法可以快速获取信号的基本特性。

值得注意的是，示波器的精度和测量方法与示波器的型号、规格以及信号的性质等因素有关，使用示波器时需要根据具体情况选择合适的测量方法。

示波器测量视频信号触发Tektronix TDS2024B数字示波器视频信号触发现在测试一台医疗设备中的视频电路，需要显示视频输出信号。

视频输出为NTSC 标准信号。

使用视频触发来获得稳定的显示。

说明：多数视频系统使用75 欧姆电缆线路。

示波器输入端不能直接端接到低阻抗电缆上。

要避免由于负载不当和因反射而引起的幅度误差，可在信号源的75 欧姆同轴电缆与示波器BNC 输入之间放置一个75 欧姆的馈通终接器（Tektronix 部件号011-0055-02 或同类产品）。

Tektronix TDS2024B数字示波器视频场触发自动: 要在视频场上触发，请按照以下步骤操作：1. 按下“自动设置”（AUTOSET）按钮。

“自动设置”完成后，示波器显示与“所有场”同步的视频信号。

示波器在您使用“自动设置”功能时设置“标准”选项。

1. 按下“自动设置”菜单中的“奇数场”或“偶数场”选项按钮，以便只与奇场或偶数场同步。

手册: 此方法所需步骤更多，但对于视频信号可能是必需的。

要使用手动方法，请执行以下步骤：1. 按下“CH1菜单”（CH 1 MENU）按钮。

2. 按下“耦合” ►“交流”。

3. 按下触发菜单（TRIG MENU）按钮可看到“触发菜单”。

4. 按下顶部的选项按钮，选择“视频”。

5. 按下“信源” ► CH1。

6. 按下“同步”选项按钮，然后选择“所有场”、“奇数场”或“偶数场”。

7. 按下“标准” ► NTSC。

8. 旋转水平的“秒/格”（SEC/DIV）旋钮以查看整个屏幕上的完整场。

9. 旋转垂直的“伏/格”（VOLTS/DIV）旋钮，确保整个视频信号都出现在屏幕上。

Tektronix TDS2024B数字示波器视频行触发自动: 也可观看场中的视频行。

要在视频行上触发，请执行以下步骤：1. 按下“自动设置”（AUTOSET）按钮。

2. 按下顶部的选项按钮，选择“行”以便与扫描线同步。

（“自动设置”菜单包括“扫描线”和“线数”选项。

级阶梯亮度视频信号反映黑白图像的八级亮度层次，见图1。

色度信号是以4.43(4.43361875)MHz的彩色副载波调制的。

V、U信号以90°的相位差正交平衡调制在副载波上，V、U的调制信号FV、FU混合成色度信号C，其中的FV是逐行倒相的。

彩色信号是既调幅又调相的。

调幅中，信号的平均直流电平反映亮度，交流幅度反映色饱和度（色饱和度为0时，副载波幅度为0；色饱和度增大，副载波幅度增大）。

调相中，副载波的相位反映彩色的色调（不同的颜色）。

色度信号的波形见图2。

我们用普通示波器可以观测视频信号的频率、幅度、波形，但是相位却不易观测到。

为了方便观测彩色信号的波形，我们通常采用八彩条的视频信号，波形见图3。

八彩条信号的八阶梯直流电平代表白到黑的八级亮度。

白、黄、青、绿、紫、红、蓝、黑共八条彩条是由于红、绿、蓝三基色在八彩条的特定位置出现：绿色在1、2、3、4，红色在1、2、5、6，蓝色在1、3、5、7。

由于相邻的重合，形成特有的波形：绿每行一脉冲，红每行二脉冲，蓝每行四脉冲。

绿、红、蓝信号（彩色解码输出）波形见图4、图5、图6。

彩色信号C经梳状滤波器分离的FV、FU再经同步检波得出的色差信号R-Y、B-Y，也有特定的波形，见图7、图8。

检测彩电时，输入八彩条信号，看屏幕上的颜色是否和标准相对应；还可以用示波器观看R-Y、B-Y及G、R、B信号的特定波形，就可以判别电视机的视频、彩色解码电路是否正常（不必看色副载波的相位）。

彩色视频信号的解码过程见图9。

近期的电视机采用了大规模集成电路，图9中的一些电路都集成到集成电路内部。

多制式、多种输入、画中画、倍频数字处理等电路，令信号流程复杂化，但是一般都可以找出Y、C、V（R-Y）、U（B-Y）、R、G、B等基本信号及波形。

为了方便观察信号的波形，各种电视维修图纸上标注的信号波形大多以八彩条信号输入时在各部位所测的波形。

3．消隐信号视频信号除了传送图像信号，还传送消隐信号。

电视视频信号波形、标准及说明.分类：视频开发其他基础知识2011-01-22 11:57 1156人阅读评论(2) 收藏举报——本文主要以ET521-F1产生信号和用ET 521A测量波形一．彩色全电视信号(复合视频信号CVBS)简述1．视频信号视频信号包括图像信号（正程）和消隐信号（逆程）。

我国的彩色电视视频信号采用PAL制式。

视频信号是以扫描方式传送的，信号扫描每秒25帧（完整的一幅图像），每帧625行，分为奇数行和偶数行两场的隔行扫描——即每秒50场，每场312.5行。

图像信号在扫描的正程，扫描方向是由左至右、由上至下。

奇数行的场的首行在屏幕的左上端起始，末行在屏幕下方中间结束；偶数行的场的首行在屏幕上方中间开始，末行在屏幕的右下端结束；两场的扫描行穿插组成完整的一帧图像。

就是说相邻两场信号的起始、结束的相位是不一样的。

场扫描频率为50Hz，周期为1/50 s=20ms；行扫描频率为25×625（50×312.5）=15625Hz，周期为1/15625 s=64μs。

视频信号的标称视频带宽度为6MHz（亮度细节的最高频率为6MHz）。

扫描的返回——逆程与正程的扫描方向相反，形成行消隐和场消隐信号。

2．图像信号图像信号包括亮度信号Y和色度信号C。

色度信号C解码为V和U信号。

单独以Y信号得到的是黑白图像；Y和U、V信号经矩阵变换还原为红（R）、绿（G）、蓝（B）三基色信号，再混色显示为彩色图像。

色差信号（R-Y、B-Y）即基色与亮度信号差值的信号。

V信号即经过压缩的红色差信号，V=0.877(R-Y)；U信号即经过压缩的蓝色差信号，U=0.493(B-Y)。

有时也用R-Y、B-Y来分别表示V、U信号。

由于有Y=0.3R+ 0.59G+0.11B(0.299R+ 0.587G+0.114B)的关系,传送Y、R-Y、B-Y信号时，G信号就含在Y信号中间了。

亮度信号在电视的高频信号中是调幅的，视频信号中不同的平均直流电平表示不同的亮度级别。

实验示波器观测信号波形示波器是一种用途广泛的电子测量仪器，它能把肉眼看不见的电信号变换成看得见的图像，便于人们研究各种电现象的变化过程。

根据示波器对信号的处理方式，可将示波器分为模拟示波器和数字示波器。

本实验主要使用数字示波器。

一、实验目的1.理解示波器的基本显示原理；2.熟悉示波器的常用功能，并使用示波器观察信号电压的波形；3.学会用示波器测量交、直流信号电压的峰值和频率；4.学会用示波器观察李萨如图形。

二、实验仪器DS2072A型数字示波器，DG4062型函数信号发生器等。

图1-1 DS2072A型数字示波器图1-2 DG4062型函数信号发生器三、实验原理(一)示波器显示波形原理示波器上的波形是Y轴和X轴输入电压共同作用的结果。

Y轴输入正弦波，X轴输入锯齿波，则屏幕上显示正弦波。

现举例说明示波器是如何扫描出被测波形的。

如图2所示，设垂直偏转板（即Y轴）上加一正弦电压U y，水平偏转板（即X轴）上加一锯齿波电压U x，二者周期相同（T x= T y）。

在t=0时刻，U x=U y=0，光点在屏上A点（称为起扫点）；在t=c时刻，U y随时间上升到最大值U ym，到达图（a）中Y方向的C y点，U x增加到U xc，到达图（b）中X方向的C x点，两者合成使光点运动到图（c）中的C点；在t=e时刻，U y的值下降到0，到达图（a）中Y方向的E y点，U x增加到U xe，到达图（b）中X方向的E x点，两者合成使光点运动到图（c）中的E点；在t=g，i时，两者合成，使光点分别运动到图（c）中的G点和I点。

在i时刻U x由U xi突然变为0，而U y不变，则光点由图（c）中的I 点突然反跳回原起扫点A，完成一次扫描。

以后不断重复这样一个过程，使屏上显示出一个稳定的正弦波形。

这样一个正弦波形，实质上是沿Y轴方向的简谐运动与沿X轴方向的匀速运动合成的一种合运动。

图2 示波器显示波形原理当T x = 2T y 时，则合成的是2个正弦波形。

用矢量示波器监测视频信号的色度人类的眼睛在观察颜色时是主观的，并可能受到多种因素的干扰，因此，精确判断电视信号中的颜色是否被准确输出的方法就是使用矢量示波器进行测量。

矢量示波器的主要功能是以矢量的形式测量电视信号中的色度信号或色度分量，是对彩条信号、视频信号及传输信道质量监测不可缺少的仪器之一，也是电视台内检验多路信号源在进入切换台等设备之前相位是否一致的主要手段。

矢量示波器能将正交平衡调制的色度信号显示于极坐标中，可以借此监测色度信号的相位和幅度，并可测出微分增益DG、微分相位DP的失真情况，矢量示波器中的矢量大小（也就是距离中心的距离）代表饱和度，矢量的相位（与水平的B-Y轴所成的角度）代表色调。

若某种颜色在矢量示波器上形成的斑点离中心越近，说明它的色度信号越弱，即饱和度就越小（或越接近白色）；离中心越远，则说明颜色越饱和（颜色较浓）。

颜色可以是黑色及非常饱和的，或是明亮及不饱和的，故不管是黑色还是白色，它们的颜色都位于测试图的中央。

色度信号的饱和度过高将会引起色彩的溢出而影响画面色彩的真实感及清晰度，过低将使画面色彩变淡；色度信号的相位偏差将会引起偏色，从而影响色彩还原的准确性。

有R，G，B，Mg，Cy和Yl的6个“田”字形小方框，分别表示彩色电视信号中的3种原色：红色（Red）、绿色（Green）、蓝色（Blue），及对应的3种补色：青色（Cyan）、品红色（Magenta）和黄色（Yellow）。

当播放标准的75％彩条时，彩条中的原色和对应的补色等形成的斑点应出现在刻度盘对应的标有字母的方框中。

各色点的矢量幅度和相位均以田字格内的十字交*点为准，向外超出的表示有±5％的幅度和±3％相位误差，超出大角框表示有±20％的幅度和±10％相位误差。

与标有字母方框相邻的方框，表示该种颜色具有100％的饱和度。

正常的视频图像在示波器中形成的矢量幅度一般不应超出以上6个色点形成的多边形区域。

示波器检测视频信号
操作规程
1、打开示波器电源，将示波器探头接在视频头上，探针
夹在视频线的芯线上，探头夹接在视频线的屏蔽层上。

2、按下示波器的RUN CONTROL区的AUTO键，示波
器将自动设置水平轴和垂直轴的档位，水平轴的档位一般为10us，垂直轴的档位一般为200mV。

一般情况下，按下示波器的RUN/STOP键，示波器的屏幕上将显示一到二周期的视频信号波形，若视频信号波形效果不是很好，调整VERTICAL区和HORIZONTAL区的SCALE 水平和垂直档位，使波形处于最佳视图。

3、然后按MENU区的Cursor键，按MENU ON/OFF下
面的第一个键，设置光标模式为追踪，按MENU ON/OFF 下面的第4和第5个按键，即可调整光标A和B的位置。

4、波形波形中同步信号的波形幅度测量图如下。

从图中可以看到同步信号波形幅度约为320mV。

5、信号波形中视频信号的波形幅度测量图如下。

从图中可以看到信号波形中视频信号幅度在576mV和880mV之间波动。

常州市佐安电器有限公司 2010年11月02日。

示波器信号波形的分析特性与应用2008/3/19/10:51来源：EEFOCUS示波器本质上是一种图形显示设备，它描绘电信号的图形曲线。

在大多数应用中，呈现的图形能够表明信号随时间的变化过程：垂直（Y）轴表示电压，水平（X）轴表示时间。

有时称亮度为Z轴。

（参看图2。

）这一简单的图形能够说明信号的许多特性，例如：信号的时间和电压值振荡信号的频率信号所代表电路的“变化部分”信号的特定部分相对于其他部分的发生频率是否存在故障部件使信号产生失真信号的直流值(DC)和交流值(AC)信号的噪声值和噪声是否随时间变化点击此处查看全部新闻图片理解波形和波形的测量通常把随时间重复的模式称为波，声波、脑电波、海浪、电压波形都具有重复的特点。

示波器测量的是电压波形。

波的周期是波动重复的部分。

波形是波的图形表现形式。

电压波形描述水平方向的时间和垂直方向的电压。

波形能够揭示信号的许多特性。

当看到波形的高度变化，则表示电压值在变化。

当看到的是平坦的水平线，则表示在一段时间内，信号没有变化。

平直斜线表示线性变化，电压以恒定的斜率上升或下降。

波形中的尖角指示的是突然的变更。

图3提供出普通波形图，而图4展示出这些普通波形的来源。

示波器点击此处查看全部新闻图片波的类型大多数波都属于如下类型：正弦波方波和矩形波三角波和锯齿波阶跃波和脉冲波周期和非周期信号同步和异步信号复杂波正弦波有几个原因说明正弦波是基本波形。

它具有和谐的数学特性，这与您高中在三角学课程中学习到的正弦函数曲线的形状一样。

房间墙角的电源出口输出的电压值也如同正弦波那样变化。

信号发生器振荡电路产生的测试信号通常就是正弦波。

大多数AC电源产生的是正弦波。

（AC表示的是交流，实际上电压值也在改变。

DC表示的是直流，同时意味着稳定的电流和电压，电池产生的就是DC。

）衰减的正弦波是振荡电路产生的特殊实例，它随时间而衰减。

图5是正弦波和衰减的正弦波的示例。

方波和矩形波方波是另一种常见的波形。

示波器检测全电视视频信号的波形图解彩电维修更是示波器用武之地, 图①②③是全电视视频信号的波形, 这种波形贯穿图像通道的全过程。

对有光栅有伴音而无图像的故障此波形的有无处就是故障所在点。

图④是场输出波形, 当光栅出现异常是此波形将有明显变形。

最下边是三幅波形图和对应的电视屏幕图像场畸形⑤是行输出变形, 一般情况下不要测行管集电极,以免击穿探头。

可测低压绕组的输出端,也可在 1比 10衰减探头后再接一个 9M 的电阻去测试。

图⑩是行振荡电路输出的行激励波形。

当行输出波形变成图 11波形时多是行激励不足,行管发热温升快,易烧坏。

图 12是高压包局部短路的波形。

图⑥是晶体振动器的波形,在示波器频率指标不够时看到的是一条亮带。

它是判断 CPU 是否工作的主要依据。

图⑦是开关电源开关管集电极的波形,是判断电源是否振荡的基本条件。

如波形上沿有毛刺将导致开关变压器支支响和开关管损坏。

图⑧是沙堡脉冲波形, 它是由三个作用不同的脉冲组合而成, 在场频时将观察不到它的全貌。

它的有无将影响视频信号的色彩和亮度处理。

图⑨是视放尾板上三个电子枪阴极的波形, 与一些图纸上所标波形不一样, 因图纸所标是彩条信号的波形,这是电视图像的信号波形。

笔者最近将 ET521A 及健伍 CS-4035模拟 (40M示波器进行了实际波形测试,并拍下了一些彩电波形供大家参考。

健伍 CS-4035为带宽 40MHz 的实时模拟示波器, 属典型的手动调节(无 CRT 读出功能测试示波器,其所有测试均需手动调节, 需对水平扫描速度、垂直灵敏度、同步电平等控制功能进行适当调节方能获得稳定合适的波形显示,由于其采用屏幕为 8*10cm内刻度高亮度示波管进行波形显示, 故而扫描线亮度清晰度高, 内设有电视行场同步触发滤波通道, 能方便观察到稳定的行场同步电视信号波形, 是比较适合的常用模拟示波器。

ET521A 波形测量采用数字取样、液晶显示, 显示采用几秒刷新一次, 方便人眼观察, 当波形变化较多时, 其显示的波形在显示一种波形后, 下一次显示的波形又会有所不同, 初次接触到的该类显示方式的朋友会不习惯,感觉到波形老是一跳一跳的, 实际上是示波表在捕捉动态波形,进行静态显示, 此时更能观察到波形的各个细节;当测量的波形为稳定而变化很小的信号时,则显示波形的稳定性与 CRT 模拟示波器显示无多大差别的,以上是笔者对数字示波表测量显示的粗浅理解,请大家多多指教。
