单臂直流电桥的使用方法

QJ23型直流单电桥的使用、校验步骤及误差计算(一) QJ23型直流单电桥使用说明1 •面板介绍箱式单臂电桥的形式多样，本实验用QJ23型携带式直流单臂电桥，下图为其面板配置图。

各部分名称如下：⑴检流计，其上有机械调零器；⑵外接表计接线柱；③表计选择开关；⑷比例臂旋钮R1/R2，有七种选择：0.001, 0.01, 0.1，1，10，100，1000；⑸电源选择开关；⑹外接电源接线柱；⑺R3旋钮由四个盘共同构成，分别代表个位，十位, 百位，千位；⑻检流计按钮开关；⑼电源按钮开关；⑽待测电阻R X⑼ ⑻ ⑽2•使用方法(1)调零，检流计零点调节；(2)在仪器底部电池盒中装上3节1号干电池串联，或在外接电源接线柱“B夕卜”上接入4.5伏的直流电源，并将“电源选择”开关拔向相应位置。

(3)连线，将被测电阻R X的两端接到单臂电桥的相应两个接线柱上。

(4)预置，依据(1 )待测电阻R X的估计值，(2) R3的最高位(千位)不能为零，设置R1/R2旋钮和R3旋钮的初始值；(5) _______________________________ 当测量电阻时，应先按“ B ”后按“ G ”按钮，并调节读数盘 R b ,使电流计重新 回到“ 0”位。

断开时应先放“ G ”后放“ B ”按钮。

注意：一般情况下， “B ”按钮应间歇使 用。

此时电桥已处平衡，记录 R I /R 2= , R3= ;而被测电阻R X 为R X = R 1/R 2 X( R 3)欧(6)测灵敏度 S ,调节R 3,使检流计指针左偏(或右偏) 3R3=, z\n =,S(7) 检查数据，整理仪器。

(8) 使用完毕，应把“电源选择”开关拔向“外”位置上。

3■注意事项(1) .不能长时间按下按钮 B ,持续通电易使桥臂电阻升温，影响实验精度; (2) .不能长时间按下按钮 G ,否则可能烧坏检流计。

总之，要间断通电，不能连续通电。

4■数据及结果R XR 1/R 2R 3R 3'Al12345附录一：仪器描述型号 QJ23型直流电阻桥 测量范围 0Q 〜11.110M Q 倍率 量程 分辨力 准确度 X10-3 0-11.110 Q 1m Q 1% X10-2 0-111.10 Q 10m Q 0.5% X10-10-1.1110k Q 100m Q 0.1% X 0-11.110k Q 1 Q 0.1% X 10 0-111.10k Q 10 Q 0.1% X 1020-1.1110M Q100Q0.5%到5个刻度范围，记录 n5-ii.iiOM Q ik Q5%桥路电源 4.5V （3节i.5V i号电池串联）指零仪电源9V （i节6F22型叠层电池）外型尺寸(L)320mrm< (W) 280mr W (H) i70mm重量3kg备注：QJ44型直流双臂电桥，内附晶体管指零仪和能内附工作电源。

直流单臂电桥的使用方法
直流单臂电桥的使用方法
直流单臂电桥（Digital Force Balance Bridge）是一种新型测试仪器，它由电子源、功率差分器、示波器以及力传感器等部件组成，用于测量机械结构的运动特性、质量、固有频率、谐振特性、碰撞损伤等方面的参数。

下面介绍直流单臂电桥的使用方法：
一、安装环境
1、接线：将电子源、功率差分器、示波器以及力传感器进行接线，连接好各种电子元件，检查接线是否正确，确保直流单臂电桥正常工作。

2、位置：将直流单臂电桥设置在被测物体的旁边，确保被测物体不会受到外界的干扰，保证测试的准确性。

3、调试：将电子源设置好，并调试功率差分器，示波器和力传感器，使得这些部件的各项参数符合要求。

二、测量程序
1、输入信号：将所需要测试的信号输入到直流单臂电桥，并使这些信号通过功率差分器经过变换，得到测试所需要的信号。

2、调参：根据被测物体的参数，调整功率差分器、示波器以及力传感器的参数，确保测试的精度。

3、测量：通过力传感器测量被测物体的参数，并经过示波器对测量的信号进行显示，从而可以得到被测物体的运动参数。

4、结果分析：根据示波器的显示结果，对被测物体的运动参数
进行分析，从而得出测量结果。

以上就是关于直流单臂电桥的使用方法。

在使用前，需要对各个元件进行安装、接线以及调试，然后根据所测量的参数进行调参，最后通过力传感器测量完成测试，并根据示波器显示的结果分析得出结论。

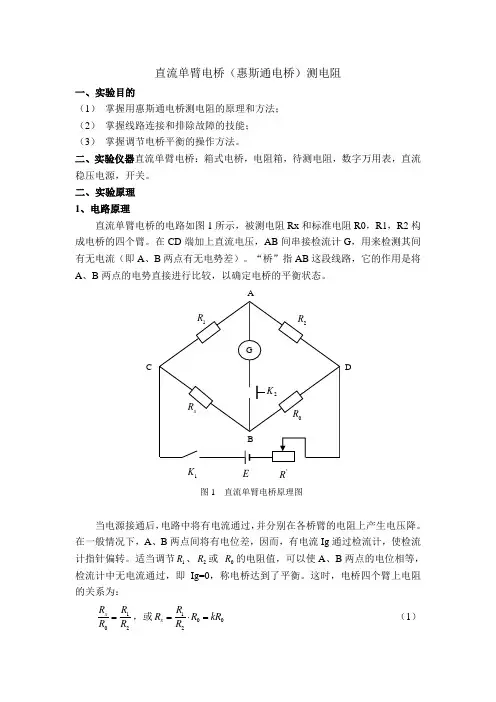

直流单臂电桥（惠斯通电桥）测电阻一、实验目的（1） 掌握用惠斯通电桥测电阻的原理和方法； （2） 掌握线路连接和排除故障的技能； （3） 掌握调节电桥平衡的操作方法。

二、实验仪器直流单臂电桥：箱式电桥，电阻箱，待测电阻，数字万用表，直流稳压电源，开关。

二、实验原理 1、电路原理直流单臂电桥的电路如图1所示，被测电阻Rx 和标准电阻R0，R1，R2构成电桥的四个臂。

在CD 端加上直流电压，AB 间串接检流计G ，用来检测其间有无电流（即A 、B 两点有无电势差）。

“桥”指AB 这段线路，它的作用是将A 、B 两点的电势直接进行比较，以确定电桥的平衡状态。

图1 直流单臂电桥原理图当电源接通后，电路中将有电流通过，并分别在各桥臂的电阻上产生电压降。

在一般情况下，A 、B 两点间将有电位差，因而，有电流Ig 通过检流计，使检流计指针偏转。

适当调节1R 、2R 或 0R 的电阻值，可以使A 、B 两点的电位相等，检流计中无电流通过，即Ig=0，称电桥达到了平衡。

这时，电桥四个臂上电阻的关系为：102x R R R R =，或1002x RR R kR R =⋅= （1）'R E 1KACD上式称为电桥平衡条件。

其中，12R k R =称为比率臂倍率，0R 称为比较臂，x R 称为测量臂。

若0R 的阻值和倍率k 已知，即可由上式求出x R 。

调节电桥平衡方法有两种：一种是保持0R 不变，调节12/R R 的比值；另一种是保持12/R R 的比值不变，调节电阻0R 。

本实验采用后一种方法，即保持12/R R 不变。

2、电桥灵敏度在实验中，检流计指零即认为电桥平衡。

因检流计的灵敏度是有限的，从而给测量带来误差。

为此引入电桥灵敏度S 的概念：xnS R ∆=∆ （2） 式中x R ∆是电桥平衡后x R 的微小改变量，n ∆是由改变量x R ∆而引起的检流计指针偏转格数。

灵敏度S 的物理意义是电桥平衡后，改变待测电阻阻值大小引起检流计指针偏转的格数。

数字直流单臂电桥安全操作及保养规程
一、安全操作
1.1 环境要求
数字直流单臂电桥需要放置在无尘、无烟、干燥、通风、温度适宜的环境内，不得暴露于阳光直射下，也不得放置在潮湿、易燃、易爆环境下。

1.2 操作前检查
在进行数字直流单臂电桥操作之前，必须对仪器进行全面检查，确保仪器符合以下标准：
•仪表正常工作
•电源线接触良好
•测试坑无任何污物
•标准器件正确、无变形等情况
1.3 操作时的安全注意事项
在数字直流单臂电桥的操作过程中，一定要注意以下事项：•严禁拆卸和改动仪器内部结构；
•严禁操作人员将手伸进测试坑；
•使用标准器件时需注意其额定值和使用寿命，如有疑问应咨询专业人士；
•操作完成后须将电源关闭，且必须等待仪器彻底冷却后再进行移动。

二、保养规程
2.1 定期清洁
数字直流单臂电桥应当保持清洁，包括外部表面和测试坑内部。

在进行清洁之前，必须断开电源，等待其完全冷却后再行操作。

2.2 良好的使用习惯
数字直流单臂电桥必须按照正确的操作流程进行使用，避免使用不当带来的磨损和故障。

2.3 注意维护
数字直流单臂电桥应按要求定期进行维护，包括清洁、保养、调校等。

2.4 防止震动和撞击
数字直流单臂电桥在移动过程中一定要注意防止震动和撞击，以免造成部件疲劳、变形等损坏。

三、结论
数字直流单臂电桥是一款精密的电子仪器，操作人员在使用时必须安全操作和保养，以确保其正常工作和延长使用寿命。

同时，也需要注意切勿破坏仪器结构，如有破损或操作异常的情况，应该及时咨询专业人士进行相关的检修和维护。

简述直流单臂电桥的使用方法
1. 直流单臂电桥使用方法
直流单臂电桥是一种常用的直流电阻测量电路，它可以测量不同类型电阻的电阻值，比如金属电阻、热敏电阻等。

使用直流单臂电桥可以精确测量电阻的值，使用步骤如下：
（1）将电阻Rb（测量对象）连接到电桥的C点；
（2）将一个已知电阻Ra（桥式电阻）连接到电桥的A点；
（3）将一个变阻器Rc（校正电阻）连接到电桥的B点；
（4）往变阻器Rc接入一定的电流，调节变阻器Rc的电阻值，调节至电桥平衡；
（5）计算Rb的电阻值，Rb=Ra*Rc/(Ra+Rc)，即可得出Rb的电阻值。

在使用直流单臂电桥测量电阻值时，应确保电桥的平衡，以避免测量结果的偏差。

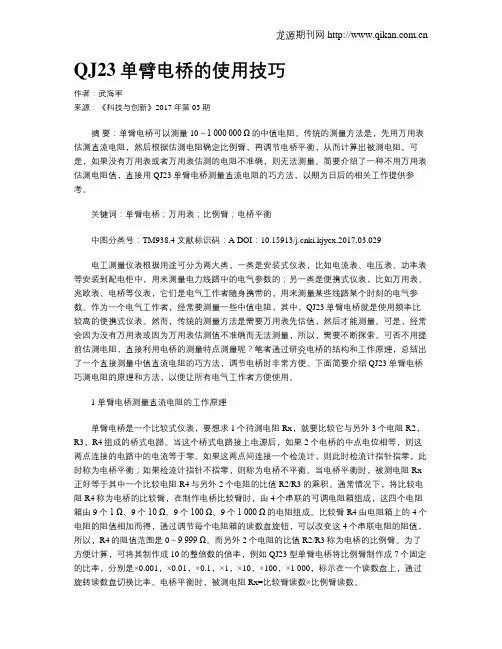

QJ23单臂电桥的使用技巧作者：武海军来源：《科技与创新》2017年第03期摘要：单臂电桥可以测量10～1 000 000 Ω的中值电阻。

传统的测量方法是，先用万用表估测直流电阻，然后根据估测电阻确定比例臂，再调节电桥平衡，从而计算出被测电阻。

可是，如果没有万用表或者万用表估测的电阻不准确，则无法测量。

简要介绍了一种不用万用表估测电阻值，直接用QJ23单臂电桥测量直流电阻的巧方法，以期为日后的相关工作提供参考。

关键词：单臂电桥；万用表；比例臂；电桥平衡中图分类号：TM938.4 文献标识码：A DOI：10.15913/ki.kjycx.2017.03.029电工测量仪表根据用途可分为两大类，一类是安装式仪表，比如电流表、电压表、功率表等安装到配电柜中，用来测量电力线路中的电气参数的；另一类是便携式仪表，比如万用表、兆欧表、电桥等仪表，它们是电气工作者随身携带的，用来测量某些线路某个时刻的电气参数。

作为一个电气工作者，经常要测量一些中值电阻，其中，QJ23单臂电桥就是使用频率比较高的便携式仪表。

然而，传统的测量方法是需要万用表先估值，然后才能测量。

可是，经常会因为没有万用表或因为万用表估测值不准确而无法测量，所以，需要不断探索。

可否不用提前估测电阻，直接利用电桥的测量特点测量呢？笔者通过研究电桥的结构和工作原理，总结出了一个直接测量中值直流电阻的巧方法，调节电桥时非常方便。

下面简要介绍QJ23单臂电桥巧测电阻的原理和方法，以便让所有电气工作者方便使用。

1 单臂电桥测量直流电阻的工作原理单臂电桥是一个比较式仪表，要想求1个待测电阻Rx，就要比较它与另外3个电阻R2，R3，R4组成的桥式电路。

当这个桥式电路接上电源后，如果2个电桥的中点电位相等，则这两点连接的电路中的电流等于零。

如果这两点间连接一个检流计，则此时检流计指针指零，此时称为电桥平衡；如果检流计指针不指零，则称为电桥不平衡。

当电桥平衡时，被测电阻Rx 正好等于其中一个比较电阻R4与另外2个电阻的比值R2/R3的乘积。

直流单臂电桥的使用方法
1. 使用前，调节调零器使指针指在零位。

2．用万用表欧姆挡估计被测电阻的大致数值。

3．根据被测电阻估计值选择适当的比例臂，使比较臂的四挡电阻都能被充分利用，从而提高测量准确度。

①用万用表测量的被测电阻估计值约为几Ω（1位数）时，应选用
0.001的比例臂；
②被测电阻估计值为几十欧姆（2位数）时，应选用0.01的比例臂；
③被测电阻为几百欧姆，应选用0.1的比例臂；
④被测电阻为几千欧姆时，应选用1的比例臂。

4．测量中在接入被测电阻时，应采用较粗较短的导线，并将接头拧紧，以减小接线电阻和接触电阻。

5．当测量电感线圈的直流电阻时，应先按下电源按钮B，再按下检流计按钮G。

6．调节比较臂电阻。

7．读数，被测电阻＝比例臂读数×比较臂电阻。

8．电桥使用完毕，测量完毕，应先松开检流计按钮G，后松开电源按钮B，然后拆除被测电阻，最后将检流计锁扣锁上。

电桥的使用技巧（此处已添加圈子卡片，请到今日头条客户端查看）电桥是利用比较法测量电路参数的仪器，具有很高的准确度和灵敏度。

它可以用来测量电阻、电容、电感和电路的参数。

电桥可分为测量电容、电感等交流参数的交流电桥和测量电阻等直流参数的直流电桥两种类型。

其中直流电桥又可分为单臂电桥和双臂电桥两种。

单臂电桥直流单臂电桥又称作惠斯登电桥，是一种测量1Ω以上中值电阻的比较精密的测量仪器。

单臂电桥的测量原理如图2.1所示。

在此以QJ23a型直流单臂电桥为例，介绍它的结构和使用方法。

图2.1中，被测电阻Rx和R2、R3、R4这3个已知电阻连接成四边形。

4个电阻的连接点a、b、c、d称为电桥的顶点;由这4个电阻组成的支路ac、cb、ad、bd 称为桥臂。

在电桥的a、b 两个顶点之间(一般称为电桥输入端)接一个直流电源，而在电桥的c、d两个顶点之间(一般称为电桥输出端)接一个指零仪(检流计)。

当电桥电源接通之后，调节桥臂电阻R2、R3和R4，使c、d两个顶点的电位相等，即指零仪两端没有电位差，其电流Ig=0，这种状态称为电桥平衡。

当电桥平衡时，有：图2.1 单臂电桥的电路原理图式(2-1)中，R2/R3称为电桥的比率臂，电阻R4称为比较臂。

当电桥平衡时，可以由R2、R3和R4的电阻值求得被测电阻Rx。

为读数方便，制造时，使R2/R3的值为十进制倍数的比率，如0.1、1.0、10、100 等。

这样，Rx便为已知量R4的十进制倍数，便于读取。

用电桥测电阻实际上是将被测电阻与已知的标准电阻进行比较来确定被测电阻值，只要比率臂电阻和比较臂电阻R2、R3和R4足够精确，Rx 的测量准确度也就比较高。

直流单臂电桥的准确度分为0.01、0.02、0.05、0.1、0.2、0.5、1.0、2.0共8个等级。

由于式(2-1)是根据Ig=0得出的结论，所以指零仪必须采用高灵敏度的检流计，以确保电桥的平衡条件，从而保证电桥的测量精度。

教学设计电桥的测量原理：【电脑板书】被测电阻=比率臂ｘ比较臂4、直流单臂电桥的简介【教师活动】【电脑投影：QJ23型直流单臂电桥的外观图片】请大家结合实物观察电桥的组成。

【电脑板书】 1、比较臂：4个档位，每个转盘有9个完全相同的电阻组成，分别构成可调电阻的个位、十位、百位和千位，总电阻从0---9999欧变化，所以电桥的测量范围为1---9999000欧姆。

2、比例臂：有7个档，即 ⨯0.001 ⨯0.01 ⨯0.1 ⨯1 ⨯10 ⨯100 ⨯1000 3、检流计G （调零）：根据指针偏转，调节电桥平衡 4、按钮：电源按钮B (可以锁定) 、 检流计按扭G (点接)5、被测臂：接线端子R X 用于接被测电阻“内、外”接线柱：内接――锁检流计指针 外接――可以测量电桥的原理要求学生在教师的指导下，自主探究电桥的工作原理。

但推导过程只作一般了解。

学生熟悉电桥的面板结构和各部分组成的作用，可以更好的规范使用电桥。

了解内部构造和工作原理有助于学生更好的掌握电桥的使用通过PPT 展示QJ23型直流单臂电桥的外观图片让学生更直观的了解直流单臂电桥，为以后的实践操作课做好知识储备与兴趣。

5、电桥的使用方法【电脑详细板书】1、先将检流计的锁扣打开（内外），调节调零器把指针调到零位。

2、估计被测电阻的大小，选择适当的桥臂比率，使比较臂的四档都能被充分利用。

这样容易把电桥调到平衡，并能保证测量结果的4位有效数字。

3、把被测电阻接在“x R”的位置上。

要求用较粗较短的连接导线，并将漆膜刮净。

接头拧紧，避免采用线夹。

因为接头接触不良将使电桥的平衡不稳定，严重时可能损坏检流计。

4、先按电源按钮B，（锁定）再按下检流计的按钮G（点接）。

5、调整比较臂电阻使检流计指向零位，电桥平衡。

若指针指“+”，则需增加比较臂电阻，针指向“-”，则需减小比较臂电阻。

6、读取数据：比较臂⨯比率臂=被测电阻7、测量完毕，先断开检流计按钮，在断开电源按钮，然后拆除被测电阻，再将检流计锁扣锁上，以防搬动过程中损坏检流计。

河南经贸高级技校实习教案实习地点：数控机床维修实训室104 教学课题一：单臂直流电桥测电阻 目的要求：1.理解单臂电桥测量原理2.掌握Q23型直流单臂电桥使用方法 重点及难点：Q23型直流单臂电桥使用方法 实习操作内容：一、单臂电桥测量原理（惠斯登电桥）电路图如图所示按下电源按钮S BS G ,接通电桥, 检流计G 指针向左或向右偏转，调节变阻器R ，使检流计G 指零，此时电桥处于平衡状态: U CD =0U AC =U AD U CB =U DB设流过RX 和R 的电流为IX, 流过R1和R2的电流为I1. 则 I X R X =I 1R 1, I X R=I 1R 221R R RR X 即 R X =21R R R=KR ， K=21R R 叫比例臂 ，R 叫比较臂电桥的平衡条件是：电桥的两对臂电阻的乘积相等。

单臂电桥的用途：主要用于精确测量1Ω以上电阻（线圈或电阻性负载）。

二、Q23型直流电桥面板比例臂倍率档位 测量范围 比例臂倍率档位 测量范围 ×0.001档 几Ω ×10档 几十K Ω ×0.01档 几十Ω×100档 ×100档 几百K Ω ×0.1档 几百Ω ×1000档 几M Ω ×1档 几K ΩR X =K （＿×1000+＿×100+＿×10+＿×1）三、Q23型单臂电桥使用方法1. 打开检流计机械锁扣，将外接电源端口短接。

2. 调整检流计机械零位，3. 用万用表估测待测电阻阻值，预置电桥比例臂和比较臂。

（×1000档不能为零）4. 用短粗导线接入被测电阻。

例如Rx =18Ω（标称）Rx=0.01×（1×1000＋8×100＋0×10＋0×1）Rx =270Ω（色环）Rx=0.1 ×（2×1000＋7×100＋0×10＋0×1）5.调整测量通电时，先按下电源按钮B后，后按下检流计按钮G断电时，先松开G，后松开B若检流计指针向“＋”方向偏转，应增大面板读数（比较臂）若检流计指针向“-”方向偏转，应增大面板读数（比较臂）指针偏转较快时说明面板值偏离实际值较多，指针偏转较慢时面板值偏离实际值较少；6.电桥调节平衡时，检流计指零，，待测电阻等于电桥预置读数RX=K（＿×1000+＿×100+＿×10+＿×1）7.测量结束应及时撤去待测电阻和电池，锁上检流计机械锁扣。
