直流双臂电桥使用

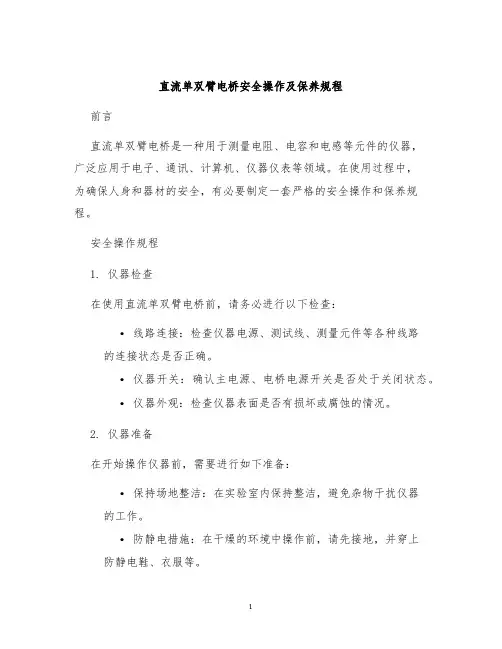

直流单双臂电桥安全操作及保养规程前言直流单双臂电桥是一种用于测量电阻、电容和电感等元件的仪器，广泛应用于电子、通讯、计算机、仪器仪表等领域。

在使用过程中，为确保人身和器材的安全，有必要制定一套严格的安全操作和保养规程。

安全操作规程1. 仪器检查在使用直流单双臂电桥前，请务必进行以下检查：•线路连接：检查仪器电源、测试线、测量元件等各种线路的连接状态是否正确。

•仪器开关：确认主电源、电桥电源开关是否处于关闭状态。

•仪器外观：检查仪器表面是否有损坏或腐蚀的情况。

2. 仪器准备在开始操作仪器前，需要进行如下准备：•保持场地整洁：在实验室内保持整洁，避免杂物干扰仪器的工作。

•防静电措施：在干燥的环境中操作前，请先接地，并穿上防静电鞋、衣服等。

•充分预热：如果仪器需要预热，请确保它已经预热充分。

3. 操作技巧•调零：在进行测量前，务必进行调零操作。

调零操作的目的是去除电桥和电缆中的残余电荷，保证测量精度。

•操作步骤：按照操作手册，正确进行仪器的操作步骤，不要随意增加或删除任何步骤。

•注意测量范围：在测量时，应该按照规定的测量范围进行测量，避免因过大或过小的测量范围导致数据异常。

•避免碰撞：在操作过程中，应该避免碰撞、震动等情况，以免影响仪表精度或导致仪器损坏。

4. 安全注意事项•绝缘电压：在使用直流单双臂电桥时，要注意与地的绝缘电压是否符合标准，避免电击事故。

•电解液：直流单双臂电桥中使用的电解液腐蚀性较强，使用过程中要小心操作，避免意外溅出。

•线圈温度：在长时间使用过程中，电桥线圈会发热，温度有时会超过摄氏50度，请避免触摸线圈或在靠近的地方放置易燃的物品。

保养规程1. 日常保养•清洗：仪器在使用过后，需要及时清洗并擦干表面，并尽可能避免与水接触。

•维护：定期检查各个接口，尤其是电缆接头是否松动，检查电池电压是否符合标准。

•切勿拆卸：除了仪器使用指南中允许自行维护的部件外，请勿自行拆卸电桥仪器，以免影响其工作性能。

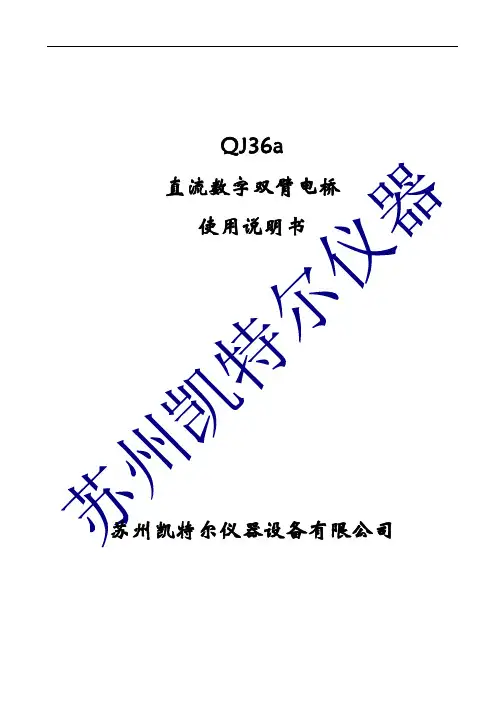

QJ36a直流数字双臂电桥使用说明书苏州凯特尔仪器设备有限公司一、用 途QJ36a直流数字双臂电桥是一种由高稳定精密恒流源、带自校的高精度数字电压表和CPU微处理器组成的5位半台式数字式直流电阻测试仪，其测量结果用6位VFD荧光显示。

该仪器具有价格低廉、测量精度高、性能稳、使用方便等特点，它适用于测量各种电线、电缆的电阻值、各类线圈、电动机、变压器绕组的电阻，特别是具有自校功能（用户备用BZ3标准电阻，就可以校准），提高仪器的精度，省去了操作人员的送检时间。

因此该仪器广泛应用工厂、科研单位的工作场地和实验室。

二、技术指标2．1 使用条件：2．1．1环境温度：20±15℃（校准温度：20±1℃）2．1．2相对湿度：不大于75％RH2．1．3供电电源：220V±10%，50Hz±1Hz2．1．4无剧烈震动和机械冲击2．1．5环境周围无强电磁场干扰2．1．6空气中不含腐蚀气体、灰尘和有害杂质2．1．7通风条件良好2．1．8总技术指标型号QJ36a直流数字双臂电桥测量范围0.001μΩ-200Ω七档量程最小分辨力0.001μΩ量程测量范围分辨力测试电流（可换向）准确度等级电流倍率200μΩ 0-199.999μΩ 0.001μΩ ±10A0.2% 0.707/1/1.414 2 mΩ 0-1.99999mΩ 0.01μΩ ±10A 0.1% 0.707/1/1.414 20 mΩ 0-19.9999mΩ 0. 1μΩ ±1A 0.05% 0.707/1/1.414 200 mΩ 0-199.999mΩ 1μΩ ±0.1A 0.05% 0.707/1/1.414 2Ω 0-1.99999Ω 10μΩ ±0.01A 0.05% 0.707/1/1.414 20Ω 0-19.9999Ω 100μΩ ±1 mA 0.05% 0.707/1/1.414 200Ω 0-199.999Ω 1mΩ ±0.1mA 0.05% 0.707/1/1.414 显示5½ 荧光显示电源220V供电功耗25W尺寸(W)450 mm×(H)150 mm×(D)400mm温度补偿15.0℃～25.0℃重量7kg2．2 量程、测量范围、分辨力及基本误差产品在标准条件(20±1℃)下符合表 1规定表 1量程 测量范围 分辨力 测试电流 基本误差200μΩ 199.999μΩ 0.001μΩ 10A ±（0.2%读数值+3字） 2mΩ 1.99999mΩ 0.01μΩ 10A ±（0.1%读数值+3字） 20mΩ 19.9999mΩ 0.1μΩ 1A±（0.05%读数值+3字） 200mΩ 199.999mΩ 1μΩ 0.1A2Ω 1.99999Ω 10μΩ 10mA±（0.05%读数值+3字） 20Ω 19.9999Ω 100μΩ 1mA200Ω 199.999Ω 1 mΩ 0.1 mA ±（0.05%读数值+3字） 2．3 温度的影响产品在(20±5℃)条件下，误差如表 2所示表 2量程 测量范围 分辨力 测试电流 基本误差200μΩ 199.999μΩ 0.001μΩ 10A ±（0.3%读数值+3字） 2mΩ 1.99999mΩ 0.01μΩ 10A ±（0.2%读数值+3字） 20mΩ 19.9999mΩ 0.1μΩ 1A ±（0.1%读数值+3字） 2mΩ 199.999mΩ 1μΩ 0.1A2Ω 1.99999Ω 10μΩ 0.01A±（0.1%读数值+2字） 20Ω 19.9999Ω 100μΩ 1mA200Ω 199.999Ω 0.1mΩ 0.1mA如用BZ3标准电阻进行现场标定，QJ36a的精度可以大大提高2．4 温度附加误差产品在偏离20±1℃的情况下工作，环境温度每变化多端10℃所引起的附加误差应不超出基本误差值。

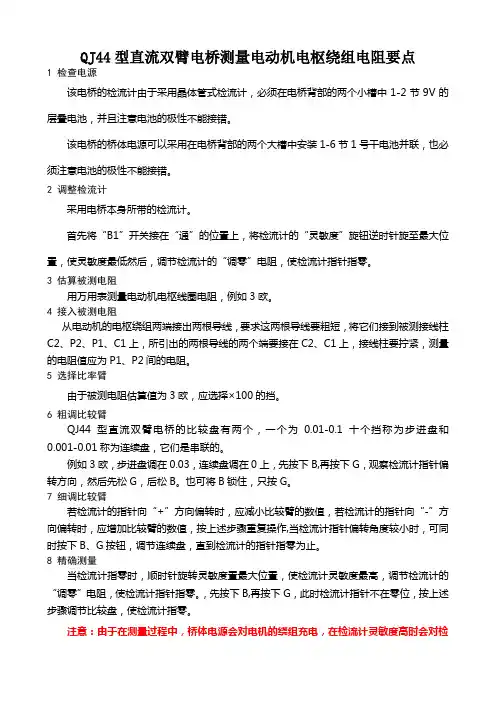

QJ44型直流双臂电桥测量电动机电枢绕组电阻要点 1 检查电源该电桥的检流计由于采用晶体管式检流计，必须在电桥背部的两个小槽中1-2节9V 的层叠电池，并且注意电池的极性不能接错。

该电桥的桥体电源可以采用在电桥背部的两个大槽中安装1-6节1号干电池并联，也必须注意电池的极性不能接错。

2 调整检流计采用电桥本身所带的检流计。

首先将“B1”开关接在“通”的位置上，将检流计的“灵敏度”旋钮逆时针旋至最大位置，使灵敏度最低然后，调节检流计的“调零”电阻，使检流计指针指零。

3 估算被测电阻用万用表测量电动机电枢线圈电阻，例如3欧。

4 接入被测电阻从电动机的电枢绕组两端接出两根导线，要求这两根导线要粗短，将它们接到被测接线柱C2、P2、P1、C1上，所引出的两根导线的两个端要接在C2、C1上，接线柱要拧紧，测量的电阻值应为P1、P2间的电阻。

5 选择比率臂由于被测电阻估算值为3欧，应选择×100的挡。

6 粗调比较臂QJ44型直流双臂电桥的比较盘有两个，一个为0.01-0.1十个挡称为步进盘和0.001-0.01称为连续盘，它们是串联的。

例如3欧，步进盘调在0.03，连续盘调在0上，先按下B,再按下G ，观察检流计指针偏转方向，然后先松G ，后松B 。

也可将B 锁住，只按G 。

7 细调比较臂若检流计的指针向“+”方向偏转时，应减小比较臂的数值，若检流计的指针向“-”方向偏转时，应增加比较臂的数值，按上述步骤重复操作,当检流计指针偏转角度较小时，可同时按下B 、G 按钮，调节连续盘，直到检流计的指针指零为止。

8 精确测量当检流计指零时，顺时针旋转灵敏度置最大位置，使检流计灵敏度最高，调节检流计的“调零”电阻，使检流计指针指零。

，先按下B,再按下G ，此时检流计指针不在零位，按上述步骤调节比较盘，使检流计指零。

注意：由于在测量过程中，桥体电源会对电机的绕组充电，在检流计灵敏度高时会对检流计造成冲击，因此，当检流计灵敏度高时，要对绕组放电。

双臂电桥使用方法及接线图解
双臂电桥的原理其接线原理如图所示，图中Rx是被测电阻，Rn是比较用的可调电阻。

R1R1‘、R2和R2”是桥臂电阻。

根据电工学原理得出以下公式
即：
被测电阻值=倍率读数×比较用可调电阻读数
（其中：比值R2/R⊥称为直流双臂电桥的倍率，Rn为可调电阻）
双臂电桥使用方法（一）准备措施
1、做好被测设备的安全措施
2、装好电桥的电池或接通电源;
3、电桥调零。

打开检流计开关，调节检流计调零开关，使指针指向零位。

（二）测量
1、粗测阻值
2、选择量程
3、检流记计调零
按下电源开关B，点动G调节倍率和读数盘旋钮，使检流计指针指向0。

增大灵敏度同时调节电桥使指针指向0位。

在灵敏度最大时，调节微调旋钮使电桥平衡。

4、读数。

（三）注意事项
1、将电桥与被测电阻正确连接（C1、C2（电流端子）接外侧，P1、P2（电压端子）接内侧）
2、在测量带电感分量的直流电阻时，为防止反电势损坏电桥，测量时应先按“B”、后按。

直流双臂电桥使用方法
直流双臂电桥是一种常用的测量电阻，电容和电感的测量仪器，
它可以从一个电压源中测量出另外一个电压源的电压。

这种电桥的结
构是由四个电子元件，一个两支极的电源电路和一个桥路电阻组成的。

这种电桥的工作原理是在桥路上安装四个电阻，即两个桥路上的
内部电阻R1和R2，以及一个由电压源V0和两倍电压源V1构成的外部电阻R3和R4。

在电桥的桥路上，测量电压V1由内部电阻R1和R2
（当前电流通过桥），外电阻R3和R4（电压势）所确定。

当内部电阻相等，外部电阻也相等时，桥路上的电压为恒定值，即V1，由此就可
以测量出被测物体的电阻和电容电感的值了。

使用直流双臂电桥的步骤比较简单：
1.把电子元件放好，从电源中获取电流；
2.把电桥的桥路的电阻调整为两个内部电阻，两个外部电阻;
3.用电源把桥路上的电压回路闭合，用一个仪器测量桥路上的电压；
4.再调整电桥上的外部电阻，把电桥上的电压调整到V0，以及两倍V0；
5.用仪器测量被测物体的电阻、电容和电感。

以上就是使用直流双臂电桥的三个基本步骤，通过这种方法可以
准确测量出物体的电学性质。

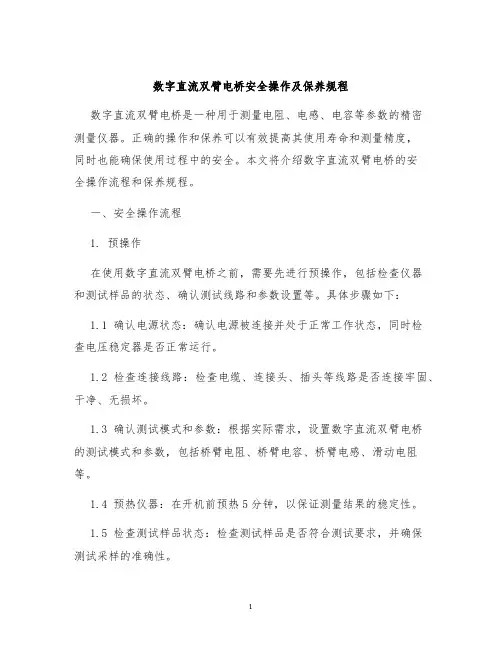

数字直流双臂电桥安全操作及保养规程数字直流双臂电桥是一种用于测量电阻、电感、电容等参数的精密测量仪器。

正确的操作和保养可以有效提高其使用寿命和测量精度，同时也能确保使用过程中的安全。

本文将介绍数字直流双臂电桥的安全操作流程和保养规程。

一、安全操作流程1. 预操作在使用数字直流双臂电桥之前，需要先进行预操作，包括检查仪器和测试样品的状态、确认测试线路和参数设置等。

具体步骤如下：1.1 确认电源状态：确认电源被连接并处于正常工作状态，同时检查电压稳定器是否正常运行。

1.2 检查连接线路：检查电缆、连接头、插头等线路是否连接牢固、干净、无损坏。

1.3 确认测试模式和参数：根据实际需求，设置数字直流双臂电桥的测试模式和参数，包括桥臂电阻、桥臂电容、桥臂电感、滑动电阻等。

1.4 预热仪器：在开机前预热5分钟，以保证测量结果的稳定性。

1.5 检查测试样品状态：检查测试样品是否符合测试要求，并确保测试采样的准确性。

2. 正式操作经过预操作确认无误后，即可开始正式操作数字直流双臂电桥。

在正式操作中，需要遵守以下规程，以保证操作的安全和结果的准确性。

2.1 操作流程：依据实际测量要求，启动数字直流双臂电桥，进行扫描、调零、测量等操作。

2.2 测量精度：在进行测量过程中，应严格按照规定的测量精度要求进行操作，同时注意仪器测量的稳定性和准确性。

2.3 测量范围：在进行测量的过程中，请务必按照数字直流双臂电桥的测量范围进行操作，如果测量过高或过低，可能会对仪器造成损害或测量结果不准确。

2.4 实时监控：在测量过程中应进行实时监控，对测量过程中出现的问题和异常进行及时处理和修改。

2.5 注意安全：在操作过程中注意安全，避免触碰高压部件，确保仪器和测试人员的安全。

3. 操作结束操作结束后，需要进行仪器的关闭，同时清理相关部件。

具体步骤如下：3.1 关闭仪器：依照正常关闭程序，关闭数字直流双臂电桥及相关的辅助设备，确保仪器安全。

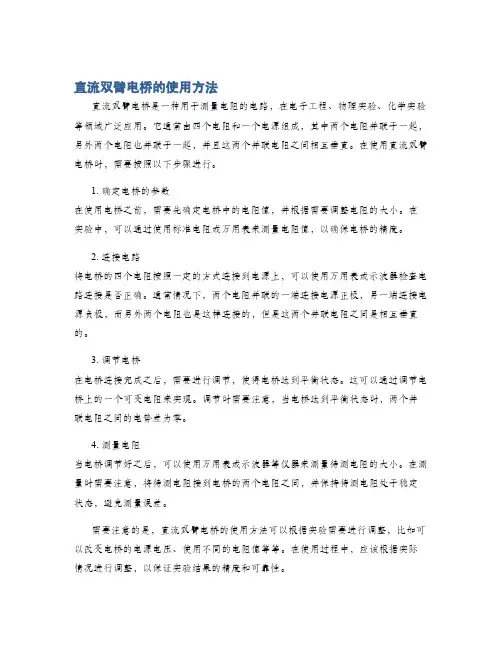

直流双臂电桥的使用方法
直流双臂电桥是一种用于测量电阻的电路，在电子工程、物理实验、化学实验等领域广泛应用。

它通常由四个电阻和一个电源组成，其中两个电阻并联于一起，另外两个电阻也并联于一起，并且这两个并联电阻之间相互垂直。

在使用直流双臂电桥时，需要按照以下步骤进行。

1. 确定电桥的参数
在使用电桥之前，需要先确定电桥中的电阻值，并根据需要调整电阻的大小。

在实验中，可以通过使用标准电阻或万用表来测量电阻值，以确保电桥的精度。

2. 连接电路
将电桥的四个电阻按照一定的方式连接到电源上，可以使用万用表或示波器检查电路连接是否正确。

通常情况下，两个电阻并联的一端连接电源正极，另一端连接电源负极，而另外两个电阻也是这样连接的，但是这两个并联电阻之间是相互垂直的。

3. 调节电桥
在电桥连接完成之后，需要进行调节，使得电桥达到平衡状态。

这可以通过调节电桥上的一个可变电阻来实现。

调节时需要注意，当电桥达到平衡状态时，两个并联电阻之间的电势差为零。

4. 测量电阻
当电桥调节好之后，可以使用万用表或示波器等仪器来测量待测电阻的大小。

在测量时需要注意，将待测电阻接到电桥的两个电阻之间，并保持待测电阻处于稳定状态，避免测量误差。

需要注意的是，直流双臂电桥的使用方法可以根据实验需要进行调整，比如可以改变电桥的电源电压、使用不同的电阻值等等。

在使用过程中，应该根据实际情况进行调整，以保证实验结果的精度和可靠性。

直流单臂电桥和直流双臂电桥使用技巧及注意事项直流电桥是电子测量仪器中常用的一种，广泛应用于电阻、电容、电感等元件的测量和实验中。

直流电桥主要分为单臂电桥和双臂电桥两种类型，下面将分别介绍它们的使用技巧及注意事项。

1.确定已知电阻：首先需要确定已知电阻的值。

对于较精确的测量，建议选取与未知电阻接近或相等的已知电阻，以提高精度。

2.连接电桥：将未知电阻接在电桥臂上，并将已知电阻分别接在另外三个电桥臂上。

注意保持连接良好，避免接触不良导致测量误差。

3.调整电桥平衡：打开电源，调整电桥中的可变电阻，使电桥平衡。

平衡时，电桥两端电压为零，可以通过连接示波器或电压表来检测。

4.测量电流：用电流表测量通过电桥元件的电流大小，可以通过调节电源电压控制电流大小。

5.计算未知电阻：根据已知电阻的值和测量的电阻值，使用标准计算公式计算出未知电阻的值。

注意事项：-在使用直流单臂电桥时，要注意电桥平衡的稳定性。

在调整电桥平衡时，要防止外部磁场、温度变化等因素对电桥平衡的影响。

-电桥电源的稳定性也是需要注意的，应该使用稳压电源或其他稳定的电源来保证电压稳定。

-在接线时要注意避免接触不良，以及接线处的电线松动或断开，这些因素都会导致测量误差的产生。

直流双臂电桥是在直流单臂电桥的基础上增加了一个电桥臂，通常用于电容和电感的测量。

1.选择合适的电阻：根据测量需求选择合适的电阻进行连接。

对于测量电容，建议使用与待测电容相近的已知电阻，并调整电位器使电桥平衡；对于测量电感，可使用与待测电感相近的已知电感。

2.连接电桥：将待测电容或电感接在电桥臂上，将已知电容或电感接在另外三个电桥臂上。

同样地，保持连接良好以防止测量误差。

3.调节电桥平衡：打开电源，调整电桥中的可变电阻和电位器，使电桥平衡。

平衡时，电桥两端电压为零，可以通过连接示波器或电压表来检测。

4.测量电流或电压：使用适当的电流表或电压表来测量通过电桥元件的电流或电压大小，根据测量值计算未知电容或电感。

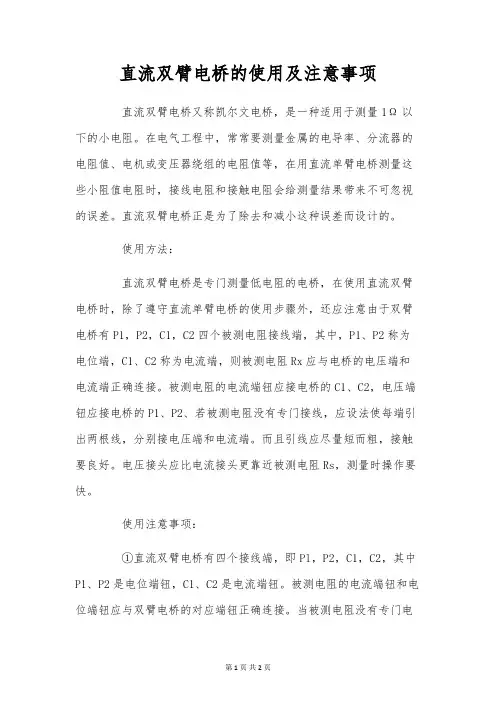

直流双臂电桥的使用及注意事项
直流双臂电桥又称凯尔文电桥，是一种适用于测量1Ω以下的小电阻。

在电气工程中，常常要测量金属的电导率、分流器的电阻值、电机或变压器绕组的电阻值等，在用直流单臂电桥测量这些小阻值电阻时，接线电阻和接触电阻会给测量结果带来不可忽视的误差。

直流双臂电桥正是为了除去和减小这种误差而设计的。

使用方法：
直流双臂电桥是专门测量低电阻的电桥，在使用直流双臂电桥时，除了遵守直流单臂电桥的使用步骤外，还应注意由于双臂电桥有P1，P2，C1，C2四个被测电阻接线端，其中，P1、P2称为电位端，C1、C2称为电流端，则被测电阻Rx应与电桥的电压端和电流端正确连接。

被测电阻的电流端钮应接电桥的C1、C2，电压端钮应接电桥的P1、P2、若被测电阻没有专门接线，应设法使每端引出两根线，分别接电压端和电流端。

而且引线应尽量短而粗，接触要良好。

电压接头应比电流接头更靠近被测电阻Rs，测量时操作要快。

使用注意事项：
①直流双臂电桥有四个接线端，即Pl，P2，C1，C2，其中P1、P2是电位端钮，C1、C2是电流端钮。

被测电阻的电流端钮和电位端钮应与双臂电桥的对应端钮正确连接。

当被测电阻没有专门电
位端钮和电流端钮时，要设法引出四根线与双臂电桥连接，并用内
侧的一对导线接到电桥的电位端钮上，两对接头线不能绞在一起。

②连接导线应尽量短而粗，导线接头要除尽污物，应接触
良好，并且要连接牢靠，尽量削减接触电阻，以提高测量精度。

③直流双臂电桥工作电流很大，测量时“B”按钮不要锁定，且使用电池测量时，操作速度要快，以避开耗电过多。

测量结束后，应立刻切断电源。

标签:直流双臂电桥。

直流双臂电桥使用方法
步骤一：连接电桥电路
1.将待测电阻、电容或电感分别连接到电桥的不同臂。

2.将电源线连接到电桥的电源端口，并接通电源。

步骤二：调零操作
1.将电桥调节装置设置为零位，即调零状态。

2.如果电桥上有调节电位器，需要把它调至中间位置。

3.调整电桥上的调节电位器，使电桥测量平衡，即悬挂的指针保持在刻度盘的中央位置。

步骤三：测量测试元件的阻值、容值或感值
1.调节电桥调节装置，使悬挂指针指向刻度盘上的0刻度，电桥达到平衡状态。

2.记录电桥平衡时刻度盘上标示的数值。

3.将测试元件更换为待测元件，调整电桥上的调节电位器，使电桥再次平衡。

4.记录电桥再次平衡时刻度盘上的数值。

5.根据平衡前后的刻度盘数值差别，可以计算出待测元件的阻值、容值或感值。

步骤四：测量精度控制
1.每次测量完毕后，应将电桥调节装置恢复到零位，以保证下次测量
的准确性。

2.如果电桥上有精度调节装置，需要定期进行校准，以提高测量精度。

步骤五：注意事项
1.在连接电桥电路时，应确保电路连接正确、稳定。

2.测量时要注意避免外界干扰，如电磁场等。

3.测量稳定时要小心操作，避免触碰电桥电路，以免影响测量结果。

直流双臂电桥是一种非常实用的测试仪器，它能够精确测量电路元件
的参数，可以应用于电子、电气、通信、仪器仪表等领域。

在使用直流双
臂电桥时，需要按照上述操作步骤进行操作，并注意相关的注意事项，以
提高测量的准确性。

直流双臂电桥的使用方法
使用直流双臂电桥是一种测量直流电阻的常用方法，它可以帮助测量电阻的值和更大的电阻的变化。

下文将详细介绍直流双臂电桥的使用方法。

首先，将一台示波器连接到直流双臂电桥的输出端。

然后，将四个电阻器连接到电桥的四个输入端。

电桥需要两个参考电阻和一个测试电阻，其中两个参考电阻用来补偿测试电阻的温度变化。

最后，将电阻的桥输入端连接到一个电源，使电桥闭合，然后，在示波器上观察输出电压。

当示波器显示出一个平行的直线时，表明测试电阻和参考电阻的电压差正好与测试电阻的阻值相等。

此时，可以通过测量参考电阻的阻值来计算出测试电阻的阻值。

如果示波器上显示出一个斜线，表明测试电阻和参考电阻的电压差和测试电阻的阻值不相等，此时可以通过示波器上的斜率来确定测试电阻的阻值。

总的来说，使用直流双臂电桥测量电阻的值是一种比较精确的方法，它可以让我们更准确地测量电阻的值。

但是，在使用直流双臂电桥时，需要注意的是，由于电阻的温度变化，可能会对测量结果产生影响，因此，需要采取措施来补偿这种变化。
