一文看懂直流双臂电桥使用方法和基本原理

QJ36a直流数字双臂电桥使用说明书苏州凯特尔仪器设备有限公司一、用 途QJ36a直流数字双臂电桥是一种由高稳定精密恒流源、带自校的高精度数字电压表和CPU微处理器组成的5位半台式数字式直流电阻测试仪，其测量结果用6位VFD荧光显示。

该仪器具有价格低廉、测量精度高、性能稳、使用方便等特点，它适用于测量各种电线、电缆的电阻值、各类线圈、电动机、变压器绕组的电阻，特别是具有自校功能（用户备用BZ3标准电阻，就可以校准），提高仪器的精度，省去了操作人员的送检时间。

因此该仪器广泛应用工厂、科研单位的工作场地和实验室。

二、技术指标2．1 使用条件：2．1．1环境温度：20±15℃（校准温度：20±1℃）2．1．2相对湿度：不大于75％RH2．1．3供电电源：220V±10%，50Hz±1Hz2．1．4无剧烈震动和机械冲击2．1．5环境周围无强电磁场干扰2．1．6空气中不含腐蚀气体、灰尘和有害杂质2．1．7通风条件良好2．1．8总技术指标型号QJ36a直流数字双臂电桥测量范围0.001μΩ-200Ω七档量程最小分辨力0.001μΩ量程测量范围分辨力测试电流（可换向）准确度等级电流倍率200μΩ 0-199.999μΩ 0.001μΩ ±10A0.2% 0.707/1/1.414 2 mΩ 0-1.99999mΩ 0.01μΩ ±10A 0.1% 0.707/1/1.414 20 mΩ 0-19.9999mΩ 0. 1μΩ ±1A 0.05% 0.707/1/1.414 200 mΩ 0-199.999mΩ 1μΩ ±0.1A 0.05% 0.707/1/1.414 2Ω 0-1.99999Ω 10μΩ ±0.01A 0.05% 0.707/1/1.414 20Ω 0-19.9999Ω 100μΩ ±1 mA 0.05% 0.707/1/1.414 200Ω 0-199.999Ω 1mΩ ±0.1mA 0.05% 0.707/1/1.414 显示5½ 荧光显示电源220V供电功耗25W尺寸(W)450 mm×(H)150 mm×(D)400mm温度补偿15.0℃～25.0℃重量7kg2．2 量程、测量范围、分辨力及基本误差产品在标准条件(20±1℃)下符合表 1规定表 1量程 测量范围 分辨力 测试电流 基本误差200μΩ 199.999μΩ 0.001μΩ 10A ±（0.2%读数值+3字） 2mΩ 1.99999mΩ 0.01μΩ 10A ±（0.1%读数值+3字） 20mΩ 19.9999mΩ 0.1μΩ 1A±（0.05%读数值+3字） 200mΩ 199.999mΩ 1μΩ 0.1A2Ω 1.99999Ω 10μΩ 10mA±（0.05%读数值+3字） 20Ω 19.9999Ω 100μΩ 1mA200Ω 199.999Ω 1 mΩ 0.1 mA ±（0.05%读数值+3字） 2．3 温度的影响产品在(20±5℃)条件下，误差如表 2所示表 2量程 测量范围 分辨力 测试电流 基本误差200μΩ 199.999μΩ 0.001μΩ 10A ±（0.3%读数值+3字） 2mΩ 1.99999mΩ 0.01μΩ 10A ±（0.2%读数值+3字） 20mΩ 19.9999mΩ 0.1μΩ 1A ±（0.1%读数值+3字） 2mΩ 199.999mΩ 1μΩ 0.1A2Ω 1.99999Ω 10μΩ 0.01A±（0.1%读数值+2字） 20Ω 19.9999Ω 100μΩ 1mA200Ω 199.999Ω 0.1mΩ 0.1mA如用BZ3标准电阻进行现场标定，QJ36a的精度可以大大提高2．4 温度附加误差产品在偏离20±1℃的情况下工作，环境温度每变化多端10℃所引起的附加误差应不超出基本误差值。

直流双臂电桥使用方法
直流双臂电桥是一种常用的测量电阻，电容和电感的测量仪器，
它可以从一个电压源中测量出另外一个电压源的电压。

这种电桥的结
构是由四个电子元件，一个两支极的电源电路和一个桥路电阻组成的。

这种电桥的工作原理是在桥路上安装四个电阻，即两个桥路上的
内部电阻R1和R2，以及一个由电压源V0和两倍电压源V1构成的外部电阻R3和R4。

在电桥的桥路上，测量电压V1由内部电阻R1和R2
（当前电流通过桥），外电阻R3和R4（电压势）所确定。

当内部电阻相等，外部电阻也相等时，桥路上的电压为恒定值，即V1，由此就可
以测量出被测物体的电阻和电容电感的值了。

使用直流双臂电桥的步骤比较简单：
1.把电子元件放好，从电源中获取电流；
2.把电桥的桥路的电阻调整为两个内部电阻，两个外部电阻;
3.用电源把桥路上的电压回路闭合，用一个仪器测量桥路上的电压；
4.再调整电桥上的外部电阻，把电桥上的电压调整到V0，以及两倍V0；
5.用仪器测量被测物体的电阻、电容和电感。

以上就是使用直流双臂电桥的三个基本步骤，通过这种方法可以
准确测量出物体的电学性质。

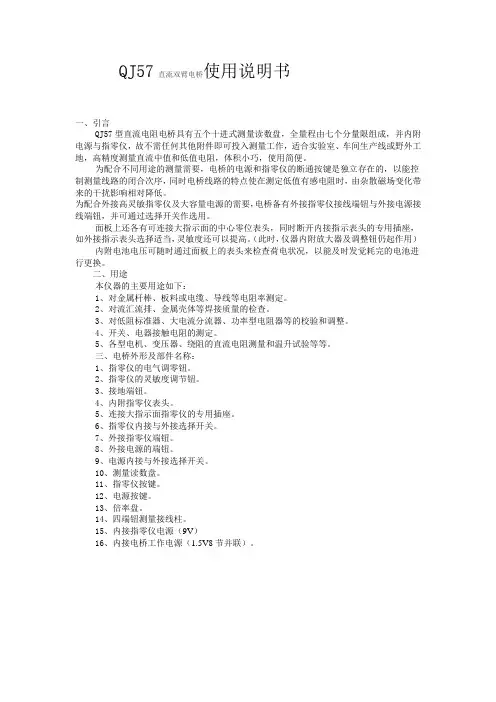

QJ57直流双臂电桥使用说明书一、引言QJ57型直流电阻电桥具有五个十进式测量读数盘，全量程由七个分量限组成，并内附电源与指零仪，故不需任何其他附件即可投入测量工作，适合实验室、车间生产线或野外工地，高精度测量直流中值和低值电阻，体积小巧，使用简便。

为配合不同用途的测量需要，电桥的电源和指零仪的断通按键是独立存在的，以能控制测量线路的闭合次序，同时电桥线路的特点使在测定低值有感电阻时，由杂散磁场变化带来的干扰影响相对降低。

为配合外接高灵敏指零仪及大容量电源的需要，电桥备有外接指零仪接线端钮与外接电源接线端钮，并可通过选择开关作选用。

面板上还各有可连接大指示面的中心零位表头，同时断开内接指示表头的专用插座，如外接指示表头选择适当，灵敏度还可以提高。

（此时，仪器内附放大器及调整钮仍起作用）内附电池电压可随时通过面板上的表头来检查荷电状况，以能及时发觉耗完的电池进行更换。

二、用途本仪器的主要用途如下：1、对金属杆棒、板料或电缆、导线等电阻率测定。

2、对流汇流排、金属壳体等焊接质量的检查。

3、对低阻标准器、大电流分流器、功率型电阻器等的校验和调整。

4、开关、电器接触电阻的测定。

5、各型电机、变压器、绕阻的直流电阻测量和温升试验等等。

三、电桥外形及部件名称：1、指零仪的电气调零钮。

2、指零仪的灵敏度调节钮。

3、接地端钮。

4、内附指零仪表头。

5、连接大指示面指零仪的专用插座。

6、指零仪内接与外接选择开关。

7、外接指零仪端钮。

8、外接电源的端钮。

9、电源内接与外接选择开关。

10、测量读数盘。

11、指零仪按键。

12、电源按键。

13、倍率盘。

14、四端钮测量接线柱。

15、内接指零仪电源（9V）16、内接电桥工作电源（1.5V8节并联）。

图1-a QJ57型电桥的面板及部件图1-b QJ57型电桥背面四、主要技术特性1、测量读数范围：0.01μΩ~1111.10Ω分7个量程给出。

2、电桥不同量限的等级指数列于表1：3Elim=±C/100R N/10+X式中：Elim—允许的误差极限ΩR N—基准值ΩX—标度盘示值ΩC—等级指数注：由于分辨力不足而引起的任何误差应包括在允许误差内。

直流双臂电桥讲义直流双臂电桥测低值电阻电阻按照阻值大小区分，大致可分三类:在1Ω以下的为低电阻;在1Ω,100kΩ之间的为中值电阻;在100kΩ以上的为高电阻。

不同阻值的电阻，测量方法是不尽相同的。

用惠斯通电桥测量中值电阻时，可以忽略导线本身的电阻和接点处的接触电阻的影响(总称为附加电阻，一般附加电阻-3约为10Ω左右)。

若待测R是低电阻，则这些附加电阻就不能忽略了。

对惠斯通电桥加以改进而成x-62的双臂电桥(又名开尔文电桥)消除了附加电阻的影响，适用于10,10Ω电阻的测量。

常用来测量金属材料的电阻率、电机、变电器绕组的电阻、低阻值线圈电阻、电缆电阻、开关接触电阻以及直流分流器电阻等。

【实验目的】1( 学习用双臂电桥测低电阻的原理和方法。

2(了解测低值电阻时接线电阻和接触电阻的影响及其避免的方法。

3. 测定金属棒的电阻率。

【实验仪器】QJ44型携带式直流双臂电桥，待测电阻若干，直尺，螺旋测微器等。

【实验原理】1、电阻的四端接法图1中C、C是电流端，通常接电源回路，从而将这两端的引12线电阻和接触电阻折合到电源回路的其它串联电阻中;P、P是电12压端，通常接测量电压用的高电阻回路或电流为零的补偿回路，从而使这两端的引线电阻和接触电阻对测量的影响大为减少。

采用这种接法的电阻称为四端电阻。

2、本实验使用的是QJ44型双臂电桥，其工作原理如图2所示。

图2中待测电阻R和比较用的x标准低电阻R均采用四端接法。

从电桥中看出，当桥臂电阻R、R、R、R取值较大时(>10Ω)，N1234与它们对应的导线电阻与接触电阻都可以忽略不计。

待测电阻电阻R和标准低电阻R的电压端P、xN1P′、P、P′的附加电阻由于和高阻值桥臂串联，其影响就大大减少;两个靠外侧的电流端C、1221C′的附加电阻串联在电源回路中，对电桥没有影响;两个内侧的电流端C、C′的附加电阻和连122线电路总和为r，只要适当调节R、R、R、R的阻值，就可以消除r对测量结果的影响。

直流双臂电桥使用方法
步骤一：连接电桥电路
1.将待测电阻、电容或电感分别连接到电桥的不同臂。

2.将电源线连接到电桥的电源端口，并接通电源。

步骤二：调零操作
1.将电桥调节装置设置为零位，即调零状态。

2.如果电桥上有调节电位器，需要把它调至中间位置。

3.调整电桥上的调节电位器，使电桥测量平衡，即悬挂的指针保持在刻度盘的中央位置。

步骤三：测量测试元件的阻值、容值或感值
1.调节电桥调节装置，使悬挂指针指向刻度盘上的0刻度，电桥达到平衡状态。

2.记录电桥平衡时刻度盘上标示的数值。

3.将测试元件更换为待测元件，调整电桥上的调节电位器，使电桥再次平衡。

4.记录电桥再次平衡时刻度盘上的数值。

5.根据平衡前后的刻度盘数值差别，可以计算出待测元件的阻值、容值或感值。

步骤四：测量精度控制
1.每次测量完毕后，应将电桥调节装置恢复到零位，以保证下次测量
的准确性。

2.如果电桥上有精度调节装置，需要定期进行校准，以提高测量精度。

步骤五：注意事项
1.在连接电桥电路时，应确保电路连接正确、稳定。

2.测量时要注意避免外界干扰，如电磁场等。

3.测量稳定时要小心操作，避免触碰电桥电路，以免影响测量结果。

直流双臂电桥是一种非常实用的测试仪器，它能够精确测量电路元件
的参数，可以应用于电子、电气、通信、仪器仪表等领域。

在使用直流双
臂电桥时，需要按照上述操作步骤进行操作，并注意相关的注意事项，以
提高测量的准确性。

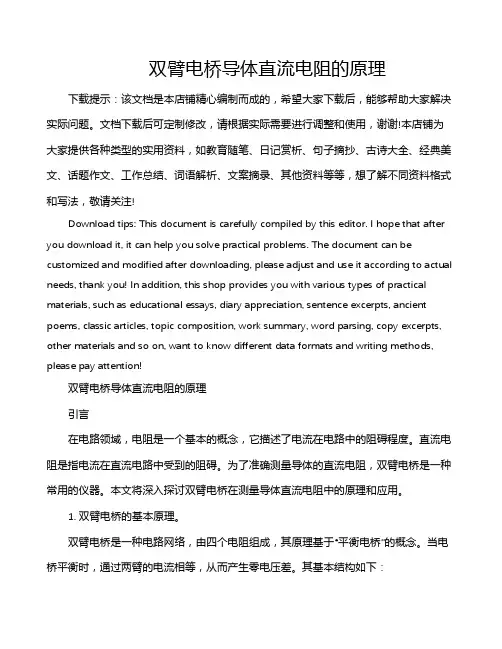

双臂电桥导体直流电阻的原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
