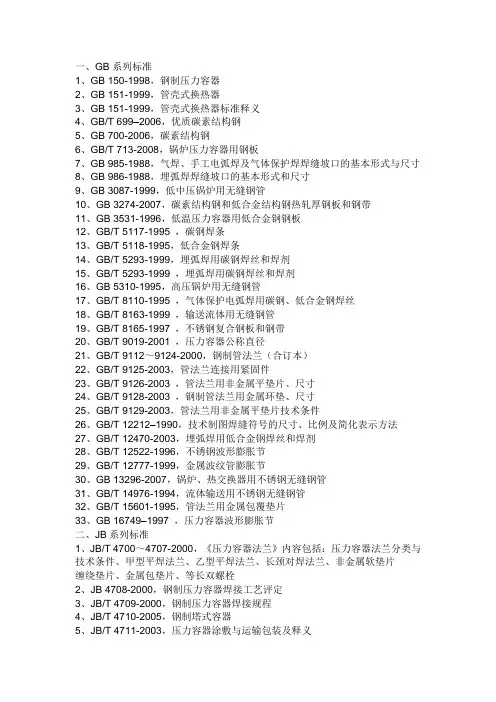

一、GB系列标准1、GB 150-1998，钢制压力容器2、GB 151-1999，管壳式换热器3、GB 151-1999，管壳式换热器标准释义4、GB/T 699–2006，优质碳素结构钢5、GB 700-2006，碳素结构钢6、GB/T 713-2008，锅炉压力容器用钢板7、GB 985-1988，气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸8、GB 986-1988，埋弧焊焊缝坡口的基本形式和尺寸9、GB 3087-1999，低中压锅炉用无缝钢管10、GB 3274-2007，碳素结构钢和低合金结构钢热轧厚钢板和钢带11、GB 3531-1996，低温压力容器用低合金钢钢板12、GB/T 5117-1995 ，碳钢焊条13、GB/T 5118-1995，低合金钢焊条14、GB/T 5293-1999，埋弧焊用碳钢焊丝和焊剂15、GB/T 5293-1999 ，埋弧焊用碳钢焊丝和焊剂16、GB 5310-1995，高压锅炉用无缝钢管17、GB/T 8110-1995 ，气体保护电弧焊用碳钢、低合金钢焊丝18、GB/T 8163-1999 ，输送流体用无缝钢管19、GB/T 8165-1997 ，不锈钢复合钢板和钢带20、GB/T 9019-2001 ，压力容器公称直径21、GB/T 9112～9124-2000，钢制管法兰（合订本）22、GB/T 9125-2003，管法兰连接用紧固件23、GB/T 9126-2003 ，管法兰用非金属平垫片、尺寸24、GB/T 9128-2003 ，钢制管法兰用金属环垫、尺寸25、GB/T 9129-2003，管法兰用非金属平垫片技术条件26、GB/T 12212–1990，技术制图焊缝符号的尺寸、比例及简化表示方法27、GB/T 12470-2003，埋弧焊用低合金钢焊丝和焊剂28、GB/T 12522-1996，不锈钢波形膨胀节29、GB/T 12777-1999，金属波纹管膨胀节30、GB 13296-2007，锅炉、热交换器用不锈钢无缝钢管31、GB/T 14976-1994，流体输送用不锈钢无缝钢管32、GB/T 15601-1995，管法兰用金属包覆垫片33、GB 16749–1997 ，压力容器波形膨胀节二、JB系列标准1、JB/T 4700～4707-2000，《压力容器法兰》内容包括：压力容器法兰分类与技术条件、甲型平焊法兰、乙型平焊法兰、长颈对焊法兰、非金属软垫片缠绕垫片、金属包垫片、等长双螺栓2、JB 4708-2000，钢制压力容器焊接工艺评定3、JB/T 4709-2000，钢制压力容器焊接规程4、JB/T 4710-2005，钢制塔式容器5、JB/T 4711-2003，压力容器涂敷与运输包装及释义6、JB/T4712.1～4712.4 -2007，《容器支座》内容包括：鞍式支座、腿式支座、耳式支座、支承式支座7、JB 4726～4728-2000，压力容器用钢锻件8、JB 4727-2000，低温压力容器用低合金钢锻件9、JB 4728-2000，压力容器用不锈钢锻件10、JB/T 4730.1～4730.6-2005，承压设备无损检测11、JB/T 4730.1～4730.6-2005，承压设备无损检测学习指南12、JB/T 4731-2005 ，钢制卧式容器13、JB 4733-1996，压力容器用爆炸不锈钢复合钢板14、JB/T 4735-1997，钢制焊接常压容器及释义15、JB/T 4736-2002 ，补强圈及标准释义16、JB 4744-2000，钢制压力容器产品焊接试板的力学性能检验17、JB/T 4746-2002 ，《钢制压力容器用封头》及标准释义18、JB/T 4747-2002 ，《压力容器用钢焊条订货技术条件》及标准释义19、JB/T 4750-2003，制冷装置用压力容器及释义三、HG系列标准1、HG 20527-1992，不锈钢突面对焊环钢制管法兰HG 20528-1992，衬里钢管用承插环松套钢制管法兰HG 20529-1992，不锈钢衬里法兰盖HG 20530-1992，钢制管法兰用焊唇密封环2、HG/T 20569-1994，机械搅拌设备3、HG 20580-1998，钢制化工容器设计基础规定HG 20581-1998，钢制化工容器材料选用规定HG 20582-1998，钢制化工容器强度计算规定HG 20583-1998，钢制化工容器结构设计规定HG 20584-1998，钢制化工容器制造技术要求HG 20585-1998，钢制低温压力容器技术规定4、HG 20592-1997，钢制管法兰型式、参数（欧洲体系）HG 20593-1997，板式平焊钢制管法兰（欧洲体系）HG 20594-1997，带颈平焊钢制管法兰（欧洲体系）HG 20595-1997，带颈对焊钢制管法兰（欧洲体系）HG 20596-1997，整体钢制管法兰（欧洲体系）HG 20597-1997，承插焊钢制管法兰（欧洲体系）HG 20598-1997，螺纹钢制管法兰（欧洲体系）HG 20599-1997，对焊环松套钢制管法兰（欧洲体系）HG 20600-1997，平焊环松套钢制管法兰（欧洲体系）HG 20601-1997，不锈钢衬里法兰盖（欧洲体系）HG 20602-1997，钢制管法兰盖（欧洲体系）HG 20603-1997，钢制管法兰技术要求（欧洲体系）HG 20604-1997，钢制管法兰压力—温度等级（欧洲体系）HG 20605-1997，钢制管法兰焊接接头和坡口尺寸（欧洲体系）HG 20606-1997，钢制管法兰用非金属平垫片（欧洲体系）HG 20607-1997，钢制管法兰用聚四氟乙烯包覆垫片（欧洲体系）HG 20608-1997，钢制管法兰用柔性石墨复合垫片（欧洲体系）HG 20609-1997，钢制管法兰用金属包覆垫片（欧洲体系）HG 20610-1997，钢制管法兰用缠绕式垫片（欧洲体系）HG 20611-1997，钢制管法兰用齿形组合垫（欧洲体系）HG 20612-1997，钢制管法兰用金属环垫（欧洲体系）HG 20613-1997，钢制管法兰用紧固件（欧洲体系）HG 20614-1997，钢制管法兰、垫片、坚固件选配规定(欧洲体系)HG 20615-1997，钢制管法兰型式、参数（美洲体系）HG 20616-1997，带颈平焊钢制管法兰（美洲体系）HG 20617-1997，带颈对焊钢制管法兰（美洲体系）HG 20618-1997，整体钢制管法兰（美洲体系）HG 20619-1997，承插焊钢制管法兰（美洲体系）HG 20620-1997，螺纹钢制管法兰（美洲体系）HG 20621-1997，对焊环松套钢制管法兰（欧洲体系）HG 20622-1997，钢制管法兰盖（美洲体系）HG 20623-1997，大直径钢制管法兰（美洲体系）HG 20624-1997，钢制管法兰技术条件（美洲体系）HG 20625-1997，钢制管法兰压力—温度等级（美洲体系）HG 20626-1997，钢制管法兰焊接接头和坡口尺寸（美洲体系）HG 20627-1997，钢制管法兰用非金属平垫片（美洲体系）HG 20628-1997，钢制管法兰用聚四氟乙烯包覆垫片(美洲体系)HG 20629-1997，钢制管法兰用柔性石墨复合垫片（美洲体系）HG 20630-1997，钢制管法兰用金属包覆垫片（美洲体系）HG 20631-1997，钢制管法兰用缠绕式垫片（美洲体系）HG 20632-1997，钢制管法兰用齿形组合垫（美洲体系）HG 20633-1997，钢制管法兰用金属环垫（美洲体系）HG 20634-1997，钢制管法兰用紧固件（美洲体系）HG 20635-1997，钢制管法兰、垫片、坚固件选配规定5、HG 20652-1998，塔器设计技术规定6、HG/T 21618-1998，丝网除沫器7、HG 20660-2002，压力容器中化学介质毒性危害和爆炸危险程度分类8、HG/T 20678-2000 ，衬里钢壳设计技术规定9、HG/T 21514-2005 ，钢制人孔和手孔类型与技术条件10、HG 21515-2005，常压人孔施工图(碳钢、低合金钢) 400～60011、HG 21516-2005，回转盖板平焊法兰人孔施工图(碳钢、低合金钢) 400～600-0.612、HG 21517-2005，回转盖带颈平焊法兰人孔施工图(碳钢、低合金钢)400～600-1.0～1.613、HG 21519-2005，垂直吊盖板式平焊法兰人孔施工图(碳钢、低合金钢) 400～600-0.614、HG 21520-2005，垂直吊盖带颈平焊法兰人孔施工图(碳钢、低合金钢) 400～600-1.0～1.615、HG 21521-2005，垂直吊盖带颈对焊法兰人孔施工图(碳钢、低合金钢) 400～600-2.5～6.316、HG 21522-2005，水平吊盖板式平焊法兰人孔施工图(碳钢、低合金钢) 400～600-0.617、HG 21523-2005，水平吊盖带颈平焊法兰人孔施工图(碳钢、低合金钢) 400～600-1.0～1.618、HG 21524-2005，水平吊盖带颈对焊法兰人孔施工图(碳钢、低合金钢)400～600-2.5～6.319、HG 21525-2005，常压旋柄快开人孔施工图(碳钢、低合金钢) 400～50020、HG 21526-2005，椭圆形回转盖快开人孔施工图(碳钢、低合金钢)450×350-0.621、HG 21527-2005，回转拱盖快开人孔施工图(碳钢、低合金钢) 400～500-0.622、HG 21528-2005，常压手孔施工图(碳钢、低合金钢) 150～25023、HG 21529-2005，板式平焊法兰手孔施工图(碳钢、低合金钢) 150～250-0.624、HG 21530-2005，带颈平焊法兰手孔施工图(碳钢、低合金钢) 150～250-1.0～1.625、HG 21531-2005，带颈对焊法兰手孔施工图(碳钢、低合金钢) 150～250-2.5～6.326、HG 21532-2005，回转盖带颈对焊法兰手孔施工图(碳钢、低合金钢)250-4.0～6.327、HG 21533-2005，常压快开手孔施工图(碳钢、低合金钢) 150～25028、HG 21534-2005，旋柄快开手孔施工图(碳钢、低合金钢) 150～250-0.2529、HG 21535-2005，回转盖快开手孔施工图(碳钢、低合金钢)150～250-0.630、HG 21537.1-1992，碳钢填料箱（PN 0.6）HG 21537.2-1992，不锈钢填料箱（PN 0.6）HG 21537.3-1992，常压碳钢填料箱（PN＜0.6）HG 21537.4-1992，常压不锈钢填料箱（PN＜0.6）HG 21537.5-1992，管用碳钢填料箱（PN 0.6）HG 21537.6-1992，管用不锈钢填料箱（PN 0.6）31、HG 21537.1-1992，碳钢填料箱(施工图)PN 0.6 DN 30～16032、HG 21537.2-1992，不锈钢填料箱(施工图) PN 0.6 DN 30～16033、HG 21537.3-1992，常压碳钢填料箱(施工图)PN＜0.1 DN 30～16034、HG 21537.4-1992，常压不锈钢填料箱(施工图)PN＜0.1 DN 30～16035、HG 21537.5-1992，管用碳钢填料箱(施工图)PN 0.6 DN 25～20036、HG 21537.6-1992，管用不锈钢填料箱(施工图) PN 0.6 DN 25～20037、HG 21563-1995，搅拌传动装置系统组合、选用及技术要求38、HG 21564-1995，搅拌传动装置——凸缘法兰HG 21565-1995，搅拌传动装置——安装底盖HG 21566-1995，搅拌传动装置——单支点机架HG 21567-1995，搅拌传动装置——双支点机架HG 21568-1995，搅拌传动装置——传动轴HG 21569.1-1995，搅拌传动装置——带短节联轴器HG 21569.2-1995，搅拌传动装置——块式弹性联轴器HG 21570-1995，搅拌传动装置——联轴器HG 21571-1995，搅拌传动装置——机械密封HG 21572-1995，搅拌传动装置——机械密封循环保护系统HG 21537.7-1992，搅拌传动装置——碳钢填料箱HG 21537.8-1992，搅拌传动装置——不锈钢填料箱39、HG/T 21574-2008，化工设备吊耳及工程技术要求40、HG 21588-1995，玻璃板液面计（系列）41、HG 21592-1995，玻璃管液面计（系列）42、HG 21594-1999，不锈钢人、手孔（系列）43、HG 21595-1999，常压不锈钢人孔施工图44、HG 21596-1999，回转盖不锈钢人孔施工图45、HG 21597-1999，回转拱盖快开不锈钢人孔施工图46、HG 21598-1999，水平吊盖不锈钢人孔施工图47、HG 21599-1999，垂直吊盖不锈钢人孔施工图48、HG 21600-1999，椭圆快开不锈钢人孔施工图49、HG 21601–1999，常压快开不锈钢手孔施工图50、HG 21602-1999，平盖不锈钢手孔施工图51、HG 21603-1999，回转盖快开不锈钢手孔施工图52、HG 21604-1999，旋柄快开不锈钢手孔施工图53、HG 21607-1992，异形筒体和封头54、HG/T 21619～21620-1986，压力容器视镜四、规则及图书1、1999年出版，压力容器安全技术监察规程2、2008年出版，压力容器压力管道设计许可规则3、2002年出版，锅炉压力容器制造监督管理办法（含三个附件）4、2002年出版，锅炉压力容器压力管道焊工考试与管理规则及释义5、2003年出版，特种设备安全监察条例6、2003年出版，锅炉压力容器制造许可条件、锅炉压力容器制造许可工作程序、锅炉压力容器产品安全性能监督检验规7、2002年出版，锅炉压力容器压力管道特种设备无损检测单位监督管理办法****************************************************************************************压力容器材料方面的标准国标713-2008，1、GB150—1998 《钢制压力容器》2、GB151—1999 《管壳式换热器》3、GB/T222—1984 《钢的化学分析用试样取样法及化学成份允许偏差》4、GB/T228—2002 《金属材料室温拉伸试验方法》5、GB/T229—1994 《金属夏比缺口冲击试验法》6、GB/T232—1999 《金属材料弯曲试验方法》7、GB708—88 《冷轧钢板和钢带的尺寸、外形、重量及允许偏差》8、GB709—88 《热轧钢板和钢带的尺寸、外形、重量及允许偏差》9、GB/T983—1995 《不锈钢焊条》10、GB/T2649—1989 《焊接接头机械性能试验取样方法》11、GB/T2975—1998 《钢及钢产品力学性能试验取样位置及试样制备》12、GB/T3280—1992 《不锈钢冷轧钢板》13、GB4744—2000 《钢制压力容器产品焊接试板的力学性能检验》14、GB/T4237—1992 《不锈钢热轧钢板》15 、GB/T8110—1995 《气体保护电弧焊用碳钢、低合金钢焊丝》16、GB/T17854—1999 《埋弧焊用不锈钢焊丝和焊剂》17、GB/T5117—1995 《碳钢焊条》18、GB/T5118—1995 《低合金钢焊条》19、GB/T5293—1999 《埋弧焊用碳钢焊丝和焊剂》20、GB6654—1996 《压力容器用钢板》21、GB3087—1999 《低中压锅炉用无缝钢管》22、GB/T8163—1999 《输送流体用无缝钢管》23、GB/T8890—1998 《热交换器用铜合金无缝管》24、GB/T9019—2001 《压力容器公称直径》25、GB/T13296—1991 《锅炉、热交换器用不锈钢无缝钢管》26、GB/T14957—1994 《熔化焊用钢丝》27、GB/T14958—1994 《气体保护焊用钢丝》28、GB16749—1997 《压力容器波形膨胀节》29、JB/T4711-2003 《压力容器涂敷与运输包装》30、JB4700—2000 《压力容器法兰分类与技术条件》31、JB4701—2000 《甲型平焊法兰》32、JB4702—2000 《乙型平焊法兰》33、JB4703—2000 《长颈对焊法兰》34、JB4704—2000 《非金属软垫片》35、JB4705—2000 《缠绕垫片》36、JB4706—2000 《金属包垫片》37、JB4707—2000 《等长双头螺柱》38、JB4708—2000 《钢制压力容器焊接工艺评定》39、JB/T4709—2000 《钢制压力容器焊接规程》40、JB/T4712.1~4—2007 《容器支座》41、JB/T4731—2005 《钢制卧式容器》42、JB/T4714—1992 《浮头式换热器和冷凝器型式与基本参数》43、JB/T4715—1992 《固定管板式换热器型式与基本参数》44、JB/T4717—1992 《U型管式换热器型式与基本参数》45、JB/T4718—1992 《管壳式换热器用金属包垫片》46、JB/T4719—1992 《管壳式换热器用缠绕垫片》47、JB/T4720—1992 《管壳式换热器用非金属垫片》48、JB/T4722—1992 《管壳式换热器用螺纹换热管基本参数与技术条件》49、JB4726—2000 《压力容器用碳素钢和低合金钢锻件》50、JB4727—2000 《低温压力容器用低合金钢锻件》51、JB4728—2000 《压力容器用不锈钢锻件》52、JB4730.1~6—2005 《承压设备无损检测》53、JB/T4736—2002 《补强圈》54、HG20580—1998 《钢制化工容器设计基础规定》55、HG20581—1998 《钢制化工容器材料选用规定》56、HG20583—1998 《钢制化工容器结构设计规范》57、HG20584—1998 《钢制化工容器制造技术要求》58、HG20585—1998 《钢制低温压力容器技术规定》59、HG20592—97 《钢制管法兰形式、参数（欧洲体系）》60、HG20603—97 《钢制管法兰技术条件（欧洲体系）》61、HG20604—97 《钢制管法兰压力—温度等级（欧洲体系）》62、HG20605—97 《钢制管法兰焊接接头和坡口尺寸（欧洲体系）》63、HG20606—97 《钢制管法兰用非金属平垫片（欧洲体系）》64、HG20610—97 《钢制管法兰用缠绕式垫片（欧洲体系）》65、HG20612—97 《钢制管法兰用金属环垫（欧洲体系）》66、HG20613—97 《钢制管法兰用紧固件（欧洲体系）》67、HG20614—97 《钢制管法兰、垫片、紧固件选配规定（欧洲体系）》68、JB/T4710-2005 《钢制塔式容器》压力容器常用国内外钢号(近似)对照压力容器常用国内外钢号(近似)对照1.1 碳素钢钢板表3-1-1 碳素钢钢板序号国别钢板标准钢号备注1 中国GB912GB3274 Q235-A61F (1)GB912 标准是薄钢板的技术条件,板厚不大于4mm (2)SA283Gr.C 采用镇静钢和半镇静钢A235-A Q235-B Q235-C 美国ASME SA6 SA283Gr.C (C≤0.23%) 日本JIS G3101 SS400 JIS G3106SM400A/B/C 德国DIN17100 RST37-2 DIN17102 StE255 WstE255 2 中国GB6654 20R 美国ASME SA20 SA285Gr.C SA516Gr.55/60 (C=0.23%) 日本JIS G3103 SB410 (C≤0.23%) JIS G3115 SPV235 德国DIN 17155 HⅡ1.2低合金钢钢板表3-1-2 低合金钢钢板序号国别钢板标准钢号备注 1 中国GB/T1591 Q345B Q345C Q345D 日本JIS G3106 SM490B SM490C 德国DIN 17100 St 52-3 2 中国GB6654 16MnR 美国ASME SA20 SA516Gr70 (C≤0.23%) SA515Gr70 (C≤0.23%) 日本JIS G3115 SPV315,355 德国DIN 17155 19Mn6 3 中国GB6654 15MnVR 15MnVNR 美国ASME SA20SA299(C≤0.23%) SA612 日本JIS G3115 SPV355 德国DIN17102 StE380 WStE380 4 中国GB6654 18MnMoNbR 美国ASME SA533-A,B,C,D-1SA302 Gr.B,C,D 日本JIS G3119 SBVIB、SBV2、SBV3 JIS G3120 SQV1A、SQV2A 5 中国GB3531 16MnDR 15MnNiDR 美国ASME SA20 SA516Gr.70 SA662Gr.B/C 日本JIS G3126 SLA325A 德国DIN 17102 TStE285 6 中国GB150-1998 附录A 07MnNiCrMoVDR (调质) 美国ASME SA20 SA612 日本JIS G3115 SPV490Q 德国DIN 17102 TStE460 7 中国GB353109MnNiDR 美国ASME SA20 SA-537CL.1 德国DIN17280 11MnNi53 1.3 中温抗氢钢钢板表3-1-3 中温抗氢钢钢板序号国别钢板标准钢号备注 1 中国GB6654 15CrMoR 13CrMo44 用于抗氢腐蚀时要求Cr 含量≥0.8% 美国ASME SA20 SA387Gr.12-2 日本JIS G4109 SCMV2-2 德国DIN1715513CrMo44 2 中国GB150-1998 附录A 14Cr1MoR 美国ASME SA20SA387Gr.11-2 日本JIS G4109 SCMV3-2 德国DIN 17155 13CrMo44 3 中国GB150-1998 附录H 12Cr2Mo1R 为避免回火脆性应严格控制微量元素美国ASME SA20 SA387Gr.22-2 日本JIS G4109 SCMV4 德国DIN 17155 10CrMo910 1.4 高合金钢钢板表3-1-4 高合金钢钢板序号国别钢板标准钢号备注 1 中国GB4237 热轧GB3280 冷轧0Cr13 0Cr13A1 美国ASME SA240 S41008,S40540(TYPE410S,405) 日本JIS G4304 热轧JIS G4305 冷轧SUS410S,SUS405 德国DIN 1744 热轧DIN 1744 冷轧X6Cr13 X6CrA113 2 中国GB4237 热轧GB3280 冷轧0Cr18Ni9 美国ASME SA240 S30400(TYPE304) 日本JIS G4304 热轧JIS G4305 冷轧SUS304 德国DIN 17440 热轧DIN 17441 冷轧X5CrNi1810 3 中国GB4237 热轧GB3280 冷轧00Cr19Ni10 美国ASME SA240S30403(TYPE304L) 日本JIS G4304 热轧JIS G4305 冷轧SUS304L 德国DIN 17440 热轧DIN 17441 冷轧X2CrNi1911 序号国别钢板标准钢号备注4 中国GB4237 热轧GB3280 冷轧0Cr18Ni10TiS30403,S32100,S34700,S31600,S31603 材料应能通过ASTM A240 中10.2 节规定的方法进行的晶间腐蚀试验美国ASME SA240 S32100(TYPE321) 日本JIS G4304 热JIS G4305 冷轧SUS321 德国DIN 17440 热轧DIN 17441 冷轧X6CrNiTi1810 5 中国GB4237 热轧GB3280 冷轧0Cr18Ni11Nb 美国ASME SA240 S34700(TYPE347) 日本JIS G4304 热轧JIS G4305 冷轧SUS347 德国DIN 17440 热轧DIN 17441 冷轧X6CrNiNiNb1810 6 中国GB4237 热轧GB3280 冷轧0Cr17Ni12Mo2 美国ASME SA240 S31600(TYPE316) 日本JIS G4304 热轧JIS G4305 冷轧SUS316 德国DIN 17440 热轧DIN 17441 冷轧X5CrNiMo17122(1.4401) 7 中国GB4237 热轧GB3280 冷轧00Cr17Ni14Mo2 美国ASME SA240S31603(TYPE316L) 日本JIS G4304 热轧JIS G4305 冷轧SUS316L 德国DIN 17440 热轧DIN 17441 冷轧X2CrNiMo17132(1.4404) 8 中国GB4237 热轧GB3280 冷轧0Cr18Ni12Mo2Ti 美国ASME SA240S316035(TYPE316Ti) 日本JIS G4304 热轧JIS G4305 冷轧SUS316Ti 德国DIN 17440 热轧DIN 17441 冷轧X6CrNiMoTi17122(1.4571) 9 中国GB4237 热轧GB3280 冷轧0Cr19Ni13Mo3 德国的X5CrNiMo17133 钢号不能与该序号中的其它国家钢号很好的对照。
核心提示：管道密封垫片的化工部标准的大概情况化工部标准（欧洲体系）1. HG20606-97（钢制管法兰..管道密封垫片的化工部标准的大概情况化工部标准（欧洲体系）1. HG20606-97（钢制管法兰用非金属平垫片）压力等级分：PN0.25Mpa、PN0.6Mpa、PN1.0Mpa、PN1.6Mpa、PN2.5Mpa、PN4.0Mpa。
密封面形式分：FF型（全平面），RF、MFM、TG（突面、凹凸面、榫槽面），RF-E形（突面、带包边形）。
2．HG20607-97（钢制管法兰用聚四氟乙烯包覆垫片）压力等级分：PN0.6Mpa、PN1.0Mpa、PN2.5Mpa、PN4.0Mpa。
密封面形式分：PMF（机加工翅形）、PMS（机加工矩形）、PFT（折包形）。
3．HG20608-97(钢制管法兰用柔性石墨复合垫片) 压力等级分：PN1.0Mpa、PN1.6Mpa、PN2.5Mpa、PN4.0Mpa、PN6.3Mpa。
密封面形式分：RF、MFM、TG（突面、凹凸面、榫槽面），RF-E形（突面、带内包边形）。
4．HG20609-97（钢制管法兰用金属包覆垫片）压力等级分：PN2.5Mpa、PN4.0Mpa、PN6.3Mpa、PN10.0Mpa。
无密封面形式之分。
5．HG20610-97(钢制管法兰用缠绕式垫片) 压力等级分：PN1.6Mpa、PN2.5Mpa、PN4.0Mpa、PN6.3Mpa、PN10.0Mpa、PN16.0Mpa。
密封面形式：A（基本型榫槽面使用）、B（内环形凹凸面使用）、C（外环型突面使用）、D（内外环型突面使用）。
6．HG20611-97（钢制管法兰用齿形组合垫片）压力等级分：PN1.6Mpa、PN2.5Mpa、PN4.0Mpa、PN6.3Mpa、PN10.0Mpa、PN2.5Mpa。
密封面形式分：RF（带外环突面使用）、MFM（基本型凹凸面使用）。
7．HG20612-97(钢制管法兰用金属环垫) 压力等级分：PN6.3Mpa、PN10.0Mpa、PN16.0Mpa、PN25.0Mpa。

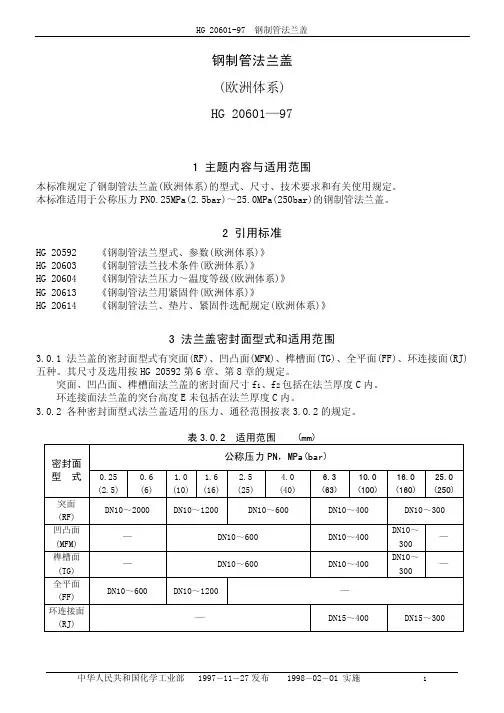

(欧洲体系)HG20601—971主题内容与适用范围本标准规定了钢制管法兰盖(欧洲体系)的型式、尺寸、技术要求和有关使用规定。
本标准适用于公称压力PN0.25MPa(2.5bar)～25.0MPa(250bar)的钢制管法兰盖。
2引用标准HG20592《钢制管法兰型式、参数(欧洲体系)》HG20603《钢制管法兰技术条件(欧洲体系)》HG20604《钢制管法兰压力～温度等级(欧洲体系)》HG20613《钢制管法兰用紧固件(欧洲体系)》HG20614《钢制管法兰、垫片、紧固件选配规定(欧洲体系)》3法兰盖密封面型式和适用范围3.0.1法兰盖的密封面型式有突面(RF)、凹凸面(MFM)、榫槽面(TG)、全平面(FF)、环连接面(RJ)五种。
其尺寸及选用按HG20592第6章、第8章的规定。
突面、凹凸面、榫槽面法兰盖的密封面尺寸f1、f2包括在法兰厚度C内。
环连接面法兰盖的突台高度E未包括在法兰厚度C内。
3.0.2各种密封面型式法兰盖适用的压力、通径范围按表3.O.2的规定。
表3.0.2适用范围(mm)公称压力PN，MPa(bar)密封面型式0.25(2.5)0.6(6)1.0(10)1.6(16)2.5(25)4.0(40)6.3(63)10.0(100)16.0(160)25.0(250)突面(RF)DN10～2000DN10～1200DN10～600DN10～400DN10～300凹凸面(MFM)—DN10～600DN10～400DN10～300—榫槽面(TG)—DN10～600DN10～400DN10～300—全平面(FF)DN10～600DN10～1200—环连接面(RJ)—DN15～400DN15～300法兰盖的尺寸按图4—1和表4—1～10的规定。
表4—1PN0.25MPa(2.5bar)钢制管法兰盖表4—2PNO.6MPa(6bar)钢制管法兰盖表4—3PN1.0MPa(10bar)钢制管法兰盖表4—4PN1.6MPa(16bar)钢制管法兰盖袭4—5PN2.5MPa(25bar)钢制管法兰盖表4—6PN4.0MPa(40bar)钢制管法兰盖表4—7PN6.3MPa(63bar)钢制管法兰盖表4—8PN10.0MPa(100bar)钢制管法兰盖表4—9PN16.O MPa(160bar)钢制管法兰盖表4—10PN25.0MPa(250bar)钢制管法兰盖图4—1钢制管法兰盖表4—1PN0.25MPa(2.5bar)钢制管法兰盖(mm)表4—6PN4.0MPa(40bar)钢制管法兰盖(mm)表4—8PN10.0MPa(100bar)钢制管法兰盖(mm)表4—10PN25.0MPa(250bar)钢制管法兰盖(mm)HG20601-97钢制管法兰盖5技术要求法兰的技术要求按HG20603的规定。
