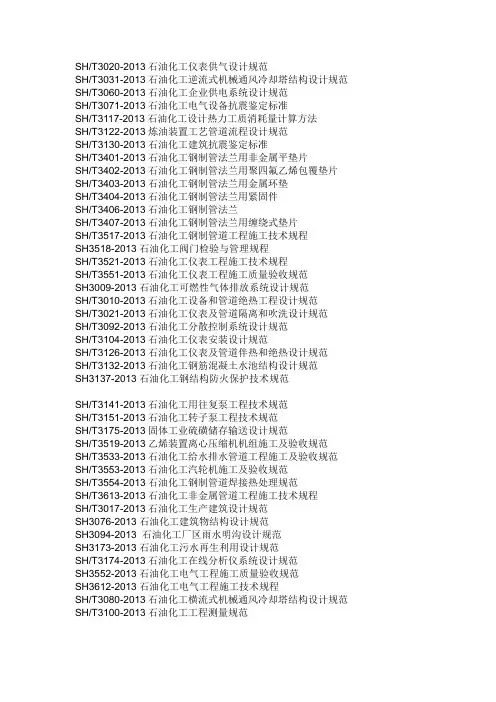

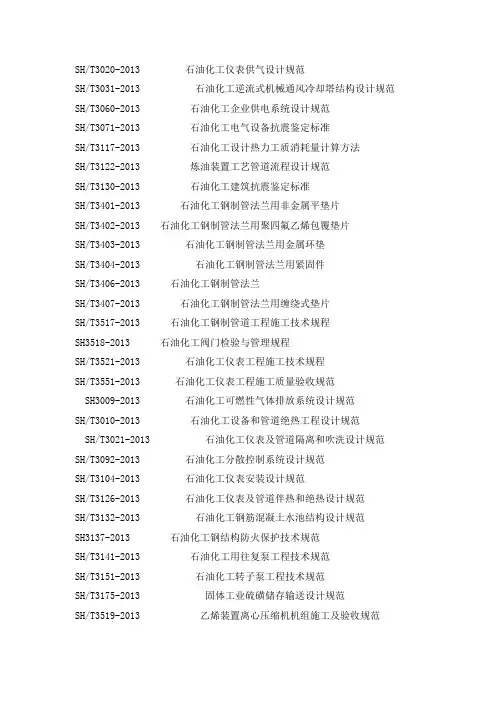

sht3407-2013石油化工钢制管法兰用缠绕式垫片

压力管道设计常用管件标准及区别茌平县锦程无缝钢管有限公司更新日期:2008-11-26 16:26:21 点击:266824.压力管道设计常用管法兰标准有下列四类：1.国家标准1）《钢制管法兰》GB/T9112～9124国家标准是参照《钢法兰》ISO/DIS7005-Ⅰ编制而成。

其公称直径范围、法兰结构及密封面形式等与ISO标准基本相同。

标准的构成形式为一种法兰型式、一种密封面型式和一种连接型式构成一个标准。

标准中有两个公称压力系列：0.25，0.6，1.0，1.6，2.5，4.0，6.3，10.0，16.0Mpa；2.0，5.0，11.0，15.0，26.0，42.0Mpa。

公称直径范围因公称压力不同而异：PN=0.25Mpa,DN=3000mm；max=3000mm。

PN=42.0Mpa,DNmax法兰结构型式：有整体、螺纹、对焊、带颈平焊、带颈承插焊、板式、对焊环松套板式、对焊环松套带颈、平焊环松套板式、板式翻边松套、法兰盖等。

2）《大直径碳钢管法兰》GB/T13402-92基本上是等效采用《大直径碳钢管法兰》API605。

公称压力PN为2.0、5.0、6.3、15Mpa。

公称直径范围为DN650～1500mm。

法兰结构有对焊式和整体式两种，密封面为凸面。

2.中国石油化工集团公司标准《石油化工钢制管法兰》SH/T3406-96SH/T3406-1996是根据石油化工生产的特点，参照美国国家标准《钢制管法兰及法兰管件》ASME B16.5及美国石油协会标准《大直径碳钢法兰》API605编制而成。

标准属于美洲体系。

公称压力范围PN=1.0、2.0、5.0、6.8、10.0、15.0、25.0、42.0Mpa。

公称直径范围为DN15～1500mm。

DN≤600mm的法兰型式有对焊平焊承插焊松套螺纹等五种。

DN≥650mm的法兰仅有对焊法兰。

密封面型式，DN≤600mm时有凸台面、榫槽面、环槽面、凹凸面和全平面等五种。

钢制管法兰、垫片及紧固件选用规定2008-01-15发布2008-02-01实施胜利工程设计咨询公司总图规划所发布前言根据胜利油田胜利工程设计咨询有限责任公司 2007 年技术基础工作计划的要求，由总图规划设计所编制完成了《钢制管法兰、垫片及紧固件选用规定》。

本规定共分9章和5个附录。

主要内容有：总则、术语、基本规定、法兰的选用、密封面的选用、垫片的选用、紧固件的选用、法兰、垫片与紧固件的选配、法兰、垫片及紧固件参数的描述等。

本规定由总图规划设计所专业技术委员会提出。

本规定由总图规划设计所专业技术委员会起草。

本规定起草人：刘庆砚本规定由总图规划设计所专业技术委员会负责解释。

本规定首次发布时间：2008年01月。

目次1 总则 (1)2 术语 (2)3 基本规定 (4)4 法兰的选用 (5)4.1 一般规定 (5)4.2 法兰类型的选用 (6)4.3 法兰公称通径的选用 (7)4.4 法兰公称压力的选用 (7)4.5 法兰材料的选用 (8)4.6 法兰最高无冲击工作压力的选用 (8)4.7 法兰盖允许开孔直径的选用 (11)5 密封面的选用 (12)5.1 一般规定 (12)5.2 密封面的选用 (12)6 垫片的选用 (16)6.1 一般规定 (16)6.2 垫片的选用 (16)6.3 垫片适用条件的选配 (21)7 紧固件的选用 (22)7.1 一般规定 (22)7.2 紧固件的选用 (23)8 法兰、垫片、紧固件的选配 (25)8.1 一般规定 (25)8.2 法兰、垫片、紧固件的选配 (27)9 法兰、垫片及紧固件参数的描述 (30)9.1 一般规定 (30)9.2 法兰的描述 (30)9.3 垫片及紧固件参数的描述 (31)附录A 可与欧洲体系法兰配合使用的国内管法兰标准 (32)附录B 国内部分标准中的密封面名称对照 (33)附录C 设备表中法兰、垫片及紧固件参数的描述举例 (34)附录D 材料表中法兰、垫片及紧固件参数的描述举例 (35)附录E 施工图说明书中法兰、垫片及紧固件参数的描述举例 (36)本规定用词说明 (39)1 总则1.0.1 为了规范油气集输及输油管道工程设计中法兰及紧固件的选用标准，保证设计质量，提高设计水平，统一法兰及紧固件的描述方法，制定本规定。

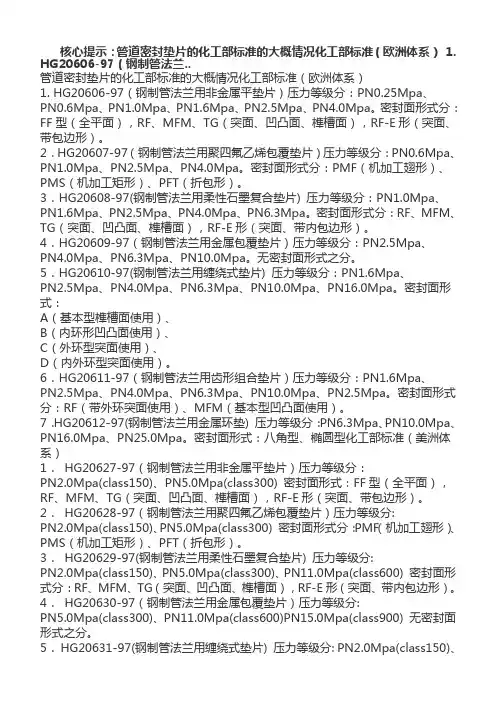

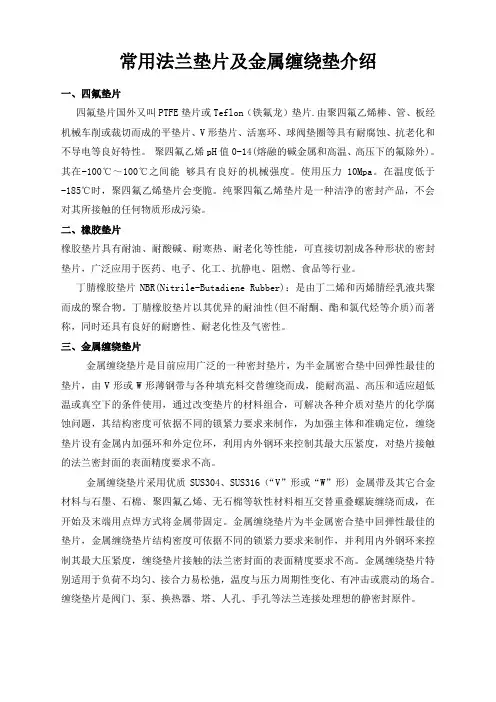

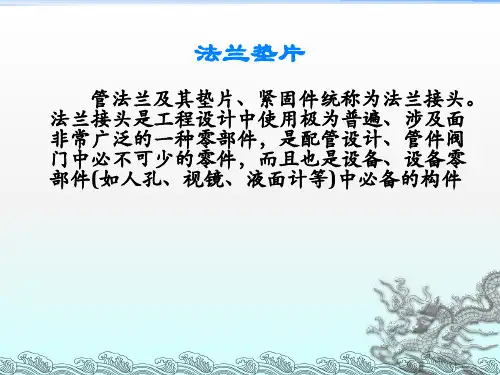

核心提示：管道密封垫片的化工部标准的大概情况化工部标准（欧洲体系）1. HG20606-97（钢制管法兰..管道密封垫片的化工部标准的大概情况化工部标准（欧洲体系）1. HG20606-97（钢制管法兰用非金属平垫片）压力等级分：PN0.25Mpa、PN0.6Mpa、PN1.0Mpa、PN1.6Mpa、PN2.5Mpa、PN4.0Mpa。

密封面形式分：FF型（全平面），RF、MFM、TG（突面、凹凸面、榫槽面），RF-E形（突面、带包边形）。

2．HG20607-97（钢制管法兰用聚四氟乙烯包覆垫片）压力等级分：PN0.6Mpa、PN1.0Mpa、PN2.5Mpa、PN4.0Mpa。

密封面形式分：PMF（机加工翅形）、PMS（机加工矩形）、PFT（折包形）。

3．HG20608-97(钢制管法兰用柔性石墨复合垫片) 压力等级分：PN1.0Mpa、PN1.6Mpa、PN2.5Mpa、PN4.0Mpa、PN6.3Mpa。

密封面形式分：RF、MFM、TG（突面、凹凸面、榫槽面），RF-E形（突面、带内包边形）。

4．HG20609-97（钢制管法兰用金属包覆垫片）压力等级分：PN2.5Mpa、PN4.0Mpa、PN6.3Mpa、PN10.0Mpa。

无密封面形式之分。

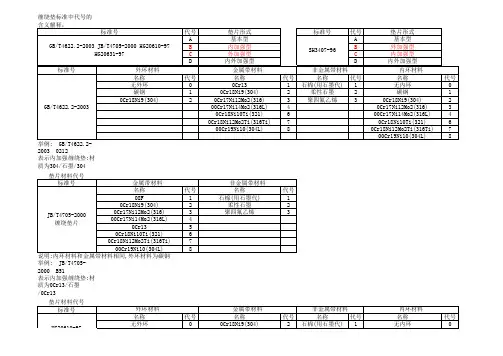

5．HG20610-97(钢制管法兰用缠绕式垫片) 压力等级分：PN1.6Mpa、PN2.5Mpa、PN4.0Mpa、PN6.3Mpa、PN10.0Mpa、PN16.0Mpa。

密封面形式：A（基本型榫槽面使用）、B（内环形凹凸面使用）、C（外环型突面使用）、D（内外环型突面使用）。

6．HG20611-97（钢制管法兰用齿形组合垫片）压力等级分：PN1.6Mpa、PN2.5Mpa、PN4.0Mpa、PN6.3Mpa、PN10.0Mpa、PN2.5Mpa。

密封面形式分：RF（带外环突面使用）、MFM（基本型凹凸面使用）。

7．HG20612-97(钢制管法兰用金属环垫) 压力等级分：PN6.3Mpa、PN10.0Mpa、PN16.0Mpa、PN25.0Mpa。

管件标识————————————————————————————————作者：————————————————————————————————日期:ﻩSH系列管道等级表说明1 主题内容与适用范围1.1 主题内容本等级表规定了石油化工企业工艺装置及系统工程中金属管道设计的器材应用。

1.2 适用范围本等级表适用于石油化工企业工艺装置及系统工程中金属管道设计的器材选用，对改扩建项目可参照执行。

本等级表上册部分采用SH标准体系系列。

本等级表不适用于管道支架、隔热结构及非金属管道、铸铁管道和长输管道的设计。
