一、板式平焊法兰系列
二、带颈平焊法兰系列
三、带颈对焊钢制管法兰系列
三、承插焊钢制管法兰系列
四、螺纹钢制管法兰一、化工标准螺纹钢制管法兰：
八、钢制管法兰盖系列
大直径钢制管法兰系列
一、板式平焊法兰系列
二、带颈平焊法兰系列
以上数据由武汉斯意诚贸易有限公司提供！
以上数据由武汉斯意诚贸易有限公司提供！
三、带颈对焊钢制管法兰系列
以上数据由武汉斯意诚贸易有限公司提供！
四、承插焊钢制管法兰系列
以上数据由武汉斯意诚贸易有限公司提供！
五、螺纹钢制管法兰二、化工标准螺纹钢制管法兰：
以上数据由武汉斯意诚贸易有限公司提供！
以上数据由武汉斯意诚贸易有限公司提供！
六、平焊环板式松套法兰系列
以上数据由武汉斯意诚贸易有限公司提供！
七、对焊环板式松套法兰系列
以上数据由武汉斯意诚贸易有限公司提供！
八、钢制管法兰盖系列
以上数据由武汉斯意诚贸易有限公司提供！
以上数据由武汉斯意诚贸易有限公司提供！
九、大直径钢制管法兰系列
以上数据由武汉斯意诚贸易有限公司提供！。

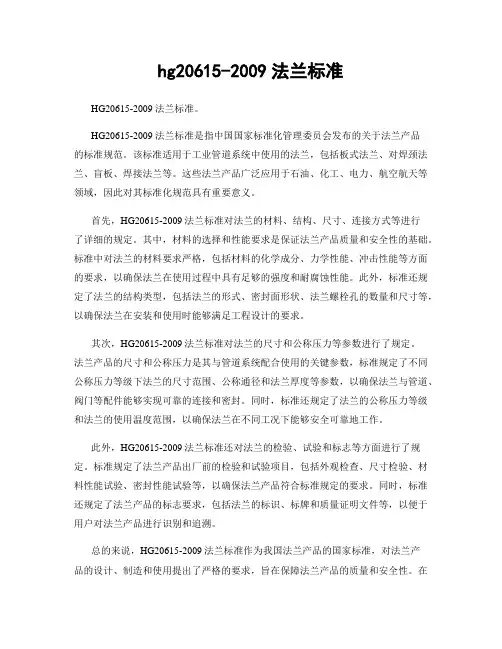

hg20615-2009法兰标准HG20615-2009法兰标准。
HG20615-2009法兰标准是指中国国家标准化管理委员会发布的关于法兰产品的标准规范。
该标准适用于工业管道系统中使用的法兰，包括板式法兰、对焊颈法兰、盲板、焊接法兰等。
这些法兰产品广泛应用于石油、化工、电力、航空航天等领域，因此对其标准化规范具有重要意义。
首先，HG20615-2009法兰标准对法兰的材料、结构、尺寸、连接方式等进行了详细的规定。
其中，材料的选择和性能要求是保证法兰产品质量和安全性的基础。
标准中对法兰的材料要求严格，包括材料的化学成分、力学性能、冲击性能等方面的要求，以确保法兰在使用过程中具有足够的强度和耐腐蚀性能。
此外，标准还规定了法兰的结构类型，包括法兰的形式、密封面形状、法兰螺栓孔的数量和尺寸等，以确保法兰在安装和使用时能够满足工程设计的要求。
其次，HG20615-2009法兰标准对法兰的尺寸和公称压力等参数进行了规定。
法兰产品的尺寸和公称压力是其与管道系统配合使用的关键参数，标准规定了不同公称压力等级下法兰的尺寸范围、公称通径和法兰厚度等参数，以确保法兰与管道、阀门等配件能够实现可靠的连接和密封。
同时，标准还规定了法兰的公称压力等级和法兰的使用温度范围，以确保法兰在不同工况下能够安全可靠地工作。
此外，HG20615-2009法兰标准还对法兰的检验、试验和标志等方面进行了规定。
标准规定了法兰产品出厂前的检验和试验项目，包括外观检查、尺寸检验、材料性能试验、密封性能试验等，以确保法兰产品符合标准规定的要求。
同时，标准还规定了法兰产品的标志要求，包括法兰的标识、标牌和质量证明文件等，以便于用户对法兰产品进行识别和追溯。
总的来说，HG20615-2009法兰标准作为我国法兰产品的国家标准，对法兰产品的设计、制造和使用提出了严格的要求，旨在保障法兰产品的质量和安全性。
在工业管道系统的建设和运行中，严格遵守该标准对于保障工程质量、确保设备安全具有重要意义。
![[VIP专享]HGT 20592-2009《钢制管法兰、垫片、紧固件》新旧标准对比](https://uimg.taocdn.com/c6839daea32d7375a517803f.webp)
金属包覆垫片执行标准金属包覆垫片是一种由金属材料覆盖的垫片，用于提供密封和抗压力的功能。
它主要由两部分组成：一个金属薄片和一个弹性材料的填料。
金属薄片提供了垫片的强度和耐腐蚀性能，而填料则提供了垫片的弹性和密封性。
金属包覆垫片的执行标准对其技术要求、性能指标和测试方法进行了规定。
以下是金属包覆垫片的主要执行标准和相关参考内容：1. 国际标准：- ISO 2692：1998 弹性件和金属垫片-厚度和硬度公差- ISO 2285：1999 弹性件和金属垫片-单片金属薄片垫片- ISO 3501：1986 弹性件和金属垫片-凹槽垫片- ISO 7089：1991 弹性件和金属垫片-通用规范- ISO 7089-1：2000 弹性件和金属垫片-高强度和高预紧力用具有粘附涂层金属垫片- ISO 7089-2：2000 弹性件和金属垫片-高强度和高预紧力用扭曲型叠片垫片2. 美国标准：- ASTM F432-13a Standard Specification for Roof and Rock Bolts and Accessories- ASTM F844-07(2018) Standard Specification for Washers, Steel, Plain (Flat), Unhardened for General Use- ASTM F436-18 Standard Specification for Hardened Steel Washers Inch and Metric Dimensions- ASTM F468-17 Standard Specification for Nonferrous Bolts, Hex Cap Screws, and Studs for General Use- ASTM F2438-04(2018) Standard Specification for Nonferrous Threaded and Socket Head Cap Screws3. 欧洲标准：- DIN 125-1：1990 Techinical flat washers for bolt and nuts - Product Grade A- DIN 125-2：1995 Techinical flat washers for bolt and nuts - Product Grade C- DIN 125-3：1995 Techinical flat washers for bolt and nuts - Product Grade Q- DIN 126-1990 Plain washers — Product grade C- DIN 7980：2008 Prevailing torque type steel hexagon thin nuts (with non-metallic insert)4. 中国标准：- GB/T 97.1-2015 螺栓、螺母和垫圈技术要求及验收规则- GB/T 97.2-2015 垫片技术要求及验收规则- GB/T 1431-2008 膨胀螺栓和螺母- GB/T 17628.2-2017 螺母的分类.尺寸.性能和检验- GB/T 17628.3-2017 螺纹类垫圈以上标准对于金属包覆垫片的尺寸、硬度、公差、性能指标、检验方法等方面进行了详细的规定和说明，是金属包覆垫片设计、制造和验收的重要参考依据。

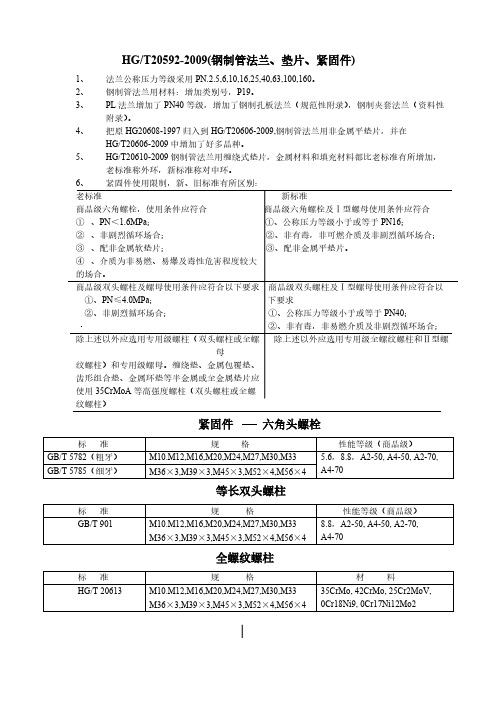

精心整理HG/T20592-2009(钢制管法兰、垫片、紧固件)⑴、 法兰公称压力等级采用PN.2.5,6,10,16,25,40,63,100,160。
⑵、 钢制管法兰用材料：增加类别号，P19。
⑶、 PL 法兰增加了PN40等级，增加了钢制孔板法兰（规范性附录），钢制夹套法兰（资料性附录）。
⑷、 把原HG20608-1997归入到HG/T20606-2009,钢制管法兰用非金属平垫片，并在HG/T20606-2009中增加了好多品种。
⑸、 HG/T20610-2009钢制管法兰用缠绕式垫片，金属材料和填充材料都比老标准有所增加，老标准称外环，新标准称对中环。
等长双头螺柱全螺纹螺柱螺栓/螺柱与螺母匹配紧固件的使用一商品级六角螺栓及Ⅰ型六角螺母的使用条件应符合下列要求：1公称压力等级小于或者等于PN16。
2非有毒、非可燃介质以及非剧烈循环场合。
3配用非金属平垫片。
二商品级双头螺柱及Ⅰ型六角螺母的使用条件应符合下列要求：1公称压力等级小于或者等于PN40。
2非有毒、非可燃介质以及非剧烈循环场合。
三除一、二条件外，应选用专用级全螺纹螺柱和Ⅱ型六角螺母。
四紧固件使用压力和温度范围：紧固件使用压力和温度范围(mm)七平垫片和六角头螺栓、螺柱及螺母的配合：1法兰接头是由一对法兰和紧固件、垫片等元件组成的装配件。
法兰接头的选用应根据设计条件、流体特性、密封要求等因素来考虑，同时还应综合考虑法兰、垫片和紧固件的选用和配合。
2全平面法兰应采用橡胶、石棉橡胶板、非石棉纤维橡胶板、填充改性聚四氟乙烯等非金属平垫片。
3危险工况下，法兰与垫片和紧固件的配合使用可参考标准法兰用紧固件和垫片的选配的规定并确定紧固件的上进扭矩及上进程序。
4法兰接头的密封面之间只允许安装一个垫片。
5拧紧螺栓时，应遵循一定的紧固步骤。
对于重要扥使用场合（例如高压、高温、极度或高危害介质）的法兰接头，应选用扭矩扳手或其他控制螺栓载荷的装置，遵循规定的紧固步骤，达到预定的紧固载荷，保证法兰接头的密封和避免因过分拧紧导致垫片压坏。

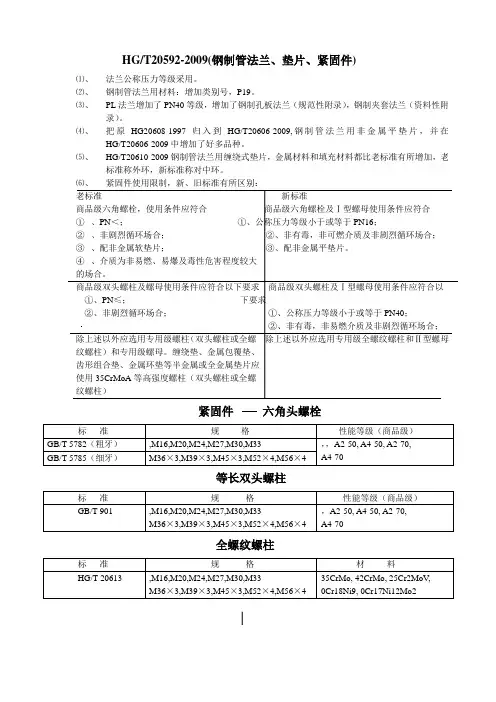

HG/T20592-2009(钢制管法兰、垫片、紧固件)⑴、法兰公称压力等级采用。
⑵、钢制管法兰用材料：增加类别号，P19。
⑶、PL法兰增加了PN40等级，增加了钢制孔板法兰（规范性附录），钢制夹套法兰（资料性附录）。
⑷、把原HG20608-1997归入到HG/T20606-2009,钢制管法兰用非金属平垫片，并在HG/T20606-2009中增加了好多品种。
⑸、HG/T20610-2009钢制管法兰用缠绕式垫片，金属材料和填充材料都比老标准有所增加，老标准称外环，新标准称对中环。
⑹、紧固件使用限制，新、旧标准有所区别：老标准新标准商品级六角螺栓，使用条件应符合商品级六角螺栓及Ⅰ型螺母使用条件应符合①、PN＜；①、公称压力等级小于或等于PN16；②、非剧烈循环场合；②、非有毒，非可燃介质及非剧烈循环场合；③、配非金属软垫片；③、配非金属平垫片。
④、介质为非易燃、易爆及毒性危害程度较大的场合。
商品级双头螺柱及螺母使用条件应符合以下要求商品级双头螺柱及Ⅰ型螺母使用条件应符合以①、PN≤；下要求②、非剧烈循环场合；①、公称压力等级小于或等于PN40；②、非有毒，非易燃介质及非剧烈循环场合；除上述以外应选用专用级螺柱（双头螺柱或全螺除上述以外应选用专用级全螺纹螺柱和Ⅱ型螺母纹螺柱）和专用级螺母。
缠绕垫、金属包覆垫、齿形组合垫、金属环垫等半金属或全金属垫片应使用35CrMoA等高强度螺柱（双头螺柱或全螺纹螺柱）紧固件六角头螺栓等长双头螺柱全螺纹螺柱螺栓/螺柱与螺母匹配紧固件材料平垫圈GB/T※管法兰：板式平焊法兰，螺纹法兰，对焊环松套法兰，平焊环松套法兰不应使用与剧烈循环工况，在剧烈循环工况下应选用带颈对焊法兰或整体法兰。
※垫片：·柔性石墨材料用氧化性介质时最高使用温度不超过450℃；·石棉和非石棉垫片不应用于极度和高度危害介质和高真空场合；·具有冷流倾向聚四氟乙烯平垫片，其密封面应采用FF，MFM，TG；·公称压力小于等于PN16的法兰，采用缠绕垫，金属包覆垫，半金属垫，金属环垫时应采用带颈对焊法兰.。
垫片基础知识、基本概念1.垫片密圭寸原理：垫片密封是靠外力压紧密封垫片，使其本身发生弹性或塑性变形，以填满密封面上的微观凹凸不平来实现。
也就是利用密封面上的比压使介质通过密封面的阻力大于密封面两侧的介质压力差来实现密封。
2.垫片密封的泄漏有二种：渗透泄漏与界面泄漏渗透泄漏（垫片中间泄露）：对非金属材料而言，从材料的微观结构看，本身存在微小缝隙和细微的毛细管。
具有一定压力的流体自然容易通过它们泄漏出来，此泄漏称为渗透泄漏，其泄漏量约占总泄漏量的10〜20 %。
可以采用不同材料的复合或机械组合型式形成不渗透性的结构。
或者使用较大的压紧力使材料更加密实，减少以至消除泄漏。
界面泄漏（两连接面泄露）：两连接表面（即密封面）从机械加工的微观纹理来看存在粗糙度和变形，它们与垫片之间总存在泄漏通道，由此产生的泄漏叫界面泄漏，其泄漏量约占总泄漏量的80〜90%。
界面泄漏与垫片材料的性质、接头的机械性质与状态、密封流淌的特性以及紧固件的夹紧程度有关。
总结：要少泄露，首先垫片要“夹紧”，同时要求垫片有一定的“回弹力”以回弹填满空隙，否则也不行。
回弹力取决于垫片本身的材质和结构及使用条件（温度、压力）。
垫片夹紧后（初始密封），在介质压力作用下（垫片内侧直接和介质接触）的密封叫工作密封。
从理论上说，预紧应力愈大，垫片中贮存的弹性应变能也愈大，因而可用于补偿分离或松弛的余地也就愈大，当然要以密封材料本身最大弹性变形能力为极限。
紧固件因受热引起应力松弛、垫片老化弹性下降，垫片长期受压等原因都可能导致“昨天不漏今天漏”。
二、钢制管法兰用垫片标记根据现行国家标准《钢制管法兰、垫片、紧固件》（HG/T 20592〜20635-2009）的要求，钢制管法兰用垫片（PN系列）标记规定如下：b I ici m —回El其中：a为标准编号1、HG/T 20606-2009 钢制管法兰用非金属平垫片（PN系列）；2、HG/T 20607-2009 钢制管法兰用聚四氟乙烯包覆垫片（PN系列）；3、HG/T 20609-2009 钢制管法兰用金属包覆垫片（PN系列）；4、HG/T 20610-2009 钢制管法兰用缠绕式垫片（PN系列）；5、HG/T 20611-2009 钢制管法兰具有覆盖层的齿形组合垫（PN系列）；6、HG/T 20612-2009 钢制管法兰非金属环形垫（PN系列）。
化工部标准（欧洲体系）1. HG20606-97（钢制管法兰用非金属平垫片）压力等级分：PN0.25Mpa、PN0.6Mpa、PN1.0Mpa、PN1.6Mpa、PN2.5Mpa、PN4.0Mpa。
密封面形式分：FF型（全平面），RF、MFM、TG（突面、凹凸面、榫槽面），RF-E形（突面、带包边形）。
2．HG20607-97（钢制管法兰用聚四氟乙烯包覆垫片）压力等级分：PN0.6Mpa、PN1.0Mpa、PN2.5Mpa、PN4.0Mpa。
密封面形式分：PMF（机加工翅形）、PMS（机加工矩形）、PFT（折包形）。
3．HG20608-97(钢制管法兰用柔性石墨复合垫片) 压力等级分：PN1.0Mpa、PN1.6Mpa、PN2.5Mpa、PN4.0Mpa、PN6.3Mpa。
密封面形式分：RF、MFM、TG（突面、凹凸面、榫槽面），RF-E形（突面、带内包边形）。
4．HG20609-97（钢制管法兰用金属包覆垫片）压力等级分：PN2.5Mpa、PN4.0Mpa、PN6.3Mpa、PN10.0Mpa。
无密封面形式之分。
5．HG20610-97(钢制管法兰用缠绕式垫片) 压力等级分：PN1.6Mpa、PN2.5Mpa、PN4.0Mpa、PN6.3Mpa、PN10.0Mpa、PN16.0Mpa。
密封面形式：A（基本型榫槽面使用）、B（内环形凹凸面使用）、C（外环型突面使用）、D（内外环型突面使用）。
6．HG20611-97（钢制管法兰用齿形组合垫片）压力等级分：PN1.6Mpa、PN2.5Mpa、PN4.0Mpa、PN6.3Mpa、PN10.0Mpa、PN2.5Mpa。
密封面形式分：RF（带外环突面使用）、MFM（基本型凹凸面使用）。
7．HG20612-97(钢制管法兰用金属环垫) 压力等级分：PN6.3Mpa、PN10.0Mpa、PN16.0Mpa、PN25.0Mpa。
密封面形式：八角型、椭圆型化工部标准（美洲体系）1．HG20627-97（钢制管法兰用非金属平垫片）压力等级分：PN2.0Mpa(class150)、PN5.0Mpa(class300) 密封面形式：FF型（全平面），RF、MFM、TG（突面、凹凸面、榫槽面），RF-E形（突面、带包边形）。
一、非金属平垫片——HG/T20606-2009（欧系）HG/T20627-2009（美系）二、聚四氟乙烯包覆片——HG/T20607-2009（欧系）HG/T20628-2009（美系）三、金属包覆垫片——HG/T20609-2009（欧系）HG/T20630-2009（美系）四、缠绕式垫片——HG/T20610-2009（欧系）HG/T20631-2009（美系）五、齿形组合垫——HG/T20611-2009（欧系）HG/T20632-2009（美系）六、金属环垫——HG/T20612-2009（欧系）HG/T20633-2009（美系）一、非金属平垫片—HG/T20606-2009\HG/T20627-20091、垫片型式：全平面（FF）突面（RF）凹凸面（MFM）榫槽面（TG）突面带内包边（RF-E）。
2、垫片使用的材料3、垫片尺寸极限偏差FF型和RF型MFM型和TG型4、标记示例a、公称尺寸100㎜、公称压力25的突面法兰，用304不锈钢包边的XB450石棉橡胶板垫片：HG/T20606 垫片 RF-E 100-2.5 XB450/304b、公称尺寸500㎜、公称压力0.6MPa的全平面法兰用三元乙丙橡胶垫片：HG/T20606 垫片 FF 500-0.6 EPDMc、公称尺寸DN400，公称压力Class15的凹凸面法兰，选用厚度为3㎜的无机纤维橡胶压制板垫片：HG/T20627 垫片面性MFM 400-150 NAS（AAA/BBB）注：具体厂商（AAA）和牌号（BBB）钢制管法兰用垫片的几种类型二、聚四氟乙烯包覆垫—HG/T20607-2009\HG/T20628-20091、垫片型式：A型（剖切型）B型（机加工型）C型（折包型）2、垫片使用的材料包覆层：聚四氟乙烯——符合QB/T3625中规定的FSB-2和QB/T3626的规定。
嵌入层：石棉橡胶板或非石棉纤维橡胶板.3、垫片尺寸极限偏差垫片内径D1和外径D4尺寸公差及厚度的极限偏差4、垫片嵌入层常使用的材料5、标记示例a、公称尺寸DN200、公称压力PN10的钢制管法兰用剖切型聚四氟乙烯包覆垫片，嵌入层材料为丁氰橡胶板：HG/T20607 四氟包覆垫（NBR） A 200-10b、公称尺寸DN200、公称压力Class150的钢制管法兰用厚度T为2.5mm的剖切型聚四氟乙烯包覆垫片，嵌入层材料为丁氰橡胶板：HG/T20628 四氟包覆垫（NBR） A 200-150三、金属包覆垫片—— HG/T20609-2009\ HG/T20630-20091、垫片型式：Ⅰ型和Ⅱ型金属包覆垫片；2、垫片的包覆金属材料：3、填充材料：4、垫片尺寸的极限偏差5、标记示例：a、公称尺寸DN500、公称压力PN25、金属包覆层材料为0Cr18Ni9，填充材料为XB450石棉橡胶板的金属包覆垫片：HG/T20609 金属包覆垫片 500-25 304/XB450b、公称尺寸DN500、公称压力Class300、金属包覆层材料为0Cr18Ni9，填充材料为柔性石墨板的金属包覆垫片：HG/T20630 金属包覆垫片 500-300 304/FG四、缠绕式垫片——HG/T20610-2009\HG/T20631-20091、垫片型式：2、垫片材料3、垫片型式和材料代号垫片型式和材料代号(续)4垫片尺寸极限偏差表1——HG/T20610表2——HG/T206316、标记示例a、公称尺寸为DN100、公称压力PN40的钢制管法兰用带内环和对中环的缠绕式垫片（D型），对中环材料为碳钢，金属带材料为0Cr18Ni9，填料为柔性石墨带，内环材料为0Cr18Ni9，其标记为：HG/T20610 缠绕垫 D100-40 1222b、公称尺寸为DN1000、公称压力Class300的大直径钢制管法兰（B系列）用带内环和对中环的缠绕式垫片（D型），对中环材料为碳钢，金属带材料为0Cr18Ni9，填料为柔性石墨带，内环材料为0Cr18Ni9，其标记为：HG/T20631 缠绕垫 D1000 B-300 1222※标志：垫片在对中环上应有永久性标志（如打钢印等）。
金属包覆垫片执行标准金属包覆垫片是一种用于连接两个或多个金属结构的密封材料，常见于电力设备、化工设备、船舶等领域。
为了确保金属包覆垫片的质量和性能，制定了一些执行标准，下面是相关参考内容。
1. GB/T 19001-2016 质量管理体系要求: 这是中国质量管理体系的国家标准，适用于所有类型的组织，包括金属包覆垫片制造厂商。
该标准规定了质量管理体系的要求，帮助企业建立和维护质量管理体系，确保产品质量。
2. GB/T 9124-2010 大小型标准法兰及密封面垫片: 该标准规定了标准法兰和密封面垫片的尺寸。
金属包覆垫片通常用于标准法兰连接，该标准提供了金属包覆垫片在安装时所需的尺寸参数。
3. GB/T 1876.2-2002 扁铜垫片: 该标准规定了扁铜垫片（金属包覆垫片的一种）的材质、尺寸、技术要求、试验方法和标志、包装、运输等内容，确保其符合质量标准和技术要求。
4. ASTM F2266-03(2018) Standard Specification for Mass-produced fusion Bonded Polytetrafluoroethylene (PTFE) Coated Steel Surfaces (Metal-to-Metal Sliding Surfaces): 该标准规定了大批量生产的金属表面与聚四氟乙烯（PTFE）包覆层之间的规范。
金属包覆垫片通常包括金属表面与PTFE包覆层，该标准规定了其质量要求、性能测试方法等内容。
5. ISO 10139:2018 锻制金属半圆形和矩形垫片: 国际标准化组织（ISO）制定的这一标准规定了金属半圆形和矩形垫片的尺寸和质量要求。
金属包覆垫片中的金属垫片通常采用锻造工艺制造，该标准对其进行了规范。
6. ASME B16.20-2017 Metallic Gaskets for Pipe Flanges-Ring-Joint, Spiral-Wound, and Jacketed: 该标准是美国机械工程师协会（ASME）制定的针对管法兰金属垫片的规范。
金属包覆垫片执行标准摘要：一、金属包覆垫片的概述二、金属包覆垫片的执行标准三、金属包覆垫片的应用范围四、金属包覆垫片的性能五、结论正文：一、金属包覆垫片的概述金属包覆垫片是一种复合型垫片，其内部采用非金属材料如柔性石墨、石棉橡胶板、陶瓷纤维等，外部则采用特定的冷作工艺包覆金属薄板。
这种垫片具有较强的密封性能，适用于各种介质的泵、阀、换热器等的密封以及各类法兰密封。
二、金属包覆垫片的执行标准金属包覆垫片的执行标准主要包括：1.ASME B16.20-2016：《管法兰用环垫式、螺旋缠绕式和夹层式金属垫片》2.JB/T4705-2000：《大法兰用金属缠绕垫片》3.HG20592-HG20639 管法兰标准中的垫片有说明4.美标金属缠绕垫片执行标准：ASME B16.20-2016这些标准规定了金属包覆垫片的尺寸、材料、性能等技术要求，以确保其在实际应用中具有良好的密封性能和使用寿命。
三、金属包覆垫片的应用范围金属包覆垫片广泛应用于各种工业领域，如石油、化工、冶金、电力等，主要用于泵、阀、换热器、压力容器、法兰等设备的密封。
四、金属包覆垫片的性能金属包覆垫片具有以下优良性能：1.良好的密封性能：金属包覆垫片采用复合结构设计，内部非金属材料具有良好的密封性能，外部金属薄板提高了垫片的强度和耐压性能。
2.耐高温性能：金属包覆垫片内部非金属材料具有较高的耐温性能，可应用于高温工况。
3.耐腐蚀性能：根据需要，金属包覆垫片内部非金属材料可以选择不同的材质，具有良好的耐腐蚀性能。
4.适应性强：金属包覆垫片可应用于各种介质的密封，如气体、液体、蒸汽等。
5.长使用寿命：金属包覆垫片具有较高的强度和耐磨性能，可保证在设备运行过程中具有良好的密封性能，延长使用寿命。
五、结论金属包覆垫片是一种具有较强密封性能的复合型垫片，其执行标准主要包括ASME B16.20-2016、JB/T4705-2000、HG20592-HG20639 以及美标金属缠绕垫片执行标准。
