里氏硬度计的标准

TH140里氏硬度计安全操作规程
一、目的
用规定质量的冲击体内在弹力作用下，以一定速度冲击试样表面，用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度计。

二、适用范围
对各种板材和加工试件作进行检测。

三、技术参数
四、工作原理
计算公式如下：HL=100X VB/VA
HL---------里氏硬度值VB--------冲击体回弹速度VA--------冲击体冲击速度
五、使用操作步骤
1、试样表面的准备
2、仪器系统设置
3、仪器测量条件设置
4、测量
5、读取测量值；
6、打印输出结果
7、试验结果处理 8、试验结果表示方法
六、HSE提示，注意事项
1、贮存时应远离振动、强烈磁场、腐蚀性介质、潮湿、尘埃，应在常温下贮存。

2、运输时在保证原包装的状态下，可在三级公路条件下进行。

七、常见事故处理。

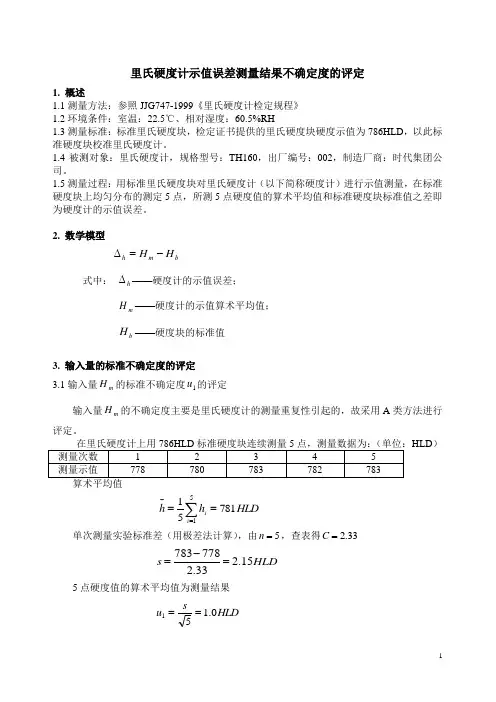

里氏硬度计示值误差测量结果不确定度的评定1. 概述1.1测量方法：参照JJG747-1999《里氏硬度计检定规程》1.2环境条件：室温：22.5℃、相对湿度：60.5%RH1.3测量标准：标准里氏硬度块，检定证书提供的里氏硬度块硬度示值为786HLD ，以此标准硬度块校准里氏硬度计。

1.4被测对象：里氏硬度计，规格型号：TH160，出厂编号：002，制造厂商：时代集团公司。

1.5测量过程：用标准里氏硬度块对里氏硬度计（以下简称硬度计）进行示值测量，在标准硬度块上均匀分布的测定5点，所测5点硬度值的算术平均值和标准硬度块标准值之差即为硬度计的示值误差。

2. 数学模型b m h H H -=∆式中： h ∆——硬度计的示值误差；m H ——硬度计的示值算术平均值；b H ——硬度块的标准值3. 输入量的标准不确定度的评定3.1输入量m H 的标准不确定度1u 的评定输入量m H 的不确定度主要是里氏硬度计的测量重复性引起的，故采用A 类方法进行评定。

HLD ） HLD h h i i 7815151==∑=-单次测量实验标准差（用极差法计算），由5=n ，查表得33.2=CHLD s 15.233.2778783=-= 5点硬度值的算术平均值为测量结果 HLD s u 0.151==3.2输入量b H 的标准不确定度2u 的评定输入量b H 的标准不确定度主要由以下两部分构成：3.2.1定度硬度块的工作基准维氏硬度计引起的标准不确定度分项)(1b H u标准里氏硬度块是在工作基准维氏硬度计上标定的，工作基准维氏硬度计的不确定度为：)3%(0.1==k U rel ，从维氏硬度换算成里氏硬度，得：)3(3==k HLD U ，所以 HLD H u b 0.13/3)(1==3.2.2标准里氏硬度块均匀性引入的不确定度分项)(2b H u标准里氏硬度块的均匀性不大于9HLD ，估计服从均匀分布，包含因子3=k ，采用B 类方法进行评定，所以 HLD H u b 6.2329)(2==则输入量b H 的标准不确定度：HLD H u H u u b b 8.26.20.1)()(2222122=+=+=3.3由硬度计读数产生的测量不确定度分量3u里氏硬度计最小读数为1HLD ，估计服从均匀分布，采用B 类方法评定，所以HLD u 3.03213==由于3u 小于三分之一1u ，则3u 可不计4. 合成标准不确定度的评定4.1灵敏系数数学模型 b m h H H -=∆灵敏系数 11=∂∆∂=m h H c 12-=∂∆∂=bh H c 输入量m H 和b H 彼此独立不相关，所以合成标准不确定度可按下式计算：[][]2222112..)(u c u c u h c +=∆HLD u h c 0.38.20.1)(22=+=∆5. 扩展不确定度的评定取包含因子2=k ，扩展不确定度为HLD u k U h c 60.32)(=⨯=∆⨯=6. 测量不确定度的报告与表示里氏硬度计示值误差测量结果的扩展不确定度为 )2(6==k HLD U。

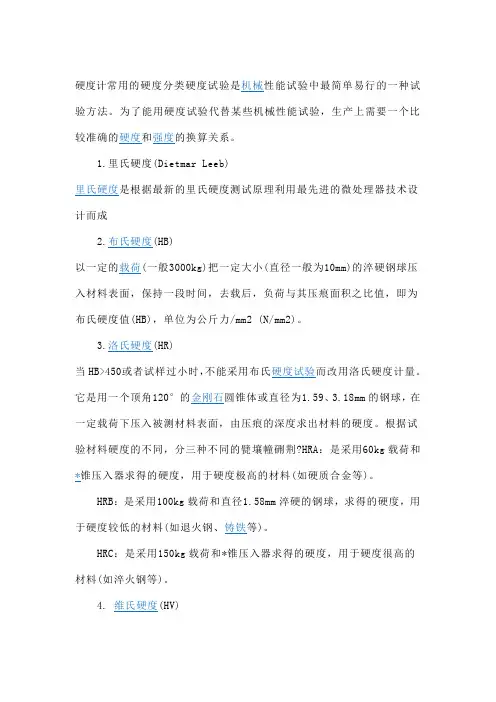

硬度计常用的硬度分类硬度试验是机械性能试验中最简单易行的一种试验方法。

为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系。

1.里氏硬度(Dietmar Leeb)里氏硬度是根据最新的里氏硬度测试原理利用最先进的微处理器技术设计而成2.布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。

3.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。

它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。

根据试验材料硬度的不同，分三种不同的甓壤幢硎荆?HRA：是采用60kg载荷和*锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。

HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。

HRC：是采用150kg载荷和*锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。

4. 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用载荷值除以材料压痕凹坑的表面积，即为维氏硬度值(HV)。

5 努氏硬度(HK)适用于高硬度材料的硬度测试(一般HV1000硬度以上的硬度测量)。

6.还有肖氏硬度计7.韦氏硬度计(HW)适用于铝合金类产品的韦氏硬度值测量。

以上硬度只是常用的几种，另外还有肖氏(HS)硬度、邵氏(HS)硬度、巴氏硬度、摩氏硬度等。

实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。

因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。

里氏洛氏硬度计误差国标
里氏硬度计和洛氏硬度计是常用的金属硬度测试仪器，它们分
别用于测量金属材料的硬度。

国家标准对于这两种硬度计的误差有
详细的规定。

首先，让我们来看里氏硬度计的误差国家标准。

根据国家标准GB/T 230.2-2010《金属材料洛氏硬度试验第2部分，洛氏硬度计》的规定，里氏硬度计的误差应符合特定的要求。

对于不同硬度等级
的试样，国家标准规定了允许的最大误差范围，以确保测试结果的
准确性和可靠性。

具体的误差范围可以根据标准进行查询，以确保
测试结果的准确性。

接下来是洛氏硬度计的误差国家标准。

根据国家标准GB/T 230.1-2018《金属材料洛氏硬度试验第1部分，试验方法》的规定，洛氏硬度计的误差也应符合特定的要求。

国家标准对于洛氏硬度计
的误差进行了详细的规定，包括在不同硬度等级下的允许误差范围，以确保测试结果的准确性和可靠性。

总的来说，国家标准对于里氏硬度计和洛氏硬度计的误差都有
详细的规定，以确保测试结果的准确性和可靠性。

在使用这些硬度
计进行测试时，需要严格按照国家标准的要求进行操作，并定期对硬度计进行校准和维护，以确保测试结果的准确性。
