里氏硬度计操作规程
- 格式:doc
- 大小:15.50 KB
- 文档页数:2

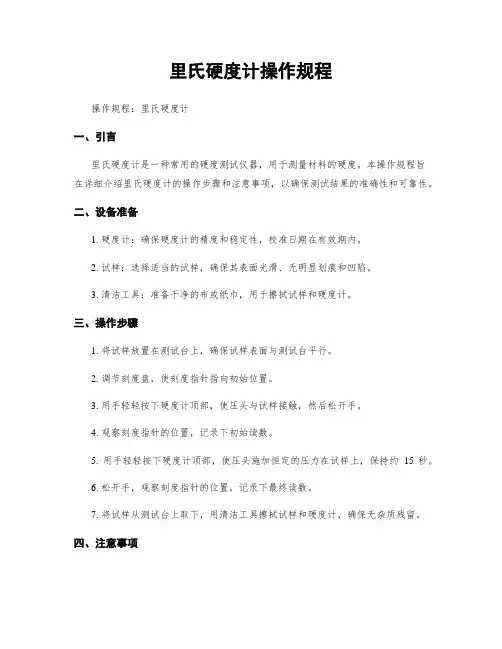

里氏硬度计操作规程操作规程:里氏硬度计一、引言里氏硬度计是一种常用的硬度测试仪器,用于测量材料的硬度。
本操作规程旨在详细介绍里氏硬度计的操作步骤和注意事项,以确保测试结果的准确性和可靠性。
二、设备准备1. 硬度计:确保硬度计的精度和稳定性,校准日期在有效期内。
2. 试样:选择适当的试样,确保其表面光滑、无明显划痕和凹陷。
3. 清洁工具:准备干净的布或纸巾,用于擦拭试样和硬度计。
三、操作步骤1. 将试样放置在测试台上,确保试样表面与测试台平行。
2. 调节刻度盘,使刻度指针指向初始位置。
3. 用手轻轻按下硬度计顶部,使压头与试样接触,然后松开手。
4. 观察刻度指针的位置,记录下初始读数。
5. 用手轻轻按下硬度计顶部,使压头施加恒定的压力在试样上,保持约15秒。
6. 松开手,观察刻度指针的位置,记录下最终读数。
7. 将试样从测试台上取下,用清洁工具擦拭试样和硬度计,确保无杂质残留。
四、注意事项1. 操作人员应熟悉里氏硬度计的使用方法和操作规程,遵守操作流程,确保测试结果的准确性。
2. 在进行硬度测试前,应检查硬度计的校准日期,并确保其在有效期内。
3. 选择适当的试样进行测试,确保试样表面光滑、无明显划痕和凹陷,以避免测试结果的误差。
4. 在进行测试时,应保持试样表面与测试台平行,以确保测试结果的准确性。
5. 在按下硬度计顶部使压头与试样接触时,应轻轻用力,并松开手,避免额外的压力对测试结果的影响。
6. 观察刻度指针的位置时,应保持视线垂直于刻度盘,以避免视觉误差。
7. 在测试完成后,应及时清洁试样和硬度计,以保持设备的使用寿命和测试结果的准确性。
五、数据处理1. 根据初始读数和最终读数,计算试样的里氏硬度值。
2. 根据测试要求,将测试结果记录在相应的测试报告中。
3. 如有需要,可以进行多次测试,并取平均值,以提高测试结果的准确性。
六、安全注意事项1. 操作人员在使用里氏硬度计时,应戴上适当的个人防护装备,如手套和护目镜,以避免意外伤害。
里氏硬度计操作规程1、测量前的准备1.1仪器准备首次使用本仪器前,或长时间不使用后再次使用前,必须用随机里氏硬度块对仪器和冲击装置进行校准。
具体校准方法详见使用说明书。
1.2冲击装置选择根据被测工件的形状、材质和硬度要求选择合适的冲击装置。
1.3被测工件的准备1.3.1工件表面温度不能过热,应该效益120℃;1.3.2工件表面粗糙度应符合要求,Ra≤1.6,工作被测面必须露出金属光泽,并平整光滑,不得有油污;1.3.3工件重量的要求:对重量大于5㎏的重量试样,不需要支承;重量在2~5㎏的试件有悬伸部分的试件及薄壁试件在测试时应用物体支撑,以避免冲击力引起试件变形、变曲和移动。
对中型工件,必须置于平坦、坚固的平面上,试件必须绝对平稳置放,不得有任何晃动;1.3.4曲面工件:工件的试验面最好是平面,当被测表面曲率半径R小于30㎜的工件在测试时应使用小支承环或异型支承环;1.3.5工件应有足够的厚度,工件最小厚度≥5㎜;1.3.6对于具有表面硬化层的工件,硬化层有效深度必须≥0.8㎜;1.3.7耦合:对于轻型工件(﹤5㎏),必须与坚固的支承体紧密耦合,两耦合表面必须平整、光滑,耦合剂用量不要太多,测试方向必须垂直于耦合平面,当工件为大面积钢板、长杆、弯曲件时,即使重量、厚度较大仍可能引起试件变形和失稳,导致测试值不准,故应在测试点的背面加固和支承;1.3.8工件本身磁性必须小于30高斯。
2、工件的测量2.1测量前先检查硬度计的状态,必须是经过检定且在有效期内;2.2测量方法测量前必须使用随机硬度块对仪器进行检验,其示值误差±6HLD,重复性应符合6HLD;2.2.1启动A将冲击装置插头插入位于仪器的冲击装置插口中;B按开关,启动仪器;C根据被测工件的材质和硬度要求,选择测量键;2.2.2加载向下推动加载套锁住冲击锤;2.2.3定位将冲击装置支承环按选定的测量方向紧压在试样表面上,冲击方向应与试验面垂直;2.2.4测量a)按动冲击装置上部的释放按钮,进行测量。
里氏硬度计操作规程引言概述:里氏硬度计是一种常用的硬度测试仪器,用于测量材料的硬度。
正确的操作规程对于获得准确的测试结果非常重要。
本文将详细介绍里氏硬度计的操作规程,包括准备工作、操作步骤、注意事项和维护保养。
一、准备工作:1.1 校准:在进行硬度测试之前,首先需要对里氏硬度计进行校准。
校准过程应按照设备创造商提供的说明进行,确保硬度计的准确性。
1.2 样品准备:选择适当的样品进行测试。
样品应具有平整的表面,并且尺寸应符合硬度计的要求。
如果样品表面存在污垢或者氧化物,应事先进行清洁处理。
1.3 环境条件:硬度测试应在适宜的环境条件下进行。
温度和湿度的变化会对测试结果产生影响,因此应尽量保持稳定的环境条件。
二、操作步骤:2.1 调节刻度:根据样品的材料类型和硬度范围,选择合适的刻度。
调节刻度应根据硬度计的使用说明进行,确保读数的准确性。
2.2 测试位置选择:选择样品表面的适当位置进行测试。
通常选择平整、无明显损伤的区域进行测试,避免测试位置有杂质或者凹凸不平的情况。
2.3 施加负荷:根据样品的硬度范围,选择合适的负荷。
将负荷施加到样品表面,保持一定的时间,然后释放负荷。
在释放负荷之前,应等待足够的时间,确保读数的稳定。
三、注意事项:3.1 防止干扰:在进行硬度测试时,应避免与外界干扰因素的接触。
例如,手指、灰尘或者其他杂质的接触都可能会影响测试结果的准确性。
3.2 避免过度施加负荷:在进行硬度测试时,应避免过度施加负荷。
过度施加负荷可能会导致样品表面的损伤,影响测试结果的准确性。
3.3 记录结果:在每次测试完成后,应及时记录测试结果。
记录应包括样品的编号、测试位置、负荷和读数。
这些记录对于后续的分析和比较非常重要。
四、维护保养:4.1 清洁:定期清洁里氏硬度计,包括清除灰尘和污垢。
清洁时应使用适当的清洁剂和软布,避免使用刺激性或者腐蚀性物质。
4.2 校准:定期对里氏硬度计进行校准,确保测试结果的准确性。

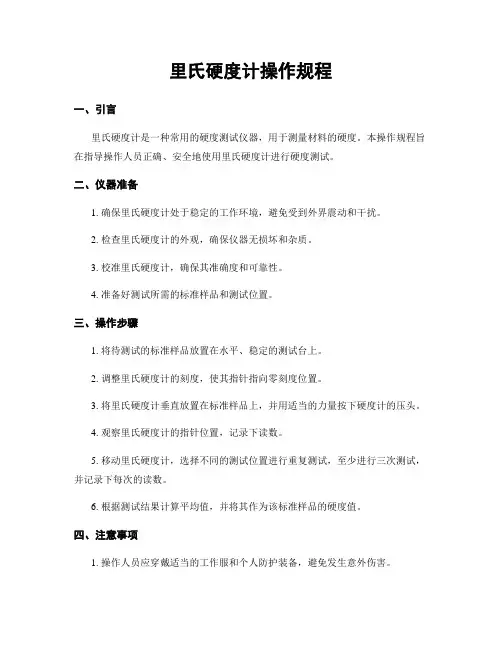

里氏硬度计操作规程一、引言里氏硬度计是一种常用的硬度测试仪器,用于测量材料的硬度。
本操作规程旨在指导操作人员正确、安全地使用里氏硬度计进行硬度测试。
二、仪器准备1. 确保里氏硬度计处于稳定的工作环境,避免受到外界震动和干扰。
2. 检查里氏硬度计的外观,确保仪器无损坏和杂质。
3. 校准里氏硬度计,确保其准确度和可靠性。
4. 准备好测试所需的标准样品和测试位置。
三、操作步骤1. 将待测试的标准样品放置在水平、稳定的测试台上。
2. 调整里氏硬度计的刻度,使其指针指向零刻度位置。
3. 将里氏硬度计垂直放置在标准样品上,并用适当的力量按下硬度计的压头。
4. 观察里氏硬度计的指针位置,记录下读数。
5. 移动里氏硬度计,选择不同的测试位置进行重复测试,至少进行三次测试,并记录下每次的读数。
6. 根据测试结果计算平均值,并将其作为该标准样品的硬度值。
四、注意事项1. 操作人员应穿戴适当的工作服和个人防护装备,避免发生意外伤害。
2. 在操作过程中,应注意保持仪器的稳定性,避免受到外界震动和干扰。
3. 操作人员应熟悉里氏硬度计的使用说明书,并按照要求正确操作。
4. 在测试过程中,应注意保持测试台的平稳和标准样品的水平放置。
5. 测试结束后,及时清理仪器,并将其放置在干燥、通风的地方。
五、常见问题及解决方法1. 里氏硬度计读数不稳定:可能是仪器受到外界震动或干扰,应重新放置并确保稳定。
2. 里氏硬度计读数偏大或偏小:可能是仪器未经过校准,应进行校准操作。
3. 里氏硬度计无法正常工作:可能是仪器损坏或电源问题,应联系维修人员进行维修或更换。
六、维护保养1. 定期检查里氏硬度计的外观,确保仪器无损坏和杂质。
2. 定期校准里氏硬度计,以确保其准确度和可靠性。
3. 定期清洁里氏硬度计,避免灰尘和污垢的积累。
4. 定期更换里氏硬度计的配件,如压头和刻度盘。
七、安全注意事项1. 操作人员应接受相关的培训,熟悉里氏硬度计的使用方法和安全操作规程。

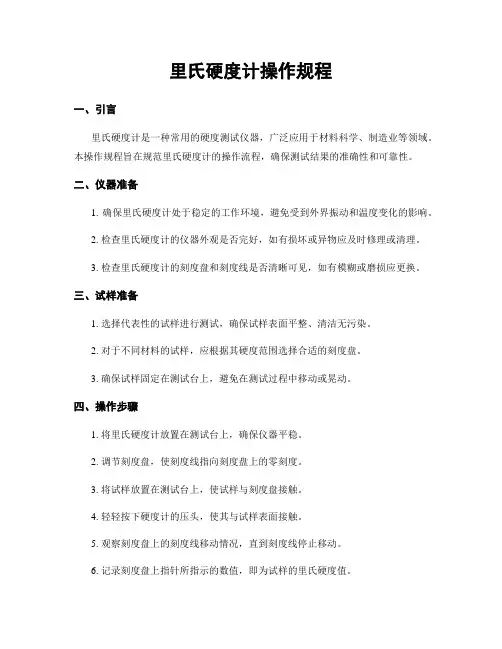

里氏硬度计操作规程一、引言里氏硬度计是一种常用的硬度测试仪器,广泛应用于材料科学、制造业等领域。
本操作规程旨在规范里氏硬度计的操作流程,确保测试结果的准确性和可靠性。
二、仪器准备1. 确保里氏硬度计处于稳定的工作环境,避免受到外界振动和温度变化的影响。
2. 检查里氏硬度计的仪器外观是否完好,如有损坏或异物应及时修理或清理。
3. 检查里氏硬度计的刻度盘和刻度线是否清晰可见,如有模糊或磨损应更换。
三、试样准备1. 选择代表性的试样进行测试,确保试样表面平整、清洁无污染。
2. 对于不同材料的试样,应根据其硬度范围选择合适的刻度盘。
3. 确保试样固定在测试台上,避免在测试过程中移动或晃动。
四、操作步骤1. 将里氏硬度计放置在测试台上,确保仪器平稳。
2. 调节刻度盘,使刻度线指向刻度盘上的零刻度。
3. 将试样放置在测试台上,使试样与刻度盘接触。
4. 轻轻按下硬度计的压头,使其与试样表面接触。
5. 观察刻度盘上的刻度线移动情况,直到刻度线停止移动。
6. 记录刻度盘上指针所指示的数值,即为试样的里氏硬度值。
7. 若需要多次测试,应将压头抬起,移动到下一个测试位置,重复步骤4-6。
8. 完成测试后,将里氏硬度计归位或关闭。
五、数据记录与分析1. 将每次测试的里氏硬度值记录下来,包括试样的编号、测试位置和测试日期等信息。
2. 根据测试结果,进行数据分析和比较,得出结论或进行进一步的研究。
六、注意事项1. 在操作里氏硬度计时,应轻柔操作,避免过度施力或造成试样表面损伤。
2. 在进行多次测试时,应注意每次测试位置的选择,避免对同一位置进行过多的测试。
3. 在测试不同材料的试样时,应根据材料的硬度范围选择合适的刻度盘。
4. 在测试过程中,应注意观察刻度盘上的刻度线移动情况,确保测试结果的准确性。
5. 在记录数据时,应注意将试样的编号、测试位置和测试日期等信息一并记录,以便后续分析和比较。
6. 在操作结束后,应及时将里氏硬度计归位或关闭,确保仪器的安全和正常使用寿命。

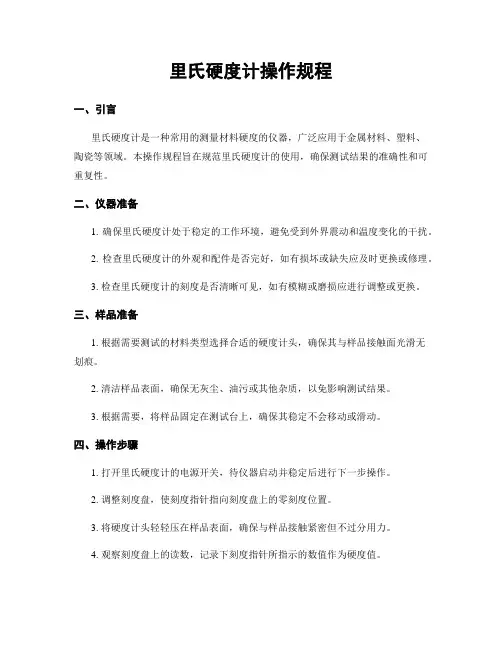

里氏硬度计操作规程一、引言里氏硬度计是一种常用的测量材料硬度的仪器,广泛应用于金属材料、塑料、陶瓷等领域。
本操作规程旨在规范里氏硬度计的使用,确保测试结果的准确性和可重复性。
二、仪器准备1. 确保里氏硬度计处于稳定的工作环境,避免受到外界震动和温度变化的干扰。
2. 检查里氏硬度计的外观和配件是否完好,如有损坏或缺失应及时更换或修理。
3. 检查里氏硬度计的刻度是否清晰可见,如有模糊或磨损应进行调整或更换。
三、样品准备1. 根据需要测试的材料类型选择合适的硬度计头,确保其与样品接触面光滑无划痕。
2. 清洁样品表面,确保无灰尘、油污或其他杂质,以免影响测试结果。
3. 根据需要,将样品固定在测试台上,确保其稳定不会移动或滑动。
四、操作步骤1. 打开里氏硬度计的电源开关,待仪器启动并稳定后进行下一步操作。
2. 调整刻度盘,使刻度指针指向刻度盘上的零刻度位置。
3. 将硬度计头轻轻压在样品表面,确保与样品接触紧密但不过分用力。
4. 观察刻度盘上的读数,记录下刻度指针所指示的数值作为硬度值。
5. 移动硬度计头至样品不同位置,重复步骤4,取多个测试点的数据以获得更准确的平均值。
6. 根据需要,可以进行深度补偿操作,将刻度指针调整至对应深度补偿刻度,再进行测试。
7. 测试完毕后,关闭里氏硬度计的电源开关,将仪器归位并进行清洁。
五、数据处理与结果分析1. 将所得的硬度值记录在测试报告中,包括样品编号、测试位置、测试日期等必要信息。
2. 根据需要,可以进行数据统计和分析,如计算平均值、标准偏差等。
3. 将测试结果与标准值或其他相关数据进行比较,评估样品的硬度特性。
六、注意事项1. 操作人员应熟悉里氏硬度计的使用方法和注意事项,避免误操作或造成仪器损坏。
2. 在测试过程中,应注意保持样品表面的清洁,避免杂质对测试结果的影响。
3. 在测试不同材料时,应根据需要更换合适的硬度计头,以确保测试的准确性和可靠性。
4. 定期对里氏硬度计进行校准和维护,确保其工作状态和测试结果的准确性。

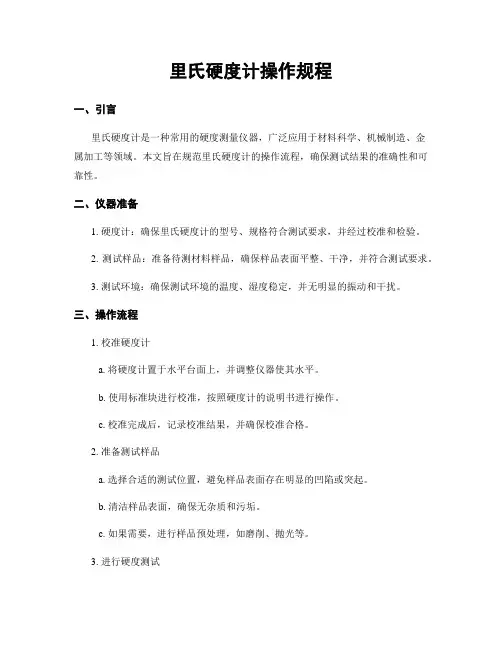

里氏硬度计操作规程一、引言里氏硬度计是一种常用的硬度测量仪器,广泛应用于材料科学、机械制造、金属加工等领域。
本文旨在规范里氏硬度计的操作流程,确保测试结果的准确性和可靠性。
二、仪器准备1. 硬度计:确保里氏硬度计的型号、规格符合测试要求,并经过校准和检验。
2. 测试样品:准备待测材料样品,确保样品表面平整、干净,并符合测试要求。
3. 测试环境:确保测试环境的温度、湿度稳定,并无明显的振动和干扰。
三、操作流程1. 校准硬度计a. 将硬度计置于水平台面上,并调整仪器使其水平。
b. 使用标准块进行校准,按照硬度计的说明书进行操作。
c. 校准完成后,记录校准结果,并确保校准合格。
2. 准备测试样品a. 选择合适的测试位置,避免样品表面存在明显的凹陷或突起。
b. 清洁样品表面,确保无杂质和污垢。
c. 如果需要,进行样品预处理,如磨削、抛光等。
3. 进行硬度测试a. 将样品放置在硬度计的测试台上,并固定好。
b. 调整测试台的高度,使样品与硬度计的压头接触。
c. 使用合适的压头,根据测试要求选择合适的测试力。
d. 缓慢地施加测试力,使其稳定在规定的测试力下。
e. 观察硬度计的刻度盘,读取测试结果。
f. 重复测试3次,取平均值作为最终的测试结果。
4. 记录和分析测试结果a. 将每次测试的结果记录下来,包括测试力、读数等信息。
b. 分析测试结果,计算平均值和标准偏差。
c. 如果需要,进行进一步的数据处理和统计分析。
5. 清洁和保养a. 测试结束后,及时清洁硬度计的测试台和压头,避免污垢堆积。
b. 定期检查硬度计的状态,确保仪器正常运行。
c. 如有故障或异常,及时维修或更换部件。
四、安全注意事项1. 操作人员应熟悉硬度计的使用方法和注意事项,并佩戴个人防护设备。
2. 在进行测试时,应注意保持手部稳定,避免手部晃动或颤动对测试结果产生影响。
3. 避免将手指或其他物体放置在硬度计的测试台上,以免造成伤害或损坏仪器。
4. 在使用硬度计时,应注意避免与其他金属或硬物接触,以免对测试结果产生误差。

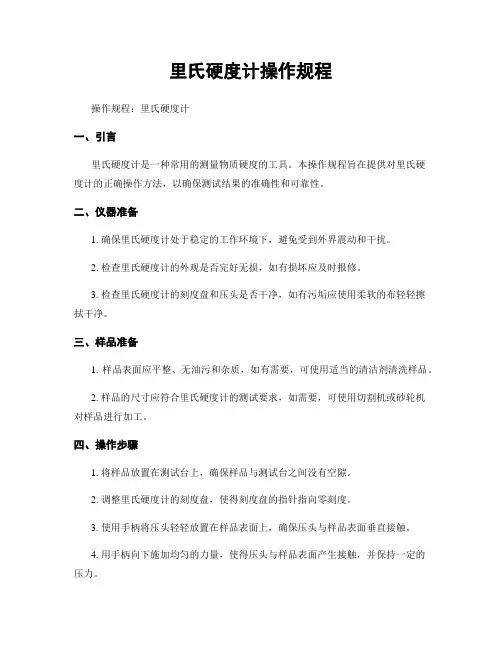

里氏硬度计操作规程操作规程:里氏硬度计一、引言里氏硬度计是一种常用的测量物质硬度的工具。
本操作规程旨在提供对里氏硬度计的正确操作方法,以确保测试结果的准确性和可靠性。
二、仪器准备1. 确保里氏硬度计处于稳定的工作环境下,避免受到外界震动和干扰。
2. 检查里氏硬度计的外观是否完好无损,如有损坏应及时报修。
3. 检查里氏硬度计的刻度盘和压头是否干净,如有污垢应使用柔软的布轻轻擦拭干净。
三、样品准备1. 样品表面应平整、无油污和杂质,如有需要,可使用适当的清洁剂清洗样品。
2. 样品的尺寸应符合里氏硬度计的测试要求,如需要,可使用切割机或砂轮机对样品进行加工。
四、操作步骤1. 将样品放置在测试台上,确保样品与测试台之间没有空隙。
2. 调整里氏硬度计的刻度盘,使得刻度盘的指针指向零刻度。
3. 使用手柄将压头轻轻放置在样品表面上,确保压头与样品表面垂直接触。
4. 用手柄向下施加均匀的力量,使得压头与样品表面产生接触,并保持一定的压力。
5. 在压头与样品表面接触的同时,观察刻度盘的指针位置,记录下此时的刻度数值。
6. 释放手柄,将压头从样品表面上抬起,使得样品恢复原状。
7. 重复以上步骤,进行多次测试,取平均值作为最终的测试结果。
五、数据处理1. 将每次测试的刻度数值记录下来,计算它们的平均值。
2. 根据所测得的平均值,使用相应的转换公式将刻度数值转换为硬度值。
3. 将得到的硬度值进行整理和统计,生成测试报告。
六、注意事项1. 在操作里氏硬度计时,应保持手柄的力度均匀和稳定,避免产生过大或过小的压力。
2. 每次测试前,应检查里氏硬度计的刻度盘和压头是否干净,以免影响测试结果。
3. 在测试过程中,应避免样品和测试台之间产生空隙,以确保测试的准确性。
4. 在记录刻度数值时,应注意读数的准确性,避免误差的产生。
5. 操作完成后,应及时清洁里氏硬度计,将其放置在干燥的环境中,以延长其使用寿命。
七、总结本操作规程详细介绍了里氏硬度计的正确操作方法,包括仪器准备、样品准备、操作步骤、数据处理和注意事项等内容。

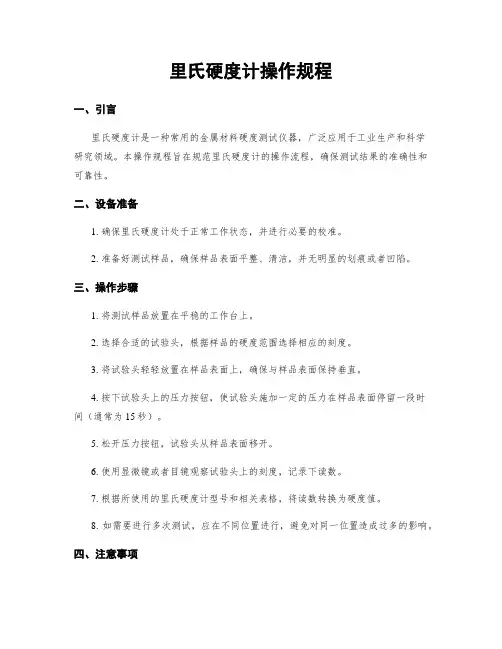

里氏硬度计操作规程一、引言里氏硬度计是一种常用的金属材料硬度测试仪器,广泛应用于工业生产和科学研究领域。
本操作规程旨在规范里氏硬度计的操作流程,确保测试结果的准确性和可靠性。
二、设备准备1. 确保里氏硬度计处于正常工作状态,并进行必要的校准。
2. 准备好测试样品,确保样品表面平整、清洁,并无明显的划痕或者凹陷。
三、操作步骤1. 将测试样品放置在平稳的工作台上。
2. 选择合适的试验头,根据样品的硬度范围选择相应的刻度。
3. 将试验头轻轻放置在样品表面上,确保与样品表面保持垂直。
4. 按下试验头上的压力按钮,使试验头施加一定的压力在样品表面停留一段时间(通常为15秒)。
5. 松开压力按钮,试验头从样品表面移开。
6. 使用显微镜或者目镜观察试验头上的刻度,记录下读数。
7. 根据所使用的里氏硬度计型号和相关表格,将读数转换为硬度值。
8. 如需要进行多次测试,应在不同位置进行,避免对同一位置造成过多的影响。
四、注意事项1. 在操作里氏硬度计时,应佩戴适当的个人防护设备,如手套和护目镜,以防止意外伤害。
2. 在进行测试前,应确保试验头和样品表面均干净,以避免污染或者干扰测试结果。
3. 在测试过程中,应保持试验头与样品表面的垂直接触,避免斜着放置或者倾斜造成不许确的读数。
4. 在读取刻度时,应使用适当的放大镜或者显微镜,以确保准确度和可读性。
5. 在测试结果记录时,应清晰、准确地标明测试样品的信息和测试位置,以便后续分析和比对。
五、数据处理1. 根据测试结果和相关表格,将读数转换为相应的硬度值。
2. 如有多次测试,可以计算平均值或者选择最接近的数值作为最终的硬度值。
六、结果分析根据测试得到的硬度值,可以对材料的硬度进行评估。
硬度值越高,表示材料越硬;硬度值越低,表示材料越软。
通过硬度测试结果,可以判断材料的适合领域、耐久性和加工性能等。
七、维护保养1. 定期对里氏硬度计进行校准和维护,确保其准确性和可靠性。
2. 在使用完毕后,应将试验头清洁干净并妥善存放。

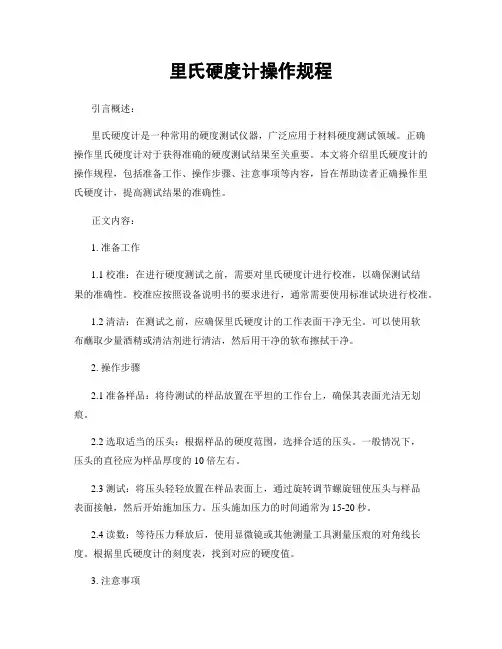

里氏硬度计操作规程引言概述:里氏硬度计是一种常用的硬度测试仪器,广泛应用于材料硬度测试领域。
正确操作里氏硬度计对于获得准确的硬度测试结果至关重要。
本文将介绍里氏硬度计的操作规程,包括准备工作、操作步骤、注意事项等内容,旨在帮助读者正确操作里氏硬度计,提高测试结果的准确性。
正文内容:1. 准备工作1.1 校准:在进行硬度测试之前,需要对里氏硬度计进行校准,以确保测试结果的准确性。
校准应按照设备说明书的要求进行,通常需要使用标准试块进行校准。
1.2 清洁:在测试之前,应确保里氏硬度计的工作表面干净无尘。
可以使用软布蘸取少量酒精或清洁剂进行清洁,然后用干净的软布擦拭干净。
2. 操作步骤2.1 准备样品:将待测试的样品放置在平坦的工作台上,确保其表面光洁无划痕。
2.2 选取适当的压头:根据样品的硬度范围,选择合适的压头。
一般情况下,压头的直径应为样品厚度的10倍左右。
2.3 测试:将压头轻轻放置在样品表面上,通过旋转调节螺旋钮使压头与样品表面接触,然后开始施加压力。
压头施加压力的时间通常为15-20秒。
2.4 读数:等待压力释放后,使用显微镜或其他测量工具测量压痕的对角线长度。
根据里氏硬度计的刻度表,找到对应的硬度值。
3. 注意事项3.1 避免样品表面有杂质:在测试之前,应确保样品表面干净无杂质,以免影响测试结果的准确性。
3.2 控制施加压力的均匀性:施加压力时,应尽量保持均匀施力,避免压头偏移或施加过大的压力。
3.3 避免重复测试同一位置:在进行多次测试时,应避免在同一位置进行重复测试,以免影响测试结果。
总结:通过本文的介绍,我们了解了里氏硬度计的操作规程。
正确的操作步骤和注意事项对于获得准确的硬度测试结果至关重要。
在进行测试之前,需要进行校准和清洁工作。
在操作过程中,应注意施加压力的均匀性,避免重复测试同一位置。
通过遵循操作规程,我们可以提高里氏硬度计的使用效果,获得准确可靠的硬度测试结果。

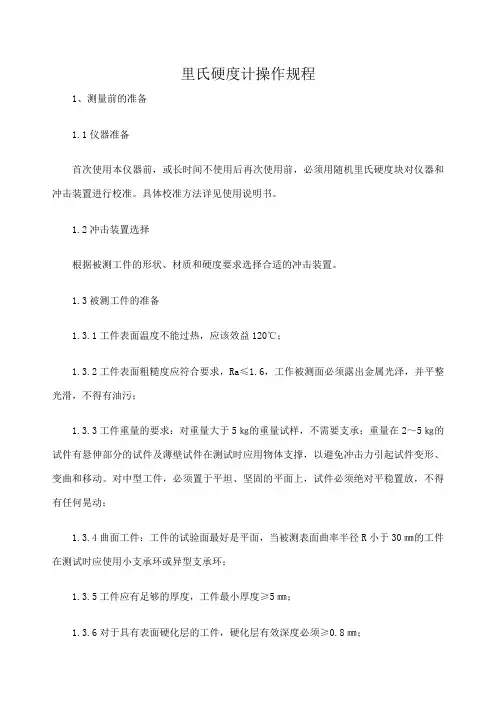

里氏硬度计操作规程
1、测量前的准备
1.1仪器准备
首次使用本仪器前,或长时间不使用后再次使用前,必须用随机里氏硬度块对仪器和冲击装置进行校准。
具体校准方法详见使用说明书。
1.2冲击装置选择
根据被测工件的形状、材质和硬度要求选择合适的冲击装置。
1.3被测工件的准备
1.3.1工件表面温度不能过热,应该效益120℃;
1.3.2工件表面粗糙度应符合要求,Ra≤1.6,工作被测面必须露出金属光泽,并平整光滑,不得有油污;
1.3.3工件重量的要求:对重量大于5㎏的重量试样,不需要支承;重量在2~5㎏的试件有悬伸部分的试件及薄壁试件在测试时应用物体支撑,以避免冲击力引起试件变形、变曲和移动。
对中型工件,必须置于平坦、坚固的平面上,试件必须绝对平稳置放,不得有任何晃动;
1.3.4曲面工件:工件的试验面最好是平面,当被测表面曲率半径R小于30㎜的工件在测试时应使用小支承环或异型支承环;
1.3.5工件应有足够的厚度,工件最小厚度≥5㎜;
1.3.6对于具有表面硬化层的工件,硬化层有效深度必须≥0.8㎜;
1.3.7耦合:对于轻型工件(﹤5㎏),必须与坚固的支承体紧密耦合,两耦合表面必须平整、光滑,耦合剂用量不要太多,测试方向必须垂直于耦合平面,当工件为大面积钢板、长杆、弯曲件时,即使重量、厚度较大仍可能引起试件变形和失稳,导致测试值不准,故应在测试点的背面加固和支承;
1.3.8工件本身磁性必须小于30高斯。
2、工件的测量
2.1测量前先检查硬度计的状态,必须是经过检定且在有效期内;
2.2测量方法
测量前必须使用随机硬度块对仪器进行检验,其示值误差±6HLD,重复性应符合6HLD;
2.2.1启动
A将冲击装置插头插入位于仪器的冲击装置插口中;
B按开关,启动仪器;
C根据被测工件的材质和硬度要求,选择测量键;
2.2.2加载
向下推动加载套锁住冲击锤;
2.2.3定位
将冲击装置支承环按选定的测量方向紧压在试样表面上,冲击方向应与试验面垂直;
2.2.4测量
a)按动冲击装置上部的释放按钮,进行测量。
此时要求试样、冲击装置、操作者均稳定,并且作用力方向应通过冲击装置轴线。
每完成一次测量,显示屏会显示本次测量值;冲击次数计数增1;
b)试样的每个测量部位一般进行3次试验,数据分散不应超过平均值的±
15HL;
c)任意两压痕之间距离应不小于3㎜;任一压痕中心距试样边缘距离应不小于5㎜;
d)对于特定材料,欲将里氏硬度值较准确地换算为其它硬度值,必须做对比试验,以得到相应换算关系。
2.2.5读取测量值
a)用多个有效试验点的平均值作为一个里氏硬度试验数据;
b)在里氏硬度符号HL前显示出硬度数值,在HL后面显示冲击装置类型;
c)对于用里氏硬度换算的其它硬度,应在临时硬度符号之前附以相应的硬度符号;
d)不同冲击装置类型测得的HL值不同。
2.2.5注意事项
a)更换冲击装置一定要在关机状态进行,否则无法自动识别冲击装置类型,还有可能造成仪器电路板的损坏;
b)正常情况下,在未达到设定的冲击次数时,不能存储当前测量值;
c)不是所有材料都可以转换成所有硬度制,更改材料后硬度制会自动恢复为里氏HL,所以设置测量条件时要先选择材料,再设置硬度值。
编制:审核:批准:。
