当前位置：文档之家 › 里氏硬度换算表

里氏硬度换算表

  • 格式：pdf
  • 大小：150.04 KB
  • 文档页数：11

下载文档原格式

  / 11

合集下载

HBHVHRC各种硬度换算表

HBHVHRC各种硬度换算表

HBHVHRC各种硬度换算表硬度换算公式:1.肖氏硬度(H S)=勃式硬度(B H N)/10+122.肖式硬度(H S)=洛式硬度(H R C)+153.勃式硬度(B H N)=洛克式硬度(H V)4.洛式硬度(H R C)=勃式硬度(B H N)/10-3洛氏硬度H R C和布氏硬度H B等硬度对照区别和换算硬度是衡量材料软硬程度的一个性能指标。

硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。

最普通的是静负荷压入法硬度试验，即布氏硬度(H B)、洛氏硬度(H R A，H R B，H R C)、维氏硬度(H V)，橡胶塑料邵氏硬度(H A,H D)等硬度其值表示材料表面抵抗坚硬物体压入的能力。

最流行的里氏硬度（H L）、肖氏硬度(H S)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。

因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。

1、钢材的硬度：金属硬度(H a r d n e s s)的代号为H。

按硬度试验方法的不同，●常规表示有布氏（H B）、洛氏（H R C）、维氏（H V）、里氏（H L）硬度等，其中以H B及H R C较为常用。

●H B应用范围较广，H R C适用于表面高硬度材料，如热处理硬度等。

两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。

●H V-适用于显微镜分析。

维氏硬度(H V)以120k g以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(H V)。

●H L手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1m m 处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度H L=1000×V B（回弹速度）/V A （冲击速度）。

●目前最常用的便携式里氏硬度计用里氏（H L）测量后可以转化为：布氏（H B）、洛氏（H R C）、维氏（H V）、肖氏（H S）硬度。

里氏硬度换算表(精)

里氏硬度换算表(精)

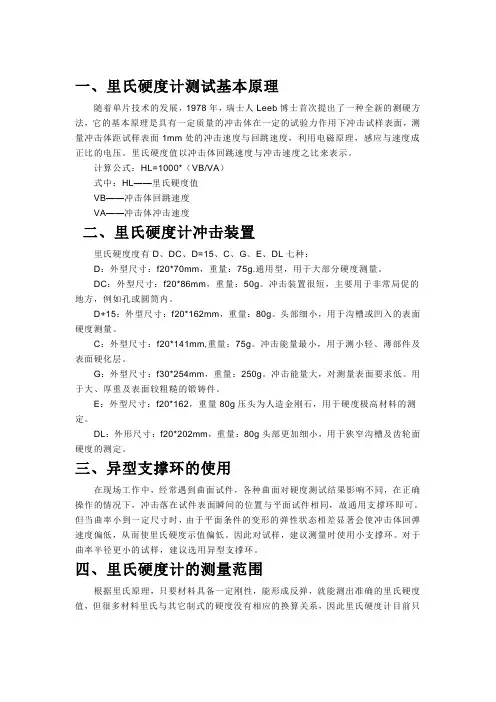

一、里氏硬度计测试基本原理随着单片技术的发展，1978年，瑞士人Leeb博士首次提出了一种全新的测硬方法，它的基本原理是具有一定质量的冲击体在一定的试验力作用下冲击试样表面，测量冲击体距试样表面1mm处的冲击速度与回跳速度，利用电磁原理，感应与速度成正比的电压。

里氏硬度值以冲击体回跳速度与冲击速度之比来表示。

计算公式：HL=1000*（VB/VA）式中：HL——里氏硬度值VB——冲击体回跳速度VA——冲击体冲击速度二、里氏硬度计冲击装置里氏硬度度有D、DC、D=15、C、G、E、DL七种：D：外型尺寸：f20*70mm，重量：75g.通用型，用于大部分硬度测量。

DC：外型尺寸：f20*86mm，重量：50g。

冲击装置很短，主要用于非常局促的地方，例如孔或圆筒内。

D+15：外型尺寸：f20*162mm，重量：80g。

头部细小，用于沟槽或凹入的表面硬度测量。

C：外型尺寸：f20*141mm,重量：75g。

冲击能量最小，用于测小轻、薄部件及表面硬化层。

G：外型尺寸：f30*254mm，重量：250g。

冲击能量大，对测量表面要求低。

用于大、厚重及表面较粗糙的锻铸件。

E：外型尺寸：f20*162，重量80g压头为人造金刚石，用于硬度极高材料的测定。

DL：外形尺寸：f20*202mm，重量：80g头部更加细小，用于狭窄沟槽及齿轮面硬度的测定。

三、异型支撑环的使用在现场工作中，经常遇到曲面试件，各种曲面对硬度测试结果影响不同，在正确操作的情况下，冲击落在试件表面瞬间的位置与平面试件相同，故通用支撑环即可。

但当曲率小到一定尺寸时，由于平面条件的变形的弹性状态相差显著会使冲击体回弹速度偏低，从而使里氏硬度示值偏低。

因此对试样，建议测量时使用小支撑环。

对于曲率半径更小的试样，建议选用异型支撑环。

四、里氏硬度计的测量范围根据里氏原理，只要材料具备一定刚性，能形成反弹，就能测出准确的里氏硬度值，但很多材料里氏与其它制式的硬度没有相应的换算关系，因此里氏硬度计目前只装了9种材料的换算表。

里氏硬度换算表

里氏硬度换算表

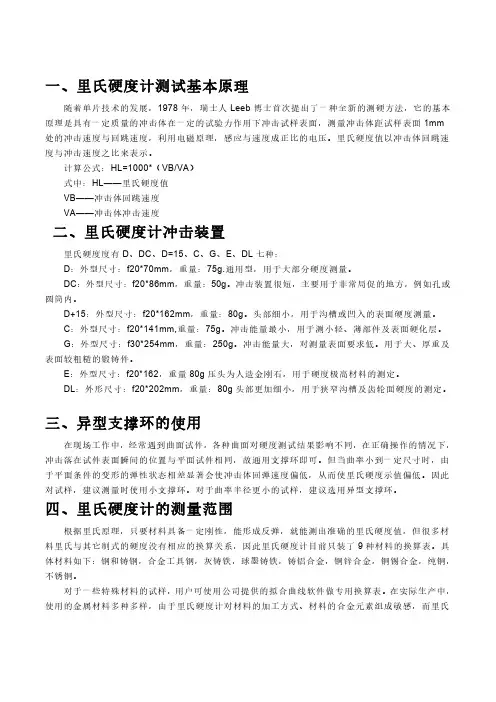

一、里氏硬度计测试基本原理随着单片技术的发展，1978年，瑞士人Leeb博士首次提出了一种全新的测硬方法，它的基本原理是具有一定质量的冲击体在一定的试验力作用下冲击试样表面，测量冲击体距试样表面1mm处的冲击速度与回跳速度，利用电磁原理，感应与速度成正比的电压。

里氏硬度值以冲击体回跳速度与冲击速度之比来表示。

计算公式：HL=1000*（VB/VA）式中：HL——里氏硬度值VB——冲击体回跳速度VA——冲击体冲击速度二、里氏硬度计冲击装置里氏硬度度有D、DC、D=15、C、G、E、DL七种：D：外型尺寸：f20*70mm，重量：75g.通用型，用于大部分硬度测量。

DC：外型尺寸：f20*86mm，重量：50g。

冲击装置很短，主要用于非常局促的地方，例如孔或圆筒内。

D+15：外型尺寸：f20*162mm，重量：80g。

头部细小，用于沟槽或凹入的表面硬度测量。

C：外型尺寸：f20*141mm,重量：75g。

冲击能量最小，用于测小轻、薄部件及表面硬化层。

G：外型尺寸：f30*254mm，重量：250g。

冲击能量大，对测量表面要求低。

用于大、厚重及表面较粗糙的锻铸件。

E：外型尺寸：f20*162，重量80g压头为人造金刚石，用于硬度极高材料的测定。

DL：外形尺寸：f20*202mm，重量：80g头部更加细小，用于狭窄沟槽及齿轮面硬度的测定。

三、异型支撑环的使用在现场工作中，经常遇到曲面试件，各种曲面对硬度测试结果影响不同，在正确操作的情况下，冲击落在试件表面瞬间的位置与平面试件相同，故通用支撑环即可。

但当曲率小到一定尺寸时，由于平面条件的变形的弹性状态相差显著会使冲击体回弹速度偏低，从而使里氏硬度示值偏低。

因此对试样，建议测量时使用小支撑环。

对于曲率半径更小的试样，建议选用异型支撑环。

四、里氏硬度计的测量范围根据里氏原理，只要材料具备一定刚性，能形成反弹，就能测出准确的里氏硬度值，但很多材料里氏与其它制式的硬度没有相应的换算关系，因此里氏硬度计目前只装了9种材料的换算表。

里氏硬度换算表

里氏硬度换算表

一、里氏硬度计测试基本原理随着单片技术的发展，1978年，瑞士人Leeb博士首次提出了一种全新的测硬方法，它的基本原理是具有一定质量的冲击体在一定的试验力作用下冲击试样表面，测量冲击体距试样表面1mm处的冲击速度与回跳速度，利用电磁原理，感应与速度成正比的电压。

里氏硬度值以冲击体回跳速度与冲击速度之比来表示。

计算公式：HL=1000*（VB/VA）式中：HL——里氏硬度值VB——冲击体回跳速度VA——冲击体冲击速度二、里氏硬度计冲击装置里氏硬度度有D、DC、D=15、C、G、E、DL七种：D：外型尺寸：f20*70mm，重量：75g.通用型，用于大部分硬度测量。

DC：外型尺寸：f20*86mm，重量：50g。

冲击装置很短，主要用于非常局促的地方，例如孔或圆筒内。

D+15：外型尺寸：f20*162mm，重量：80g。

头部细小，用于沟槽或凹入的表面硬度测量。

C：外型尺寸：f20*141mm,重量：75g。

冲击能量最小，用于测小轻、薄部件及表面硬化层。

G：外型尺寸：f30*254mm，重量：250g。

冲击能量大，对测量表面要求低。

用于大、厚重及表面较粗糙的锻铸件。

E：外型尺寸：f20*162，重量80g压头为人造金刚石，用于硬度极高材料的测定。

DL：外形尺寸：f20*202mm，重量：80g头部更加细小，用于狭窄沟槽及齿轮面硬度的测定。

三、异型支撑环的使用在现场工作中，经常遇到曲面试件，各种曲面对硬度测试结果影响不同，在正确操作的情况下，冲击落在试件表面瞬间的位置与平面试件相同，故通用支撑环即可。

但当曲率小到一定尺寸时，由于平面条件的变形的弹性状态相差显著会使冲击体回弹速度偏低，从而使里氏硬度示值偏低。

因此对试样，建议测量时使用小支撑环。

对于曲率半径更小的试样，建议选用异型支撑环。

四、里氏硬度计的测量范围根据里氏原理，只要材料具备一定刚性，能形成反弹，就能测出准确的里氏硬度值，但很多材料里氏与其它制式的硬度没有相应的换算关系，因此里氏硬度计目前只装了9种材料的换算表。

里氏硬度换算表

里氏硬度换算表

33.1
508
-
96.6
221
213
224
33.3
510
19.8
97
223
215
225
33.6
512
20.2 97.4
225
217
227
33.9
514
20.6 97.9
227
219
229
34.2
516
21
98.3
229
221
230
34.4
518
21.3 98.7
231
223
232
34.7
520
21.7 99.2
—
91.0
192
185
200
29.1
480
—
91.3
194
187
202
29.4
482
—
91.7
195
189
203
29.7
484
—
92.1
197
191
205
30
486
—
92.4
199
192
206
30.3
488
—
92.8
201
194
208
30.6
490
—
93.1
203
196
209
30.9
492
—
93.5
550
26.8
-
266
258
261
39.3
552
27.1
-
268
260
263
39.6
554
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

一、里氏硬度计测试基本原理随着单片技术的发展，1978年，瑞士人Leeb博士首次提出了一种全新的测硬方法，它的基本原理是具有一定质量的冲击体在一定的试验力作用下冲击试样表面，测量冲击体距试样表面1mm处的冲击速度与回跳速度，利用电磁原理，感应与速度成正比的电压。

里氏硬度值以冲击体回跳速度与冲击速度之比来表示。

计算公式：HL=1000*（VB/VA）式中：HL——里氏硬度值VB——冲击体回跳速度VA——冲击体冲击速度二、里氏硬度计冲击装置里氏硬度度有D、DC、D=15、C、G、E、DL七种：D：外型尺寸：f20*70mm，重量：75g.通用型，用于大部分硬度测量。

DC：外型尺寸：f20*86mm，重量：50g。

冲击装置很短，主要用于非常局促的地方，例如孔或圆筒内。

D+15：外型尺寸：f20*162mm，重量：80g。

头部细小，用于沟槽或凹入的表面硬度测量。

C：外型尺寸：f20*141mm,重量：75g。

冲击能量最小，用于测小轻、薄部件及表面硬化层。

G：外型尺寸：f30*254mm，重量：250g。

冲击能量大，对测量表面要求低。

用于大、厚重及表面较粗糙的锻铸件。

E：外型尺寸：f20*162，重量80g压头为人造金刚石，用于硬度极高材料的测定。

DL：外形尺寸：f20*202mm，重量：80g头部更加细小，用于狭窄沟槽及齿轮面硬度的测定。

三、异型支撑环的使用在现场工作中，经常遇到曲面试件，各种曲面对硬度测试结果影响不同，在正确操作的情况下，冲击落在试件表面瞬间的位置与平面试件相同，故通用支撑环即可。

但当曲率小到一定尺寸时，由于平面条件的变形的弹性状态相差显著会使冲击体回弹速度偏低，从而使里氏硬度示值偏低。

因此对试样，建议测量时使用小支撑环。

对于曲率半径更小的试样，建议选用异型支撑环。

四、里氏硬度计的测量范围根据里氏原理，只要材料具备一定刚性，能形成反弹，就能测出准确的里氏硬度值，但很多材料里氏与其它制式的硬度没有相应的换算关系，因此里氏硬度计目前只装了9种材料的换算表。

具体材料如下：钢和铸钢，合金工具钢，灰铸铁，球墨铸铁，铸铝合金，铜锌合金，铜锡合金，纯铜，不锈铜。

对于一些特殊材料的试样，用户可使用公司提供的拟合曲线软件做专用换算表。

在实际生产中，使用的金属材料多种多样，由于里氏硬度计对材料的加工方式、材料的合金元素组成敏感，而里氏硬度计芯片中储存的硬度换算表不可能都满足用户的需要，用户在测试中，可以使用拟合软件做自己专用的硬度换算表。

五、影响里氏硬度计测试精度的因素1、数据换算产生的误差里氏硬度换算为其它硬度时的误差包括两个方面：一方面是里氏硬度本身测量误差，这涉及到按方法进行试验时的分散和对于多台同型号里氏硬度计的测量误差。

另一方面是比较不同硬度试验方法所测硬度产生的误差，这是由于各种硬度试验方法之一间不存在明确的物理关系，并受到相互比较中测量不可靠影响的原因。

2、特殊材料引起的误差存贮在硬度仪中的换算表对下列钢种可能产生偏差：所有奥氏体钢耐热工具钢和莱氏体铬钢（工具钢类）硬质材料会引起弹性模量增加，从而使L值偏低。

这类钢应在横截面上进行测试局部冷却硬化会引起L值偏高磁性钢由于磁场影响，会使L值偏低。

表面硬化钢，基体软，会使L值偏低，当硬化层大于0.8mm时（C型冲击装置为0.2mm）则不影响L值。

3、齿轮检测中的误差一般情况下，由于齿面较小，测试误差相对较大，对此，用户可根据情况设计相应的工装，将有助于减小误差。

4、材料弹性、塑性的影响里氏值除与硬度、强度相关外，更与弹性模量有关，硬度值是材料硬度和塑性的特征参数，因为两者的成分必然是共同测定的。

在弹性部分，首先明显受E模量影响，在这方面当材料的静态硬度相同，而E值大小不同时，E值低的材料，L值较大5、热轧方向造成的误差当被测工件系热轧工艺成型时，如果测试方向与轧制方向一致，会因弹性模量E偏大而造成测试值偏低，故测试方向应垂直于热轧方向。

例如：测圆柱截面硬度时，应在径向测试为好。

（一般圆柱热轧方向为轴向）。

6、试样重量、粗糙度、厚度的影响7、试件磁性应小于300高斯8、其它因素的影响测量管件硬度时须注意：管件注意稳固支撑，测试点应靠近支撑点且与支撑力平行，管壁较薄在管内放入适当芯子。

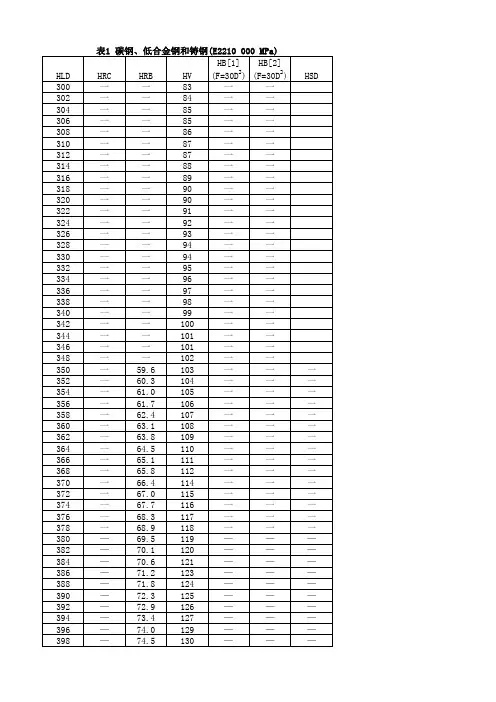

D型冲击装置里氏硬度换算表（附表B）碳钢，低合金钢和铸钢（E≈210000N/mm)HB〔1〕HB〔2〕HLD HRC HRB HV(F=(F=HSD 30083HB〔1〕为轧制材料30284HB〔2〕为锻造材料304853068530886HLD HRC HRB HV(F=(F=HSD 3108731287314883168931890HLD HRC HRB HV(F=(F=HSD 3209032291324923269332894HLD HRC HRB HV(F=(F=HSD 3309433295334963369733898HLD HRC HRB HV(F=(F=HSD 34099342100344101346101348102HLD HRC HRB HV(F=(F=HSD 35059.610335260.31043546110535661.710635862.4107HLD HRC HRB HV(F=(F=HSD 36063.110836263.810936464.511036665.111136865.8112HLD HRC HRB HV(F=(F=HSD37066.41143726711537467.711637668.311737868.9118HLD HRC HRB HV(F=(F=HSD 38069.511938270.112038470.612138671.212338871.8124HLD HRC HRB HV(F=(F=HSD 39072.312539272.912639473.41273967412939874.5130HLD HRC HRB HV(F=(F=HSD 4007513114240275.5133144 4047613414540676.5135147 40877136149HLD HRC HRB HV(F=(F=HSD 41077.5138150 4127813915241478.414115341678.914215541879.3143156HLD HRC HRB HV(F=(F=HSD 42079.814514015742280.214614115942480.714814316042681.114914416242881.5151145163HLD HRC HRB HV(F=(F=HSD 43081.915214716543282.415414816643482.815515016843683.215715116943883.6158153171HLD HRC HRB HV(F=(F=HSD 4408416015417244284.416115617444484.616315717544685.116415917644885.5166160178HLD HRC HRB HV(F=(F=HSD 45085.916816217945286.318916418145486.6171165182 4568717316718445887.4174168185HLD HRC HRB HV(F=(F=HSD 46087.717617018726.4 46288.117817218826.7 46488.517917319027 46688.818117519127.3 46889.218317719327.6 HLD HRC HRB HV(F=(F=HSD 47089.518517819427.9 47289.918618019628.2 47490.318818219728.5 47690.619018419828.8 4789119218520029.1 HLD HRC HRB HV(F=(F=HSD 48091.319418720229.4 48291.719518920329.7 48492.119719120530 48692.419919220630.3 48892.820119420830.6 HLD HRC HRB HV(F=(F=HSD 49093.120319620930.9 49293.520519821131.2 49493.920720021231.5 49694.320920221431.7 49894.621120421532 HLD HRC HRB HV(F=(F=HSD 5009521320521732.2 50295.421520721932.5 50495.821720922032.8 50696.221921122233.1 50896.622121322433.3 HLD HRC HRB HV(F=(F=HSD 51019.89722321522533.6 51220.297.422521722733.951420.697.922721922934.2 5162198.322922123034.4 51821.398.723122323234.7 HLD HRC HRB HV(F=(F=HSD 52021.799.223322523435 5222299.623522723535.3 52422.423722923735.6 52622.823923123935.8 52823.124123424136.1 HLD HRC HRB HV(F=(F=HSD 53023.524423624236.4 53223.824623824436.7 53424.124824024637 53624.525024224837.3 53824.825224425037.6 HLD HRC HRB HV(F=(F=HSD 54025.225524625237.9 54225.525724925438.1 54425.825925125638.4 54626.226125325838.7 54826.526425525939 HLD HRC HRB HV(F=(F=HSD 55026.826625826139.3 55227.1268260263370 55427.527026226539.9 55627.827326526840.2 55828.127526727040.5 HLD HRC HRB HV(F=(F=HSD 56028.427826927240.8 56228.828027227441.1 56429.128227427641.4 56629.428527627841.7 56829.728727928042 HLD HRC HRB HV(F=(F=HSD 5703029028128242.3 57230.329228328542.6 57430.629428628742.9 57630.929728828943.2 57831.229929129243.5 HLD HRC HRB HV(F=(F=HSD 58031.530229329443.8 58231.830429629644.1 58432.130729829944.458632.430930130144.7 58832.731230330445 HLD HRC HRB HV(F=(F=HSD 5903331530630845.4 59233.331730831045.7 59433.632031131346 59633.932231431546.3 59834.232531631846.6HB〔1〕HB〔2〕HLD HRC HRB HV(F=(F=HSD 60034.532831932046.9 60234.833032232347.2 60435.133332432547.5 60635.433632732847.8 60835.733833033148.2 HLD HRC HRB HV(F=(F=HSD 61035.934133233348.5 61236.234433533648.2 61436.534633833949.1 61636.834934034149.4 61837.135234334449.7 HLD HRC HRB HV(F=(F=HSD 62037.435534634650.1 62237.635734934950.4 62437.936035135250.7 62638.236335435551 62838.536635735751.3 HLD HRC HRB HV(F=(F=HSD 63038.736936036051.7 6323937236336352 63439.337536636652.3 63639.637736936952.6 63839.838037137152.9 HLD HRC HRB HV(F=(F=HSD 64040.138337437453.3 64240.438637737753.6 64440.738938038053.9 64640.939238338354.2 64841.239538638654.6 HLD HRC HRB HV(F=(F=HSD 65041.229838938954.9 65241.740139239255.2 6544240439539555.665647240739839855.8 65842.641140140156.2 HLD HRC HRB HV(F=(F=HSD 66042.841440440456.5 66243.141740740756.9 66443.442041041057.2 66643.642341341357.5 66843.942641741757.9 HLD HRC HRB HV(F=(F=HSD 67044.142942042058.2 67244.443342342358.5 67444.743642642658.9 67644.943942942959.2 67845.244243243259.5 HLD HRC HRB HV(F=(F=HSD 68045.544643543559.9 68245.744943943960.2 68446045244244260.5 68646.245644544560.9 68846.545944844861.2 HLD HRC HRB HV(F=(F=HSD 69046.846345145161.6 6924746645545561.9 69447.346945845862.2 69647.547346146162.6 69847.847646546562.9 HLD HRC HRB HV(F=(F=HSD 7004848046846863.3 70248.348347147163.6 70448.648747447464 70648.849147847864.3 70849.149448148164.6 HLD HRC HRB HV(F=(F=HSD 71049.349848548565 71249.650148848865.3 71449.850549149165.7 71650.150949549566 71850.351349849866.4 HLD HRC HRB HV(F=(F=HSD 72050.651650250266.7 72250.852*********.1 72451.152450850867.4 72651.352851251267.872851.653251551568.2 HLD HRC HRB HV(F=(F=HSD 73051.853*********.5 73252.153952252268.9 73452.354352652669.2 73652.654752952969.6 73852.855153353369.9 HLD HRC HRB HV(F=(F=HSD 74053.155553653670.3 74253.355954054070.7 74453.656354354371 74653.856854754771.4 74854.157255155171.8 HLD HRC HRB HV(F=(F=HSD 75054.357655455472.1 75254.558055855872.5 75454.858456156172.9 7565558956556573.2 75855.359356956973.6 HLD HRC HRB HV(F=(F=HSD 76055.559757257274 76255.760257657674.3 7645660658058074.7 76656.261058558575.1 76856.561558758775.5 HLD HRC HRB HV(F=(F=HSD 77056.761959159175.8 77256.962459459476.2 77457.262859859876.6 77657.463360260277 77857.663860560577.4 HLD HRC HRB HV(F=(F=HSD 78057.964260960977.7 78258.164761361378.1 78458.365261761778.5 78658.665762062078.9 78858.866262462479.3 HLD HRC HRB HV(F=(F=HSD 7905966662879.7 79259.267063280.1 79459.567663580.5 79659.768163980.9 79859.968664381.2HLD HRC HRB HV(F=(F=HSD 80060.169164781.4 80260.469765182 80460.670282.4 80660.870782.8 8086171283.2 HLD HRC HRB HV(F=(F=HSD 81061.271883.7 81261.472384.1 81461.772884.5 81661.973484.9 81862.173985.3 HLD HRC HRB HV(F=(F=HSD 82062.374585.7 82262.575086.1 82462.775686.5 82662.976287 82863.176887.4 HLD HRC HRB HV(F=(F=HSD 83063.377387.8 83263.577988.2 83463.778588.6 83663.979189.1 83864.179789.5 HLD HRC HRB HV(F=(F=HSD 84064.380389.9 84264.580990.4 84464.781690.8 84664.982291.2 84865.182891.7 HLD HRC HRB HV(F=(F=HSD 85065.383592.1 85265.484192.6 85465.684893 85665.885493.5 8586686193.9 HLD HRC HRB HV(F=(F=HSD 86066.286794.4 86266.387494.8 86466.588195.3 86666.788895.7 86866.889596.2 HLD HRC HRB HV(F=(F=HSD8706790296.7 87267.290997.1 87467.391697.6 87667.592398.1 87867.693198.6 HLD HRC HRB HV(F=(F=HSD 88067.893899 8826894699.5 88468.195388668.296188868.4968HLD HRC HRB HV(F=(F=HSD 89068.5976。
