【精品】煤矿井下供电的三大保护细则

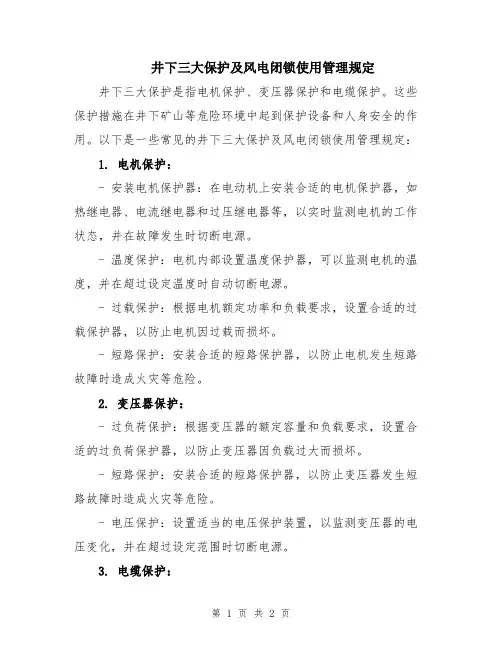

井下三大保护及风电闭锁使用管理规定井下三大保护是指电机保护、变压器保护和电缆保护。

这些保护措施在井下矿山等危险环境中起到保护设备和人身安全的作用。

以下是一些常见的井下三大保护及风电闭锁使用管理规定：1. 电机保护：- 安装电机保护器：在电动机上安装合适的电机保护器，如热继电器、电流继电器和过压继电器等，以实时监测电机的工作状态，并在故障发生时切断电源。

- 温度保护：电机内部设置温度保护器，可以监测电机的温度，并在超过设定温度时自动切断电源。

- 过载保护：根据电机额定功率和负载要求，设置合适的过载保护器，以防止电机因过载而损坏。

- 短路保护：安装合适的短路保护器，以防止电机发生短路故障时造成火灾等危险。

2. 变压器保护：- 过负荷保护：根据变压器的额定容量和负载要求，设置合适的过负荷保护器，以防止变压器因负载过大而损坏。

- 短路保护：安装合适的短路保护器，以防止变压器发生短路故障时造成火灾等危险。

- 电压保护：设置适当的电压保护装置，以监测变压器的电压变化，并在超过设定范围时切断电源。

3. 电缆保护：- 绝缘保护：使用绝缘良好的电缆，并定期检查电缆的绝缘状况，保证电缆不会发生漏电等故障。

- 过载保护：根据电缆的额定容量和负载要求，设置合适的过载保护器，防止电缆因过载而损坏。

- 短路保护：安装合适的短路保护器，以防止电缆发生短路故障时造成火灾等危险。

风电闭锁是指对于风力发电设备及其配套的电气、机械和液压系统的安全控制和闭锁措施。

以下是一些风电闭锁的使用管理规定：- 制定闭锁程序：针对每个风力发电设备，制定详细的闭锁程序，并确保工作人员熟悉并严格执行这些程序。

- 安全闭锁控制：使用合适的闭锁装置，确保所有能够导致意外伤害的能量源（如电源、压力源等）被安全闭锁。

- 控制许可证制度：制定控制许可证制度，确保只有经过许可的合格人员才能进行闭锁和解锁操作。

- 定期检查维护：定期检查和维护闭锁设备，确保其工作正常可靠。

井下三大保护管理制度煤矿井下供电系统的过流保护、漏电保护、接地保护统称为煤矿井下电器的三大保护。

井下电气系统的三大保护是保证井下供电、用电安全的可靠措施。

一、井下电气安全保护应做到：三可靠：过流保护装置动作可靠，检漏装置灵敏可靠，接地装置牢固可靠。

三及时：供电设计及时，整定及时，处理问题及时。

二、井下电气设备保护接地必须符合《煤矿安全规程》规定，严格执行《煤矿井下接地装置的安装、检查、测定工作细则》的要求。

主接地极、局部接地极每季度要由机电科组织进行一次详细检查。

井下总接地网的接地电阻，每月由机电队组织进行一次测定，检查和测定结果填入接地电阻记录备查。

三、漏电保护应符合下列规定：井下每一独立的低压供电系统都必须装设漏电保护，并逐步实现井下供电系统全网选择性检漏保护。

低压馈电开关内装设漏电保护的运行、检查、试验、记录要按要求进行。

照明灯具及信号装置的电源，必须使用专用的综合保护装置。

（一）供漏电保护作检验用的辅助接地线应用截面积不少于10mm2的橡套电缆，辅助接地极应单独设立。

漏电保护安装调试完毕后由机电科组织验收，合格后方可投入使用。

（二）井下使用的馈电总控、馈电分控、照明信号综保漏电保护装置，具有选择性漏电保护的开关，由值班电钳工负责在检修时间内进行试验，并认真记录。

机电科负责监督检查，包机负责人每周内必须进行一次复检并作好记录。

（三）机电队要在瓦斯检查员，电气维修工的配合下每月对漏电保护进行一次远方漏电试验，并做好记录备查。

四、过流及短路保护应符合下列规定：每一馈出线路的电源端，均需加装过流及短路保护装置，当干线开关不能同时保护分支线路时，应在靠近分支点处另安装过流及短路保护装置。

（一）过流及短路保护由电气工程技术人员按规定进行选择校验计算，下发机电队由电气维修工按整定值调整通知单的要求调整。

（二）运行中电气设备保护装置由维修电工负责定期检查维修，当电网负荷发生变化时，机电队应及时校验保护整定值，经矿领导审批后发放保护整定通知单，由专职维修电工负责整定值调整。

矿井三大保护的讲解矿井三大保护的讲解一、矿井供电保护1.1 供电系统安全矿井的供电系统是保证矿井正常运转和安全的重要基础。

供电系统应具备独立的电源，并采用双回路设计，以确保在任何情况下都能提供可靠的电力。

此外，供电系统还需具备过载保护、短路保护、欠压保护等功能，以避免发生安全事故。

1.2 停电作业安全在进行停电作业时，必须严格遵守相关规定，确保停电作业的安全。

首先，应提前制定停电计划，并通知相关人员做好准备。

其次，停电时应按照规定的程序进行，先切断电源，然后悬挂警示牌，最后进行作业。

在恢复供电前，还需进行严格的检查和测试，确保供电安全。

1.3 供电设备维护供电设备的维护是保证供电系统正常运行的重要措施。

应定期对供电设备进行检查、维修和更换，确保其工作状态良好。

同时，对于重要设备应建立维护档案，以便及时发现和处理问题。

1.4 电缆线路管理电缆线路是矿井供电系统的重要组成部分。

应加强对电缆线路的管理和维护，避免发生电缆破损、老化等现象。

同时，应对电缆线路进行定期检查和维修，确保其安全可靠。

二、矿井供水保护2.1 水源管理矿井的水源管理是保证供水系统正常运行的重要环节。

应加强对水源的监测和维护，确保水源的安全可靠。

同时，应对水源进行定期清理和消毒，以避免水质问题对矿工的健康造成影响。

2.2 水泵维护水泵是供水系统的重要组成部分。

应定期对水泵进行检查、维修和更换，确保其工作状态良好。

同时，对于重要设备应建立维护档案，以便及时发现和处理问题。

2.3 供水设备安全供水设备的运行安全是保证矿井供水系统正常运行的重要因素。

应加强对供水设备的监测和维护，确保其工作状态良好。

同时，应对供水设备进行定期检修和保养，以避免发生安全事故。

2.4 水质检测与处理水质的好坏直接影响到矿工的健康和矿井的安全。

因此，应定期对水质进行检测和处理，确保水质符合相关标准。

对于不合格的水质，应采取相应的处理措施，如加入消毒剂、过滤等，以保障矿工的健康和矿井的安全。

煤矿井下供电“三大保护”管理规定第一条为了保证井下安全供电、预防触电和电火花事故，根据《煤矿安全规程》的有关规定，结合能源公司所属生产矿井的特征，特制定本管理规定。

第二条煤矿井下供电“三大保护”是指（简称）：保护接地、漏电保护、短路保护。

第三条煤矿井下供电“三大保护”的入井、安装、运行、维护和检修必须严格按原煤炭工业部制定的《煤矿井下保护接地装置的安装、检查、测定工作细则》、《煤矿井下低压检漏保护装置的安装、运行、维护与检修细则》和《煤矿井下低压电网短路保护装置的整定细则》执行（以下简称“三个细则”）。

第四条组织落实：1.各矿机电部应由主管电气的工程技术人员负责井下低压供电“三大保护|”业务技术管理工作；2.机电队应有一名副队长或技术员负责落实井下供电“三大保护”的入井、安装、运行、维护和检修具体管理工作；3.机电队维修电气班应有专职维修电工负责井下低压“三大保护”试验、调试、整定、维护等工作。

第五条各矿机电部应制定本矿井下供电“三大保护”的管理制度；管理制度及管理职责要落实到具体的人员；编制管理制度的同时应配套制定奖惩细则。

第六条矿机电部、机电队的工程技术人员应掌握并熟习“三个细则”并对机电维修工和负责整定的工作人员进行业务技术指导及培训工作。

第七条由于煤矿井下生产，特别是采区和掘进头面随着开采的深度和广度在不断地变化，井下低压供电系统也是在不断的变化，这就要求井下“三大保护”必须随着供电系统的变化而变化，并随时对变化的线路、设备进行计算、整定保护，保证供电系统的安全、灵敏、可靠。

第八条“三大保护”的基础工作1.绘制井下低压供电系统图；绘制电气设备布置图；2.按供电系统图计算各点的保护整定值；3.按供电系统图设置检漏装置；4.按电气设备布置图设置保护接地网、接地极；5.对各点的整定值进行整定、校验；6.对各点的接地点进行检查、测试；7.对各点的检漏装置进行检查、试验；第九条“三大保护”各种计算资料、测试数据、原始记录必须由机电部保存，保存时间三年以上。

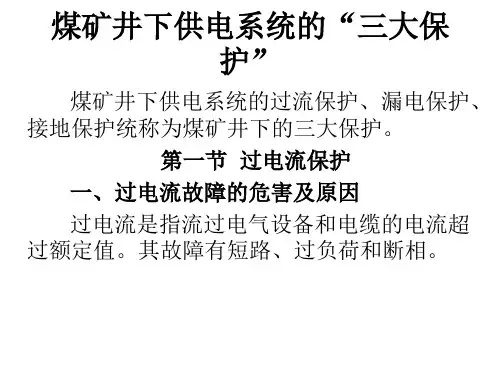

煤矿井下供电三大保护（一）矿井低压电的电流保护一、常见过电流故障的类型低压电网运行中，常见的过电流故障有短路、过负荷（过载）和单相断线三种情况。

什么是短路电流？我们首先通过一个简单的实例来说明这一问题：在正常情况下流过导线、灯的电流为：I=V/R=220/（R1+R2+R3）=220/50.48=4.36A如果在灯头处两根导线相互碰头等于灯泡电阻没有接入，此时流过导线的电流则为：I=V/R=220/（R2+R3）=220/2.08=105.5A1、短路是指供电线路的相与相之间经导线直接逢接成回路。

短路时，流过供电线路的电流称为短路电流。

在井下中性点不接地的供电系统中，短路分为三相、两相两种，而单相接地不属于短路，但可发展为短路。

⑴短路故障发生的原因①线路与电气设备绝缘破坏。

例如，绝缘老化、绝缘受潮，接线（头）工艺不合格，设备内部的电气缺陷和电缆质量低及大气过电压等。

②受机械性破坏。

例如，受到运输机械的撞击，片帮、冒顶物的砸伤，炮崩，电缆敷设半径过小等。

③误接线、误码操作。

例如，相序不同线路的并联，带电进行封装接地线与带封装接地线送电，局部检修送电等。

④严重隐患点。

例如，“鸡爪子”、“羊尾巴”处。

⑤带电检修电气设备。

⑥带电移挪电气设备。

⑵短路故障的危害短路事故是煤矿常见的恶性事故之一，它产生的电流很大，在短路点电弧的中心温度一般在2500℃~4000℃，可在极短的时间内烧毁线路或电气设备，甚至引起火灾。

在遇瓦斯、煤尘时，可以引起燃烧或爆炸.短路可使电网电压急剧下降，影响电气设备的正常工作。

2、过负荷过负荷也称为过载，是指实际流过电气设备的电流超过其额电流，又超过了允许的过流时间。

从过流和时间两个量来说，都是相对量，必须具备过流和超时这两个条件，才称为过负荷。

过负荷常烧坏井下电气设备，造成过负荷的原因有：电源电压过低；重载起动；机械性堵转和单相断相。

其共同表现是：电气设备超允许时间的过电流，设备的温升超过其允许温升，有时会引起线路着火，甚至扩大为火灾或重大事故。

井下三大保护细则一、短路保护整定细则短路保护是井下电气系统中的重要安全措施，旨在防止因电气故障导致的火灾和爆炸事故。

为确保短路保护的有效性，特制定以下整定细则：整定原则：短路保护的整定值应根据电气设备的额定电流、电缆的截面积及长度、以及井下工作环境等因素进行合理设定，确保在发生短路时能够及时切断电源。

定期检查：每季度至少对短路保护装置进行一次全面检查，确保其处于良好的工作状态。

同时，每次调整或更换电气设备后，应重新计算整定值，并及时调整。

记录管理：每次整定或检查都应详细记录，包括整定时间、整定值、检查人员等信息，以备查阅。

二、保护接地装置细则保护接地是防止电气设备绝缘损坏时发生电击事故的重要措施。

为确保接地装置的有效性，特制定以下细则：接地标准：电气设备的金属外壳、电缆的屏蔽层等必须可靠接地。

接地电阻应符合国家标准，一般不得大于4欧姆。

定期检测：每季度至少对接地装置进行一次检测，确保其接地电阻值符合要求。

对于不合格的接地装置，应及时进行整改。

维护管理：接地装置应定期检查，确保其完好无损。

对于锈蚀、断裂等损坏的接地装置，应及时更换或修复。

三、低压检漏保护细则低压检漏保护是防止井下低压电气系统漏电引发事故的重要措施。

为确保检漏保护的有效性，特制定以下细则：安装要求：井下所有低压电气设备和电缆都应安装检漏保护装置。

检漏保护装置应选用符合国家标准的产品，确保其性能可靠。

定期试验：每月至少对检漏保护装置进行一次试验，确保其工作正常。

试验时，应记录试验数据，以便分析设备运行状况。

故障处理：当检漏保护装置发出报警或跳闸时，应立即查明原因并进行处理。

对于无法立即处理的故障，应采取临时安全措施，并尽快安排专业人员进行维修。

以上三大保护细则是确保井下电气系统安全稳定运行的重要保障。

各单位应严格执行相关细则，加强日常维护和检查，确保各项保护措施的有效性。

同时，还应加强员工的安全教育和培训，提高员工的安全意识和操作技能。

井下三大保护整定细则一、低压电网短路保护整定原则：根据井下电网的实际情况，短路保护装置的整定值应保证在发生短路时，保护装置能迅速切断故障电路，避免火灾和人身伤害事故的发生。

整定方法：通过计算电网的最大工作电流，确定短路保护装置的动作电流。

同时，应考虑电网的短路容量和电缆的阻抗等因素。

定期测试：定期对短路保护装置进行测试，确保其在规定的动作电流下能正确动作。

二、保护接地装置安装接地要求：所有电气设备的金属外壳和电缆的金属护套均应接地，接地电阻应符合规定要求。

接地装置安装：接地装置应安装在干燥、无积水的地方，接地线与接地极的连接应牢固可靠。

标识管理：对接地装置进行标识，定期检查接地装置的完好性和接地电阻值。

三、保护接地检查测定检查周期：每季度至少进行一次接地电阻的测量，确保接地电阻值在规定范围内。

测量方法：采用专用的接地电阻测量仪器进行测量，测量时应注意消除干扰因素。

记录管理：对测量结果进行详细记录，对超出规定值的接地电阻应及时进行处理。

四、低压检漏保护安装安装要求：所有低压馈电线路均应安装检漏保护装置，确保在发生漏电时能及时切断电源。

选型与安装：根据线路的实际情况选择合适的检漏保护装置，并按照相关规定进行安装。

试运行：安装完成后应进行试运行，确保检漏保护装置能正常工作。

五、低压检漏保护运行运行监控：定期对检漏保护装置进行运行监控，确保其处于良好的工作状态。

故障处理：发现检漏保护装置故障或误动作时，应及时进行处理，确保电网的安全运行。

六、低压检漏保护维护日常维护：定期对检漏保护装置进行清洁和检查，确保其外观完好、连接紧固。

定期校验：定期对检漏保护装置进行校验，确保其动作准确可靠。

七、低压检漏保护检修检修周期：每年至少进行一次全面的检修工作，对检漏保护装置进行解体检查和性能测试。

检修内容：包括清洁内部、检查零部件的完好性、测试动作性能等。

检修记录：对检修过程进行详细记录，包括检修时间、检修内容、检修结果等。

井下三大保护及风电闭锁使用管理规定一、井下三大保护井下矿井为确保矿工的安全生产和有效利用矿井资源，必须实施“井下三大保护”，即人才保护、物资保护和环境保护。

1. 人才保护人才保护首先是指人身安全。

要保证人员进行井下作业的安全和防止各种事故发生。

其次是指人才的生命安全，对人员进行预防职业伤害和安全教育，培训出一批矿井开采中的安全生产专家。

这是保证矿山生产稳定进行的第一要素。

2. 物资保护物资保护是指保护矿井各种物资，包括保障井下的钢架、井筒的安全和稳定，保护钻机、电器设备等运作，确保矿井安全生产环境。

物资保护一方面是对设备的妥善保护，另一方面是要保证供给充足，保障矿井的顺利生产。

3. 环境保护环境保护是指保护井下的生态环境，防止矿井的开采对周边环境的影响。

同时，在井下进行环境保护还要充分考虑可持续发展。

二、风电闭锁使用管理规定风电闭锁是一种安全保护装置，能够在发电设备出现问题，并向电网投放不合格电能时，迅速切断投入电源，并同时伴有告警功能。

风电闭锁使用管理规定是为了保障电网和消费者的负载安全，规范设备的使用，遵守相关规定和标准，促进行业健康发展。

1. 风电闭锁工作原理风电闭锁能够接受风电站的信号并且运行，它可以保护电网系统，也能够切断与发电机的连接，防止未授权的投入电源操作。

风电闭锁具有防止电能流向电网的特性，从而确保电网和消费者的安全。

2. 风电闭锁使用管理规定的重要性风电闭锁的使用管理规定对推动风电行业健康发展具有很大的意义，它能够规范风电站的设备和使用，使风电站遵守相关规定和标准，提高风电站的安全性和可靠性。

同时，风电闭锁的使用管理规定还能够保障电网和消费者的负载安全，在风电站投入电源之前及时发现故障，避免不合格电能对电网或消费者造成危害。

3. 风电闭锁使用管理规定的内容（1）风电闭锁的装配和调试应当遵守相关的规定和标准，严格按照风能发电机的技术要求使用。

（2）对于各种运行状态下的风能发电机的技术参数和电气参数都应当培训。

井下供电的三大保护细则煤矿井下保护接地装置的安装、检查、测定工作细则1、电气设备绝缘损坏时，在设备金属外壳上和电缆的钢带(或钢丝)上会产生危险电压，人若接触上，就会发生触电事故。

保护接地就是为了避免人身触电事故的发生。

2、36V以上的电气设备的金属外壳，构架、铠装电缆的钢带(或钢丝)、铅皮和橡套(塑料)电缆的接地芯线或屏蔽护套等均必须接地。

在矿井中禁止使用无接地芯线(或无其它可供接地的护套，如铅皮、铜皮等)的橡套或塑料电缆。

3、所有必须接地的设备和局部接地装置，都要和总接地网连接。

4、主接地极应浸入水仓中，主、副水仓必须各设一块。

矿井有几个水平时，每个水平的总接地网都要与主、副水仓中的主接地极连接。

5、在下列地点应装设局部接地极： ①每个采区变电所(包括移动变电站和移动变压器)。

②每个装有电气设备的硐室和单独装设的高压电气设备。

③每个低压配电点或装有3台以上电气设备的地点。

④无低压配电点的采煤工作面的机巷、回风巷、集中运输巷以及由变电所单独供电的掘进工作面，至少要分别装设一个局部接地极。

⑤连接动力铠装电缆的每个接线盒以及高压电缆连接装置。

6、局部接地极最好设在巷道水沟内，无水沟时应埋设在潮湿的地方。

设在巷道水沟内的局部接地极及接地引线，不得影响水的正常通过和水沟清理。

7、矿井内部所有需要接地的设备，均通过接地用的连线导线直接与接地母线(或辅助接地母线)或铠装电缆的钢带(或钢丝)、铅皮套或橡套电缆的接地芯线(或接地护套)相连接。

而接地母线(或辅助接地母线)与连接在一起的所有电缆的接地部分，又均通过各接地导线同各局部接地极相连接，最后都直接汇接到主接地极上，从而构成一个全矿井内容完整的不间断的总接地网。

8、矿井内分区从井上独立供电者，可以单独在井下或井上设置分区的主接地极，但其总接地网的接地电阻应不得超过2Ω。

9、严禁井下配电变压器中性点直接接地，严禁由地面上中性点直接接地的变压器或发电机向井下供电，但专供井下架线电机车变流设备用的专用变压器不在此限。

煤矿井下供电的三大保护细则 第一章 一般规定第一节 短路电流的计算方法 最小两相短路电流I d （2）=22)()(2X R Ue ∑+∑∑R=R 1/K b 2+R b +R 2 ∑X=X x +X 1/K b 2+X b +X 2∑R 、∑X ——短路回路内一相电阻、电抗的总和X x ——根据三相短路容量计算的系统电抗值 R 1、X 1——高压电缆的电阻、电抗值K b ——变压比若一次电压为1200V ，二次电压为400V 、690V 、1200V 时变比为15、8.7、5 R b 、X b ——变压器的电阻、电抗值R 2、R b ——低压电缆的电阻、电抗值 Ue ——变压器二次侧的额定电压380V 以400V 计算、660V 以690V 计算、1140V 以1200V 计算、127V 以133V 计算利用此公式计算短路电流时不考虑电流周期分量的衰减，短路回路的接触电阻、电弧电阻也忽略不计I d （3）=1.15 I d （2） I d （3）——三相短路电流 第3条馈出线的电源端均需加装短路保护装置。

低压电动机应具备短路、过负荷、单相断线的保护装置。

第4条当干线上的开关不能同时保护分支线路时，则应在靠近分支点处另行加装短路保护装置。

第5条 各类短路保护装置均应按本细则进行计算、整定、校验，保证灵敏可靠，不准甩掉不用，并禁止使用不合格的短路保护装置。

第二章 电缆线路的短路保护 第一节 电磁式过电流继电器的整定 第6条1200V 及以下馈电开关过电流继电器的整定值，按下列规定选择。

1.对保护电缆干线的装置公式：I z ≥I Qe +k x ∑I eI z ——过流保护装置的电流整定值I Qe ——容量最大电动机的额定起动电流，多台电机同时起动时应合计算∑I e ——其余电机的额定电流之和 ，k x ——需用系数（0.5-1） 2.对保护电缆支线的装置公式：I z ≥I Qe电机额定起动电流近似等于6倍的额定电流（鼠笼电机）、1.5倍的额定电流（绕线式电机）。

井下三大保护管理制度
一、机电队负责对井下电气设备的接地、漏电、过流三大爱护进行检查检测和管理工作。

二、井下配电变压器严禁中性点接地，严禁中性点接地的变压器直接向井下送电。

三、井下高压掌握设备和低压馈电线路上必需装设短路、过流、和漏电爱护装置。

四、井下全部的电气设备爱护接地装置（包括电缆的铠装，铅皮，接地芯线）和局部接地装置应与主接地极连成一个总接地网。

接地网上任一接地点的接地电阻不得大于2Ω。

五、各单位对各接地点接地电阻的测量每季度不少于1次，并将测量结果交机电科存档。

机电科对各地点接地电阻进行抽查每季度不少于1次，不合格的各单位必需马上整改。

六、低压检漏装置必需每天进行一次跳闸试验，合格后方可送电运行。

井下使用照明信号必需使用短路、过流、漏电综合爱护装置，并要求每班使用前进行一次跳闸试验，合格后方可使用。

不合格的要马上进行检修，否则不得送电运行。

七、机电科对井下各凹凸压线路进行短路电流计算和过负荷计算，依据计算结果对各地点开关进行整定。

并要求每半年进行一次校验。

其他任何人不得随便变动整定值。

八、各供电回路每增加或削减20KW负荷，以及线路增加或削减，长度达到（200m）时，应通知机电科进行重新
整定计算，转变整定值。

九、井下各凹凸压开关电气设备的管理标志牌上应注明该设备的短路过流整定值，整定日期和整定人。

十、不得甩掉任何一种爱护运行。

十一、机电科对各单位三大爱护的管理进行检查，不合格的应支配马上整改，否则不得使用。

目录煤矿井下低压电网短路保护装置的整定细则 (2)第一章一般规定 (2)第一节短路电流的计算方法 (2)第二节短路保护装置 (3)第二章电缆线路的短路保护 (3)第一节电磁式过电流继电器的整定 (3)第二节电子保护器的电流整定 (4)第三节熔断器熔体额定电流的选择 (4)第三章变压器的保护 (5)第四章管理制度 (6)煤矿井下低压检漏保护装置安装、运行、维护与检修细则 (7)第一章总则 (7)第二章下井前的检验 (7)第三章安装 (8)第四章运行、维护和检修 (9)第五章故障的判断与寻找 (10)煤矿井下保护接地装置的安装、检查、测定工作细则 (12)煤矿井下保护接地网的组成和作用 (12)第一章总则 (12)第二章井下接地装置的安装 (15)第一节保护接地的接地极 (15)第二节固定电气设备的接地方法 (17)第三节移动电气设备的接地方法 (19)第四节接地线的连接和加固 (19)第三章接地装置的检查和测定 (20)第一节保护接地的检查 (20)第二节接地电阻的测定 (21)河南省煤矿防爆电气性能检查细则 (22)参考文献 (27)煤矿井下低压电网短路保护装置的整定细则第一章一般规定第一节短路电流的计算方法第1条选择短路保护装置的整定电流时，需计算两相短路电流值，可按公式(1)计算：利用公式(1)计算两相短路电流时，不考虑短路电流周期分量的衰减，短路回路的接触电阻和电弧电阻也忽略不计。

若需计算三相短路电流值，可按公式(2)计算：第2条两相短路电流还可以利用计算图(表)查出。

此时可根据变压器的容量、短路点至变压器的电缆换算长度及系统电抗、高压电缆的折算长度，从表中查出。

电缆的换算长度可根据电缆的截面、实际长度，可以用公式(3)计算得出。

电缆的换算长度，是根据阻抗相等的原则将不同截面和长度的高、低压电缆换算到标准截面的长度，在380 V、660 v、1 140 V系统中，以50 mm2为标准截面；在l27 V系统中，以4mm2为标准截面。

《煤矿井下三大保护实施细则》规定值《煤矿安全规程》第 457 条规定：“井下低压馈电线上，必需装设检漏保护装置或有选择性的漏电保护装置，保证自动切断漏电的馈电线路”。

一、漏电保护装置的动作电阻值①漏电保护装置的动作电阻是以电网系统的总的绝缘电阻值为根底的。

电网系统总的绝缘电阻值规定为在 1140V 时，不低于80kΩ；660V 时不低于50kΩ；380V 时不低于30kΩ；127V 时不低于15kΩ。

当低压电网绝缘电阻值下降到危急值时，漏电保护装置应动作，切断电源。

②漏电保护装置的规定值电网电压/V 动作电阻计算值/kΩ漏电保护/kΩ漏电闭锁/kΩ1140 21 20 40660 11.6 11 22380 6.35 3.5 7127 1.44 1.5 3③漏电保护装置作用于跳闸时，应满足快速性的要求，一般保护装置与馈电开关联动时间应小于以下值，1140V 时为 0.2S；660V 时为0.25S；380V 时为0.4S；127V 时为1S。

二、采区低压电网过电流保护装置的整定计算熔体额定电流的选择计算如下：〔１〕对保护电缆支线的熔体，按下式计算：式中Ｉ——熔体的额定电流，Ａ；ＲＩ一电动机的额定起动电流，Ａ；Ｑe１.８—２.５——电动机起动时保证熔体不熔化的系数，对不常常起动和轻载起动的电动机取 1.8，对频繁起动或带负荷起动者可取 1.8～２.5。

〔２〕对保护电缆干线的熔体，按下式计算：式中Ｉ——容量最大的一台鼠宠电动机的额定起动电流，Ａ；Ｑe∑Ｉ——其余电动机额定电流之和，Ａ。

e〔３〕对保护照明负荷的熔体，按下式计算：式中Ｉ——照明负荷的额定电流，Ａ。

e为保证在熔断器保护范围内消灭最小短路电流时熔体能牢靠熔断，按规定要用短路电流进展验算，校验其灵敏度，公式如下：式中Ｉ(2)——被保护范围末端的最小两相短路电流，Ａ；d４～７——保证熔体准时熔断的系数，电压为３８０Ｖ、６６０Ｖ、1140V，熔体额定电流１００Ａ及以下时，系数取７；熔体额定电流１２５Ａ时，系数取６ .4；熔体额定电流１６０Ａ时，系数取５；熔体额定电流２００Ａ及以上时，系数取４；电压为１２７Ｖ时，系数一律取４。

井下三大保护整定细则1. 引言在石油、煤矿等井下作业中，为了保障人员的生命安全和设备的正常运行，井下三大保护装置必不可少。

本文档旨在介绍井下三大保护装置的整定细则，以便工程师和技术人员准确地设置和调试这些装置，确保其在井下操作中的有效性。

2. 安全防护装置概述井下三大保护装置包括电气保护、机械保护和液压保护。

这些装置的主要功能是保护设备免受过载、短路、过压、过流和其他故障的影响，以减少事故发生的概率和减轻事故损失。

具体的整定细则如下：2.1 电气保护整定细则电气保护装置用于检测并保护电力系统中的电气设备和线路，防止其因短路、过载等故障而受到损坏。

以下是电气保护整定的细则：•过载保护：应根据设备的额定功率和额定电流来设置过载保护装置的动作电流和动作时间。

应确保过载保护装置在设备超过额定电流时能够及时切断电源。

•短路保护：短路保护装置的整定应根据电气设备的额定电流和短路电流来确定。

装置应具备快速断电的功能，以避免短路故障造成的电弧和火灾。

•过压保护：过压保护装置的整定应根据电气设备的额定电压和系统的额定电压来确定。

应确保过压保护装置能够及时切断电源，以防止设备因过压而受损。

•过流保护：过流保护装置的整定应根据电气设备的额定电流和额定时间来确定。

应确保过流保护装置能够及时切断电源，以防止设备因过流而受损。

2.2 机械保护整定细则机械保护装置用于检测并保护机械设备和传动系统，以避免因负载、转速异常等故障导致设备损坏和事故发生。

以下是机械保护整定的细则：•转速保护：对于旋转机械设备，应设置转速保护装置来监测设备的转速。

当转速超过设定值或低于设定值时，应采取相应的保护措施，例如切断电源或发出警报。

•负载保护：负载保护装置用于检测机械设备的负载情况。

若负载超过设定值或低于设定值，应及时采取保护措施，以保护设备的正常运行。

•温度保护：设备的温度保护装置应根据设备的额定温度和工作环境来设置。

当设备温度超过设定值时，应切断电源或采取其他措施以降低温度，避免设备因过热而损坏。

采区低压电网三大保护一、煤矿井下接地保护：（一）、采区供电方式：变压器中性点不直接接地系统（二）、接地保护的作用及原理：概念：接地保护 ̶̶̶ ̶̶̶用导体把电气设备中所有正常不带电金属外壳,构架与埋在地下的接地极连接起来,称为保护接地。

一、接地保护原理：其实质是降低了被保部位漏电时的对地电压值；也可按照并联分流的原理加以解释：IrRr=IdRd（Ir= IdRd÷Rr）即接地电阻与人体电阻组成并联电路，接地电阻值越小，流经人体电流越小。

<<煤矿安全规程>>482条规定: 电压在36伏以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、构架、铠装电缆的钢带(或钢丝)铅皮或屏蔽层护套等必需有保护接地。

二、保护接地的作用：⑴减少人身触电电流；⑵避免电气设备带电时对地泄漏电流产生的电火花引发矿井有害气体的燃烧和爆炸。

（三）、煤矿井下保护接地网：1 井下保护接地网的组成：⑴主接地极；⑵主接地母线；⑶接地引线；⑷局部接地极；⑸辅助接地母线；⑹连接导线；⑺系统接地线。

二、井下设局部接地极地址的规定：1) 采区变电所(包括移动变电站和移动变压器)；2) 装有电气设备的峒室和单独装设的高压电器设备；3) 低压配电点或装有3台以上电气设备的地址；4) 无低压配电点的采煤机工作面的运输巷，回风巷，集中运输巷(胶带运输巷)和由变电所单独供电的掘进工作面，至少应别离设置一个局部接地极；5) 连接高压动力电缆的金属连接装置。

3、局部接地极安装尺寸要求：1）设置在水沟中的局部接地应用面积不小于²，厚度不小于3mm的钢板或具有同样有效面积的钢管制成，并应平放水沟深处；2）设置在其他地址的局部接地极，可用直径不小于35mm，长度不小于的钢管制成，管子应至少钻20个直径不小于5mm的透孔，并垂直全数埋入底板；3）也可以用直径不小于22mm，长度为1m的两根钢管制成，每根管子上应钻10个直径不小于5mm的透孔。

《煤矿井下三大保护实施细则》规定值《煤矿安全规程》第457条规定：“井下低压馈电线上，必须装设检漏保护装置或有选择性的漏电保护装置，保证自动切断漏电的馈电线路”。

一、漏电保护装置的动作电阻值①漏电保护装置的动作电阻是以电网系统的总的绝缘电阻值为基础的。

电网系统总的绝缘电阻值规定为在1140V时，不低于80kΩ；660V时不低于50kΩ；380V时不低于30kΩ；127V时不低于15kΩ。

当低压电网绝缘电阻值下降到危险值时，漏电保护装置应动作，切断电源。

②漏电保护装置的规定值③漏电保护装置作用于跳闸时，应满足快速性的要求，一般保护装置与馈电开关联动时间应小于以下值，1140V时为0.2S；660V时为0.25S；380V时为0.4S；127V时为1S。

二、采区低压电网过电流保护装置的整定计算熔体额定电流的选择计算如下：（１）对保护电缆支线的熔体，按下式计算：式中ＩＲ——熔体的额定电流，Ａ；ＩＱe一电动机的额定起动电流，Ａ；１.８—２.５——电动机起动时保证熔体不熔化的系数，对不经常起动和轻载起动的电动机取1.8，对频繁起动或带负荷起动者可取1.8～２.5。

（２）对保护电缆干线的熔体，按下式计算：式中ＩＱe——容量最大的一台鼠宠电动机的额定起动电流，Ａ；∑Ｉe——其余电动机额定电流之和，Ａ。

（３）对保护照明负荷的熔体，按下式计算：式中Ｉe——照明负荷的额定电流，Ａ。

为保证在熔断器保护范围内出现最小短路电流时熔体能可靠熔断，按规定要用短路电流进行验算，校验其灵敏度，公式如下：式中Ｉd(2)——被保护范围末端的最小两相短路电流，Ａ；４～７——保证熔体及时熔断的系数，电压为３８０Ｖ、６６０Ｖ、1140V，熔体额定电流１００Ａ及以下时，系数取７；熔体额定电流１２５Ａ时，系数取６.4；熔体额定电流１６０Ａ时，系数取５；熔体额定电流２００Ａ及以上时，系数取４；电压为１２７Ｖ时，系数一律取４。

假若短路电流校验不能满足要求时，可根据具体情况，分别采取下列措施：（１）加大干线或支线电缆截面。
